Producttype	Draadloze boor-/schroefmachine met slag
Merk	Panasonic
Model	EY6535
Voeding	Oplaadbare Ni-MH-accu 15,6 V DC
Accutype	EY9230 (Ni-MH, 15,6 V, 3,0 Ah)
Onbelaste snelheid (boormodus)	0 – 650 tpm
Onbelaste snelheid (slagmodus)	0 – 2 200 tpm
Maximaal koppel (boren)	22,6 Nm
Maximaal koppel (slag)	127,5 Nm
Boordiepte hout	27 mm
Boordiepte metaal	13 mm
Schroefcapaciteit (houtschroeven)	6,8 mm
Schroefcapaciteit (machinebouten)	M5
Meegeleverde boorkop	Snelspanboorkop (EY9X003E) 1,6 – 13 mm
Totale lengte	216 mm
Gewicht (met accu)	2,2 kg
Lader	EY0110 (netvoeding, 220-240 V)
Oplaadtijd (accu 3,0 Ah)	Circa 90 minuten
Veiligheid	Automatische rem, omkeerschakelaar met centrale vergrendeling, overbelastingsbeveiliging
Onderhoud	Reinigen met een droge doek; geen water of oplosmiddelen gebruiken
Optionele accessoires	Snelwisselboorkop (EY9HX110E), zeskantboren 6,35 mm

Veelgestelde vragen - EY6535 PANASONIC

Hoe vervang ik de boorkop van de boormachine EY6535?

Om de snelspanboorkop (EY9X003E) te vervangen, drukt u op de ontgrendelknop aan de basis van de boorkop terwijl u deze naar voren trekt. Zorg ervoor dat het gereedschap is losgekoppeld van de accu en dat de omkeerschakelaar in de centrale stand staat.

Welke accu gebruiken met model EY6535?

Gebruik uitsluitend de Ni-MH-accu Panasonic EY9230 (15,6 V, 3,0 Ah) of de EY9136. Het gebruik van andere accu's kan het gereedschap beschadigen of een veiligheidsrisico opleveren.

Hoe laad ik de accu correct op?

Sluit de lader EY0110 aan op het stopcontact, steek de accu er volledig in. Het groene lampje knippert tijdens het opladen en gaat uit of knippert snel wanneer het opladen is voltooid. Een nieuwe of langdurig ongebruikte accu moet 24 uur worden opgeladen om de volledige capaciteit te herstellen. Laad niet op in een te warme of te koude omgeving.

Wat te doen als de boormachine niet start?

Controleer of de accu is opgeladen en correct is geplaatst. Zorg ervoor dat de omkeerschakelaar niet in de centrale stand (vergrendeling) staat. Als het probleem aanhoudt, laat de accu dan afkoelen als deze warm is, of raadpleeg een erkende dealer.

Hoe stel ik het aanhaalkoppel in?

Draai de koppelinstelring naar een van de 18 genummerde standen of naar het boorsymbool. Test eerst op een onbelangrijk stuk. Een lagere instelling voorkomt dat u te diep schroeft of de schroef beschadigt.

Kan ik een gewone boor gebruiken met de snelwisselboorkop?

De snelwisselboorkop (EY9HX110E) accepteert alleen boren met een zeskansteel van 6,35 mm (1/4 inch). Voor gewone ronde boren gebruikt u de meegeleverde snelspanboorkop.

Hoe keer ik de draairichting om?

Verplaats de omkeerschakelaar boven de trekker naar links (vooruit) of rechts (achteruit). Bedien deze nooit wanneer de boormachine nog draait, dit kan het gereedschap beschadigen. Zet hem in het midden om te vergrendelen.

Wat is het verschil tussen de boormodus en de slagmodus?

De boormodus (booraandrijving) is voor het boren in hout en metaal met alleen rotatie. De slagmodus voegt een axiale hamerslag toe voor het boren in metselwerk, beton en baksteen. Selecteer de modus door de schuifknop te verschuiven.

Hoe reinig en onderhoud ik de boormachine?

Gebruik een droge, schone doek om de buitenkant af te vegen. Gebruik nooit water, oplosmiddelen of vluchtige producten. Reinig regelmatig de ventilatieopeningen. Bewaar het gereedschap op een droge en vorstvrije plaats.

Wat te doen bij vastlopen van de boor?

Laat onmiddellijk de trekker los om overbelasting te voorkomen. Keer de draairichting om om de boor los te maken. Als deze vast blijft zitten, verwijder dan de accu en gebruik een sleutel om de boorkop los te draaien.

GEBRUIKSAANWIJZING EY6535 PANASONIC

Gebruiksaanwijzing Bedienungsanleitung Instructions d'utilisation Istruzioni per l'uso Gebruiksaanwijzing Manual de instrucciones Brugsvejledning Driftsforeskrifter Bruksanvisning Kayttöohjeet

Panasonic®

Draadloze boor en schroevendraaier

Lees deze gebruiksaanwijzing aandachtig door voor u het apparaat in gebruik neemt en bewaar de gebruiksaanwijzing voor eventuele naslag.

Nederlands: Badzijde 40

Spaans: Pagina 48

Deens: Pagina 56

Zweeds: Pagina 64

Noors: Pagina 72

Fins: Pagina 80

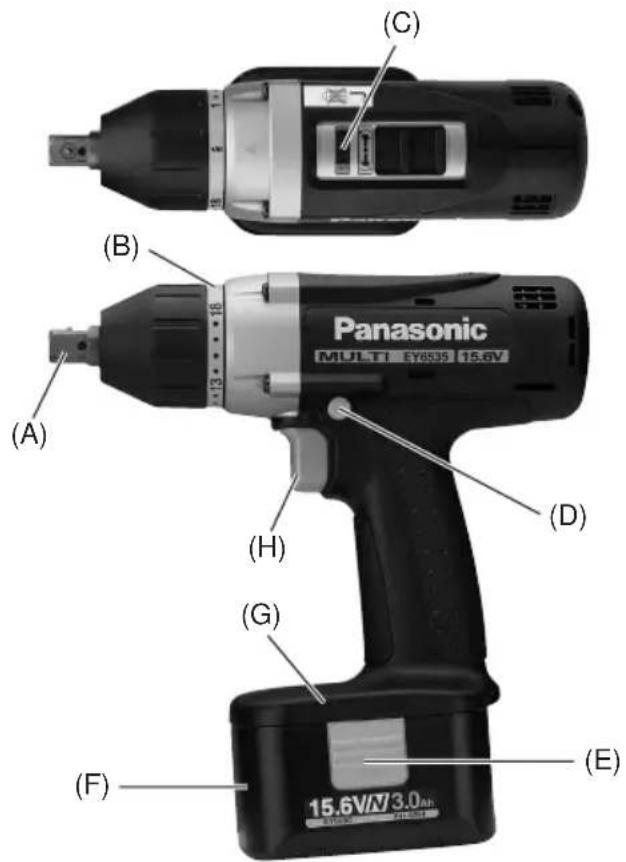

1 FUNCTIONELE BESCHRIJVING FUNCTIEBESCHRIJVING BESCHRIJVING VAN DE FUNCTIES BESCHRIJVING VAN DE FUNCTIES FUNCTIEBESCHRIJVING BESCHRIJVING VAN DE FUNCTIES BESCHRIJVING VAN DE FUNCTIES FUNCTIEBESCHRIJVING FUNCTIEBESCHRIJVING

(A)	Square drive (Ball detent) Vierkantwellende (Kugel-Arretierung) Section carrée d'entrainment (Arrêt à bille) Giunto quadrato (Dente d'arresto a sfera) Vierkant aandrijefind (Kogelvergrendeling) Impulsor cuadrado (Retén de bola) Firkantet fremføringsanordning (Kugelås) Fyrkantigt drev (med kulspärr) Firkantrend (Kulestopphake) Neliökiinnitin (Kuulapidätin)	(B)	Clutch handle Kupplungskranz Embrayage Manico della frizione Koppelhendel Empuñadura del embrague Koblingshändtag Momentinställning Momentvelger Momentinsäädin
(C)	Mode Selector switch (Drill driver with clutch function / Impact) Betnebsarten-Wahlschalter (Bohrschrauber mit Kupplungsfunktion/Schlagfungtion) Sélecteur de mode (perceuse-visseuse à fonction d'embrayage / percussion) Selettore di modo (trapano avvitatore con funzione di frizione/impatto) Gebruksfungtie-keuzeschakelaar (boren/shroeven met koppelingsfungtie/slagfungtie) Selector de modo (impulsor de taladro con função de embrague/impacto) Funktionsvælgeromskifter (borskruetækker med koblingsfungtion/slagfungtion Lagesväljare (borrdrev med kopplingsfungtion/slag) Funksjonsvelger (drillbor/skrutrekker med clutchfunksjon/slag) Muodonvalintakytkin (poraväännin, jossa kytkinto/mitsu)
(D)	Reversing lever / Switch lock Umschalthebel / Verriegelung Levier d'inversion / Verrouillage Leva di inversionione / Bloccaggio interrutatore Richtinghendel / Vergrendeling Palanca de inversionion / Bloqueo Vendegreb / Omskifterlås Fram/backkomkopplare / Strömbrytarlås Fremover/revers bryter / Lasebryter Suunnanvaihtokytkin / Kytkinlukko	(E)	Battery pack release button Akkpack-Entriegelungsknopf Bouton de libération de batterie Tasto di rilascio blocco batteria Accu-ontgrendeltoets Botón de liberación de la batería recargable Udloserknap til batteripakning Batteriets lasknappar Batterietis utloseerknapper Akkupaketin irrotuspainikeet
(F)	Battery pack (EY9230) Akkpack (EY9230) Batterie (EY9230) Pacco battery (EY9230) Accu (EY9230) Bloque de pilas (EY9230) Batteri (EY9230) Batteri (EY9230) Batteri-pakke (EY9230) Akku (EY9230)	(G)	Bit holder Elnsatzhalter Porte-mèche Portapunta Bithouder Portabocas Bitholder Borrspetshällare Bitholder Terän pidin
(H)	Variable speed control trigger Betriebsschalter Gattette de commande de vitesse Grilletto di controlling velocità variable Startschakelaar variabile snelheid Disparador del control de velocidad variable Kontroludøser for variabel hastighed Steglös varvtalsreglerare Hovedbryter, trinløs Nopeudensäätökytkin	(I)	Battery charger (EY0110) Ladegerät (EY0110) Chargeur de batterie (EY0110) Caricabatteria (EY0110) Acculader (EY0110) Cargador de batería (EY0110) Batterioplader (EY0110) Laddare (EY0110) Batteri-lader (EY0110) Latauslaite (EY0110)

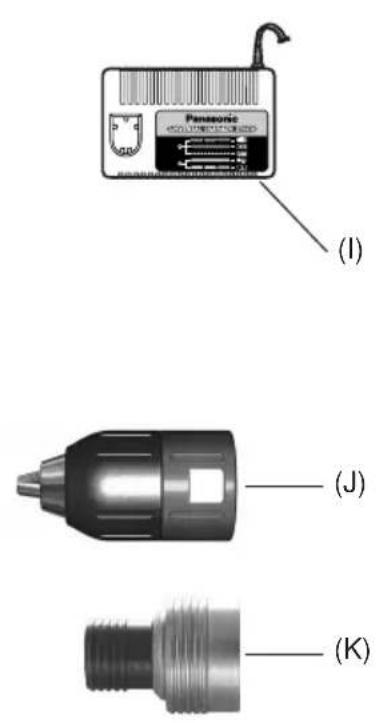

(J)	Keyless drill chuck Schlüsselfreies Bohrfutter Mandrin de perçage sans clé Mandrino senza chiave Sleuteloze boorkop Portabocas de apriete sin llave Nøgletøs borepatron Snabbchuck Nøkkelfi chuck Pikaistukka	(K)	Quick change chuck Schnellspannffutter Mandrin à remplacement rapide Mandrino ario Snelspankop Portabocas de carrio rápido Hurtigudskiftningsborepatron Snabbchuck Hurtigvekslingslutsch Pikavaiahtoistukka

11

Accupack

Accupack

Batterij

Accu

Accu

Accu

Accu

Accu

Accu

Accu

Acculader

Acculader

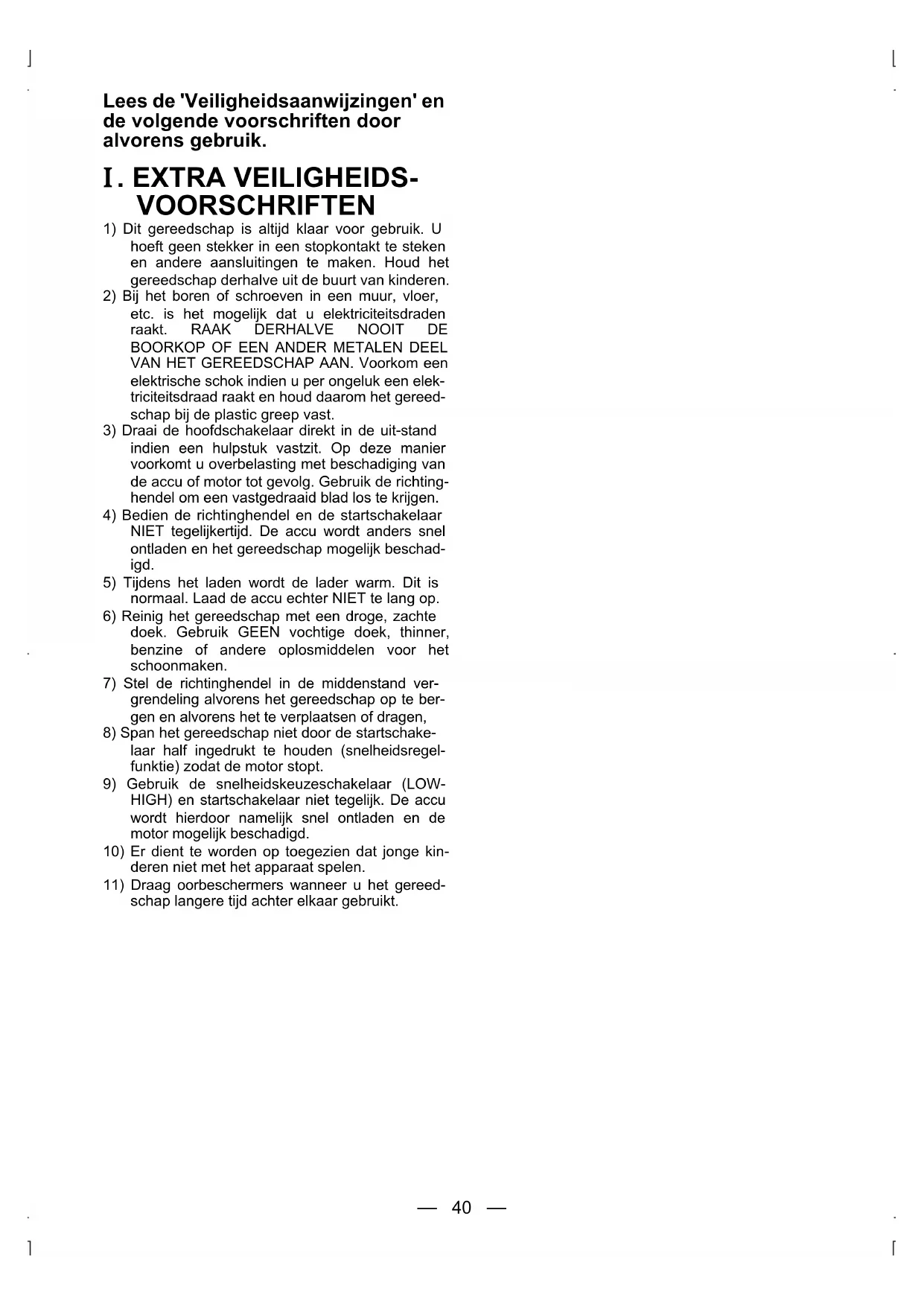

Lees de 'Veiligheidsaanwijzingen' en de volgende voorschriften door alvorens gebruik.

I. EXTRA VEILIGHEIDSVOORSCHRIFTEN

1) Dit gereedschap is altijd klaar voor gebruik. U hoeft geen stekker in een stopcontact te steken en andere aansluitingen te maken. Houd het gereedschap derhalve uit de buurt van kinderen. 2) Bij het boren of schroeven in een muur, vloer, etc. is het mogelijk dat u elektriciteitsdraden raakt. RAAK DERHALVE NOOIT DE BOORKOP OF EEN ANDER METALEN DEEL VAN HET GEREEDSCHAP AAN. Voorkom een elektrische schok indien u per ongeluk een elektriciteitsdraad raakt en houd daarom het gereedschap bij de plastic greep vast. 3) Draai de hoofdschakelaar direct in de uit-stand indien een hulpstuk vastzit. Op deze manier voorkomt u overbelasting met beschadiging van de accu of motor tot gevolg. Gebruik de richtinghendel om een vastgedraaid blad los te krijgen. 4) Bedien de richtinghendel en de startschakelaar NIET tegelijkertijd. De accu wordt anders snel ontladen en het gereedschap mogelijk beschadigd. 5) Tijdens het laden wordt de lader warm. Dit is normaal. Laad de accu ECHTER NIET te lang op. 6) Reinig het gereedschap met een droge, zachte doek. Gebruik GEEN vochtige doek, thinner, benzine of andere oplosmiddelen voor het schoonmaken. 7) Stel de richtinghendel in de middenstand (vergrendeling) alvorens het gereedschap op te bergen en alvorens het te verplaatsen of te dragen. 8) Span het gereedschap niet door de startschakelaar half ingedrukt te houden (snelheidsregelfunctie) zodat de motor stopt. 9) Gebruik de snelheidskeuzeschakelaar (LOW-HIGH) en startschakelaar niet tegelijk. De accu wordt hierdoor namelijk snel ontladen en de motor mogelijk beschadigd. 10) Er dient te worden toegezien dat jonge kinderen niet met het apparaat spelen. 11) Draag oorbeschermers wanneer u het gereedschap langere tijd achter elkaar gebruikt.

II. MONTAGE

Kiezen van de gebruiksfunctie

Functie kiezen	Toepassingen en werkmaterialial O		Originele opties Verkrijgbare accessoires
Boren/schroeven	Boren	HoutMetaal	13 mm sleutelloze boorkop EY9X003E	Hout/metaalGatzaag
	Schroeven	HoutschroefMetaalschroef		(+)(-) kopTorx-kop
Slagfunctie	Aandraaien	HoutschroefMetaalschroefTech-schroefPlastic anker	Snelspankop voor 6,35 mm bits met zeskantschacht (snelontgrendeling-type) EY9HX110E	(+)(-) kopTorx-kop
		Kraagschroef(houtdraadbout)BoutmoerBetonnen anker		Zeskantbus

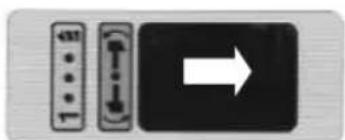

Kies de juiste gebruiksfunctie (boren/schroeven of slagfunctie) door de gebruiksfunctiekeuzeschakelaar te verschuiven.

OPMERKING: Voordat u de functie omschakelt, moet u eerst de accu losmaken van het gereedschap of de omkeerschakelaar in de middenstand (schakelaar-vergrendeling) zetten.

Schroeven/boren met koppelingsfunctie

schakelaar in de middenstand (schakelaar-vergrendeling) zetten.

Bedien de gebruiksfunctie-keuzeschakelaar niet voordat de spil volledig tot stilstand is gekomen.

Bevestigen en losmaken van de originele opties en accessoires

Bevestigen en losmaken van de originele opties en accessoires

Zorg dat de temperatuur van de machine boven het vriespunt (0 °C) is bij het bevestigen en losmaken van de originele opties en accessoires aan het vierkante aandrijfeind. Als de temperatuur onder het vriespunt is, kan de rubber in het vierkante aandrijfeind de kogel niet goed omhoogduwen. Dit betekent dat het bevestigen en losmaken van de accessoires meer kracht vereist.

WAARSCHUWING: Gebruik de sleutelloze boorkop ALLEEN in de schroeven/boren-stand van de EY6535.

WAARSCHUWING: Gebruik de sleutelloze boorkop ALLEEN in de schroeven/boren-stand van de EY6535.

Deze boorkop is niet ontworpen voor gebruik met de SLAGFUNCTIE. Indien dit toch wordt gedaan, zal de levensduur korter worden en kunnen er beschadigingen ontstaan. Bovendien zullen de boorkop en de metalen onderdelen, zoals de drukknop, de onderdelen aan de voorkant, en de bit erg heet worden. Om brandwonden te voorkomen, moet u werkhandschoenen dragen en/of de hete onderdelen voldoende laten afkoelen voordat u deze aanraakt.

Zorg ervoor dat u in een veilige omgeving werkt. Wanneer u de boor uit het materiaal haalt met een trekkracht van meer dan 100 kg, is het denkbaar dat de sleutelloze boorkop loskomt van de machine. Dit loskomen zal zeer plotseling gebeuren. Werk voorzichtig en trek de boor niet met grote kracht uit het materiaal.

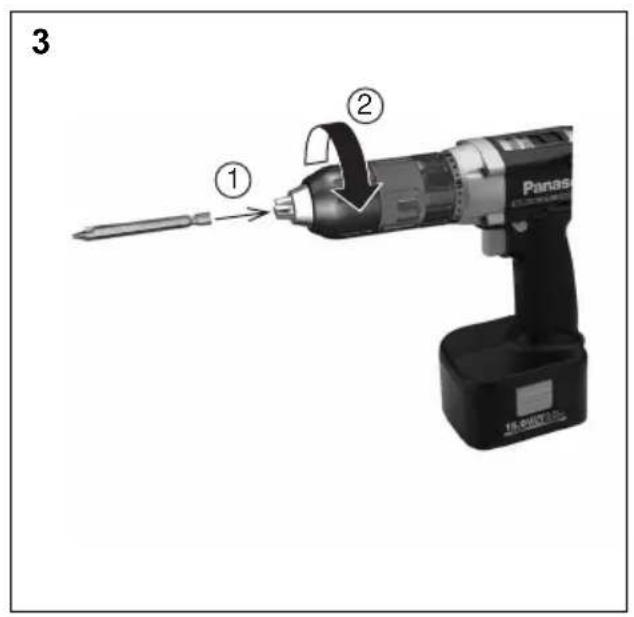

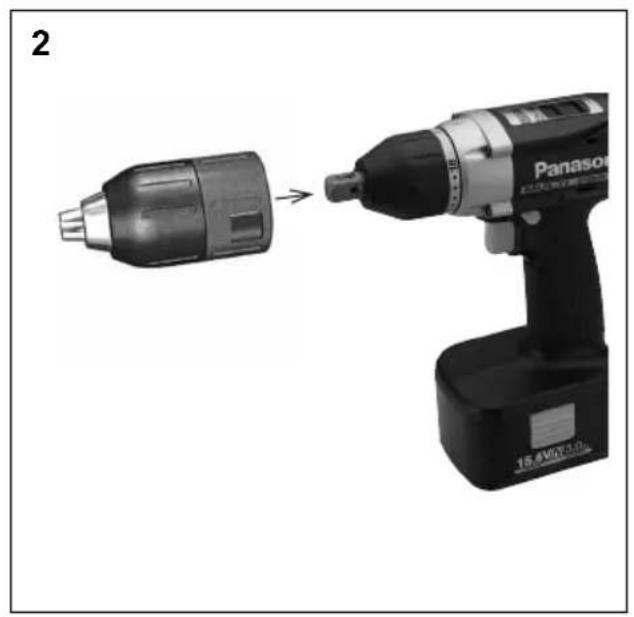

1. Bevestigen van de sleutelloze boorkop (Afb. 2) Bevestig de boorkop door de uitholling in de onderkant van de boorkop over het vierkante aanrijfeind van de machine te schuiven. Zorg dat de boorkop stevig aan de machine is bevestigd.

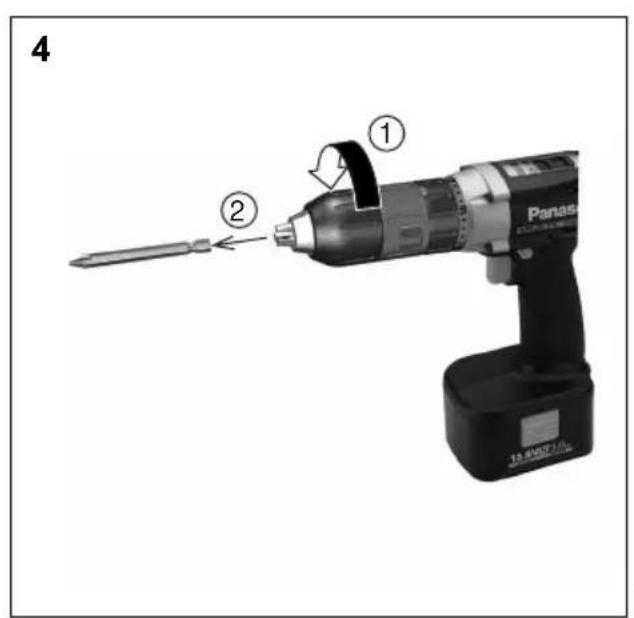

2. Verwijderen van de bit (Afb. 4) Draai de vergrendelkraag tegen de wijzers van de klok in (gezien vanaf de voorkant). Verwijder vervolgens de bit.

WAARSCHUWING: Als de bit erg vast is gaan zitten en moeilijk verwijderd kan worden, moet u de twee vergrendelkragen met pijpschroefsleutels vastpakken en dan in tegenovergestelde richtingen draaien. (Afb. 5)

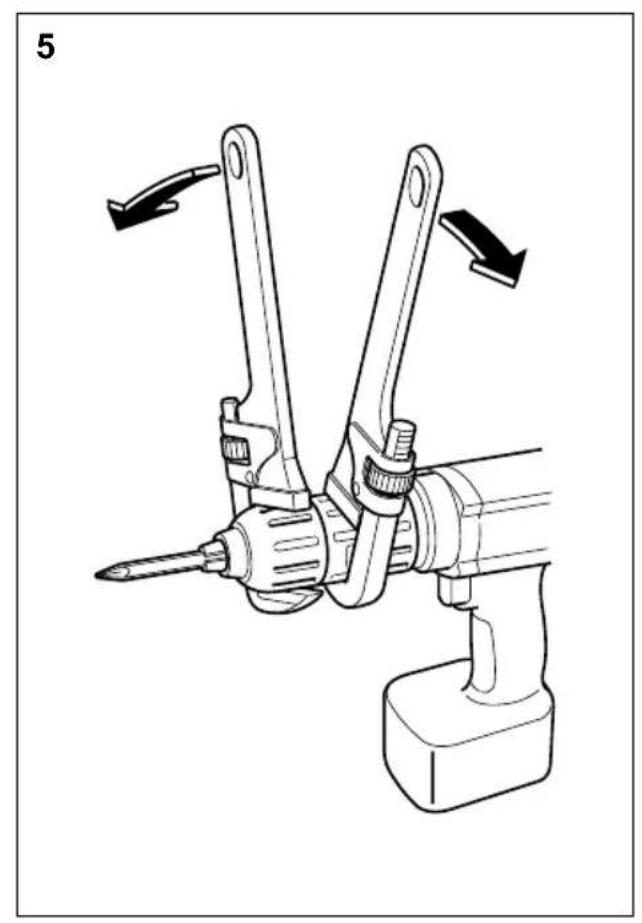

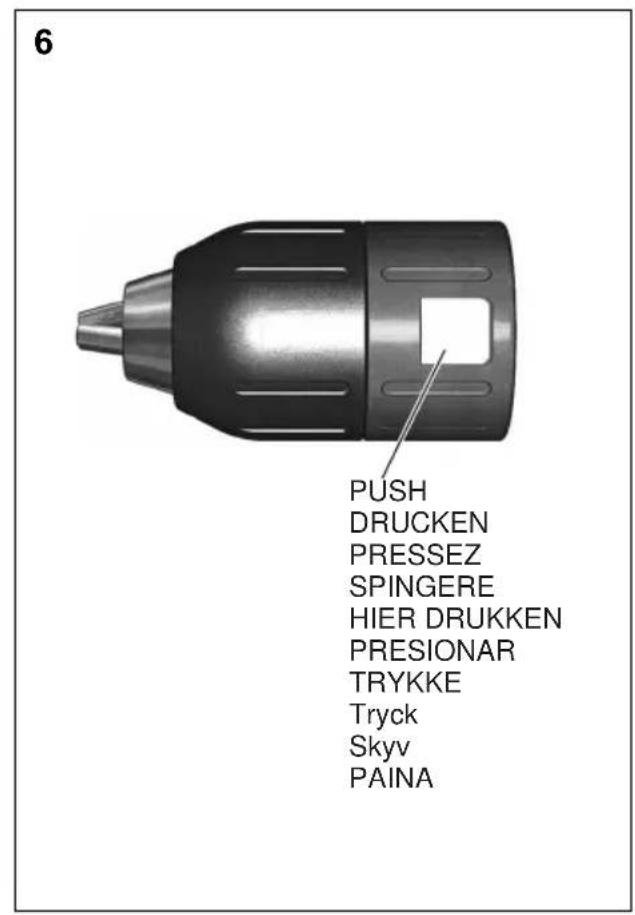

1. Losmaken van de sleutelloze boorkop (Afb. 6) Om de boorkop te verwijderen, DRUKT u op de knop zodat de boorkop wordt ontgrendeld van het vierkante aandrijfeind.

WAARSCHUWING: De bit is scherp. Zorg dat u de bit verwijdert voordat u de sleutelloze boorkop aanbrengt of losmaakt.

Gebruik van de snelspankop (EY9HX110E)

Onderkraag

Deze snelspankop is ontworpen voor gebruik met de Panasonic EY6535.

Bovenkraag : Voor insteken of verwijderen van de bit

Onderkraag : Voor bevestigen of losmaken van de snelspankop

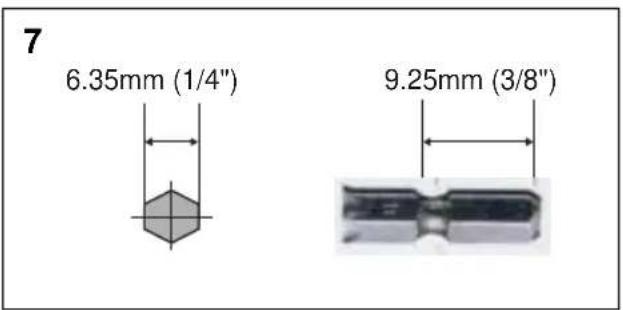

Gebruik 6,35 mm (1/4") zeskantbits.

Om een betrouwbare bevestiging van de bit te verkrijgen, moet u alleen zeskantbits met een 9,25 mm (3/8") uitsparing gebruiken. (Afb. 7)

WAARSCHUWING: Zorg ervoor dat u in een veilige

omgeving werkt. Wanneer u de bit uit het materiaal haalt met een trekkracht van meer dan 50 kg is het mogelijk dat de snelspankop loskomt van de machine. Dit loskomen zal zeer plotseling gebeuren. Werk voorzichtig en trek de bit niet met grote kracht uit het materiaal.

1. Bevestigen van de snelspankop

Bevestig de snelspankop door de onderkraag naar voren te trekken en de uitholling in de onderkant van de snelspankop over het vierkante aandrijfeind van de machine te schuiven. Laat de onderkraag los en controleer of de snelspanknop stevig op de machine is bevestigd.

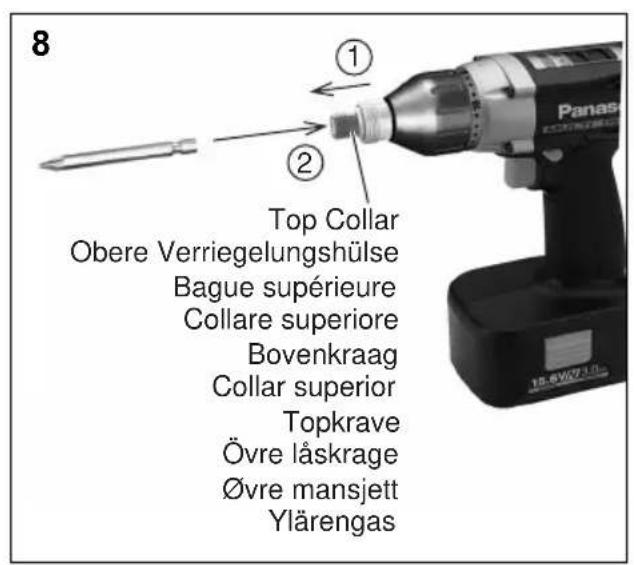

1. Insteken van de bit (Afb. 8)

Trek de bovenkraag van de snelspankop naar voren en steek de bit erin.

Laat de onderkraag los en controleer of de bit stevig in de snelspankop is bevestigd.

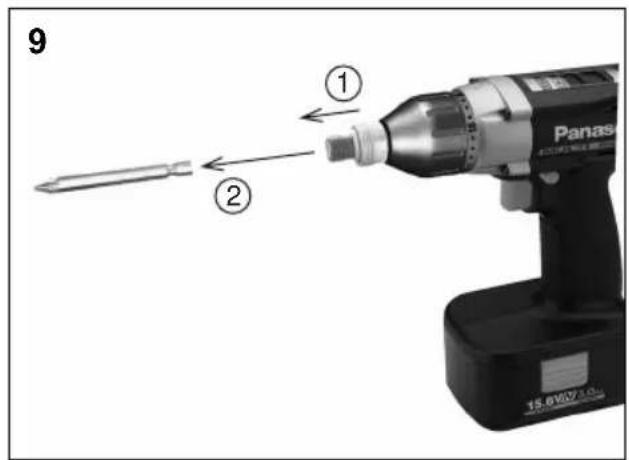

1. Verwijderen van de bit (Afb. 9)

Trek de bovenkraag van de snelspankop naar voren en verwijder de bit.

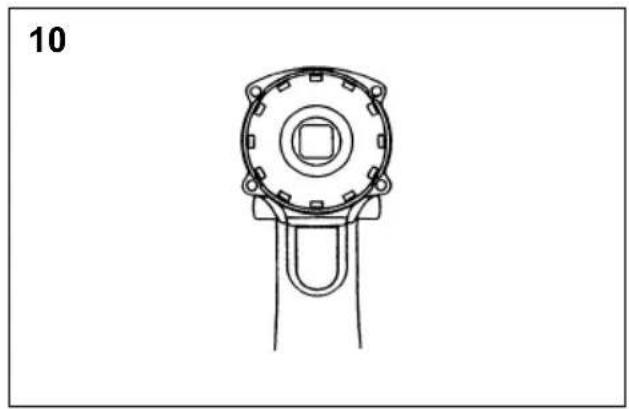

WAARSCHUWING: Het slagmechanisme wekt warmte op. Het vierkante aandrijfeind en het accessoire kunnen erg heet worden en brandwonden veroorzaken. Om brandwonden te voorkomen, moet u werkhandschoenen dragen en/of de hete onderdelen voldoende laten afkoelen voordat u deze aanraakt.

1. Losmaken van de snelspankop

Trek de onderkraag van de snelspankop naar voren om de snelspankop los te maken.

Bevestigen en verwijderen van de accu

1. Aanbrengen van de accu:

Steek de accu naar binnen. Wanneer de accu op zijn plaats vastklikt, is deze juist bevestigd.

1. Verwijderen van de accu:

Druk de twee knoppen aan de zijkanten van de accu in. Schuif de accu uit het gereedschap.

III. BEDIENING

Bediening van de trekschakelaar

1. De snelheid neemt toe naarmate de schakelaar dieper wordt ingedrukt. Druk de schakelaar licht in om met een gecontroleerde beweging te beginnen.
2. Door gebruik te maken van een elektronische terugkoppeling is ook bij een laag toerental een hoog draaimoment beschikbaar.
3. Wanneer de schakelaar wordt losgelaten, treedt de rem in werking en zal de motor meteen stoppen.

Bediening van de omkeerschakelaar

(Voorwaarts (Vergrendeling, Tegengesteld ( )

WAARSCHUWING: Bedien de draairichtinghendel pas nadat de spindel volledig tot stilstand is gekomen. Het elektrisch gereedschap kan beschadigd worden als de hendel wordt omgezet voordat de boorkop tot stilstand is gekomen.

1. Stel de hendel in op de tegengestelde stand voor draaien in tegengestelde richting. Controleer de draairichting voor gebruik.
2. Stel de hendel in de middenstand (vergrendeling) na gebruik. (Afb. 10)

Voor het instellen van het aantrekkoppel

Stel het aandraaimoment in volgens een van de 18

mogelijke instellingen of "afhankelijk van de klus."

WAARSCHUWING: Controleer de instelling alvorens de klus uit te voeren. Zet de schaal

WAARSCHUWING: Om te voorkomen dat het

gereedschap te heet wordt, mag u dit niet continu gebruiken door voortdurend nieuwe accu's aan te brengen.

Zorg ervoor dat de ventilatieopeningen aan de zijkanten van het gereedschap niet worden afgesloten. Het gereedschap kan anders te heet worden met een defect tot gevolg. - Het slagmechanisme wekt hitte op. Het vierkante aandrijfeind en het accessoire kunnen erg heet worden. Deze onderdelen kunnen zo heet worden dat ze brandwonden veroorzaken. Zorg dat u het gereedschap (motor) niet overbelast. Dit kan resulteren in beschadiging.

• Houd uw handen en dergelijke uit de buurt van de ventilatieopeningen om verbranding door de hete lucht te voorkomen. Bij gebruik van een Ni-MH accu moet u ervoor zorgen dat de werkruimte goed geventileerd is.

Goed gebruik van de accu

Ni-MH accu (EY9230)

• Laad de Ni-MH accu volledig op voordat u hem opbergt. Op deze manier kunt u de levensduur van de accu aanzienlijk verlengen.
• De optimale omgevingstemperatuur is tussen 0°C (32°F) en 40°C (104°F). Als de accu wordt gebruikt terwijl de temperatuur van de accu lager is dan 0°C (32°F), kan het voorkomen dat het elektrisch gereedschap niet goed functioneert. In dit geval laadt u de accu eerst volledig op om van goed functioneren zeker te zijn.
• Wanneer de accu niet wordt gebruikt, dient u deze uit de buurt van metalen voorwerpen te houden zoals paperclips, munten, sleutels, nagels, schroeven of andere kleine metalen voorwerpen die de aansluitpunten van de accu met elkaar in contact kunnen brengen.

Wanneer de aansluitpunten van de accu worden kortgesloten, kan dit resulteren in vonken, brandwonden of zelfs brand.

• Gebruik de machine alleen in een goed geventileerde ruimte wanneer deze wordt gebruikt op een Ni-MH-accu.

Levensduur van de accu

De levensduur van de oplaadbare accu is niet onbeperkt. U dient een nieuwe accu aan te schaffen indien de gebruikstijd na de accu geladen te hebben aanzienlijk korter wordt.

OPMERKING: De capaciteit per lading is korter bij gebruik onder extreem hete of koude omstandigheden.

Recyclen van de accu

ATTENTIE: Om het milieu te beschermen en nogmaals bruikbare materialen te recyclen, dient u de accu naar een hiervoor bestemd inzamelpunt te brengen.

Opladen

OPMERKING: Laad een nieuwe accu, of een accu die u voor een lange tijd niet heeft gebruikt, ca. 24 uur op voor het verkrijgen van een optimale gebruikstijd.

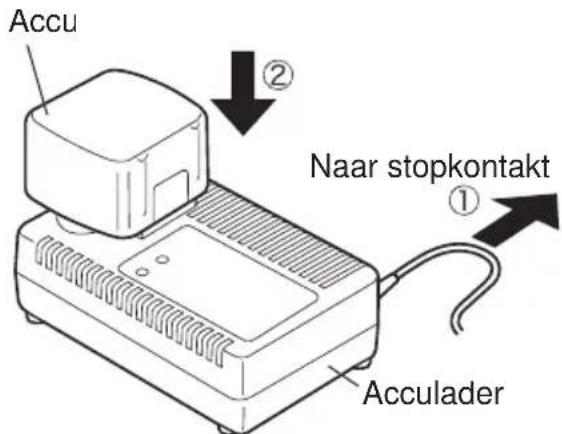

Acculader (EY0110)

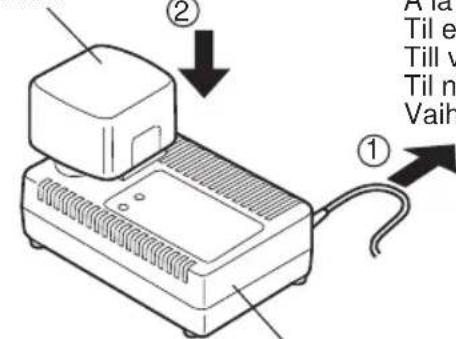

1. Steek de lader in een stopcontact.

OPMERKING: Wanneer de stekker in het stopcontact wordt gestoken, kunnen er vonken zijn, maar dit is niet gevaarlijk.

1. Plaats de accu goed in de lader.

1. De laadindicator licht op tijdens het laden. Wanneer de accu is geladen, wordt automatisch een interne elektronische schakeling geactiveerd die voorkomt dat de accu wordt overladen.
2. Wanneer de accu warm is, zal deze niet worden opgeladen (bijvoorbeeld direct na intensief gebruik).

De oranje standby-indicator blijft branden tot de accu is afgekoeld. Vanaf dat moment wordt de accu automatisch opnieuw geladen.

1. Wanneer het opladen is voltooid, zal de laadindicator snel groen gaan knipperen.
2. Als de accu koud is of als de accu gedurende langere tijd niet is gebruikt, zal de laadindicator branden. In dit

geval is de tijd die vereist is om de accu volledig op te laden langer dan de standaard oplaadtijd.

• Als een volledig opgeladen accu opnieuw in de acculader wordt geplaatst, zal het oplaadlampje oplichten. Na enkele minuten kan het oplaadindicatielampje snel gaan knipperen om aan te geven dat het opladen is voltooid.
• Als het oplaadindicatielampje niet onmiddellijk oplicht nadat de lader is ingestoken, of als na de normale oplaadtijd het lampje niet dooft, roep dan de hulp in van een erkende dealer.

OPMERKING: Laat een koude accu (kouder dan 5°C (41°F)), voordat deze wordt opgeladen in een warme omgeving, eerst minimaal een uur in deze ruimte liggen om op temperatuur te komen. Anders is het mogelijk dat de accu niet volledig wordt opgeladen.

• Laat de lader afkoelen wanneer u meer dan twee accu's na elkaar oplaadt.
• Steek uw vingers niet in de contactopening wanneer u de lader vastpakt.

WAARSCHUWING: • Gebruik geen stroom van een motorgenerator.

Voorkom dat de ventilatiegaten van de lader en de accu worden bedekt. Trek de lader uit wanneer u hem niet gebruikt.

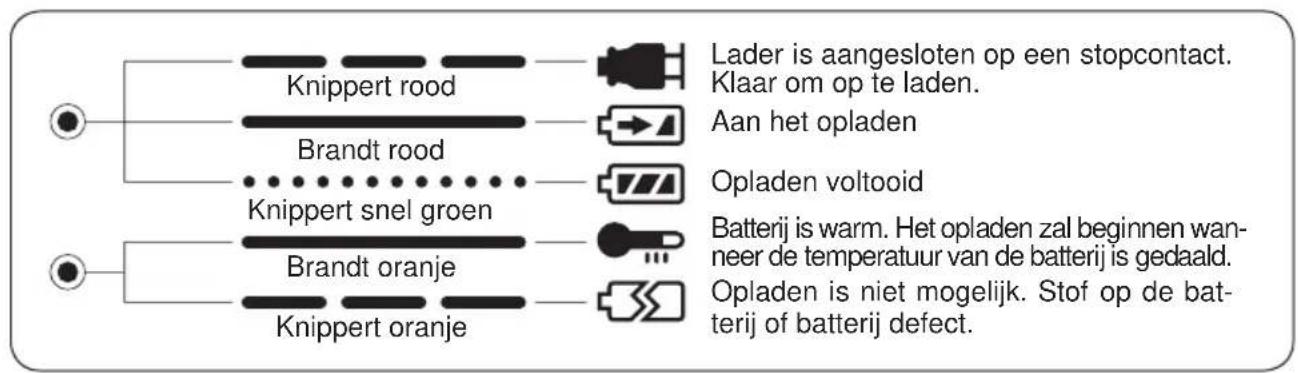

IV. INDICATOREN

AANDRA AIMOMENT

• De kracht vereist voor het aandraaien van een bout verschilt afhankelijk van het materiaal en de grootte van de bout, en het materiaal waarin de bout wordt bevestigd. Stel de tijdsduur vereist voor het aandraaien correct in.

Hieronder ziet u de referentiewaarden.

(Deze waarden kunnen verschillen afhankelijk van de aandraaicondities.)

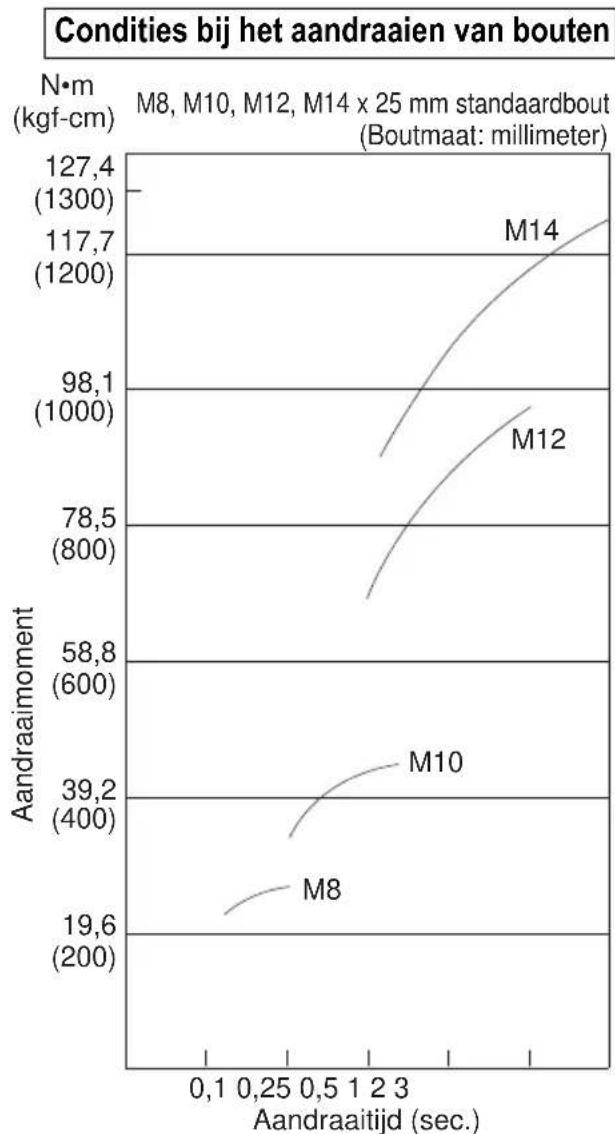

FACTOREN DIE VAN INVLOED ZIJN OP HET AANDRA AIMOMENT

Het aandraaimoment is afhankelijk van veel factoren, waarvan hierna enkele worden beschreven. Controleer na het aandraaien altijd het aandraaimoment met een momentsleutel.

1) Voltage

Als de accu bijna leeg is, zal het voltage afnemen en het aandraaimoment lager worden.

Aandraaicondities

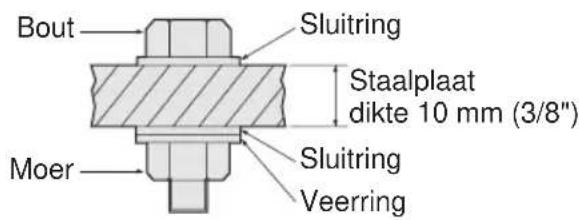

• De volgende bouten worden gebruikt.

Standaardbout: Sterktetype 4,8

hardige bout 12,95

Verklaring van de sterktetype-aanduiding 4,8

Aandraaigrens van bout (80% van treksterkte)

471 N/mm² (48 kgf/mm²)

Treksterkte van bout 588 N/mm² (60 kgf/mm²)

2) Aandraaittijd

Een langere aandraaitijd resulteert in een hoger aandraaimoment. Te strak aandraaien voegt daarnaast geen waarde toe en resulteert in een korte levensduur van het gereedschap.

3) Verschillen in boutdiameter

De diameter van de bout heeft invloed op het aandraaimoment. Over het algemeen is het aandraaimoment hoger wanneer de diameter van de bout groter is.

4) Aandraaicondities

• Het aandraaimoment kan voor dezelfde bout verschillen afhankelijk van de graad, lengte en de aandraaicoëfficiënt (de door de fabrikant vastgestelde coëfficiënt).
• Het aandraaimoment varieert bij gebruik van hetzelfde materiaal (bijv. staal) afhankelijk van de afwerking van het materiaal.
• Het aandraaimoment wordt sterk verminderd wanneer de bout en moer tezamen draaien.

5) Speling van kopstuk - Het aandraaimoment wordt lager wanneer het formaat van het zeshoekige kopstuk niet geschikt is voor het aandraaien van de bout. 6) Schakelaar (startschakelaar variabele snelheid) Het aandraaimoment wordt lager als de schakelaar van het gereedschap niet geheel is uitgetrokken. 7) Invloed van een verbindingsstuk of adapter Het aandraaimoment wordt lager wanneer een universeel verbindingsstuk of een adapter wordt gebruikt.

V. ACCESSOIRES

Gebruik uitsluitend bits die geschikt zijn voor de maat van de boorkop.

Gebruik de los verkrijgbare, originele Panasonic sleutelloze boorkop (EY9X003E) en snelspankop (EY9HX110E) voor een maximale prestatie.

Model EY6535
			Boren/schroeven	Slagfunctie (Let op: Gebruik nicht de sleutelloze boorkop voor de slagfunctie)
Aanbevole n maximum capaciteit	Boren	Boren in hout ø 27 mm (1-1/16")	Niet möglich
		Boren in metaal ø 13 mm (1/2")
	Schro-even-draaien	Machineschroef M5 Niet möglich
		Houtschroef ø 6,8 mm (17/64")
		Tech-schroef ø 6 mm (15/64")
		Kraagschroef (houtdraadbout)ø10 mm (3/8")
	Bout aandraaien Niet möglich		Standaardbout: M12 Hoogwaardige bout: M10
Onbelast toerental 0 - 650/min (toeren/min)			0 - 2200/min (toeren/min)
Max. aandraaimoment 22,6 Nm (230 kgf-cm)			127,5 Nm (1300 kgf-cm) bij vastdraaien van hoogwaardige bout
Koppelingsmoment			circa 1,0 Nm (10 kgf-cm) - 5,4 Nm (55 kgf-cm)
Aantal slagen per minuut			0 - 3300/min (slagen/min)
Motor			Gelijktstroommotor 15,6 V
Vierkant aandrijfeind			12,7 mm (1/2") vierkant aandrijfeind met kogelvergrendeling
Gewicht (met accu)			2,2 kg (4,8 lbs)
Totale lengte			216 mm (8-1/2")

SLEUTELLOZE BOORKOP

Model	EY9X003E
Capaciteit boorkop	1,6 mm - 13 mm (1/16"-1/2")

ACCUPACK

Model EY9230
Opslag batterijen	Ni-MH batterijen
Voltage batterijen	15,6 V gelijkstroom (1,2 V × 13 cellen)

ACCULADER

Model		EY0110
Toelaatbaar vermogen		Zie het specificatieplaatje op de onderkant van de acculader.
Gewicht		0,78 kg, (1,72 lbs.)
Laadtijd		7,2 V	9,6 V	12 V	15,6 V	18 V	24 V
	1,2Ah	EY9065, EY9066	EY9080, EY9086	EY9001, EY9006
		20 min.
	1,7Ah		EY9180, EY9182	EY9101
			25 min.
	2,0Ah	EY916830 min.	n.	EY9106	EY913660 min.		EY9117
	3,0Ah			EY9200	EY923045 min.		EY921090 min.
	3,5Ah			EY9201	EY923155 min.	EY925165 min.

OPMERKING: In deze tabel zijn mogelijk modellen opgenomen die niet in de handel verkrijgbaar zijn. Zie de catalogus.

WAARSCHUWING: Deze Panasonic multi-boorschroefmachine is uitsluitend ontworpen voor gebruik op accutype EY9230, EY9136. Bij gebruik van andere accu's kunnen de machine en de accu beschadigd worden en bestaat bovendien de kans op brand en letsel.
