KÄYTTÖOHJE EY6535 PANASONIC

Ladattava porakone/ruuvinvännin

Model No: EY6535

Lue ojeet huolella ennen laitteen kayttoonotto ja saiyta tamä kayttoohj tallessa tulevaa tarvetta varten.

Index/Index/Index/Indice/Index/Indice/Indeks/Index/Indeks/Hakemisto

English: Page 6

Deutsch:Seite 16

Français:Page 24

Italiano: Pagina 32

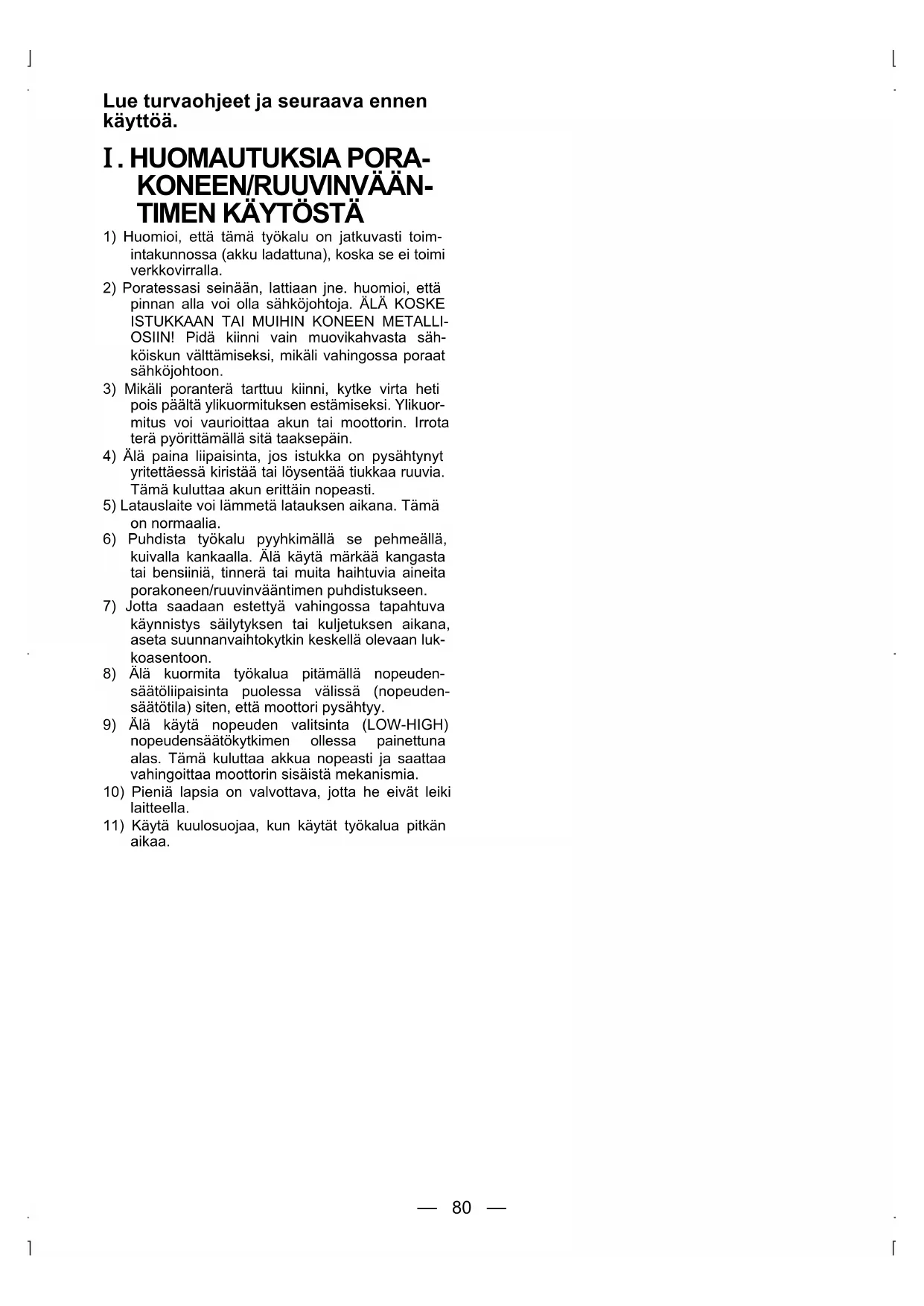

Lue turvaohjeet ja seuraava ennen kayttoa.

I. HUOMAUTUKSIA PORA-KONEEN/RUUVINVÄNTIMEN KÄYTÖSTÄ

1) Huomioi, etta tāmä tyokalu on jatkuvasti toim-intakunnossa (akku ladattuna), koska se ei toimi verkkovirralla.
2) Poratessasi seinään, lattiaan jne. huomioi, etta pinnan alla voi olla sahkjohtoja. ALÄ KOSKE ISTUKKAAN TAI MUIHIN KONEEN METALLI-OSIIIN! Pida kiinni vain muovikahvasta sahköiskun välttämiseksi, mikäli vahingossa poraat sahkjohtoon.
3) Mikäli porantera tarttuu kiinni, kytke virta heti pois paälta ylikuormituksen estämiseksi. Ylikuormitus voi vauroittaa akun tai moottorin. Irrotera pyörittamälla sitä taaksepain.
4) Älä paina liipaisinta,Jos istukka on pysahtynyt yritettäessä kirstaa tai lóysentaa tiukkaa ruuvia. Tämä kuluttaa akun erittain nopeasti.
5) Latauslaite voi lammetä latauksen aikana. Tämä on normalaia.
6) Puhdista tyokalu pyyhkimallä se pehmeällä, kuivalla kankaalla. Alä käytä markäa kangasta tai bensiinä, tinnerä tai muita hahtuvia aineita porakoneen/ruuvinvaantimer puhdistukseen.
7) Jotta saadaan estettyā vahingossa tapahtuva käynnistys sailytyksen tai kuljetuksen aikana, aseta suunnanvaihtokytkin keskellä olevaan lukkoasentoon.
8) Älä kuormita työkalua pitämälla nopeudensaatoliipaisinta puolessa valissä (nopeudensaatotila) siten, etta moottori pysahtyy.
9) Älä käytä nopeuden valitsinta (LOW-HIGH) nopeudensaatokytkimen ollessa painettuna alas. Tämä kuluttaa akkua nopeasti ja saattaa vahingoittaa moottorin sisäistä mekanismia.
10) Pieniä lapsia on valvottava, jotta he eivät leiki laitteella.
11) Käytä kuulosuojaa, kun käytät työkalua pitkän aikaa.

II. KOKOAMINEN

Muodon valinta

Valitse muoto	Käytö & työstömateriaali Alkuperäiset valinnaiset osat Myytävähä olevat varusteet
Poraväännin	Poraus	Puu Metalli	13 mm avaimeton EY9X003E	Puu/metalli Aukkosaha
	Vääntö	Puruuvi Metalliruvi		(+)(-) pää Torx-pää
Isku		Puruuvi Metalliruvi Tekinen ruvi Muoviankkuri	Pikavaihtoistukka 6,35 mm kuusiovarsiterille (nopeasti irrotettava tyyppi) EY9HX110E	(+)(-) pää Torx-pää
	Kiinnitys	Kansiruvi (viivepultti) Pulttimutteri Betoniankkuri		Kuusiopisteke

Valitse sopiva muoto (poravaaanninmuoto tai iskumuoto) siirtamalla muodonvalintakytkinta.
HUOMI:Kun valitset muotoa, irrota akku tyokalusta tai aseta suunnanvaihtokytkin keskiasen

Poraväinninmuoto, jossa kytkintoiminto

Iskumuoto

Alkuperäisten valinnaisosien ja lisävarusteiden kiinnitys ja irrotus

Pidä runko jäätymispisteen ylapuolella (0^) , kun kiinnität tai irrotat alkuperäisiä valinnaisosia ja lisävarusteita rungon neliökiinnikkeeseen. Kuulan ylostyöntäva neliökiinnikkeen suojakumi saattaa kovettua jäätymispisteen alapuolella. Tällöin tarvitaan ylimääräista voimaa varusteiden kiinnityksessä ja irrotukssessa.

Avaimettoman istukan käytto (EY9X003E)

HUOMAUTUS: Käytä avaimetonta istukkaa VAIN EY6535:n poraväinnmuodolla. Tätä istukkaa ei ole suunnitelu käytettäväksi ISKUMUODOLLA. Se saattaa vahingoittua ja sen käyttoika lyhentyä. Lisäksi istukka ja sen metalliosat kuten painike, etuosat ja terä saattavat kuumentua huomattavasti. Palovammojen estämiseksi on käytettävä työkasineita ja/tai annettava kuumien osien jäähtyä ennen niiden käsittelemistä.

Varmista,etta tyoskentelymparistoo turvallinen. Kun pora vedetaan pois tyostomateriaalista, avaimeton istukka saattaa irrota, jos sihen kohdistuu yli 100 kg vetovoima. Se putoaakillesti. Ole varovainen ja valta liialista voimaa, kun otat poran poistsyostomateriaialista.

1. Avaimettoman istukan kiinnitys (Kuva 2)
   Kiinnitta istukka siirtamallä istukan pohjassa olevaaaaraskiinnitin rungon neliokinnikkeseen. Varmista, etta istukka on kiinnittynyt lujasti runkoon.
2. Teran asettaminen (kuva 3)
   Aseta tera paikalleen ja kännä lukkorengasta myötapäivän (edestä katsottuna) pitaen kiinni holkista, kunnes liittimet sulkeutuvat lujasti.
3. Terän irrotus (kuva 4)
   Kännä lukkorengasta vastapäivään (edestä katssottuna).
   Irrota sitten terä.
   HUOMAUTUS: Jos poran tera tulee liian tiukaksi eikä irtoa helposti, ota kiinni kahdesta lukkorenkaasta jakoavaimilla ja kaannä niitta vastakkaisin suuntiin (kuva 5).
4. Avaimettoman istukan irrotus (kuva 6)
   Irrota istukka PAINAMALLA painiketta niin, etta istukka irtoaa neliokiinnikkeestä.
   HUOMAUTUS: Porantera on terä. Irrota porantera ennen kuin asetat tai irrotat avaimettoman istukan.

Pikavaihtoistukan käytto (EY9HX110E)

Ylarengas Alarengas

Tämä pikavaihtoistukka on suunnitelu käytettväksi Panasonic laitteen EY6535 kanssa.

Ylarengas: Teran asennus tai poisto
Alarengas: Pikavaihtoistukan kiinni-tys tai irrotus

Käytä 6,35 mm (1/4") kuusiteria. Jotta saadaan varmistettua terän kunnollinen kiinnityminen, käytä ainoastaan kuusiteria, joissa on 9,25 mm (3/8") kiinnitin. (Kuva 7)

HUOMAUTUS: Varmista, etta työskentely-ympäristö on turvallinen. Kun pora vedetaän pois työstomateriaialista, pikavaihtoistukka saattaa irrota, jos sihen kohdistuu yli 50 kg vetovoima. Se irtoaa äkillisesti. Ole varovainen ja välta liallista voimaa, kun otat poran pois työstomateriaialista.

1. Pikavaihtoistukan kiinitys Kiinittä pikavaihtoistukka vetamalla alarengasta eteen ja siirtamalla istukan pohjassa oleva naaraskiinnit rungon neiliokinnikkeeseen.

Varmista alarengas vapauttamalla, etta pikavaihtoistukka on kiinnittynyt lujasti runkoon.

1. Teran asettaminen (kuva 8)
   Vedä pikavaihtoistukan ylärengasta eteenpän ja aseta terä sitten paikalleen.
   Varmista alarengas vapautamalla, etta terä on kiinnittynyt lujasti istukkaan.

2. Terän irrotus (kuva 9)
   Vedä pikavaihtoistukan ylärengasta eteenpän ja
   vedä terä sitten pois.

HUOMAUTUS: Iskumekanismi synnyttäa kuumuuttta. Neliökiinnitin ja lisäosat saattavat kuumentua huomattavasti ja aiheuttaa palovammoja. Palovammojen estämiseksi on käytettävtyökaseinita ja/tai annettava kuumenteiden osien jäahtyä ennen niiden käsittelemistä.

1. Pikavaihtoistukan irrotus Irrota pikavaihtoistukka vetamallpikavaihtoistukan alarengasta eteenpain.

1. Akun kiinnitys: Aseta akku paikalleen. Se napsahtaa paikalleen.
2. Akun irrotus:
   Paina kahta akun reunoilla sijaitsevaa painiketta.
   Irrota akku tyokalun rungosta.

III. TOIMINTO

Toimintakytkin

1. Nopeus suurenee laukaisimen puristusvoiman mukaisesti. Kun aloitat tyoskentelyn, purista laukaisinta kevyesti, jotta kone alkaa pyoria hitaasti.
2. Laitteessa on sahköinen takaisinyöttösaedin, Jonka avulla saadaan suuri vaantömomentti pienelläkin nopeudella.
3. Jarru toimii, kun laukaisin vapautetaan ja moottori pysahtyy valittomasti.

Toiminnon peruuttava kytkin

(Eteenpän (Kytkinlukko, Taaksepän( )

HUOMAUTUS: Älä käytä suunnanvaihtokytkintä ennen kuin aksemi lakkaa kokonaan pyörimastä. Terän pyöriessä tehty suunnanvaihto saattaa vahingoittaa laitetta.

1. Känteisen suuntaan tapahtuvaa käytöä varten vipu tulee asettaa taaksepain suunnalle. Tarkasta suunta ennen käytöä.
2. Käytön jälkeen asenta vaihtokytkin keskiasento (lukkoasento) (Fig. 10)

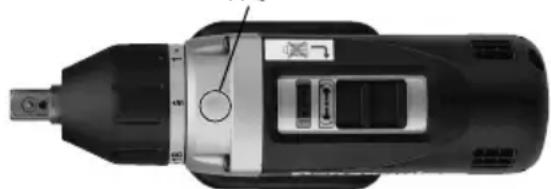

Kytkimen väantömomentin asetus

Valitse työta varten yksi 18 mahdollisesta asetuk-sesta tai asento "

HUOMAUTUS: Testaa asetetu momentti ennen kayttoa. Aseta asteikko tamän merkin ( ) kohdalle.

HUOMAUTUS: Jotta tyokalun pinta ei kuumene huomattavasti, alä kayta sitä jatkuvasti vaihtaen akkua monta kertaa peratysten.

• Alä tuki rungon sivuilla olevia ilmanvaihtoaukkoja kayton aikana. Muuten laitteen toiminta heikkenee ja laite saattaa menna epakuntoon.
• Iskumekanismi synnyttäa kuumuutta. Neliöavain ja lisäosat saattavat kuumentua huomattavasti. Ne saattavat aiheuttaa palovammoja.
• Alä rasita työkalua (moottoria). Laite saattaa vahingoittua.
• Pidä laitetta niin, että päästöaukoista ei pääse puhaltamaan ilmaa itseesi, jotta kuuma ilma ei pääse aiheuttamaan palovammoja.
  Kun Iaitetta kaytetaa Ni-MH akulla, varmista, etta tyoskentelypaikan ilmanvaihto on hyva.

Paristojen tarkoituksenmukaista kayttoa varten

Ni-MH akkuyksikkö (EY9230)

• Lataa Ni-MH akku tayteen toimintatehoon ennen varastointia varmistuaksesi akun mahdollisimman pitkastä käytöiastä.
  Käytömpäristö: 0^ (32^) - 40^ (104^) . Jos akkuyksikkoä käytetän alle 0^ (32^) Iampoti-lassa, laitteessa saattaa ilmetä toimin-tahäiriöita. Lataa tälloin akkua riittävan pitka aika, jolloin se toimii taas normalalisti.
  Kun akkua ei käytetä, pidä se poissa metalliesineiden kuten paperikiinnittimien, kolikoiden, avainten, naulojen, ruuvien tai muiden pienten metalliesineiden lahettyviltä, jotka saattavat aiheuttaa liitännan liittimestä toiseen.

Akkulittimien saattaminen oikosulkuun saattaa aiheuttaa kipinoitä, palovammoja tai tulipalon.

• Kun käytät Ni-MH akkua, varmista, etta paikassa on hyvä ilmanvaihto.

Akun kestoikä

Kestoikä on lyhempi, jos lataus tapahtuu useammin, ja olosuhteet saattavat vaikuttaa kestoikään.

Jos käytöika on erittäin lyhyt kunnollisen latauksen jälkeen, vaihda akku uuteen.

HUOM!:Kun tyokalua kaytetaan erittain kylmissa tai kuumissa olosuheissa, yksi lataus kestä lyhemman ajan.

Akkujen kierratys

HUOM!:Ympariston suojelua ja materiaaalien kierratystä silmälla pitäen on varmistettava, etta akku toimitetaan käytöän lopussa asianmukaiseen jatteiden kasittelykesukseen.

Lataus

HUOM!:Kun lataat akkupakettia ensimmäistä kertaa tai pitkällisen sailytyksen jälkeen, lataa sitä noin 24 tunnin ajan, jotta akkujen koko kapasiteetti saadaan käyttoän.

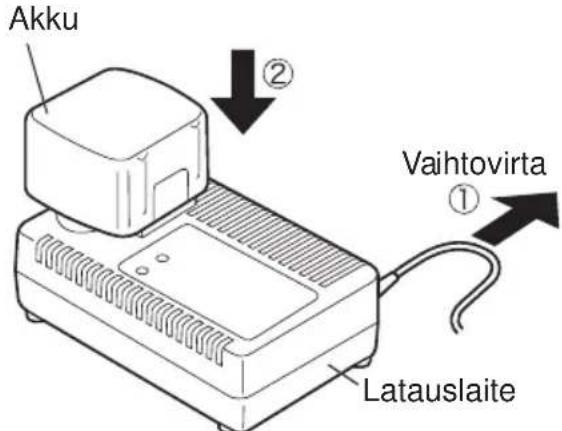

Latauslaite (EY0110)

1. Kytke laturin pistoke vaihtovirtavernkon pistorasiaan.

HUOM!:Kipinoitä saattaa syntyä, kun pistoke kytketaän verkkoon, mutta turvallisuuden kannalta tassä ei ole mitään vaarallista.

1. Paina akku mahdollisimman syvaille latauslaitteeseen.

1. Latauksen merkkivalo palaa latauksen aikana Kun akku on ladattu, latauksen merkkivalo alkaa vilkkua nopeasti ja laitteen sisaanrakennettu kytkin katkaisee latauksen automaattisesti estaen yililatautumisen.

Latausta ei tapahdu, jos akku on lian lammin. Oranssi valmiusvalo syttyj ja palaa sihen asti,

kunnes akku jäahtyy. Lataus alkaa sitten automaattisesti. Latausta ei myoskaan tapahdu, mikali latauslaitteen tai akun liittimet ovat polyiset tai akku on vialinen, joloin oranssi merkkivalo sytty.

1. Kun lataus on suoritettu, latauslamppu alkaa vikkua nopeasti vihreäna.

2. Jos latauslamppu palaa, kun akku on liian kylma tai kun sita ei ole kayetty pitkän aikaan, akun latautuminen tayteen kestaa kauemmin kuin tavallisesti.

3. Jos kokonaan ladattu akku asetetaan uudel-leen laturiin, latauslamppu saattaa syttya palamaan. Muutaman minuutin kuluttua latauslamppu saattaa vilkkua nope-asti, mikä tarkoittaa, etta lataus on valmis.

4. Jos latauslamppu ei syty valittomasti sen jälkeen, kun laturi on kytketty pistorasiaan tai jos lamppu ei sammu normalalin latausajan kuluttua, pyydä neuva valtuutetulta jalleenmyyjälta.

HUOM!·Kun kylmää akkua (alle 5^ (41^) )ladataan lampimasspaikassa, jata akpu paikkaan ja odota yli tunnin, jotta akku lampeeneymparistonlampotilan tasolle. Muuten akku ei lataudu kokonaan.

• Anna akun jäahtyä ladatessasi kahta tai useampaa akkua peräkkain.

• Alä missän tapauksessa työnnä sormi-asi latauspesaan.

HUOMAUTUS: Ålä kaytä moottorin generaattoria virtalåhteena.

• Alä peita laturin tai akkuyksikon tuuletusaukkoja.

• Irrota laturi sahkoverkosta, kun sitä ei kayteta.

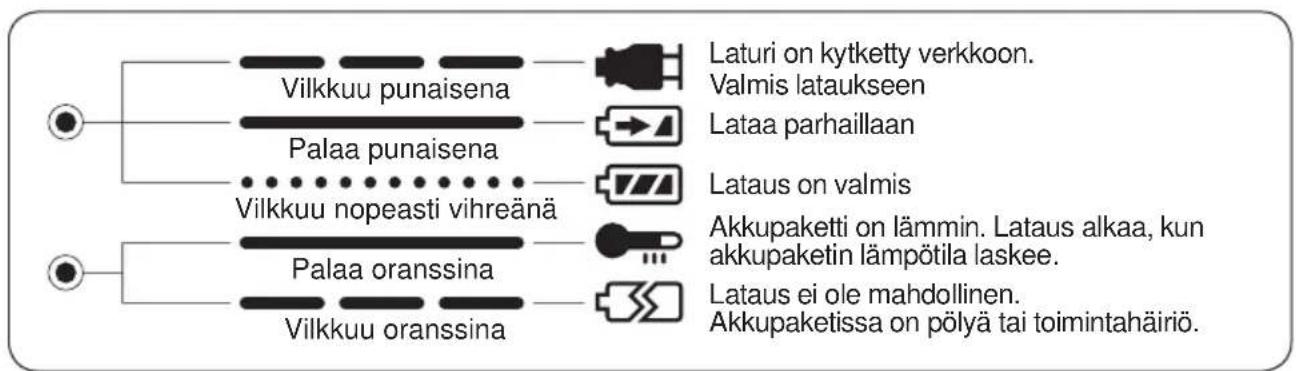

IV. MERKKIVALOT

KIRSTYSMOMENTTI

• Pultin kirstykseen tarvittava voima vaihtelee riippuen pultin materiaalista ja koosta samoin kuin materi- aalista, johon porataan. Valitse sopiva porausaika.

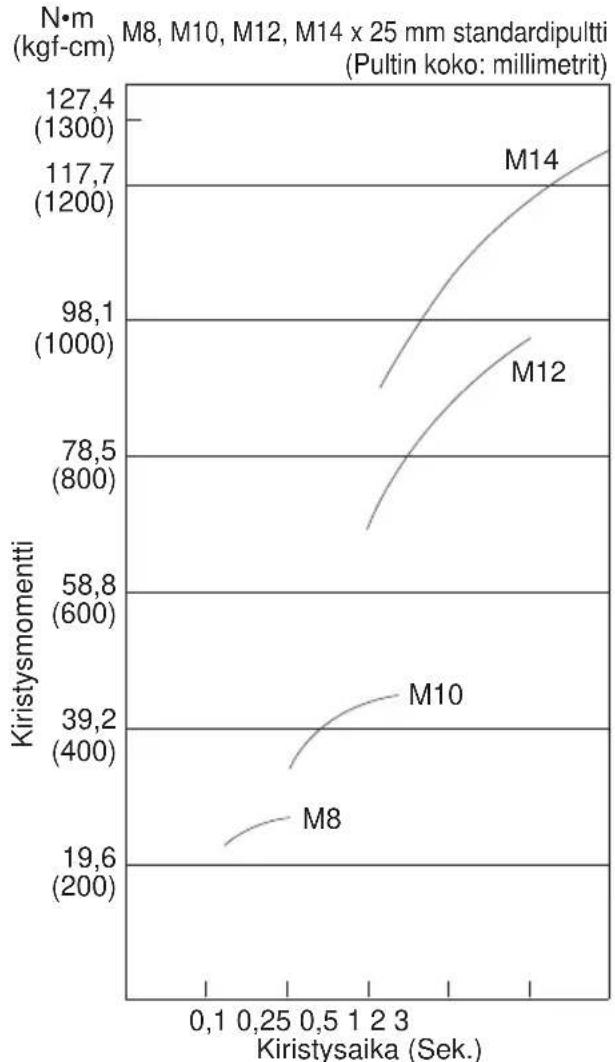

Alla on esitetty viitearvoja.

(Ne saattavat vaihdella kiristysolosuheiden mukaisesti.)

KIRSTYSMOMENTTIIN VAIKUTTAVAT SEIKAT

Kiristysmomenttiin vaikuttavat lukuisat seikat seuraavat mukaan lukien. Tarkasta kiristysmomentti aina kirstyksen jälkeen momenttiavaimella.

1) Jannite

Kun akku on lahes purkaantunut, jannite pienenee ja kirstysmomentti heikkenee.

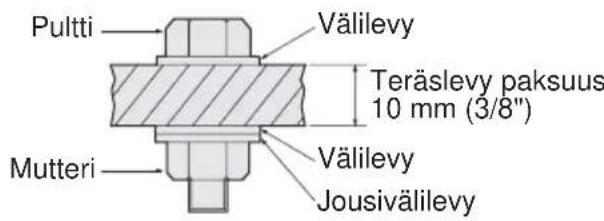

Pultin kiristysolosuhteet

Kiristysolosuhteet

• Seuraavia pultteja käytetään.

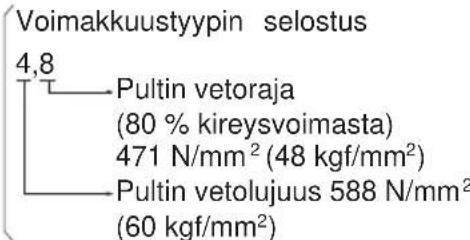

Standardipultti: Voimakkuustyyppi 4,8

Kirea typpi 12,9

2) Kiristysaika

Pitempi kirstysaika johtaa suurempaan kirstymsommenttiin. Liallinen kirstys ei kuitenkaan lisäarvoa ja se lyhentä tyokalun kaytöikäa.

3) Erilaiset pulttien halkaisijat

Pultin halkaisijan koko vaikuttaa kiristysmomenttiin. Yleensa otaen pultin halkaisijan suuretessa kirkistysmomentti nousee.

4) Kiristysolusuhteet

• Kiristysmomentti vaihtelee samallakin pultilla asteen, pituuden ja vaantomomentin kertoimen mukaisesti (kiintea valmistajan ilmoittama kerroin).
• Kirstysmomentti vaihtelee jopa samalla materiaalillakin (esim. teras) pinnan viimeistelyn mukaisesti.
• Kiristysmomentti pienenee huomattavasti, kun pultti ja mutteri alkavat pyöriä yhdessä.

5)Pistorasian valys

• Kiristysmomentti laskee käytettaessä pultin kirstykseen vaärankokosen pistorasian kuusipuolista rakennetta.

6) Kytkin (säadettäva nopeuden saatokytkin)

Kiristysmomentti pienenee, jos laitetta käytetään, kun kytkintä ei ole vedetty kokonaan esiin.

7) Liäntäadapterin vaikutus

Kiristysmomentti pienene kaytettäessä kardaanilitosta tai pistokeadapteria.

V. VARUSTEET

Käytä vain sellaisia terä, joiden kokopopii poran istukalle.

Käytä alkuperäistä Panasonic avaimetonta poraistukkaa (EY9X003E) ja pikavaihtoistukkaa (EY9HX110E), jotta suoristusky olisi mahdollisimman hyvä.

VI. TEKNISET TIEDOT

PÄALAITE

Malli EY6535
			Poraväänninmuoto	Iskumuoto(Huomautus: Avaimetontaistukkaa ei saa käytääskumuodolla.)
Suurinsuositetupasiteetti	Poraus	Puu 0 27 mm (1 - 1/16")	Ei käytössä
		Metalli 0 13 mm (1/2")
	Ruuvin-vääntö	Koneruuvi M5 Ei käytössä
		Puuruuvi 0 6,8 mm (17/64")
		Tekinen ruuvi 0	6 mm (15/64")
		Kansiruuvi(viivepultti)	0 10 mm (3/8")
	Pultin kiinitys Ei käytettävissä		Standardipultti: M12Kireä pultti M10
Nopeus ilman kuormaa 0 - 650 / min (kierr. min) 20 - 2200 / min (kierr. min)
Suurin vääntömomentti 22,6 Nm (230 kgf-cm)			127,5 Nm (1300 kgf-cm)suurjännitepultin kiinityksessä
Kytkimen vääntömomentti			likim.1,0 Nm (10 kgf-cm) -5,4 Nm (55 kgf-cm)
Iskua minuutissa			0 - 3300 / min (iskua per minuutti)
Moottori			Tasvirtamoottori 15,6 V
Neliökiinnitin			12,7 mm (1/2") neliökiinnitin, jossa kuulapidätin
Paino (akku mukaan luettuna)			2,2 kg (4,8 lbs)
Kokonaispituus			216 mm (8-1/2")

Avaimeton poraistukka

Malli	\( \mathsf{{EY9X003E}} \)
Istukan kapasiteetti	1,6 mm – 13 mm (1/16" - 1/2")

AKKUPAKETTI

Malli EY9230
Akun säilytys	Ni-MH-akku
Akun jännite	15,6 V DC (1,2V × 13 kennoa)

AKUN LATURI

Malli		EY0110
Sähköarvot		Katso laturin pohjassa olevaa arvokilpeä.
Paino		0,78 kg, (1,72 lbs.)
Latausaika		7,2 V	9,6 V	12 V	15,6 V	18 V	24 V
	1,2Ah	EY9065, EY9066	EY9080, EY9086	EY9001, EY9006
		20 min.
	1,7Ah		EY9180, EY9182	EY9101
			25 min.
	2,0Ah	EY916830 min.		EY9106	EY9136		EY911760 min.
	3,0Ah			EY9200	EY9230		EY921090 min.
	3,5Ah			EY9201	EY9231	EY925165 min.

HUOM!:Taulukko saattaa sisältaa malleja, jotka eivat ole myynnissä Suomessa.

Katso tarkemmat tiedot esit-teestä

HUOMAUTUS: Huomautus: Tämä Panasonic monitoimipora & ruuvinvaannin on suunnitelu käytettväksi vain alkutyypin EY9230, EY9136 kanssa. Käytö muiden akkujen kanssa saattaa vahingoitttaa tyokalua ja akkua ja saattaa aiheuttaa tulipalovaaran ja mahdollisesti vahingoittaa lahelläolevia.
