EY6535 - Bohrmaschine PANASONIC - Kostenlose Bedienungsanleitung

Produkttyp	Akku-Schlagbohrschrauber
Marke	Panasonic
Modell	EY6535
Stromversorgung	Wiederaufladbarer Ni-MH-Akku 15,6 V DC
Akkutyp	EY9230 (Ni-MH, 15,6 V, 3,0 Ah)
Leerlaufdrehzahl (Bohrmodus)	0 – 650 U/min
Leerlaufdrehzahl (Schlagbohrmodus)	0 – 2 200 U/min
Maximales Drehmoment (Bohren)	22,6 N·m
Maximales Drehmoment (Schlagbohren)	127,5 N·m
Bohrfähigkeit Holz	27 mm
Bohrfähigkeit Metall	13 mm
Schraubfähigkeit (Holzschrauben)	6,8 mm
Schraubfähigkeit (Maschinenschrauben)	M5
Mitgeliefertes Bohrfutter	Schnellspannbohrfutter (EY9X003E) 1,6 – 13 mm
Gesamtlänge	216 mm
Gewicht (mit Akku)	2,2 kg
Ladegerät	EY0110 (Netz, 220-240 V)
Ladezeit (Akku 3,0 Ah)	Ca. 90 Minuten
Sicherheit	Automatische Bremse, Umschalthebel mit Zentralverriegelung, Überlastschutz
Wartung	Mit einem trockenen Tuch reinigen; kein Wasser oder Lösungsmittel verwenden
Optionales Zubehör	Schnellwechselbohrfutter (EY9HX110E), Sechskantbohrer 6,35 mm

Häufig gestellte Fragen - EY6535 PANASONIC

Wie wechselt man das Bohrfutter der EY6535?

Um das Schnellspannbohrfutter (EY9X003E) zu wechseln, drücken Sie die Freigabetaste an der Basis des Bohrfutters und ziehen Sie es gleichzeitig nach vorne. Stellen Sie sicher, dass das Werkzeug vom Akku getrennt ist und der Umschalthebel in der Mittelstellung steht.

Welchen Akku verwende ich mit dem Modell EY6535?

Verwenden Sie ausschließlich den Ni-MH-Akku von Panasonic EY9230 (15,6 V, 3,0 Ah) oder den EY9136. Die Verwendung anderer Akkus kann das Werkzeug beschädigen oder ein Sicherheitsrisiko darstellen.

Wie lade ich den Akku richtig auf?

Schließen Sie das Ladegerät EY0110 an das Stromnetz an und setzen Sie den Akku vollständig ein. Die grüne Anzeige blinkt während des Ladevorgangs und erlischt oder blinkt schnell, wenn der Ladevorgang abgeschlossen ist. Ein neuer oder lange nicht benutzter Akku muss 24 Stunden geladen werden, um seine volle Kapazität wiederherzustellen. Laden Sie nicht in einer zu heißen oder zu kalten Umgebung.

Was tun, wenn der Bohrer nicht startet?

Überprüfen Sie, ob der Akku geladen und richtig eingerastet ist. Stellen Sie sicher, dass der Umschalthebel nicht in der Mittelstellung (Verriegelung) steht. Wenn das Problem weiterhin besteht, lassen Sie den Akku abkühlen, falls er heiß ist, oder wenden Sie sich an einen autorisierten Händler.

Wie stelle ich das Drehmoment ein?

Drehen Sie den Drehmomenteinstellring auf eine der 18 nummerierten Stufen oder auf das Bohrersymbol. Testen Sie zuerst an einem unwichtigen Stück. Eine niedrigere Einstellung verhindert, dass die Schraube zu tief eindringt oder beschädigt wird.

Kann ich einen gewöhnlichen Bohrer mit dem Schnellwechselbohrfutter verwenden?

Das Schnellwechselbohrfutter (EY9HX110E) nimmt nur Bohrer mit Sechskantschaft von 6,35 mm (1/4 Zoll) auf. Für herkömmliche Rundschäfte verwenden Sie das mitgelieferte Schnellspannbohrfutter.

Wie kehre ich die Drehrichtung um?

Bewegen Sie den Umschalthebel oberhalb des Auslösers nach links (Vorwärtslauf) oder rechts (Rückwärtslauf). Betätigen Sie ihn niemals bei noch laufendem Bohrer, da dies das Werkzeug beschädigen könnte. Stellen Sie ihn zum Verriegeln in die Mittelstellung.

Was ist der Unterschied zwischen Bohrmodus und Schlagbohrmodus?

Der Bohrmodus (Bohrerantrieb) dient zum Bohren in Holz und Metall mit reiner Rotation. Der Schlagbohrmodus fügt eine axiale Schlagbewegung hinzu, um in Mauerwerk, Beton und Ziegel zu bohren. Wählen Sie den Modus durch Verschieben des Schalters.

Wie reinige und warte ich den Bohrer?

Verwenden Sie ein trockenes, sauberes Tuch, um die Außenseite abzuwischen. Verwenden Sie niemals Wasser, Lösungsmittel oder flüchtige Stoffe. Reinigen Sie regelmäßig die Lüftungsschlitze. Lagern Sie das Werkzeug an einem trockenen, frostfreien Ort.

Was tun bei einem Blockieren des Bohrers?

Lassen Sie sofort den Auslöser los, um eine Überlastung zu vermeiden. Kehren Sie die Drehrichtung um, um den Bohrer zu lösen. Wenn er weiterhin feststeckt, entfernen Sie den Akku und lösen Sie das Bohrfutter mit einem Schlüssel.

BEDIENUNGSANLEITUNG EY6535 PANASONIC

Vor Inbetriebnahme des Gerätes die Betriebsanleitung gründlich durchlesen und die Broschüre zum späteren Nachschlagen sorgfältig aufbewahren.

Lesen Sie vor der ersten Inbetriebnahme dieses Geräts das separate Handbuch "Sicherheitsmaßregeln" sorgfältig durch.

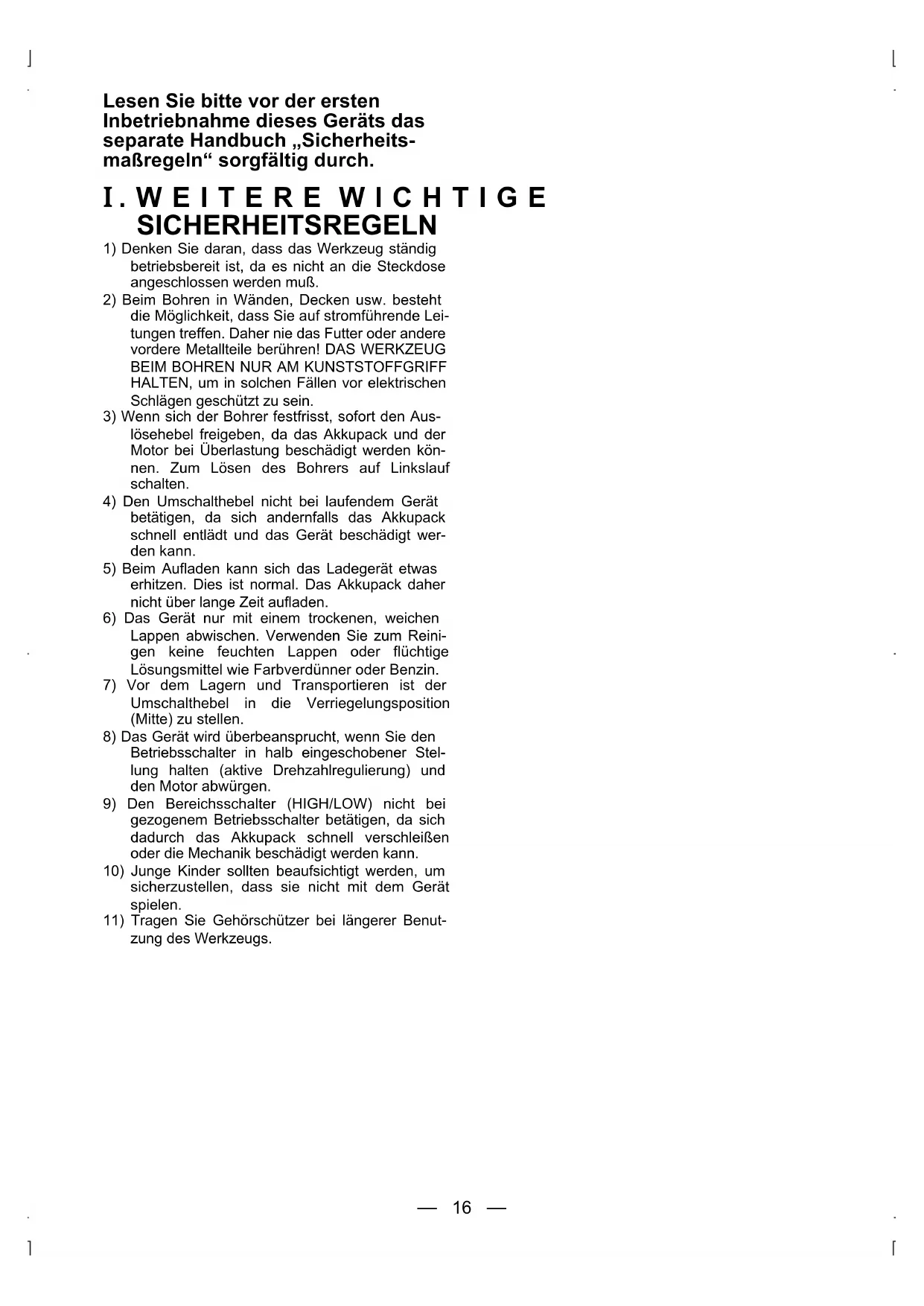

I. WEITERE WICHTIGE SICHERHEITSREGELN

1) Denken Sie daran, dass das Werkzeug ständig betriebsbereit ist, da es nicht an die Steckdose angeschlossen werden muss. 2) Beim Bohren in Wänden, Decken usw. besteht die Möglichkeit, dass Sie auf stromführende Leitungen treffen. Daher nie das Futter oder andere vordere Metallteile berühren! DAS WERKZEUG BEIM BOHREN NUR AM KUNSTSTOFFGRIFF HALTEN, um in solchen Fällen vor elektrischen Schlägen geschützt zu sein. 3) Wenn sich der Bohrer festfrisst, sofort den Auslösehebel freigeben, da das Akkupack und der Motor bei Überlastung beschädigt werden können. Zum Lösen des Bohrers auf Linkslauf schalten. 4) Den Umschalthebel nicht bei laufendem Gerät betätigen, da sich andernfalls das Akkupack schnell entlädt und das Gerät beschädigt werden kann. 5) Beim Aufladen kann sich das Ladegerät etwas erhitzen. Dies ist normal. Das Akkupack nicht über lange Zeit aufladen. 6) Das Gerät nur mit einem trockenen, weichen Lappen abwischen. Verwenden Sie zum Reinigen keine feuchten Lappen oder flüchtige Lösungsmittel wie Farbverdünner oder Benzin. 7) Vor dem Lagern und Transportieren ist der Umschalthebel in die Verriegelungsposition (Mitte) zu stellen. 8) Das Gerät wird überbeansprucht, wenn Sie den Betriebsschalter in halb eingeschobener Stellung halten (aktive Drehzahlregulierung) und den Motor abwürgen. 9) Den Bereichsschalter (HIGH/LOW) nicht bei gezogenem Betriebsschalter betätigen, da sich dadurch das Akkupack schnell entladen oder die Mechanik beschädigt werden kann. 10) Junge Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. 11) Tragen Sie Gehörschützer bei längerer Benutzung des Werkzeugs.

II. ZUSAMMENBAU

Auswahlverfahren

Auswahlverfahren	Anwendung und zu bearbeitendes Material		Original-Sonderzubehör	Im Handel erhähtliches Zubeñor
Bohrer Schrauber	Bohren	Holz Metall	13mm, Schlüssellos EY9X003E	Holz/Metall Lochsäge
	Schrauben	Holzschraube Metallschraube		(+)(-) Kopf Vielkantkopf
Schlagfunktion		Holzschraube Metallschraube Tech-Schraube Kunststoffanker	Sechskant-Schnellspannffutter für 6,35mm Sechskantaufstände (Schnellwechsel-Ausführung) EY9HX110E	(+)(-) Kopf Vielkantkopf
	Befestigen	Schwellenschaube (Holz-Gewindeschraube) Schraube, Mutter Betonanker		Sechskantsteckschlüssel

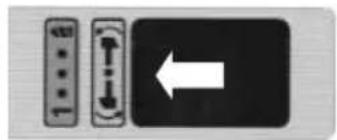

Wählen Sie mit dem Betriebsarten-Wahlschalter die richtige Betriebsart (Bohrschrauber-Betriebsart oder Schlagbohrer- bzw. Schlagschrauber-Betriebsart). Hinweis: Nehmen Sie vor dem Wählen der Betriebsart den Akku-Pack vom Werkzeug ab oder stellen Sie den Drehrichtungs-Umkehrschalter auf die Mittelstellung (Schaltersperre).

Bohrschrauber-Betriebsart mit Kupplungsfunktion

Verstellen Sie den Betriebsarten-Wahlschalter nicht, ehe die Spindel vollständig zum Stillstand gekommen ist.

Schlagbohrer- bzw. Schlagschrauber-Betriebsart

Anbringen und Entfernen von Original-Sonderausstattung und Zubehörteilen

Halten Sie die Haupteinheit auf einer Temperatur, die über dem Gefrierpunkt (0 °C) liegt, wenn Sie Original-Sonderausstattung und Zubehörteile am Vierkantwellenende der Haupteinheit anbringen bzw. von diesem entfernen wollen. Das Gummipolster des Vierkantwellenendes, das die Arretierkugel nach oben drückt, kann unterhalb des Gefrierpunktes hart werden. Dadurch ist zum Anbringen und Entfernen von Zubehör ein höherer Kraftaufwand erforderlich.

Verwendung des Schnellspannfutters (EY9X003E)

Achtung: • Verwenden Sie das Schnellspannfutter AUSSCHLIESSLICH in der Bohrschrauber-Betriebsart des EY6535. Dieses Spannfutter ist nicht zum Einsatz in der SCHLAGBOHRER- bzw. SCHLAGSCHRAUBER-BETRIEBSART vorgesehen. Das Spannfutter kann andernfalls beschädigt oder seine Lebensdauer reduziert werden. Darüber hinaus kann das Spannfutter und seine Metallteile, etwa die Drucktaste, die vorderen Teile und der Bohrer sehr heiß werden. Um Hautverbrennungen zu vermeiden, sollen vom Verwender Arbeitshandschuhe getragen werden und/oder die heißen Teile genug Zeit zum Abkühlen haben, ehe mit ihnen hantiert wird.

• Achten Sie unbedingt auf eine sichere Arbeitsumgebung. Wenn Sie bei Verwendung dieses Schnellspannfutters den Bohrer mit mehr als 100 kp oder mehr Zugkraft aus dem Material herausziehen, kann es vorkommen, dass der Bohrer aus dem Schnellspannfutter herausrutscht. Das Futter löst sich bzw. plötzlich. Wenden Sie dabei besondere Sorgfalt an und ziehen Sie den Bohrer nicht mit zu viel Kraft aus dem Material heraus.
• Befestigen des Schnellspannfutters (Abb. 2) Schieben Sie die Vertiefung an der Unterseite des Schnellspannfutters auf das quadratische Wellenende der Haupteinheit. Überzeugen Sie sich davon, dass das Spannfutter fest auf der Welle der Haupteinheit sitzt.
• Einsetzen des Werkzeugs (Abb. 3) Schieben Sie den Bohrer in das Schnellspannfutter hinein, halten die Spannmuffe fest und drehen die Verriegelungshülse (von vorne gesehen) im Uhrzeigersinn, bis sich die Klauen fest geschlossen haben.
• Entfernen des Werkzeugs (Abb. 4). Drehen Sie die Verriegelungshülse (von vorne gesehen) entgegen dem Uhrzeigersinn. Dann entnehmen Sie den Bohrer. Achtung: Wenn der Bohrer zu stark fest sitzt, um mit der Hand entnommen zu werden, halten Sie die beiden Knebelringe mit Wasserrohrzangen fest und drehen Sie die Ringe in entgegengesetzte Richtung. (Abb. 5)
• Entfernen des Schnellspannfutters (Abb. 6). Um das Schnellspannfutter wieder zu entfernen, drücken Sie auf die Taste, um das Spannfutter vom Wellenende abzunehmen. Achtung: Die Schneidkanten eines Bohrers sind scharf. Achten Sie unbedingt darauf, stets zuerst den Bohrer herauszunehmen, ehe Sie das Schnellspannfutter anbringen oder abnehmen.

Verwendung des Sechskant-Schnellspannfutters (EY9HX110E)

Dieses Sechskant-Schnellspannfutter ist zur Verwendung mit dem Panasonic FY6535 konstruiert.

Obere Verriegelungshülse: Zum Einsetzen oder Entnehmen des Werkzeugs. Untere Verriegelungshülse: Zum Anbringen bzw. Abnehmen des Sechskant-Schnellspannfutters.

Verwenden Sie 6,35 mm (1/4

Zoll) Sechskant-Einsteckwerkzeuge.

Damit die Werkzeuge sicher festsitzen, sind ausschließlich Sechskant-Einsteckwerkzeuge mit einer 9,25 mm Rastkerbe (3/8 Zoll) zu verwenden. (Abb. 7)

Achtung: Achten Sie unbedingt auf eine sichere Arbeitsumgebung. Wenn Sie bei Verwendung dieses Sechskant-Schnellspannfutters das Einsteckwerkzeug mit mehr als 50 kg Zugkraft vom Arbeitsmaterial abziehen, kann es vorkommen, dass das Werkzeug aus dem Sechskant-Schnellspannfutter herausrutscht. Das Futter löst sich damit plötzlich. Wenden Sie daher besondere Sorgfalt an und ziehen Sie das Werkzeug nicht mit zu viel Kraftaufwand vom Arbeitsmaterial ab.

1. Anbringen des Sechskant-Schnellspannfutters: Ziehen Sie die untere Verriegelungshülse nach vorn und schieben Sie die Vertiefung an der Unterseite des Sechskant-Schnellspannfutters auf das Vierkantwellenende der Haupteinheit. Lassen Sie die untere Verriegelungshülse los und überzeugen Sie sich davon, dass das Sechskant-Schnellspannfutter fest auf der Welle der Haupteinheit sitzt.
2. Anbringen des Werkzeugs (Abb. 8): Ziehen Sie die obere Verriegelungshülse des Sechskant-Schnellspannfutters nach vorn und schieben Sie das Werkzeug hinein. Lassen Sie die obere Verriegelungshülse los und überzeugen Sie sich davon, dass das Werkzeug fest im Sechskant-Schnellspannfutter sitzt.
3. Entnehmen des Werkzeugs (Abb. 9) Ziehen Sie die obere Verriegelungshülse des Sechskant-Schnellspannfutters nach vorn und ziehen Sie das Werkzeug heraus.

Achtung: Der Schlagmechanismus wird heiß. Der Vierkantantrieb und die Werkzeuge können sehr heiß werden und Hautverbrennungen verursachen. Um Hautverbrennungen zu vermeiden, sollen vom Verwender Arbeitshandschuhe getragen werden und/oder die heißen Teile genug Zeit zum Abkühlen haben, ehe mit ihnen hantiert wird.

1. Entfernen des Sechskant-Schnellspannfutters Zum Entfernen des Sechskant-Schnellspannfutters ziehen Sie die untere Verriegelungshülse nach vorn.

Batteriepack befestigen oder abnehmen

1. Anschließen des Akkupacks: Schieben Sie das Akkupack in die Halterung. Ein spürbares Einrasten des Akkupacks bedeutet, dass es richtig angeschlossen ist.
2. Entfernen des Akkupacks: Drücken Sie auf die beiden Laschen an den Seiten des Akkupacks. Ziehen Sie dann das Akkupack aus dem Werkzeug heraus.

III. BETRIEB

Schalterbetrieb

1. Die Geschwindigkeit nimmt mit stärkerem Drücken des Schalters zu. Bei Arbeitsbeginn den Schalter nur wenig drücken, um die Drehung langsam zu starten.
2. Ein elektronischer Rückkopplungs-Steuerkreis dient dazu, auch bei niedriger Drehzahl hohes Drehmoment zu gewährleisten.
3. Die Bremse wird wirksam, wenn Sie den Schalter loslassen und der Motor bleibt sofort stehen.

Umgekehrter Schalterbetrieb

(Rechtslauf (Verriegelung, Linkslauf ())

Achtung: Bedienen Sie den Umsteuerhebel erst, wenn die Spindel vollständig zum Stillstand gekommen ist. Ein Umschalten während der Drehung der Spindel kann das Werkzeug beschädigen.

1. Für den Rückwärtslauf stellen Sie den Schalter in die Reverse-Position.
2. Nach dem Betrieb stellen Sie den Schalter in die mittlere Position (Verriegelung). (Abb. 10)

Einstellung des Kupplungsdrehmoments

Wählen Sie aus den 18 Rasterstellungen das für die vorgesehene Arbeit geeignete Drehmoment aus oder die "2"-Position.

Achtung: Prüfen Sie die Einstellung vor der eigentlichen Inbetriebnahme. Stellen Sie die Skala auf diese Markierung ( ) ein.

Achtung: Um einen zu hohen Temperaturanstieg der Werkzeugoberfläche zu verhindern, sollten Sie die Maschine nicht ununterbrochen betreiben und die Akku-Packs nicht kontinuierlich austauschen.

• Achten Sie darauf, dass die Belüftungsöffnungen an der Seite des Gehäuses während des Betriebs nicht verschlossen werden. Andernfalls kann sich die Maschine überhitzen, ausfallen oder die Leistung auf sonstige Weise negativ beeinflusst werden.
• Der Schlagmechanismus wird heiß. Der Vierkantantrieb und die Werkzeuge können sehr heiß werden und Hautverbrennungen verursachen.
• Überlasten Sie den Motor des Werkzeugs nicht. Hierdurch kann die Maschine beschädigt werden.
• Halten Sie Ihren Körper oder freie Hautbereiche von den Entlüftungsöffnungen

fern, da es andernfalls zu Verbrennungen durch die heiße Luft kommen kann.

• Wenn Sie mit einem Ni-MH-Akku-Pack arbeiten, achten Sie darauf, dass der Arbeitsplatz gut belüftet ist.

Für die richtige Anwendung des Batteriepacks

Ni-MH-Batteriepacks EY9230

• Laden Sie vor der Lagerung die Ni-MH-Batterie vollständig auf, damit eine längere Lebensdauer sichergestellt ist.
• Der Umgebungstemperaturbereich liegt zwischen 0 °C (32 °F) und 40 °C (104 °F).

Wenn das Batteriepack bei einer Batterietemperatur unter 0 °C (32 °F) benutzt wird, funktioniert das Werkzeug möglicherweise nicht einwandfrei. In diesem Fall die Batterie für einwandfreie Funktion so lange aufladen, bis der Ladevorgang abgeschlossen ist.

• Wenn Sie den Akku nicht benutzen, halten Sie ihn von Metallgegenständen fern: z.B. Büroklammern, Münzen, Schlüssel, Nägel, Schrauben oder andere Metallobjekte, welche die Kontakte kurzschließen können. Das Kurzschließen der Akkukontakte kann Funken, Verbrennungen oder einen Brand verursachen.
• Bei Betrieb mit einem Ni-MH-Akkumulator darauf achten, dass für gute Belüftung gesorgt wird.

Lebensdauer des Akkupacks

Das Akkupack hat nur eine begrenzte Lebensdauer. Wenn auch nach einer ordnungsgemäßen Ladung die Betriebszeit extrem kurz ist, muss das Akkupack erneuert werden.

Hinweis: Beim Arbeiten unter extrem warmen oder kalten Umgebungsbedingungen verkürzt sich die zur Verfügung stehende Betriebszeit je Ladung.

Akku-Recycling

ACHTUNG: Bei der Entsorgung von Materialien immer alle örtlich geltenden Vorschriften beachten und die Produkte gegebenenfalls bei dafür vorgesehenen Sammelstellen abgeben.

Laden

Hinweis: Beim ersten Aufladen der Akkus oder beim Aufladen nach längerer Ruhezeit die Akkus etwa 24 Stunden lang aufladen, um die volle Kapazität zu erreichen.

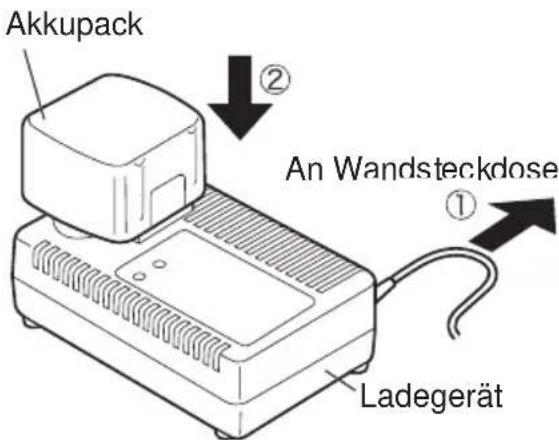

Akkuladegerät (EY0110)

1. Ladegerät an Wandsteckdose anschließen.

Hinweis: Beim Einführen des Steckers in eine Netzsteckdose können Funken erzeugt werden, was jedoch in Bezug auf die Sicherheit kein Problem darstellt.

1. Akkupack fest in das Ladegerät schieben.

1. Während des Ladens leuchtet die Ladekontrolllampe.

Mit Erreichen der vollen Ladung spricht automatisch eine interne, elektronische Schaltung an, die ein Überladen verhindert.

Das Laden beginnt nicht, solange das Akkupack noch heiß ist (wie z.B. unmittelbar nach intensivem Gebrauch). In einem solchen Fall leuchtet die orangefarbene Bereitschaftslampe, bis der Akku ausreichend abgekühlt ist. Das Laden beginnt dann automatisch. 4. Wenn der Ladevorgang beendet ist, beginnt die Ladekontrolllampe schnell in Grün zu blinken. 5. Wenn der Akku zu kalt ist oder längere Zeit nicht benutzt wurde, leuchtet die Ladekontrolllampe. In diesem Fall dauert der Ladevorgang länger als die normale Ladezeit, bis der Akku voll aufgeladen ist.

• Wird ein voll aufgeladener Akku erneut in das Ladegerät eingesetzt, leuchtet die Ladekontrolllampe auf. Nach einigen Minuten beginnt die Ladekontrolllampe rascher zu blinken und zeigt an, dass der Ladevorgang abgeschlossen ist.
• Wenn die Ladekontrolllampe nicht unmittelbar nach dem Anschließen des Netzkabels aufleuchtet oder nach Ablauf der normalen Ladezeit nicht erlischt, wenden Sie sich bitte an einen autorisierten Fachhändler.

Hinweis: - Wenn eine kalte Batterie (von etwa 5°C (41°F) oder weniger) in einem warmen Raum aufgeladen werden soll, setzen Sie die Batterie für mindestens eine Stunde in dem Raum und laden Sie sie auf, wenn sie sich auf Raumtemperatur erwärmt hat. Anderenfalls wird der Akku möglicherweise nicht voll aufgeladen.

• Den Akku abkühlen lassen, wenn mehr als zwei Batterie-Sätze hintereinander aufgeladen werden.
• Stecken Sie Ihre Finger nicht in Kontaktöffnungen, wenn das Ladegerät festgehalten wird oder bei anderen Gelegenheiten.

Achtung: • Keinen Motorgenerator als Spannungsquelle benutzen.

• Decken Sie die Entlüftungsöffnungen des Ladegerätes und den Akkupack nicht ab.
• Das Ladegerät nach dem Gebrauch von der Netzsteckdose trennen.

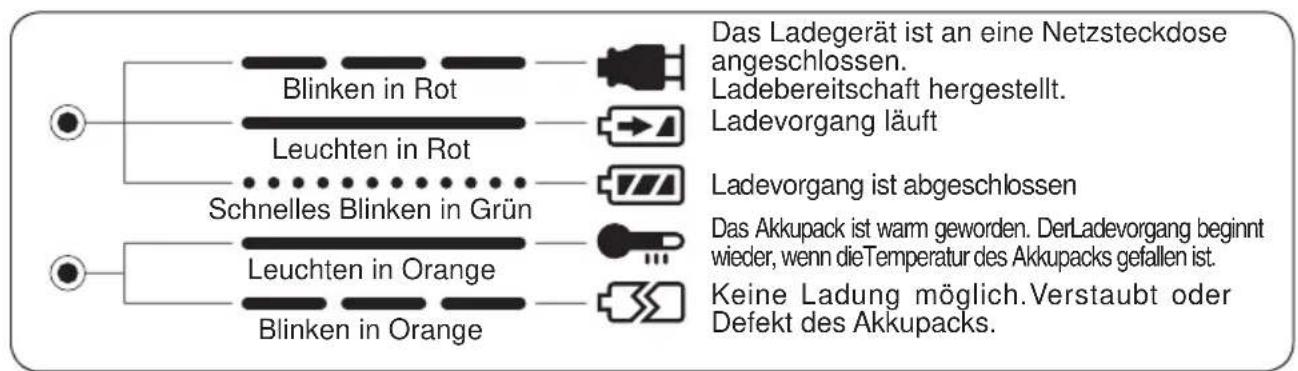

IV. ANZEIGELAMPEN

ANZIEHEN VON SCHRAUBEN/BOLZEN

• Die zum Anziehen einer Schraube erforderliche Kraft hängt von der richtigen Einstellung und dem Material der Schraube sowie dem zu verschraubenden Material ab. Passen Sie die Anziehung entsprechend an. Bitte orientieren Sie sich an den nachstehenden Referenzkurven. (Werte schwanken abhängig von den Anziehbedingungen.)

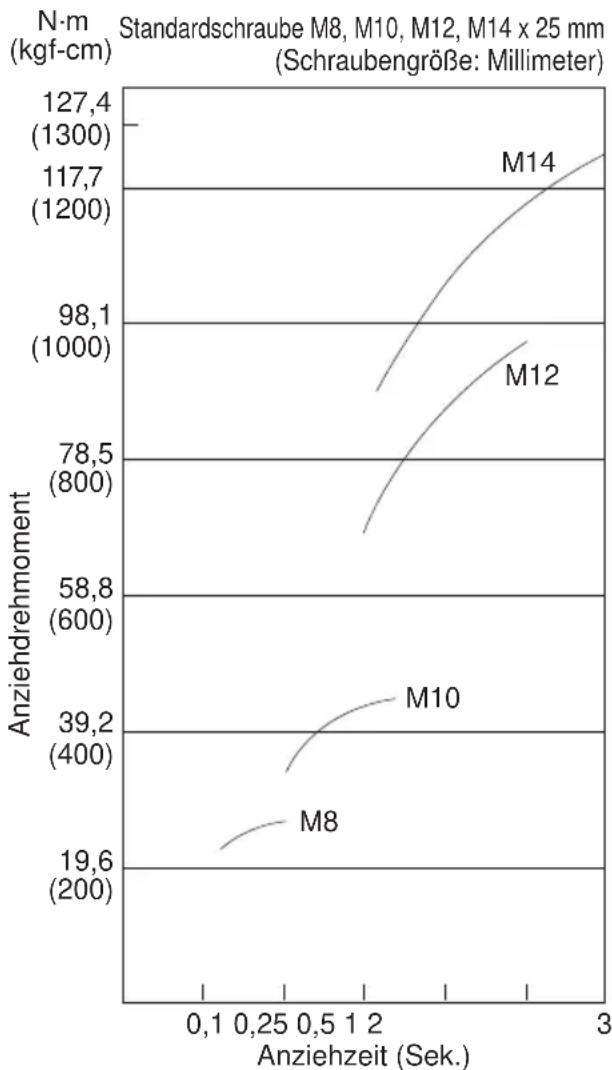

EINFLUSSFAKTOREN AUF DAS DREHMOMENT

Das Anziehdrehmoment wird unter anderem von den nachstehenden Faktoren beeinflusst und sollte nach dem Festziehen stets mit einem Drehmomentschlüssel überprüft werden.

1) Spannung

Bei weitgehend entladenem Akkupack fallen die Spannung und das erhaltene Anziehdrehmoment ab.

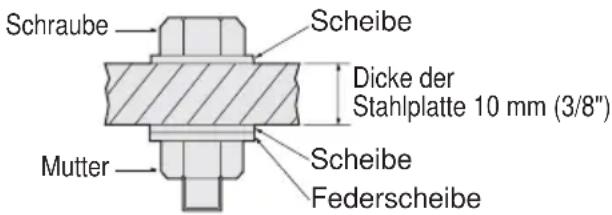

Anziehbedingungen der Schraube

Anziehbedingungen

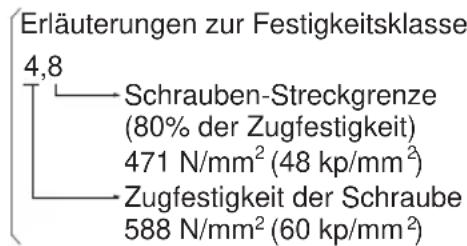

• Es werden die folgenden Schrauben verwendet. Standardschraube: Festigkeitsklasse 4,8. Hochzugfeste Schraube: 12,9.

2) Anziehzeit

Je länger die Anziehzeit, desto höher das Anziehdrehmoment. Überlanges Anziehen bringt allerdings keinen zusätzlichen Gewinn an Festigkeit und kann sogar die Lebensdauer des Werkzeugs vermindern.

3) Schraubendurchmesser

Als generelle Regel gilt, dass das Anziehdrehmoment mit größeren Schraubendurchmessern zunimmt.

4) Anziehbedingungen

• Das Anziehdrehmoment schwankt auch bei gleichen Bolzen abhängig von Güte, Länge und Drehmomentbeiwert (fester, vom Hersteller angegebener Beiwert aus der Produktion) der Bolzen.
• Auch bei Schrauben aus identischem Material (z.B. Stahl) können Drehmomentabweichungen durch entsprechende Oberflächenbearbeitungen auftreten.
• Auch nimmt das Drehmoment erheblich ab, wenn der Bolzen bzw. die Mutter sich beim Anziehen mitdreht.

5) Spiel beim Schlüsseleinsatz

Das Drehmoment geht zurück, wenn Verschleiß an den Sechskantwänden des Schlüsseleinsatzes auftritt oder zum Anziehen ein Einsatz der falschen Größe verwendet wird.

6) Auslösehebel (Drehzahlregulierung)

Das Drehmoment ist geringer, wenn das Werkzeug mit nicht ganz gezogenem Hebel betrieben wird.

7) Einsatzadapter

Das Anziehdrehmoment nimmt ab, wenn ein Universalgelenk oder Einsatzadapter verwendet wird.

V. ZUBEHÖR

Verwenden Sie ausschließlich Werkzeugeinsätze, die sich für das Spannfutter eignen.

Um die beste Leistung zu erzielen, empfehlen wir Ihnen die Verwendung des Original Panasonic Schnellspannfutters (EY9X003E) und des Sechskant-Schnellspannfutters (EY9HX110E).

VI. TECHNISCHE DATEN

HAUPTGERÄT

Model EY6535
			Bohrschrauber-Betriebsart	Schlagbohrer- bzw.Schlagschrauber-Betriebsart(Achtung: Schnellspannffutter nichtzum Schlagbohren oder-schrauben verwenden)
Maximale empfohlene Werkzeug-größe	Bohren	Bohren in Holzø 27 mm (1 - 1/16")		Nicht anwendbar
		Bohren in Metallø 13 mm (1/2")
	Schrauben eindrehen	Maschinenschraube	M5 Nicht anwendbar
		Holzschaubeø 6,8 mm (17/64")
		Tech-Schraubeø 6 mm (15/64")
		Schwellenschaube(Holz-Gewindeschraube)	Ø10 mm (3/8")
	Befestigen mit hochzugfosten Schrauben		Nicht anwendbar	Standardschraube: M12Hochzugfeste Schraube: M10
Freie Drehzahl 0 - 650 /min (rpm) 0 - 2200 /min (rpm)
Max. Drehmoment 22,6 Nm (230 kpcm)				127,5 Nm (1300 kpcm) beimAnziehen hochfester Schrauben
Kupplungsdrehmoment			Etwa 1,0 Nm (10 kpcm)bis 5,4 Nm (55 kpcm)	—
Schläge pro Minute			—	0 - 3300 /min (ipm)
Motor DC Motor 15,6V
Vierkantwellenende			12,7 mm (1/2") Vierkantwellenende mit Kugel-Aretierung
Gewicht (mit Akkupack)			2,2 kg (4,8 lbs.)
Gesamtlage			216 mm (8 - 1/2")

SCHNELLSPANNFUTTER

Modell	EY9X003E
Spannffutterkapazität	1,6 mm - 13 mm (1/16" - 1/2")

Akkupack

Modell EY9230
Speicherbatterie	NI-MH Batterie
Spannung	15,6V DC (1,2V x 13 Zellen)

AKKU-LADEGERÄT

Modell		EY0110
Elektronische Nennleistung		Siehe Leistungsschild auf der Unterseite des Ladegerätes.
Gewicht		0,78 kg, (1,72 lbs.)
Ladezeit		7,2 V	9,6 V	12 V	15,6 V	18 V	24 V
	1,2Ah	EY9065, EY9066	EY9080, EY9086	EY9001, EY9006
		20 Minuten
	1,7Ah		EY9180, EY9182	EY9101
			25 Minuten
	2,0Ah	EY916830 Minuten		EY9106	EY9136		EY911760 Minuten
				30 Minuten
	3,0Ah			EY9200	EY9230		EY921090 Minuten
				45 Minuten
	3,5Ah			EY9201	EY9231	EY925165 Minuten

Hinweis: Diese Tabelle kann Modelle enthalten, die möglicherweise in Ihrem Wohngebiet nicht angeboten werden. Bitte richten Sie sich nach den Angaben im Katalog.

Achtung: Vorsicht: Dieser Panasonic Multi-Bohrer und Schrauber ist ausschließlich zur Verwendung mit den Akkupacks EY9230, EY9136 vorgesehen. Die Verwendung von Akkupacks eines anderen Typs kann zu Schaden am Werkzeug und der Batterie führen und die Gefahr eines Brandes oder Verletzung von Personen in sich bergen.

VI. TECHNISCHE DATEN

HAUPTWERKZEUG

I. ZUSÄTZLICHE SICHERHEITSREGELN
