Produkttype	Trådløs slagboremaskin
Merke	Panasonic
Modell	EY6535
Strømforsyning	Oppladbart Ni-MH batteri 15,6 V DC
Batteritype	EY9230 (Ni-MH, 15,6 V, 3,0 Ah)
Tomgangshastighet (boremode)	0 – 650 o/min
Tomgangshastighet (slagmode)	0 – 2 200 o/min
Maksimalt dreiemoment (boring)	22,6 N·m
Maksimalt dreiemoment (slag)	127,5 N·m
Borekapasitet tre	27 mm
Borekapasitet metall	13 mm
Skrukapasitet (treskruer)	6,8 mm
Skrukapasitet (maskinskruer)	M5
Medfølgende chuck	Nøkkelfri chuck (EY9X003E) 1,6 – 13 mm
Total lengde	216 mm
Vekt (med batteri)	2,2 kg
Lader	EY0110 (nettspenning, 220-240 V)
Ladetid (batteri 3,0 Ah)	Omtrent 90 minutter
Sikkerhet	Automatisk brems, reverseringsspak med sentrallås, overbelastningsbeskyttelse
Vedlikehold	Rengjøres med tørr klut; ikke bruk vann eller løsemidler
Tilbehør (valgfritt)	Hurtigbyttechuck (EY9HX110E), sekskantbor 6,35 mm

Ofte stilte spørsmål - EY6535 PANASONIC

Hvordan skifter jeg chucken på boremaskinen EY6535?

For å skifte den nøkkelfrie chucken (EY9X003E), trykk på utløserknappen ved bunnen av chucken mens du trekker den fremover. Sørg for at verktøyet er koblet fra batteriet og at reverseringsspaken står i midtstilling.

Hvilket batteri skal brukes med modell EY6535?

Bruk kun Ni-MH-batteriet Panasonic EY9230 (15,6 V, 3,0 Ah) eller EY9136. Bruk av andre batterier kan skade verktøyet eller utgjøre en sikkerhetsrisiko.

Hvordan lader jeg batteriet riktig?

Koble laderen EY0110 til stikkontakten, sett batteriet helt inn. Den grønne lampen blinker under lading og slås av eller blinker raskt når ladingen er fullført. Et nytt eller lenge ubrukt batteri må lades i 24 timer for å oppnå full kapasitet. Ikke lad i for varme eller kalde omgivelser.

Hva gjør jeg hvis boremaskinen ikke starter?

Kontroller at batteriet er ladet og riktig satt inn. Sørg for at reverseringsspaken ikke står i midtstilling (låst). Hvis problemet vedvarer, la batteriet kjøle seg ned hvis det er varmt, eller kontakt en autorisert forhandler.

Hvordan stiller jeg inn tiltrekkingsmomentet?

Drei momentringen til ett av de 18 nummererte trinnene eller til boresymbolet. Test først på et lite viktig stykke. Et lavere moment hindrer at du skrur for dypt eller skader skruen.

Kan jeg bruke vanlige bor med hurtigbyttechucken?

Hurtigbyttechucken (EY9HX110E) godtar bare bor med sekskantskaft på 6,35 mm (1/4 tomme). For vanlige runde bor, bruk den medfølgende nøkkelfrie chucken.

Hvordan reverserer jeg rotasjonsretningen?

Flytt reverseringsspaken over avtrekkeren til venstre (fremover) eller høyre (bakover). Ikke aktiver den mens boremaskinen fortsatt går, da dette kan skade verktøyet. Sett den i midtstilling for å låse.

Hva er forskjellen mellom boremode og slagmode?

Boremode (borrotasjon) brukes til boring i tre og metall med bare rotasjon. Slagmode legger til en aksial hammerbevegelse for boring i mur, betong og tegl. Velg modus ved å skyve velgeren.

Hvordan rengjør og vedlikeholder jeg boremaskinen?

Bruk en tørr, ren klut til å tørke av utsiden. Bruk aldri vann, løsemidler eller flyktige stoffer. Rengjør jevnlig luftinntakene. Oppbevar verktøyet tørt og frostfritt.

Hva gjør jeg hvis boret setter seg fast?

Slipp avtrekkeren umiddelbart for å unngå overbelastning. Reverser rotasjonsretningen for å løsne boret. Hvis det fortsatt sitter fast, fjern batteriet og bruk en nøkkel til å løsne chucken.

BRUKSANVISNING EY6535 PANASONIC

1. Montering av hurtigchuck

1. Innsetting av bor (Bilde 8)

1. Uttaking av bor (Bilde 9)

1. Demontering av hurtigchuck

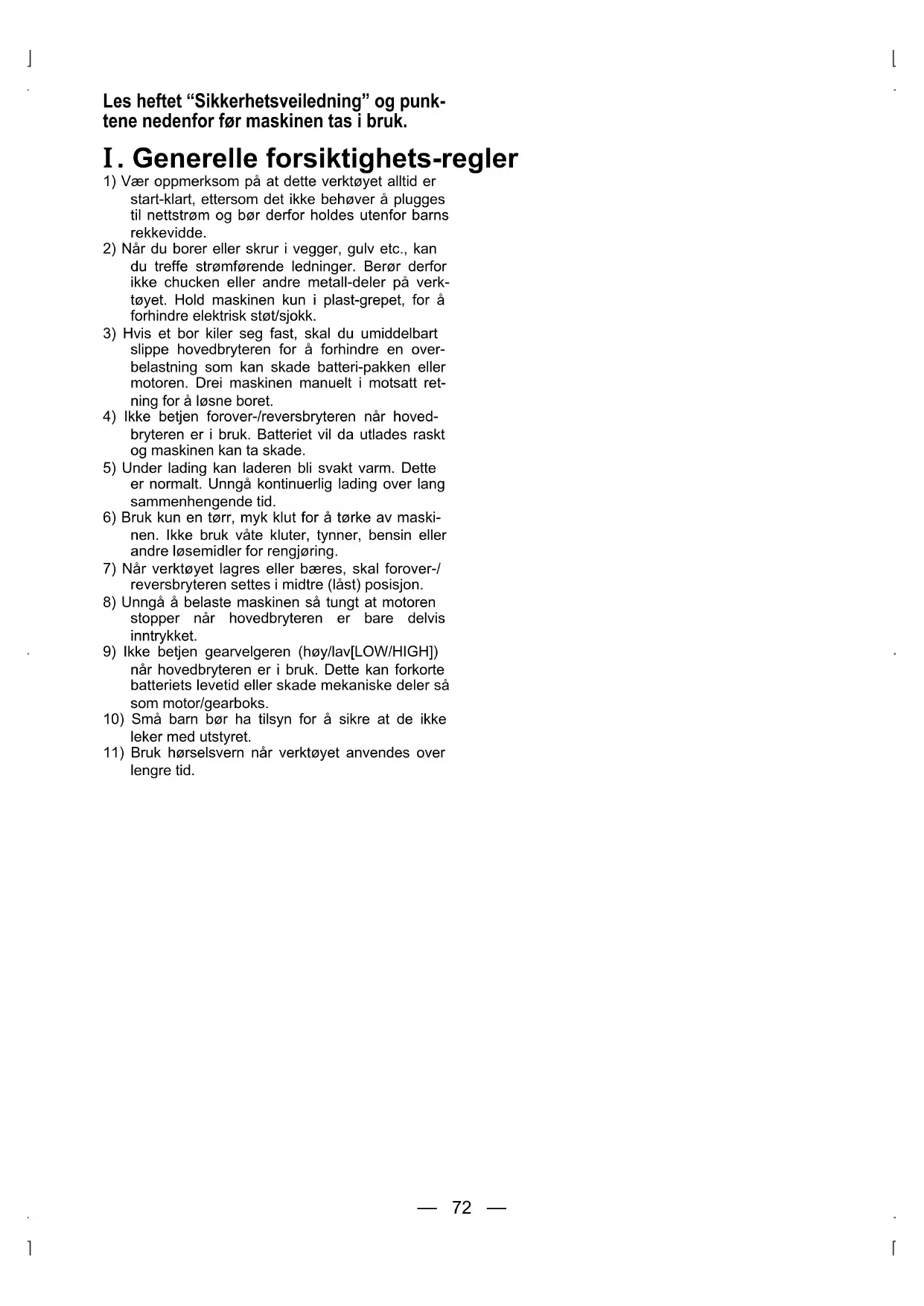

Les heftet "Sikkerhetsveiledning" og punktene nedenfor før maskinen tas i bruk.

I. Generelle forsiktighetsregler

1) Vær oppmerksom på at dette verktøyet alltid er startklart, ettersom det ikke behøver å plugges til nettstrøm, og bør derfor holdes utenfor barns rekkevidde. 2) Når du borer eller skrur i vegger, gulv etc., kan du treffe strømførende ledninger. Berør derfor ikke chucken eller andre metalldeler på verktøyet. Hold maskinen kun i plastgrepet for å forhindre elektrisk støt/sjokk. 3) Hvis et bor kiler seg fast, skal du umiddelbart slippe hovedbryteren for å forhindre en overbelastning som kan skade batteripakken eller motoren. Drei maskinen manuelt i motsatt retning for å løsne boret. 4) Ikke betjen forover-/reversbryteren når hovedbryteren er i bruk. Batteriet vil da utlades raskt og maskinen kan ta skade. 5) Under lading kan laderen bli svakt varm. Dette er normalt. Unngå kontinuerlig lading over lang sammenhengende tid. 6) Bruk kun en tørr, myk klut for å tørke av maskinen. Ikke bruk våte kluter, tynner, bensin eller løsemidler for rengjøring. 7) Når verktøyet lagres eller bæres, skal forover-/reversbryteren settes i midtre (låst) posisjon. 8) Unngå å belaste maskinen så tungt at motoren stopper når hovedbryteren er bare delvis inntrykket. 9) Ikke betjen girvelgeren (høy/lav [LOW/HIGH]) når hovedbryteren er i bruk. Dette kan forkorte batteriets levetid eller skade mekaniske deler som motor/girboks. 10) Små barn bør ha tilsyn for å sikre at de ikke leker med utstyret. 11) Bruk hørselvern når verktøyet anvendes over lengre tid.

II. Sammenstilling

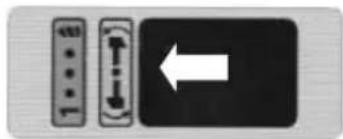

Velge funksjon

Velg funksjon	Bruk & materiale Originalt		illeggsutstyr Markedsført tilbehør
Drillbor/skrutrekker	Boring	TreMetall	13mm (1/2") nøkkelfriEY9X003E	Tre/metallHullsag
	Idriving	TreskruerMetallskruer		(+)(-) hodeTorr-hode
Slagboring		TreskruerMetallskruerTech-skruerPlastanker	Hurtigvekslingschuck til6,35mm (1/4")Sekskantet borkoneskaftbits(hurtigutøsertype)EY9HX110E	(+)(-) hodeTorr-hode
	Tiltrekking	Coach skrue(forsinket bolt)BoltmutterBetonganker		Sekskantfatning

Velg en egnet funksjon (drillboring, skrutrekkerfunksjon eller slagfunksjon) ved å skyve funksjonsvelgeren.

MERK: Når funksjonen velges, må batteriet tas ut av verktøyet eller revershendelen settes i

Drillboring/skrutrekker med clutchfunksjon

Montere eller demontere originalt ekstrautstyr eller tilbehør

Selve enheten må holdes over frysepunktet (0°C / 32°F) ved montering eller demontering av originalt ekstrautstyr eller tilbehør på firkantdrevet. Gummiputen i firkantdrevet som skyver kulen opp, kan bli stiv og hard i kulde. Dette krever ekstra kraft ved montering og demontering av tilbehør.

Bruke nøkkelfri drillchuck (EY9X003E)

ADVARSEL: Den nøkkelfrie drillchucken må KUN brukes i drillboringsfunksjon. Chucken er ikke beregnet til SLAGBORING. Chucken kan ødelegges og levetiden reduseres. Dessuten kan chucken og dens metalldeler, slik som trykknappen, fremre deler og bitset, bli veldig varme. For å unngå forbrenninger bør en bruke hansker og/eller la varme deler kjøle seg av før de håndteres.

Sørg for et trygt arbeidsmiljø. Når drillen trekkes ut av materialet, kan den nøkkelfrie drillchucken løsne hvis den utsettes for en trekkraft på 100 kg eller mer. Den vil i så fall plutselig sprette av. Utvis forsiktighet og unngå for stor trekkraft når drillen dras ut av materialet.

1. Montere den nøkkelfrie chucken (Fig. 2). Monter chucken ved å skyve hun-stopphaken nederst på chucken til firkantdrevet på verktøyspaken. Se til at chucken monteres forsvarlig fast på verktøyet.
2. Montere bitset (Fig. 3). Sett inn bitset og drei låseringen medurs (sett forfra) og hold muffen fast til klørne lukker seg helt igjen.
3. Demontere bitset (Fig. 4). Drei låseringen moturs (sett forfra). Demonter bitset.

ADVARSEL: Hvis bitset er vanskelig å løsne, kan de to låsemansjettene holdes fast med rørtenger som vris i hver sin retning (Fig. 5).

1. Demontere den nøkkelfrie chucken (Fig. 6). Chucken demonteres ved å trykke på PUSH-knappen slik at chucken løsner fra firkantdrevet.

Denne hurtigvekslingschucken er laget til å brukes sammen med Panasonic EY6535.

Øvre mansjett: Til montering eller demontering av bits.

Nedre mansjett: Til montering eller demontering av hurtigvekslingschuck.

Bruk 6,35 mm (1/4") sekskantbits.

For å sikre at bitset sitter forsvarlig fast, må det bare benyttes sekskantbits med 9,25 mm (3/8") stopphake. (Fig. 7)

ADVARSEL: Sørg for et trygt arbeidsmiljø. Når drillen trekkes ut av materialet, kan hurtigvekslingschucken løsne hvis den utsettes for en trekkraft på 50 kg eller mer. Chucken kan plutselig sprette av. Utvis forsiktighet og unngå for stor trekkraft når drillen trekkes ut.

1. Montering av hurtigvekslingschuck. Monter hurtigvekslingschucken ved å dra nedre mansjett fremover og skyve hun-stopphaken i bunnen av chucken til firkantdrevet på verktøyspaken.

Frigjør nedre mansjett for å sikre at hurtigvekslingschucken er forsvarlig festet på verktøyet.

1. Montere bitset (Fig.8) Dra Øvre mansjett på hurtigvekslingschucken forover og sett inn bitset. Frigjør nedre mansjett for å sikre at hurtigvekslingschucken er forsvarlig festet på verktøyet.
2. Demontere bitset (Fig.9) Dra Øvre mansjett på hurtigvekslingschucken forover og trekk ut bitset.

ADVARSEL: Slagmekanismen produserer varme. Firkantdrev og tilbehør kan bli meget varme og forårsake forbrenninger. For å unngå slike forbrenninger, bør en bruke hansker og/eller la varme deler få kjøle seg av før håndtering.

1. Demontere hurtigvekslingschucken. Dra nedre mansjett på hurtigvekslingschucken forover slik at den kan tas av.

Montere og demontere batteriet

1. Montere batteriet: Sett inn batteriet. Når det settes korrekt inn vil det smette på plass.
2. Demontere batteriet: Trykk de to knappene på batterisiden. Skyv batteriet ut av verktøyet.

III. BRUK

Bruke bryteren

1. Farten øker ut i fra trykkbelastning på utløseren. Når arbeidet starter, trykk så vidt på utløseren for å starte rotasjonen langsomt.
2. Det blir brukt en elektronisk feedback regulator for å gi et sterkt dreiemoment selv ved lav hastighet.
3. Bremsen kobles inn når startbryteren slippes og motoren stanser omgående.

Bruke reversjonsbryteren

(Fremover( )asebryter, bakover()

ADVARSEL: Bruk ikke reverserspaken før spindelen har stoppet helt å rotere. Girskifte mens borhylsen roterer kan skade verktøyet.

1. For rotering i reversretning settes denne bryteren i revers-posisjonen. Kontroller at rotasjonsretningen er riktig før bruk.
2. Etter bruk, sett koplingsspaken i midtstilling (låsebryter). (Fig. 10)

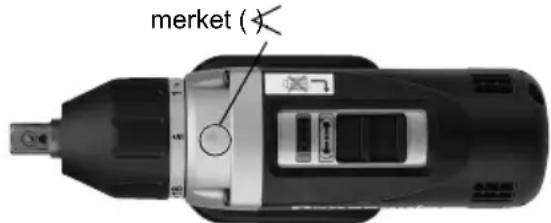

Stille inn stramningsmomentet

Still stramningsmomentet inn på en av 18 mulige innstillinger eller på " posisjon avhengig av arbeidet som skal gjøres.

ADVARSEL: Test innstillingen før det aktuelle arbeidet gjøres. (Still skalaen inn på dette

ADVARSEL: For å forhindre at verktøyet blir for varmt på utsiden, må det ikke gå kontinuerlig ved at batteriet stadig skiftes ut med et nyoppladet.

• Ventilasjonshullene på siden av verktøyet må ikke dekkes til under bruk. Det kan resultere i funksjonssvikt.
• Slagmekanismer produserer varme. Firkantdrev og tilbehør kan bli meget varme. De kan forårsake forbrenninger. Overbelast ikke verktøyet (motoren). Det kan ødelegges.
• Hold hender og kroppen for øvrig borte fra ventilasjonshullene, den varme luften kan forårsake forbrenninger. Når verktøyet går på et NI-MH batteri, må arbeidsstedet være godt ventilert.

For riktig bruk av batteripakken Ni-MH Batteripakke EY9230

• Lad Ni-MH batteriet helt opp for lagring for å sikre lengre levetid.
• Temperaturen må være mellom 0°C (32°F) og 40°C (104°F) . Hvis batteripakken brukes når batteritemperaturen er under 0°C (32°F) , kan det være at verktøyet ikke fungerer skikkelig. I så fall, lad batteriet helt opp, for at det skal fungere skikkelig. Når du ikke bruker batteripakken, skal den oppbevares borte fra metallgjenstandene som binders, mynter, nøkler, spiker, skruer osv., fordi de kan ha en elektrisk forbindelse med batteripakken. Kortslutningen kan forårsake gnister, forbrenning eller brann.
• Ved drift av Ni-MH batteri, sørg for at stedet er godt ventilert.

Oppbevaring av batteriet

Resirkulering av batteri

VIKTIG: Vern om miljøet og resirkuler batteriet ved å levere det inn til en offentlig godkjent mottaker av brukte batterier, dersom dette finnes i landet der du bor.

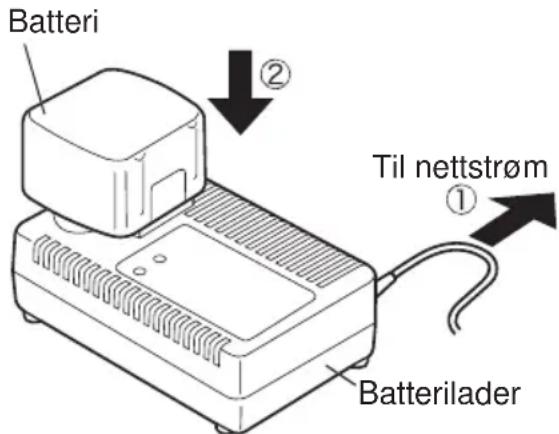

Lading

MERK: Når du lader batteripakken for første gang eller etter lengre tids lagring, må det lades i 24 timer for å oppnå full kapasitet.

Batterilader (EY0110)

1. Laderen tilkobles nettstrøm.

MERK: Det kan oppstå gnister når støpselet settes i vekselstrømskontakten, men dette er ikke noe sikkerhetsmessig problem.

1. Sett batteriet i laderen. Trykk helt ned.

1. Under lading lyser ladelampen hele tiden. Når ladingen er fullført, sørger automatikk i lade-elektronikken for å forhindre overlading.

Lading vil ikke skje hvis batteriet er for varmt (for eksempel rett etter ekstremt tunge belastninger).

Kjøl ned laderen når det lades mer enn to batteripakker etter hverandre. - Ikke stikk fingrene inn i kontakthullet når du holder laderen eller under andre omstendigheter.

ADVARSEL: Ikke bruk strøm fra en motorgenerator.

• Ikke dekk til ventilasjonshullene på laderen og batteripakken.
• Kople laderen fra strømkilden når den ikke er i bruk.

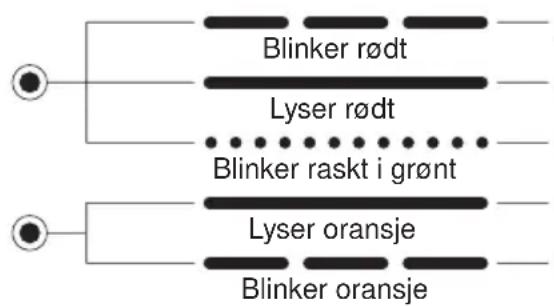

IV. INDIKATORLAMPER

• Det kan variere hvor stort stramningsmomentet skal være, avhengig av boltens materiale og størrelse, samt materialet den skal drives i. Velg et moment som passer til arbeidet som skal gjøres. Referanseverdier finnes nedenfor.

(De oppgitte verdiene kan variere avhengig av stramningsforholdene.)

FAKTORER SOM PÅVIRKER STRAMNINGSMOMENTET

Stramningsmomentet påvirkes av en rekke faktorer, blant annet de som er angitt under. Når en stramning er gjort, må momentet sjekkes med en momentnøkkel.

1) Spenning

Når batteriet er nesten utladet, vil spenningen minke og stramningsmomentet synke.

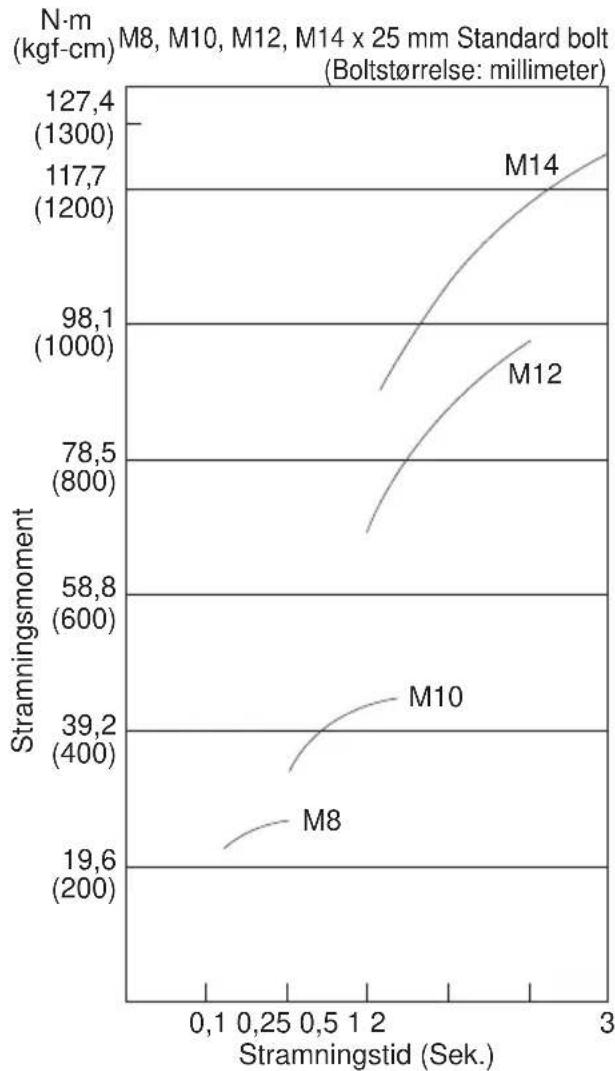

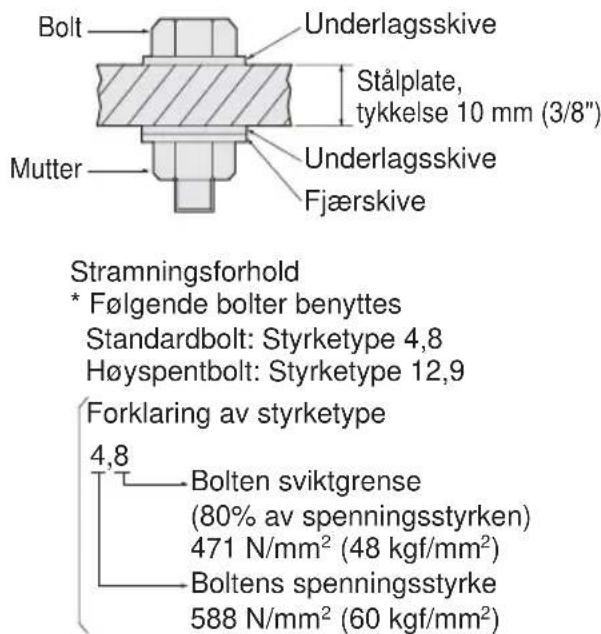

Boltstramningsforhold

2) Stramningstid

Jo lengre stramningstid, desto større stramningsmoment. Stort stramningsmoment betyr ikke nødvendigvis større effektivitet, men kan tvert imot resultere i at verktøyets levetid reduseres.

3) Ulike boltdiametre

Boltens diameter har innvirkning på stramningsmomentet. Generelt kan det sies at stramningsmomentet øker med boltdiameteren.

4) Stramningsforhold

• Stramningsmomentet vil variere, selv med samme bolt, avhengig av grad, lengde og momentkoeffisient (den koeffisienten som er indikert av produsenten på fabrikken).
• Stramningsmomentet vil variere selv med samme materiale (f.eks. stål) som bolten skal festes i, avhengig av overflatefinishen.
• Stramningsmomentet reduseres kraftig når både bolten og mutteren begynner å rotere.

5) Muffeklaring

Momentet reduseres hvis en sekskantet muffe av feil størrelse brukes til å stramme bolten med.

6) Bryter (for variabel hastighetskontroll)

Momentet reduseres hvis verktøyet brukes uten at bryteren trykkes skikkelig inn.

7) Tilkoplet adapter påvirkning

Stramningsmomentet reduseres når verktøyet brukes med universalskjøt eller tilkoplet adapter.

V. TILBEHØR

Bruk bare bits som passer til drillchuckens størrelse.

Bruk Panasonics originale nøkkelfrie drillchuck (EY9X003E) og hurtigvekslingschuck (EY9HX110E) for å sikre maksimal yteevne.

VI. TEKNISKE DATA

HOVEDENHET

Model EY6535
			Drillboring/Skrutrekkerfunksjon	Slagboring (NB: Nøkkelfri drillchuck pågressive brukes til slagboring)
Maks. anbefalt kapasitet	Boring	Boring i tre ø 27 mm (1 - 1/16")	Uegnet
		Boring i metall ø 13 mm (1/2")
	Festing av skruer	Maskinskruer M5 Uegnet
		Treskruer ø 6,8 mm (17/64")
		Tech skrue ø	6 mm (15/64")
		Coach skrue (forsinket bolt)	Ø10 mm (3/8")
	Festing av bolter Uegnet			Standard bolt: M12 Høyspentbolt: M10
Tomgangshastighet 0 - 650 / min (rpm) 0 - 2200 / min (rpm)
Maksimum moment			22,6 Nm (230 kgf-cm)	127,5Nm (1300 kgf-cm) for stramming av høyspent bolt
Clutchmoment			Cirka 1.0 Nm (10 kgf-cm) - 5,4 Nm (55kgf-cm)	—
Slag per minutt			—	0 - 3300 / min (ipm)
Motor			DC Motor 15,6V
Firkantdrev			12.7 mm (1/2") firkantdrev med kulestopphake.
Vekt (med batteri)			2,2 kg (4,8 lbs)
Total lengde			216 mm (8-1/2")

MERK: Modell-utvalg og tilbehør kan variere fra land til land. Ikke alle varianter som er vist her selges i Norge. Se norsk brosjyre og prisliste for korrekt utvalg.

ADVARSEL: Dette Multi Drillboret og Skrutrekken fra Panasonic er beregnet til bruk bare sammen med batteri type EY9230, EY9136. Bruk av andre batterityper kan ødelegge verktøyet og batteriet og kan i tillegg medføre brannfare og personskader.
