Tipo de producto	Taladro atornillador inalámbrico de percusión
Marca	Panasonic
Modelo	EY6535
Alimentación	Batería recargable Ni-MH 15,6 V CC
Tipo de batería	EY9230 (Ni-MH, 15,6 V, 3,0 Ah)
Velocidad en vacío (modo taladrado)	0 – 650 rpm
Velocidad en vacío (modo percusión)	0 – 2 200 rpm
Par máximo (taladrado)	22,6 N·m
Par máximo (percusión)	127,5 N·m
Capacidad taladrado madera	27 mm
Capacidad taladrado metal	13 mm
Capacidad atornillado (tornillo para madera)	6,8 mm
Capacidad atornillado (tornillo de máquina)	M5
Portabrocas suministrado	Portabrocas sin llave (EY9X003E) 1,6 – 13 mm
Longitud total	216 mm
Peso (con batería)	2,2 kg
Cargador	EY0110 (red, 220-240 V)
Tiempo de carga (batería 3,0 Ah)	Aproximadamente 90 minutos
Seguridad	Freno automático, palanca de inversión con bloqueo central, protección contra sobrecargas
Mantenimiento	Limpiar con un paño seco; no utilizar agua ni disolvente
Accesorios opcionales	Portabrocas de cambio rápido (EY9HX110E), brocas de hexágono interior de 6,35 mm

Preguntas frecuentes - EY6535 PANASONIC

¿Cómo cambiar el portabrocas del taladro EY6535?

Para cambiar el portabrocas sin llave (EY9X003E), presione el botón de liberación situado en la base del portabrocas mientras tira de él hacia adelante. Asegúrese de que la herramienta esté desconectada de la batería y que la palanca de inversión esté en posición central.

¿Qué batería usar con el modelo EY6535?

Use exclusivamente la batería Ni-MH Panasonic EY9230 (15,6 V, 3,0 Ah) o la EY9136. El uso de otras baterías puede dañar la herramienta o presentar un riesgo de seguridad.

¿Cómo cargar la batería correctamente?

Conecte el cargador EY0110 a la red, inserte la batería completamente. El indicador verde parpadea durante la carga y se apaga o parpadea rápidamente cuando la carga está completa. Una batería nueva o que no se ha utilizado durante mucho tiempo debe cargarse 24 horas para recuperar su plena capacidad. No cargue en un ambiente demasiado caliente o demasiado frío.

¿Qué hacer si el taladro no arranca?

Verifique que la batería esté cargada y correctamente colocada. Asegúrese de que la palanca de inversión no esté en posición central (bloqueo). Si el problema persiste, deje que la batería se enfríe si está caliente, o consulte a un distribuidor autorizado.

¿Cómo ajustar el par de apriete?

Gire el anillo de ajuste del par a uno de los 18 niveles numerados o al símbolo de taladrado. Pruebe primero en una pieza poco importante. Un ajuste más bajo evitará atornillar demasiado profundo o dañar el tornillo.

¿Puedo usar una broca común con el portabrocas de cambio rápido?

El portabrocas de cambio rápido (EY9HX110E) acepta solo brocas con vástago hexagonal de 6,35 mm (1/4 pulgada). Para brocas redondas clásicas, use el portabrocas sin llave suministrado.

¿Cómo invertir el sentido de giro?

Desplace la palanca de inversión ubicada encima del gatillo hacia la izquierda (giro hacia adelante) o hacia la derecha (giro hacia atrás). No la accione nunca cuando el taladro aún esté girando, ya que podría dañar la herramienta. Colóquela en el centro para bloquear.

¿Cuál es la diferencia entre el modo taladrado y el modo percusión?

El modo taladrado (accionamiento de broca) es para taladrar madera y metal con solo rotación. El modo percusión añade un movimiento de golpe axial para taladrar mampostería, hormigón y ladrillo. Seleccione el modo deslizando el selector.

¿Cómo limpiar y mantener el taladro?

Use un paño seco y limpio para limpiar el exterior. Nunca use agua, disolvente o productos volátiles. Limpie regularmente los orificios de ventilación. Guarde la herramienta en un lugar seco y protegido de heladas.

¿Qué hacer en caso de bloqueo de la broca?

Suelte inmediatamente el gatillo para evitar una sobrecarga. Invierta el sentido de giro para liberar la broca. Si sigue atascada, retire la batería y use una llave para aflojar el portabrocas.

MANUAL DE USUARIO EY6535 PANASONIC

Taladro y destornillador sin cable eléctrico

Antes de usar este aparato por primera vez, lea todas las instrucciones de este manual y guarde el manual para poder consultarlo en el futuro.

Lea el libro de "instrucciones de seguridad" y lo siguiente antes de empezar a usar.

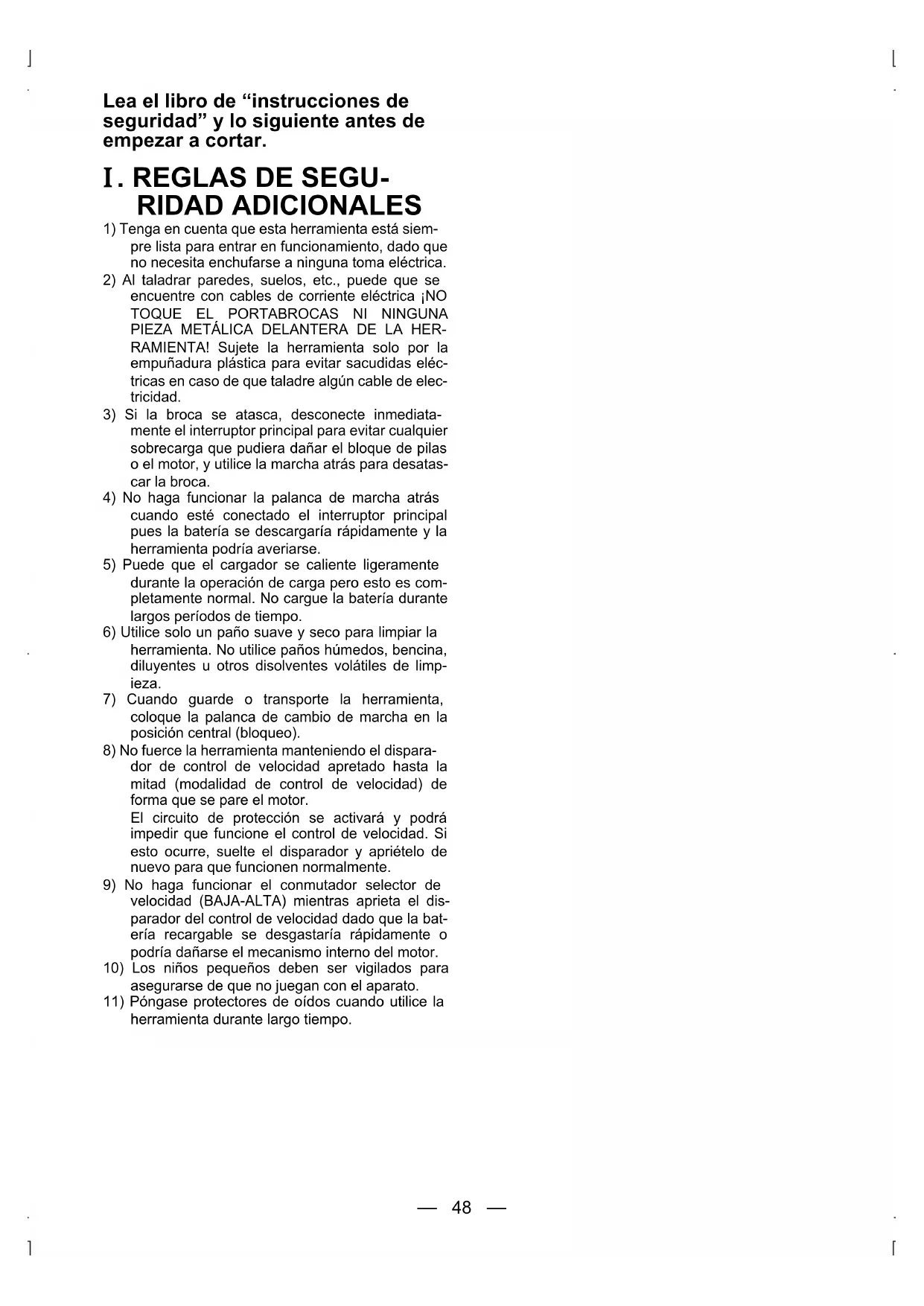

I. REGLAS DE SEGURIDAD ADICIONALES

1) Tenga en cuenta que esta herramienta está siempre lista para entrar en funcionamiento, ya que no necesita enchufarse a ninguna toma eléctrica. 2) Al taladrar paredes, suelos, etc., podría encontrarse con cables de corriente eléctrica. ¡NO TOQUE EL PORTABROCAS NI NINGUNA PIEZA METÁLICA DELANTERA DE LA HERRAMIENTA! Sujete la herramienta solo por la empuñadura plástica para evitar sacudidas eléctricas en caso de que taladre algún cable de electricidad. 3) Si la broca se atasca, desconecte inmediatamente el interruptor principal para evitar cualquier sobrecarga que pudiera dañar el bloque de pilas o el motor, y utilice la marcha atrás para desatascar la broca. 4) No haga funcionar la palanca de marcha atrás cuando está conectado el interruptor principal porque la batería se descargaría rápidamente y la herramienta podría averiarse. 5) Puede que el cargador se caliente ligeramente durante la operación de carga, pero esto es completamente normal. No cargue la batería durante largos periodos de tiempo. 6) Utilice solo un paño suave y seco para limpiar la herramienta. No utilice paños húmedos, bencina, diluyentes u otros disolventes volátiles de limpieza. 7) Cuando guarde o transporte la herramienta, coloque la palanca de cambio de marcha en la posición central (bloqueo). 8) No fuerce la herramienta manteniendo el disparador de control de velocidad apretado hasta la mitad (modalidad de control de velocidad) de forma que se pare el motor.

El circuito de protección se activará para impedir que funcione el control de velocidad. Si esto ocurre, suelte el disparador y apriételo de nuevo para que funcione normalmente.

9) No haga funcionar el conmutador selector de velocidad (BAJA-ALTA) mientras aprieta el disparador del control de velocidad, dado que la batería recargable se desgastaría rápidamente o podría dañarse el mecanismo interno del motor. 10) Los niños deben ser vigilados para asegurarse de que no juegan con el aparato. 11) Póngase protectores de oídos cuando utilice la herramienta durante mucho tiempo.

II. MONTAJE

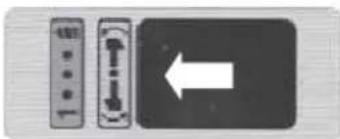

Selección del modo

Selección del modo	Aplicaciones y material de trabajo		Opciones originales	Accesorios de vente en el mercado
Impulsor de taladro	Taladrado	Madera Metal	Portabrocas sin llave de 13 mm (1/2") EY9X003E	Madera/metal Sierra tubular giratoria
	Impulsión	Tornillo para materia Tornillo para metal		Cabeza (+)(-) Cabeza hexagonal
Impacto		Tornillo para materia Tornillo para metal Tornillo技术水平 Anclaje de plástico	Portabrocas de cambio=rápido para brocas de fuste hexagonal de 6,35 mm (1/4") ( Tipo de=rápida liberación) EY9HX110E	Cabeza (+)(-) Cabeza hexagonal
	Apriete	Tornillo para materia deckebeza cuadrada (tirafondo) Tuerca de perno Anclaje de hormigón		Casquillo hexagonal

Seleccione el modo apropiado (modo de impulsor de taladro o modo de impacto) deslizando el selector de modo.

Nota: Cuando seleccione el modo, desconecte el bloque de baterías de la herramienta o ponga

la palanca de inversión en la posición central (enclavamiento del conmutador).

No accione el selector de modo hasta que el vástago haya dejado de girar por completo.

Modo de impulsor de taladro con referencia de embrague

Modo de impacto

Montaje y desmontaje de componentes y accesorios originales

Mantenga el cuerpo de la herramienta por encima del punto de congelación (0°C, 32°F) cuando monte o desmonte componentes y accesorios originales en el impulsor cuadrado del cuerpo de la herramienta. La goma amortiguadora del impulsor cuadrado, que sirve para empujar la bola, puede endurecerse si se pone por debajo del punto de congelación. En esta situación, se requiere más fuerza para montar y desmontar los accesorios.

Empleo del portabrocas de apriete sin llave (EY9X003E)

PRECAUCIÓN: · Emplee el portabrocas de apriete sin llave SOLO en el modo de impulsor de taladro del EY6535. Este portabrocas no está diseñado para ser utilizado en el MODO DE IMPACTO.

Podría dañarse y se reduciría su vida útil. Además, el portabrocas y sus partes metálicas, tales como el botón, las partes frontales y la broca, pueden calentarse mucho. Para evitar quemaduras en la piel, póngase guantes de trabajo y/o deje que se enfríen las partes calientes antes de manipularlas.

• Asegúrese de que el lugar de trabajo sea seguro. Cuando retire el taladro del material de trabajo, el portabrocas de apriete sin llave podría separarse si se somete a una fuerza de tiro de 100 kg o mayor. La separación será súbita. Tenga cuidado y evite aplicar fuerza excesiva para separar el taladro del material de trabajo.
• Colocación del portabrocas de apriete sin llave (Fig. 2)

Coloque el portabrocas deslizando la hendidura hembra de la parte inferior del portabrocas al impulsor cuadrado del cuerpo de la herramienta. Asegúrese de que el portabrocas quede firmemente conectado al cuerpo.

1. Inserción de la broca (Fig. 3)

Inserte la broca y gire el collar de enclavamiento hacia la derecha (mirando desde delante) reteniendo el manguito hasta que se cierren firmemente las garras.

1. Extracción de la broca (Fig. 4)

Gire el collar de enclavamiento hacia la izquierda (mirando desde delante).

Entonces, extraiga la broca.

PRECAUCIÓN: Si la broca del taladro está demasiado dura para poder extraerla, retenga los dos collares de enclavamiento con llaves de tubos y gírelos en direcciones opuestas. (Fig. 5)

1. Separación del portabrocas de apriete sin llave (Fig. 6)

Para separar el portabrocas, PRESIONE el botón para liberar el portabrocas del impulsor cuadrado.

PRECAUCIÓN: La cuchilla de la broca del taladro está afilada. Asegúrese de extraer la broca del taladro antes de colocar y separar el portabrocas de apriete sin llave.

Empleo del portabrocas de cambio rápido (EY9HX110E)

Este portabrocas de cambio rápido está diseñado para ser utilizado con los modelos EY6535 Panasonic.

Collar superior:

Para insertar o extraer la broca

Collar inferior:

Para montar o desmontar el portabrocas de cambio rápido

Emplee brocas hexagonales de 6,35 mm (1/4").

Para asegurar la correcta fijación de la broca, emplee solo brocas hexagonales con retén de 9,25 mm (3/8"). (Fig. 7)

PRECAUCIÓN: Asegúrese de que el lugar de trabajo sea seguro. Cuando retire la broca del material de trabajo, el portabrocas de cambio rápido podría separarse si se somete a una fuerza de tiro de 50 kg o mayor. La separación será súbita. Tenga cuidado y evite aplicar fuerza excesiva para separar la broca del material de trabajo.

1. Colocación del portabrocas de cambio rápido: Coja el portabrocas de cambio rápido tirando hacia delante del collar inferior y deslizando la hendidura hembra de la parte inferior del portabrocas al impulsor cuadrado del cuerpo de la herramienta.

Libere el collar inferior para asegurar que el portabrocas de cambio rápido queda firmemente conectado al cuerpo.

1. Inserción de la broca (Fig. 8)

Tire hacia delante del collar superior del portabrocas de cambio rápido, e inserte la broca. Libere el collar inferior para asegurarse de que la broca quede firmemente conectada al portabrocas.

1. Extracción de la broca (Fig. 9)

Tire hacia delante del collar superior del portabrocas de cambio rápido, y luego tire de la broca.

PRECAUCIÓN: El mecanismo de impacto genera calor. El impulsor cuadrado y el accesorio pueden calentarse mucho y causar quemaduras en la piel. Para evitar quemaduras en la piel, póngase guantes de trabajo y/o deje que se enfríen las partes calientes antes de manipularlas.

1. Separación del portabrocas de cambio rápido

Tire hacia delante del collar inferior del portabrocas de cambio rápido para desmontarlo.

Colocación o extracción del bloque de baterías

1. Para conectar el bloque de baterías:

Inserte el bloque de baterías. Se acopla en posición con un sonido de confirmación para indicar que la conexión es correcta.

1. Para extraer el bloque de baterías:

Presione los dos botones que hay a los lados del bloque de baterías. Deslice el bloque de baterías afuera del cuerpo de la herramienta.

III. FUNCIONAMIENTO

Funcionamiento del interruptor

1. Aumenta la velocidad según la cantidad de presión del gatillo. Cuando empiece a trabajar, apriete levemente el gatillo para comenzar la rotación con lentitud.
2. Se utiliza un controlador electrónico de retroalimentación para brindar un par de apriete fuerte incluso a baja velocidad.
3. El freno funciona cuando se suelta el gatillo y el motor se detiene inmediatamente.

Funcionamiento de la palanca de inversión

(Hacia delante (enclavamiento del interruptor), inversión (

PRECAUCIÓN: No accione la palanca de inversión hasta que la rotación del vástago se haya detenido por completo. Si se inicia la rotación del portabrocas, podría dañar la herramienta.

1. Para una rotación inversa, ponga la palanca en la posición de inversión. Compruebe la dirección de la rotación antes de empezar a trabajar.
2. Después de la utilización, ponga la palanca en su posición central (enclavamiento del interruptor). (Fig. 10)

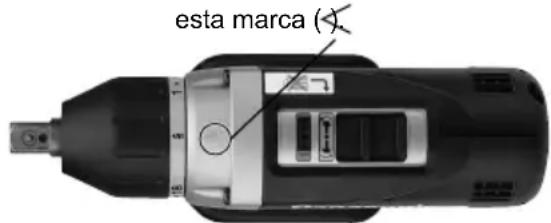

Ajuste el par a uno de los 18 ajustes posibles o a la posición '' que sea necesaria para hacer el trabajo.

PRECAUCIÓN: Haga una prueba utilizando el ajuste elegido antes de hacerlo funcionar en la práctica. Ajuste la escala en

PRECAUCIÓN: Para eliminar el incremento excesivo de la temperatura en la superficie de la herramienta, no haga funcionar la herramienta continuamente, es decir, cambie los bloques de baterías uno tras otro.

• No cierre los orificios de ventilación de los lados del cuerpo, mientras la herramienta está en funcionamiento. De lo contrario, el funcionamiento podrá verse adversamente afectado y ocasionarse una avería de la herramienta.
• El mecanismo de impacto genera calor. El impulsor cuadrado y el accesorio se calientan mucho. Pueden causar quemaduras.
• No cause una energía excesiva en la herramienta (motor). Podría causar daños en la herramienta.
• Mantenga el cuerpo y la piel apartados de la ventilación de escape

para evitar el peligro de quemaduras con el aire caliente.

• Cuando utilice la herramienta con un bloque de baterías de Ni-MH, asegúrese de que el lugar de trabajo esté bien ventilado.

Para un uso apropiado del bloque de baterías

Bloque de baterías EY9230

• Cargue completamente la pila de Ni-MH antes de almacenarla para asegurar una larga vida útil.
• La variación de temperatura ambiente es de entre 0°C (32°F) y 40°C (104°F).

Si se utiliza el bloque de pilas secas cuando la temperatura de la pila es inferior a 0°C (32°F), la herramienta puede que no funcione debidamente. En tal caso, cargue la pila hasta que esté completamente cargada para su uso apropiado.

• Cuando no utilice el paquete de baterías, manténgalo alejado de objetos metálicos como ganchos de papel, monedas, llaves, clavos, tornillos y otros objetos de metal que puedan completar una conexión de un terminal a otro. Un cortocircuito entre los terminales de la batería puede producir chispas, quemaduras o incendio.
• Cuando utilice un bloque de pilas secas Ni-MH, verifique que el lugar esté bien ventilado.

Vida útil del bloque de pilas

Las baterías recargables tienen una vida útil limitada. Si solo funciona durante un corto período de tiempo después de cargar el bloque de pilas, deben reemplazarse por uno nuevo.

Nota: El uso en condiciones extremas de calor o frío hará que disminuya la capacidad de funcionamiento por cada carga.

Reciclado de la batería

ATENCIÓN: Para proteger el medio ambiente y reciclar materiales, asegúrese de deshacerse de la batería llevándola a los puntos designados oficialmente, si los hubiera en su país.

Carga

Nota: Cargue un bloque de baterías nuevo, o un bloque de baterías que no haya sido utilizado durante mucho tiempo, durante 24 horas seguidas para que las baterías se carguen totalmente.

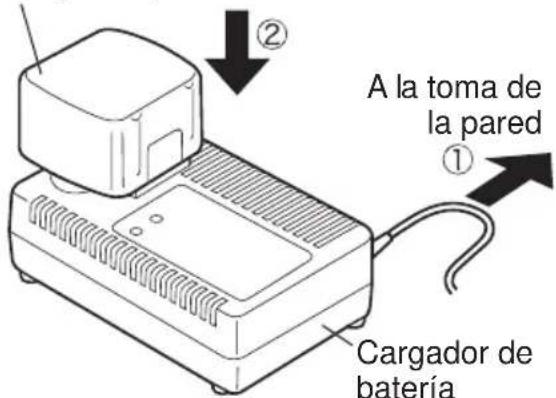

Cargador de batería (EY0110)

1. Enchufe el cargador en la fuente de alimentación. Nota: Se pueden producir chispas cuando se inserta el enchufe en la alimentación eléctrica de CA, pero esto no es un problema en términos de seguridad.
2. Meta firmemente el bloque de pilas en el cargador.

Bloque de pilas

1. La luz indicadora de energía permanecerá encendida durante la carga.

Cuando haya terminado la carga, se activará automáticamente un conmutador electrónico interno para impedir cualquier sobrecarga.

• No puede cargar el bloque de pilas si está demasiado caliente (por ejemplo, inmediatamente después de haber trabajado mucho con la taladradora).

La luz naranja de reserva se encenderá hasta que se enfríe suficientemente el bloque de pilas y cuando esta luz se apague, la carga comenzará automáticamente.

1. Cuando la carga termina, la luz indicadora comenzará a parpadear en color verde.
2. Si se dan cualquiera de las condiciones que hacen que el bloque de batería se vuelva demasiado frío, no se utilice el paquete de batería

durante mucho tiempo, la luz indicadora de carga está encendida. En este caso, la carga demora más para cargar totalmente el paquete de batería que en el tiempo de carga normal.

• Si se vuelve a colocar un paquete de batería totalmente cargado en el cargador, se encenderá la luz de carga. Luego de algunos instantes, la lámpara de carga destellará rápidamente para indicar que la carga se ha completado.
• Si la lámpara de carga no se enciende inmediatamente después de enchufar el cargador, o si después del tiempo de carga estándar la lámpara no se apaga, consulte con un distribuidor autorizado.

Nota: • Cuando se vaya a cargar una pila fría (unos 5 °C (41 °F) o menos) en un cuarto cálido, deje la pila en la habitación durante al menos una hora y cárguela cuando se haya calentado a la temperatura de la habitación. De lo contrario, el paquete de batería puede no cargarse totalmente.

• Deje que se enfríe el cargador al cargar más de dos paquetes de pilas de forma consecutiva.
• No introduzca sus dedos dentro del hueco del contacto, cuando esté sujetando el cargador o en ninguna otra ocasión.

PRECAUCIÓN: No utilice una fuente de alimentación proveniente de un generador motorizado.

No cubra las aberturas de ventilación del cargador y del bloque de pilas secas. Desconecte el cargador cuando no esté en uso.

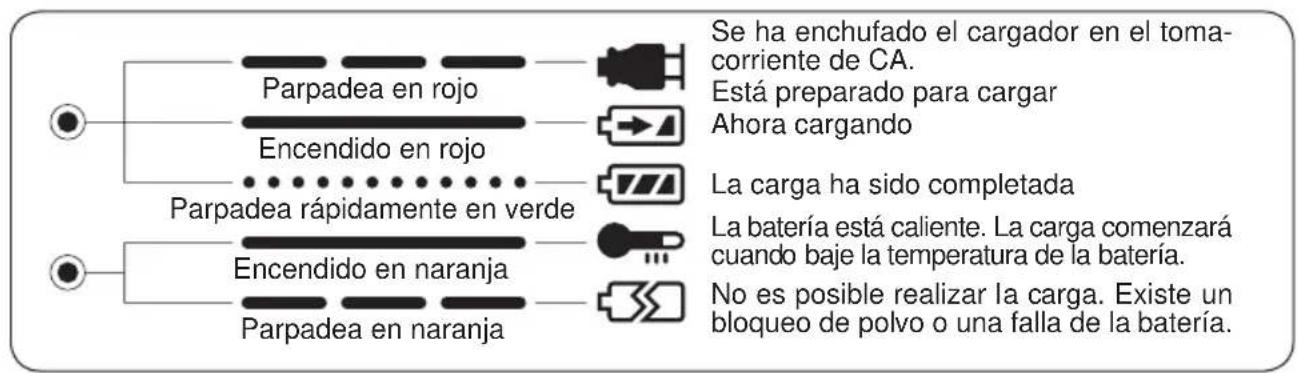

IV. LUCES INDICADORAS

PAR DE APRIETE

• La potencia necesaria para apretar un perno es distinta según el material del que está hecho el perno y su tamaño, así como del material al que se emperna. Seleccione la duración de apriete de forma consecuente. A continuación se muestran valores de referencia. (Puede variar según las condiciones de apriete.)

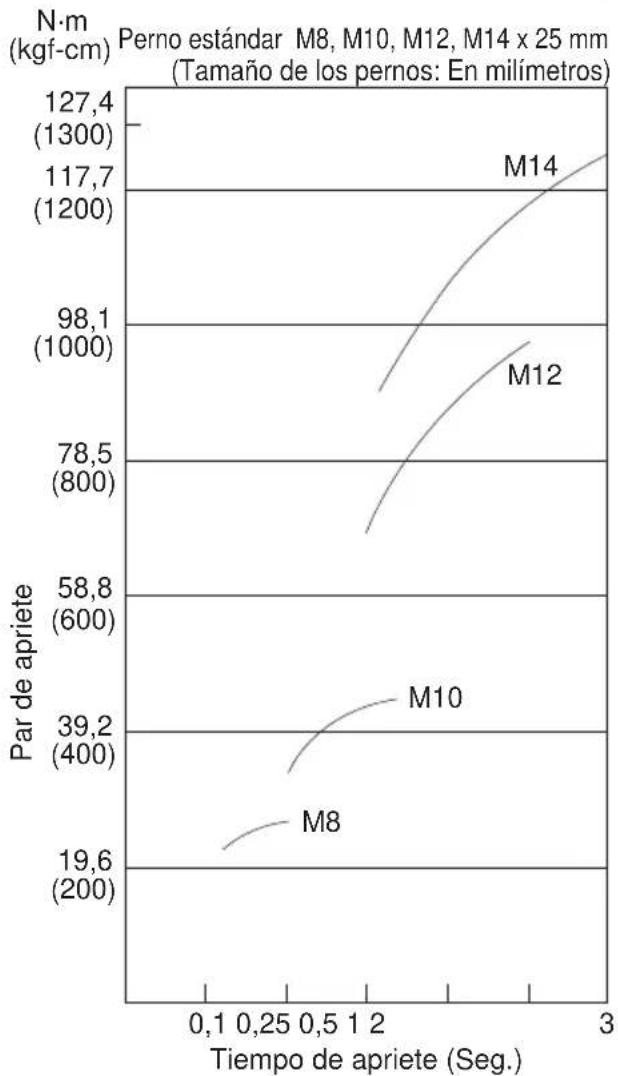

FACTORES QUE AFECTAN EL PAR DE APRIETE

El par de apriete se ve afectado por muchos factores, entre los que se enunciarán los siguientes. Después del apriete, compruebe siempre el par con una llave dinamométrica.

1) Tensión

Cuando el bloque de baterías está casi descargado, baja la tensión y se reduce el par de apriete.

Condiciones de apriete de pernos

Condiciones de apriete

• Se emplean los pernos siguientes.

Perno estándar: Tipo de resistencia 4,8. Tipo de gran resistencia a la tracción 12,9.

Explicación del tipo de resistencia

4,8

(80% de resistencia a la tracción)

471 N/mm² (48 kgf/mm²)

Resistencia a la tracción del perno de

588 N/mm² (60 kgf/mm²)

2) Tiempo de apriete

Cuanto más largo es el tiempo de apriete, mayor es el par de apriete. Sin embargo, el apriete durante un tiempo excesivo no añade nada de valor y reduce la vida útil de la herramienta.

3) Diferencia en el diámetro de los pernos

El diámetro de los pernos afecta el par de apriete.

Por lo general, a medida que aumenta el diámetro del perno, aumenta el par de apriete.

4) Condiciones de apriete

• El par de apriete varía, incluso con el mismo perno, de acuerdo con el grado, longitud y coeficiente de par de apriete (el coeficiente fijo indicado por el fabricante después de la producción).
• El par de apriete variará incluso con el mismo material de empernado (por ejemplo, acero) según el acabado de la superficie.

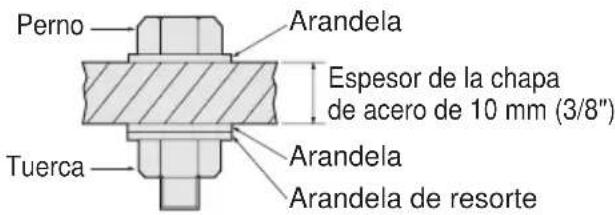

• El par de apriete se reduce en gran medida cuando el perno y la tuerca empiezan a girar al mismo tiempo.

5) Juego libre del casquillo - El par de apriete se reduce si se usa un casquillo con una configuración del tamaño distinto de los lados para apretar el perno. 6) Interruptor (gatillo de control de velocidad variable) El par de apriete se reduce si se usa la unidad con el interruptor en posición no completamente apretada. 7) Efecto de un adaptador de conexión El par de apriete se reduce si se añade una junta universal o un adaptador de conexión.

Utilice solo brocas adecuadas al tamaño del portabrocas del taladro.

Emplee el portabrocas de apriete sin llave (EY9X003E) y el portabrocas de cambio rápido (EY9HX110E) originales de Panasonic para encontrar el máximo rendimiento.

VI. ESPECIFICACIONES

UNIDAD PRINCIPAL

Modelo EY6535
			Modo de impulsor de taladro	Modo de impacto (Precaún: No emlee el portabrocas de apriete sin llave para el modo de impacto)
Capacidadesmaximums recomendedas	Taladra do	Taladrado en madera	ø 27 mm (1 - 1/16")	No es possible
		Taladrado en metal	ø 13 mm (1/2")
	Impulsiónde tornillos	Tornillo maquinado	M5 No es posible
		Tornillo para madera	ø 6,8 mm (17/64")
		Tornillo para metal	ø 6 mm (15/64")
		Tornillo para madera de cabeza cuadrada(tirafondo)	ø10 mm (3/8")
	Apriete de pernos No es posiblen			Perno estándar: M12 Perno de gran resistencia a la tracción: M10
Velocidad sinonga 0 - 650 / min (rpm) 0 - 2200 / min (rpm)
Par de apriete máximo 22,6 N·m (230 kgf.cm)				127,5 N·m (1300 kgf.cm) para apriete de pernos de alta tracción
Par de apriete del embrague			Aprox. 1,0 N·m (10 kgf.cm, 8,7 lb-pulg.) - 5,4 N·m (55 kgf.cm, 47,7 lb-pulg.)	—
Impactos por minuto			—	0 - 3300 / min (ipm)
Motor Motor de 15,6 V CC
Impulsor cuadrado Impulsor cuadrado de 12,7 mm (1/2") con retén de bola
Peso (con el bloque de baterías) 2,2 kg (4,8 lb)
Longitud total 216 mm (8 - 1/2")

PORTABROCAS DE APRIETE SIN LLAVE

Modelo EY9X003E
Capacidad del portabocas	1,6 mm - 13 mm (1/16" - 1/2")

BLOQUE DE BATERÍAS

Modelo EY9230
Bateria Accumuladora	Bateria de Ni-MH
Tensión de la bateria	15,6 V CC (1,2 V x 13 acumuladores)

CARGADOR DE BATERÍA

Modelo		EY0110
Capacidad eletrica nominal		Vea la placá de especificaciones en la parte inferior del cargador.
Gewicht		0,78 kg, (1,72 lbs.)
Laadtijd		7,2 V	9,6 V	12 V	15,6 V	18 V	24 V
	1,2Ah	EY9065, EY9066	EY9080, EY9086	EY9001, EY9006
		20 min.
	1,7Ah		EY9180, EY9182	EY9101
			25 min.
	2,0Ah	EY916830 min.		EY9106	EY9136		EY911760 min.
				30 min.
	3,0Ah			EY9200	EY9230		EY921090 min.
				45 min.
	3,5Ah			EY9201	EY9231	EY9251
				55 min.		65 min.

Nota: Este cuadro puede contener modelos no disponibles en su país. Lea el CATÁLOGO. PRECAUCIÓN: Este taladro de aplicaciones múltiples e impulsor inalámbrico Panasonic está diseñado para emplear solo el bloque de baterías EY9230 o el EY9136. El empleo de otros tipos de bloques de baterías puede causar daños en la herramienta y en las baterías, y puede ser causa de peligro de incendio y de heridas personales.
