Merk	Panasonic
Model	EY6813
Producttype	Accu-slagboor
Nominale spanning	24 V DC
Onbelaste snelheid (langzame stand)	0 – 520 t/min
Onbelaste snelheid (snelle stand)	0 – 950 t/min
Slagfrequentie (zachte stand)	0 – 3 100 slagen/min
Slagfrequentie (harde stand)	0 – 4 600 slagen/min
Max. boordiameter (beton)	20 mm
Max. boordiameter (staal)	13 mm
Max. boordiameter (hout)	27 mm
Gewicht (met Ni-MH accu)	4,35 kg
Gewicht (met Ni-Cd accu)	4,2 kg
Afmetingen (L × B × H)	316 × 206 × 74 mm
Accutype	Ni-MH EY9210 of Ni-Cd EY9116
Compatibele lader	EY0214 of EY0110 (afhankelijk van versie)
Hoofdfuncties	Boren, hameren, rechts/links draaien, variabele snelheid
Veiligheid	Hulphendel, schakelvergrendeling, overbelastingsbeveiliging, noodstop
Onderhoud en reiniging	Reinigen met een zachte, droge doek; geen oplosmiddelen gebruiken
Inbegrepen accessoires	Boorkop, hulphendel, diepteaanslag, stofafzuiging (afhankelijk van versie)
Garantie	Raadpleeg de erkende dealer

Veelgestelde vragen - EY6813 PANASONIC

Hoe monteer ik een boor op de EY6813?

Steek de boor in het montagegat, draai deze lichtjes tot u een weerstand voelt, duw hem dan zo ver mogelijk naar binnen. Controleer door eraan te trekken of hij goed vastzit.

Hoe verwijder ik een boor?

Druk op het deksel van de boorhouder en trek de boor eruit.

Welke bedrijfsmodi zijn beschikbaar?

Er zijn vier modi beschikbaar: hard hameren met blaasfunctie, matig hameren met blaasfunctie, snel boren en langzaam boren. Selecteer de modus nadat de motor volledig is gestopt.

Hoe stel ik de boordiepte in?

Draai de steunhendel los, stel de diepteaanslag in op de gewenste diepte en draai de hendel weer vast.

Hoe installeer en verwijder ik de accu?

Om de accu te verwijderen, trek aan de ontgrendelingshendel. Om deze te installeren, schuift u de accu erin tot u een klik hoort.

Wat is de laadtijd van de accu?

De laadtijd varieert afhankelijk van het accu- en ladermodel. Een Ni-MH 3,0 Ah accu laadt bijvoorbeeld in ongeveer 45 minuten op met de lader EY0214.

Wat te doen als de boor niet goed werkt bij koud weer?

Als de temperatuur lager is dan 5 °C, kan het slagmechanisme zwakker zijn. Gebruik de boor onbelast in de hamermodus gedurende ongeveer 30 seconden, herhaal dit drie keer om het vet op te warmen.

Hoe reinig ik de boor?

Gebruik een zachte, droge doek. Gebruik geen natte doek, thinner, benzine of andere vluchtige oplosmiddelen.

Welke accessoires worden aanbevolen voor hameren?

De slagboorkop EY9HX401E maakt het gebruik van metselboren met rechte schacht mogelijk. Vermijd het gebruik van hout- of metaalboren in de hamermodus.

Hoe recycle ik de accu na gebruik?

Ni-Cd en Ni-MH accu's moeten worden gerecycled. Lever ze in bij een officieel inzamelpunt of breng ze terug naar de verkoper (in Zwitserland na gebruik terugbrengen naar de winkel).

GEBRUIKSAANWIJZING EY6813 PANASONIC

Panasonic®

Nederlands: Bladzijde 38

Spaans: Pagina 46

Deens: Side 54

Zweeds: Sid 62

Noors: Side 70

Fins: Sivu 78

Russisch: Страница 86

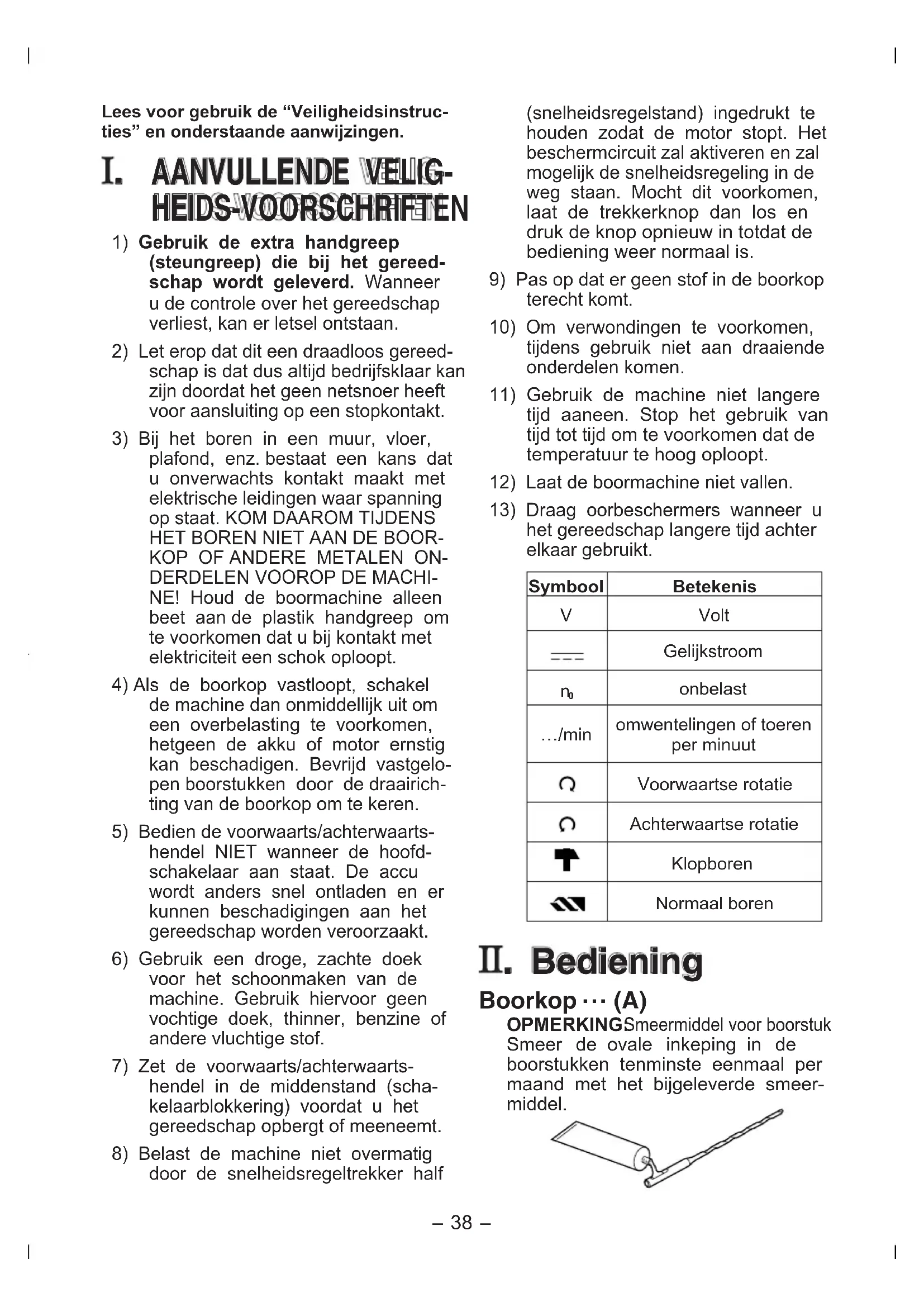

Lees voor gebruik de "Veiligheidsinstructies" en onderstaande aanwijzingen.

I. AANVULLENDE VEILIGHEIDSVOORSCHRIFTEN

1) Gebruik de extra handgreep (steungreep) die bij het gereedschap wordt geleverd. Wanneer u de controle over het gereedschap verliest, kan er letsel ontstaan. 2) Let erop dat dit een draadloos gereedschap is dat dus altijd bedrijfsklaar kan zijn doordat het geen netsnoer heeft voor aansluiting op een stopcontact. 3) Bij het boren in een muur, vloer, plafond, enz. bestaat een kans dat u onverwachts contact maakt met elektrische leidingen waar spanning op staat. KOM DAAROM TIJDENS HET BOREN NIET AAN DE BOORKOP OF ANDERE METALEN ONDERDELEN VOOROP DE MACHINE! Houd de boormachine alleen vast aan de plastic handgreep om te voorkomen dat u bij contact met elektriciteit een schok oploopt. 4) Als de boorkop vastloopt, schakel de machine dan onmiddellijk uit om overbelasting te voorkomen, hetgeen de accu of motor ernstig kan beschadigen. Bevrijd vastgelopen boorstukken door de draairichting van de boorkop om te keren. 5) Bedien de voorwaarts/achterwaarts-hendel NIET wanneer de hoofdschakelaar aan staat. De accu wordt anders snel ontladen en er kunnen beschadigingen aan het gereedschap worden veroorzaakt. 6) Gebruik een droge, zachte doek voor het schoonmaken van de machine. Gebruik hiervoor geen vochtige doek, thinner, benzine of andere vluchtige stof. 7) Zet de voorwaarts/achterwaarts-hendel in de middenstand (schakelaarblokkering) voordat u het gereedschap opbergt of meeneemt. 8) Belast de machine niet overmatig door de snelheidsregeltrekker half

(snelheidsregelstand) ingedrukt te houden zodat de motor stopt. Het beveiligingscircuit zal activeren en zal mogelijk de snelheidsregeling in de weg staan. Mocht dit voorkomen, LAAT DE TREKKERKNOP DAN LOS EN druk de knop opnieuw in totdat de bediening weer normaal is.

9) Pas op dat er geen stof in de boorkop terechtkomt. 10) Om verwondingen te voorkomen, tijdens gebruik niet aan draaiende onderdelen komen. 11) Gebruik de machine niet langere tijd aaneen. Stop het gebruik van tijd tot tijd om te voorkomen dat de temperatuur te hoog oploopt. 12) Laat de boormachine niet vallen. 13) Draag oorbeschermers wanneer u het gereedschap langere tijd achter elkaar gebruikt.

Symbool	Betekenis
V	Volt
---	Gelijkstroom
n0	onbelast
.../min	omwentelingen of toeren per minuut
∅	Voorwaartse rotatie
∅	Achterwaartse rotatie
T	Klopboren
∞	Normaal boren

II. Bediening

Boorkop… (A)

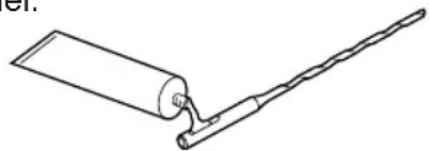

OPMERKING: Smeermiddel voor boorstuk. Smeer de ovale inkeping in de boorstukken ten minste eenmaal per maand met het bijgeleverde smeermiddel.

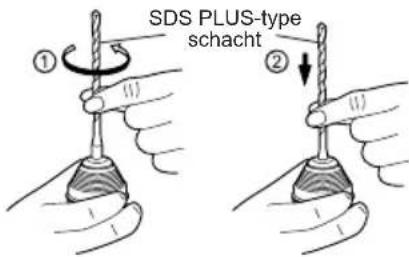

1. Bevestigen van de bit

1-1. Steek een bit in het montagegat en draai de bit een klein stukje om de vergrendelingspositie te bepalen. 1-2. Bij de vergrendelingspositie drukt u de bit zover mogelijk naar binnen. Controleer of de bit vastzit door eraan te trekken.

2. Verwijderen van de bit

2-1. Druk de boorkop-afdekking in en trek de bit eruit.

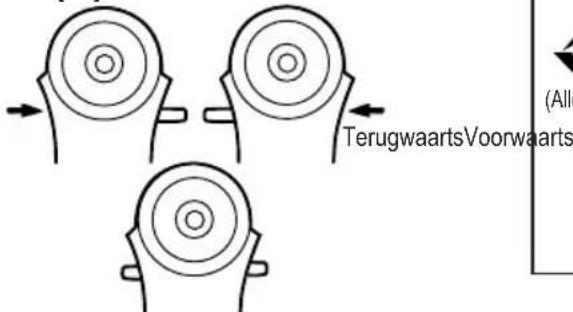

Voorwaarts/achterwaarts-hendel … (E)

Zet de schakelaar na gebruik in de middenstand om de boorkop te vergrendelen. - Verzet de voorwaarts/achterwaarts-hendel nadat de motor volledig tot stilstand is gekomen.

Keuzehendel normaal boren/klopboren … (C)

Snelheid/klopfunctiekeuzehendel ... (D)

1. Er zijn vier functies beschikbaar via een gecombineerd gebruik van de hamer/boor-omschakelhendel en de snelheid/klopfunctie-keuzehendel. Kies de functie die u nodig hebt.
2. Wijzig de functie nadat de motor volledig tot stilstand is gekomen.

Positie van omschakel-hendel	Snelheid/klopfunctie-keuzehendel	Aanbevolen toepassing
(Rotatie met hameren)	Hameren met harde slagen	Bij deze functie worden er met harde slagen gehamerd wat geschikt is voor boren in beton. ·Betonboor
	Hameren met zachte slagen	Deze functie is geschikt voor boren in beton met een boor met keine diameter, of voor boren in een zacht basismateriaal. ·Betonboor metkleine diameter
(Alleen rotatie) parts	Boren met hove draai-snelheid	Deze functie is geschikt voor boren in metaal met hove draaisnel-heid. ·Metaalboor ·Metaalgatzaag
	Boren met lage draai-snelheid	Deze functie is geschikt voor een houtboor met hoog draaimoment. ·Houtboor

Startschakelaar variabele snelheid ... (F)

Trek de trekkerknop bij het begin van het boren eerst licht in zodat u precies het punt waar u wilt boren kunt bepalen.

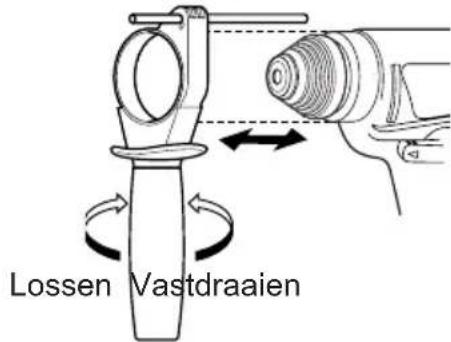

Steungreep … (I)

Zet de steungreep op de machine en draai de steungreep stevig vast.

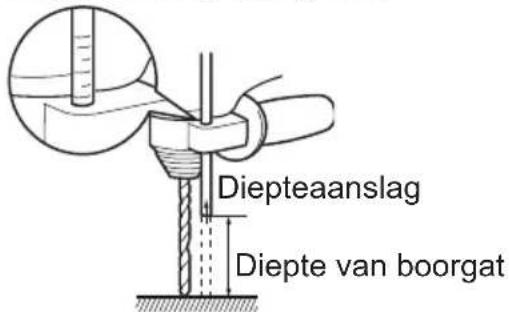

Diepteaanslag … (B)

Los de steungreep en stel de diepteaanslag in op de gewenste lengte. Zet na afstelling de steungreep en de diepteaanslag stevig vast.

Accu … (H)

Correct gebruik van de accu Ni-MH accu EY9210

• Laad de accu volledig op voordat u hem opbergt. Op deze manier kunt u de levensduur van de accu aanzienlijk verlengen.

-Ni-Cd accu EY9116

• Laad de accu volledig ontladen voordat u hem opbergt. Op deze manier kunt u de levensduur van de accu aanzienlijk verlengen.
• De optimale omgevingstemperatuur is: tussen 0°C (32°F) en 40°C (104°F). Als de accu wordt gebruikt terwijl de temperatuur van de accu lager is dan 0°C (32°F), kan het voorkomen dat het elektrisch gereedschap niet goed functioneert. In dit geval laadt u de accu eerst volledig op om van goed functioneren zeker te zijn.

Levensduur van de accu

De levensduur van de oplaadbare accu is niet onbeperkt. U dient een nieuwe accu aan te schaffen indien de gebruikstijd na de accu geladen te hebben aanzienlijk korter wordt.

OPMERKING:

• De capaciteit per lading is korter bij gebruik onder extreem hete of koude omstandigheden.

Recyclen van de accu

Om het milieu te beschermen en nogmaals bruikbare materialen te recyclen, dient u de accu naar een hiervoor bestemd inzamelpunt te brengen.

ATTENTIE:

Ni-MH accu EY9210

Bij dit product zijn batterijen geleverd. Wanneer deze leeg zijn, moet u ze niet weggooien maar inleveren als KCA.

Ni-Cd accu EY9116

Dit gereedschap bevat een nikkelcadmium-accu. Zorg dat deze accu op de juiste wijze gerecycled of weggegooid wordt.

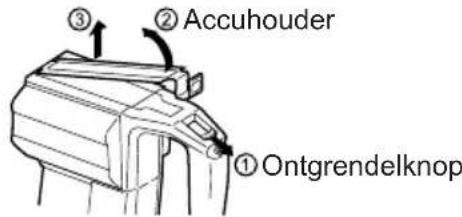

Ontgrendelknop … (G)

• Installeren en verwijderen van de accuset

- Verwijderen

Trek de ontgrendelknop uit om de accuhouder te ontgrendelen.

- Installeren

Druk de accuhouder tot de klik aan.

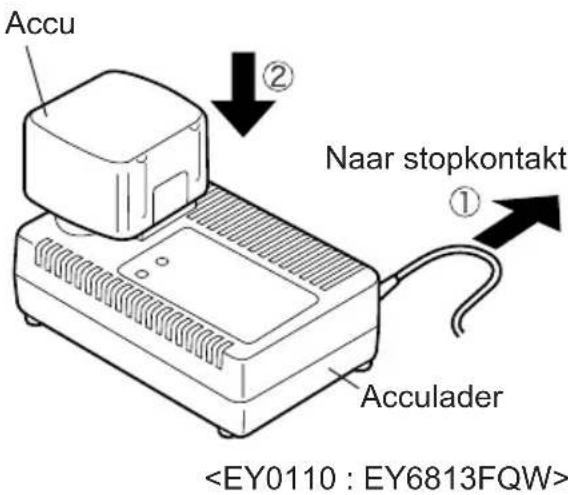

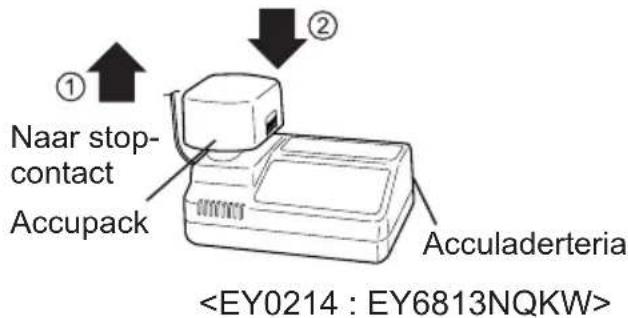

Acculader … (J)

OPMERKING:

Als u het accupack voor het eerst, of na een langdurige periode van opslag oplaadt, verdient het aanbeveling om de accu in ongeveer 24 uur volledig op te laden.

1. Steek de lader in het stopcontact.
2. Steek de batterij stevig in de lader.

1. Tijdens het opladen licht het oplaadindicatielampje op.

Wanneer het opladen is voltooid, schakelt een ingebouwde elektronische schakelaar automatisch in om overladen te voorkomen.

• Opladen is niet mogelijk wanneer de batterij warm is (bijvoorbeeld onmiddellijk na langdurig gebruik). Het oranje standbylampje zal branden tot de batterij is afgekoeld. Daarna zal ze automatisch worden opgeladen.
• Nadat de batterij is opgeladen, zal het oplaadindicatielampje snel beginnen knipperen.
• Wanneer de accu gedurende langere tijd niet is gebruikt, begint de laadindicator langzaam te knipperen om aan te geven dat de accu

op beschermde wijze wordt geladen. Het beschermd laden van de accu duurt langer dan normaal. (De maximale laadtijd bedraagt ca. 90 minuten.)

• Wanneer een volledig opgeladen accu opnieuw in de lader wordt gestoken, kan de laadindicator gaan branden. Na enkele minuten kan de laadindicator gaan knipperen om aan te geven dat het laden is voltooid.
• Als het oplaadindicatielampje niet onmiddellijk oplicht nadat de lader is ingestoken, of als na de normale oplaadtijd het lampje niet dooft, roep dan de hulp in van een erkende dealer.

OPMERKING:

• Wanneer een koude accu (5°C (41°F) of minder) wordt opgeladen in een warme ruimte, dient u de accu gedurende minstens een uur in de kamer te laten totdat hij de kamertemperatuur heeft bereikt. (Doet u dit niet, dan wordt de accu mogelijk niet volledig opgeladen.) Laat de lader afkoelen wanneer u meer dan twee accu's na elkaar oplaadt.
• Steek uw vingers niet in de contactopening wanneer u de lader vasthoudt.

WAARSCHUWING:

• Gebruik geen stroom van een motorgenerator.
• Voorkom dat de ventilatiegaten van de lader en de accu worden bedekt. Trek de lader uit wanneer u hem niet gebruikt.

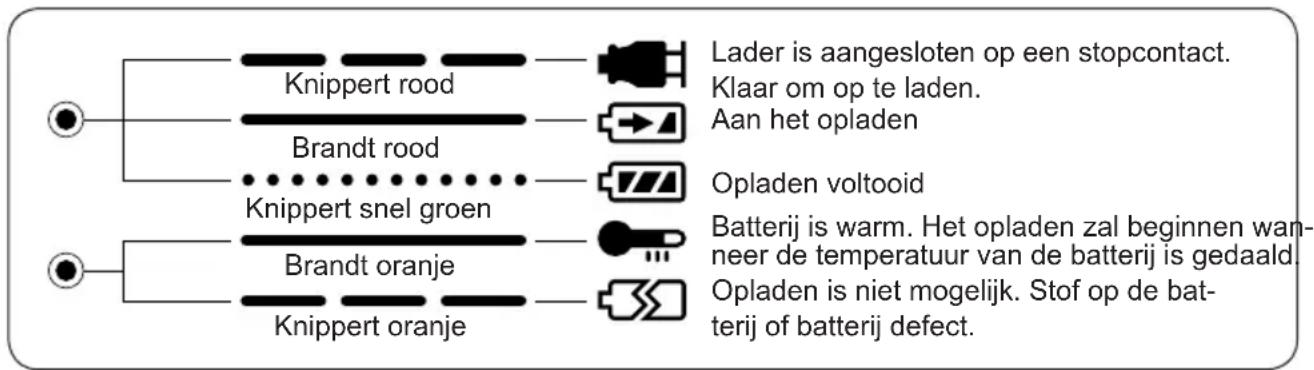

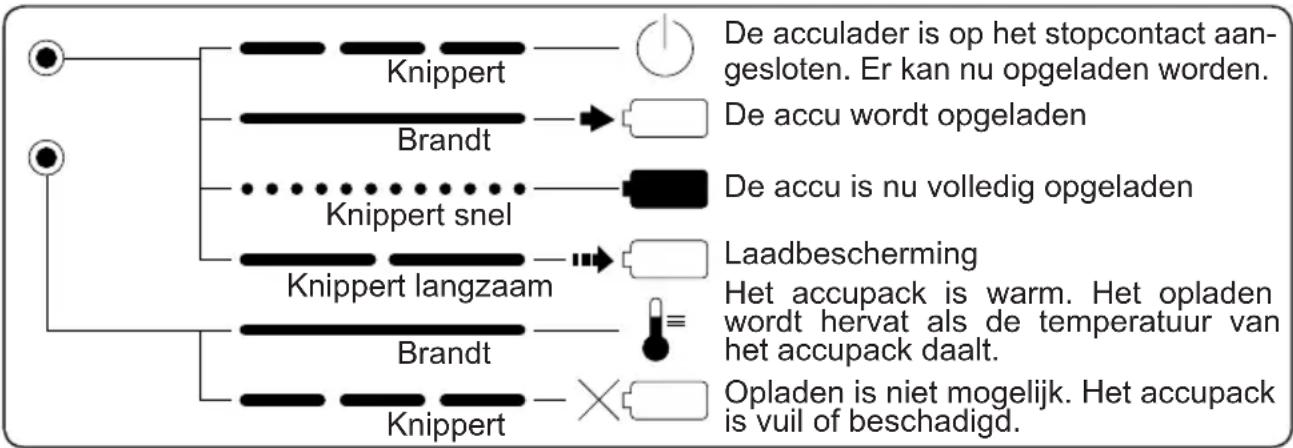

INDICATOREN

EY0214: EY6813NQKW

EY0110: EY6813FQW

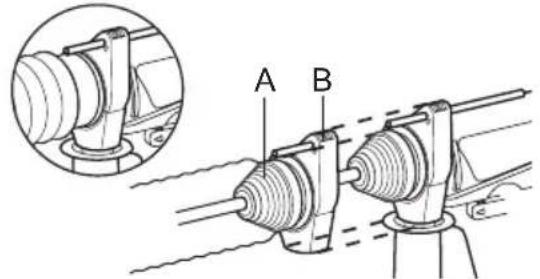

Stofzak (EY9X004) … (L)

• Bits met een diameter van meer dan 20 mm kunnen niet door de stofverzamelmanchetaar binnen worden gestoken.
• Gebruik het gereedschap niet voor het boren in andere materialen dan beton, specie en andere keramische materialen. Als de machine voor het boren van metaal wordt gebruikt, kan de stofzak door de hitte van het loskomende metaal worden beschadigd.
• Plaats een bit.
• Druk het bit door A en bevestig de stofzak bij B op de daarvoor bestemde plaats bij de steungreep.

Bediening

Houd de stofzak tijdens het gebruik van de machine zo dicht mogelijk bij de wand.

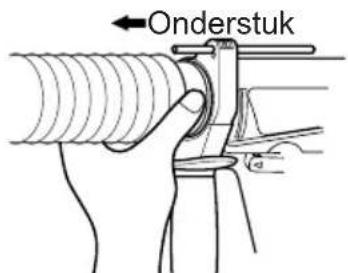

Legen

Houd het onderstuk van de stofzak vast om dit te legen.

Voor het afnemen a.u.b. eerst zorgen dat alle stof in de stofopvangkap grondig verwijderd is.

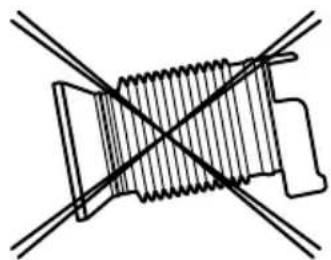

Opslag

Bewaar de stofzak niet in samengedrukte toestand. Als de stofzak in samengedrukte toestand wordt bewaard, is het mogelijk dat deze niet meer de oorspronkelijke vorm kan aannemen.

III. Onderhoud

Gebruik alleen een droge, zachte doek om de machine af te vegen. Gebruik geen vochtige doek, witte spiritus, benzine of andere sterke oplosmiddelen voor het reinigen.

IV. Accessoires

Optionele hulpstukken	Kan gelerukt worden voor de:
	Hamer- functie	Boor- functie
Boorkop EY9HX400E	Nee	Ja	Diameter 1,5mm ~13mm (1/16" ~1/2") Houtboor Metaalboor ※Niet voor de hamer- functie.
Hamerkop EY9HX401E	Ja	Ja	Diameter 2,5mm ~13mm (3/32" ~1/2") Metselwerk-boor met rechte as (alleen voor bo- ren in bakstenen, mortel, lichte bouwstenen en Licht- gewicht poreus beton) Houtboor Metaalboor
Beitelhulp- stuk EY9HX402E	Ja	Nee	Licht beitelwerk. •Losmaken van tegels •Goot makes voor leidin- gen •Beitelwerkzaamheden in kelder

V. Gebruiksadvies

1. Als het bit niet met voldoende kracht omlaag wordt gedrukt, is het mogelijk dat de hamer niet slaat bij gebruik van de hamerfunctie.

Dit is om te voorkomen dat de hamer werkt terwijl er geen belasting is. Druk in dit geval het bit met meer kracht omlaag zodat de hamer ingeschakeld wordt en begint te slaan.

Zorg dat u tijdens het werk altijd met voldoende kracht drukt.

1. In de winter of in andere situaties waar de temperatuur van het gereedschap laag is (minder dan 5°C ), is het mogelijk dat de slagkracht van de hamer in het begin zwakker is dan normaal.

Dit komt omdat het smeervet bij lage temperaturen stijver is, waardoor de wrijving wordt verhoogd.

Als dit gebeurt, dient u de hamerfunctie gedurende ongeveer 30 seconden zonder belasting te gebruiken en dit 3 maal te herhalen. Hierdoor zal de slagkracht hersteld worden.

Model EY0214 : EY6813		NQKW
Toelaatbaar vermogen Zie het specificatieplaatje op de onderkant van de accelader.
Gewicht 0,97 k		g, (2,14 lbs)
Laadtijd		7,2V 9,6	V 12V 15,6V	18V 24V
	1,2Ah	EY9065	EY9080	EY9001
		EY9066	EY9086	EY9006
		20 min.
	1,7Ah		EY9180	EY9101
			EY9182	25 min.
	2,0Ah	EY9168		EY9106	EY9136		EY9116
		30 min.		EY9107	30 min.		EY9117
				30 min.			30 min.
	3,0Ah			EY9200	EY9230	EY9210	45 min.
				45 min.
	3,5Ah			EY9201	EY9231
				55 min.
Model EY0110 : EY6813		FQW
Toelaatbaar vermogen Zie het specificatieplaatje op de onderkant van de accelader.
Gewicht 0,78 k		g, (1,72 lbs)
Laadtijd		7,2V 9,6	V 12V 15,6V	18V 24V
	1,2Ah	EY9065	EY9080	EY9001
		EY9066	EY9086	EY1006
		20 min.
	1,7Ah		EY9180	EY9101
			EY9182	25 min.
	2,0Ah	EY9168	EY9106	EY9136			EY9116
		30 min.		30 min.			EY9117
				30 min.			60 min.
	3,0Ah			EY9200	EY9230	EY9210	90 min.
				45 min.
	3,5Ah			EY9201	EY9231	EY9251	65 min.
				55 min.

OPMERKING: In deze tabel zijn mogelijk modellen opgenomen die niet in de handel verkrijgbaar zijn. Zie de catalogus. Oplaadtijd: Voor volledig opladen, bij benadering. Kan verschillen afhankelijk van de toestand van de accu.
