EY6813 - Perceuse PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Marque	Panasonic
Modèle	EY6813
Type de produit	Perceuse à percussion sans fil
Tension nominale	24 V CC
Vitesse à vide (mode lent)	0 – 520 tr/min
Vitesse à vide (mode rapide)	0 – 950 tr/min
Vitesse de percussion (mode tendre)	0 – 3 100 coups/min
Vitesse de percussion (mode dur)	0 – 4 600 coups/min
Diamètre de perçage max. (béton)	20 mm
Diamètre de perçage max. (acier)	13 mm
Diamètre de perçage max. (bois)	27 mm
Poids (avec batterie Ni-MH)	4,35 kg
Poids (avec batterie Ni-Cd)	4,2 kg
Dimensions (L × l × h)	316 × 206 × 74 mm
Type de batterie	Ni-MH EY9210 ou Ni-Cd EY9116
Chargeur compatible	EY0214 ou EY0110 (selon version)
Fonctions principales	Perçage, percussion, rotation droite/gauche, vitesse variable
Sécurité	Poignée auxiliaire, verrouillage de commutateur, protection contre surcharge, arrêt d'urgence
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de solvants
Accessoires inclus	Mandrin porte-foret, poignée auxiliaire, jauge de profondeur, collecteur de poussière (selon version)
Garantie	Consulter le revendeur agréé

FOIRE AUX QUESTIONS - EY6813 PANASONIC

Comment monter une mèche sur la perceuse EY6813 ?

Introduisez la mèche dans le trou de montage, tournez-la légèrement jusqu'à sentir un engagement, puis repoussez-la le plus loin possible. Vérifiez en tirant dessus qu'elle est bien fixée.

Comment retirer une mèche ?

Pressez le couvercle du porte-mèche et dégagez la mèche.

Quels sont les modes de fonctionnement disponibles ?

Quatre modes sont disponibles : percussion forte avec soufflerie, percussion modérée avec soufflerie, perçage à grande vitesse et perçage à vitesse réduite. Sélectionnez le mode après l'arrêt complet du moteur.

Comment régler la profondeur de perçage ?

Desserrez la poignée de support, réglez la jauge de profondeur à la profondeur souhaitée, puis resserrez la poignée.

Comment installer et retirer la batterie ?

Pour retirer la batterie, tirez sur le levier de dégagement. Pour l'installer, emboîtez la batterie en la poussant jusqu'au clic.

Quelle est la durée de charge de la batterie ?

La durée de charge varie selon le modèle de batterie et de chargeur. Par exemple, une batterie Ni-MH 3,0 Ah se charge en environ 45 minutes avec le chargeur EY0214.

Que faire si la perceuse ne fonctionne pas correctement par temps froid ?

Si la température est inférieure à 5 °C, l'action de percussion peut être plus faible. Utilisez la perceuse à vide en mode percussion pendant environ 30 secondes, répétez trois fois pour réchauffer la graisse.

Comment nettoyer la perceuse ?

Utilisez un chiffon doux et sec. N'utilisez pas de chiffon humide, de diluant, de benzène ou d'autres solvants volatils.

Quels accessoires sont recommandés pour la percussion ?

Le mandrin porte-foret de percussion EY9HX401E permet d'utiliser des forets de maçonnerie à queue droite. Évitez d'utiliser des forets à bois ou à métaux en mode percussion.

Comment recycler la batterie en fin de vie ?

Les batteries Ni-Cd et Ni-MH doivent être recyclées. Déposez-les dans un point de collecte officiel recommandé ou rapportez-les au vendeur (en Suisse, après usage, rapportez-les au magasin).

MODE D'EMPLOI EY6813 PANASONIC

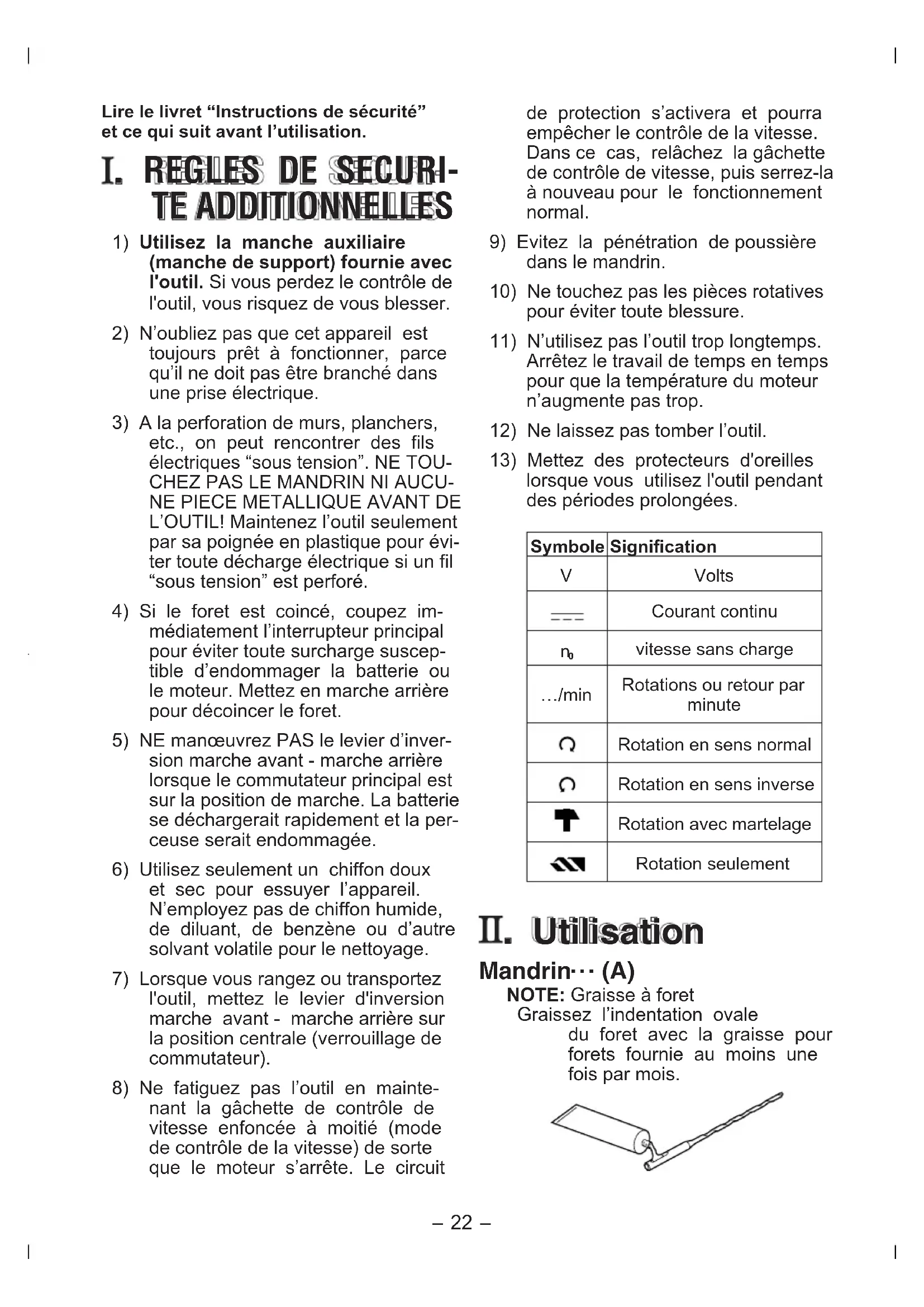

Lire le livre "Instructions de sécurité" et ce qui suit avant l'utilisation.

I. RÈGLES DE SÉCURITÉ ADDITIONNELLES

1) Utilisez la manche auxiliaire (manche de support) fournie avec l'outil. Si vous perdez le contrôle de l'outil, vous risquez de vous blesser. 2) N'oubliez pas que cet appareil est toujours prêt à fonctionner, parce qu'il ne doit pas être branché dans une prise électrique. 3) Lors de la perforation de murs, planchers, etc., on peut rencontrer des fils électriques "sous tension". NE TOUCHEZ PAS LE MANDRIN NI AUCUNE PIÈCE MÉTALLIQUE AVANT DE L'OUTIL! Maintenez l'outil seulement par sa poignée en plastique pour éviter toute décharge électrique si un fil "sous tension" est perforé. 4) Si le foret est coincé, coupez immédiatement l'interrupteur principal pour éviter toute surcharge susceptible d'endommager la batterie ou le moteur. Mettez en marche arrière pour dégager le foret. 5) NE manœuvrez PAS le levier d'inversion marche avant - marche arrière lorsque le commutateur principal est sur la position de marche. La batterie se déchargerait rapidement et la perceuse serait endommagée. 6) Utilisez seulement un chiffon doux et sec pour essuyer l'appareil. N'employez pas de chiffon humide, de diluant, de benzène ou d'autre solvant volatil pour le nettoyage. 7) Lorsque vous rangez ou transportez l'outil, mettez le levier d'inversion marche avant - marche arrière sur la position centrale (verrouillage de commutateur). 8) Ne fatiguez pas l'outil en maintenant la gâchette de contrôle de vitesse enfoncée à moitié (mode de contrôle de la vitesse) de sorte que le moteur s'arrête. Le circuit

de protection s'activera et pourra empêcher le contrôle de la vitesse. Dans ce cas, relâchez la gâchette de contrôle de vitesse, puis serrez-la à nouveau pour le fonctionnement normal.

9) Évitez la pénétration de poussière dans le mandrin. 10) Ne touchez pas les pièces rotatives pour éviter toute blessure. 11) N'utilisez pas l'outil trop longtemps. Arrêtez le travail de temps en temps pour que la température du moteur n'augmente pas trop. 12) Ne laissez pas tomber l'outil. 13) Mettez des protecteurs d'oreilles lorsque vous utilisez l'outil pendant des périodes prolongées.

Symbole	Signification
V	Volts
---	Courant continu
n₀	vitesse sans charge
.../min	Rotations ou retour par minute
♀	Rotation en sens normal
♂	Rotation en sens inverse
T	Rotation avec martelage
∞	Rotation seulement

II. Utilisation

Mandrin… (A)

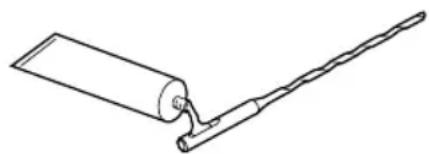

NOTE: Graisse à foret. Graissez l'indentation ovale du foret avec la GRAISSE pour forets fournie au moins une fois par mois.

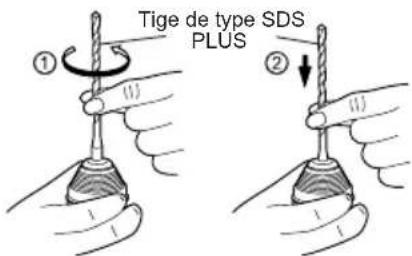

1. Comment monter une mèche

1-1. Introduisez la mèche dans le trou de montage, puis tournez-la légèrement de manière à localiser une position engagée. 1-2. À la position engagée, repoussez la mèche le plus loin possible. Assurez-vous que la mèche est bien en place en tirant dessus.

2. Comment retirer une mèche

2-1. Pressez le couvercle du porte-mèche et dégagez la mèche.

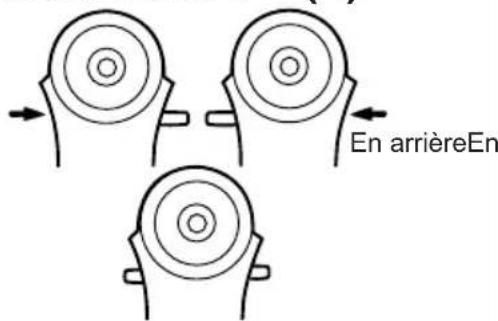

Levier d'inversion marche avant - marche arrière… (E)

• Réglez bien le commutateur au centre pour le bloquer après le travail. Actionnez le levier d'inversion marche avant - marche arrière après que la rotation du moteur se soit complètement arrêtée.

Commutateur martelage/ perforation… (C)

Levier de sélection de vitesse/mode de soufflerie… (D)

1. Quatre modes sont utilisables avec la combinaison du levier de commutation martelage/perforation et du levier de sélection de vitesse/mode de soufflerie.

Sélectionnez le mode le mieux adapté à votre application.

1. Exécutez le changement de mode après que la rotation du moteur se soit complètement arrêtée.

Position du levier de sélection	Levier de sélection de vitesse/mode de soufflerie	Application recommendée
(Rotation et percussion)	Mode de force percussion et soufflerie	Ce mode possède uneforce puissance depercussion adaptée auperçage du béton.Foret à béton
	Mode de percussionmodérée et soufflerie	Ce mode est adapté auperçage du béton avecun fordet à béton defaible diamètre, ou auperçage de matériauxà base tendre.Foret à béton defaible diamètre
(Rotationseleflement)	Mode de perçage à grande vitesse	Ce mode est adaptépour percer le métal àune vitesse de rotationelevée.Perçage du métalDécovapage de trou dans le métal
	Mode de perçage àvitesse réduite	Ce mode est adapté auperçage du bois à hautcouple.Perçage du bois

Gâchette de commande de vitesse… (F)

Pour ajuster le centre du trou, tirez légèrement sur la gâchette pour démarrer lentement la rotation de perforation.

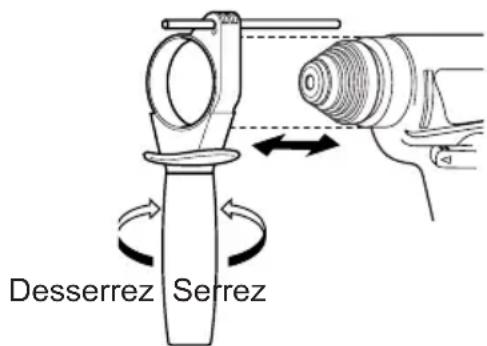

Manche de support… (I)

Placez le manche de support à votre position préférée, et serrez le manche fermement.

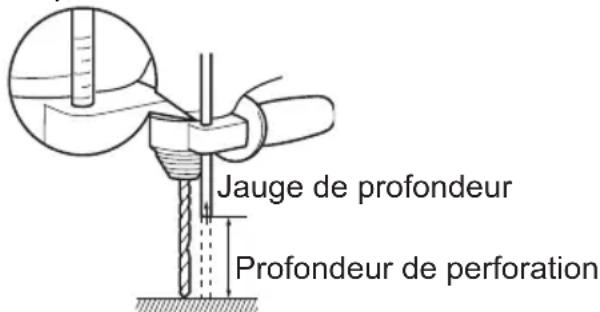

Jauge de profondeur… (B)

Desserrez le manche de support et réglez la jauge de profondeur à la profondeur souhaitée.

Après avoir fait le réglage, serrez le manche de support et fixez la jauge de profondeur.

Batterie… (H)

Pour une utilisation appropriée du bloc de batterie

-Bloc de batterie Ni-MH EY9210

• Chargez complètement le bloc de batterie avant de le ranger afin de lui assurer une durée de vie plus longue.

-Bloc de batterie Ni-Cd EY9116

• Déchargez complètement le bloc de batterie avant de le ranger afin de lui assurer une durée de vie plus longue.
• Le niveau de température ambiante moyenne se situe entre 0°C (32°F) et 40°C (104°F) . Si la batterie est utilisée alors que sa température est inférieure à 0°C (32°F) , l'outil pourrait ne pas fonctionner correctement. Dans ce cas, recharger complètement la batterie pour rétablir son fonctionnement normal.

Longévité des batteries

Les batteries rechargeables ont une longévité limitée. Si le temps de fonctionnement devient très court après la recharge, remplacez la batterie par une neuve.

Remarque : L'emploi en environnement très froid ou très chaud peut réduire la capacité de fonctionnement par charge.

Recyclage de la batterie

Par souci de respect de l'environnement et de recyclage des matériaux, veuillez à mettre au rebut dans un site officiellement recommandé, s'il en existe dans votre pays.

ATTENTION :

Bloc de batterie Ni-Cd EY9116

Cet appareil contient du cadmium-nickel. La batterie doit être recyclée ou mise correctement au rebut.

Pour la Suisse

Après usage à rapporter au vendeur.

Levier de dégagement… (G)

• Installation et retrait de la batterie
• Pour le retrait, tirer sur le levier de dégagement pour libérer le support de batterie.

① Levier de dégagement

- Pour l'installation -

Mettre la batterie en place en l'emboîtant.

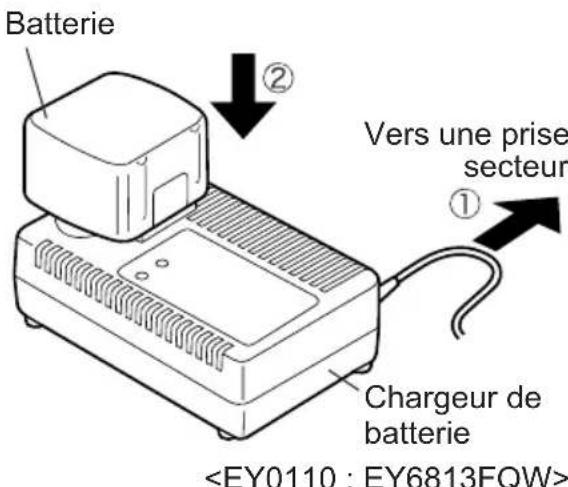

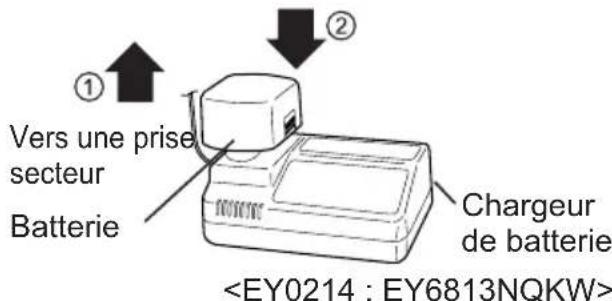

Chargeur de batterie (J)

Remarque : lorsqu'on charge la batterie pour la première fois, ou après un stockage prolongé, la charger pendant environ 24 heures afin d'amener la batterie à la

capacité maximale.

1. Brancher le chargeur dans la source d'alimentation.
2. Insérer fermement la batterie dans le chargeur.

1. Pendant le chargement, le voyant de charge s'allume.

Lorsque le chargement est terminé, un commutateur électronique interne est automatiquement enclenché afin d'éviter une surcharge.

Le chargement ne sera pas effectué si la batterie est chaude (par exemple, immédiatement après une utilisation intensive). Le voyant d'attente orange s'allume jusqu'à ce que la batterie soit refroidie. Le chargement s'effectue ensuite automatiquement. 4. Lorsque le chargement est terminé, le voyant de charge commence à clignoter rapidement. 5. Lorsqu'un bloc de batterie n'a pas été utilisé depuis longtemps, le voyant de charge se met à clignoter lentement pour indiquer une charge protectrice. Ce type de charge prend plus de temps que la normale (le temps de charge maxi

mum est d'environ 90 minutes).

Si un bloc de batterie complètement chargé est introduit dans le chargeur, le voyant de charge peut s'allumer. Quelques minutes plus tard, le voyant peut se mettre à clignoter rapidement pour indiquer que la charge est terminée.

1. Si le voyant de charge ne s'allume pas immédiatement après le branchement du chargeur, ou si après la durée de charge standard le voyant ne s'éteint pas, consulter un revendeur agréé pour de l'assistance technique.

REMARQUE :

• Quand une batterie froide (en dessous de 5 °C (41 °F)) doit être rechargée dans une pièce chaude, laissez la batterie dans la pièce pendant une heure au moins et rechargez-la quand elle a atteint la température ambiante. (Ne pas le faire pourrait empêcher une recharge complète.)
• Refroidissez le chargeur quand vous rechargez plus de deux ensembles à la suite.
• Ne mettez pas vos doigts dans les trous des connecteurs, lorsque vous prenez les chargeurs ou à n'importe quelle autre occasion.

ATTENTION :

• Ne pas utiliser de source d'alimentation provenant d'un générateur de moteur.
• Ne bouchez pas les trous d'aération du chargeur et de la batterie.
• Débrancher le chargeur lorsqu'il ne doit pas être utilisé.

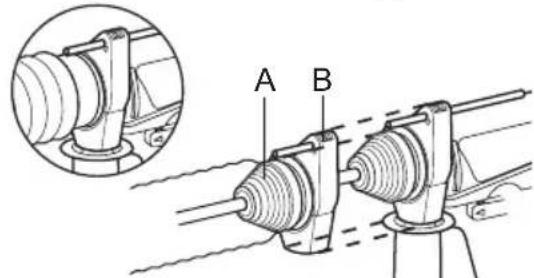

Collecteur de poussière (EY9X004)… (L)

• Les mèches d'un diamètre supérieur à 20 mm ne peuvent pas être insérées par la coupe de ramassage de poussière.
• Ne pas utiliser l'outil de découverte pour autre chose que du béton, du mortier ou d'autres matériaux en céramique. En cas d'utilisation pour la découverte de matériaux métalliques, le collecteur de poussière peut être endommagé par la chaleur des copeaux métalliques.
• Monter une mèche de forage.
• Faites passer la mèche de forage au travers de A et fixez le collecteur sur B en le faisant correspondre avec la forme du manche de support.

Utilisation

Maintenir le collecteur de poussière en contact étroit avec la surface du mur pendant l'utilisation.

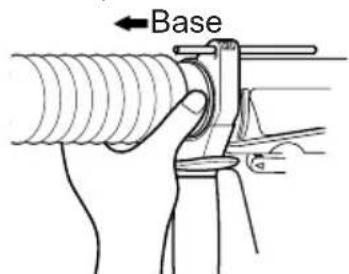

Retrait

Maintenir la base du collecteur de poussière pour le retarder.

Déposer après avoir bien enlevé la poussière du capteur de poussière.

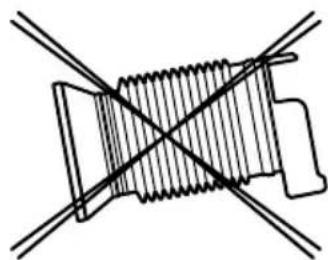

Rangement

Ne pas ranger le collecteur de poussière en position rétractée. S'il est maintenu en position rétractée, il pourra ne plus pouvoir retrouver sa forme d'origine.

III. Entretien

Utilisez essentiellement du tissu sec et souple pour essuyer l'outil. N'utilisez pas de tissu humide, dissolvant, benzine ou autres dissolvants volatiles pour le nettoyer.

IV. Accessoires

Accessoire optionnel	Peut être utilisé en:
	Mode percus-sion	Mode de percage
Mandrin porte-foret de perçage EY9HX400E	Non Oui		diam, 1,5mm 13mm (1/16~1/2) Foret à bois Foret à métaux ※Ne pas utiliser en mode de percussion.
Mandrin porte-foret de percus-sion EY9HX401E	Oui Oui		diam, 2,5mm 13mm (3/32~1/2) Foret de maçonnerie à queue droite (pour les briques, le mortier, le par-paing, le forage du béton léger aéré seulement) Foret à bois Foret pour travailler les métaux
Accessoire de ciselage EY9HX402E	Oui Non		Ciselage à pression légère Décollement de carreaux Création de rigole de plomberie Travaux de finition en sous-sol

V. Suggestion pour l'utilisation

1. Si la force qui pousse la mèche vers le bas est insuffisante, l'actionnement pneumatique du marteau risquera de ne pas se produire en mode de martelage.

Ceci est destiné à empêcher le mode de martelage de fonctionner sans charge. Appuyez plus fort sur la mèche pour engager le marteau et enclencher son action pneumatique.

Lorsque vous travaillez, veillez toujours à appuyer vers le bas avec une force suffisante.

1. En hiver ou lorsque la température de l'outil est basse (5 °C ou moins), l'action pneumatique du mode de martelage risque d'être plus faible qu'habituellement au début.

Ceci est causé par le fait que la graisse durcit à basses températures, ce qui augmente le frottement.

Si cela se produit, utilisez le mode de martelage sans charge pendant environ 30 secondes et répétez trois fois pour rétablir une puissance pneumatique correcte.

VI. Caractéristiques techniques

Appareil principal (EY6813)

Diamètre de forage maximum	Béton	20mm (25/32")
	Acier	13mm (33/64")
	Bois	27mm (1-1/16")
Tension du moteur 24V CC
Vitesse sans charge (t./min.)	Mode lent 0 520/min (t./min.)
	Mode rapide 0 950/min (t./min.)
Vitesse de percussion soufflerie par minute (p./min.)	Mode tendre 0 3100/min (p./min.)
	Mode dur 0 4600/min (p./min.)
Poids (avec batterie)	4,35kg (9,6lbs) : EY6813NQKW / 4,2k(9,3lbs) : EY6813FQW
Dimensions (L×W×H)	316×206×74mm(12-28/64"×8-7/64"×2-58/64")

Batterie

Batterie incluse	EY9210 : (EY6813NQKW) Batterie au Ni-MH	EY9116 : (EY6813FQW) Batterie au Ni-Cd
Tension	CC 24V (1,2V × 20 cellules)

Chargeur de batterie

Modèle EY0214 : EY6813NQKW
Tension électrique Voir la plaque signalétique se trouvant sur le côte inférieur du chargeur.
Poids 0,97 k		g, (2,14 lbs)
Durée dechargement		7,2V 9,6	V 12V 15,6V	18V 24V
	1,2Ah	EY9065	EY9080	EY9001
		EY9066	EY9086	EY9006
		20 min.
	1,7Ah		EY9180	EY9101
			EY9182	25min.
	2,0Ah	EY9168		EY9106	EY9136		EY9116
		30 min.		EY9107	30 min.		EY9117
				30 min.			30 min.
	3,0Ah			EY9200 EY9230 EY9245 min.	10		45 min.
	3,5Ah			EY9201 EY923155 min.
Modèle EY0110 : EY6813FQW
Tension électrique Voir la plaque signalétique se trouvant sur le côte inférieur du chargeur.
Poids 0,78 k		g, (1,72 lbs)
Durée dechargement		7,2V 9,6	V 12V 15,6V	18V 24V
	1,2Ah	EY9065	EY9080	EY9001
		EY9066	EY9086	Ey9006
		20 min.
	1,7Ah		EY9180	EY9101
			EY9182	25min.
	2,0Ah	EY9168	EY9106	EY9136			EY9116
		30 min.		30 min.			EY9117
				30 min.			60 min.
	3,0Ah			EY9200 EY9230 EY9245 min.	10		90 min.
	3,5Ah			EY9201 EY9231 EY925155 min.	65 min.

REMARQUE : Ce tableau peut inclure des modèles non disponibles dans votre région. Consultez le catalogue. Durée de charge : durée approximative d'une pleine charge. Peut être différente en fonction de l'état du bloc de batterie.
