BEDIENUNGSANLEITUNG EY6813 PANASONIC

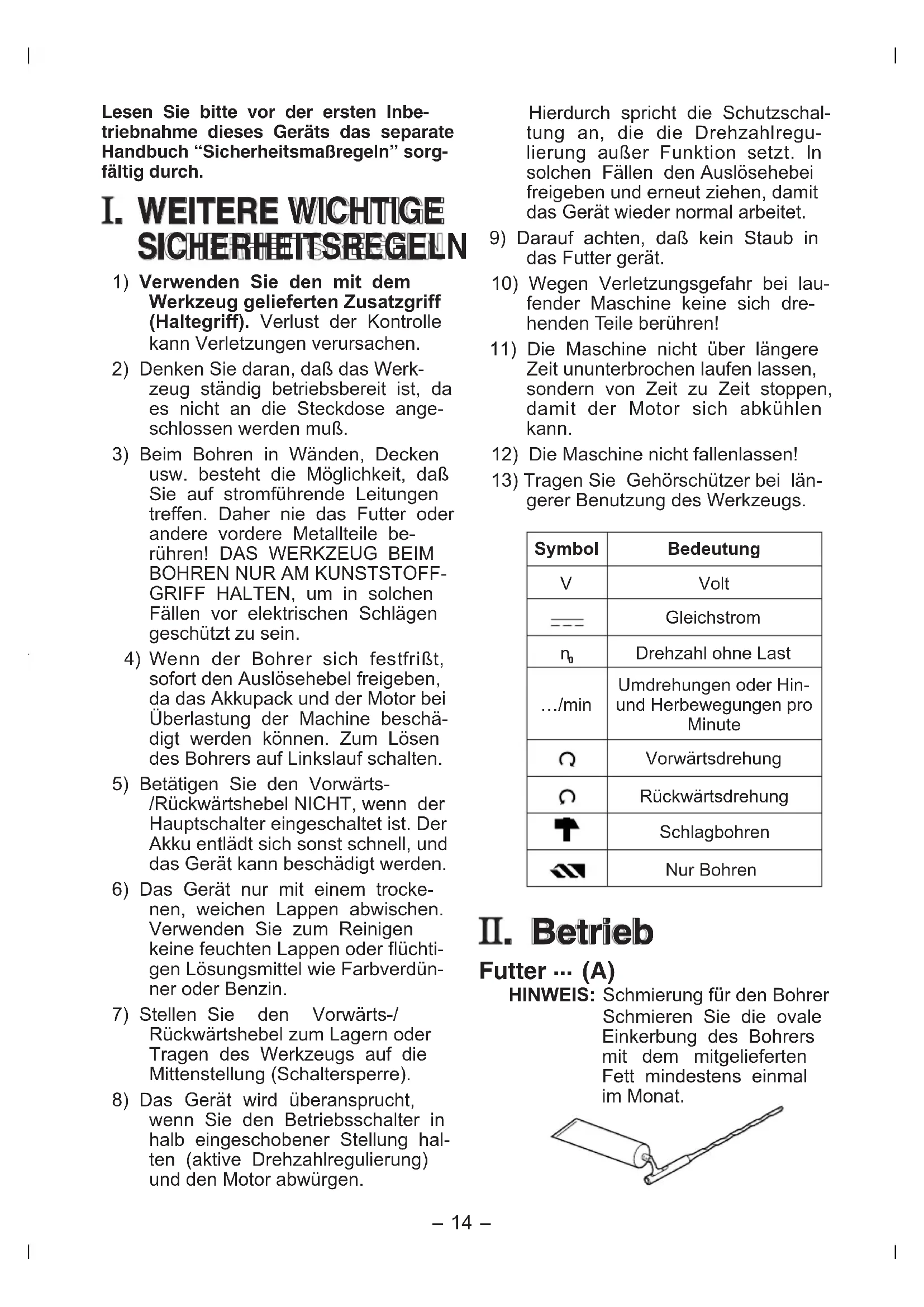

Lesen Sieittevor derersten Inbetriebnahme deses Gerats das separate Handbuch "SicherheitsmaBregeln" sorgfaltig durch.

I. WEITERE WICHTIGESICHERHEITSREGELN

1) Verwenden Sie den mit dem Werkzeug geleiferten Zusammengriff (Haltegriff). Verlust der Kontrolle kann Verletzungen verursachen.
2) Denken Sie daran, daß das Werkzeug ständig betriebsbereit ist, da es nicht an die Steckdose angegeschlossen werden muß.
3) Beim Bohren in Wänden, Decken usw. besteht die Möglichkeit, daß Sie auf stromführung Leitungen treffen. Daher nie das Futter oder andere vordere Metallteile berühren! DAS WERKZEUG BEIM BOHREN NUR AM KUNSTSTOFF-GRIFF HALTEN, um in solchen Fälle vor elektrischen Schlägen geschützt zu sein.
4) Wenn der Bohrer sich festfrei, soit den Auslösehebel freigegeben, da das Akkupack und der Motor bei Überlastung der Machine beschädigt werden können. Zum Lösendes Bohrers auf Linkslauf schalten.
5) Betätigten Sie den Vorwärts/Rückwärtshebel NICT, wenn der Hauptschalter eingeschaltet ist. Der Akku entlädt sich sonst Schnell, und das Gerät kann beschädigt werden.
6) Das Gerät nur mit einem trockenen, weichen Lappen abwischen. Verwenden Sie zum Reinigen keine feuchten Lappen oder flüchtigen Lösungsmittel wie Farbverdünner oder Benzin.
7) Stellen Sie den Vorwärts-/ Rückwärtshebel zum Lagern oder Tragen des Werkzeugs auf die Mittenstellung (Schaltersperre).
8) Das Gerät wird überansprucht, wenn Sie den Betriebsschalter in halb eingeschobener Stellung halten (aktivive Drehzahlregulierung) und den Motor abwürgen.

Hierdurch sprecht die Schutzschaltung an, die die Drehzahlregulierung außer Funktion setzen. In solchen Fällen den Auslösebei freigegeben und erneut ziehen, damit das Gerät wieder normal arbeitet.

9) Darauf achten, daß kein Staub in das Futter gerät.
10) Wegen Verletzungsgefahr bei laufender Maschine keine sich drehenden Teile berühren!
11) Die Maschine nicht über langere Zeit ununterbrochen laufen setzen, sondern von Zeit zu Zeit stoppen, damit der Motor sich abkühlen kann.
12) Die Maschine nicht fallenlassen!
13) Tragen Sie Gehorschützer bei langerer Benutzung des Werkzeugs.

Symbol	Bedeutung
V	Volt
---	Gleichstrom
n0	Drehzahl ohne Last
.../min	Umdrehungen oder Hin- und Herbewegungen pro Minute
Ω	Vorwärtsdrehung
Ω	Rückwärtsdrehung
↑	Schlagbohren
∞	Nur Bohren

II. Betrieb

Futter…(A)

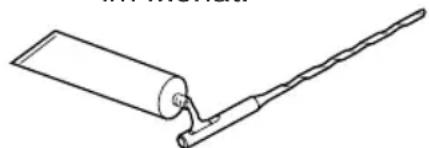

HINWEIS: Schmierung für den Bohrer Schmieren Sie die ovale Einkerbung des Bohrers mit dem mitgelieferten Fett mindestensomal im Monat.

1. Einsetzen des Bohrers

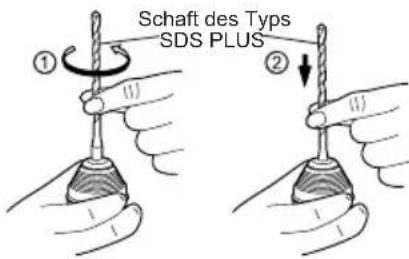

1-1. Stecken Sie einen Bohrer in die Montageöffnung und drehen Sie ihn leicht, um ihn in der Einrastposition zu fixieren
1-2. Drücken Sie den Bohrer in der Einrastposition so tief wie möglich hinein. Ziehen Sie am Bohrer und überzeugen Sie sich davon, dass er richtig fest sitzt.

2. Entnehmen des Bohrs

2-1. Drucken Sie auf die Spannfutterabdeckung undziehen Sie am Bohrer.

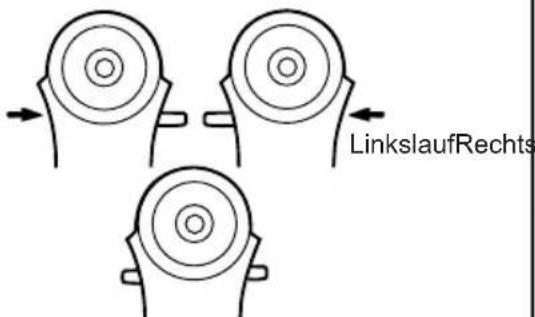

Vorwärts/Rückwärts-Hebel ... (E)

Den Schalter nach dem Gebrauch des Werkzeugs unbedingt auf Mitte (Verriegelung) stellen.
- Betätigen Sie den Vorwärts/Rückwärtshebel erst, wenn die Motordrehung vollständig zum Stillstand gekommen ist.

Zum Umschalten zwischen normalem Bohren und Schlagbohren ... (C)

Geschwindigkeit/BlasenModuswahlhebel ... (D)

1. Vier Betriebsarten stehen mit der Kombination des Umschaltebeels für Schlagbohren/Bohren und des Moduswahlbeels für Geschwindigkeit/Blasen zur Verfügung. Wahlen Sie die für ihre Anwendung am besten geeignete Betriebsart.
2. Nehmen Sie den Betriebsartenwechsel erst dann vor, wenn die Motordrehung vollständig zum Stillstand gekommen ist.

Position des Umschalt-hebels	Geschwindigkeit/ Blasen- Moduswahlhebel	Empfohlene Anwendung
(Schlagbohren)	Starke Schlagbohr-betriebsart	These Betriebsart eignet sich, wo starke Schläge erforderlich sind, etwa beim Bohren in Beton. ·Betonbohrer
	Leichte Schlagbohr-betriebsart	These Betriebsart eig-net sich zum Bohren in Beton mit Bohren von kleinerem Durchmess- ser, oder zum Bohren in weiches Grundmaterial. ·Betonbohrer mit klei- nem Durchmesser.
lauf(Nur Bohren)	Bohren mit hoher Drehzahl	These Betriebsart eignet sich zum Bohren in Metal mit hoher Drehzahl. ·Metallohrer ·Metall-Lochsäge
	Bohren mit niedriger Drehzahl	Theseer Modus eignet sich für Holzbohren mit hoher Drehmoment. ·Holzbohrer

Betriebsschalter … (F)

Um die Mitte eines Lochs anzubohren, drücken Sie den Ein-Aus-Schalter leicht, damit die Bohrdrehung langsam startet.

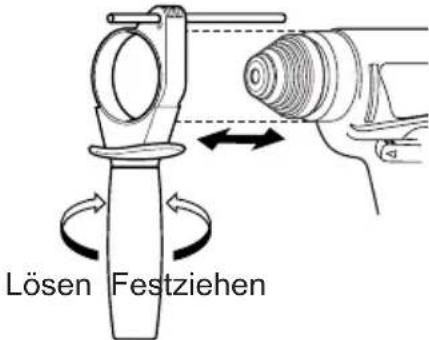

Zusatzgriff … (I)

Bringen Sie den Zusammengriff an Ihrer bevorzugten Position an, undziehen Sie den Griff fest an.

Bohrtiefenanschlag … (B)

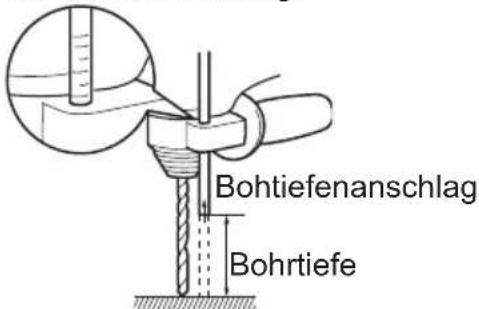

Lösen Sie den Zusammengriff, und stellen Sie den Bohrtiefenanschlag auf ihre bevorzugte Bohrtiefe ein. Ziehen Sie den Zusammengriff nach der Einstellung fest, und fixieren Sie den Bohrtiefenanschlag.

Akkpack (H)

Für richtigen Gebrauch des Akkus Ni-MH-Akku EY9210

• Laden Sie den Akku vor der Lagerung voll auf, um eine langere Lebensdauer sicherzustellen.

-Ni-Cd-Akku EY9116

• Entladen Sie den Akku vor der Lagerung vollständig, um eine längerige Lebensdauer sicherzustellen.

• Der Umgebungstemperaturbereich liegt zwischen 0^ (32^) und 40^ (32^) .

Wenn das Batteriepack bei einer Batterietemperatur unter 0^ (32^) benutzt wird, Funktioniert das Werkzeug möglicherweise nicht einwandfrei. In thisem Fall die Batterie für einwandfrei Funktion so lange aufladen, bis der Ladevorgang abgeschlossen ist.

Lebensdauer des Akkupacks

Das Akkupack hat nur eine begrenzte Lebensdauer. Wenn auch nach einer ordnungsgemäßen Ladung die Betriebszeit extrem kurz ist, muß das Akkupack erneuert werden.

Hinweis: Beim Arbeiten unter extrem warmen oder kalten Umgebungsbedingungen verkürzt sich die zur Verfügung stehende Betriebszeit je Ladung.

Akku-Recycling

Bei der Entsorgung von Materialien immer alle ortlich geltenden Vorschriften beachten und die Produkte gegebenfalls bei dafür vorgesehenen Sammelstellen abgeben.

ACHTUNG: Ni-Cd-Akku EY9116

Dieses Gerat enthalt Nickel-Kadmium. Der Akku muss recyclelt oder sachgerecht entsorgt werden.

Für die Schweiz

Nach Gebrauch der Verkaufsstelle zuruckgeben.

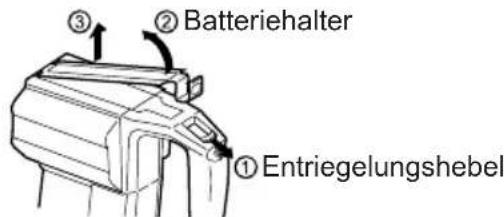

Entriegelungshebel … (G)

• Einsetzen und Entfernen des Akkus-Zum Entfernen-Ziehen Sie den Entriegelungshebel nach oben, um den Batteriehalter freizugegeben.

-Zum Einsetzen- Drucken Sie den Batteriehalter vorsichtig hinein, bis er hörbar einrastet.

Ladegerät… (J)

Zur Bechtung: Beim ersten Aufladen der Akkus oder beim Aufla

den nach längerer Ruhezeit die Akkus.
etwa 24 Stunden lang aufladen, um
die volle Kapazitat zu erreichen.

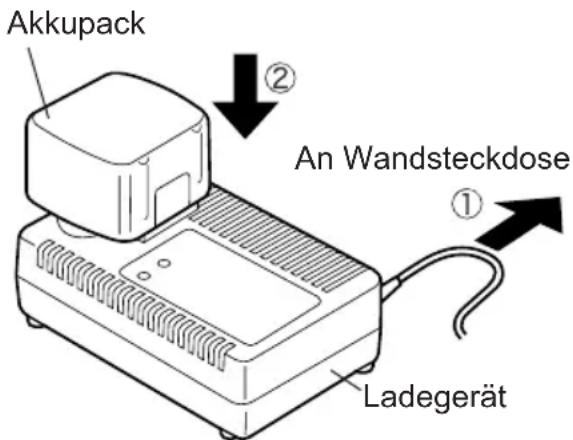

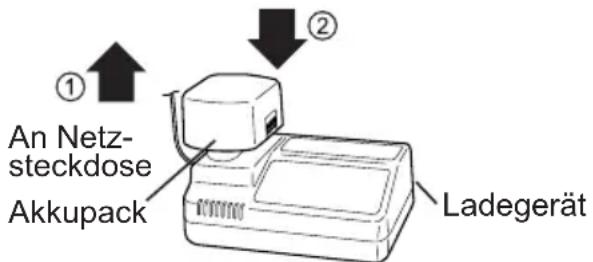

1. Ladegerät an Wandsteckdose anschließen.
2. Akkupack fest in das Ladegerat schieben.

1. Wahrend des Ladens leuchtet die Ladekontrollampe.

Mit Erreichen der vollen Ladung spricht automatisch eine interne, elektronische Schaltung an, die ein Überladen verhindert.

Das Laden beginnnt nicht, solange das Akkupack noch heißt ist (wie z.B. unmittelber nach intensivem Gebrauch). In einem solchen Fall leuchtet die orangefarbene Bereitschaftslampe bis der Akku ausreichend abgekühlt ist. Das Laden beginnnt dann automatisch.
4. Das Ende des Ladevorgangs wird durch schnelles Blinken der Ladekontrollampe angezeigt.
5. Wenn das Akkupack längerere Zeit nicht benutzt worden ist, beginnnt die Ladekontrollampe langsam zu blinken um anzuzeigen, daß eine Sicherheitsladung durchgeführt

wird. Eine Sicherheitsladung erfolgt langsamer und benötigt dazu mehr Zeit, um das Akkupack vollständig aufzuladen als dies bei einer Normaladung der Fall ist. (Die maximale Ladezeit beträgt etwa 90 Minuten.)

• Wenn ein vollständing geladenes Batterie-Pack erneut in das Ladegerät eingelegt wird, leuchtet möglicherweise die Ladekontrollampe auf. Nach einigen Minuten beginnt die Ladekontollampe rascher zu blinken und zeigt an, daß der Ladevorgang abgeschlossen ist.

• Wenn die Ladekontrollampe nicht unmittelbar nach dem Anschlieben des Netzkabels aufleuchtet oder nach Ablauf der normalen Ladezeit nicht erlischt, wenden Sie sichitte an einen autorisierten Fachhändler.

HINWEIS:

• Wenn eine kalte Batterie(von etwa 5^ (41^) oder weniger) in einem warmen Raum aufgeladen werden soll, halten Sie die Batterie für mindestens eine Stunde in dem Raum und laden Sie sie auf, wenn sie sich auf Raumtemperatur erwärmt hat. (Anderenfalls ist es möglich, daß die Batterie nicht vollständig aufgeladen wird.)
  Den Akku abkühlen setzen, wenn mehr als zwei Batterie Sätze hintereinander aufgeladen werden.
• Stecken Sie ihre Finger nicht in Kontaktöffnung, wenn das Ladegerät festgehalten wird oder bei anderen Gelegenheiten.

ACHTUNG:

• Keinen Motorgenerator als Spannungssquelle benutztzen.
• Decken Sie die Entluftungsöffnungen des Ladegerates und den Akkupack nicht ab.
• Das Ladegerät nach dem Gebrauch von der Netzsteckdose trennen.

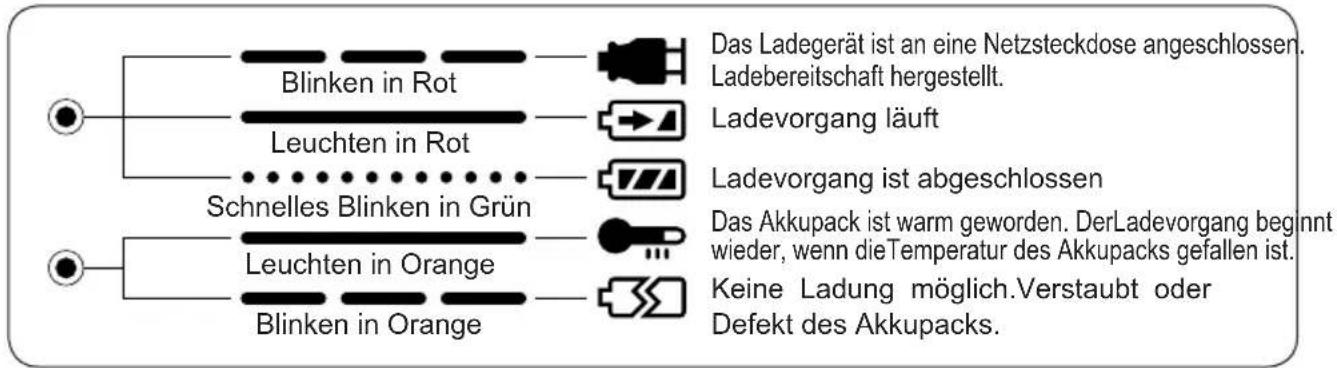

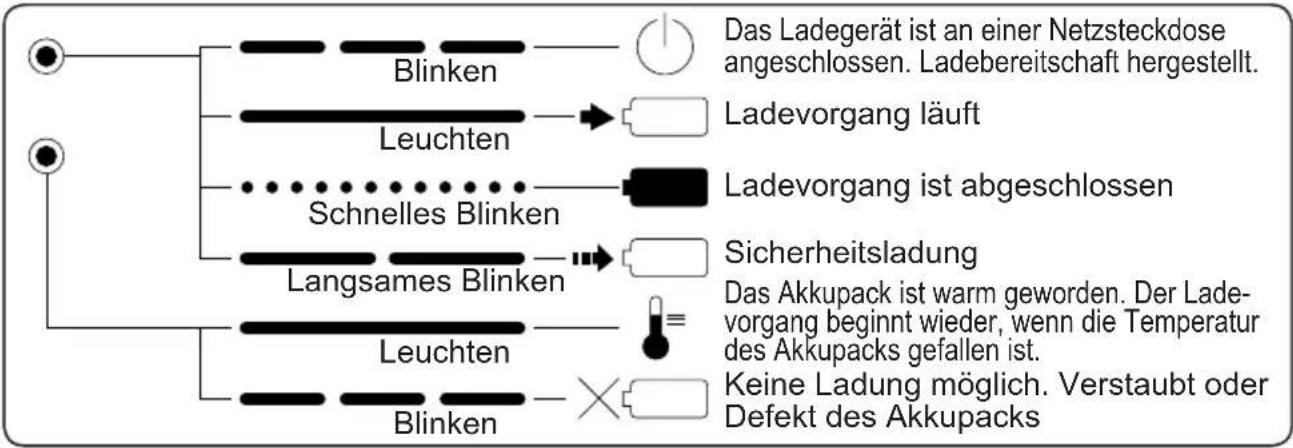

ANZEIGELAMPEN

EY0214: EY6813NQKW

EY0110: EY6813FQW

Staubsmammelbehälter (EY9X004) ... (L)

• Bohrer mit einem Durchmesser von mehr als 20 mm konnen nicht durch die Staubsmelmanschette eingeführt werden.

• Verwenden Sie den Staubsmelbehälter nicht zum Bearbeiten anderer Materialien als Beton, Mörtel und anderem Keramikmaterial. Wenn der Staubsmelbehälter z.B. bei der Bearbeitung von Metall eingesetzt wird, kann der Behälter durch die heifen Metallspane beschädigt werden.

• Setzen Sie einen Bohrer ein.

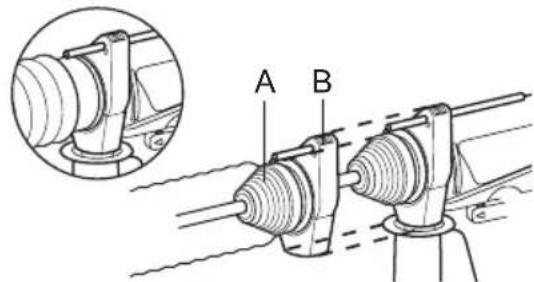

• Führren Sie den Bohrer durch das Teil A, und befestigen Sie den Behälter unter Anpassung an die Form des Zusatzgriffs am Teil B.

Betrieb

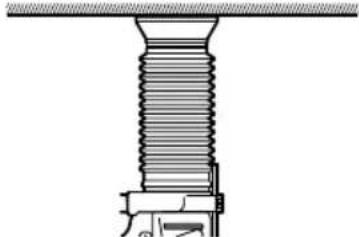

Achten Sie daraufuf, daß der Staub-sammelbehälter während des Bohrens eng an die Wand gepreß wird.

Ausbau

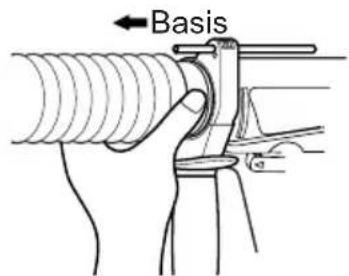

Halten Sie den Staubsammelnehmer zum Ausbauen an der Basis fest.

Bitte abnehmer, nachdem der Staub in der Staubsammelschale grundlich entfernt worden ist.

Lagerung

Lagern Sie den Staubsammelbehälter nicht in zusammengedrücktem Zustand. Wird er in zusammengedrücktem Zustand gelagert, kann er womöglich nicht mehr seine ursprüngliche Form annehmen.

III. Wartung

Zum Abwischen der Einheit verwenden Sie ausschließlich ein trockenes, weiches Tuch. Verwenden Sie kein feuchtes Tuch, Verdünner, Benzin oder andere flüchtige Lösungsmittel zum Reinigen.

IV.Zubehör

Zusatzgerät	Einsatz für:
	Schlag-bohr-Betriebsart	Bohr-Betriebs-art
Spannffutter EY9HX400E	Nein	Ja	1,5mm 13mm (1/16 ~1/2 ) Durchmesser Holzbohrer Metallbohrer Nicht im Schlagbohrbetrieb einsetzen.
Schlagbohr-futter EY9HX401E	Ja	Ja	2,5mm 13mm (3/32 ~1/2 ) Durchmesser Mauerbohrer mit geradem Schaft (nur für Bohren in Ziegel, Mörtel, Aschenstein, Gasleichtbeton) Holzbohrer Metallbohrer
Meißelaufsatz EY9HX402E	Ja	Nein	Leichtes Meißeln. *Abläsen von Kacheln *Herstellen von Nuten für Klempnerarbeiten *Abkanten

V. Gebrauchsempfehlung

1. Wenn die Andrückkraft des Bohrerbits unzureichend ist, Funktioniert der Hammer im Schlagbohrmodus eventuell nicht.

Dadurch soll verhindert werden, dass das Werkzeug im Schlagbohrmodus ohne Last lauft. Drücken Sie das Bohrerbit stärker an, um den Hammer einzurücken und zu aktivieren.

Üben Sie bei der Arbeit stets ausreichende Andrückkraft aus.

1. Im Winter oder in anderen Situationen, wenn die Temperatur der Einheit niedrig ist (5^ oder niedriger), ist die Schlagkraft im Schlagbohrmodus in der Anfangsphase eventuell schwacher als normal.

Dies ist darauf zurückzuführen, dass das Fett bei niedrigen Temperaturen steifer wird, so dass sich die Reibung erhöht.

Sollte dies eintreten, betreiben Sie das Werkzeug etwa 30 Sekunden lang im Schlagbohrmodus ohne Last, und wiederholen Sie diesen Vorgang 3-mal. Dadurch wird die Schlagkraft wiederhergestellt.

IV. Technische Daten

Akku-Bohrhammer (EY6813)

Maximaler Bohrdurchmesser	Beton	20 mm (25/32")
	Stahl	13 mm (33/64")
	Holz	27 mm (1-1/16")
Motorspannung 24-V-Gleichstromm motor
Leerlaufdrehzahl (U/min)	Langsammodus 0	520/min (rpm)
	Schnellmodus 0	950/min (rpm)
Schlagzahl Pro Minute (BPM)	Weichmodus	0-3100/min (bpm)
	Hartmodus	0-4600/min (bpm)
Gewicht (einschließlich Akkupack)	4,35 kg (9,6lbs) : EY6813NQKW / 4,2 kg (9,3lbs) : EY6813FQW
Abmessungen (L×B×H)	316×206×74mm(12-28/64"×8-7/64"×2-58/64")

Akkupack

Batterie inbegriffen	EY9210 : (EY6813FQW) Ni-MH Akku	EY9116 : (EY6813FQW) Ni-Cd Akku
Spannung	24 V Gleichstrom (1,2 V × 20 Zellen)

Ladegerät

Model EY0214 : EY6813		NQKW
Elektronische Nennleistung		Siehe Leistungsschild auf der Unterseite des Ladegerätes.
Gewicht 0,97 k		g (2,14 lbs)
Ladezeit		7,2 V 9,6	V 12 V 15,6	V 18 V 24 V
	1,2 Ah	EY9065	EY9080	EY9001
		EY9066	EY9086	EY9006
		20 Minuten
	1,7 Ah		EY9180	EY9101
			EY9182
			25 Minuten
	2,0 Ah	EY9168		EY9106	EY9136		EY9116
		30 Minuten		EY9107			EY9117
				30 Minuten			30 Minuten
	3,0 Ah			EY9200	EY9230	EY9210	45 Minuten
				45 Minuten
	3,5 Ah			EY9201	EY9231
				55 Minuten

Modell EY0110: EY6813FQW
Elektronische Nennleistung		Siehe Leistungsschild auf der Unterseite des Ladegerätes.
Gewicht 0,78 k		g (1,72 lbs)
Ladezeit		7,2 V 9,6	V 12 V 15,6	V 18 V 24 V
	1,2 Ah	EY9065	EY9080	EY9001
		EY9066	EY9086	EY9006
		20 Minuten
	1,7 Ah		EY9180	EY9101
			EY9182
			25 Minuten
	2,0 Ah	EY9168 E	Y9106 EY913	36			EY9116
		30 Minuten			30 Minuten		EY9117
	3,0 Ah			EY9200 E	Y9230 EY9210		90 Minuten
				45 Minuten
	3,5 Ah			EY9201 E	Y9231 EY9251
				55 Minuten		65 Minuten

HINWEIS:

These Tabelle kann Modelle enthalten, die möglicherweise他们在 Wohngebieten nicht angeboten werden.itte richten Sie sich nach den Angaben im Katalog.

Ladezeit: Ungefährte Zeit für eine volle Aufladung. Kann je nach Zustand des Akkus unterschiedlich sein.

VI. Technische gegevens

Basismachine (EY6813)

Maximale boordiameter	Beton	20mm (25/32")
	Staal	13mm (33/64")
	Hout	27mm (1-1/16")
Motorvoltage 24V gelijkstroom
Onbelast toerental (TPM)	Zacht-instelling 0 520/min (TPM)
	Hard-instelling 0 950/min (TPM)
Aantal kloppen per minuut (KPM)	Zacht-instelling 0 3100/min. (KPM)
	Hard-instelling 0 4600/min. (KPM)
Gewicht (met.accuset) 4,3k	g (9,65lbs): EY6813NQKW / 4,2kg (9,3lbs): EY6813FQW
Afmetingen (L×B×H)	316×206×74mm(12-28/64"×8-7/64"×2-58/64")

Accuset

Met accu	EY9210 : (EY6813NQKW) Ni-MH accu	EY9116 : (EY6813FQW) Ni-Cd accu
Voltage 24V gelijkstroom (1,2V × 20 cellen)

Acculader
