EY6409 - Bohrmaschine PANASONIC - Kostenlose Bedienungsanleitung

Produkttyp	Akku-Bohrschrauber
Marke	Panasonic
Modell	EY6409
Alimentation	Wiederaufladbarer Ni-MH- oder Ni-Cd-Akku 15,6 V Gleichstrom
Leerlaufdrehzahl (niedrig/hoch)	450 U/min / 1 450 U/min
Maximales Drehmoment (niedrige Drehzahl)	31,9 Nm
Maximales Drehmoment (hohe Drehzahl)	8,8 Nm
Spannfutterkapazität	1,0 mm bis 13 mm
Bohrleistung (Holz)	Bis zu 27 mm
Bohrleistung (Metall)	Bis zu 13 mm
Schraubkapazität (Holzschrauben)	Bis zu 6,8 mm
Anzahl der Drehmomenteinstellungen	18 + Bohrstufe
Gangwahlschalter	2 Gänge (LOW/HIGH)
Drehrichtungsumkehr	Ja, mit Hebel vorwärts/rückwärts
Bremse	Automatische elektrische Bremse
Gesamtlänge (mit Akku)	208 mm
Gewicht (mit Akku)	Ca. 2,0 kg (je nach Akku)
Kompatibler Akkutyp	EY9200, EY9201, EY9230, EY9231 (Ni-MH), EY9136 (Ni-Cd)
Ladegerät	Modell EY0110, variable Ladezeit
Wartung und Reinigung	Trockenes, sauberes Tuch, kein Wasser oder Lösungsmittel
Sicherheit	Schalterverriegelung, Überlastschutz, automatischer Stopp bei Blockierung
Mitgeliefertes Zubehör	Schnellspannbohrfutter, integrierter Bit-Halter
Garantie	Einzelheiten entnehmen Sie bitte der Bedienungsanleitung

Häufig gestellte Fragen - EY6409 PANASONIC

Wie befestige ich einen Bohrer an der Panasonic EY6409?

Setzen Sie den Bohrer in das Spannfutter ein und drehen Sie den Spannring im Uhrzeigersinn (von vorne gesehen). Stellen Sie sicher, dass der Drehrichtungsumschalter in der Mittelposition steht (Verriegelung). Es ist kein Schlüssel erforderlich.

Wie entferne ich einen Bohrer?

Drehen Sie den Spannring gegen den Uhrzeigersinn (von vorne gesehen) und entnehmen Sie den Bohrer. Verriegeln Sie immer den Schalter, bevor Sie den Bohrer wechseln.

Wie lade ich den Akku der EY6409 auf?

Schließen Sie das Ladegerät EY0110 an eine Steckdose an, setzen Sie den Akku ein. Die Ladeanzeige leuchtet. Der Ladevorgang dauert etwa 30 bis 60 Minuten je nach Kapazität. Ist der Akku heiß, warten Sie, bis er abkühlt; die orange Anzeige bleibt an.

Was tun, wenn der Akku nicht lädt?

Überprüfen Sie, ob der Akku nicht zu heiß oder zu kalt ist. Leuchtet die Ladeanzeige nicht auf, wenden Sie sich an einen autorisierten Händler. Verwenden Sie keinen Generator zum Laden.

Wie kehre ich die Drehrichtung um?

Verwenden Sie den Drehrichtungsumschalter oberhalb des Schalters. Stellen Sie ihn auf 'R' für Vorwärtslauf, 'L' für Rückwärtslauf. Betätigen Sie den Hebel nicht, wenn das Spannfutter dreht.

Welches Drehmoment zum Schrauben oder Bohren wählen?

Verwenden Sie den Drehmomenteinstellring. Drehen Sie ihn auf eine der 18 Rasten (nummeriert) zum Schrauben oder auf das Bohrersymbol zum Bohren. Testen Sie zuerst an einem Probestück, um ein Überdrehen zu vermeiden.

Wie wähle ich die Geschwindigkeit aus?

Verwenden Sie den Gangwahlschalter (LOW/HIGH) oben. LOW für hohes Drehmoment (Schrauben, Bohren großer Durchmesser), HIGH für hohe Drehzahl (schnelles Bohren). Schalten Sie nicht um, während Sie den Schalter drücken.

Welche Sicherheitshinweise sind wichtig?

Tragen Sie Gehörschutz bei längerem Gebrauch. Berühren Sie beim Bohren in Wänden keine Metallteile (Stromschlaggefahr). Verriegeln Sie den Schalter nach Gebrauch in Mittelstellung. Halten Sie das Gerät am isolierten Griff.

Wie reinige ich die EY6409?

Reinigen Sie mit einem trockenen, sauberen Tuch. Verwenden Sie kein Wasser, Lösungsmittel oder flüchtige Produkte. Die Lüftungsschlitze dürfen nicht blockiert werden.

Was tun, wenn der Bohrer blockiert?

Lassen Sie sofort den Schalter los, um den Motor zu stoppen und eine Überlastung zu vermeiden. Kehren Sie die Drehrichtung um, um den Bohrer zu lösen, und entfernen Sie ihn dann.

BEDIENUNGSANLEITUNG EY6409 PANASONIC

Vor Inbetriebnahme des Gerätes, die Betriebsanleitungitte gruldlich durchlen und dieser Broschure zum spateren Nachschlagen sorgfaltig aufbewahren.

Die Skala an dieser Markierung einstehen.

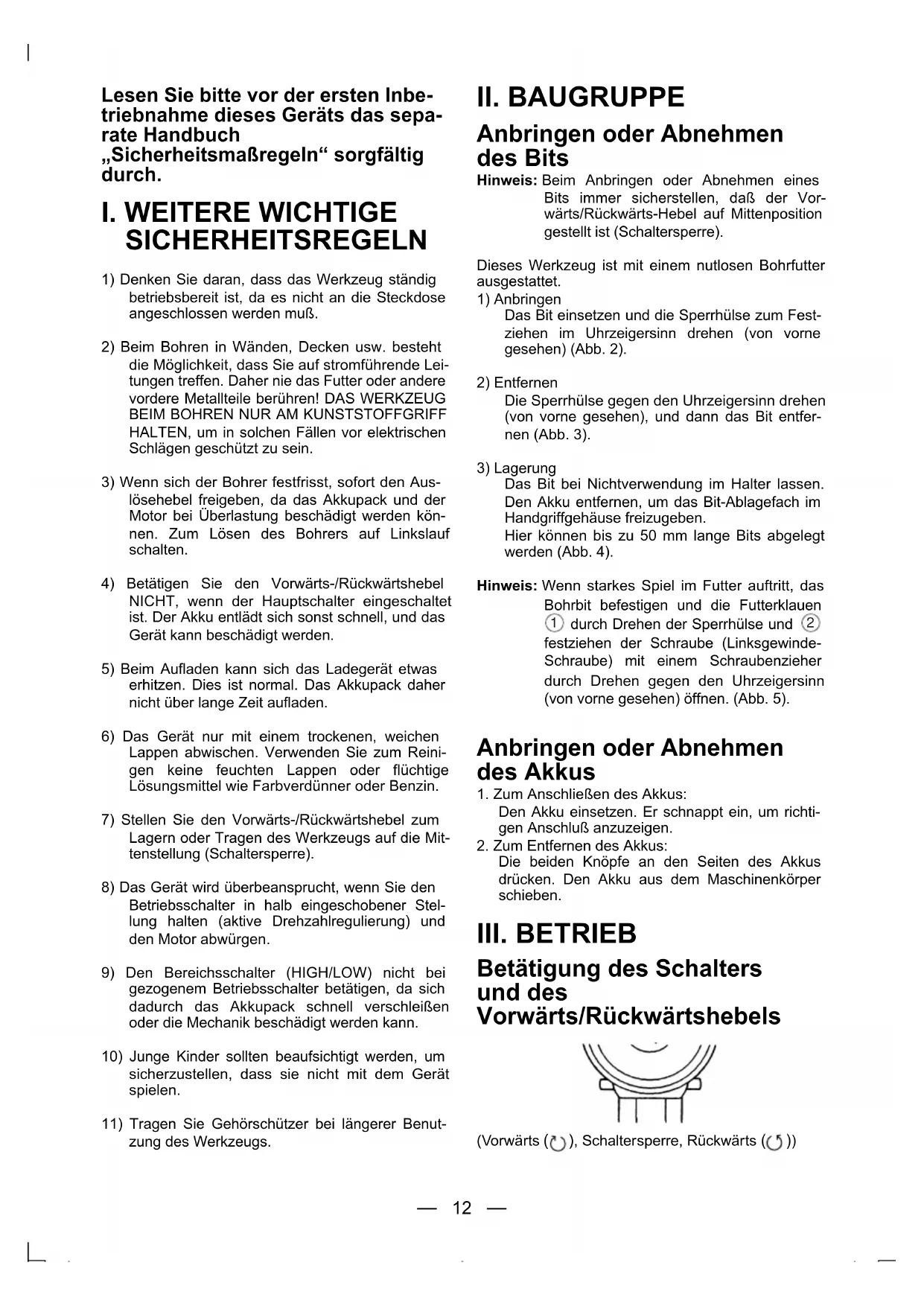

Lesen Sieitte vor der ersten Inbetriebnahme dieseres Geräts das separate Handbuch „Sicherheitsmaßregeln“ sorgfällig durch.

I. WEITERE WICHTIGESICHERHEITSREGELN

1) Denken Sie daran, dass das Werkzeug ständig betriebsbereit ist, da es nicht an die Steckdose angeschlossen werden muß.
2) Beim Bohren in Wänden, Decken usw. besteht die Möglichkeit, dass Sie auf stromführungende Leitungen treffen. Daher nie das Futter oder andere vordere Metallteile berühren! DAS WERKZEUG BEIM BOHREN NUR AM KUNSTSTOFFGRIFF HALTEN, um in solchen Fälle vor elektrischen Schlägen geschützt zu sein.
3) Wenn sich der Bohrer festrisst, sofort den Auslösehebel freigegeben, da das Akkupack und der Motor bei Überlastung beschädigt werden konnen. Zum Lösen des Bohrers auf Linklauf schalten.
4) Betätigen Sie den Vorwarts-/Rückwartshebel NICT, wenn der Hauptschalter eingeschaltet ist. Der Akku entländt sich sonst Schnell, und das Gerat kann beschädigt werden.
5) Beim Aufladen kann sich das Ladegerät etwas erhitzen. Dies ist normal. Das Akkupack dazu nicht über lange Zeit aufladen.
6) Das Gerät nur mit einem trockenen, weichen Lappen abwischen. Verwenden Sie zum Reinigen keine feuchten Lappen oder flüchtige Lösungsmittel wie Farbverdünner oder Benzin.
7) Stellen Sie den Vorwarts-/Rückwartshebel zum Lagern oder Tragen des Werkzeugs auf die Mittenstellung (Schaltersperre).
8) Das Gerät wird überbeansprucht, wenn Sie den Betriebsschalter in halb eingeschobener Stellung halten (aktivive Drehzahlregulierung) und den Motor abwirgen.
9) Den Bereichsschalter (HIGH/LOW) nicht bei gezogenem Betriebsschalter betätigten, da sich dadurch das Akkupack schnell verschreiben oder die Mechanik beschädigt werden kann.
10) Junge Kinder sollenen beaufsichtigt werden, um Sicherzustellen, dass sie nicht mit dem Gerät speilen.
11) Tragen Sie Gehorschützer bei längerer Benutzung des Werkzeugs.

II. BAUGRUPPE

Anbringen oder Abnehmen des Bits

Hinweis: Beim Anbringen oder Abnehmer eines Bits immer sicherstellen, daß der Vorwärts/Rückwärts-Hebel auf Mittenposition gestellt ist (Schaltersperre).

Dieses Werkzeug ist mit einem nutlosen Bohrfutter ausgestattet.

1) Anbringen

Das Bit einsetzen und die Sperrhülse zum Festziehen im Uhrzeigersinn drehen (von vorne gesehen) (Abb. 2).

2) Entfernen

Die Sperrhülse gegen den Uhrzeigersinn drehen (von vorne gesehen), und dann das Bit entfernen (Abb. 3).

3) Lagerung

Das Bit bei Nichtverwendung im Halter lassen. Den Akku entfern, um das Bit-Ablagefach im Handgriffgehause freizugeben.

Hier konnen bis zu 50~mm Lange Bits abgelegt werden (Abb. 4).

Hinweis: Wenn starkes Spiel im Futter auftritt, das Bohrbit befestigen und die Futterklauen ① durch Drehen der Sperrhülse und ② festziehen der Schraube (Linksgewinde-Schraube) mit einem Schraubenzieher durch Drehen gegen den Uhrzeigersinn (von vorne gesehen) öffnen. (Abb. 5).

Anbringen oder Abnehmen des Akkus

1. Zum Anschlieben des Akkus:

Den Akku einsetzen. Er Schnappt ein, um richtigen Anschluß anzuzeigen.

1. Zum Entfernen des Akkus:

Die beiden Knöpfen an den Seiten des Akkus drücken. Den Akku aus dem Maschinenkorper schieren.

III. BETRIEB

Betätigung des Schalters und des

Vorwärts/Rückwärtshebels

(Vorwärts (U), Schaltersperre, Rückwärts (U))

Achtung: Nicht den Vorwarts-/Rückwartshebel betätigten, bevor das Futter vollständig zur Ruhe gekommen ist. Durch Umschalten während der Futterdrehung kann die Maschine beschädigt werden.

Vorwärtsdrehung-Schalterbetätigung

1. Für Vorwärtsdrehung stellen Sie den Hebel nach vorne.
2. Drücken Sie den Auslöserleitung, um das Werkzeug langsam zu starten.
3. Die Geschwindigkeit nimmt mit stärkerem Druck auf den Auslöser für effizientes Festziehen von Schrauben und Bohren zu. Die Bremse arbeitet, und das Futter stoppt sofort, wenn der Auslöser losgelassen wird.
4. Nach der Verwendung den Hebel auf Mittenposition zurückstellen (Schaltersperre).

Rückwärtdrehung-Schalterbetätigung

1. Für Rückwärtsdrehung stellen Sie den 'Hebel nach vorne. Die Drehrichtigung vor dem Betrieb prufen.
2. Drücken Sie den Ausloserleitung, um das Werkzeug langsam zu starten.
3. Nach der Verwendung den Hebel auf Mittenposition zurückstellen (Schaltersperre).

Geschwindigkeitswahl

Wahlen Sie eine niedrige oder hohe Geschwindigkeit entsprechend der Arbeitsaufgabe.

Achtung: Prufen Sie vor der Verwendung die Einstellung des Geschwindigkeitswahl-Schalters.

Einstellung des Kupplungsdrehmoments

Wahlen Sie aus den 18 Rasterstellungen das für die vorgesehene Arbeit geeignete Drehmoment aus oder die " position.

Achtung: Prufen Sie die Einstellung vor der eigentlichen Inbetriebnahme. Stellen Sie die Skala auf diese Markierung ( ein. (Abb. 7)

Hinweis: Wenn die Bremse einsetzt, kann ein Bremsgeräusch hörbar werden.
Dieser Ton zeigt das Einsetzen der Bit-Verriegelung ein.

Achtung: Um einen überma Big starken Temperaturanstieg auf der Oberfläche des Werkzeugs zu verhindern, das Werkzeug nicht mit zwei oder mehreren Akkupacks kontinuierlich betreiben. Das Werkzeug besteht eine gewisse Zeit zum Abkühlen, ehe ein neuen Akkupack eingesetzt werden kann.

• Wahrend des Betriebs auf keinen Fall die Belüftungsaffnungen an der Gehäuseite verschlieben. Dadurch kann sich die Leistung des Gerätes verschlechtern oder es)sogar zum Versagen von Bauteilen kommt.
• Überlasten Sie den Motor des Werkzeugs nicht. Hierdurch kann die Maschine beschädigt werden.

Das Gerat so verwenden, daß keine Luft direkt aus den Belüftungsöffnungen des Gehäuses direkt auf ihre Haut geblasen wird.
Andernfalls konnen Verbrennungen hervorgerufen werden.
- Wenn Sie mit einem Ni-MH Akku-Pack arbeiten, acht den Sie darauf, dass der Arbeitsplatz gut beluftet ist.

Für richtige Anwendung des Batteriepacks

Ni-MH-Batteriepacks (EY9200/EY9201/ EY9230/EY9231)

• Laden Sie vor der Lagerung die Ni-MH-Batterie vollständig auf, damit eine langere Lebensdauer sichergestellt ist.
• Der Umgebungstemperaturbereich liegt zwischen 0^ (32^) und 40^ (104^) .

Wenn das Batteriepack bei einer Batterietemperatur unter 0^ (32^) benutzt wird, Funktioniert das Werkzeug möglicherweise nicht einwandfrei. In thisem Fall die Batterie für einwandfrei Funktion so lange aufladen, bis der Ladevorgang abgeschlossen ist.

• Wenn Sie den Akku nicht benutzen, halten Sieihn von Metallgegenständen fern: z.B. Buroklammern, Munzen, Schlüssel, Nagel, Schrauben oder andere keine Metallobjekte, welche die Kontakte kurzschreiben konnen.
  Das Kurzschlieben der Akkukontakte kann Funken, Verbrennungen oder einen Brand verursa-chen.
• Bei Betrieb mit einem Ni-MH-Akkumulator darauf achtenden, dass fur gute Belüfung gesorgt wird.

Ni-Cd Akku

(ey9106/ey9136)

• Der Nickel-Cadmium-Akku erfordert eine "EINARBEITUNGSZEIT", um maximale Betriebskapazität zu erreichen. Die "EINARBEITUNGSZEIT" wird bei normalem Betrieb innerhalb der ersten 6 - 8 Auflade- und Entladezyklen des Akkus erreicht. Nach der "EINARBEITUNGSZEIT" bewahrt der Akku seine maximale Betriebkapazität während der gesamten normalen Akku-Lebensdauer.

Lebensdauer des Akkupacks

Das Akkupack hat nur eine begrenzte Lebensdauer. Wenn auch nach einer ordnungsgemäßen Ladung die Betriebszeit extrem kurz ist, muß das Akkupack erneuert werden.

Hinweis: Beim Arbeitsen unter extrem warmen oder kalten Umgebungsbedingungen verkurzt sich die zur Verfugung stehende Betriebszeit je Ladung.

Akku-Recycling

Bei der Entsorgung von Materialien immer alle ortlich geltenden Vorschriften beachten und die Produkte gegebenfalls bei dafür vorgesehenen Sammelstellen abgeben.

Achtung:

Ni-Cd-Akku EY9106/EY9136

Dieses Gerät enthalt Nickel-Kadmium. Der Akku muss recyclelt oder sachgerecht entsorgt werden.

Für die Schweiz

Nach Gebrauch der Verkaufsstelle zuruckgeben.

Laden

Hinweis: Beim ersten Aufladen der Akkus oder beim Aufladen nach längerer Ruhezeit die Akkus etwa 24 Stunden lang aufladen, um die volle Kapazität zu erreichen.

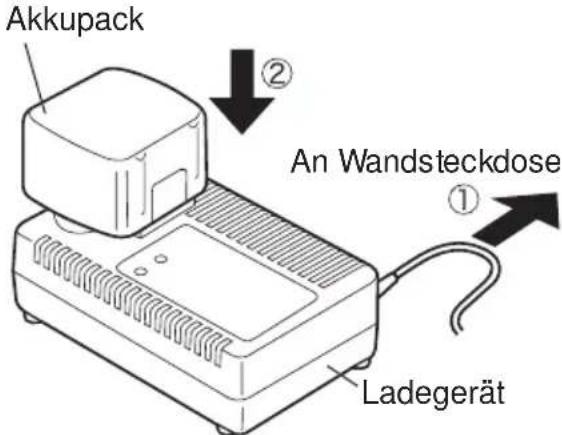

Akkuladegerat (EY0110)

1. Ladegerät an Wandsteckdose anschließen.

Hinweis: Beim Einführen des Steckers in eine Netzsteckdose können Funken erzeugt werden, was jedoch in Bezug auf die Sicherheit kein Problem darstellt.

1. Akkupack fest in das Ladegerät schieben.

1. Wahrend des Ladens leuchtet die Ladekontrollampe.

Mit Erreichen der vollen Ladung spricht automatisch eine interne, elektronische Schaltung an, die ein Überladen verhindert.

Das Laden beginnnt nicht, solange das Akkupack noch heiß ist (wie z.B. unmittelbar nach intensivem Gebrauch). In einem solchen Fall

leuchtet die orangefarbene Bereitschaftslampe bis der Akku ausreichend abgekühlt ist. Das Laden beginnnt dann automatisch.

1. Wenn der Ladevorgang beendet ist, beginnt die Ladekontrollampe schnell in Grun zu blinken.

2. Wenn der Akku zu kalt ist oder längerere Zeit nicht benutzt wurde, leuchtet die Ladekontrollampe. In dieser Fall dauert der Ladevorgang länger als die normale Ladezeit, bis der Akku voll aufgeladen ist.

3. Wird ein voll aufgeladener Akku erneut in das Ladegerät eingesetzt, leuchtet die Ladekontrollampe auf. Nach einigen Minuten beginnnt die Ladekontrollampe rascher zu blinken und zeigt an, dass der Ladevorgang abgeschlossen ist.

4. Wenn die Ladekontrolllampe nicht unmittelbar nach dem Anschlieben des Netzkabels aufleuchtet oder nach Ablauf der normalen Ladezeit nicht erlischt, wenden Sie sichitte an einen autorisierten Fachhandler.

Hinweis: - Wenn eine kalte Batterie (von etwa 5^ (41^) oder weniger) in einem warmen Raum aufgeladen werden soll, setzen Sie die Batterie für mindestens eine Stunde in dem Raum und laden Sie sie auf, wenn sie sich auf Raumtemperatur erwartt hat. Anderenfalls wird der Akku möglicherweise nicht voll aufgeladen.

• Den Akku abkühlen setzen, wenn mehr als zwei Batterie-Sätze hintereinander aufgeladen werden.

• Stecken Sie ihre Finger nicht in Kontaktöffnung, wenn das Ladegerät festgehalten wird oder bei anderen Gelegenheiten.

Achtung: - Keinen Motorgenerator als Spannungssquelle benutzen.

• Decken Sie die Entlüftungsöffnungen des Ladegerates und den Akkupack nicht ab.

• Das Ladegerät nach dem Gebrauch von der Netzsteckdose trennen.

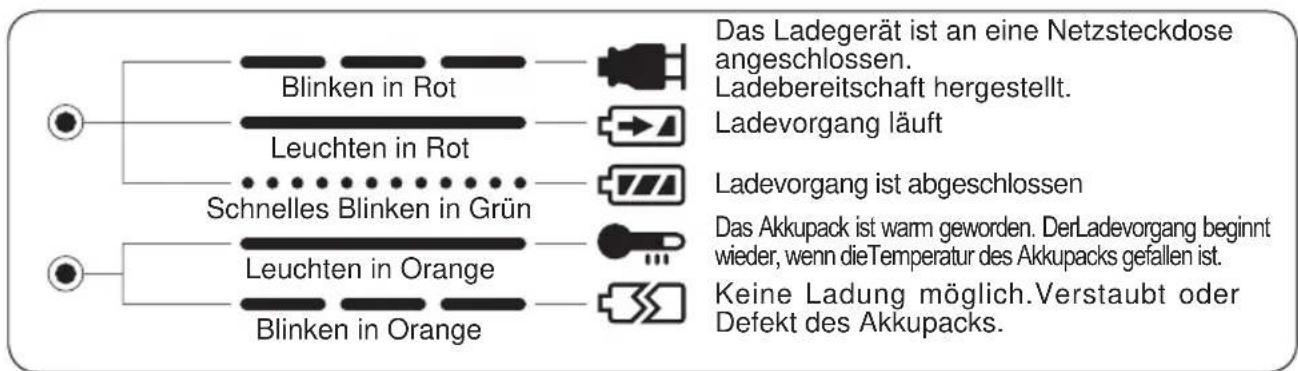

IV. ANZEIGELAMPEN

V. ZUBEHÖR

Immer nur Bits verwenden, die für die Futtergroße der Bohrmaschine geeignet sind.

VI. ANHANG

MAXIMAL EMPFOHLENE KAPAZITÄTEN

Modell EY6405 EY6409 EY6432
Schrauben-Eindreten	Maschinenschraube M5 M5 M6
	Holzschraube ø 6,8 mm	mm (17/64") ø 6,8 mm (17/64") ø 8 mm (5/16")
	Schneidschraube ø 6	mm (15/64") ø 6 mm (15/64") ø 6 mm (15/64")
Bohren	Für Holz ø 27 mm (1-1/16") ø 27 mm (1-1/16")		ø 36 mm (1-25/64")
	Für Metall	ø 10 mm (3/8")	ø 13 mm (1/2")	ø 13 mm (1/2")

VII. TECHNISCHE DATEN

HAUPTGERÄT

Modell		EY6405	EY6409		EY6432
Motor		DC Motor 12 V			DC Motor 15,6 V
Drehzahl ohne Last	Niedrig	400 / min (rpm.)			450 / min (rpm.)
	Hoch	1300 / min (rpm.)			1450 / min (rpm.)
Futter-Kapazität		0,5 mm ~ 10 mm (1/32" ~ 3/8")	1,0 mm ~ 13 mm (1/16" ~ 1/2")
Max. Drehmoment	Niedrig	22,5 Nm (230 kg-cm, 199 in-lbs.)			31,9 Nm (325 kg-cm, 282 in-lbs.)
	Hoch	6,3 Nm (65 kg-cm, 56 in-lbs.)			8,8 Nm (90 kg-cm, 78 in-lbs.)
Kupplung-Drehmoment		Ca. 1,0 Nm (10 kg-cm, 8,7 in-lbs.) ~ 5,4 Nm (55 kg-cm, 47,7 in-lbs.)			Ca. 1,0 Nm (10 kg-cm, 8,7 in-lbs.) ~ 6,9 Nm (70 kg-cm, 61 in-lbs.)
Gesamtlänge		202 mm (7-61/64")	208 mm (8-3/16")
Gewicht (mit Akku)		1,7 kg (3,75 lbs.) mit EY9106	1,8 kg (3,97 lbs.) mit EY9200	1,9 kg (4,19 lbs.) mit EY9201	2,0 kg (4,41 lbs.) mit EY9230	2,2 kg (4,85 lbs.) mit EY9231	2,0 kg (4,41 lbs.) mit EY9136

AKKUPACK

Modell	EY9106	EY9200	EY9201	EY9230	EY9231	EY9136
Lagerakku	Ni-Cd-Akku	Ni-MH-Akku				Ni-Cd-Akku
Akkuspannung	12 V DC (1,2 V x 10 Zellen)			15,6 V DC (1,2 V x 13 Zellen)

AKKU-LADEGERÄT

Modell		EY0110
Elektronische Nennleistung		Siehe Leistungsschild auf der Unterseite des Ladegerätes.
Gewicht		0,78 kg, (1,72 lbs.)
Ladezeit		7,2 V	9,6 V	12 V	15,6 V	18 V	24 V
	1,2Ah	EY9065, EY9066	EY9080, EY9086	EY9001, EY9006
		20 Minuten
	1,7Ah		EY9180, EY9182	EY9101
			25 Minuten
	2,0Ah	EY916830 Minuten		EY9106	EY9136		EY911760 Minuten
				30 Minuten
	3,0Ah			EY9200	EY9230		EY921090 Minuten
				45 Minuten
	3,5Ah			EY9201	EY9231 EY9251
				55 Minuten		65 Minuten

Hinweis: Diese Tabelle kann Modelle enthalten, die möglicherweise他们在其lem Wohngebiet nicht angeboten werden.itte richten Sie sich nach den Angaben im Katalog.

VII. TECHNISCHE GEGEVENS

GEREEDSCHAP

Model		EY6405	EY6409	EY6432
Motor		Gelijktstroommotor 12 V		Gelijktstroommotor 15,6 V
Onbelast toerental	Laag	400 / min (toeren/min)		450 / min (toeren/min)
	Hoog	1300 / min (toeren/min)		1450 / min (toeren/min)
Maat boorkop		0,5 mm ~ 10 mm(1/32" ~ 3/8")	1,0 mm ~ 13 mm(1/16" ~ 1/2")
Max. draaimoment	Laag	22,5 Nm (230 kgf-cm, 199 in-lbs.)		31,9 Nm (325 kgf-cm, 282 in-lbs.)
	Hoog	6,3 Nm (65 kgf-cm, 56 in-lbs.) 8,8 Nm		(90 kgf-cm, 78 in-lbs.)
Draaimoment koppeling		Ca. 1,0 Nm (10 kgf-cm, 8,7 in-lbs.) ~5,4 Nm (55 kgf-cm, 47,7 in-lbs.)		Ca. 1,0 Nm (10 kgf-cm, 8,7 in-lbs.) ~6,9 Nm (70 kgf-cm, 61 in-lbs.)
Totale lenghte		202 mm(7-61/64")	208 mm(8-3/16")
Gewicht (inclusief accu)		1,7 kg (3,75 lbs.)met EY9106	1,8 kg (3,97 lbs.)met EY9200	1,9 kg (4,19 lbs.)met EY9201	2,0 kg (4,41 lbs.)met EY9230	2,2 kg (4,85 lbs.)met EY9231	2,0 kg (4,41 lbs.)met EY9136

ACCUPACK
