Produkttyp	Sladdlös borrskruvdragare
Märke	Panasonic
Modell	EY6409
Strömförsörjning	Uppladdningsbart Ni-MH eller Ni-Cd batteri 15,6 V DC
Tomgångsvarvtal (låg/hög)	450 varv/min / 1 450 varv/min
Max vridmoment (låg hastighet)	31,9 Nm
Max vridmoment (hög hastighet)	8,8 Nm
Chuckkapacitet	1,0 mm till 13 mm
Borrkapacitet (trä)	Upp till 27 mm
Borrkapacitet (metall)	Upp till 13 mm
Skruvkapacitet (träskruv)	Upp till 6,8 mm
Antal vridmomentinställningar	18 + borrläge
Växelväljare	2 hastigheter (LÅG/HÖG)
Vändbar rotationsriktning	Ja, med fram/bakspak
Broms	Automatisk elbroms
Total längd (med batteri)	208 mm
Vikt (med batteri)	Cirka 2,0 kg (beroende på batteri)
Kompatibel batterityp	EY9200, EY9201, EY9230, EY9231 (Ni-MH), EY9136 (Ni-Cd)
Laddare	Modell EY0110, variabel laddningstid
Underhåll och rengöring	Torr, ren trasa, inget vatten eller lösningsmedel
Säkerhet	Strömbrytarlås, överbelastningsskydd, automatisk stopp vid blockering
Medföljande tillbehör	Nyckellös chuck, inbyggt bitshållare
Garanti	Se manualen för detaljer

Vanliga frågor - EY6409 PANASONIC

Hur fäster man ett borr på Panasonic EY6409 borrskruvdragaren?

Sätt in borret i chucken och vrid spännringen medurs (sett framifrån). Se till att backspaken är i mittläge (låst). Ingen nyckel behövs.

Hur tar man bort ett borr?

Vrid spännringen moturs (sett framifrån) och ta bort borret. Lås alltid strömbrytaren innan du byter borr.

Hur laddar man batteriet till borrskruvdragaren EY6409?

Anslut laddaren EY0110 till ett eluttag, sätt i batteriet. Laddningsindikatorn tänds. Laddningen tar cirka 30 till 60 minuter beroende på kapacitet. Om batteriet är varmt, vänta tills det svalnat; orange indikator lyser.

Vad gör man om batteriet inte laddas?

Kontrollera att batteriet inte är för varmt eller för kallt. Om laddningsindikatorn inte tänds, kontakta en auktoriserad återförsäljare. Använd inte generator för laddning.

Hur vänder man rotationsriktningen?

Använd backspaken ovanför avtryckaren. Ställ den på 'R' för framåt, 'L' för bakåt. Använd inte spaken medan chucken roterar.

Vilket vridmoment väljer man för skruvning eller borrning?

Använd vridmomentinställningsringen. Vrid den till ett av de 18 lägena (numrerade) för skruvning, eller till borsymbolen för borrning. Testa först på ett provstycke för att undvika överspänning.

Hur väljer man hastighet?

Använd växelväljaren (LÅG/HÖG) på ovansidan. LÅG för högt vridmoment (skruvning, borrning av stora diametrar), HÖG för hög hastighet (snabb borrning). Ändra inte växel medan du trycker på avtryckaren.

Vilka säkerhetsanvisningar är viktiga?

Använd hörselskydd vid längre användning. Rör inte metalldelar vid borrning i väggar (risk för elektrisk kontakt). Lås strömbrytaren i mittläge efter användning. Håll verktyget i det isolerade handtaget.

Hur rengör man borrskruvdragaren EY6409?

Rengör med en torr, ren trasa. Använd inte vatten, lösningsmedel eller flyktiga ämnen. Ventilationshålen får inte blockeras.

Vad gör man om borret fastnar?

Släpp omedelbart avtryckaren för att stoppa motorn och undvika överbelastning. Vänd rotationsriktningen för att få loss borret, ta sedan bort det.

BRUKSANVISNING EY6409 PANASONIC

Laddningsbar borr/skruvdragare

Oppladbar drill og skrutrekker

Ladattava porakone/ruuvinvaannin

AkkymyIaTOPHaI dpelb-lyypynoBepT

AkkymyIaTOPHn IprnJIb-UsypynOBePrt

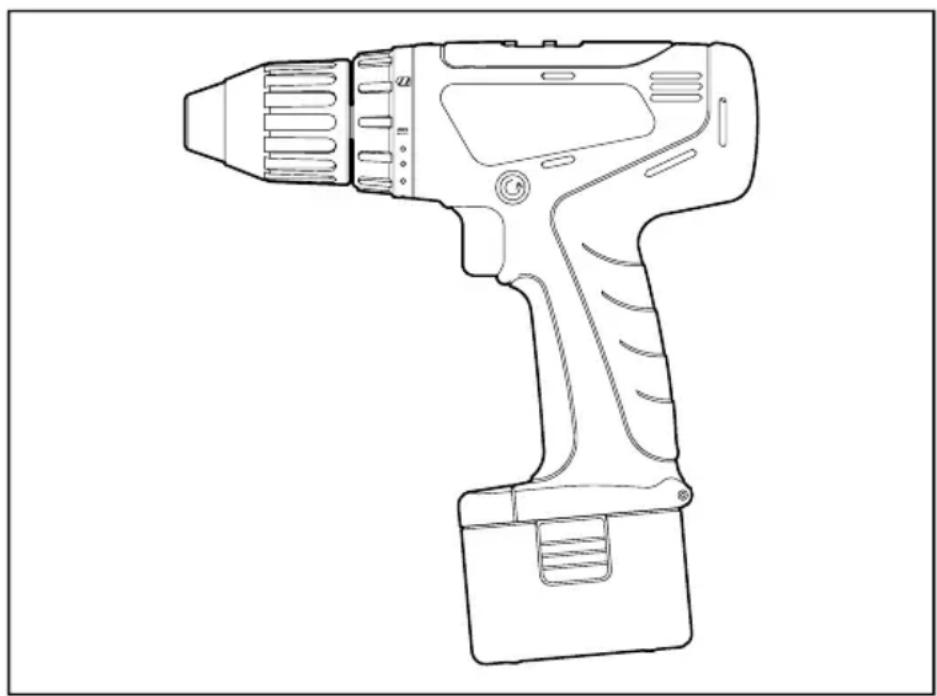

Model No: EY6405/EY6409/EY6432

Läsigenom hela bruksanvisingen innan stråkastaren tas i bruk. Spara bruksanvisingen for senere användning.

Momentkraften ställs in mot market.

Innstill skalaen mot dette punktet

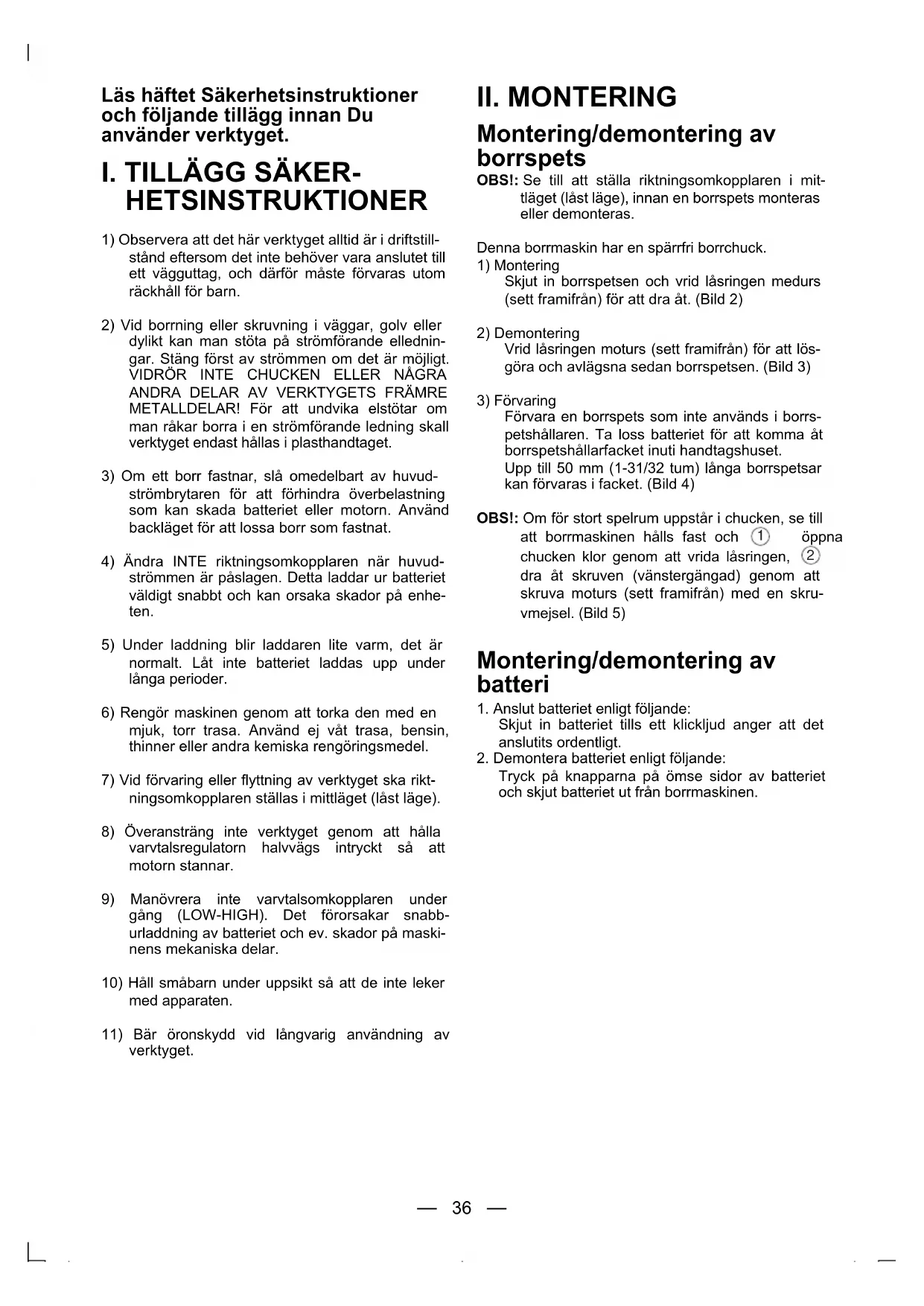

Läs hättet Sakerhetsinstruktioner och foljande tillagg innan Du använder verktyget.

I. TILLAGG SAKER-HETSINSTRUKTIONER

1) Observera att det het verktyget alltid ar i driftstill-stand eftersom det inte behover vara anslutet till ett vagguttag, och därfor maste forvaras utom räckhall for barn.
2) Vid börning eller skruvning i väggar, golv ellerydlikt kan man stöta pa strömforande ellednigar. Stäng forst av strömmen om det ar möjlig.VIDRÖR INTE CHUCKEN ELLER NAGRA ANDRA DELAR AV VERKTYGETS FRAMREMETALLDELAR! For att undvika elstötar om man råkar borra i en strömforande ledning skallverktyget endast hallas i plasthandtaget.
3) Om ett borr fastnar, sla omedelbart av huvudströmbrytaren for att forhindra overbelastning som kan skada batteriet aller motorn. Använd backlaget for att lossa borr som fastnat.
4) Åndra INTE riktningsomkopplaren nar huvudströmmen ar páslagen. Detta laddar ur batteriet valdigt snabbt och kan orsaka skador pa enhe-ten.
5) Under laddning blir laddaren lite varm, det ar normalt. Lat inte batteriet laddas upp under lengga perioder.
6) Rengör maskinen genom att torka den med en mjuk, torr trasa. Använd ej vát trasa, bensin, thinner aller andra kemiska rengöringsmedel.
7) Vid Förvaring eller flyttning av verktyget ska riktningsomkopplaren ställas i mittlåget (låst laje).
8) Überansträng inte verktyget genom att hälla varvtalsregulatorn halvvägs intryckt sa att motorn stannar.
9) Manovrera inte varvtalsomkopplaren under gang (LOW-HIGH). Det fororsakar snabburladdning av batteriet och ev. skador pa maskinens mekaniska delar.
10) Håll småbarn under uppsikt sä att de inte leker med apparaten.
11) Bär öronskydd vid langvarig användning av verktyget.

II. MONTERING

OBS!: Se till att ställa riktningsomkopplaren i mittlåget (låst lage), innan en borrspets monteras eller demonteras.

Denna borrmaskin har en sparrfi borrchuck.

1) Montering

Skjut in borrspetsen och vrid lasringen medurs (sett framifrän) for att dra át. (Bild 2)

2) Demontering

Vrid lásringen moturs (sett framírán) für att lös-góra och avlágsna sedan borrspetsen. (Bild 3)

3) Forvaring

Forvara en borrspets som inte anvands i borspetshallaren. Ta loss batteriet for att komma at borspetshallarfacet inuti handtagshuset. Upp till 50~mm (1-31/32 tum) lungs borspetsar kan forvaras i jacket. (Bild 4)

OBS!: Om for stort spelrum uppSTAR i chicken, se till att borrmaskinen halls fast och ① öppna chicken klor genom att vrida låsringen, ② dra at skruven (vänstergängad) genom att skruva moturs (sett framifran) med en skruvmejsel. (Bild 5)

1. Anslut batteriet enligt foljande:

Skjut in batteriet tills ett klicklud anger att det anslutits ordentligt.

1. Demontera batteriet enligt foljande:

Tryck på knapparna på ömse sider av batteriet och skjut batteriet ut frän borrmaskinen.

III. DRIFT

Växling framåt/bakåt med rikt-ningsomkopplare

WARNING: Andrainte riktningsomkopplarens lage forranchicken har stannat helt. Omkoppling medan borrskaret fortfarande roterar kan skada borrmaskinen.

Drift med rotation framåt

1. Ställ riktningsomkopplaren i laget für framåt rotation.
2. Tryck in avtryckaren en liters bit for att sakta starta borrmaskinen.
3. Varvtalet ökar i forhällande till hur langt avtryckaren trycks in. Valj lampligt varvtil for effektiv skruvatdragning eller borrning. Sø fort avtryckaren slapps upp kopplas bromsen in sa att chucken stannar.
4. Ställ riktningsomkopplaren i mittlåget (låst läge) after avslutat arbete.

Drift med rotation bakåt

1. Ställ riktningsomkopplaren i laget für bakat rotation. Kontrollera rotationsriktningen fore arbetsstart.
2. Tryck in avtryckaren en liters bit for att sakta starta borrmaskinen.
3. Ställ riktningsomkopplaren i mittlåget (låst läge) after avslutat arbete.

Val av varvtil

Välj ett lagt aller högt varvtil i enlighet med det arbete som skutforas.

WARNING: Kontrollera varvtalsvaljarensinstallingfore arbetsstart.

Inställning av Åtdragningsmoment

Ställ in lämpligt atdragningsmoment bland 18 möjiga, aller laget “i enligheit med det arbete som sku utforas.

WARNING: Provkör med vald installing innan arbe-tet páborjas. Anpassa önskat lage pa-inställningsratten till triangeln (Bild 7)

OBS!: När bromsen aktiveras hör sutt bromsningsl-jud. Detta ljud anger att borrspetslaset har kop-plats in.

WARNING: For att undvika att verktyget blir for varmt pa ytan far det inte koras konstant pa tva aller fler batterier. Verktyget maste kyla ned innan du satter pa ett nytt batteri.

• Se till att ventilationshålen på sidan inte blockeras under användning av verktyget. I annat fall paverkas verktygets prestanda och risken att det skadas ökar.
• Overanstrang inte borrmaskinen (dess motor), eftersom det kan leda till att borrmaskinen skadas.
• Hall verktyget sa att luften som blaser ut ur ventilationshalen intekommen direkt pa huden. I annat fall finns det risk att du branner dig.
• Se till att arbetsplatsen ar valventilerad, nar ett Ni-MH-batteri anvands.

Ratt användning av batteriet Ni-MH-batterier(EY9200/EY9201/EY9230/ EY9231)

• Ladda upp Ni-MH-batteriet helt innan du lagger undan det. Dess livslängd forbättras dä.
• Temperaturen i ompigvningen skall vara mellan 0^ (32^) och 40^ (104^) . Om batteriet anvands under fryspunktten 0^ (32^) , kan verktyget fungera onormalt. I detta falka du ladda upp batteriet helt for att vara sakerpa att batteriet fungerar normalt.
• När batteripaketet inte används skä det hällas borta frän mynt, nycklar, gem, spikar, skruvar och andra små metallföremål som kan orsaka kortslutning genom att vidröra kontakterna.

En kortslutning av batteriets kontakter kan orsaka gnistor, brand eller brännskador.

• När att Ni-MH-batteri används mäste du se till att platsen har god ventilation.

Ni-Cd-batteri

(EY9106/EY9136)

• Ett nickel-kadmiumbatteri (Ni-Cd) kraver en inkörningsperiod for att uppná maximal driftskapacitet. Inkörningsperioden uppnás genom normal användning av batteriet i sex till atta gängers uroch uppladdningscykler.

After inkörningsperiodes behaller batteriet sin maxima driftskapacitet under hela sin normala livslängd.

Batteriets livslängd

Batteriet har en begränsad livslängd. Om batteriets kapacitet ar extrem kont after att ha laddats ordentigt, skall det bytas ut mot ett nytt.

OBS!: Under mycket varma eller kalla forhällanden reduceras batteriets kapacitet per laddning.

Batteriätervinning

Av miljohansyn och atervinningsskäl bör du alltid lamna in batteriet på en kommunal insamlingsplats, om en sadan forekommern.

OBSERVERA:

Ni-Cd-batteri EY9106/EY9136

Denna apparat innehaller nickel-kadmium.

Batteriet maste atervinnas aller kasseras pa korrekt satt.

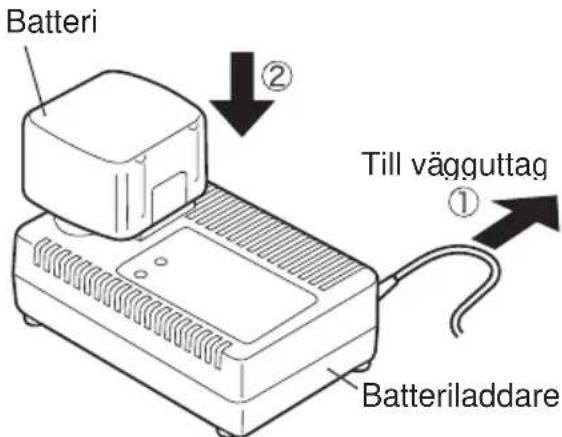

LADDNING

OBS!: När batteriet laddas for Första gangen, eller after lang lagring, skall det laddas under 24 timmar for att na full effekt.

Batteriladdare (EY0110)

1. Anslut laddaren till ett vagguttag.

OBS!: Det kan uppsta gnistor nar kontakten ar ansluten tillettvagguttag,men detta utgor inte nagot sakerhetsproblem.

1. Satt i batteriet ordentligt i laddaren.

1. 1. Under laddningen lyser laddningslampan. For att forhindra overladdning koplar en inbygdd brytare automatiskt bort laddningsfunktionen nar laddningen ar fardig.

2. Om batteriet ar für vamt (t.ex. direkt after tungt arbete) startar inte laddningen. Den orange

"standby"-lampan lyser tills batteriet svalnat, direfter pabörjas laddningen automatiskt.

1. När laddningen ar avslutad barjar laddningslampan blinka hastigt i gront.

2. Laddningslampan tänds om batteripaketet är alltfor kallt ell er om det inte använts under en langretid. I detta fallkommen laddningen av batteripaketet att ta nagot langre an den normala laddningstiden.

3. Vid isättning av ett fulladdat batteripaket i laddaren pa nyttkommen laddningslampan att tandas. Efter nagra minuter börjar laddningslampan blinka snabbt for att visa att laddningen arclar.

4. Vänd dig till en auktoriserad äterförsäljare om laddningslampan inte tänds omedelbart after att laddaren anslutits till natet, aller om den inte släcks after den normala laddningstiden.

OBS!: När du ska ladda ett kallt batteri (under 5^ (41^) pa ett varmt stalle, ske du lata batteriet ligga pa detta stalle minst en timme i forvag sa att batteriet fár rumstemperatur. I annat fall kan det hända att batteripaketet inte laddas till fullo.

Kyl ner laddaren om du tanker ladda mer an tva batteripaket i foljd.

• Stickinte in fingrarna i kontakthalet nar du häller laddaren i handen eller vid andra tid-punkter.

WARNING: Använd inte en motordriven generator som stromkälla.

Tack inte over ventilationshalen pa laddaren och batteriet.

• Koppla bort laddaren dä den inte används.

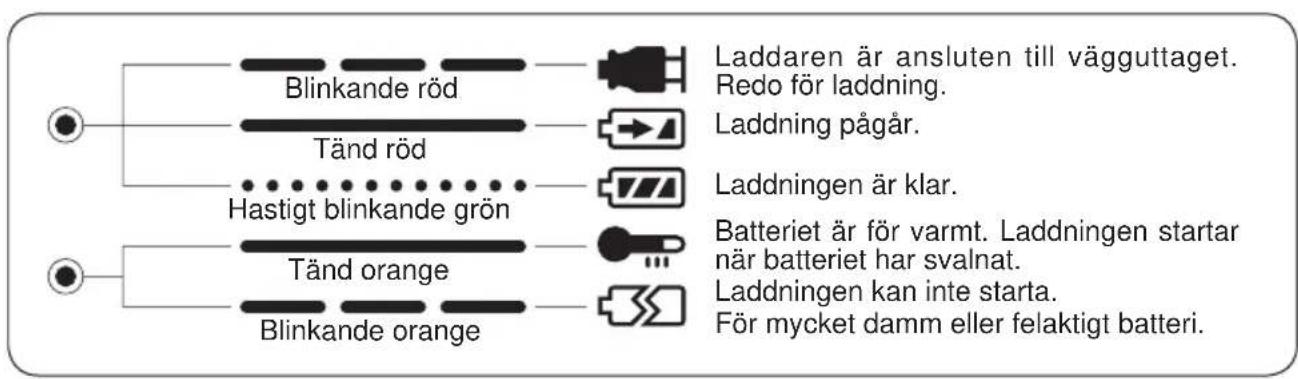

IV. INDIKERINGSLAMPOR

V. TILLBEHÖR

Använd endast borrspetsar som ar anpassade till storleken på borrmaskinens chuck.

VI. TILLAGG

REKOMMENDERADE MAXIMALA BORRSPETSSTORLEKAR

Modell EY6405 EY6409 EY6432
Skruvdragning	Maskinskruv M5 M5 M6
	Träskruv Ø 6,8 mm (17/64") Ø 6,8 mm (17/64")		Ø 8 mm (5/16")
	Självdragande skruv Ø 6 mm (15/64") Ø 6 mm (15/64")		Ø 6 mm (15/64")
Borrning	i trä Ø 27 mm (1-1/16") Ø 27 mm (1-1/16") Ø 36 mm (1-25/64")
	i metall	Ø 10 mm (3/8")	Ø 13 mm (1/2")	Ø 13 mm (1/2")

VII. TEKNISKA DATA

BORRMASKIN

Modell		EY6405	EY6409		EY6432
Motor		Likströmsmotor 12 V			Likströmsmotor 15,6 V
Tomgångsvarvital	Lågt	400 varv / min.			450 varv / min.
	Högt	1 300 varv / min.			1 450 varv / min.
Chuckkapacitet		0,5 mm ~ 10 mm(1/32" ~ 3/8")	1,0 mm ~ 13 mm(1/16" ~ 1/2")
Max. vridmoment	Lågt	22,5 Nm (230 kgf-cm, 199 in-lbs.)			31,9 Nm (325 kgf-cm, 282 in-lbs.)
	Högt	6,3 Nm (65 kgf-cm, 56 in-lbs.)			8,8 Nm (90 kgf-cm, 78 in-lbs.)
Kopplingsvridmoment		Ca 1,0 Nm (10 kgf-cm, 8,7 in-lbs.) ~5,4 Nm (55 kgf-cm, 47,7 in-lbs.)			Ca 1,0 Nm (10 kgf-cm, 8,7 in-lbs.) ~6,9 Nm (70 kgf-cm, 61 in-lbs.)
Total langd		202 mm(7-61/64")	208 mm(8-3/16")
Vikt (inkl. batteri)		1,7 kg (3,75 lbs.)med EY9106	1,8 kg (3,97 lbs.)med EY9200	1,9 kg (4,19 lbs.)med EY9201	2,0 kg (4,41 lbs.)med EY9230	2,2 kg (4,85 lbs.)med EY9231	2,0 kg (4,41 lbs.)med EY9136

BATTERI

Modell	EY9106	EY9200	EY9201	EY9230	EY9231	EY9136
Typ av batteri	Ni-Cd-batteri	Ni-MH-batteri				Ni-Cd-batteri
Batterispänning	12 V likström (1,2 V x 10 celler)			15,6 V likström (1,2 V x 13 celler)

BATTERILADDARE

Modell		EY0110
Elektriska speificiationer		Se märkpläten på undersidan av laddaren.
Vikt		0,78 kg, (1,72 lbs.)
Laddningstid		7,2 V	9,6 V	12 V 15,6	V 18 V	24 V
	1,2Ah	EY9065, EY9066	EY9080, EY9086	EY9001, EY9006
		20 min.
	1,7Ah		EY9180, EY9182	EY9101
			25 min.
	2,0Ah	EY916830 min.		EY9106	EY9136		EY911760 min.
				30 min.
	3,0Ah			EY9200	EY9230		EY921090 min.
				45 min.
	3,5Ah			EY9201	EY9231	EY9251
				55 min.		65 min.

OBS!: Schemat kan innehalla modeller som inte saljs i ditt omrade. Se katalogen.
