Type product	Accuboormachine-schroevendraaier
Merk	Panasonic
Model	EY6409
Voeding	Oplaadbare batterij Ni-MH of Ni-Cd 15,6 V DC
Onbelaste snelheid (laag/hoog)	450 tpm / 1.450 tpm
Max. koppel (lage snelheid)	31,9 Nm
Max. koppel (hoge snelheid)	8,8 Nm
Boorkopcapaciteit	1,0 mm tot 13 mm
Boorcapaciteit (hout)	Tot 27 mm
Boorcapaciteit (metaal)	Tot 13 mm
Schroefcapaciteit (houtschroeven)	Tot 6,8 mm
Aantal koppelinstellingen	18 + boorstand
Snelheidskeuzeschakelaar	2 versnellingen (LOW/HIGH)
Draairichtingomkeer	Ja, met vooruit/achteruit schakelaar
Rem	Elektrische rem (automatisch)
Totale lengte (met batterij)	208 mm
Gewicht (met batterij)	Ongeveer 2,0 kg (afhankelijk van batterij)
Compatibel accutype	EY9200, EY9201, EY9230, EY9231 (Ni-MH), EY9136 (Ni-Cd)
Lader	Model EY0110, laadtijd variabel
Onderhoud en reiniging	Droge, schone doek; geen water of oplosmiddelen
Veiligheid	Vergrendeling van schakelaar, overbelastingsbeveiliging, automatische uitschakeling bij blokkering
Meegeleverde accessoires	Snelspanboorkop, ingebouwde bithouder
Garantie	Raadpleeg de handleiding voor details

Veelgestelde vragen - EY6409 PANASONIC

Hoe bevestig ik een boor in de Panasonic EY6409 boormachine?

Steek de boor in de boorkop en draai de spanring met de klok mee (van voren gezien). Zorg ervoor dat de omkeerschakelaar in de middenstand staat (vergrendeling). Geen sleutel nodig.

Hoe verwijder ik een boor?

Draai de spanring tegen de klok in (van voren gezien) en verwijder de boor. Vergrendel altijd de schakelaar voordat u de boor verwisselt.

Hoe laad ik de accu van de EY6409 boormachine op?

Sluit de lader EY0110 aan op het stopcontact, plaats de accu. Het laadlampje gaat branden. Het opladen duurt ongeveer 30 tot 60 minuten afhankelijk van de capaciteit. Als de accu warm is, wacht dan tot hij afkoelt; het oranje lampje blijft branden.

Wat te doen als de accu niet oplaadt?

Controleer of de accu niet te warm of te koud is. Als het laadlampje niet gaat branden, raadpleeg dan een erkende dealer. Gebruik geen generator om op te laden.

Hoe keer ik de draairichting om?

Gebruik de omkeerschakelaar boven de trekker. Zet hem op 'R' voor vooruit, 'L' voor achteruit. Bedien de schakelaar niet terwijl de boorkop draait.

Welk koppel kiezen voor schroeven of boren?

Gebruik de koppelinstellingsring. Draai hem naar een van de 18 standen (genummerd) voor schroeven, of naar het boorsymbool voor boren. Test eerst op een proefstuk om te strak aandraaien te voorkomen.

Hoe selecteer ik de snelheid?

Gebruik de snelheidskeuzeschakelaar (LOW/HIGH) bovenop. LOW voor hoog koppel (schroeven, boren van grote diameters), HIGH voor hoge snelheid (snel boren). Verander niet van snelheid terwijl u de trekker indrukt.

Welke veiligheidsvoorschriften zijn belangrijk?

Draag gehoorbescherming bij langdurig gebruik. Raak geen metalen delen aan bij het boren in muren (risico op elektrische schok). Vergrendel de schakelaar in de middenstand na gebruik. Houd het gereedschap bij de geïsoleerde handgreep vast.

Hoe reinig ik de boormachine EY6409?

Reinig met een droge, schone doek. Gebruik geen water, oplosmiddelen of vluchtige stoffen. De ventilatieopeningen mogen niet geblokkeerd worden.

Wat te doen als de boor vastloopt?

Laat onmiddellijk de trekker los om de motor te stoppen en overbelasting te voorkomen. Keer de draairichting om om de boor los te maken, en verwijder hem dan.

GEBRUIKSAANWIJZING EY6409 PANASONIC

Draadloze boor en schroevedraaier

ees deze gebuik saanwizng aandachtig door voor u het apparaat in gebruik neemt enbewaarde gebrk saanwzhg voor eventuele naslag.

Nederlands: Badzijde 24

Espanol: Pagina 28

Pycckn: CtpaHnua 48

Stel de schaal op dit merkteken in.

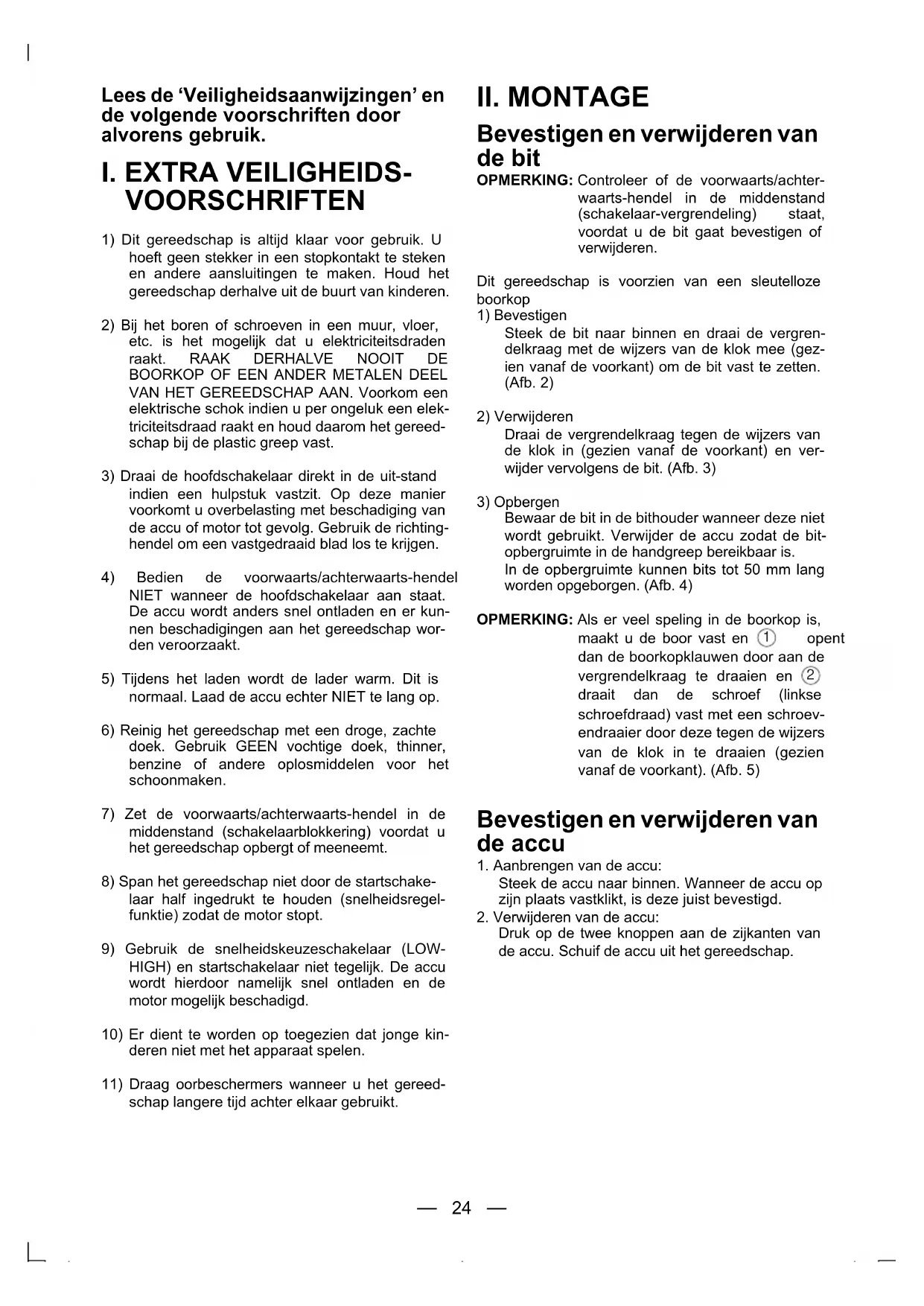

Lees de 'Veiligheidsaanwijzingen' en de volgende voorschriften door alvorens gebruik.

I. EXTRA VEILIGHEIDS-VOORSCHRIFTEN

1) Dit gereedschap is alkijd klaar voor gebruik. U hoeft geen stekker in een stopkontakt te steken en andere aansluitingen te makek. Houd het gereedschap derhalve uit de buurt van kinderen.
2) Bij het boren of schroeven in een muur, vloer, etc. is het möglichk dat u elektriciteitsdraden raakt. RAAK DERHALVE NOOIT DE BOORKOP OF EEN ANDER METALEN DEEL VAN HET GEREEDSCHAP AAN. Voorkom een elektrische schok indien u per ongeluk een elektriciteitsdraad raakt en houd waarom het gereedschap bij de plastic greep vast.
3) Draai de hoofdschakelaar direkt in de uit-stand indien een hulpstuk vastzit. Op deze manier voorkomt u overbelasting met beschadiging van de accu of motor tot gevolg. Gebruik de richting-hendel om een vastgedraaid blad los te krijgen.
4) Bedien de voorwaarts/achterwaarts-hendel NIET wanner de hoofdschakelaar aan staat. De accu worden anders snugladen en er kunnen beschadigingen aan het gereedschap worden veroorzaakt.
5) Tijdens het laden worden de lader warm. Dit is normaal. Laad de accuECHTER NIET te lang op.
6) Reinig het gereedschap met een droge, zachte doek. Gebruik GEEN vochtige doek, thinner, benzine of andere oplosmiddelen voor het schoonmaken.
7) Zet de voorwaarts/achterwaarts-hendel in de middenstand (schakelaarblokkering) voordat u het gereedschap opbergt of meeneemt.
8) Span het gereedschap Niet door de startschakelaar half ingedrukt te houden (snelheidsregelfunktie) zodate de motor stopt.
9) Gebruik de snugheidskeuzeschakelaar (LOW-HIGH) en startschakelaar Niet tegelijk. De accu worden hierdoor namelijk snel ontladen en de motor möglichk beschadigd.
10) Er dient te worden op toegezien datjonge kinderen nicht met het apparaat spelen.
11) Draag oorbeschemers wonneer u het gereed-schap langere tijd acheter elkaar gebruikt.

II. MONTAGE

Bevestigen en verwijderen van de bit

OPMERKING: Controller of de voorwaarts/achterwaarts-hendel in de middenstand (schakelaar-verbrendeling) staat, voordat u de bit gaat bevestigen of verwijderen.

Dit gereedschap is voorzien van een sleutelloze boorkop

1) Bevestigen

Steek de bit waar binnen en draai de vergren-delkraag met de wijzers van de klok mee (gezien vanaf de voorkant) om de bit vast te zetten. (Afb. 2)

2) Verwijderen

Draai de vergrendelkraag gegen de wijzers van de klok in (gezien vanaf de voorkant) en verwijderervolgens de bit. (Afb.3)

3) Opbergen

Bewaar de bit in de bithouder wonneer deze nicht worden gebrukt. Verwijder de accu zodat de bit-opbergruimte in de handgreep bereikbaar is. In de opbergruimte können bits tot 50~mm lang worden opgeborgen. (Afb. 4)

OPMERKING: Als er veel speling in de boorkop is, maakt u de boor vast en ① opent dan de boorkopklauwen door aan de vergrendelkraag te draaien en ② draait dan de schroef (linkse schroefdraad) vast met een schroevendraier door deze gegen de wijzers van de klok in te draaien (gezien vanaf de voorkant). (Afb. 5)

Bevestigen en verwijderen van de accu

1. Aanbrengen van de accu:

Steek de accu waar binnen. Wanner de accu op zich planta vastklikt, is deze juist bevestigd.

1. Verwijdersen van de accu:

Druk op de twee knoppen aan de zijkanten van de accu. Schuif de accu uit het gereedschap.

III. BEDIENING

Bediening van de schakelaar en de voorwaarts/achterwaarts-hendel

(Voorwaarts () Schakelaar-verbendeling, Achterwaarts ()

WAARSCHUWING: Verzet de voorwaarts/achterwaarts-hendel pas nadat de boorkop volledig tot stilstand is gekomen. Als u de hendel bedient verwijl de boorkop nog draait, kan het gereed-schap worden beschadigd.

Bediening van de schakelaar voor voorwaartse rotatie

1. Zet de hendel op "voorwaarts" voor voorwaartse rotatie.
2. Druk de startschakelaar Lichtjes in om het gereedschap te starten.
3. De snelheid neemt toe wonneer u de schakelaar ver der indrukt voor het strakker aandraaien van de schro even of dieper boren. Wonneer u de schakelaar loslaat, treedt de rem in werkig en zal de boorkop meteen stoppen.
4. Zet de hendel na gebruik in de middenstand (schaklaar-vergrendeling).

Bediening van de schakelaar voor ache- erwaarde rotatie

1. Zet de hendel op "achterwaarts" voorchterwaartserotation. Controller de draairichting voordat u begint.
2. Druk de startschakelaarlichtjes in om het gereedschap te starten.
3. Zet de hendel na gebruik in de middenstand (schaklaar-vergrendeling).

Instellen van de snelheid

Kies een lage of hoge snelheid overeenkomstig het werk dat u uitvoert.

WAARSCHUWING: Controller de instelling van de能力和keuzeschakelaar voor dat u begint.

Voor het instellen van het aantrekkoppel

Stel het aandraaimport in volgens een van de 18 möglichke instellenen of " affankelijk van de klus.

WAARSCHUWING: Controller de instilling alvorens de klusuit voeren. Zet de schaal gegen overdeze marketing (Afb.7)

OPMERKING: Wanner de rem in werkung treedt, is het möglichk dat u een remgeluid hoor. Dit geluid geeft het aankoppelen van de bitvergrendeling aan.

WAARSCHUWING: • Om te voorkomen dat de behu-izing van het elektrisch gereed

schap te heet wordt, mag het elektrisch gereedschap nicht zo lang worden gebruikt dat er twee ofeer accu's acheer elkaar nodig+zijn. Laat het elektrisch gereedschapussen twee accu's door voldoende afkoelen.

Voorkom dat de ventilatiegaten van de behuizingijdens gebruik afgedekt worden. Dit om te voorkomen dat het elektrisch gereedschap door onvoldoende koeling defect raakt.
Zorg dat u het gereedschap (motor) Niet overbelast. Dit kan resulteren in beschadiging.
Hanteer het elektrisch gereed-schap op zodanige wijze, dat de lucht die uit de ventilatiegaten wordt geblazen Niet direct op de huid worden geblazen. Dit ter voorkoming van brandwonden.
Bij gebruik van een Ni-MH accu moet u ervoor zorgen dat de werkruimte goed geventileerd is.

Goed gebruik van de accu

Ni-MH accu(EY9200/EY9201/EY9230/ EY9231)

• Laad de Ni-MH accu volledig op voordat u hem opbergt. Op deze manier kurz u de levensduur van de accu aanzienlijk verlungen.
• De optimale omgevingstemperatuur is:tussen 0^ (32^) en 40^ (104^) . Als de accu worden gebrukt terwijl de temperatuur van de accu lager is dan 0^ (32^) kan het voorkomen dat het elektrisch gereedschap Niet goed functioneert. In dit geval laadt u de accu eerst volledig op om van goed functioneren zeker te+zijn.
• Wanneer de accu Niet worden gebruikt, dient uudeau uit de buurt van metalen voorwerpen te houden zoals paperclips, munten, sleutels, nagels, schroeven of anderekleine metalen voorwerpen die de aansluitpunter van de accu met elkaar in contact konnen brengen.

Wanner de aansluitpunten van de accu worden kort-gesloten, kan dit resuiteren in vonden, brandwonden of zelfs brand.
- Gebruik de machine alleen in een goed geventile-erde ruimte wonneer deze worden gebruikt op een Ni-MH-accu.

Ni-Cd accu

(EY9106/EY9136)

• Nikkelcadmium-accu's vereisen een "INLOOPPERI-ODE" voordat deze de maximale capaciteit bereiken. De "INLOOPPERIODE" beslaat het normale gebruik gedurende eerste 6 - 8 laad/ontlaadcyl van de accu. Nadat de "INLOOPPERIODE" is verstreken, zal de accu de maximale capaciteit bezitten totdat het einde van de levensduur van de accu is bereikt.

Levensduur van de accu

De levensduur van de oplaadbare accu is Niet onbeperkt. U dient een neue accu aan te schaffen indien de gebruikstijd na de accu geladen te hebben aanzienlijk korter worden.

OPMERKING: De capacititeit per lading is korter bij gebruik onder extreem hete of koude omstandigheden.

Bij dit product zijn batterijen geleverd.
Wonneer deze leegল, moet u ze Niet weggooien maar inlevenen als KCA.

Recyclen van de accu

Om het milieu te beschermen en nogmaals bruikbare materialen te recyclen, dient u de accu maar een hiervoor bestemd inzamelpunt te brengen.

ATTENTIE:

Ni-Cd accu EY9106/EY9136

Dit gereedschap bevat een nikkel-cadmiumaccu. Zorg dat deze accu op de juiste wijze gerecycled of weggegooid worden.

Opladen

OPMERKING: Laad een neue accu, of een accu die u voor een lange tijd Niet heeft gebruikt, ca. 24uur op voor het verkrijgen van een optimale gebruikstijd.

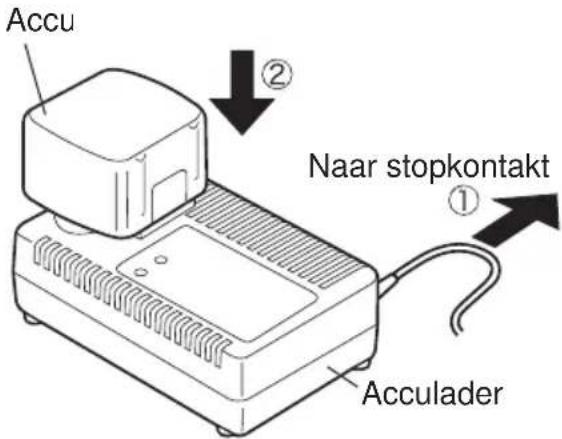

Acculader (EY0110)

1. Steek de lader in een stopcontact,

OPMERKING: Wanner de stekker in het stopcontact wordt gestoken, hunnen er vonden zijn, maar dit is Niet gevaarlijk.

1. Plaats de accu goed in de lader.

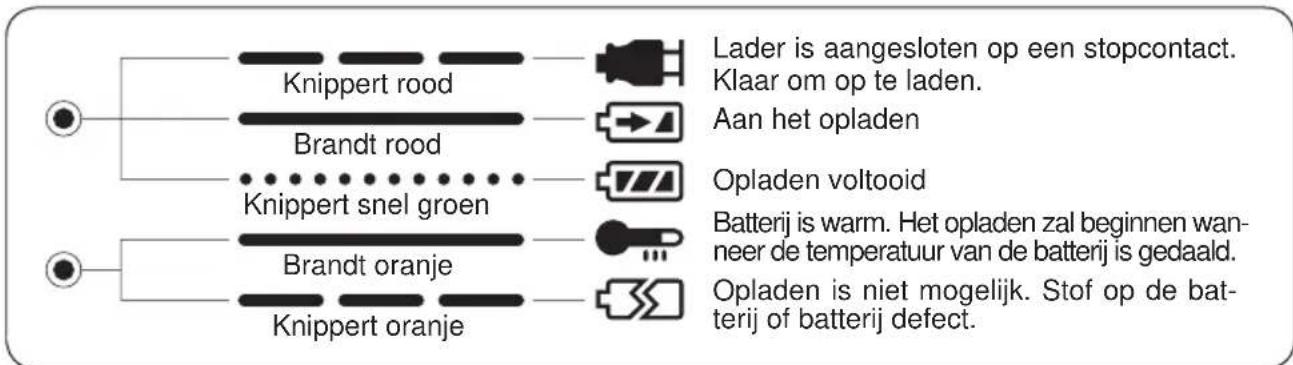

IV. INDICATORS

1. De laadindicatorlicht op tijdens het laden. Wan-neer de accu is geladen, worden automatisch een interne elektronische schakeling geactiveerd die voorkomt dat de accu worden overladen.

2. Wonneer de accu warm is, zal deutsche nicht worden opgeladen (bijvoorbeeld direct na intensief gebruik). De oranje standby-indicator blijft branden tot de accu is afgekoeld. Vanaf dat moment worden de accu automatisch opnieuw geladen.

3. Wanner het opladen is voltooid, za de laadindicator snel groen gaan knipperen.

4. Als de accu koud of als de accu gedurende langere hijd nicht is gebruikt, za de laadindicator branden. In dit geval is de tijd die vereist is om de accu volledig op te laden langer dan de standard oplaadtijd.

5. Als een volledig opgeladen accu opniew in de accrulader worden geplaatst, za het oplaadlampje oplichten. Na enkele minuten kan het oplaadindicatielampje snel gaan knipperen om aan te Geven dat het opladen is voltooid.

6. Als het oplaadindicatielampje Niet onmiddelijk oplicht nadat de lader is ingestoken, of als na de normale oplaadtijd het lampje Niet dooft, roep dan de hulp in van een erkende dealer.

OPMERKING: Laat een koude accu (kouder dan 5^ (41^) ), voordat deze worden opgeladen in een warme omgeving, eerst minimaal een uur in deze ruimte liggen om op temperatuur te komen. Anders is het möglichk dat de accu Niet volledig worden opgeladen.

• Laat de lader afkoelen wonneer umeer dan twee accu's na elkaar oplaadt,

• Steek uw vingers Niet in de contactopening wanner u de lader vastpakt.

WAARSCHUWING: - Gebruik geen stroom van een motorgenerator.

Voorkom dat de ventilatiegaten van de lader en de accu worden bedekt.

Trek de lader uit wanner u hem nicht gebruikt.

V. ACCESSORIES

Gebruik uitsluitend bits die geschikt zijn voor de maat van de boorkop.

VI. AANHANGSEL

AANBEVOLEN MAXIMUM CAPACITEIT

Model EY6405 EY6409 EY6432
Schroevendraaien	Machineschroef M5 M5 M6
	Houtschroef ø 6,8 mm (17/64") ø 6,8 mm (17/64") ø 8 mm (5/16")
	Zelfboorschroef ø 6 mm (15/64") ø 6 mm (15/64") ø 6 mm (15/64")
Boren	In hout ø 27 mm (1-1/16") ø 27 mm (1-1/16") ø 36 mm (1-25/64")
	In metaal	ø 10 mm (3/8")	ø 13 mm (1/2")	ø 13 mm (1/2")

Model	EY9106	EY9200	EY9201	EY9230	EY9231	EY9136
Accutype	Ni-Cd accu	Ni-MH accu				Ni-Cd accu
Accuspanning	12 V gelijkstroom (1,2 V x 10 cellen) 15,6 V gelijkstroom (1,2 V x 13 cellen)

ACCULADER

Model		EY0110
Toelaatbaar vermogen		Zie het specificatieplaatje op de onderkant van de acculader.
Gewicht		0,78 kg, (1,72 lbs.)
Laadtijd		7,2 V 9,6 V 12 V 15,6 V 18 V 24 V
	1,2Ah	EY9065, EY9066	EY9080, EY9086	EY9001, EY9006
		20 min.
	1,7Ah		EY9180, EY9182	EY9101
			25 min.
	2,0Ah	EY9168	30 min.		EY9106	EY9136	EY9117
					30 min.		60 min.
	3,0Ah			EY9200	EY9230		EY9210
				45 min.			90 min.
	3,5Ah			EY9201	EY9231	EY9251
				55 min.		65 min.

OPMERKING: In deze tabel zichen möglichk modellen opgenomen die nicht in de handel verkrijgbaar zich. Zie de catalogus.
