MANUALE UTENTE EY6409 PANASONIC

Trapano e cacciavite alla fi lo

Prima di usare questa unità, leggere complemente queste istruzioni e conservare il manuale per usifuturei.

Regolare la Scala su quello segno

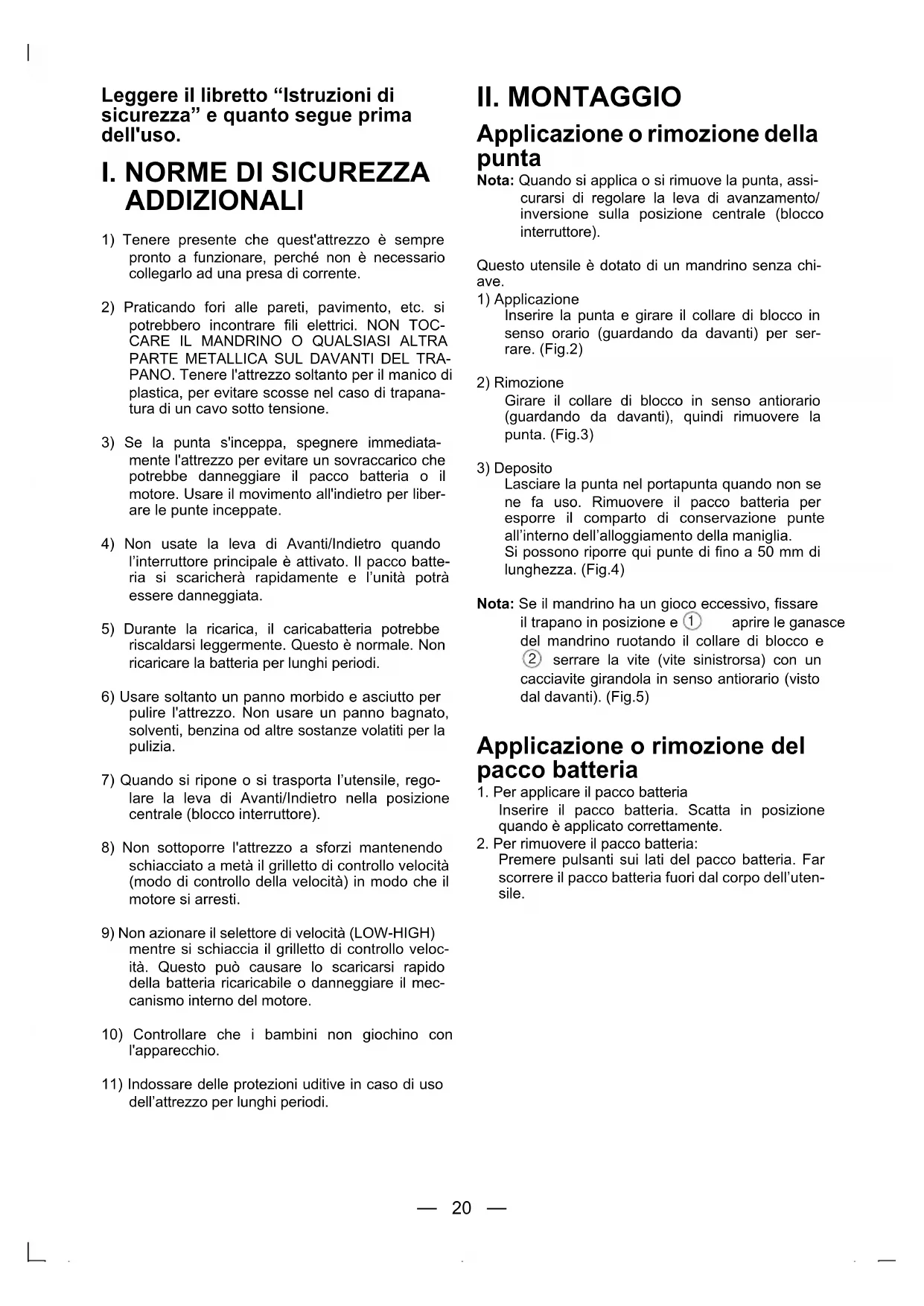

Leggere il libero "Istruzioni di sicurezza" e quanto segue prima dell'uso.

I. NORME DI SICUREZZA ADDIZIONALI

1) Tenere presente che quest'attrezzo è sempre pronto a funzionare, perché non è necessario collegarlo ad una presa di corrente.
2) Praticando fori alle pareti, pavimento, etc. si potrebbero incontrare fili elettrici. NON TOC-CARE IL MANDRINO O QUALSIASI ALTRA PARTE METALLICA SUL DAVANTI DEL TRAPANO. Tenere l'attrezzo sostanto per il manico di plastica, per evitare scosse nel caso di trapanatura di un cavo sotto tensione.
3) Se la punta s'inceppa, spegnere immediamente l'attrezzo per evitare un sovraccarico che potrebbe danneggiare il pacco batteria o il motore. Usare il movimento all'indietro per liberare le punte inceppate.
4) Non usate la leva di Avanti/Indietro quando l'interruttore principale è attivato. Il pacco batteria si scarichera rapidamente e l'unità pourrait essere danneggiata.
5) Durante la ricarica, il caricabatteria potrebbe riscaldarsi leggermente. Questo è normale. Non ricaricare la batteria per lunghi periodi.
6) Usare sostanto un panno morbido e asciutto per pulire l'attrezzo. Non usare un panno bagnato, solventi, benzina od altre sostanze volatiti per la pulizia.
7) Quando si ripone o si trasporta l'utensile, regolare la leva di Avanti/Indietro nella posizione centrale (blocco interrottore).
8) Non sottoporre l'attrezzo a sforzi mantenendo schiacciato a meta il grilletto di controllo velocità (modo di controllo della velocità) in modo che il motore si arresti.
9) Non azionare il selettore di velocità (LOW-HIGH) perché si schiaccia il grilletto di controllo velocità. Questo può causare lo scaricarsi rapido della batteria ricaricabile o danneggiare il meccanismo interno del motore.
10) Controllare che i bambini non giochino con l'apparecchio.
11) Indossare delle protezioni uditive in caso di uso dell'attrezzo per lunghi periodi.

II. MONTAGGIO

Applicazione o rimozione della punta

Nota: Quando si applica o si rimuove la punta, assicurarsi di regolare la leva di avanzamento/inversione sulla posizione centrale (blocco interrupttre).

Questo utensile è dotato di un mandrino sulla chiave.

1) Applicazione

Inserire la punta e girare il collare di blocco in senso orario (guardando da davanti) per serrare. (Fig.2)

2) Rimozione

Girare il collare di blocco in senso antorario (guardando da davanti), quindi rimuovere la punta. (Fig.3)

3) Deposito

Lasciare la punta nel portapunta quando non se ne fa uso. Rimuovere il pacco batteria per esporre il comparto di conservazione punte all'interno dell'alloggiamento della maniglia.

Si possono riporre qui punte di fino a 50~mm di lunghezza. (Fig.4)

Note: Se il mandrino ha un gioco eccessivo, fissare il trapano in posizione e ① apriere le ganasce del mandrino ruotando il collare di blocco e ② serrare la vite (vite sinistorsa) con un cacciavite girandola in senso antiorario (visto dal davanti). (Fig.5)

Applicazione o rimozione del pacco batteria

1. Per applicare il pacco batteria

Inserire il pacco batteria. Scatta in posizione quando è applicato correttamente.

1. Per rimuovere il pacco batteria:

Premere pulsanti sui lati del pacco batteria. Far scorrere il pacco batteria fuori dal corpo dell'utensile.

III. FUNZIONAMENTO

Uso dell'interuttore e della leva Avanti/Indietro

(Avantamento (O) , blocco interrottore, inversionione (O))

ATTENZIONE: Non usare la leva di avanti/indietro fino a che il mandrino non si è fermato completeness. Uno spostamento durante la rotazione del mandrino può danneggiare l'utensile.

Uso dell'interruttore di rotazione in avanti

1. Per la rotazione in avanti, regolare la leva sulla posizione di avanzamento.
2. Premere leggermente il grilletto interruptore per avviare lentamente l'utensile.
3. La velocità aumenta quando più si preme il grilletto per un serraggio di viti e una trapanatura efficienti. Il freno si attiva e il mandrino si ferra immediatamente quando si rilascia il grilletto.
4. Dopo l'uso, riportare la leva alla posizione centrale (blocco interruptore).

Uso dell'interruttore di rotazione indietro

1. Per la rotazione indietro, regolare la leva sulla posizione di inversionione. Controllare la direzione di rotazione prima dell'uso.
2. Premere leggermente il grilletto interruptore per avviare lentamente l'utensile.
3. Dopo l'uso, riportare la leva alla posizione centrale (blocco interrottore).

Selezione della velocità

Scegliere una velocità Bassa o alta a seconda del lavoro da eseguire.

ATTENZIONE: Controllare il selettore di velocità prima dell'uso.

Impostazione della coppià della frizione

Regolare la copbia su una delle 18 impostazioni disponibili o sulla posizione "a seconda del lavoro da eseguire.

ATTENZIONE: Collaudare l'impostazione prima di procedere al lavoro effettivo. Impostare la Scala su quello symbolo (Fig. 7)

Nota: Quando il freno si attiva, si può sentire il suono di frenata.
Questo suono indica che il blocco punta ha ingranato.

ATTENZIONE: Per evitare che la termperatura di superficie dello strumento augmente eccessivamente, non usatelo in maniera continuata con due o piùpacchi batterie.

Lo strumento delve raffreddarsi prima di sostituire il pacco batterie.

Non ostruite i fori di ventilazione ai lati dello strumento durante l'uso. Altrimenti l'apparecchio potrebberisentirne e danneggiarsi.
Non sforzare l'utensile (motore).
Questo cui causare danni all'utensile.
- Usate l'apparecchio in modo tale che l'aria che fuoriesce dai fori di ventilazione non sia in diretto contatto con la vostra pelle. Altrimenti vi potreste bruciare.
- Quando si usa un pacco batteria Ni-MH, assicurarsi che il luogo di lavoro sia ben ventilato.

Per l'utilizzo appropriato del pacco batteria

Pacco batterie Ni-MH (EY9200/EY9201/ EY9230/EY9231)

• Ricaricare la batteria Ni-MH completamente prima di metterla via per assicurare una lunga durata.
• La temperatura ambientale si deve aggirare tra 0^ (32^) e 40^ (104^) .

Se il pacco batteria è usato quando la temperatura è al di sotto di 0^ (32^) , lo strumento smetterà di funzionare correttamente.

Ricaricate la batteria completeness per un suo uso correto.

• Quando il pacco batteria non viene usato, tenerlo lontano da altri oggetti metallici come: clip, monetine, chiavi, chiodi, viti o altri piccoli oggetti metallici che potrebbero creare un collegamento da un terminale all'alto.
  Cortocircuitare i terminali del pacco batteria potrebbe causare scintille, ustioni oppure un incendio.
• Quando si usano batterie Ni-MH assicurarsi che il luogo di lavoro sia ben ventilato.

Pacco batteria al nichel-cadmio (EY9106/EY9136)

• Il pacco batteria al nichel-cadmio richiede un "PERIODO DI RODAGGIO" per raggiungere la capacité operativa massima. Il "PERIODO DI RODAGGIO"iene ottenuto con un uso normale durante i primi 6-8 cicli di carica e scaricamento del pacco batteria.

Una volta completato il "PERIODO DI RODAGGIO", il pacco batteria mantiene la sua capacité operativa massima per il resto della normale vita utile del pacco batteria.

Durata de pacco batteria

Le pile ricaricabili possiedono una durata limitata. Se il tempo di funzionamento diventa estremamente breve après la ricarica, sostituire il pacco batteria con uno nuovo.

Nota: L'uso in condizioni ambientali estremamente calde o fredde riduce la capacité di funzionamento della carica.

Riciclaggio delle batterie

Per la salvaguardia dell'ambiente e il riciclaggio dei materiali, gettarle via negli apposti contentitori predisisti dall'ente preposto alla raccolta dei rifiuti, se presente nel proprio paese.

ATTENZIONE:

Pacco batteria Ni Cd EY9106/EY9136

Questo accessorio contiene nichel cadmio.

La batteria delve essere riciclata oppure smaltita in modo appropriato.

Per la Svizzera

Ritorn are la pila usate al negozio.

Caricamento

Nota: caricare un pacco batteria nuovo o un pacco batteria che non è stato usato per un lungo periodo, per circa 24 ore per riportare la batteria alla sua piena capacité.

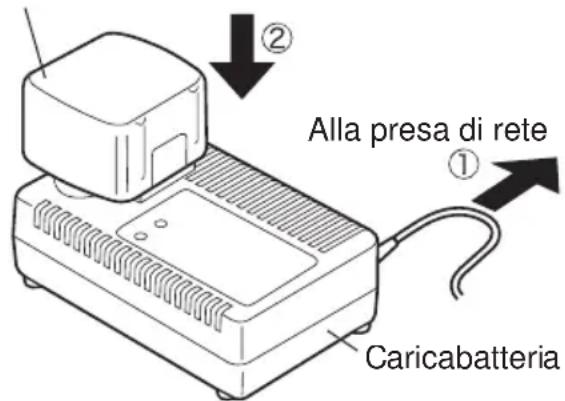

Caricabatteria (EY0110)

1. Collegare il caricatore alla presa di corrente.

Nota: L'insertimento della spina nella presa di corrente c.a. potrebbe provocare delle scintille, ma quello non è un problema in termini di sicurezza.

1. Inserire saldamente il pacco batteria nel caricabatteria.

Pacco battery

1. Durante la ricarica, la spia di carica si accende.

Quando la ricarica è stata completeness, un interrottore elettronico interno scatta automaticamente per evitare la sovraccarica.

• La ricarica non avviene se il pacco batteria è caldo (per esempio, subito dopo l'uso per un lavoro pesante).

La spia arancione d'attesa rimane accesa finché il carica-batteria non diventa freddo. La ricarica comincia poi automaticamente.

1. Quando la ricarica è stata completeness, la spia di ricarica comincera a lampeggiare rapidamente con il colore verde.

2. Qualora il gruppo batteria sua eccessamente freddo o non sua stato utilizzato per un lungo periodo di tempo, la spia di ricarica si accende. In quello caso la ricarica protettiva richiede più tempo rispetto alla normale ricarica della batteria.

3. Se un pacco batteria completeness ricaricato viene inserto di nuovo nel caricabatterie, la spia di carica si illumina. Dopo alcuni minuti la spia di caricamento inizIERA a lampeggiare rapidamente per indicare che il caricamento è completato.

4. Se la spia di caricamento non si accende immediamente dopo aver collegato il carica-batteria oppure se la spia non si spegne al termine del caricamento standard, rivolgetevi ad un rivenditore autorizzato.

Note: Per caricare un pacco batteria freddo (al di除去 di 5^ (41^) ) in un luogo caldo, lasciare il pacco batteria nel locale per altri un'ora per permettere allo stesso di raggiungere la temperatura ambiente. Altrimenti il gruppo batteria potrebbe non essere completenessricaricato.

• Lasciate raffreddare il caricatore quando caricate più di due pacchi batterie consecutivamente.

Non inflate le dita nel foro di contatto per tenere in mano il carica-batterie o alte scopo.

ATTENZIONE: Non usate l'energia fornita da un generatore a motore.

Non coprite le prese d'aria di carica-batterie e gruppo batterie.

• Scollegare il caricatore quando non è usato.

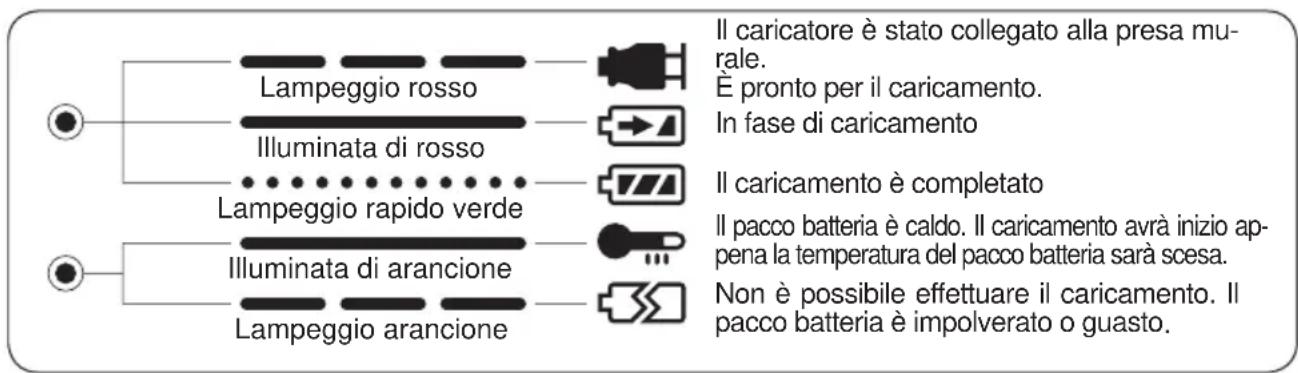

IV. INDICAZIONI DELLE SPIE

V. ACCESSORI

Usare solo punte adatte alle dimensioni del mandrino del trapano.

VI. APPENDICE

CAPACITA MASSIME CONSIGLIATE

Modello EY6405 EY6409 EY6432
Avvitamento viti	V	i	t	i
	Viti da legno ø 6,8	mm (17/64")ø 6,8 mm (17/64")ø 8 mm (5/16")
	Viti autopilettanti ø	6 mm (15/64")ø 6 mm (15/64")ø 6 mm (15/64")
Trapanatura	Per legno	ø 27 mm (1-1/16")	ø 27 mm (1-1/16")	ø 36 mm (1-25/64")
	Per metallo	ø 10 mm (3/8")	ø 13 mm (1/2")	ø 13 mm (1/2")

VII. DATI TECHNICI

UNITÀ PRINCIPALE

Modello		EY6405	EY6409		EY6432
Motore		Motore CC 12 V			Motore CC 15,6 V
Velocità该怎么 carico	Bassa	400 / min (gpm)			450 / min (gpm)
	Alta	1300 / min (gpm)			1450 / min (gpm)
Capacità mandrino		0,5 mm ~ 10 mm (1/32" ~ 3/8")	1,0 mm ~ 13 mm (1/16" ~ 1/2")
Coppia massima	Bassa	22,5 Nm (230 kgf-cm, 199 in-lbs.)			31,9 Nm (325 kgf-cm, 282 in-lbs.)
	Alta	6,3 Nm (65 kgf-cm, 56 in-lbs.)			8,8 Nm (90 kgf-cm, 78 in-lbs.)
Coppia frizione		Circa 1,0 Nm (10 kgf-cm, 8,7 in-lbs.) ~ 5,4 Nm (55 kgf-cm, 47,7 in-lbs.)			Circa 1,0 Nm (10 kgf-cm, 8,7 in-lbs.) ~ 6,9 Nm (70 kgf-cm, 61 in-lbs.)
Lunghezza globale		202 mm (7-61/64")	208 mm (8-3/16")
Peso (con pacco batteria)		1,7 kg (3,75 lbs.) con EY9106	1,8 kg (3,97 lbs.) con EY9200	1,9 kg (4,19 lbs.) con EY9201	2,0 kg (4,41 lbs.) con EY9230	2,2 kg (4,85 lbs.) con EY9231	2,0 kg (4,41 lbs.) con EY9136

PACCO BATTERIA

Modello	EY9106	EY9200	EY9201	EY9230	EY9231	EY9136
Tipodi batteria	Batteria al niche-cadmio	Batteria al niche-idruro di metallo				Batteria al niche-cadmio
Tensione batteria	12 V CC (1,2 V x 10 cellule)			15,6 V CC (1,2 V x 13 cellule)

CARICABATTERIE

Modell		EY0110
Valori elettrici nominali		Vedere la targhetta sulla parte Bassa del caricatore.
Peso		0,78 kg, (1,72 lbs.)
Tempo di caricamento		7,2 V	9,6 V	12 V	15,6 V	18 V	24 V
	1,2Ah	EY9065, EY9066	EY9080, EY9086	EY9001, EY9006
		20 min.
	1,7Ah		EY9180, EY9182	EY9101
			25 min.
	2,0Ah	EY916830 min.		EY9106	EY9136		EY911760 min.
				30 min.
	3,0Ah			EY9200	EY9230		EY921090 min.
				45 min.
	3,5Ah			EY9201	EY9231 EY9251
				55 min.		65 min.

Nota: Questa tabella cui includere dei modelli non disponibili nella propria area.
Fare riferimento al catalogo.
