L1731 - Monitor DGM - Gratis gebruiksaanwijzing en handleiding

Producttype	LCD-monitor 17" TFT
Afmetingen (B x H x D)	372 mm x 369 mm x 170 mm
Netto gewicht	3,7 kg
Voeding	100-240 VAC, 50/60 Hz (ingebouwd)
Stroomverbruik (actief)	Minder dan 48 W
Stroomverbruik (stand-by)	Minder dan 3 W
Maximale resolutie	1280 x 1024 (SXGA)
Schermdiagonaal	17 inch
Kijkhoek (horizontaal/verticaal)	140° / 140°
Contrast	500:1 (typisch)
Helderheid	300 cd/m² (typisch)
Responstijd (Tr+Tf)	12 ms
Weergeefbare kleuren	16,7 miljoen (True color)
Pixelafstand	0,264 mm x 0,264 mm
Video-ingangen	VGA (D-Sub 15-pins), DVI-D* (optioneel)
Audio-ingang	Stereo jack aansluiting
Ingebouwde luidsprekers	2 luidsprekers
Kantelhoek	-5° tot +20°
Stroombeheer	VESA DPMS
PC-compatibiliteit	Tot 1280 x 1024 @ 75 Hz (niet geïnterlinieerd)
LED-indicator	Groen (aan), Oranje (stand-by)
Bedrijfstemperatuur	5°C tot 40°C
Luchtvochtigheid (bedrijf)	20% tot 80% RV
Certificeringen	UL/CUS, FCC/B, CE
Reiniging	Droge, zachte doek (oplosmiddelen vermijden)

Veelgestelde vragen - L1731 DGM

Wat te doen als het scherm zwart blijft?

Controleer of de monitor is ingeschakeld (de LED moet groen zijn). Als de LED oranje is, staat de monitor in stand-by; druk op een toets op het toetsenbord of beweeg de muis om hem te activeren. Zorg ervoor dat de stroomkabel en de VGA/DVI-kabel goed zijn aangesloten. Als het probleem aanhoudt, neem dan contact op met uw leverancier.

Hoe reinig ik het LCD-scherm?

Gebruik een droge, zachte doek. Gebruik nooit oplosmiddelen zoals thinner, alcohol of benzeen, omdat deze het schermoppervlak kunnen beschadigen.

Hoe pas ik de helderheid van het scherm aan?

Druk op de 'Menu'-knop om het on-screen display (OSD) te openen. Gebruik de knoppen 'Instelling +' en 'Instelling -' om naar de optie 'Helderheid' te navigeren en pas deze aan naar wens.

Waarom is de tekst op het scherm wazig?

Controleer of de resolutie en verversingssnelheid van uw computer overeenkomen met de aanbevolen waarden voor deze monitor (bijv. 1280 x 1024 @ 60 Hz). U kunt deze instellingen aanpassen in de weergave-instellingen van uw pc.

De monitor detecteert geen signaal. Wat te doen?

Controleer of de VGA- of DVI-kabel goed is aangesloten op de monitor en de computer. Selecteer de juiste ingangsbron via het OSD-menu (VGA of DVI). Start indien nodig de computer opnieuw op.

Hoe gebruik ik de functie 'Automatisch instellen'?

Druk op de knop 'Automatisch instellen' om de weergave-instellingen (positie, fase, klok) automatisch aan te passen voor een optimaal beeld. Dit werkt vooral in analoge modus (VGA).

Kan ik externe luidsprekers aansluiten?

De monitor heeft een stereo jack audio-ingang en ingebouwde luidsprekers. Als u externe luidsprekers wilt gebruiken, sluit deze dan aan op de audio-uitgang van uw computer, niet op de monitor.

Hoe stel ik het volume van de ingebouwde luidsprekers in?

Het volume van de ingebouwde luidsprekers wordt geregeld via de volumeregeling van uw computer. Wanneer de monitor is uitgeschakeld, blijft het geluid doorgaan; om het geluid uit te schakelen, zet u het volume van uw pc op dempen of zet u de computer uit.

Wat te doen als het beeld vervormd of niet gecentreerd is?

Gebruik het OSD-menu om de horizontale en verticale positie van het beeld aan te passen. U kunt ook de functie 'Automatisch instellen' gebruiken voor automatische correctie.

Is het mogelijk om een DVI-kabel te gebruiken?

Ja, als uw monitor is uitgerust met de DVI-optie (controleer de aanwezigheid van de DVI-D-poort). Sluit de DVI-kabel aan en selecteer de bron 'DVI' in het OSD-menu. De DVI-kabel is niet inbegrepen in de standaard verpakking.

GEBRUIKSAANWIJZING L1731 DGM

Opmerking. 59
Veiligheidsinformatie 59
Voorzorgen 59
Verpakkingsinhoud 59
Hardware installation 60
Controleknoppen 60
OSD (op-schem weergave) menu modus 61-62
Problemen oplossen 63
Ondersteunde tijdopneming 63
64

Opmerking

• Alle informatatie in deze handleiding kan soms veranderen zonder voorafgaande verwittiging.
• Om een veilige bediening van dit Produkt te verzekeren, gelieve eerst het volgende menu grondig door te lezen vooraleer u dit Produkt gebruikt.

Veiligheidsinformatie

• Plaats geen natte dingen op de monitor of op het stroomsnoer.
  Vergewis er uzelf van dat u de monitor uitschakelt, Vooraleer u het stroomsoer in het stopcontact steekt.
  Vergewis er uzelf van dat het stroomsnoer en de andere snoeren vast en juist verbonden worden.
• Probeer nicht om de monitor te openen. U zou door elektrische shocks gewond können geraken. Bel maar uwplaats van aankoop voor verdere Dienstverlening.

Voorzorgen

• Stel de monitor Niet bloot aan direct zonnelicht of aan hitte.
  Mors geen vloeistof op de monitor.
• Gebruik uw monitor Niet, indien er magneten of elektronische Produkten in de buurt worden gebruikt.
• Gebruik geen wrange chemicalien of sterke oplosbare schoonmaakmiddelen om het scherm van de monitor schoon te make. Veeg het af met een schone, zachte doeK, met een milde oplossing erop.
• Plaats niets op uw monitor. Slechte verluchting zou de temperatuur in de monitor können lately oplopen.
• Gebruik uw vingers Niet om het LCD schermrechtstreeks aan te raken. Vingerafdrukken, die olie bevatten, können moeilijk worden afgeveegd.

Verpakkingsinhoud

Onze LCD monitor bevat deze volgende items. Vergewis er uzelf van dat u de hieronder weergegeven items gekomt, of neem anders contact op met uw verkoper of deplaats van aankoop.

17" TFT LCD monitor

External univ 15 pin D-sub

(RGB analogog)

Input signal kabel

Stroomsoer

Audioverbinder:

Stereo telefoon contactsnoer

• DVI snoer

Gebruikers handleding

Hardware installment

Wees voorzichtig met uw LCD monitor, het is产品质量 excellent. Schakel de stroom van de LCD en de computer uit vooraleer u het instelt. Volg unsere installmentatie stap per stap op.

Input

【1】AC input: dit is om het stroomsnoer te verbinden.
【2】VGA POORT : dit kan verbonden worden met de D-Sub 15 pin signaal kabel.
【3】DVI poort : dit kan verbonden worden met de DVI signalkabel.
【4】Audio in : dit kan verbonden worden met de computer audio-uit verbinder van de geluidsbron.

*OPMERKING: DVI functie is een optioneel kenmerk.

Controleknoppen

Er zijn 5 toetsen voor de gebruiker om de monitor in te stellen, met inbegrip van "Auto Adjust", "OSD menu", "Power", "Adjust<->", "Adjust < + > ". De volgende beschrijvingen leggen de functies van deze toetsenuit.

Auto Adjust (functie)--

A Functie selecteer knop: deze knop LAST u toe de controle functies bovenaan in de OSD te selegeteren.

Sneltoets: druk op deze knop om de instellingen van de monitor automatisch toe te passen.

Menu (functie)--

M Functie selecteer knop: deze knop staat u toe de controle functies onderaan in de OSD te selegeteren.

Sneltoets: druk op deze knop om een opspringend OSD menu te bekomen.

Stroom: schakel de LCD stroom aan en UIT. Indien de stroom aanstaat, dan is hetlicht groen.

Stand-by zal orangje zich.

• Adjust < -> : verminder de optie waarde in het OSD menu.
• Adjust < + > : vermeerder de optie waarde in het OSD menu. Schakel de DVI bediende omgeving maar RGB.

OSD (Op-schem weergave) menu modus

1. Gelieve het volume van uw luidspreker aan te passen via het luidspreker volume controle pictogram van uw computer.
2. Gieve op te merken dat het geluid zal blijven verder spelelen indien uw monitor uitstaat. Om het uit te schakelen, gleeve uw computer uit te schakelen of verstom het luidspreker volume pictogram.

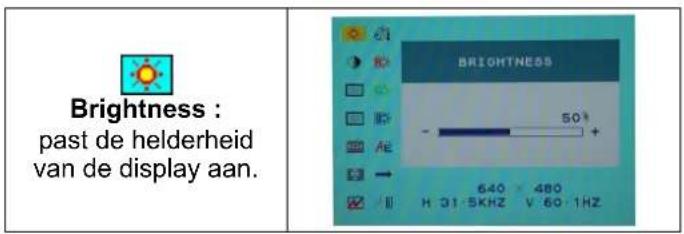

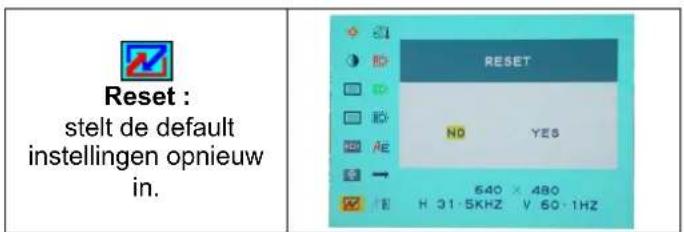

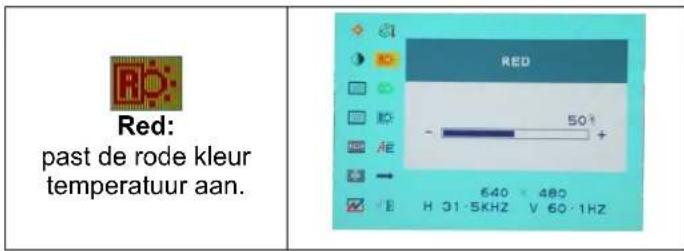

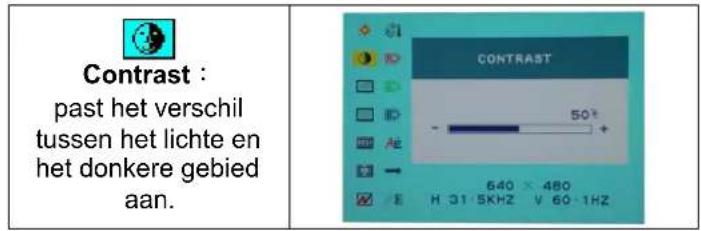

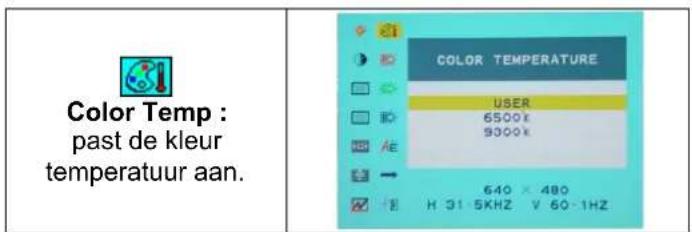

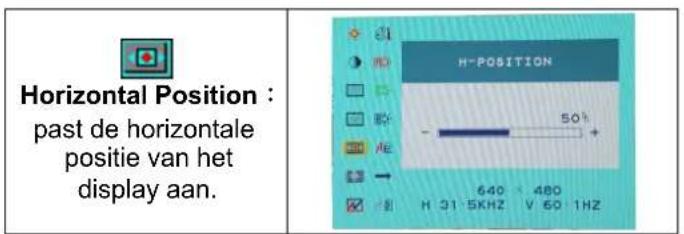

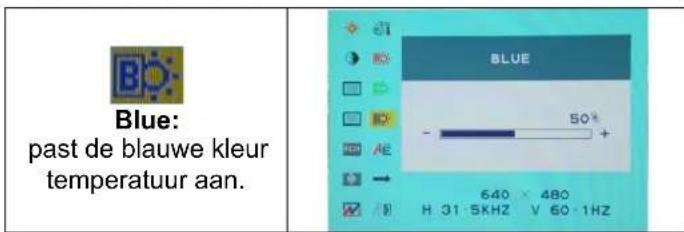

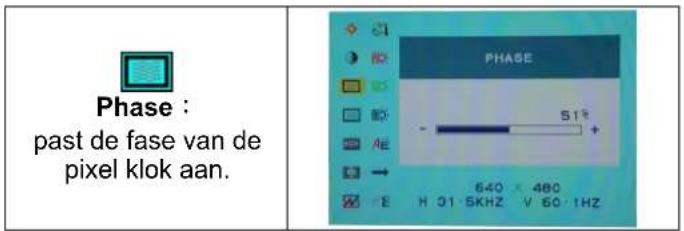

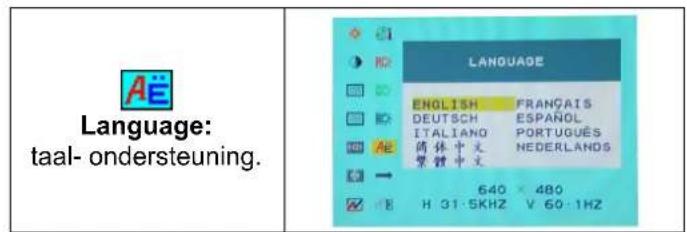

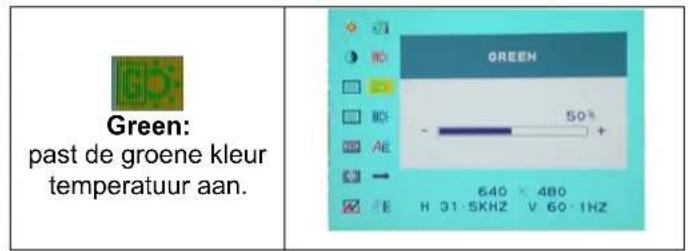

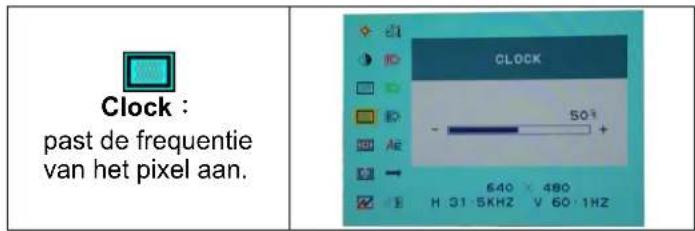

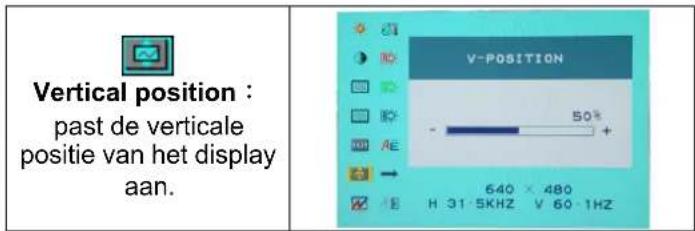

3. Druk op de OSD knop om het menu binnen te gaan, en druk op de toename/afname knop voor een aanpassing.

Miscellaneous

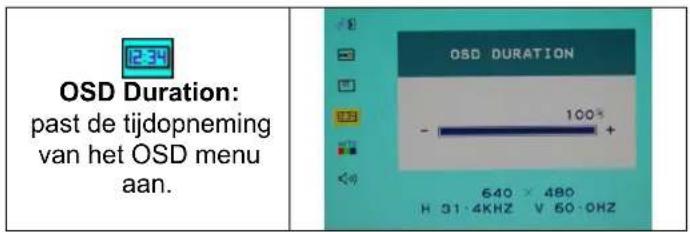

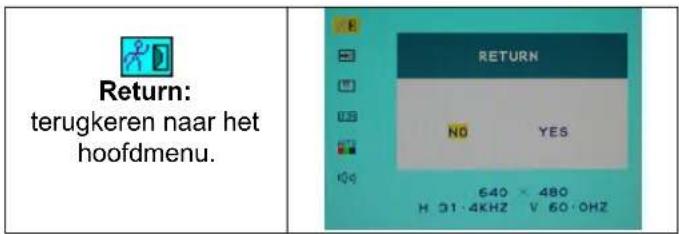

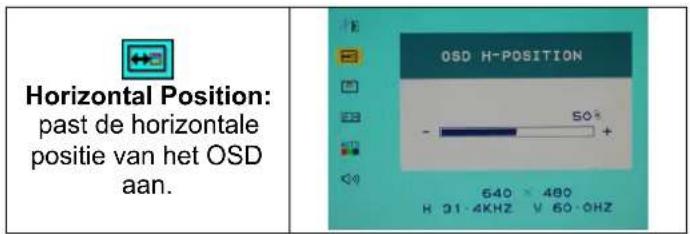

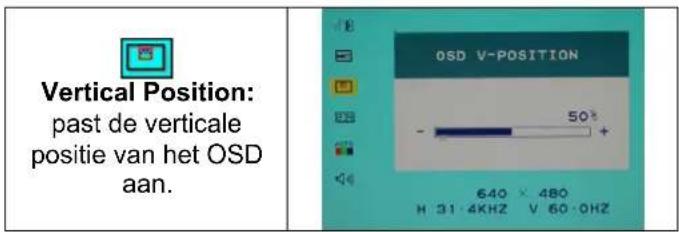

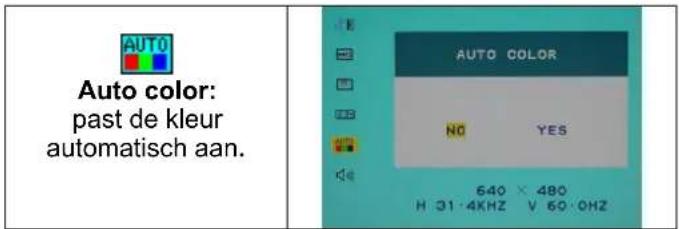

"Geen" zal nemen u\ aar het\ uitgangsmenu. "Ja" zal brengen uaar de\ sub menu's van het\ Verscheidene menu.

EXIT:

Opslaan en afsluiten.

Allerlei

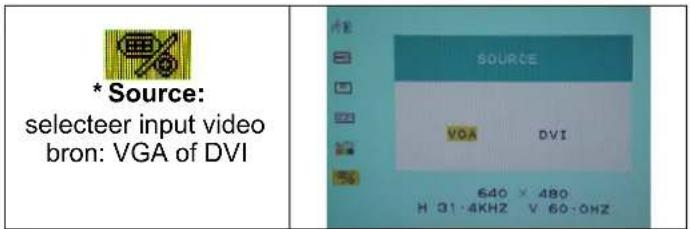

Opmerking: Source is een optioneel kenmerk.

Problemen oplossen

Vergewis er uzelf van dat de monitor waar behoren werk geinstalleerd, als u enige problemen bent tegegenekomen tijdens het gebruik van dit produit.

Er is geenoto op het scherm.

Gana: 1. Stroom besparingsmodus. Druk op eender welke toets en beweeg de muis om de modusuit te schakelen.

1. Signaal kabel verbindingspinnen. Indien er gebogen of ontbrekende pinnen zich, raadpleeg dan uwplaats van aankoop.

Karakters, die te donker of te Licht uitschijnen

Gana: gebruik het OSD menu om de helderheid aan te passen.

Wannerzaluw monitoraangepastworden?

Gana: als de resolutie of de frequentie worden veranderd.

. De tekst, die op het scherm verschijnt is Niet duidelijk.

Gana: vergewis er uzelf van dat de resolutie of het vernieuwingstempo overeenkomen met de weergave modus.

Ondersteunde tijdopneming

Item	Standaarden Resolutie		Dot klok (MHz)		Verticale scannings frequentie (Hz)	Horizonta- le scannings frequentie (KHz)	Sync polariteit of samengestel -de sync (H/V)	Bedienings- modus
1	NEC	PQ	98	640x400	2	1.05	56.42	24.83
2	MAC 13" modus	640x	480	30.24	66.67	35.00		-/-
3	MAC 16" modus	832x	624	57.28	74.55	49.73		-/-
4	MAC 17" modus	1024	x768	80.00	75.02	60.24		-/-
5	VGA		640x350		25.18	70.09	31.47	+/-
6	VGA		640x480		25.18	59.94	31.47	-/-
7	VESA		640x480		31.50	72.81	37.86	-/-
8	VESA		640x480		31.50	75.00	37.50	-/-
9	VESA		800x600		36.00	56.25	35.16	+/+
10	SVGA		800x600		40.00	60.32	37.88	+/+
11	VESA		800x600		50.00	72.19	48.08	+/+
12	VESA		800x600		49.50	75.00	46.88	+/+
13	VGA		720x400		28.32	70.09	31.47	-/+
14	XGA		1024x768		65.00	60.00	48.36	-/-
15	VESA		1024x768		75.00	70.07	56.48	-/-
16	VESA		1024x768		78.75	75.03	60.02	+/+
17			1024x768		71.64	66.13	53.96	+/+
18	VESA		1152x864		108.00	75.00	67.50	+/+
19			1152x870		100	75.06	68.68	-/-
20	VESA		1280x960		108.0	60.0	60.0	+/+
21	VESA		1280x1024		108.0	60.02	63.98	+/+
22	VESA		1280x1024		127.0	69.85	74.88	+/+
23	VESA		1280x1024		135.0	75.03	79.98	+/+
24	SUN		1024x768		64.13	59.98	48.29	H+V
25	SUN		1024x768		74.25	70.04	56.59	H+V

A = Analoge modus; D = Digitale modus, G = Sync op groene modus
*Als de inputijdopneming worden gesloten voor een van de bovenstaande, dan kan het in het algemeen goed worden weergegeven door optimum aanpassing.

Specificatie

LCD paneel	Type Kijkhoek Contrast verhouding Helderheid Antwoordtijd Tijd (Tr+Tf) Weergave kleuren Max resolutie Pixel Pitch	17.0 inch TFT Actieve matrix LCD display H: 140°, V: 140° 500:1 (Typisch) 300 cd/m² (Typisch) 12 ms 16.7 M kleuren (Echte kleur) 1280 X 1024 (SXGA) 0.264mm (H) x 0.264mm (V)
Input Signals	VGA DVI*	VGA compatibel analogoog RGB samengestelde sync ondersteund DDWG overeenkomstig enkele link TMDS digitaal visuèle interface (DVI)
Compatibility	Computer Tot 1280 X 1024	@ 75Hz toe (Niet-opengewerkt)
Verbinder	VGA DVI* Audio Stroom	D-sub 15-pinnen DVI-D* Stereotelephone A/C input
Stroom	Voltage Verbruik Stroom besparingsmodus	Ingebouwde universele stroomvoorraad: 100-240 VAC, 50/60 Hz Actief < 48 Watt max. Standby < 3 Watt
Interne luidspreker	Luidspreker x 2
Gebruiker interface	LED indicator Actief -	groen Standby - oranje
Bedieningsvoorwaarden	Temperatuur Vochtigheid	Bediening:5°C tot 40°C 20% ~ 80% R.H.
Afmetingen	Fysiek 372 mm (B) x 369 mm	m (H) x 170 mm (D)
Netto gewicht		3.7Kg
Ophefhoek		-5° maar beneden en 20° maar omhoog
DDC		DDC2B
Stroombeeer		VESA DPMS
Regulatie (Certificate)	UL/CUS, FCC/B, CE
