L1731 - 显示器 DGM - 免费用户手册

产品类型	17英寸TFT液晶显示器
尺寸（长 x 高 x 深）	372毫米 x 369毫米 x 170毫米
净重	3.7千克
电源	100-240V交流电，50/60赫兹（内置）
功耗（运行）	低于48瓦
功耗（待机）	低于3瓦
最大分辨率	1280 x 1024 (SXGA)
屏幕尺寸	17英寸
视角（水平/垂直）	140°/140°
对比度	500:1（典型值）
亮度	300 cd/m²（典型值）
响应时间（Tr+Tf）	12毫秒
显示颜色	1670万（真彩色）
像素间距	0.264毫米 x 0.264毫米
视频输入	VGA（D-Sub 15针），DVI-D*（可选）
音频输入	立体声插孔
内置扬声器	2个扬声器
倾斜角度	-5°至+20°
电源管理	VESA DPMS
电脑兼容性	高达1280 x 1024 @ 75赫兹（逐行扫描）
LED指示灯	绿色（开机），橙色（待机）
工作温度	5°C至40°C
工作湿度	20%至80%相对湿度
认证	UL/CUS, FCC/B, CE
清洁	干软布（避免溶剂）

常见问题 - L1731 DGM

屏幕保持黑屏怎么办？

请检查显示器是否已开启（指示灯应为绿色）。如果指示灯为橙色，表示显示器处于待机状态；请按键盘上的任意键或移动鼠标以唤醒显示器。确保电源线和VGA/DVI线缆连接牢固。如果问题仍然存在，请联系您的经销商。

如何清洁液晶屏幕？

请使用干软布。切勿使用稀释剂、酒精或苯等溶剂，因为它们可能会损坏屏幕表面。

如何调节屏幕亮度？

按'菜单'键打开屏幕显示（OSD）。使用'调整+'和'调整-'键导航到'亮度'选项，然后根据偏好进行调整。

为什么屏幕上的文字模糊？

请确保您电脑的分辨率和刷新率与本显示器的推荐值（例如1280 x 1024 @ 60赫兹）匹配。您可以在电脑的显示属性中调整这些设置。

显示器检测不到信号怎么办？

请检查VGA或DVI线缆是否牢固连接到显示器和电脑。通过OSD菜单选择正确的输入源（VGA或DVI）。如有必要，请重启电脑。

如何使用'自动调整'功能？

按'自动调整'键可自动调整显示参数（位置、相位、时钟）以获得最佳图像。该功能在模拟模式（VGA）下效果最佳。

我可以连接外部扬声器吗？

显示器配有立体声插孔音频输入和内置扬声器。如果您想使用外部扬声器，请将其连接到电脑的音频输出接口，而非显示器。

如何调节内置扬声器的音量？

内置扬声器的音量通过电脑的音量控制调节。当显示器关闭时，声音会继续播放；要关闭声音，请将电脑音量设为静音或关闭电脑。

如果图像变形或偏移怎么办？

使用OSD菜单调整图像的水平/垂直位置。您也可以使用'自动调整'功能进行自动校正。

可以使用DVI线缆吗？

可以，如果您的显示器配有DVI接口（请检查DVI-D端口是否存在）。连接DVI线缆并在OSD菜单中选择'DVI'输入源。标准包装不含DVI线缆。

用户手册 L1731 DGM

注意事項. 10
安全事項 10
警示 10
包装 10
硬體安裝 11
控制按键介绍 11
OSD 视控模式 ..... 12-13
简易故障排除 14
支援顯示模式 14
产品规格表 15

注意事項

所有使用手川之資訊，將不定時更新並不予通知。
·請詳讀此使用手冊，以確保安全使用本產品。

安全事項

·請勿放置任何潮濕物品於螢幕或電源上。
- 在插入電源線前，請先確保本產品電源爲關閉狀態。
·請確認電源線與所有線材、訊號接頭皆已接妥。
·請勿嘗試自行拆卸本產品，您可能因而觸電受傷，如有需要，您可向所購買的經銷商查詢，或與我們連絡。

警示

·請勿將本產品直接曝曬於陽光下，或高溫熱源處。
- 切勿讓液体溅洒到螢幕上。
·請勿將液晶螢蓋靠近有礦場的電器用品。
·請勿使用有害的化學清潔劑或強力清潔劑來清潔螢幕。請用軟質刷毛和溫和的清潔劑。
- 不可在液晶螢幕上堆放雜物，放置於不良通風處可能導致機器高溫。
·請勿直接用手指觸碰螢幕表面，皮膚所含的油脂是相當不易被清除的。

包装

本產品包裝包含下列物件，若有缺件，請向您購買之商店或經銷商聯絡，如有任何疑問歡迎來電。

17时TFT液晶螢幕顯示器

外接式15針D-sub(RGB Analog) 記號線

電源線

音源線

• DVI 綠

使用手Ⅲ

*注意：DVI功能为選配功能。

硬體安裝

請小心對待您的液晶螢恭，它是非常精繳的產品。在安裝前請務必先將液晶螢恭及電腦的電源關閉，以免發生危險。請依照指示一步一步地安裝。

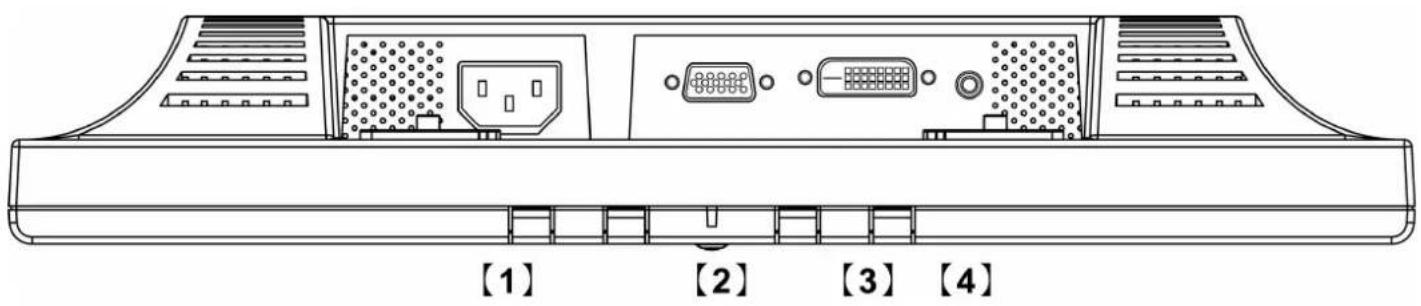

輸入

【1】電源埠：這裡用來連接電源。
【2】電腦輸入埠：這裡用來連接 D-Sub 15 孔 VGA 影像訊號線。
【3】DVI數位埠：DVI影像訊號線接頭。
【4】Audio In埠：這裡用來連接音源線。

*注意：DVI功能为選配功能。

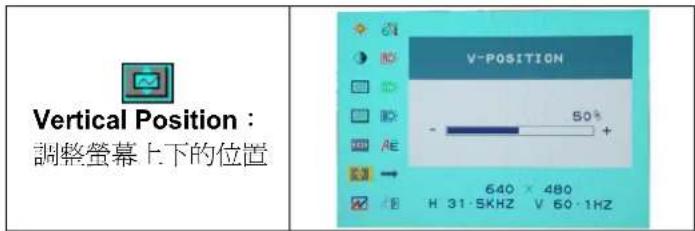

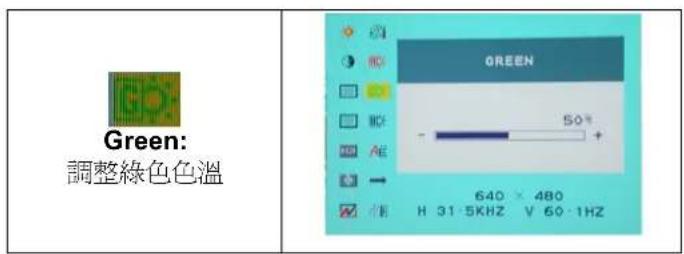

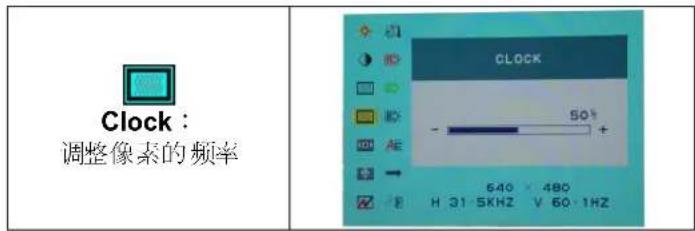

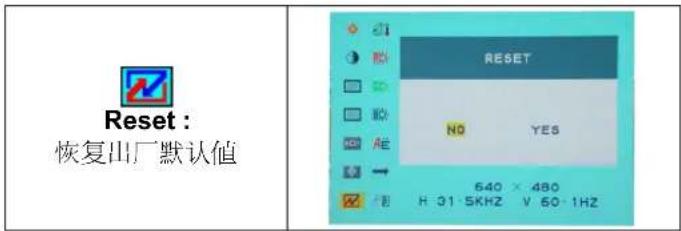

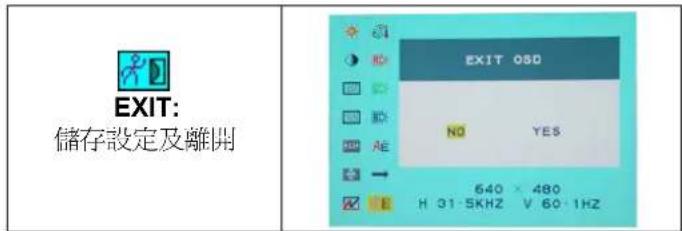

控制按键介绍

本產品有5控制按键，包括"Auto Adjust", "OSD menu", "Power", "Adjust <-> ", "Adjust <-> "。各控制按键之功能請詳見下列敘述：

自動調整（功能）--

A 功能選項按鍵：於 OSD 中爲向上選擇功能按鍵。

熱鍵：按此按键則本營幕會自動調整設定。

Menu (功能)--

M 功能選項按鍵：於 OSD 中爲向下選擇功能按鍵。

熱鍵：按此按鍵則會立即顯現 OSD功能口錄。

Power: 電源開關。常電源開啓時，指示燈的顯示爲綠，待命狀態爲橙色。

Adjust < - > :OSD功能目錄下爲減少調整選項。

• Adjust < + >: OSD 功能口錄下爲增加調整選項。切換 DVI 與 RGB 信號.

• 請由電腦喇叭調整音量之控制。

• 請注意本產品電源為關閉時，聲音音量是仍爲開啓狀態。請關閉您的電腦電源，或關閉喇叭音量控制。

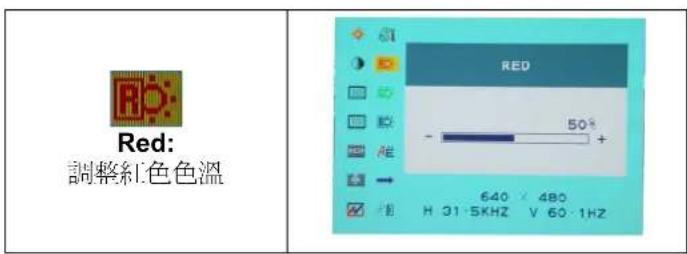

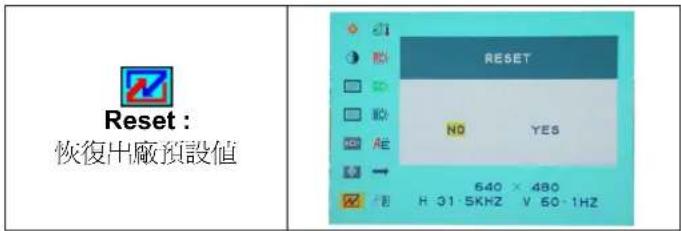

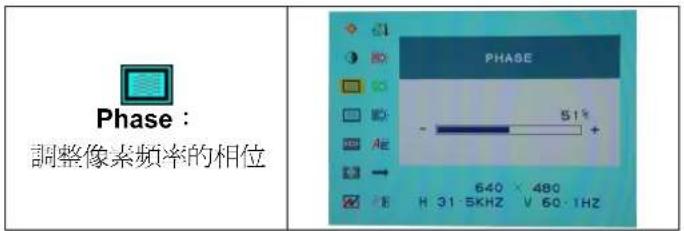

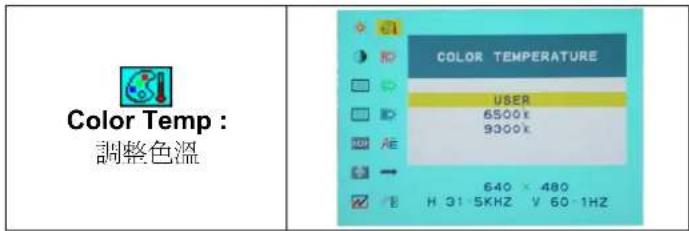

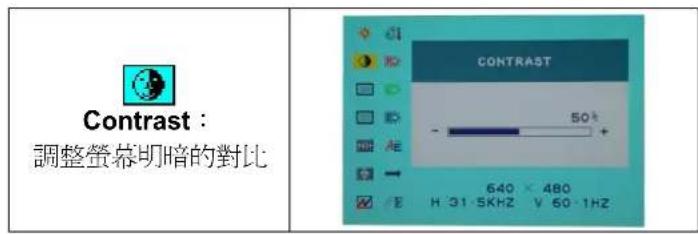

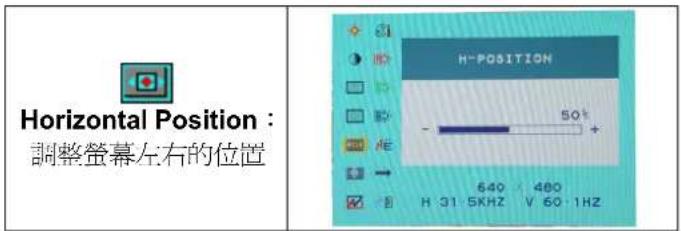

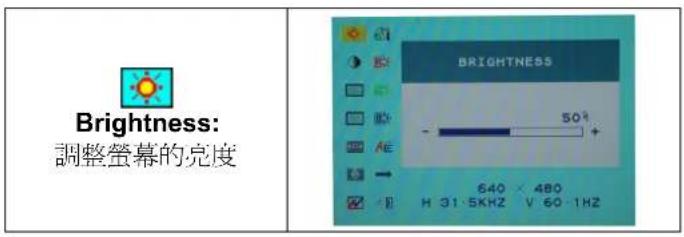

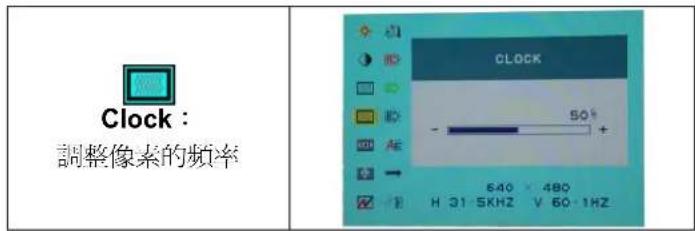

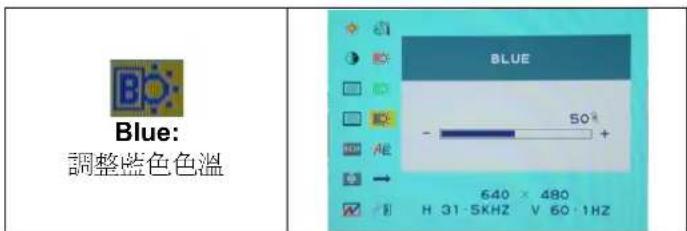

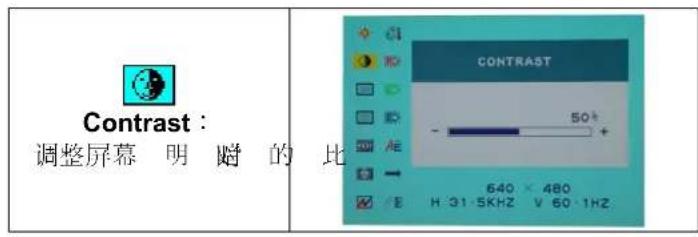

• 按下OSD鍵進入功能目錄，並按下-/+控制鍵以調整設定。

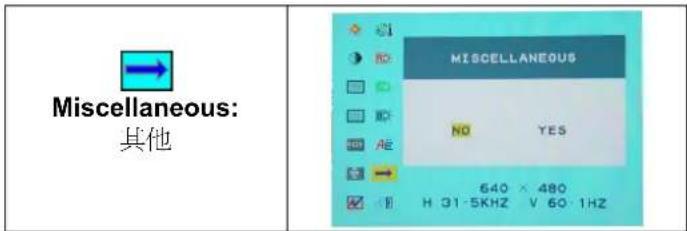

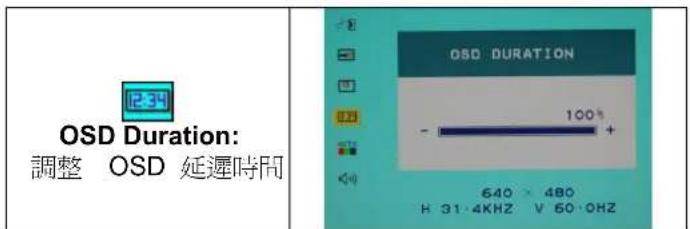

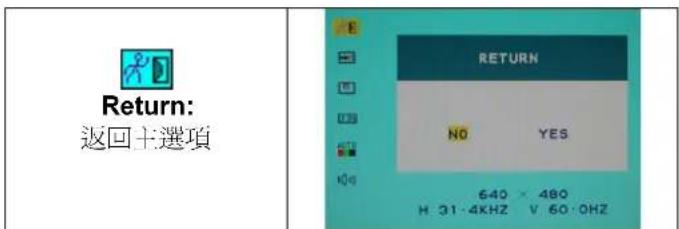

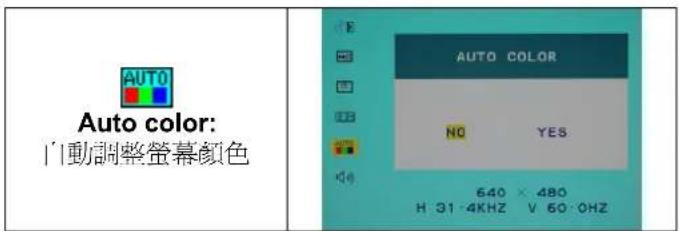

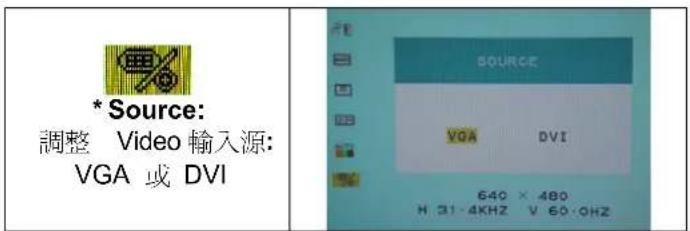

Miscellaneous (其他)

注意：*Source爲選配。

簡易故障排除

確定您的螢幕以妥善安裝，如有下列問題：

沒有螢幕畫面？

檢查：1.是否已進入省電模式，按下任何一鍵或移動滑鼠來離開省電模式。
2. 言號接頭是否接妥，如有訊號針腳針頭斷裂，請聯絡經銷商。

影像看起来太暗或太亮？

檢查：進入OSD功能模式調整亮度。

·你該何時做調整？

檢查：常解析度頻率變更時。

·文字看不清楚？

檢查：是否設定為支援的顯示模式。

支援顯示模式

Item Standards Resolution		Dot Clock (MHz)		Vertical Scanning Frequency (Hz)	Horizontal Scanning Frequency (KHz)	Sync Polarity or composite sync (H/V)	Operating Mode
1	NEC PQ98 640x400 2	1.05	56.42	24.83	-/-
2 MAC 13" mode 640x400 30.24	80 30.24	66.67	35.00	-/-	A/D/G
3 MAC 16" mode 832x624 57.28	74.55	49.73	-/-	A/D/G
4 MAC 17" mode 1024x768 80.00	75.02	60.24	-/-	A/D/G
5 VGA	640x350	25.18	70.09	31.47	+/-	A/D/G
6 VGA	640x480	25.18	59.94	31.47	-/-
7 VESA	640x480	31.50	72.81	37.86	-/-	A/D/G
8 VESA	640x480	31.50	75.00	37.50	-/-	A/D/G
9 VESA	800x600	36.00	56.25	35.16	+/+	A/D/G
10 SVGA	800x600	40.00	60.32	37.88	+/+	A/D/G
11 VESA	800x600	50.00	72.19	48.08	+/+	A/D/G
12 VESA	800x600	49.50	75.00	46.88	+/+	A/D/G
13 VGA	720x400	28.32	70.09	31.47	-/+	A
14 XGA	1024x768	65.00	60.00	48.36	-/-	A/D/G
15 VESA	1024x768	75.00	70.07	56.48	-/-	A/D/G
16 VESA	1024x768	78.75	75.03	60.02	+/+	A/D/G
17		71.64	66.13	53.96	+/+	A/D
18 VESA	1152x864	108.00	75.00	67.50	+/+	A/D/G
19		100	75.06	68.68	-/-	A/D
20 VESA	1280x960	108.0	60.0	60.0	+/+	A/D/G
21 VESA	1280x1024	108.0	60.02	63.98	+/+	A/D/G
22 VESA	1280x1024	127.0	69.85	74.88	+/+	A/D/G
23 VESA	1280x1024	135.0	75.03	79.98	+/+	A/D/G
24 SUN	1024x768	64.13	59.98	48.29	H+V	A
25 SUN	1024x768	74.25	70.04	56.59	H+V	A

A = 類比訊號模式; D = 數位訊號模式, G = SOG 訊號模式
*若輸入支援模式為上述任一模式，則為最佳調整模式。

產品規格

液晶面版 尺寸		17.0吋動態液晶 水平:140°, 垂直:140° 500:1 (典型) 300 cd/m² (典型) 12毫秒 16.7M colors 1280X1024(SXGA) 0.264mm(H)x0.264mm(V)
訊號輸入	VGA	VGA類比裝置支援 RGB
	DVI*	支援 TMDS 的數字訊號
相容性	PC	最高支援 1280X1024@75Hz
連接線	VGA	D-sub 15針
	DVI*	DVI-D*
	音源線	立體聲音源
	電源線	A/C輸入接頭
電源 電壓	耗電	內建交流變壓器: 100-240 VAC, 50/60 Hz
	省電模式	作業||<48瓦(最大值) 待命<3瓦
內建揚聲器		揚聲器×2
使用介面	LED指示燈	作業中 -綠色 待命 -橘色
作業環境 溫度	濕度	5℃~40℃ 20%~80% R.H.
尺寸	實體	372mm(寬)×369mm(長)×170mm(深)
淨重		3.7Kg
傾斜角度		-5°~20°
DDC		DDC2B
電源管理程式		VESA DPMS
安規認證	UL/CUS, FCC/B, CE

注意：*DVI爲選配功能。

注意事项. 17
安全事项 17
警示 17
包装 17
硬件安装 18
控制按键介绍 18
OSD 概模式 19-20
简易故障排除 21
支持显示模式 21
产品规格表 22

注意事项

所有使用于册中之信息，将不定时更新并不予通知。
- 请购手册 诚确保安全使用本品。

安全事项

• 放置任何潮物品于或电源上。
• 在插入电源线前请产先电确为联闭状态品源
  ·确认线布线有讯号头 、 接皆已接妥 。
  请勿尝鼠行拆卸产品，您可能因触电受伤，如有需要，可向所购买的经销商查询，与假连络我

警示

请勿将本产品直接晒 阳 光下温或 熬 处源
切勿让液体溅西到屏幕上。
请勿将液晶屏靠近有磁器用品。
- 使用转制化清表来清屏 账和温和洁剂
- 不可在液晶屏幕上堆放杂物，放置于不良通 风越能致机器高 温
直接用手指 糯所含的油脂是相 不 易被清除的。

包装

本产品包装包含下列对象，若有缺件，请向您购买之經销或联络，如有任何阁欢迎来电

17时TFT液晶屏幕显示器

外接式 15D-sub(RGB Analog) 讯号线

电源线

音源线

*DVI 线

使用手册

*注意：DVI功能为选配功能。

硬件安装

请小心对待您的液晶屏幕，它是非常精致的品。在安请前务必先将液晶屏幕及计算机的源电，免闭危。依发照指示一步一步地安装。

输入

【1】电源埠这里用来接
【2】计算输入端用来连 D-Sub 15 孔 VGA 影频号线
[3]DVI数端口：DVI影像讯号线。头
【4】AudioIn埠：这里用来连接源线

*注意：DVI功能为功能。

控制按键介绍

本产品有5控制按键，包括"AutoAdjust", "OSD menu", "Power", "Adjust<->", "Adjust<+="。各控制按键之功能请详见下列叙述：

自动调整（功能）--

A 功能选项按键：于OSD中为向上选 功能按 键

热键：按此键，屏余蕴调自设 整定。

Menu (功能)--

M 功能选项按键：于OSD中为向下选功摇按 键

热键：按此按键则显，OSD功能H录。

Power: 电源开关。当电源开启时, 指示灯的显示为绿, 待命状态为橙色。

Adjust<->:OSD功能日录下为减选项

+Adjust<++>OSD功能目录下为增加翻选项DVI携RGB信号

1.请算机喇叭音量之控制。
2. 请注意本产品电源为关闭时，声音音量是仍为开启状态。请关闭您的计算机电源，或关闭喇叭音量控制。

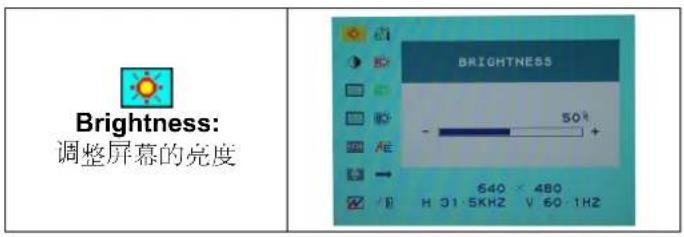

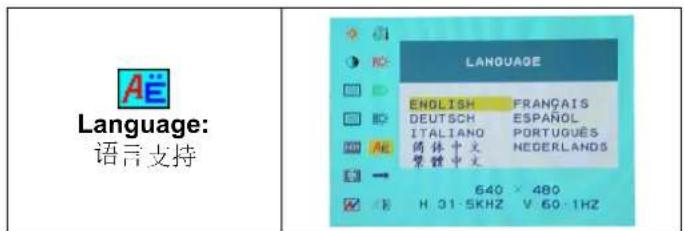

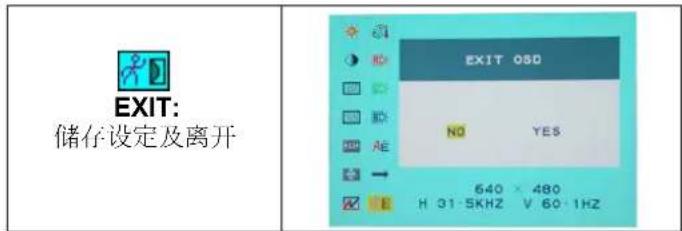

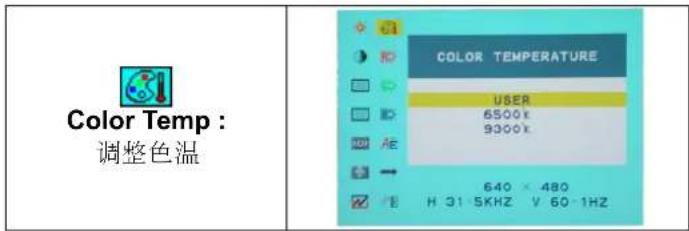

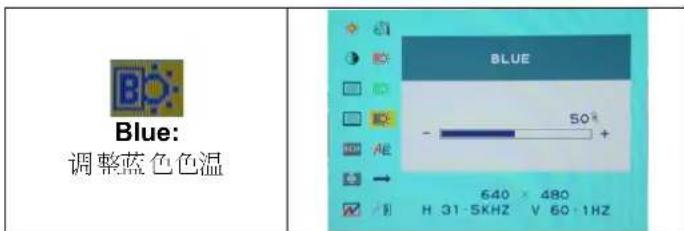

3. 按下OSD键进入功能并，按下-/+控键调设定。

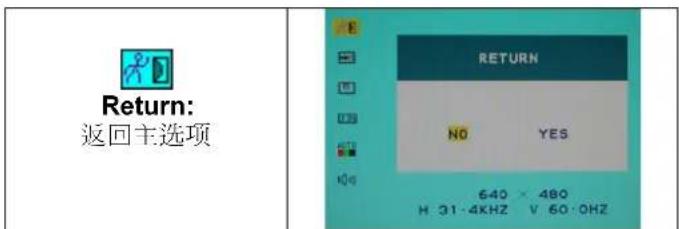

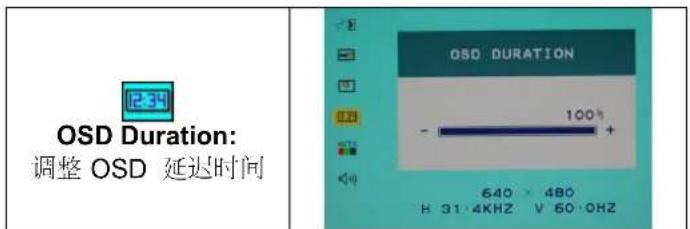

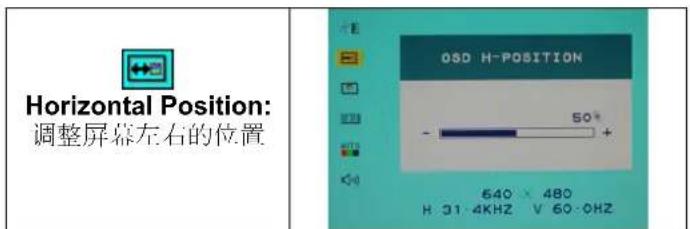

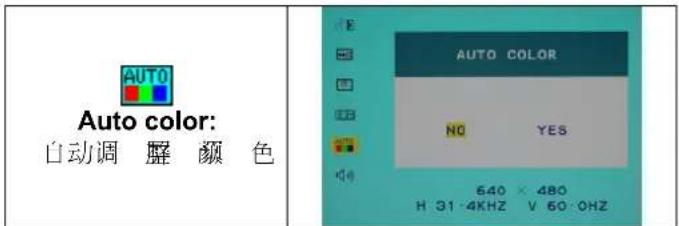

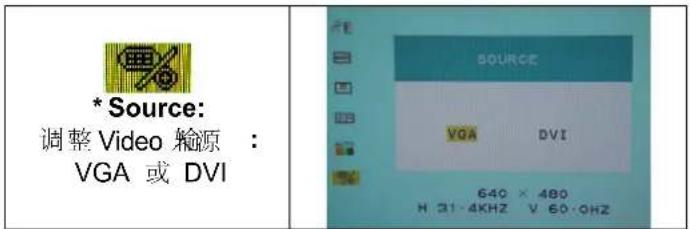

Miscellaneous (其它)

注意：*Source 靶选

简易故障排除

确定您的屏幕以妥圈安题，如有下列：

·泼厮画？

检查：1. 是否已进入省电模式，按下键何一动或移标鼠 来离 睿 模鬼。

1. 捐号是连接数有针脚断裂请联销经

影像看起来太暗或太亮？

检查：进入OSD功能模式调整亮度。

· 俯该做时整调？

检查：当分辨率频率变更时。

·文字看不清楚？

检查：是否设定为支持的显示模式。

支持显示模式

Item Standards Resolution		Dot Clock (MHz)		Vertical Scanning Frequency (Hz)	Horizontal Scanning Frequency (KHz)	Sync Polarity or composite sync (H/V)	Operating Mode
1	NEC PC98	640x400	21.05	56.42	24.83	-/-	A/G
2	MAC 13" mode	640x480	30.24	66.67	35.00	-/-	A/D/G
3	MAC 16" mode	832x624	57.28	74.55	49.73	-/-	A/D/G
4	MAC 17" mode	1024x768	80.00	75.02	60.24	-/-	A/D/G
5	VGA	640x350	25.18	70.09	31.47	+/-	A/D/G
6	VGA	640x480	25.18	59.94	31.47	-/-	A/D/G
7	VESA	640x480	31.50	72.81	37.86	-/-	A/D/G
8	VESA	640x480	31.50	75.00	37.50	-/-	A/D/G
9	VESA	800x600	36.00	56.25	35.16	+/+	A/D/G
10	SVGA	800x600	40.00	60.32	37.88	+/+	A/D/G
11	VESA	800x600	50.00	72.19	48.08	+/+	A/D/G
12	VESA	800x600	49.50	75.00	46.88	+/+	A/D/G
13	VGA	720x400	28.32	70.09	31.47	-/+	A
14	XGA	1024x768	65.00	60.00	48.36	-/-	A/D/G
15	VESA	1024x768	75.00	70.07	56.48	-/-	A/D/G
16	VESA	1024x768	78.75	75.03	60.02	+/+	A/D/G
17		1024x768	71.64	66.13	53.96	+/+	A/D
18	VESA	1152x864	108.00	75.00	67.50	+/+	A/D/G
19		1152x870	100	75.06	68.68	-/-	A/D
20	VESA	1280x960	108.0	60.0	60.0	+/+	A/D/G
21	VESA	1280x1024	108.0	60.02	63.98	+/+	A/D/G
22	VESA	1280x1024	127.0	69.85	74.88	+/+	A/D/G
23	VESA	1280x1024	135.0	75.03	79.98	+/+	A/D/G
24	SUN	1024x768	64.13	59.98	48.29	H+V	A
25	SUN	1024x768	74.25	70.04	56.59	H+V	A

A = 模拟讯号模式；D = 豫讯模 一 G = S O G 讯号模式
*若输入支持模式为上述任一模式，则为最佳调整模式。

液晶面版 尺寸		17.0 时动态液晶 水平:140°,垂直:140° 500:1 (典型) 300 cd/m² (典型) 12 毫秒 16.7M colors 1280X1024(SXGA) 0.264mm(H)x0.264mm(V)
	可视角
	对比
	亮度
	反应时间(Tr+Tf)
	支持色彩
	最大分辨率
	画素点距
讯号输入	VGA	VGA模拟装置支持RGB
	DVI*	支持TMDS的数字讯号
兼容性	PC	最高支持 1280X1024@75Hz
连接线	VGA	D-sub 15针
	DVI*	DVI-D*
	音源线	立体声音源
	电源线	A/C输接头
电源	电压	内建交流变圀：100-240 VAC, 50/60 Hz
	耗电	作业中<48瓦(最大值)
	省电模式	待命<3瓦
内建扬声器		扬声器x2
使用接口	LED指示灯	作业中 - 绿色 待命 - 橘色
作业环境度	温 湿度	5℃~40℃ 20%~80% R.H.
尺寸休	实	372mm(宽)x369mm(长)x170mm(深)
净重		3.7Kg
倾斜角度		-5°~20°
DDC		DDC2B
电源管理程序		VESA DPMS
安规认证		UL/CUS, FCC/B, CE

注意：*DVI为选配功能。
