Produkttyp	LCD-Monitor 17" TFT
Abmessungen (B x H x T)	372 mm x 369 mm x 170 mm
Nettogewicht	3,7 kg
Stromversorgung	100-240 VAC, 50/60 Hz (integriert)
Stromverbrauch (aktiv)	Weniger als 48 W
Stromverbrauch (Standby)	Weniger als 3 W
Maximale Auflösung	1280 x 1024 (SXGA)
Bildschirmgröße	17 Zoll
Blickwinkel (horizontal/vertikal)	140° / 140°
Kontrast	500:1 (typisch)
Helligkeit	300 cd/m² (typisch)
Reaktionszeit (Tr+Tf)	12 ms
Anzeigbare Farben	16,7 Millionen (True Color)
Pixelabstand	0,264 mm x 0,264 mm
Videoeingänge	VGA (D-Sub 15-polig), DVI-D* (optional)
Audioeingang	Klinkenstecker (stereo)
Integrierte Lautsprecher	2 Lautsprecher
Neigungswinkel	-5° bis +20°
Energieverwaltung	VESA DPMS
PC-Kompatibilität	Bis zu 1280 x 1024 @ 75 Hz (nicht interlaced)
LED-Anzeige	Grün (ein), Orange (Standby)
Betriebstemperatur	5°C bis 40°C
Betriebsluftfeuchtigkeit	20% bis 80% RH
Zertifizierungen	UL/CUS, FCC/B, CE
Reinigung	Trockenes, weiches Tuch (Lösungsmittel vermeiden)

Häufig gestellte Fragen - L1731 DGM

Was tun, wenn der Bildschirm schwarz bleibt?

Überprüfen Sie, ob der Monitor eingeschaltet ist (die Anzeige sollte grün leuchten). Wenn sie orange leuchtet, befindet sich der Monitor im Standby; drücken Sie eine Taste auf der Tastatur oder bewegen Sie die Maus, um ihn zu reaktivieren. Stellen Sie sicher, dass das Netzkabel und das VGA-/DVI-Kabel richtig angeschlossen sind. Wenn das Problem weiterhin besteht, kontaktieren Sie Ihren Händler.

Wie reinige ich den LCD-Bildschirm?

Verwenden Sie ein trockenes, weiches Tuch. Verwenden Sie niemals Lösungsmittel wie Verdünner, Alkohol oder Benzin, da diese die Bildschirmoberfläche beschädigen könnten.

Wie stelle ich die Helligkeit des Bildschirms ein?

Drücken Sie die Taste "Menü", um das Bildschirmmenü (OSD) zu öffnen. Verwenden Sie die Tasten "Einstellung +" und "Einstellung -", um zur Option "Helligkeit" zu navigieren, und passen Sie sie nach Ihren Wünschen an.

Warum ist der Text auf dem Bildschirm unscharf?

Stellen Sie sicher, dass die Auflösung und Bildwiederholfrequenz Ihres Computers den empfohlenen Werten für diesen Monitor entsprechen (z.B. 1280 x 1024 bei 60 Hz). Sie können diese Einstellungen in den Anzeigeeigenschaften Ihres PCs vornehmen.

Der Monitor erkennt kein Signal. Was tun?

Überprüfen Sie, ob das VGA- oder DVI-Kabel sowohl am Monitor als auch am Computer richtig angeschlossen ist. Wählen Sie die richtige Eingangsquelle über das OSD-Menü (VGA oder DVI). Starten Sie den Computer bei Bedarf neu.

Wie verwende ich die Funktion "Auto-Einstellung"?

Drücken Sie die Taste "Auto-Einstellung", um die Anzeigeparameter (Position, Phase, Takt) automatisch für ein optimales Bild einzustellen. Dies funktioniert besonders im analogen Modus (VGA).

Kann ich externe Lautsprecher anschließen?

Der Monitor verfügt über einen Audioeingang (Klinkenstecker) und integrierte Lautsprecher. Wenn Sie externe Lautsprecher verwenden möchten, schließen Sie diese an den Audioausgang Ihres Computers an, nicht an den Monitor.

Wie stelle ich die Lautstärke der integrierten Lautsprecher ein?

Die Lautstärke der integrierten Lautsprecher wird über die Lautstärkeregelung Ihres Computers eingestellt. Wenn der Monitor ausgeschaltet ist, läuft der Ton weiter; um den Ton auszuschalten, schalten Sie die Lautstärke Ihres PCs stumm oder schalten Sie den Computer aus.

Was tun, wenn das Bild verzerrt oder nicht zentriert ist?

Verwenden Sie das OSD-Menü, um die horizontale und vertikale Position des Bildes anzupassen. Sie können auch die Funktion "Auto-Einstellung" für eine automatische Korrektur verwenden.

Ist es möglich, ein DVI-Kabel zu verwenden?

Ja, wenn Ihr Monitor mit der DVI-Option ausgestattet ist (überprüfen Sie das Vorhandensein des DVI-D-Anschlusses). Schließen Sie das DVI-Kabel an und wählen Sie die Quelle "DVI" im OSD-Menü. Das DVI-Kabel ist nicht im Standardlieferumfang enthalten.

BEDIENUNGSANLEITUNG L1731 DGM

Hinweise. 31
Sicherheitsvorkehrungen 31
Zu beaches. 31
Verpackungsinhalt. 31
Hardware-Installation 32
Befehlstaten 32
OSD-Menu-Modus (Anzeige auf dem Bildschirm) 33-34
Fehlersuche 35
Unterstutzes Timing 35
Spezifikationen 36

Hinweise

• Eine jederzeitige Änderung aller Informationen in dieser Benutzerhandbuch ohne Vorbenachrichtigung ist vorbehalten.
• Für einen sicheren Betrieb dess Gerätes lesen Sie die folgende Anleitungitte sorgfältig durch, bevor Sie das Gerät in Betriebnehmen.

Sicherheitsvorkehrungen

Keine feuchten oder nassen Gegenstände auf den Monitor oder auf das Stromkabel stellen.
Vor dem Anschlieben des Steckers an eine Netzsteckdose stellen Sie sicher, dass der Monitor ausgescheltet ist.
- Stellen Sie sicher, dass das Stromkabel und die anderen Kabel gut, fest und richtig angeschlossen sind.
- Versuchen Sie nicht, das Monitorgehäuse zu öffnen, da Sie sich so einem Risiko eines elektrischen Schlages und damit einer Verletzungsgefahr aussetzen. Für Reparaturen und Wartungenalen Sie sichitte an die Verkaufsstelle.

Zu beachten

• Den Monitor jederzeit vor direkter Sonneneinstrahlung oder Hitze schützen.
• Keine Flüssigkeiten über dem Monitor verschütten.
  Den Monitor nicht in der Naze von Magneten oder elektrischen Geräten, wenn diese in Betrieb sind, benutzen.
  Zum Reinigen des Monitorbildschirmes verwenden Sie keine scharfen Chemikalien oder starke Reinigungsmittel. Wischen Sie den Bildschirm mit einem sauberen und trockenen Tuch, welche leicht mit einem milden Reinigungsmittel benetzt ist, sauber.
  Keine Gegenstände auf den Monitor stellen. Eine schlechte Belüfung führt zu einer Überhitzung im Monitor.
• Den LCD-Bildschirm nicht direkt mit den Fingern berühren. Fingerabdrücke und Hautfett setzen sich nur schwer entfern.

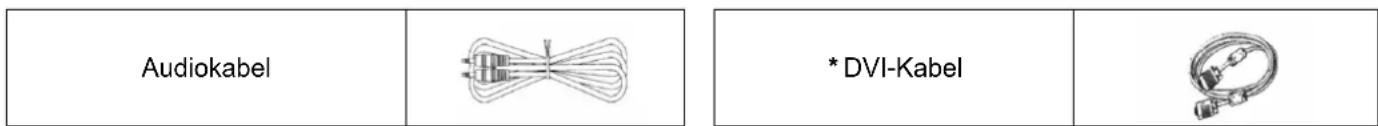

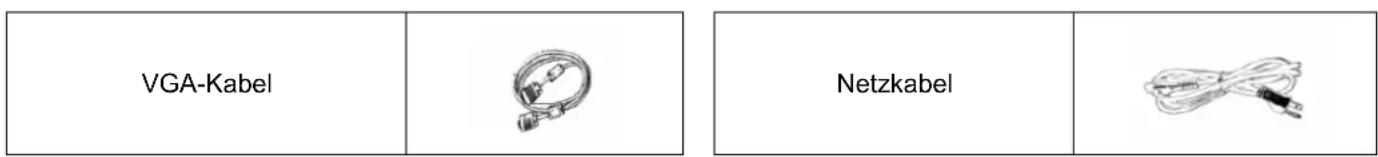

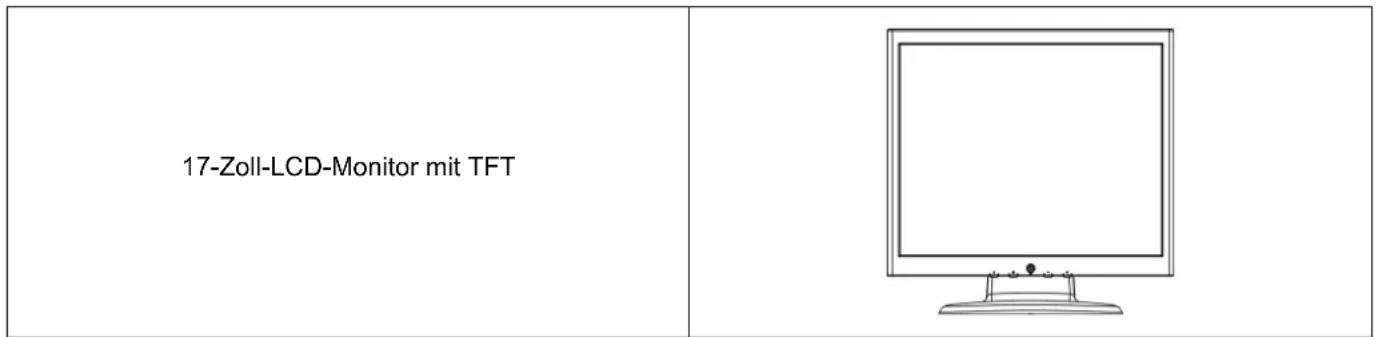

Verpackungsinhalt

Im Lieferumfang these LCD-Monitors mussen die folgenden Antikel vorhanden sein. Stellen Sie safer, dass dieser Verpackungsinhalt vollständig ist. Wenn nicht, wenden Sie sich umgehend an ihren Handler oder an das Geschäft, von dem Sie these Produkte gekauft haben. Sie können auch mit uns Kontakt aufnehmen.

• Die DVI-Funktion ist optional.

Hardware-Installation

Seien Sie vorsichtig beim Umgang mit thisem LCD-Monitor. Trotz seinem einzigarten Design kann er aber auch leicht beschädigt werden. Schalten Sie die Stromzufahr zum LCD-Bildschirm und zum PC aus, bevor Sie das Gerät aufstellen. Befolgen Sie den Installationsvorgang Schritt für Schritt.

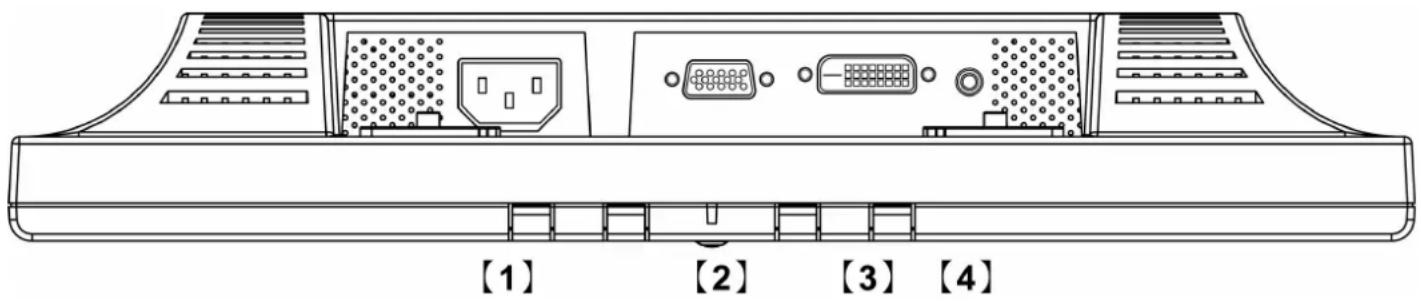

Eingangsanschluß

【1】AC Eingang：Dient dem Anschluss des Netzkabels.
【2】VGA PORT：Hier kann das D-Bub 15-Pin Signalkabel angeschlossen werden.
【3】DVI port: (DVI-Port) Zum Anschließen des DVI-Signalkabels.
【4】Audio In: (Audio-Eingang) Zum Verbinden mit dem PC-Audio-Ausgangsanschluss (PC Audio Out) eines Soundgerätes.

• Die DVI-Funktion ist optional.

Befehlstasten

Es gibt 5 Tasten die der Benutzer zum Einsatzen des Monitors benutzen kann, inklusive "Auto Einstellen", "OSD-MENU", "Netz", "Regeln < -> ", "Regeln < +> ". Die folgende Beschreibung stellt diese Tasten vor.

Auto Einstellen (Funktion)--

A Funktionsauswahltaste: Diese Taste dient der Wahl von Kontrollfunktionen oben im OSD.

Hotkey: Drücken Sie diese Taste, um die Monitoreinstellung automatisch zu aktivieren.

Menu (Funktion)--

M Funktionsauswahltaste: Diese Taste dient der Wahl von Kontrollfunktionen unter im OSD

Hotkey: Drucken Sie diese Taste, um das Pop-up OSD-MENU aufzurufen...

Netz: Schaltet die LCD Netzversorgung ein und aus. Wenn eingeschaltet, leuchtet das Licht grün, Standby wird orange angezeigt.
Regeln < - > : Verringert die Optionswerte des OSD-Menus.
+ Regeln < + > : Erhöht die Optionswerte des OSD-Menus. Schalten Sie die DVI Betriebsumgebung zu RGB.

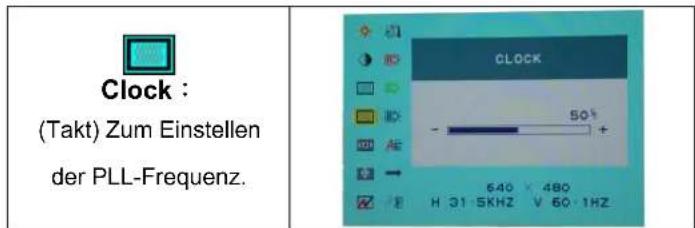

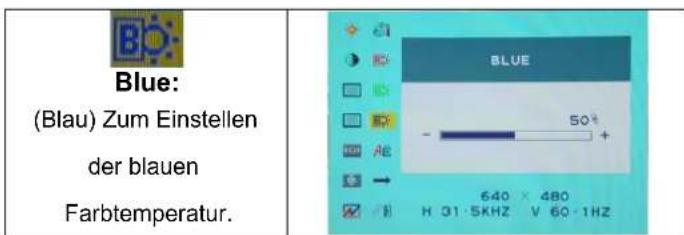

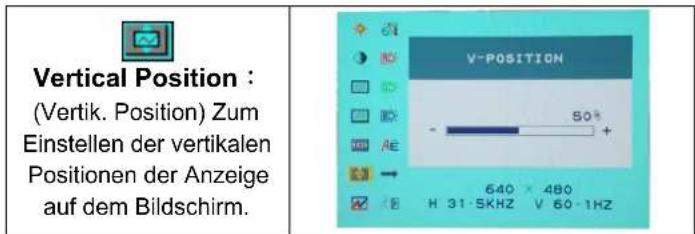

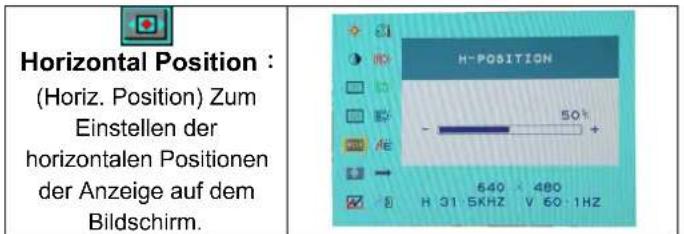

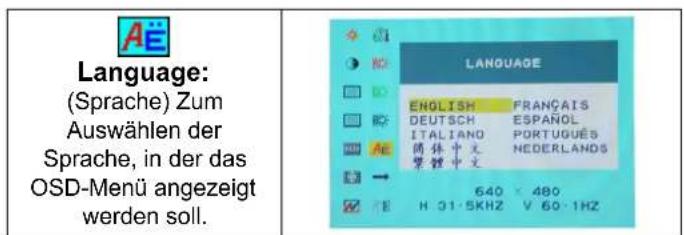

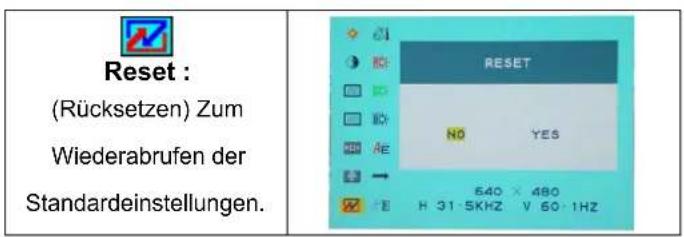

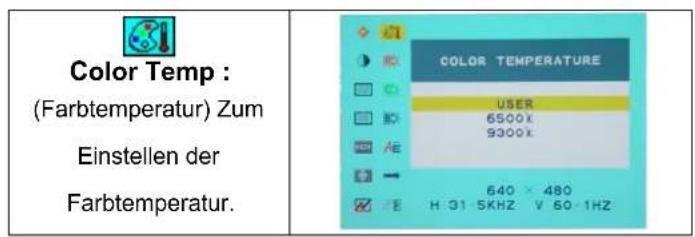

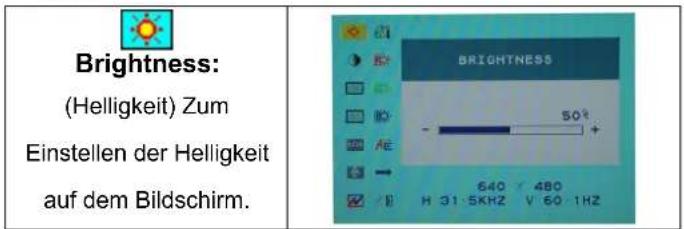

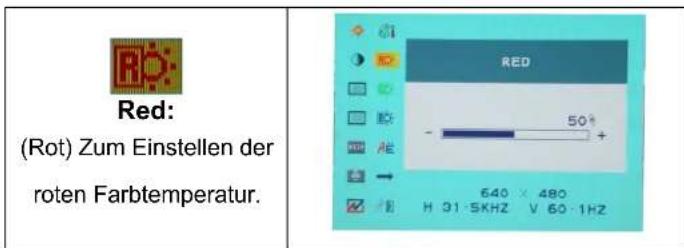

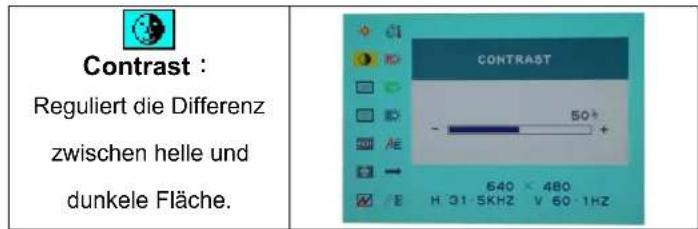

OSD-MENU-Modus (Anzeige auf dem Bildschirm)

1.Regeln Sie die Lautspricherlautstärke über Ihr PC-Lautstärke-Kontrallesymbol.
2. Beachen Sie, dass der Sound auch bei ausgeschalteten Monitor aktiv ist, schalten Sie zum Beenden ihren PC aus oder deaktivieren Sie das Lautstärke-Kontrailsymbol.
3.Drucken Sie die OSD-Taste. Um auf das Menu zuzugreifen, und drucken Sie die Erhohen / Verringern Taste zum Einstellen.

Miscellaneous:

(Verschiedenes) Mit "Nein" gelangen Sie zum Menu zum Verlassen. Mit "Ja" gelangen Sie zu den Untermenü im Miscellaneous-Menu (Verschiedenes).

EXIT:

(Verlassen) Zum

Speichern und

Verlassen.

Einstellen, wie lange

das OSD-Menu auf dem

Bildschirm angezeigt

werden soll.

Auto color:

(Autom. Farbauswahl)

Zumautomatischen

Einstellen der Farbe.

* Source:

Wahl der

Eingangsvideoquelle:

VGA oder DVI.

• Die DVI-Funktion ist optional.

Fehlersuche

Falls Schwierigkeiten aufreten, stellen Sie wie nachstehend beschreibenben sicher, dass der Monitor richtig installiert wurde.

Der Bildschirm bleibt leer.

Nachprüfen:

1. Energiesparmodus. Zum Deaktivieren these Modus drücken Sie auf eine beliebige Taste oder bewegen Sie die Maus.
2. Anschlußpins des Steckers des Signalkabels. Falls Pins verbogen sind oder fehlen, wenden Sie sich an die Verkaufsstelle.

Die Zeichen erscheinen zu dunkel oder zu hell

Nachprüfen: Die Helligkeit im OSD-Menu einstellen.

Wann muss der Monitor eingestellt werden?

Nachprüfen: Die Auflösung oder die Freqenz abändern.

. Der Text entscheid unklar auf dem Bildschirm.

Nachprüfen: Sicherstellen, dass die Auflösung oder Aktualisierungsrate mit dem Anzeigemodus übereinstimmen.

Unterstutzes Timing

Menüpunkt	Standard Auflösung		Pixeltakt(MHz)	Vertk.Scanfrequenz(Hz)	Horiz. Scanspeedenz(KHz)	Sync Polarität oderCompositeSync (H/V)	Betriebsmodus
1	NEC	PC98	640x400	21.05	56.42	24.83	-/-
2	MAC 13" modus	640x480	30.24	66.67	35.00	-/-	A/D/G
3	MAC 16" modus	832x624	57.28	74.55	49.73	-/-	A/D/G
4	MAC 17" modus	1024x768	80.00	75.02	60.24	-/-	A/D/G
5	VGA	640x350	25.18	70.09	31.47	+/-	A/D/G
6	VGA	640x480	25.18	59.94	31.47	-/-	A/D/G
7	VESA	640x480	31.50	72.81	37.86	-/-	A/D/G
8	VESA	640x480	31.50	75.00	37.50	-/-	A/D/G
9	VESA	800x600	36.00	56.25	35.16	+/+	A/D/G
10	SVGA	800x600	40.00	60.32	37.88	+/+	A/D/G
11	VESA	800x600	50.00	72.19	48.08	+/+	A/D/G
12	VESA	800x600	49.50	75.00	46.88	+/+	A/D/G
13	VGA	720x400	28.32	70.09	31.47	-/+	A
14	XGA	1024x768	65.00	60.00	48.36	-/-	A/D/G
15	VESA	1024x768	75.00	70.07	56.48	-/-	A/D/G
16	VESA	1024x768	78.75	75.03	60.02	+/+	A/D/G
17		1024x768	71.64	66.13	53.96	+/+	A/D
18	VESA	1152x864	108.00	75.00	67.50	+/+	A/D/G
19		1152x870	100	75.06	68.68	-/-	A/D
20	VESA	1280x960	108.0	60.0	60.0	+/+	A/D/G
21	VESA	1280x1024	108.0	60.02	63.98	+/+	A/D/G
22	VESA	1280x1024	127.0	69.85	74.88	+/+	A/D/G
23	VESA	1280x1024	135.0	75.03	79.98	+/+	A/D/G
24	SUN	1024x768	64.13	59.98	48.29	H+V	A
25	SUN	1024x768	74.25	70.04	56.59	H+V	A

A = Analog-Modus; D = Digital-Modus, G = Sync Auf Grun Modus
Ist das Eingangstiming nah bei einem der obigen Werte, kann durch optimieren in der Regel ein gutes Bild erzielt werden.

Spezifikationen

LCD Panel	Typ	17.0" TFT Active Matrix LCD Display
	Betrachtungswinkel	H:140°, V:140°
	Kontrastverhältnis	500:1 (Typisch)
	Helligkeit	300 cd/m2 (Typisch)
	Reaktionszeit (Tr+Tf)	12 ms
	Darstellbare Farben	16.7M Farben(True Color)
	Max. Auflösung	1280X1024(SXGA)
	Pixel Pitch	0.264mm(H)x0.264mm(V)
Eingangssignale	VGA	VGA compatibles analog RGB Composite Sync unterstützt
	DVI*	DDWG konformes Single Link TMDS Digital Visual Interface (DVI)
Kompatibilität	PC Bis zu 1280X1024@7	5Hz (zeilensprungfrei)
Anschlüsse	VGA	D-Sub 15-Pin
	DVI*	DVI-D*
	Audio	Stereobuchse
	Power	A/C Eingang
Netz	Spannung	Integrierter Universal-Netzversorgung:100-240 VAC, 50/60 Hz Aktiv < 48 Watt Max.
	Verbrauch	Standby < 3 Watt
	Energiesparmodus
Integrierte Laufsprecher		Loutsprecher x2
Benutzeroberfläche	LED-Anzeige Aktv - Grün Standby - Orange
Betriebsbedingungen	Temperatur	Betrieb: 5 to 40°C ℃
	Luftfeuchtigkeit	20% ~ 80% R.H.
Abmessungen	Physisch 372mm(W) x 36	9mm(H) x 170mm(T)
Nettogewicht		3.7Kg
Neigungswinkel		-5° Neigung und 20° Anheiten
DDC		DDC2B
Energieverwaltung		VESA DPMS
Zertifizierungen	UL/CUS, FCC/B, CE

• Die DVI-Funktion ist optional.
