GEBRUIKSAANWIJZING WHUD05EE5 PANASONIC

NEDERLANDS Lees voor u het apparaat gebruikt deze gebruiksaanwijzing grondig en bewaar deze voor toekomstig gebruik. Controleer, voor u de unit in gebruik neemt, dat de installmentie goed is uitgevoerd door een officiele dealer en dat dat nauwkeurig is gedaan volgens de verstrekte instructies voor de installmentie.

Hartelijk dank voor het aanschaffen van een Panasonic-product

INHOUDSOPGAVE

VEILIGHEIDSMAATREGELEN

52~53

BEDIENING

54~58

BINNENUNIT

59

PROBLEM OPLOSSEN

60

INFORMATIE

61

OPMERKING

De afbeeldingen in deze handledeiding zijn alleen bedoeld als toelichting en kuren afwijken van het daadwerkelijkke uiterlijk van het apparaat. Deze handleding kan zonder voorafgaande kennisgeving worden gewijzigd ter verbetering.

GEBRUKSOMSTANDIGHEDE

Wateruitlaattemperatuur (°C)		Binnen
VERWARMEN	Max. 55
	Min. 25
KOELEN	Max. 20
	Min. 5

BINNENUNIT EN BUITENUNIT

Omgevingsemperatuur (°C)		Buiten
VERWARMEN	Max. 35
	Min. -20
KOELEN	Max. 43
	Min. 16

OPMERKING : Wanner de

buitentemperatuur buiten het hierboven vermelde temperatuurbereik ligt, za de verwarmingscapaciteit aanzienlijk afnemen en za de buiten-unit door een beveiligingsvoorziening misschien nicht meer functioneren. Het buitendeel zal weeer automatisch opstarten indien de buitentemperatuur waar binnen de limiet ligt.

VEILIGHEIDSMAATREGELEN

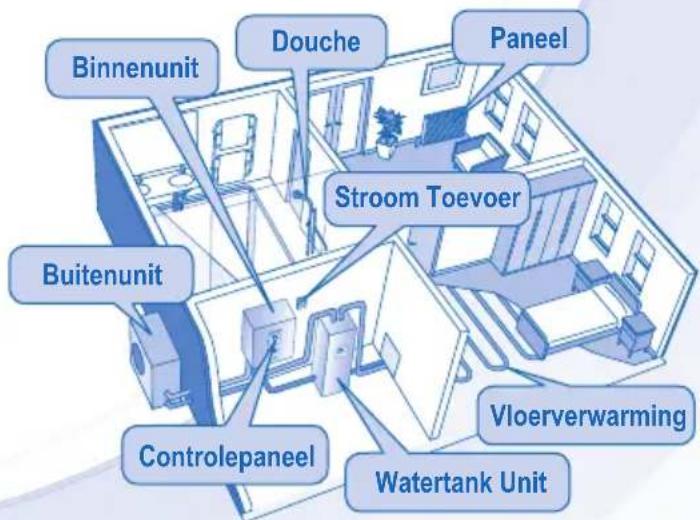

• Panasonic Air-to-Water Warmtepomp is een gesplitst systemd dat alleen bestaat UIT een binnen-unit en een buiten-unit. Dit systemd is ontworpen voor gebruik in combinatie met Panasonic Tank Unit. In het geval dat een Tank Unit van een ander merk dan Panasonic worden gebruikt met het Panasonic Air-to-Water Warmtepomp System, kan Panasonic Niet de goede werkinq en ook Niet de betrouwbaarheid van het system garanderen.
• In deze handleiding worden beschreiben hoe het warmtepomp-systeme bij gebruikCUSen alleen de binnen-en buiten-unit moet worden bediend.
• Raadpleeg voor andere functies zoals die voor de watertank, radiator, externe thermocontroller en het systeme onder de vloer de bedieningshandleiding van de betreffende fabrikant.

Houd u aan de volgende instructies zodate persoonlijk letsel, bij u of bij iemand anders, of materiele schade worden voorkomen.

Onjuiste bediening wegens het nicht opvolgen van de instructies kan leiden tot letsel of schade, waarvan de ernst worden geklassificiererd zoals hieronder is aangegeven:

WAARSCHUWING

Met dit teken worden u gewaarschuwd voor de dood of ernstig letsel.

OPGEPAST

Met dit teken worden u gewaarschuwd voor letsel of schade aan eigendommen.

De op te volgen instructies worden aangeduid met de volgende symbolen:

Dit symbol verwijst maar een handledie VERBODEN is.

Deze symbolen verwijzen maar handelingen die VERPLICHT zich.

WAARSCHUWING

Dit apparaat is Niet bestemd voor gebruik door Personen (kinderen inbegren) met verminderde fysieke, sensorische of mentale capaciteiten, of zonder ervaring of kennis, tenzij onder toezicht van of na instructie door een persoon die voor hun veriligheid verantwoordelijk is. Pas op, dat kinderen net met het apparaat spelen.

Vraag advies aan een geauthoriseerde dealer of gespecialiseerde vakman, wanneer de unit schoongemaakt, gerepareerd, geinstalleerd, verwijderd of opnieuw geinstalleerd moet worden. Onjuiste installmentie en behandeling za lekkage, een elektrische schok of brand tot gevolg hebben.

Vraag een offi ciele dealer of specialist advies over het gebruik van een bepaald type koelmiddel. Het gebruik van een ander koelmiddel dan wordt opgegeven kan leiden tot beschadiging van het product, openbarsten van leidingen en letsel, enz.

Installer de unit Niet in een ruimte waar explosie- of brandevaar kan ontstaan. Houdt u zich Niet aan deze instructie, dan kan dat brand tot gevolg hebben.

Pas op, dat uw vingers of andere voorwerpen nicht in het de interne of externe unit komen, waar door de draaiende delen letsel veroorzaakt kan worden.

Raak de buitenunit Niet aanijdens onweer, het zou kuren leiden tot een elektrische schok.

WAARSCHUWING

BINNENUNIT EN BUITENUNIT

Ga Niet op het apparaat zitten of staan, ømdat u per ongeluk zou kunnen vallen.

Installer de binnen-unit Niet buiten. Deze unit isuitsluitend ontworpen voor installmentie binnen.

STROOM TOEVOER

Voorkom oververhitting of brand,gebruik geen snoer waarin wijzigingen+zijn aangebracht of dat uit meerere stukken is samengesteld of een verlengsnoer of een snoer van onbekende herkomst.

Om oververhitting, brand of elektrische schokken te voorkomen:• Sluit geen andere apparaten aan op hetzelfde stopcontact.• Bedien het apparaat Niet met natte handen.Laat geen knikken in het stroomsnoer komen.

Indien het netsnoer beschadigd is, moet het worden verrangen door de fabrikant, een servicevertegenwoordiger van de fabrikant of eengelijkwaardig gekwalifi ceerd persoon om een möglichkegevaar te voorkomen.

Deze unit is voorzien van een aardlekschakelaar.U wordt ten zeerste aanbevolen de werkking van de aardlekschakelaar na de installatione en periodiek na hetuitvoeren van service- of onderhoudswerkzaamhedente laten controlleden door een offi ciele dealer, zodat is gewaarborgd dat de schakelaar in goede staat is. Anders zaledeze möglichk in het geval van een storing de oorzaak zich van een elektrische schok of brand.

U wordt ten zeerste geadviseerd de apparatuur terplaatse te installereren met een aardlekschakelaar of reststroomonderbreker zodat een elektrische schok of brand worden voorkomen.

Stop met het gebruiken van het product, wanner er een abnormaliteit/storing optreedt en haal de stekker uithet stopcontact of schakel de stroomschakelaar en de circuitbreker uit.(Risico op rook/brand/elektrische schok)Voorbeelden van abnormaliteit/storing• De RCCB schakelt uit zichelf uit.• Men merkt een brandlucht, abnormaal geluid of trillingsgeluid, als de eenheid in gebruik is.• Er blijft heet water uit de eenheid komen.Neem onmiddelijk contact op met uwplaatselijkeleverancier voor onderhoud/reparatie.

U wordt geadviseerd handschoenen te dragenijdens het uitvoeren van service- en onderhoudswerk zodat derisico's worden voorkomen.

Deze apparatuur要去orden geaard om te voorkomendat er een electrische schok of brand ontstaat.

U kunt een elektrische schok voorkommen door het apparaat uit te schakelen:- Voordat de apparatuur worden gereinigd of ragezieenz.- Wanner de apparatuur lange tijd Niet worden gezruikt.

Dit toestel heeft meerere toepassingen. Alle circuits voor stroomvoorziening moeten zijn uitgeschakeld voordat u,werkzaamheden verricht aan eén van de aansluitingen in de binnen-unit, zDat een elektrische schok, brandwonden of dodelijk letsel worden voorkomen.

OPGEPAST
BINNENUNIT EN BUITENUNIT
	Maak de binnenunit Niet schoon met water, wasbenzine, verfverdunner of schuurpoeder.
	Installer de unit Niet zich bij brandgevaarlijke apparatuur of in een badkamer. Anders za de unit möglich de orzaak+zijn van een elektrische schok of van brand.
	Raak wanner de binnen unit in bedrijf is de warmwater leding Niet aan.
	Plaats niets boven op de unit of onder de unit.
	Raak de scherpe aluminiumvin Niet aan; scherpe delen kunnen blessuresveroorzaken.
	Gebruik het systemeertijdens sterilisatie om te voorkomen dat menijdens een douche verbrandt of te warm worden.
	Controleer dat de afvoerpijp goed is aangesloten. Is dat Niet het geval, dan kan zich lekke voordoen.
	Controleer, wanner u de apparatuur langeijd hebtsgebruikt, dat het installmenterek nog in goede staat is, zodat u er zeker van kunt+zijn dat de unit Niet kan vallen.
	De veldinstelleningen voor de sterilisatiefunctie要去en door de geauthoriserde dealer worden geconfi gureerd in overeenstemming met terplaatse geldende wetten en voorschriften.
CONTROPEPANEL
	Laat het contropaneel Niet nat worden. Anders za de unit möglich de orzaak+zijn van een elektrische schok of van brand.
	Druk Niet met harde, puntige voorwerpen op de knoppen van het contropaneel. Anders zou de unit beschadigd hunnen raken.
	Reinig het contropaneel Niet met water, wasbenzine, verfverdunner of een schuirmiddel.
	Voer Niet zich de inspectie en het servicework van het contropaneel uit. Vraag de offi ciele dealer advies. U zou zich hunnen bezeren als uiets verkeerds doet.

BEDIENING

• De beschrijving in deze handleiding van sommige functies geldt misschien Niet voor uw unit.
• Neem contact op met de officièle dealers bij u in de buurt voor nadere informatie.

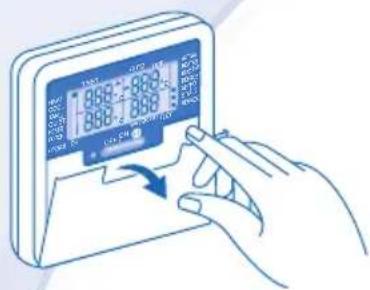

Open klep voor selectie van knoppen.

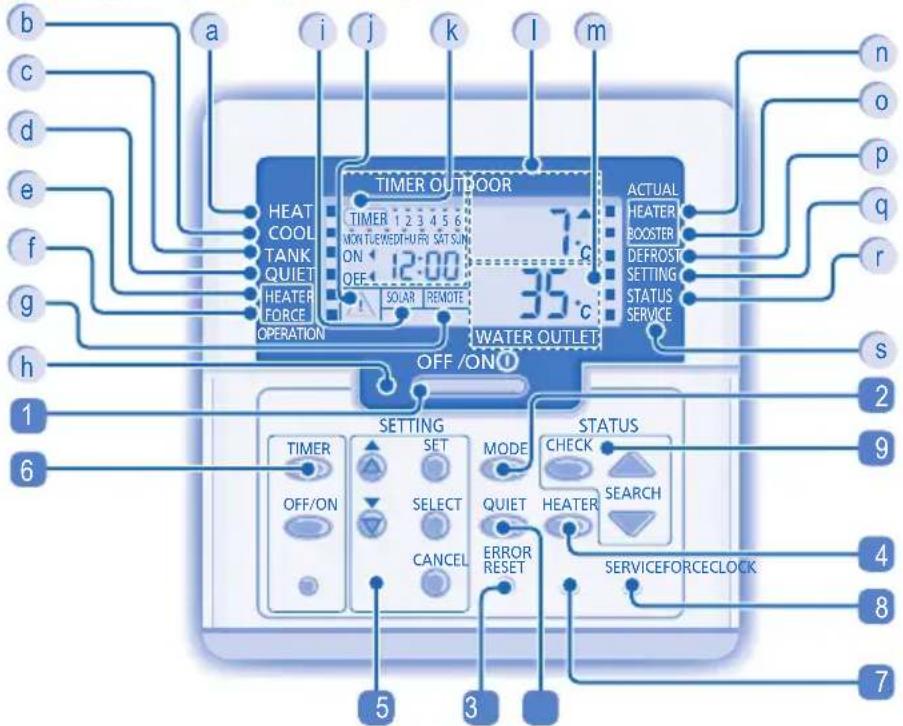

DISPLAY VAN REGELPANEL

Indicator Verwarmingsstand UIT/AAN
Indicator koelstand UIT/AAN
Indicator Tankstand
d Indicator Stille Stand
e Indicator Bijverwarming Ingeschakeld/Uitgeschakeld
Indicator Extra Verwarming Verzoek UIT/AAN
9 Display Externe Thermocontroller aangesloten
h Bedrijslampje
i Verwarmingsdisplay
Indicator Opgepast (Tanktemperatuur boven 60^ )

KNOP VAN REGELPANEL

1 UIT/AAN-toets
2 Knop Bedrijfsstand
3 Knop Bedrijfsstand Stil
4 Inschakelknop Bijverwarming Binnen-unit
5 Toetsen stand systeeminstelling

Installing Actuele Dag en Tijd

1. Druk op of als u de actuèle dag wilt instellen.
2. Druk op SET als u wilt bevestigen.
3. Herhaal de stappen 2 en 3 als u de actuèleijd wilt instellen.

k Instelschem Timer/Klok
Weergave Omgevingstemperatuur Buiten
m Scherm Temperatuur Wateruitlaat
Indicator Werkelijke Hulpverwarming (AAN/UIT)
Indicator Werkelijke Boosterverwarming (AAN/UIT)
p Indicator Werking Systemeem Ontdooien UIT/AAN
Indicator Instelstand Systemeum UIT/AAN
Indicator Controlestand Systememstatus UIT/AAN
Indicator Systeemservicestand UIT/AAN

Knop Timer-instelling Groep
Knop Stand Extra Verwarming
8 Knop Systeemservicestand
9 Toetsen Controle Systememstatus
10 Toets voor het resetten van een storing

Opmerkingen:

• De actuele dag enijd moeten worden ingesteld wanner u:
• De apparatuur voor de eerste keer inschakelt.
• Wonneer langearendisverstrekensindesapparatuur voorhetlaatstisingschakeld.
• De actuèle tijd die is ingesteld, is de standardaardtijd voor alle bedieningshandelingen met de Timer.

DE SPECIALE FUNCTIONS INSTellen

• Na de eerste installmentie Kunt u zich de instellenen aanpassen. De begininstelling blijft van kracht totdat de gebruiker deze wijzigt.
• Het regelpaneel kan worden gebruikt voor meerdere installations. Sommige functies zullen misschien Niet gelden voor uw unit.
• Controller voor het instellen dat de bedrijfs-LED UIT is (OFF).

1. Houd SET CHECK tegelijkkertijd 5 seconden lang ingedrukt als u maar de stand voor speciale instellenen wilt gaan. Indicator "SETTING" en "STATUS" brandt (ON).
2. Druk of als u de functies wilt doorlopen.

SELECT

1. Druk op als u de functie wilt openen.

2. Druk of voor functie ingeschakeld JA of uitgeschakeld NEE of voor het instellen van andere opties.

3. Druk op als u wilt bevestigen.

Instellen Display van Regelpaneel Beschrijving

1	ro ai	con	Exterme Thermocontroller (JA / NEE) Verbinding voor de externe thermocontroller instellen.
2	HEATER	CAP	Selectie Capaciteit Hulpverwarming Binnen (3kW / 6kW / 9kW) Het vermogen van de verwarming verminderen wanneser dat onnodig is. Opties variëren afhankelijk van model.
3	Anti	FrE	Functie Preventie Bevriezen Watersystem (JA / NEE) Functiepreventie bevriezen watersystem activeren of deactiveren wanneser unit is uitgeschakeld (OFF).
4	TANK	con	Tankverbinding (JA / NEE) Tankverbinding instellen. Opmerking: Als voor "Tankaansluiting" "NEE" is geselecteerd", worden Instelling 5 ~ 14 overgeslagen.
5	SOLAR	Pry	Prioriteit voor verwarming (JA / NEE) Om het verwarmingsgebruik voor het verwarmen van de watertank te gebruiken.
6	COOL	Pry	Prioriteit voor koeling (JA/NEE) De koeling van het vertrek kiezen als prioriteit in de stand KOELING + TANK. Als voor "Prioriteit koeling" "JA" is geselecteerd",+zijn Instelling 8 ~ 9 irrelevant voor de stand KOELING + TANK.
7	HEAT	Pry	Prioriteit voor Verwarming (JA / NEE) De verwarming van het vertrek kiezen als prioriteit in de stand VERWARMING + TANK. Opmerking: Als voor "Prioriteit verwarming" "JA" is geselecteerd",zijn Instelling 8 ~ 9 irrelevant voor de stand HEAT (VERWARMING) + TANK (TANK).
8	COOL/HEAT	int	Instelling Interval Werking Koeling / Verwarming Voor het instellen van de timer voor de stand Koelen of de stand Verwarmen in de stand KOELING + TANK of VERWARMING + TANK (0,5aar ~ 10aar). Als voor zowel "Prioriteit verwarming" als "Prioriteit koeling" "JA" is geselecteerd, worden Instelling 8 ~ 9 overgeslagen.
9	TANK	int	Instellen Verwarmingsinterval Tank Voor het instellen van de timer voor Tank in de stand COOL (KOELING) + TANK (TANK) of HEAT (VERWARMING) + TANK (TANK) (5 minuteu ~ 1aar 35 minuteu).
10	BOOSTER	htr	Functie Boosterverwarming (JA/NEE) De functie boosterverwarming tank activeren of deactiveren Opmerking: Als voor "Functie Boosterverwarming" "NEE" is geselecteerd, worden instelling 11 overgeslagen.
11	BOOSTER	dLY	Instellen Vertragsstijd Booster-verwarming Vertraging instellen voor boosterverwarming (ON) als watertanktemperatuur Niet worden bereikt (20minutes ~ 1aar 35 minutes).

• Gebruik het systemniet tijdens sterilisatie om te voorkomen dat men tijdens een douche verbrandt of te warm wordt.
• De veldinstellenen voor de sterilisatiefunctie moeten door de geauthoriseerde dealer worden geconfigureerd in overeenstemming met terplaatse geldende wetten en voorschriften.

12	Strl	Fun	Sterilisatie (JA / NEE)
			Sterilisatie instellen, als dat nodig is.
			Opmerking: Als voor “Sterilisatie” “NEE” is geseleeteerd, worden Instelling 13 ~ 15 overgeslagen.
13	Str		Instellen Dag & Tijd Sterilisatie
			Timer instellen voor sterilisatie (slecht een keer per week, werk ook in stand-by).
14	Strl	boi	Instellen Sterilisatietemperatuur
			Temperatuur instellen voor sterilisatiefunctie (40°C ~ 75°C).
15	Str	oPr	Tijd Aanhouden Sterilisatie
			De timer instellen voor het handhaven van de verwarmingstermetapatuur voor het voltooien van de sterilisatiefunctie (5 minutes ~ 1uur).

HET TOESTEL AAN- OF UIITSCHAKELEN

• Wanner de unit ON (Aan) is, brandt de bedrijfs-LED en worden de werkelijkke temperatuur voor wateruitlaat en buitenomgeving op de display van het regelpaneel getoond.

DE BEDRIJFSMODUS KIEZEN

VERWARMINGSSTAND

• ON (AAN) of OFF (UIT) schakelen van de paneel/vloerverwarming.
• In denen stand levert de buiten-unit verwarmingscapaciteit aan de binnen-unit.

- STAND VERWARMING + TANK

• In deze stand levert de buiten-unit verwarmingscapaciteit aan de sanitaire tank en de binnen-unit.
• Deze bedieningshandeling worden nicht gebrukt wanneer de sanitaire watertank Niet is geinstalleerd.

TANKSTAND

• ON (AAN) of OFF (UIT) schakelen van de verwarming van de sanitaire tank.
• Incke stand levert de buiten-unit verwarmingscapaciteit aan de sanitaire tank.

KOELSTAND

• ON (AAN) of OFF (UIT) schakelen van de paneelverwarming.
• In deze stand levert de buiten-unit koelcapaciteit aan de binnen-unit.

STAND KOELING + TANK

• In deze stand levert de buiten-unit koelcapaciteit aan de binnen-unit.
• De interne unit zal de hitte van de booster in de reinigingstank regelen.

GENIETEN VAN EEN STILLE OMGEVING

• Als de machine dit doet, worden het geluid van de buiten-unit minder. In deze conditie zal möglichk de verwarmings/ koelingscapaciteit afnemen.

DE BIJVERWARMING INSCHAKELEN

• De bijverwarming levert extra verwarmingscapaciteit bij een lage buitentemperatuur en kan alleen worden ingeschakeld voor de binnen-unit in de verwarmingsstand en bij inschakeling door een druk op deze knop.
• De bijverwarming worden automatisch ingeschakeld (ON) wonneer aan de ingestelde voorwaarden worden voldaan.
• U kurz self de verwarmingsstand uitschakelen door de betreffende knop nogmaals in te drukken.

CONTROLESTAND SYSTEEMSTATUS

1. Ga waar de stand STATUS door CHECK 5 Seconden in te drukken.
   2.Druk of controller de temperatuur van de waterinvoer, de tank, de frequentie van de werkende compressor en de foutggeschiedenis.

Druk op als u de stand STATUS wilt verlaten.
- Wanner de stand STATUS is ingeschakeld, brandt het indicatielampje "STATUS" (ON).
- De stand STATUS kan nicht worden geactiveerd als het indicatielampje "SETTING" brandt (ON).

GEAVANCEERDE BEDIENING

• Het verdient ten zeerste aanbeveling contact op te nemen met de officièle dealer bij u in de buurt als u wilt dat het temperatuurbereik van het water worden gewijzigd.
• U kurz met het regelpanseel het temperatuurbereik voor de uitlaattemperatuur van het water en de buitenomgevingstemperatuur instellen.

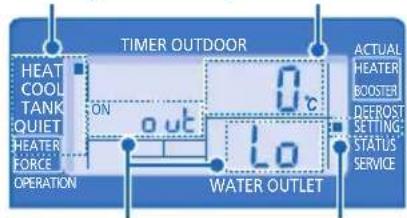

INSTELSTAND SYSTEEM

Bedieningsstand Temperatuerscherm
Parameter* Indicator INSTELLING

1. Ga waar de stand SETTING (INSTELLING) door 5 Seconden in te drukken. Het indicatielampje "SETTING" brandt (ON).
2. Kies een parameter door op of te drukken.
3. Voer, na het selecteren van de parameter van uw keuze, de parameter in door op SELECT te drukken.
4. Stel de temperatuur van uw keuze in door op of te drukken.
5. Bevestig de instelling door nogmaals op SET te drukken.
6. Sté de andere parameters in door stap 2 tot en met 5 te herhalen.

Bedieningsstand Parameter * Beschrijving

HEAT	o ut Lo	Lage omgevingsbuitentemperatuur ingesteld (-15°C ~ 15°C).
HEAT	o ut H1	Hoge omgevingsbuitentemperatuur ingesteld (-15°C ~ 15°C).
HEAT	H 20 Lo	Ingestelde wateruitlaattemperatuur bij lage buiten-omgevingstemperatuur (25°C ~ 55°C).
HEAT	H 20 H1	Ingestelde wateruitlaattemperatuur bij hoge buiten-omgevingstemperatuur (25°C ~ 55°C).
HEAT	OFF	Ingestelde temperatuur voor het OFF (UIT) scI
HEATER	o ut ON	Ingestelde buiten-omgevingstemperatuur voor (-15°C ~ 20°C).
COOL	SEt	Insteltemperatuur water tijdens koelstand (5°C
TANK	SEt	Ingestelde temperatuur sanitaire tank (40°C ~

INSTELLING WATERTEMPERATUUR THERMO-SHIFT

1. Druk binnen 5 seconden op SET

2. Herhaal stap 3 tot 5 als u de shift-temperatuur van uw keuze (-5^ 5^) wilt instellen.

Opmerkingen:

• Verlaat de stand SETTING (INSTELLING) door op te drukken of wacht 30 seconden.
• De ingestelde temperatuur zal in het systeme worden opgeslagen wanner u deze eenmaal hebt bevestigd.
• De stand "SETTING" (INSTELLING) kan nicht worden geactiveerd als de individielampjes "SERVICE" en "STATUS" branden (ON).

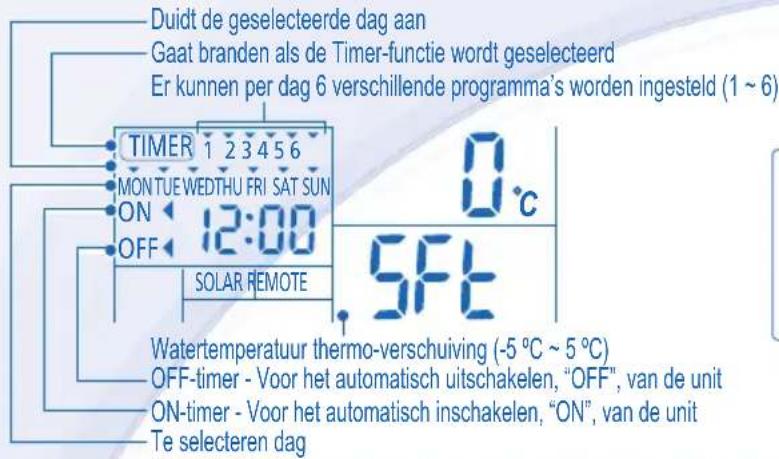

INSTELLING WEEK-TIMER

Functie Stap

Timer-stand invoeren Druk op TIMER

Stel dag & tijd in

1. Druk op of voor het selecteren van de dag van uw keuze.
2. Druk op als u wilt bevestigen
3. "1" knippert, druk op als u programma 1 wilt instellen.
4. Druk op OFF/ON als u ON- of OFF-timer wilt selecteren.
5. Druk op of voor het selecteren van deijd van uw keuze.

MODE QIET HEATER U kunt en temperatuurverschuving van uw keuze instellen met timer.

1. Druk op als u programma 1 wilt bevestigen. De geselecteerde dag worden geaccentueerd met
2. Na 2 seconden zal het scherm verder gaan maar het volgende programme.
3. Herhaal stap 4 tot 7 als u de programme's 2 tot 6 wilt instellen.
4. Wonneerijdens het instellen van de timer geen knop worden ingedrukt binnen 30 seconden, of als de knop wordt ingedrukt, worden de instelling van dat moment bevestigd en worden het instellen van de timer beeindigd.

Timer Toevoegen/ Herhaal bovenstaande stappen. Wijzigen

TIMER CANCEL Timer uitschakelen Druk op , druk daarna op

Timer inschakelen Druk op TIMEN, druk daarna op

Timer controlleren 1.Druk op

1. Druk op of todat de dag van uw keuze verschijnt, druk op
2. Druk op of alsu de ingestelde programma's wilt controleren.

Timer annuleren 1.Druk op

1. Druk op of todat de dag van uw keuze verschijnt, druk op
2. Druk op als u de programma-instelling wilt invoeren.
3. Druk op of totdat het programme van uw keuze verschijnt.
   5.Druk op als u hetprogramma wilt annuleren.

SELECT

als u uw selectie wilt bevestigen.

SELECT

als u uw selectie wilt bevestigen.

Opmerkingen:

• U kurz de Timer voor iedere dag van de week instellen (Maandag tot Zondag) met 6 programme's per dag.
• Wanner de unit wordt ingeschakeld door de timer, za de wateruitlaattemperatuur worden geregeld uitgaande van de erder ingestelde temperatuur.
• U kunt Niet op een dag twee ker hetzelfde timer-programma instellen.
• U kunt ook gemeinschappelijk dagen instellen metdezelfde timer-instelling

• Bevordert energiebesparing doordat u iedere dag 6 programma's kunt instellen.

• Schakel de voeding uit voordat u het apparaat reinigt.

INSTRUCTIE VOOR SCHOONMAKEN

• Gebruik geen benzeen, verdunker of schuurpoeder.
• Gebruik alleen zeep ( pH7) of milde reinigingsmiddelen voor huishoudelijk gebruik.
• Gebruik geen water dat warmer is dan 40^ .

TIP

Voer regelmatig schoonmaakwerkzaamheden uit zodate u er zeker van kunt+zijn dat de unit optimaal presteert. Vraag advies aan een offi ciele dealer.

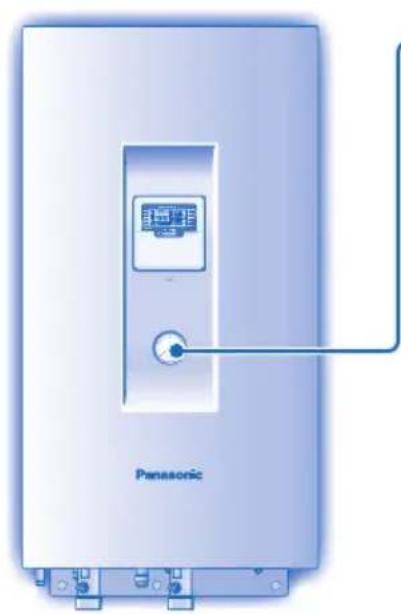

WATERDRUKMETER

Druk of stoot Niet met harde puntige voorwerpen op de glazen kap. Dit zou de unit+kennen beschaden.

• Het is belangrijk dat de waterdruk ligtussen 0,05 en 0,3 MPa (0,1 MPa = 1 bar).

Vraag advies aan een offi ciele dealer, als de waterdruk buiten het hierboven vermelde bereik ligt.

• Spat nicht met water op de unit.
  Veeg de unit voorzichtig af met een zachte, droge doek.

EXTERN FILTER

Maak het externe filter schoon tenminste een keer per Jaar. Doet u dit Niet, dan kan het filter verstopt raken en kan het systeem instorten. Vraag advies aan een offi ciele dealer.

BUITENUNIT

• Blokveer de luchtinaat-en luchtuitlaatopeningen nicht omdat hierdoor de apparatuur misschien slecht za presteren of defect zaraken. Verwijder obstakels zodat een goede ventilatie gewaarborgd is.
  Maak, in de winter, de buiten-unit vrij van sneeuw en verwijder de sneeuw bij de buiten-unit zodat de sneeuw inlaat- en uitaatopeningen Niet kan blokkeren.

INSPECTIE

• Om te zorgen dat de unit optimal functioneert moet men op regelmatige intervallen sezoensinspecties aan de unit, het externe filter en de veldbedrading uitvoeren. Dit onderhoud dient uitgevoerd te worden door een gemachtigde dealer.
• Verwijder eventuale obstakels uif de luchtinaat- en luchtuitlaatopeningen van de buiten-unit.

BIJ LANGDURIGE INACTIVITEIT

• Schakel de voeding UIT.

OMSTANDIGHEDEN WAARIN U HULP MOET INROEPEN

SCHAKEL DE STROOMTOEVOER UIT en consulteer een bevoegde installer, onder de volgende omstandigheden:

• Een abnormaal lawaai tijdens de werking.
• Er zijn waterdruppels/vreemde deeltjes in het contrôlepaneel binnengedrøngen.
• Er lekt water uit de binnenunit.
• De zekering springt regelmatig UIT.
• De stroomdraad worden onnatuurlijk warm.

PROBLEM OPLOSSEN

De volgende symptomen geben geen defect aan.

SYMPTOOM	OORZAAK
Geluid van stromend waterijdens werkinq.▶ Stromend koelmiddel in het apparaat.
Het apparaat begint pas na enkeleminuten met vertraging nadat het opnieuw is opgestart.	▶ De vertraging dient ter bescherming van de compressor van de unit.
Er komt water/stoom uit de buitenunit.	▶ In de leidingen vindt condensatie of verdamping plaats.
In de stand Verwarmen kommt er damp van de buiten-unit.	▶ Dit worden zeroorzaakt door ontdooling op de warmtewisselaar.
De buiten-unit werkinq nicht.▶ Wonneer de buitentemperatuur liegt buren het bereik dat een voorwaarde is voor functioneren, worden de beveiligingsfunctie van het warmtepompsysteme ingeschakeld.
Air-to-Water-Warmtepomp systemerwerk isuitgeschakeld.	▶ Het beveiligingsystem van het warmtepompsysteme worden ingeschakeld. De compressor schakelt uit als de waterinlaattemperatuur lager dan 18°C is; en de reserveverwarming worden ingeschakeld als de waterinlaattemperatuur lager is dan 23°C.
Het is moeilijk het systeme te verwarmen.	▶ Wonneer de verwarming werkert met de binnen-unit en tegelijkertijd met vloervewarming of paneelverwarming, kan de watertemperatuur dalen waardoor de vloer en de paneelverwarming hinter goed werken. Moeilijk te verwarmen�. Wordt de uitlauf of inlaat van de buiten-unit misschien geblokkeerd door een hoop sneeuw? Wonneer de ingestelde temperatuur van de wateruutilaat laag is ingesteld, za deze misschien moeilijk zijn te verwarmen.
Het systeme kan nicht onmiddelijk warm worden.▶
De reserveverwarming worden automatischINGESCHAKELD, als deze Niet is ingeschakeld.	▶ De reserveverwarming worden ingesCHAKELD om de binnenunit van de warmtwisselaar te beveiligden.
Werking start automatisch, ook zonder AAN-Timer.▶ De sterilisatie-timer is ingesteld.

Controleer het volgende voordat u een onderhoudsmonteur belt.

SYMPTOOM	CONTROLEER
Verwarmings/koelingswerking werkt nicht efficiën.	Stel de temperatuur correct in. Is de verwarmer/koelingsklep van het paneel gesloten? Verwijder eventuele obstkelsuit de luchtinlaat-enluchtuitkaatopeningen van de buiten-unit.
Luidruchtigijdens werking. • ControllerDat het apparaat Niet geënstalleerd is op een schuine plaats of dat de klep Niet goed gesloten is.
Het apparaat werkt Niet. • ControllerDat het apparaat Noot geënstalleerd is op een schuine plaats of dat de klep Niet goed gesloten is.
Het bedrijfslampe brandt Niet of het scherm van het contrôlepaneel is leeg.	ontkoppeld is. Is de stroomvoorziening uitgeschakeld of is er een stroomstoring?

Het bedrijfslampje knippert en er verschijnt een foutcode op het scherm van het controlepaneel.

• Schakel in de unituit en geef de storingscode door aan een officièle dealer.
• Timer- Werking annuleren bij foutcode.

Knop Stand Extra vermaring

FORCE

• Als het Air-to-Water Warmtepomp-systemeieniet werkt, kunt u het verwarmingswater met de bijverwarming verwaren. Druk op FORCE als u de bijverwarming wilt inschaken.
• Druk op OFF/ON als u de extra verwarming wilt uitschakelen.
• In de stand Extra Verwarming zijn alle andere functies nicht toegestaan.

INFORMATIE

Informatie voor gebruikers over de inzameling en afvalverwerking van oude apparatuur

Deze symbolen op de produits, verpakkingen, en/of begeleidende documenten beteken dat gebruekte elektrische en elektronische producten en batterijen Niet met het algemene huishoudelijk afval gemengd moot worden.

Voor een correcte behandeling, recuperatie en recyclage van oude producten en lege batterijen要去en zij maar de bevoegde verzamelpunten gebracht worden in overeenstemming met uw nationale wetgeving en de Richtlijnen 2002/96/EC en 2006/66/EC.

Door deze producten en batterijen correct te verwijderen draagt u uw steentje bij tot het beschemen van waardevolle middelen en tot depreventie van potentielle negatieve effecten op de gezondheid van de mens en op het milieu die anders door een onvakkundige afvalverwerking zouden konnen ontstaan.

Voor meer informatie over het verzamelen en recycleren van oude producten en batterijen, gelieve contact op te nemen met uwplaatselijke gemeente, uw afvalverwijderingsdiensten of de winkel waar u de goederen gekocht heb.

Voor een nicht-correcte verwijdering van dit afval konnen boetes opgelegd worden in overeenstemming met de nationale wetgeving.

Voor zakengebruikers in de Europese Unie

Indien u elektrische en elektronische uitrusting wilt vewijderen, neem dan contact op met uw dealer voor meer informatie.

[Informatie over de verwijdering in andere landen buiten de Europese Unie]

Deze symbolen zijn enkel geldig in de Europese Unie. Indien u deze producten wenst te verwijderen, neem dan contact op met uwplaatselijke autoriteiten of dealer, en vraag informatie over de correcte wijze om deze producten te verwijderen.

Obrigado por adquirir um produit Panasonic

INDICE

PRECAUÇÖES DE

SEGURANCA

62~63

PAINEL DE CONTROLLO

64~68

UNIDADE INTERIOR

69

RESOLUÇÃO DE

PROBLEMAS

70

INFORMAÇAO

71

NOTA
