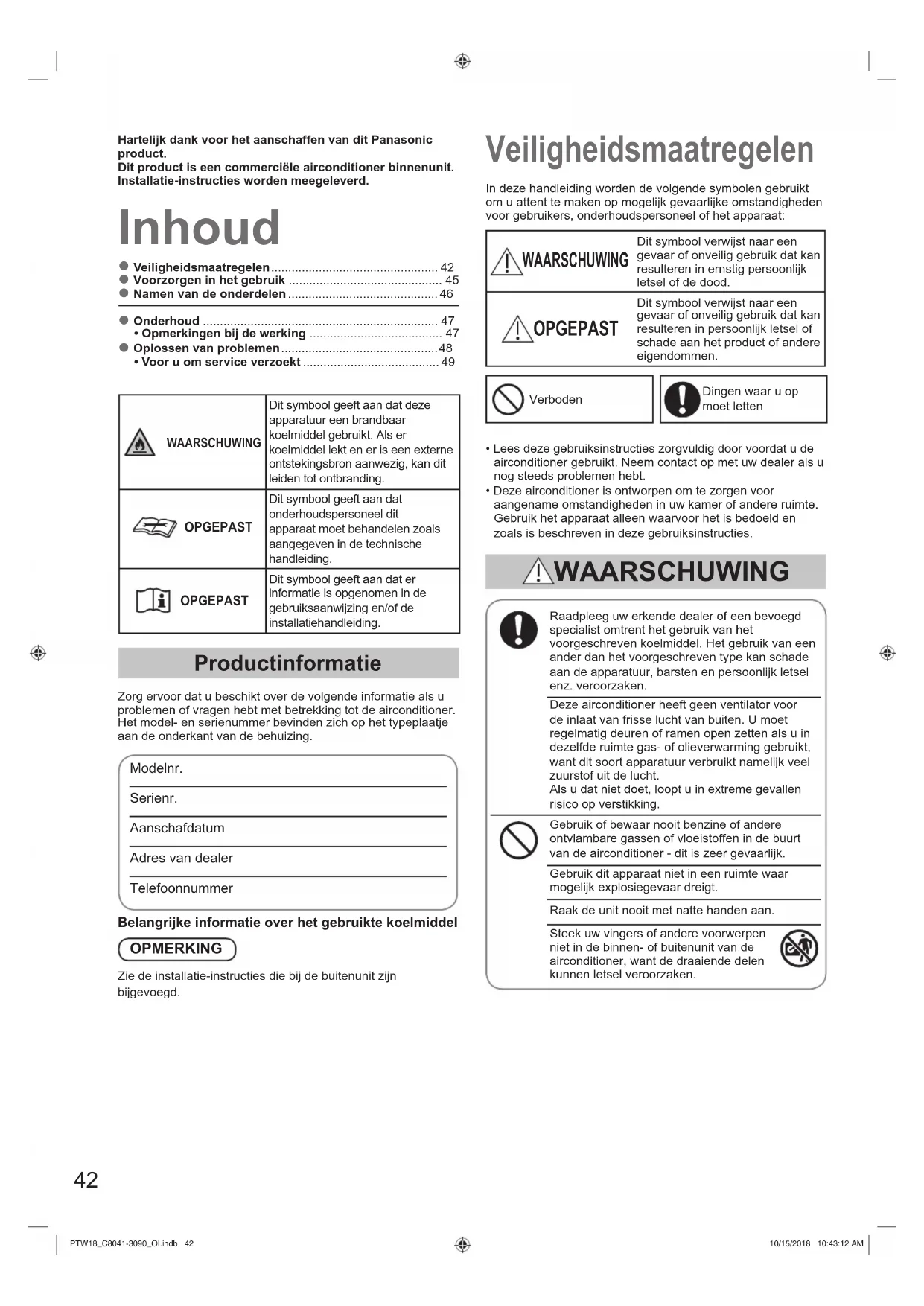

GEBRUIKSAANWIJZING S36140PN1E5B PANASONIC

• Voor u om service verzoekt ........................................ 49 WAARSCHUWINGDit symbool geeft aan dat deze apparatuur een brandbaar koelmiddel gebruikt. Als er koelmiddel lekt en er is een externe ontstekingsbron aanwezig, kan dit leiden tot ontbranding. OPGEPASTDit symbool geeft aan dat onderhoudspersoneel dit apparaat moet behandelen zoals aangegeven in de technische handleiding. OPGEPASTDit symbool geeft aan dat er informatie is opgenomen in de gebruiksaanwijzing en/of de installatiehandleiding. Productinformatie Zorg ervoor dat u beschikt over de volgende informatie als u problemen of vragen hebt met betrekking tot de airconditioner. Het model- en serienummer bevinden zich op het typeplaatje aan de onderkant van de behuizing.Modelnr.Serienr.AanschafdatumAdres van dealerTelefoonnummerBelangrijke informatie over het gebruikte koelmiddelOPMERKINGZie de installatie-instructies die bij de buitenunit zijn bijgevoegd. Veiligheidsmaatregelen In deze handleiding worden de volgende symbolen gebruikt om u attent te maken op mogelijk gevaarlijke omstandigheden voor gebruikers, onderhoudspersoneel of het apparaat: WAARSCHUWING Dit symbool verwijst naar eengevaar of onveilig gebruik dat kanresulteren in ernstig persoonlijkletsel of de dood. OPGEPAST Dit symbool verwijst naar eengevaar of onveilig gebruik dat kanresulteren in persoonlijk letsel ofschade aan het product of andereeigendommen.Verboden Dingen waar u opmoet letten• Lees deze gebruiksinstructies zorgvuldig door voordat u de airconditioner gebruikt. Neem contact op met uw dealer als u nog steeds problemen hebt.• Deze airconditioner is ontworpen om te zorgen voor aangename omstandigheden in uw kamer of andere ruimte. Gebruik het apparaat alleen waarvoor het is bedoeld en zoals is beschreven in deze gebruiksinstructies. WAARSCHUWING Raadpleeg uw erkende dealer of een bevoegdspecialist omtrent het gebruik van hetvoorgeschreven koelmiddel. Het gebruik van eenander dan het voorgeschreven type kan schadeaan de apparatuur, barsten en persoonlijk letselenz. veroorzaken.Deze airconditioner heeft geen ventilator voorde inlaat van frisse lucht van buiten. U moetregelmatig deuren of ramen open zetten als u indezelfde ruimte gas- of olieverwarming gebruikt,want dit soort apparatuur verbruikt namelijk veelzuurstof uit de lucht.Als u dat niet doet, loopt u in extreme gevallenrisico op verstikking.Gebruik of bewaar nooit benzine of andereontvlambare gassen of vloeistoffen in de buurtvan de airconditioner - dit is zeer gevaarlijk.Gebruik dit apparaat niet in een ruimte waarmogelijk explosiegevaar dreigt.Raak de unit nooit met natte handen aan.Steek uw vingers of andere voorwerpenniet in de binnen- of buitenunit van deairconditioner, want de draaiende delenkunnen letsel veroorzaken. PTW18_C8041-3090_OI.indb 42PTW18_C8041-3090_OI.indb 42 10/15/2018 10:43:12 AM10/15/2018 10:43:12 AM43 NEDERLANDS Als koelmiddel in contact komt met een vlam, ontstaat er een giftig gas. Zorg er om veiligheidsredenen voor dat u de airconditioner uitschakelt en ook de stekker uit het stopcontact haalt voordat u het apparaat reinigt of onderhoud pleegt. Trek in geval van nood de stekker van het netsnoer uit het stopcontact of schakel de stroomonderbreker uit, of schakel de hoofdschakelaar uit om de airconditioner volledig los te koppelen van de netstroom. In overeenstemming met landelijke en/of plaatselijke wetgeving verwijderen. Dit product mag onder geen enkele omstandigheid worden veranderd of gedemonteerd. Een veranderde of gedemonteerde unit kan brand, elektrische schok of letsel veroorzaken. Reinig nooit zelf het binnenste van de binnen- en buitenunits. Laat de reiniging uitvoeren door een bevoegde dealer of specialist. Repareer bij storingen dit apparaat niet zelf. Neem voor reparaties of verwijdering contact op met de dealer of onderhoudsservice. Zorg voor een apart stopcontact voor elke unit en zorg in elke afzonderlijke stroomleiding voor een stroomschakelaar, stroomonderbreker en aardlekschakelaar ter bescherming tegen overstroom. Zorg voor een apart stopcontact voor elke unit en zorg ervoor dat conform de regelgeving voor elektrische bedrading er volledige ontkoppeling, dat wil zeggen een ontkoppeling van het stopcontact in alle polen, wordt geïmplementeerd in de vaste bedrading. Ter voorkoming van mogelijke gevaren vanwege defecte isolatie moet de unit worden geaard. Gebruik geen aangepaste snoeren, snoeren die gedeeld worden met andere apparatuur, verlengsnoeren of snoeren die niet aan de specifi caties voldoen om oververhitting en brand te vermijden. WAARSCHUWING Het apparaat moet opgeslagen worden in een ruimte waar niet doorlopend ontstekingsbronnen in gebruik zijn (bijvoorbeeld open vuur, een werkend gastoestel of een werkende elektrische verwarmer). Let op dat koelmiddel wellicht geen geur heeft. Een ongeventileerde ruimte waar een apparaat met brandbaar koelmiddel wordt geïnstalleerd, moet zo zijn gebouwd dat indien er koelmiddel lekt, dit niet blijft liggen waardoor er gevaar op brand of explosie kan ontstaan. Het apparaat moet worden opgeslagen in een goed geventileerde ruimte, waarvan de grootte overeenkomt met de grootte die gespecifi ceerd is voor het gebruik. Gebruik geen hulpmiddelen om het ontdooiproces te versnellen en gebruik geen andere schoonmaakmiddelen dan door de fabrikant voorgeschreven. Probeer het niet te doorboren of te verbranden. Daar waar mechanische ventilatie vereist is, moeten de ventilatieopeningen vrij worden gehouden van belemmeringen. Het apparaat moet opgeslagen worden in een ruimte waar niet doorlopend open vuur aanwezig is (bijvoorbeeld een werkend gastoestel) of ontstekingsbronnen in gebruik zijn (bijvoorbeeld een werkende elektrische verwarmer). PTW18_C8041-3090_OI.indb 43PTW18_C8041-3090_OI.indb 43 10/15/2018 10:43:12 AM10/15/2018 10:43:12 AM44 WAARSCHUWING Stop met het gebruiken van het product wanneer er een abnormaliteit/storing optreedt en haal de stekker uit het stopcontact of schakel de stroomschakelaar en de stroomonderbreker uit. (Risico op rook/brand/elektrische schok) Voorbeelden van abnormale situaties/storingen:

• De aardlekschakelaar slaat vaak door.

• Het product start soms niet wanneer het wordt ingeschakeld.

• De stroomtoevoer wordt soms verbroken bij verplaatsing van het netsnoer.

• Als het apparaat in bedrijf is, ruikt u een verbrande geur of hoort u een abnormaal geluid.

• De behuizing is vervormd of abnormaal heet.

• Er lekt water uit de binnenunit.

• Stroomsnoer of stekker wordt abnormaal heet.

• Ventilatorsnelheid kan niet geregeld worden.

• De unit stopt onmiddellijk met werken, zelfs als deze ingeschakeld is om te werken.

• De ventilator stopt niet, zelfs niet als de unit stopt met werken. Neem onmiddellijk contact op met uw plaatselijke dealer voor onderhoud/reparatie. Ga niet op de unit zitten of staan. Als u dat wel doet, kunt u er vanaf vallen. OPGEPAST Dit apparaat is bestemd voor gebruik door experts of geïnstrueerde gebruikers in winkels, in de lichte industrie of in agrarische bedrijven, alsmede voor commercieel gebruik door leken. Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar oud en personen met verminderde fysieke, geestelijke, of waarnemingsvermogens, of personen met een gebrekkige ervaring of kennis, indien zij onder toezicht staan of afdoende instructie betreffende veilig gebruik van het apparaat hebben ontvangen en de daaraan verbonden risico’s begrijpen. Kinderen mogen niet met het apparaat gaan spelen. Reiniging en onderhoud door de gebruiker mogen niet door kinderen zonder toezicht worden uitgevoerd. Zorg voor een minimale afstand van 1,5 m tussen de unit en het brandalarm en de luchtuitlaat. Zorg ervoor dat u de ruimte niet te veel koelt of verwarmt als er baby’s of invalide personen aanwezig zijn. Schakel de airconditioner niet in en uit via de hoofdstroomschakelaar. Gebruik in plaats daarvan ON/OFF. Steek geen voorwerpen in de luchtuitlaat van de buitenunit. Dit is gevaarlijk omdat de ventilator met hoge snelheid draait. Raak de luchtinlaat of de scherpe aluminium bladen van de buitenunit niet aan. Als u dat wel doet, kunt u letsel oplopen. Steek geen voorwerpen in de VENTILATORBEHUIZING. Als u dat wel doet, kunt u letsel oplopen en kan de unit beschadigd raken. AANKONDIGING

• Tijdens onweer kan de compressor soms stoppen. Dit is geen mechanische storing. De unit zal automatisch na enkele minuten weer opstarten.

• Dit apparaat moet zodanig worden opgeslagen dat mechanische beschadigingen worden voorkomen.

• De Engelse tekst bevat de originele instructies. Tekst in andere talen is een vertaling van de originele instructies. PTW18_C8041-3090_OI.indb 44PTW18_C8041-3090_OI.indb 44 10/15/2018 10:43:13 AM10/15/2018 10:43:13 AM45 NEDERLANDS Voorzorgen in het gebruik Installatie

We raden u aan deze airconditioner op de juiste wijze te laten installeren door bevoegde installatiemonteurs conform de installatie-instructies die u bij de unit hebt ontvangen. Controleer voor de installatie of het voltage van de stroomvoorziening in uw huis of kantoor overeenkomt met het voltage op het typeplaatje. WAARSCHUWING Vermijd de volgende locaties voor deinstallatie. Plekken met rook of ontvlambare gassen. Plekken met zeer hoge temperaturen, zoals broeikassen. Plekken met objecten die zeer veel warmte produceren.Let op: Installeer de buitenunit niet op plekken waar er direct zout water op kan spetteren, of in de buurt van minerale bronnen met zwavelhoudende lucht. (Om de airconditioner te beschermen tegen ernstige roest.) Bedrading

Alle bedrading moet voldoen aan de lokale elektriciteitsregelgeving. (Raadpleeg uw dealer of een bevoegd elektricien voor details.) Elke unit moet correct geaard zijn met een aardedraad of via de bedrading van de stroomtoevoer. De bedrading dient te worden aangelegd door een bevoegd elektricien. Voorbereiding voor gebruik Schakel de stroom in 5 uur voor u het apparaatwilt gaan gebruiken.(Om het opwarmen mogelijk te maken) Laat de stroom ingeschakeld (ON) staan voorcontinu gebruik. Tips voor energiebesparing Vermijden Blokkeer de luchtinlaat en de uitlaat van de unit niet. (Als de in- of uitlaten worden geblokkeerd, zal de unit niet goed kunnen werken en storingen vertonen.)

Gebruik tijdens het koelen zonneschermen, luxafl ex of gordijnen om te voorkomen dat direct zonlicht de kamer binnenvalt. Wel doen

Houd het luchtfi lter altijd schoon. (Bij een verstopt fi lter zullen de prestaties van de unit afnemen.) → “Onderhoud” (P.47) Om te voorkomen dat de ge-airconditionde lucht direct ontsnapt, dient u ramen, deuren en andere openingen gesloten te houden. OPMERKINGTrek de stekker van het netsnoer uit het stopcontact, of schakel de stroomonderbreker uit, of schakel de hoofdschakelaar uit om de airconditioner volledig los te koppelen van de netstroom als u het apparaat langere tijd niet gebruikt. Bedrijfsomstandigheden Gebruik deze airconditioner binnen het volgendetemperatuurbereik. Temperatuurbereik binnen:Koelstand 14°C - 25°C (*WBT) / 18°C - 32°C (*DBT)Verwarmingsstand 16°C - 30°C (*DBT) Intervalo de temperatura exterior:Koelstand -15°C - 46°C (*DBT) -10°C - 43°C (*DBT)*1Verwarmingsstand -20°C - 18°C (*WBT) / -20°C - 24°C (*DBT) -15°C - 18°C (*WBT) / -15°C - 24°C (*DBT)*1*DBT: Droge-boltemperatuur*WBT: Wet-bulb temperature, natte-boltemperatuur*1 Bij het aansluiten van een U-60PZ2E5, U-71PZ2E5, U-100PZ2E5, U-100PZ2E8, U-125PZ2E5, U-125PZ2E8, U-140PZ2E5, U-140PZ2E8, U-60PEY2E5, U-71PEY2E5, U-100PEY1E5, U-100PEY1E8, U-125PEY1E5, U-125PEY1E8, U-140PEY1E8Informatie voor gebruikers over inzamelen enverwijderen van oude apparatuur en gebruikte batterijenDeze symbolen op de producten, verpakkingen/of betekenen dat gebruikte elektrischeen elektronische producten en batterijen nietgemengd mogen worden met het gewonehuishoudelijke afval.Breng voor een correcte behandeling,verwerking en recycling oude productenen gebruikte batterijen naar de daartoeaangewezen inzamelingspunten inovereenstemming met de nationaleregelgeving op de betreffende locatie en deRichtlijnen 2002/96/EG en 2006/66/EG.Door deze producten en batterijen op de juistemanier te verwijderen helpt u waardevollehulpbronnen te conserveren en mogelijkenegatieve invloeden op de volksgezondheiden het milieu als gevolg van onjuisteafvalverwerking te voorkomen.Voor meer informatie over het inzamelen enrecyclen van oude producten en batterijendient u contact op te nemen met uw gemeente,uw afvalverwerking of het verkooppunt waar ude items in kwestie gekocht hebt.In overeenstemming met de geldenderegelgeving op uw locatie kunnen er sanctiesrusten op het incorrect verwijderen vandergelijk afval.Voor zakelijke gebruikers in de Europese UnieAls u elektrische en elektronische apparatuur wiltverwijderen, dient u contact op te nemen met uwdealer of leverancier voor meer informatie.[Informatie over verwijdering in anderelanden, buiten de Europese Unie]Deze symbolen gelden alleen in de EuropeseUnie. Als u deze items wilt verwijderen,moet u contact opnemen met de plaatselijkeautoriteiten en vragen hoe u dat moet doen. Opmerking batterijsymbool (onderschriftdient alleen als voorbeeld):Dit symbool wordt mogelijk gebruikt incombinatie met een chemische aanduiding. Ineen dergelijk geval voldoet dit aan de eisen uitde Richtlijn met betrekking tot het chemischemiddel in kwestie. PTW18_C8041-3090_OI.indb 45PTW18_C8041-3090_OI.indb 45 10/15/2018 10:43:13 AM10/15/2018 10:43:13 AM46 Namen van de onderdelen BINNENUNIT BUITENUNIT (Infrarood-afstandsbediening)Modelnr.CZ-RWS3 Optioneel Modelnr.CZ-RWSC3 Draadloze afstandsbediening Draadloze timerafstandsbediening Afstandsbediening met draad en hoge specifi caties Modelnr.CZ-RTC4Voor allebinnenunitsLees de handleiding die wordt meegeleverd met de afstandsbediening.Modelnr.CZ-RTC5BVoor allebinnenunits(Voor allebinnenunits) Bediening Zie de gebruiksaanwijzing van de afstandsbediening.LuchtinlaatLuchtinlaatLuchtinlaatLuchtuitlaatLuchtuitlaatLuchtuitlaatLuchtuitlaatkanaal *Luchtuitlaatrooster *Ophangbout *Boutanker *Plafondmateriaal ** Ter plaatse aan te schaffenBinnenunit PE2 (Type 36, 50, 60) PE1 (Type 71) PE1 (Type 100,125,140) PEY1 (Type 140) PEY2 (Type 60, 71) PEY1 (Type 100, 125) PZH2 (Type 36, 50, 60)

Zorg er om veiligheidsredenen voor dat u de airconditioner uitschakelt en ook de stekker uit het stopcontact haalt voordat u het gaat schoonmaken. (Doet u dit niet, dan kunnen er elektrische schokken optreden of kunt u letsel oplopen omdat de ventilator snel ronddraait.) Giet geen water op de binnenunit. (Als u dat wel doet, kunnen de interne onderdelen beschadigd raken en loopt u risico op elektrische schokken.) OPGEPAST

Gebruik nooit oplosmiddelen of agressieve chemische middelen. Wrijf kunststof onderdelen ook niet schoon met zeer heet water. (Dit kan leiden tot vervorming of verkleuring.) Sommige metalen randen en bladen kunnen scherp zijn. Wees voorzichtig wanneer u deze onderdelen schoonmaakt. (Anders kunnen deze letsel opleveren.) Gebruik een stevige trap of ladder wanneer u een hoog geplaatste binnenunit schoon moet maken. De interne spiraal en andere onderdelen van de buitenunit moeten regelmatig worden gereinigd. • Raadpleeg uw dealer of onderhoudsservice.Tips voor energiebesparing Vermijden Blokkeer de luchtinlaat en de uitlaat van de unit niet. (Als de in- of uitlaten worden geblokkeerd, zal de unit niet goed kunnen werken en storingen vertonen.)

Gebruik tijdens het koelen zonneschermen, luxafl ex of gordijnen om te voorkomen dat direct zonlicht de kamer binnenvalt. Wel doen

Houd het luchtfi lter altijd schoon. (Bij een verstopt fi lter zullen de prestaties van de unit afnemen.) → “Onderhoud” Om te voorkomen dat de ge-airconditionde lucht direct ontsnapt, dient u ramen, deuren en andere openingen gesloten te houden. Verwarmingsprestaties Omdat deze airconditioner gebruik maakt van de buitenlucht voor de verwarming, zullen de verwarmingsprestaties minder worden wanneer de buitentemperatuur te laag wordt. (Vanwege het warmtepompsysteem)→ Gebruik in een dergelijk geval een ander verwarmingstoestel. Ontdooien Dit apparaat kan beginnen met ontdooien om ijs dat zich in de buitenunit heeft gevormd te smelten.1 Het ontdooien begint: De ventilator van de binnenunit stopt (of gaat zeer langzaam draaien). → “” (STANDBY) verschijnt.2 Na een paar minuten begint het toestel weer te verwarmen: De ventilator van de binnenunit zal gestopt blijven (of zeer langzaam blijven draaien) tot de warmtewisselaar van de binnenunit voldoende is opgewarmd. → “

(STANDBY) wordt getoond. Opmerkingen bij de werking 3 Het ontdooien is klaar: De ventilator van de binnenunit begint te werken.→ “” (STANDBY) verdwijnt.“DRY”-stand Zodra in de ruimte de ingestelde temperatuur is bereikt, herhaalt de buitenunit automatisch de in- en uitschakelcyclus. Wanneer de buitenunit wordt uitgeschakeld, zal de ventilator van de binnenunit ook stoppen. (Om te voorkomen dat de vochtigheid in de ruimte weer stijgt) Wanneer de kamertemperatuur waarschijnlijk het ingestelde niveau zal bereiken, wordt de ventilatorsnelheid automatisch ingesteld op “breeze” (briesje of zwak). De “DRY”-stand is niet mogelijk als de buitentemperatuur 15 °C of lager is. Als er een stroomstoring optreedt terwijl de unit in werking isWanneer de unit automatisch weer begint te werken na eentijdelijke stroomstoring, zullen dezelfde instellingen wordengebruikt als voor de stroomstoring. Onderhoud luchtfi lter (Ter plaatse) Neem contact op met uw dealer of onderhoudsservice als het icoon (Filter) op het scherm van de bedrade afstandsbediening verschijnt.

20:30 (THU) Afstandsbediening met timerGeavanceerde bedrade afstandsbedieningAanduiding fi lterAanduiding fi lter PTW18_C8041-3090_OI.indb 47PTW18_C8041-3090_OI.indb 47 10/15/2018 10:43:14 AM10/15/2018 10:43:14 AM48 Oplossen van problemen Controleer het volgende voor u vragen stelt of om service verzoekt. Lawaai BinnenunitBuitenunit Tijdens de werking komt er een vreemde geur uit de unit. Er verzamelen zich druppels condensatie bij de luchtuitlaat bij koelen. Er wordt mist gevormd bij het koelen. Er wordt mist gevormd bij het verwarmen. De ventilator draait een tijdje door, ook al is de werking gestopt. Er wordt stof uitgestoten. Aan het begin van de werking op hoge snelheid is het mogelijk dat de ventilator soms sneller draait dan de ingestelde snelheid. (3 tot 30 minuten) Het apparaat werkt niet (Wanneer de stroom onmiddellijk wordt ingeschakeld / Wanneer de werking wordt gestopt en onmiddellijk weer wordt hervat) Er klinkt lawaai bij het verwarmen. Er komt stoom uit het apparaat bij het verwarmen. De ventilator blijft draaien, zelfs nadat de werking is gestopt met de afstandsbediening. Geluiden van stromend water kunnen worden gehoord tijdens of na de werking. Geluid van het koelmiddel dat door de unit stroomt. Geluid van overtollig water dat via de afvoerbuis wordt afgevoerd. Geluiden van uitzettende of krimpende materialen door temperatuurverandering. De geuren in huis, zoals sigarettenrook en geuren van cosmetica worden door de airconditioner opgezogen en weer uitgeblazen. De unit is vuil van binnen. (Neem contact op met uw dealer.) Vocht uit de lucht condenseert in de koele luchtstroom en vormt druppels. Als de airconditioner geïnstalleerd is op een plek zoals in een restaurant, waar grote hoeveelheden vette walm kunnen voorkomen, moet de unit schoongemaakt worden omdat het binnenwerk (de warmtewisselaar) vuil geworden is. (Neem contact op met uw dealer.) De unit is aan het ontdooien. De ventilator draait door voor een soepele werking. Afhankelijk van de instelling kan de ventilator ook draaien om de warmtewisselaar te drogen. Stof dat zich heeft opgehoopt in de binnenunit wordt uitgestoten. Dit is om de werking te controleren en om te controleren of de rotatie van de ventilatormotor binnen het gebruiksbereik ligt. De werking begint nog even niet gedurende ongeveer de eerste 3 minuten, omdat de compressorbeveiligingsschakeling is ingeschakeld. De unit is aan het ontdooien. Dit is om een soepele werking te garanderen. Krakende geluiden kunnen worden gehoord tijdens of na de werking. Oorzaak / ActieProbleem PTW18_C8041-3090_OI.indb 48PTW18_C8041-3090_OI.indb 48 10/15/2018 10:43:14 AM10/15/2018 10:43:14 AM49 NEDERLANDS Probleem Oorzaak Actie De airconditioner werkt niet alhoewel de stroom is ingeschakeld. Er is een stroomonderbreking (geweest). Druk op ON/OFF op de afstandsbediening.De bedieningstoets (aan/uit) staat in deuit-stand.• Als de stroomonderbreker is uitgeschakeld, moet u deze inschakelen.• Als de stroomonderbreker is doorgeslagen, raadpleegt u dan uw dealer zonder opnieuw in te schakelen.Er is een zekering gesprongen. Neem contact op met uw dealer. Onvoldoende koeling of verwarming De luchtinlaat of luchtuitlaat van debinnen- of buitenunit is verstopt door stof.Verwijder het stof.De windsnelheidsschakelaar staat op“Low”.Schakel over naar “High” of “Strong”.Onjuiste temperatuurinstellingen.Zie de “Tips voor energiebesparing”.Er komt direct zonlicht de kamer binnen in de koelstand.Er staan deuren of ramen open.Het luchtfi lter is verstopt. Zie “Onderhoud”.Te veel warmtebronnen in de kamer in dekoelstand.Verminder het aantal warmtebronnen en gebruik ze zomin mogelijk.Te veel personen in de kamer in dekoelstand.Verlaag de temperatuurinstelling of schakel over naar“High” of “Strong”. Als uw airconditioner niet correct functioneert, zelfs nadat elk item onder “Voor u om service verzoekt” en “Oplossen van problemen” is gecontroleerd

Stop de werking onmiddellijk en schakel de stroom uit. Neem vervolgens contact op met uw dealer en geef het serienummer en de aard van het probleem door. Tevens geeft u door of het inspectieteken en de letters E, F, H, L, P in combinatie met bepaalde cijfers verschijnen op het LCD-scherm van de afstandsbediening.
