РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ S36140PN1E5B PANASONIC

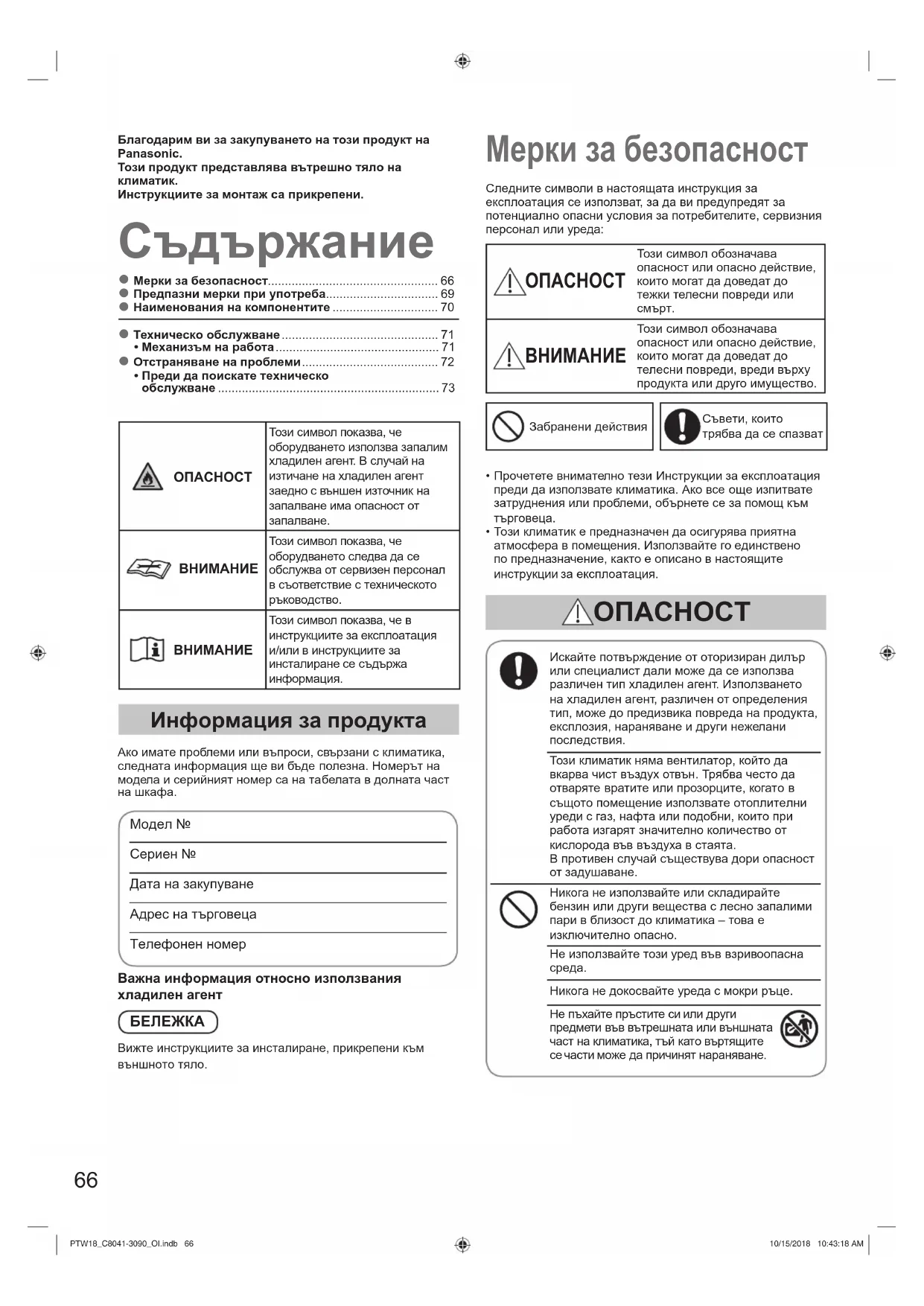

Отстраняване на проблеми ........................................ 72

• Преди да поискате техническо обслужване ................................................................. 73

Този символ показва, че оборудването използва запалим хладилен агент. В случай на изтичане на хладилен агент заедно с външен източник на запалване има опасност от

Този символ показва, че оборудването следва да се обслужва от сервизен персонал в съответствие с техническото ръководство.

Този символ показва, че в инструкциите за експлоатация и/или в инструкциите за инсталиране се съдържа информация. Информация за продукта Ако имате проблеми или въпроси, свързани с климатика, следната информация ще ви бъде полезна. Номерът на модела и серийният номер са на табелата в долната част на шкафа.Модел №Сериен №Дата на закупуванеАдрес на търговецаТелефонен номер Важна информация относно използвания хладилен агентБЕЛЕЖКА Вижте инструкциите за инсталиране, прикрепени към външното тяло. Мерки за безопасност Следните символи в настоящата инструкция за експлоатация се използват, за да ви предупредят за потенциално опасни условия за потребителите, сервизния персонал или уреда:

Този символ обозначава опасност или опасно действие, които могат да доведат до тежки телесни повреди или

Този символ обозначава опасност или опасно действие, които могат да доведат до телесни повреди, вреди върху продукта или друго имущество. Забранени действия Съвети, коитотрябва да се спазват

• Прочетете внимателно тези Инструкции за експлоатация преди да използвате климатика. Ако все още изпитвате затруднения или проблеми, обърнете се за помощ към

• Този климатик е предназначен да осигурява приятна атмосфера в помещения. Използвайте го единствено по предназначение, както е описано в настоящите инструкции за експлоатация.

Искайте потвърждение от оторизиран дилър или специалист дали може да се използва различен тип хладилен агент. Използването на хладилен агент, различен от определения тип, може до предизвика повреда на продукта, експлозия, нараняване и други нежелани последствия. Този климатик няма вентилатор, който да вкарва чист въздух отвън. Трябва често да отваряте вратите или прозорците, когато

същото помещение използвате отоплителни уреди с газ, нафта или подобни, които при работа изгарят значително количество от кислорода във въздуха в стаята. В противен случай съществува дори опасност от задушаване. Никога не използвайте или складирайте бензин или други вещества с лесно запалими пари в близост до климатика – това е изключително опасно. Не използвайте този уред във взривоопасна Никога не докосвайте уреда с мокри ръце. Не пъхайте пръстите си или други предмети във вътрешната или външната част на климатика, тъй като въртящите

при контакт на хладилният агент с пламък се образува токсичен газ. От съображения за безопасност винаги изключвайте климатика и захранването му преди почистване и обслужване. При авария изключете климатика от електрическото захранване, като издърпате щепсела от контакта, изключите прекъсвача или изключите захранването. Изхвърлете в съответствие с националното и местното законодателство. Този продукт не бива да се променя или разглобява при никакви обстоятелства. Променен или разглобен уред може да причини пожар, токов удар или нараняване. Почистването на вътрешността на вътрешното и външното тяло не трябва да се извършва от потребителите. Ангажирайте оторизиран дилър или специалист за почистването. Не се опитвайте сами да поправите

случай на повреда. За ремонт и изхвърляне на уреда се свържете с оторизиран търговец или

Осигурете отделен ел. контакт за всеки уред, както и централен прекъсвач за захранването, предпазител на веригата и предпазител за заземителната верига за защита срещу свръхток за този отделен токов кръг. Осигурете отделен ел. контакт за всеки уред, както и пълна двустранна защита, която прекъсва захранването във всички полюси и е интегрирана в окабеляването в съответствие със стандартите за окабеляване. За да се предотвратят опасности, които могат да възникнат в резултат на нарушена изолация, уредът трябва да бъде заземен. Не използвайте модифициран кабел, общ кабел, удължител или неотговарящ на изискванията кабел, за да предотвратите прегряване и пожар. ADVERTENCIA Уредът трябва да се съхранява в помещение без постоянно работещи източници на запалване (например: открит пламък, работещ газов уред или работещ електрически нагревател). Имайте предвид, че хладилните агенти може да нямат мирис. Невентилирана зона, в която е монтиран уред, използващ запалими хладилни агенти, трябва да бъде аранжирана по такъв начин, че

случай на изтичане на хладилен агент той да не се застои, създавайки опасност от пожар или експлозия. Уредът трябва да се съхранява в добре вентилирана зона, където големината на помещението съответства на площта на помещението, както е посочено в изискванията за експлоатация. Не използвайте средства за ускоряване на процеса на размразяване или за почистване, различни от тези, препоръчани от производителя. Не пробивайте и не горете. В случаите, които изискват механична вентилация, вентилационните отвори трябва да се поддържат свободни от запушване. Уредът трябва да се съхранява в помещение без непрекъснато работещи открити пламъци

Спрете да използвате продукта, когато възникне аномалия/повреда и извадете щепсела от контакта или изключете от копчето и автоматичния превключвател. (Опасност от задимяване/пожар/токов удар) Примери за необичайна работа или повреда:

• Заземителният автоматичен прекъсвач (ELCB) често се активира.

• Климатикът не стартира когато е включен.

• Захранването прекъсва, когато кабелът се

• Мирише на изгоряло или издава необичаен шум при работа.

• Корпусът е деформиран или необичайно

• Изтича вода от вътрешния уред.

• Кабелът или щепселът са необичайно

• Скоростта на вентилатора не може да се контролира.

• Уредът спира работа веднага, дори и да е включен да работи.

• Вентилаторът не спира, дори, ако уредът е спрял да работи. За техническо обслужване или ремонт се свържете се незабавно с местния търговец. Не сядайте и не стъпвайте върху уреда. Има опасност да паднете.

Този уред е предназначен за използване от експерти или обучени потребители в търговски обекти, в леката промишленост, във ферми или за търговски цели от неспециалисти. Този уред може да се използва от деца на възраст 8 и повече години и хора с ограничени физически, сетивни или умствени възможности или без опит и познания, ако

наблюдавани или бъдат инструктирани как да използват уреда по безопасен начин и да осъзнават възможните опасности. Деца не бива да играят с уреда. Почистване и поддръжка на уреда не бива да се извършва от деца без наблюдение. Дръжте противопожарната аларма и изходният отвор за въздух на най-малко 1,5 м от

Не охлаждайте и не затопляйте прекалено много помещението, ако в него се намират бебета или инвалиди. Не включвайте и не изключвайте климатика от ключа за централното захранване. Използвайте бутона за пускане и спиране ВКЛ./ИЗКЛ. (ON/ OFF). Не мушкате нищо в изходния отвор за въздух на външното тяло. Това е опасно, тъй като вентилаторът се върти с висока

Не докосвайте входния отвор за въздух или острите алуминиеви ребра на

тяло. Може да се нараните. Не мушкайте предмети в корпуса на вентилатора. Така можете да се нараните или да повредите

• Компресорът понякога спира по време на гръмотевични бури. Това не е механична повреда. Уредът автоматично възстановява работата си след няколко минути.

• Уредът трябва да се съхранява така, че да се предотврати възникването на механични повреди.

• Оригиналният текст на тези инструкции е на английски език. Текстовете на останалите езици са

Този климатик трябва да се инсталира правилно от квалифицирани монтажни техници в съответствие с инструкциите за монтаж, предоставени с уреда.

Преди монтаж проверете дали напрежението на електрическото захранване в дома или офиса ви съответства на указания волтаж на фабричната

Избягвайте следните места за монтаж.

Места, където съществува дим или горим газ. Места с изключително висока температура, като оранжерия.

Места, където се поставят прекалено високи предмети, генериращи топлина.Внимание:

Избягвайте инсталирането на външното тяло на места, където солена морска вода може директно да пръска върху него или при наличие на сернист въздух в близост до минерални извори. (За да се предпази климатикът от тежка корозия) Окабеляване

Окабеляването трябва да е в съответствие с местните стандарти за електрически инсталации. (За подробна информация се консултирайте се с търговеца или с квалифициран електротехник.)

Всеки модул трябва да бъде надлежно заземен посредством заземителен проводник или чрез заземяването на захранващия кабел.

Свързването към електрическата инсталация трябва да се извърши от квалифициран електротехник. Подготовка за работа Включете захранването 5 часа прединачалото на работа.(За загряване)

Оставете захранването включено за продължителна употреба. Съвети за пестене на енергия Не допускайте следното

Не блокирайте входа и изхода за въздух на външното и/или вътрешното тяло. (Ако някой от тях е запушен, уредът няма да функционира добре, което ще доведе до неизправност.)

По време на охлаждане използвайте сенници, щори или пердета, за да се предотврати влизане на пряка слънчева светлина в стаята. Направете следното

Винаги дръжте въздушния филтър чист. (Замърсеният въздушен филтър намалява ефективността на климатика.)

• „Техническо обслужване” (P.71)

За да не позволявате климатизираният въздух да излиза от помещението, дръжте затворени прозорците, вратите и всички други отвори.

Когато няма да използвате климатика за дълъг период от време, изключете го от електрическото захранване, като издърпате щепсела от контакта, изключите прекъсвача или изключите захранването. Условия на експлоатация Използвайте този климатик в следните температурни граници. Температурни граници в помещението: Режим охлаждане 14°C - 25°C (*WBT) / 18°C - 32°C (*DBT)Режим отопление 16°C - 30°C (*DBT) Външна температура: Режим охлаждане -15°C - 46°C (*DBT) -10°C - 43°C (*DBT)*1Режим отопление -20°C - 18°C (*WBT) / -20°C - 24°C (*DBT) -15°C - 18°C (*WBT) / -15°C - 24°C (*DBT)*1 *DBT: Температура на сух термометър *WBT: Температура на мокър термометър *1 При свързване на U-60PZ2E5, U-71PZ2E5, U-100PZ2E5, U-100PZ2E8, U-125PZ2E5, U-125PZ2E8, U-140PZ2E5,U-140PZ2E8, U-60PEY2E5, U-71PEY2E5, U-100PEY1E5,U-100PEY1E8, U-125PEY1E5, U-125PEY1E8, U-140PEY1E8 Информация за потребителите за събиране и обезвреждане на старо оборудване и използвани Тези символи на продукти, опаковки и/или придружаващи документи означават, че използваните електрически и електронни продукти и батерии не трябва да се смесват с обикновените битови отпадъци. За правилно третиране, оползотворяване и рециклиране на стари продукти и употребявани батерии, моля да ги предадете в съответните събирателни пунктове, в съответствие с националното законодателство и директиви 2002/96/ЕО и 2006/66/ЕО. Чрез правилно изхвърляне на тези продукти и батерии, ще помогнете за спасяването на ценни ресурси и за предотвратяване на потенциални отрицателни ефекти върху човешкото здраве и околната среда, които биха могли да възникнат при неправилно изхвърляне. За повече информация за събирането и рециклирането на стари продукти и батерии, моля, свържете се с местната община, службата за изхвърляне на отпадъци или мястото, от където сте закупили продуктите. Може да бъдете глобени за неправилно изхвърляне на тези отпадъци, в съответствие с националното законодателство. За бизнес потребители в Европейския съюз Ако искате да изхвърлите електрическо и електронно оборудване, моля, свържете се с вашия търговец или доставчик за повече информация. [Информация за изхвърляне в други страни извън Европейския съюз] Тези символи са валидни само в Европейския съюз. Ако искате да изхвърлите тези продукти, моля, свържете се с местните власти или търговеца и попитайте за правилния начин на изхвърляне.

Бележка за символа на батерията (долните два примерни символа): Този символ може да се използва в комбинация с химически символ. В този случай e в съответствие с изискванията, определени от директивата за съответния PTW18_C8041-3090_OI.indb 69PTW18_C8041-3090_OI.indb 69 10/15/2018 10:43:20 AM10/15/2018 10:43:20 AM70 Наименования на компонентите ВЪТРЕШНО ТЯЛО ВЪНШНО ТЯЛО (Инфрачервено дистанционно управление)Модел №CZ-RWS3 Модел №CZ-RWSC3 Безжично дистанционно управление Дистанционно управление с таймер Високоспециализирано кабелно дистанционно управление Модел №CZ-RTC4За всичкивътрешни

Прочетете инструкциите за експлоатация, приложени към дистанционното управление.Модел №CZ-RTC5BЗа всичкивътрешни (За всичкивътрешнитела) Експлоатация Вижте инструкциите за експлоатация на дистанционното управление. ȼɯɨɞɡɚɜɴɡɞɭɯȼɯɨɞɡɚɜɴɡɞɭɯȼɯɨɞɡɚɜɴɡɞɭɯɈɬɜɨɪɡɚɜɴɡɞɭɯɈɬɜɨɪɡɚɜɴɡɞɭɯɈɬɜɨɪɡɚɜɴɡɞɭɯɄɚɧɚɥɧɚɨɬɜɨɪɚɡɚɜɴɡɞɭɯɊɟɲɟɬɤɚɧɚɨɬɜɨɪɚɡɚɜɴɡɞɭɯɄɪɟɩɟɠɟɧɛɨɥɬȺɧɤɟɪɟɧɛɨɥɬɆɚɬɟɪɢɚɥɧɚɬɚɜɚɧɚɉɨɥɟɜɚɞɨɫɬɚɜɤɚ8QLWpLQWpULHXUH PE2 (Ɍɢɩ PE1 (Ɍɢɩ PE1 (Ɍɢɩ

По съображения за безопасност, изключете климатика и прекъснете захранването му преди да започнете почистване. (В противен случай може да възникне токов удар или нараняване, тъй като вентилаторът се върти с висока скорост.)

Не наливайте вода върху вътрешното тяло. (Това може да повреди вътрешните компоненти и да създаде опасност от токов удар.)

Никога не използвайте разтворители или разяждащи химикали. Също така, не бършете пластмасовите части, като използвате твърде топла вода. (Това може да доведе до деформация или промяна в цвета.)

Някои метални ръбове и перки са остри. Бъдете внимателни, когато почиствате тези части. (Може да се нараните.)

Използвайте здрав стол или стълба при почистване на вътрешно тяло, инсталирано на високи места.

Вътрешната бобина и други компоненти на външното тяло трябва да се почистват периодично.

• Консултирайте се с търговеца или със сервизен Съвети за пестене на енергия Не допускайте следното

Не блокирайте входа и изхода за въздух на външното и/или вътрешното тяло. (Ако някой от тях е запушен, уредът няма да функционира добре, което ще доведе до неизправност.)

По време на охлаждане използвайте сенници, щори или пердета, за да се предотврати влизане на пряка слънчева светлина в стаята. Направете следното

Винаги дръжте въздушния филтър чист. (Замърсеният въздушен филтър намалява ефективността на климатика.)

• „Техническо обслужване”

За да не позволявате климатизираният въздух да излиза от помещението, дръжте затворени прозорците, вратите и всички други отвори. Работа на климатика при отопление

Тъй като климатикът използва външния въздух за отопление, производителността при отопление намалява при падане на външната температура. (Поради термопомпената система)

• В този случай използвайте друг отоплителен уред. Размразяване

Този уред може да започне операция на размразяване, за да стопи скрежа, образуван във външното тяло. 1 Размразяването започва: Вентилаторът на вътрешното тяло спира (или скоростта става изключително бавна). → „” (STANDBY) се показва. 2 След няколко минути операцията на отопление се възобновява: Вентилаторът на вътрешното тяло остава спрян (или ще работи при много ниска скорост), докато топлообменникът на вътрешното тяло загрее достатъчно. → „” (STANDBY) е показано. 3 Размразяването е завършено: Вентилаторът на вътрешното тяло започва да работи.

• „” (STANDBY) изчезва. Механизъм на работа Работа в режим „АБСОРБИРАНЕ”

CСлед като температурата в помещението достигне зададената стойност, външното тяло започва да повтаря цикъл на автоматично включване и изключване.

Когато външното тяло е изключено, вентилаторът на вътрешното тяло също ще спре. (За да се предотврати повишаване на влажността в стаята)

Когато температурата в помещението е по-вероятно да достигне нивото, което е зададено, скоростта на вентилатора се задава на „Бриз“ (слаба въздушна струя) автоматично.

Функцията Абсорбиране не може да се използва, ако външната температура е по-малка или равна на 15°C. Ако захранването прекъсне, докато климатикът работи Когато уредът автоматично поднови работа след временно спиране на тока, той използва настройките преди прекъсването на захранването. Поддръжка на въздушния филтър (Полева доставка) Консултирайте се с вашия търговец или сервизен център, когато на дисплея на кабелното дистанционно управление се появи (Филтър).

20:30 (THU) Дистанционно управление с таймерВисокотехнологично кабелно дистанционен управлениеИндикатор за филтъраИндикатор за филтъра PTW18_C8041-3090_OI.indb 71PTW18_C8041-3090_OI.indb 71 10/15/2018 10:43:20 AM10/15/2018 10:43:20 AM72 Отстраняване на проблеми Проверете, преди да се консултирате или да поискате техническо обслужване.

Симптом Причина Действие Климатикът не работи, въпреки че е включен. Повреда в захранването или в подаването на захранването. Натиснете бутонa ON/OFF (ВКЛ./ИЗКЛ.) на дистанционното управление. Бутонът за работа (захранване) е

• Ако прекъсвачът е изключен, включете захранването.

• Ако прекъсвачът се е изключил автоматично, потърсете помощ от търговеца, преди да го включите Изгорял предпазител. Свържете се с търговеца. Неефективна работа в режими на отопление и

Входът или изходът за въздух на външното или вътрешното тяло е задръстен с прах.Премахнете прахта. Скоростта на въздушната струя е зададена на „Бавна”. Променете на „Висока” или „Бърза”. Неправилни настройки за температурата. Вижте „Съвети за пестене на енергия”. Помещението е изложено на директна слънчева светлина, докато климатикът работи в режим на охлаждане. Има отворени врати или прозорци. Въздушният филтър е задръстен. Вижте „Техническо обслужване”. Твърде много източници на топлина в помещението при работа в режим на Незабавно намалете източниците на топлина. Твърде много хора в помещението при работа в режим на охлаждане. Намалете настройката за температурата или променете скоростта на въздушния поток на „Висока

или „Бърза”. Ако вашият климатик не работи правилно, дори и след проверка на всеки елемент от „Преди да поискате техническо обслужване” и „Отстраняване на проблеми”

Спрете работата незабавно и изключете захранването. След това се свържете с търговеца, информирайте го за серийния номер и какви са симптомите. Освен това посочете дали има знак за инспектиране и каква е комбинацията от цифри и буквите E, F, H, L, P, която е изписана на LCD екрана на дистанционното управление.
