MANUALE UTENTE S36140PN1E5B PANASONIC

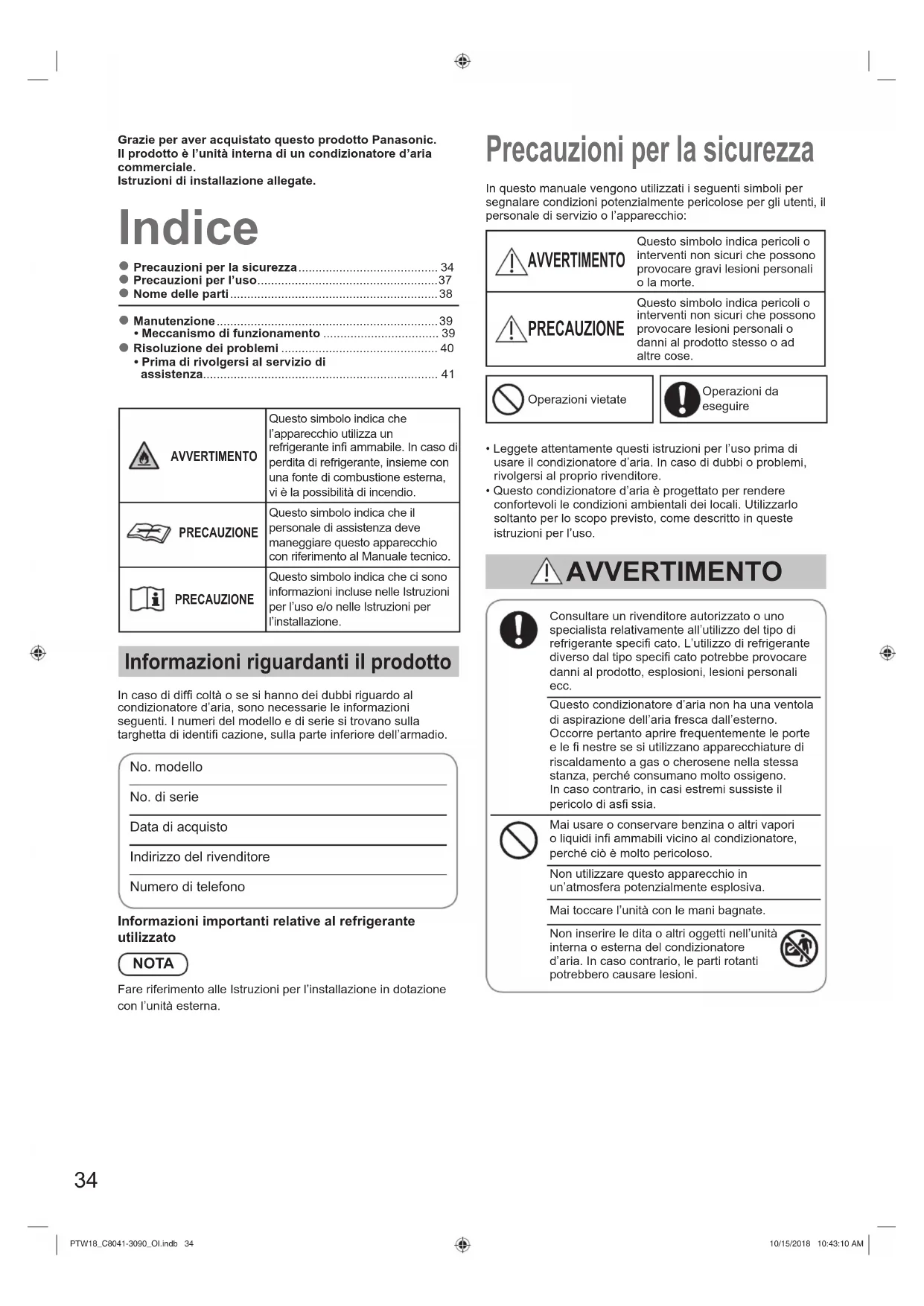

• Prima di rivolgersi al servizio diassistenza..................................................................... 41 AVVERTIMENTOQuesto simbolo indica che l’apparecchio utilizza un refrigerante infi ammabile. In caso di perdita di refrigerante, insieme con una fonte di combustione esterna, vi è la possibilità di incendio. PRECAUZIONEQuesto simbolo indica che il personale di assistenza deve maneggiare questo apparecchio con riferimento al Manuale tecnico. PRECAUZIONEQuesto simbolo indica che ci sono informazioni incluse nelle Istruzioni per l’uso e/o nelle Istruzioni per l’installazione. Informazioni riguardanti il prodotto In caso di diffi coltà o se si hanno dei dubbi riguardo al condizionatore d’aria, sono necessarie le informazioni seguenti. I numeri del modello e di serie si trovano sulla targhetta di identifi cazione, sulla parte inferiore dell’armadio.No. modelloNo. di serieData di acquistoIndirizzo del rivenditoreNumero di telefonoInformazioni importanti relative al refrigerante utilizzato NOTA Fare riferimento alle Istruzioni per l’installazione in dotazione con l’unità esterna. Precauzioni per la sicurezza In questo manuale vengono utilizzati i seguenti simboli per segnalare condizioni potenzialmente pericolose per gli utenti, il personale di servizio o l’apparecchio: AVVERTIMENTO Questo simbolo indica pericoli o interventi non sicuri che possono provocare gravi lesioni personali o la morte. PRECAUZIONE Questo simbolo indica pericoli o interventi non sicuri che possono provocare lesioni personali o danni al prodotto stesso o ad altre cose.Operazioni vietate Operazioni daeseguire• Leggete attentamente questi istruzioni per l’uso prima di usare il condizionatore d’aria. In caso di dubbi o problemi, rivolgersi al proprio rivenditore.• Questo condizionatore d’aria è progettato per rendere confortevoli le condizioni ambientali dei locali. Utilizzarlo soltanto per lo scopo previsto, come descritto in queste istruzioni per l’uso. AVVERTIMENTO Consultare un rivenditore autorizzato o unospecialista relativamente all’utilizzo del tipo direfrigerante specifi cato. L’utilizzo di refrigerantediverso dal tipo specifi cato potrebbe provocaredanni al prodotto, esplosioni, lesioni personali ecc. Questo condizionatore d’aria non ha una ventoladi aspirazione dell’aria fresca dall’esterno.Occorre pertanto aprire frequentemente le portee le fi nestre se si utilizzano apparecchiature diriscaldamento a gas o cherosene nella stessastanza, perché consumano molto ossigeno.In caso contrario, in casi estremi sussiste ilpericolo di asfi ssia.Mai usare o conservare benzina o altri vaporio liquidi infi ammabili vicino al condizionatore,perché ciò è molto pericoloso.Non utilizzare questo apparecchio inun’atmosfera potenzialmente esplosiva.Mai toccare l’unità con le mani bagnate.Non inserire le dita o altri oggetti nell’unitàinterna o esterna del condizionatored’aria. In caso contrario, le parti rotantipotrebbero causare lesioni. PTW18_C8041-3090_OI.indb 34PTW18_C8041-3090_OI.indb 34 10/15/2018 10:43:10 AM10/15/2018 10:43:10 AM35 ITALIANO Se il refrigerante viene a contatto con una fi amma, produce un gas tossico. Per la sicurezza, accertarsi di spegnere il condizionatore d’aria e anche di scollegare l’alimentazione elettrica prima di sottoporre l’apparecchio a pulizia o manutenzione. In caso di emergenza, estrarre la spina di alimentazione dalla presa, oppure spegnere l’interruttore principale (di rete) o l’interruttore automatico per isolare il condizionatore dall’alimentazione di rete. Smaltire in conformità alla normativa nazionale e/o locale. Questo prodotto non deve essere modifi cato o smontato in nessun caso. L’unità modifi cata o smontata potrebbe causare incendi, scosse elettriche o lesioni. Non pulire da sé le unità interne ed esterne. Affi dare la pulizia a un rivenditore o a un tecnico autorizzato. In caso di malfunzionamento dell’apparecchio, non tentare di ripararlo da sé. Ci si deve piuttosto rivolgere al proprio rivenditore o a un tecnico di assistenza e smaltimento. Collegare ciascuna unità a una presa di corrente dedicata e nella linea esclusiva installare un sezionatore, un interruttore automatico e un interruttore differenziale per la protezione da sovracorrente. Collegare ciascuna unità a una presa di corrente dedicata, e incorporare nel cablaggio fi sso un sistema di scollegamento completo, che offra una separazione dei contatti su tutti i poli, in ottemperanza alle normative sui cablaggi. Per evitare possibili pericoli dovuti a interruzione dell’isolamento elettrico, l’unità deve essere provvista di messa a terra. Non utilizzare un cavo modifi cato o giuntato, una prolunga o un cavo diverso da quello specifi cato per evitare surriscaldamenti e incendi. AVVERTIMENTO L’apparecchio deve essere conservato in una stanza senza fonti di combustione in funzionamento continuo (ad esempio: fi amme libere, un apparecchio a gas funzionante o un riscaldatore elettrico funzionante). Tenere presente che i refrigeranti potrebbero non contenere odore. Un’area non ventilata in cui è installato l’apparecchio che utilizza refrigeranti infi ammabili deve essere strutturata in modo tale che, in caso di perdite, il refrigerante non ristagni, con conseguenti pericoli di incendio o esplosione. L’apparecchio deve essere conservato in un’area ben ventilata, in cui le dimensioni della stanza corrispondano all’area della stanza, come specifi cato per il funzionamento. Non utilizzare mezzi per accelerare il processo di sbrinamento o per la pulizia diversi da quelli consigliati dal produttore. Non forare o bruciare. Qualora si richieda ventilazione meccanica, le aperture di ventilazione devono essere mantenute libere da ostruzioni. L’apparecchio deve essere conservato in una stanza senza fi amme libere (ad esempio: un apparecchio a gas funzionante) e fonti di combustione in funzionamento continuo (ad esempio: un riscaldatore elettrico funzionante). PTW18_C8041-3090_OI.indb 35PTW18_C8041-3090_OI.indb 35 10/15/2018 10:43:10 AM10/15/2018 10:43:10 AM36 AVVERTIMENTO Al verifi carsi di anomalie/guasti, interrompere l’uso del prodotto e scollegare la spina dalla presa di alimentazione, oppure spegnere l’interruttore di alimentazione e l’interruttore automatico. (Rischio di fumo/incendio/scosse elettriche) Esempi di anomalia/guasto:

• L’interruttore differenziale scatta di frequente.

• Il prodotto a volte non si avvia quando viene acceso.

• L’alimentazione elettrica a volte si interrompe quando si sposta il cavo.

• Durante il funzionamento si rilevano odore di bruciato o rumori anomali.

• Il corpo risulta deformato o eccessivamente caldo.

• L’unità interna perde acqua.

• Il cavo o la spina di alimentazione si scaldano in maniera anomala.

• Non è possibile controllare la velocità della ventola.

• L’unità si arresta immediatamente quando la si accende.

• La ventola non si ferma neanche se si spegne l’apparecchio. Contattare immediatamente il rivenditore locale per la manutenzione/riparazione. Non sedersi o salire in piedi sull’unità. C’è il pericolo di cadere. PRECAUZIONE Questo apparecchio è destinato all’utilizzo da parte di utenti esperti o preparati nei negozi, nell’industria leggera e nelle fattorie, oppure per l’utilizzo commerciale da parte di non addetti ai lavori. Questo apparecchio può essere utilizzato dai minori a partire dagli 8 anni di età e da persone con capacità fi siche, sensoriali o mentali ridotte o da persone inesperte, a condizione che siano adeguatamente supervisionate o preventivamente istruite sull’utilizzo in sicurezza e informate sui pericoli presenti. I bambini non devono giocare con l’apparecchio. Pulizia e manutenzione non devono essere effettuate da bambini senza supervisione. Posizionare l’allarme antincendio e l’uscita dell’aria a una distanza di almeno 1,5 m dall’unità. Non raffreddare o riscaldare eccessivamente la stanza in presenza di bambini molto piccoli o persone malate. Non accendere e spegnere il condizionatore d’aria mediante l’interruttore principale (di rete). Usare sempre il pulsante di accensione/spegnimento (ON/OFF). Non inserire alcun oggetto nell’uscita d’aria dell’unità esterna. Ciò è molto pericoloso perché la ventola ruota ad alta velocità. Non toccare la presa d’aria o le alette di alluminio affi late dell’unità esterna. C’è il pericolo di ferirsi. Non attaccare alcun oggetto sulla

SUPERFICIE ESTERNA DELLA

VENTOLA. C’è il pericolo di ferirsi e di danneggiare l’unità. AVVISO

• Il compressore potrebbe occasionalmente arrestarsi durante i temporali con fulmini. Non si tratta di un guasto meccanico. L’unità riprende automaticamente a funzionare dopo qualche minuto.

• L’apparecchio deve essere conservato in modo da evitare danni meccanici.

• Il testo in inglese corrisponde alle istruzioni originali. Le altre lingue sono traduzioni delle istruzioni originali. PTW18_C8041-3090_OI.indb 36PTW18_C8041-3090_OI.indb 36 10/15/2018 10:43:11 AM10/15/2018 10:43:11 AM37 ITALIANO Precauzioni per l’uso Installazione

Questo condizionatore d’aria deve essere installato da installatori qualifi cati seguendo le istruzioni di installazione fornite con l’unità. Prima dell’installazione, accertare che la tensione di rete dell’uffi cio o di casa corrisponda con quella indicata sulla targhetta di identifi cazione del condizionatore d’aria. AVVERTIMENTO Evitare l’installazione nei seguenti luoghi. Luoghi con presenza di fumo o gas combustibile. Anche luoghi con temperature molto alte quali le serre. Luoghi con presenza di apparecchiature che generano un calore eccessivo.Attenzione: Non installare l’unità esterna dove possa essere esposta direttamente agli spruzzi d’acqua marina o a vapori solforosi nelle vicinanze di stazioni termali. (Per proteggere il condizionatore d’aria dall’eccessiva corrosione) Allacciamenti elettrici

Tutti gli allacciamenti elettrici devono essere conformi alle normative elettriche locali. (Per i dettagli, rivolgersi al proprio rivenditore o a un elettricista specializzato.) Ciascuna unità deve essere collegata correttamente a massa, con un fi lo di massa (terra) o mediante il cablaggio di alimentazione. Gli allacciamenti elettrici devono essere eseguiti da un elettricista specializzato. Preparazione alla messa in funzione Accendere l’interruttore principale (di rete) 5ore prima della messa in funzione.(Per il riscaldamento) Lasciare l’interruttore principale acceso per l’uso continuativo. Suggerimenti per risparmiare energia Da evitare Non ostruire la presa d’aria e l’uscita d’aria dell’unità. (In caso di ostruzione, l’unità non funziona correttamente e può subire dei danni.) Durante il raffreddamento, utilizzare parasole, persiane o tende per impedire l’ingresso della luce solare diretta nel locale. È preferibile

Mantenere sempre pulito il fi ltro dell’aria. (Un fi ltro ostruito compromette il rendimento dell’unità.) → “Manutenzione” (P.39) Per evitare la dispersione all’esterno dell’aria condizionata, tenere chiuse fi nestre, porte ed altre aperture.

NOTA Quando non si intende utilizzare il condizionatore d’aria per un periodo di tempo prolungato, estrarre la spina di alimentazione dalla presa, oppure spegnere l’interruttore principale (di rete) o l’interruttore automatico per isolare il condizionatore dall’alimentazione di rete. Condizioni di esercizio Utilizzare questo condizionatore d’aria nei seguenti intervalli ditemperature. Intervallo di temperatura interna:Modalità di raffreddamento 14°C - 25°C (*WBT) / 18°C - 32°C (*DBT)Modalità di riscaldamento 16°C - 30°C (*DBT) Intervallo di temperatura esterna:Modalità di raffreddamento -15°C - 46°C (*DBT) -10°C - 43°C (*DBT)*1Modalità di riscaldamento -20°C - 18°C (*WBT) / -20°C - 24°C (*DBT) -15°C - 18°C (*WBT) / -15°C - 24°C (*DBT)*1*DBT: temperatura a bulbo secco*WBT: temperatura a bulbo umido*1 Quando si collegamento U-60PZ2E5, U-71PZ2E5, U-100PZ2E5, U-100PZ2E8, U-125PZ2E5, U-125PZ2E8, U-140PZ2E5, U-140PZ2E8, U-60PEY2E5, U-71PEY2E5, U-100PEY1E5, U-100PEY1E8, U-125PEY1E5, U-125PEY1E8, U-140PEY1E8Informazioni per gli utenti sulla raccolta e losmaltimento di apparecchiature vecchie e batterieusateQuesti simboli sui prodotti, sugli imballaggi e/osulla documentazione in dotazione signifi canoche i prodotti elettrici ed elettronici usati e lebatterie non devono essere smaltiti insieme airifi uti domestici.Per il corretto trattamento, recupero e riciclodi prodotti vecchi e batterie usate, conferirlipresso gli appositi centri di raccolta, inconformità con la legislazione nazionale e leDirettive 2002/96/CE e 2006/66/CE.Il corretto smaltimento di questi prodotti edelle batterie concorre a salvaguardare risorsepreziose e previene potenziali effetti nocivi perla salute umana e l’ambiente causati da unosmaltimento non corretto dei rifi uti.Per ulteriori informazioni sulla raccolta e ilriciclo di prodotti vecchi e batterie usate,rivolgersi alle autorità locali, al centrodi smaltimento rifi uti locale o al propriorivenditore.A seconda della legislazione nazionale, losmaltimento incorretto di questo rifi uto puòessere soggetto a sanzioni.Per gli utenti commerciali nell’Unione EuropeaPer ulteriori informazioni sullo smaltimentodelle apparecchiature elettriche edelettroniche, rivolgersi al proprio rivenditore ofornitore.[Informazioni sullo smaltimento al di fuoridell’Unione Europea]Questi simboli sono validi solo nell’UnioneEuropea. Per il corretto smaltimento di questiprodotti, rivolgersi alle autorità locali o alproprio rivenditore. Nota relativa al simbolo della batteria(esempio con simbolo chimico riportatosotto il simbolo principale):Questo simbolo può venire usato insieme aun simbolo chimico. Il questo caso è conformeai requisiti della Direttiva relativamente allasostanza chimica in questione. PTW18_C8041-3090_OI.indb 37PTW18_C8041-3090_OI.indb 37 10/15/2018 10:43:11 AM10/15/2018 10:43:11 AM38 Nome delle parti

UNITÀ INTERNA UNITÀ ESTERNA

(Telecomando a infrarossi)No. modelloCZ-RWS3 Opzionale No. modelloCZ-RWSC3 Telecomando senza fi li Unità di telecomando del timer Telecomando cablato di alto livello No. modelloCZ-RTC4Per tutte leunità interneLeggere le Istruzioni per l’uso fornite con il telecomando.No. modelloCZ-RTC5BPer tutte leunità interne(Per tutte leunità interne) Funzionamento Vedere le istruzioni per l’uso in dotazione all’unità di telecomando.Presa d’ariaPresa d’ariaPresa d’ariaUscita dell’ariaUscita dell’ariaUscita dell’ariaCondotto di uscitadell’aria *Griglia di uscitadell’aria *Bullone disospensione *Ancoraggio del bullone *Materiale delsoffitto ** Da procurare in locoUnità interna PE2 (Tipo 36, 50, 60) PE1 (Tipo 71) PE1 (Tipo 100,125,140) PEY1 (Tipo 140) PEY2 (Tipo 60, 71) PEY1 (Tipo 100, 125) PZH2 (Tipo 36, 50, 60)

Per motivi di sicurezza, assicurarsi di spegnere il condizionatore e di staccare la spina dalla presa di alimentazione prima di procedere con le operazioni di pulizia. (In caso contrario sussiste il pericolo di scosse elettriche o di lesioni, in quanto la ventola ruota ad alta velocità.) Non versare acqua sull’unità interna. (Ciò può danneggiare i componenti interni e comportare il pericolo di scosse elettriche.) PRECAUZIONE

Mai utilizzare solventi o sostanze chimiche aggressive. Non pulire i componenti in plastica con acqua molto calda. (Ciò può provocare deformazioni o alterare il colore.) Alcuni bordi metallici e le alette sono taglienti. Prestare la dovuta attenzione nel pulire tali parti. (C’è il pericolo di ferirsi.) Per pulire un’unità interna installata in alto, salire su una sedia o una scala stabile. La serpentina interna e gli altri componenti dell’unità esterna devono essere puliti regolarmente. • Rivolgersi al proprio rivenditore o centro di assistenza.Suggerimenti per risparmiare energia Da evitare Non ostruire la presa d’aria e l’uscita d’aria dell’unità. (In caso di ostruzione, l’unità non funziona correttamente e può subire dei danni.) Durante il raffreddamento, utilizzare parasole, persiane o tende per impedire l’ingresso della luce solare diretta nel locale. È preferibile

Mantenere sempre pulito il fi ltro dell’aria. (Un fi ltro ostruito compromette il rendimento dell’unità.) → “Manutenzione” Per evitare la dispersione all’esterno dell’aria condizionata, tenere chiuse fi nestre, porte ed altre aperture. Rendimento del riscaldamento Poiché il condizionatore d’aria riscalda utilizzando l’aria esterna, il rendimento del riscaldamento si riduce al diminuire della temperatura esterna. (Sistema della pompa di calore)→ Tal caso, utilizzare un altro apparecchio di riscaldamento. Sbrinamento L’apparecchio può avviare lo sbrinamento per sciogliere la brina formatasi nell’unità esterna.1 Avvio dello sbrinamento: La ventola dell’unità interna si arresta (o funziona a una velocità molto bassa).→ Appare “” (STANDBY).2 Ripresa del riscaldamento dopo alcuni minuti: La ventola dell’unità interna rimane ferma (o funziona a una velocità molto bassa) finché la serpentina dello scambiatore di calore dell’unità interna non si riscalda a sufficienza. → È visualizzato “” (STANDBY). Meccanismo di funzionamento 3 Sbrinamento completato: La ventola dell’unità interna riprende a funzionare. → Scompare “” (STANDBY). Deumidifi cazione (DRY)

Una volta che la temperatura del locale raggiunge il livello impostato, l’unità esterna ripete automaticamente il ciclo di accensione e spegnimento. Allo spegnimento dell’unità esterna, si arresta anche la ventola dell’unità interna. (Evitare che l’umidità nel locale aumenti nuovamente) Quando la temperatura ambiente raggiunge il livello impostato, la velocità della ventola viene impostata automaticamente su “brezza” (ventilazione leggera).

La Deumidifi cazione (DRY) non è possibile se la temperatura esterna è pari o inferiore a 15°C. Mancanza di corrente durante il funzionamento dell’unitàQuando l’unità riprende automaticamente il funzionamentodopo una temporanea mancanza di corrente, mantiene lestesse impostazioni che aveva prima dell’interruzione. Manutenzione del fi ltro dell’aria (Acquistato separatamente) Consultare il rivenditore o un centro di assistenza quando (Filtro) viene visualizzato sul display del telecomando con fi lo.

20:30 (THU) Telecomando timer Telecomando con fi lo ad alte specifi cheIndicatore fi ltroIndicatore fi ltro PTW18_C8041-3090_OI.indb 39PTW18_C8041-3090_OI.indb 39 10/15/2018 10:43:12 AM10/15/2018 10:43:12 AM40 Risoluzione dei problemi Controllare quanto segue prima di richiedere una consulenza o l’intervento del servizio di assistenza. Rumore Unità internaUnità esterna Durante il funzionamento del condizionatore, l’aria di scarico è maleodorante. Durante il raffreddamento, gocce d’acqua si accumulano nei pressi dell’uscita dell’aria. Durante il raffreddamento si forma nebbia. Durante il riscaldamento si forma nebbia. La ventola continua a ruotare per un po’ anche dopo l’arresto del condizionatore. Viene scaricata polvere. Durante il funzionamento iniziale ad alta velocità, la ventola a volte potrebbe ruotare più velocemente della velocità impostata. (per un periodo di tempo compreso tra 3 a 30 minuti) L’unità non funziona (Subito dopo l’accensione / Subito dopo l’arresto e la ripresa del funzionamento) Rumore durante il riscaldamento. Durante il riscaldamento fuoriesce vapore. La ventola continua a ruotare anche dopo aver arrestato il condizionatore con il telecomando. Si avverte un suono di scorrimento d’acqua durante e dopo il funzionamento del condizionatore. Suono prodotto dal liquido refrigerante che scorre all’interno dell’unità. Suono prodotto dall’acqua di scarico nel tubo di scarico. Suono prodotto dalle variazioni di temperatura delle varie parti. È l’odore emanato dai componenti dell’unità interna o dall’odore di sigarette e/o prodotti cosmetici accumulatosi nell’unità. L’interno dell’unità è sporco. (Rivolgersi al proprio rivenditore.) L’umidità interna del locale viene raffreddata dal getto d’aria freddo e si accumula sotto forma di condensa. Se il condizionatore d’aria è installato in ambienti con la presenza di grandi quantità di nebbia d’olio, quali i ristoranti, è necessaria la pulizia perché l’interno dell’unità (lo scambiatore di calore) è sporco. (Rivolgersi al proprio rivenditore.) È in corso lo sbrinamento. La rotazione della ventola rende il funzionamento uniforme. A seconda dell’impostazione, la ventola potrebbe ruotare per asciugare lo scambiatore di calore. Viene scaricata la polvere accumulatasi all’interno dell’unità interna. Questo serve al controllo del funzionamento, per verificare se la rotazione del motore della ventola rientri o meno ell’intervallo previsto. Il condizionatore non si accende per circa 3 minuti a causa dell’attivazione del circuito di protezione del compressore. È in corso lo sbrinamento. La rotazione della ventola rende il funzionamento uniforme. Si avverte un crepitio durante il funzionamento e all’arresto del condizionatore. Causa / SoluzioneSintomo PTW18_C8041-3090_OI.indb 40PTW18_C8041-3090_OI.indb 40 10/15/2018 10:43:12 AM10/15/2018 10:43:12 AM41 ITALIANO Sintomo Causa Soluzione Il condizionatore d’aria non funziona nonostante sia acceso. Mancanza di corrente (in corso oterminata).Premere il pulsante di accensione ON/OFF deltelecomando.Il pulsante di accensione (alimentazione)è spento (nella posizione OFF).• Se l’interruttore automatico è su OFF, portarlo su ON.• Se l’interruttore automatico è scattato, rivolgersi al proprio rivenditore prima di riaccendere l’apparecchio.Il fusibile si è bruciato. Rivolgersi al proprio rivenditore. Il rendimento del raffreddamento o del riscaldamento non sono soddisfacenti Le prese di aspirazione o di uscitadell’aria delle unità interne ed esternesono ostruite da polvere.Rimuovere la polvere.La ventilazione è impostata su “Bassa”. Impostarla su “Alta” o “Forte”.La temperatura non è impostatacorrettamente.Vedere “Suggerimenti per risparmiare energia”.Il locale è esposto alla luce solare diretta nella modalità di raffreddamento.Vi sono porte o fi nestre aperte.Il fi ltro dell’aria è ostruito. Vedere “Manutenzione”.In modalità di raffreddamento, nel localesono presenti troppe sorgenti di calore.Ridurre velocemente al minimo possibile le sorgenti dicalore.In modalità di raffreddamento, nel localesono presenti troppe persone.Ridurre la temperatura impostata o impostare la forza diventilazione su “Alta” o “Forte”. Se il condizionatore d’aria continua a non funzionare correttamente dopo aver eseguito tutti i controlli indicati in “Prima di rivolgersi al servizio di assistenza” e “Risoluzione dei problemi”
