KULLANIM KILAVUZU S36140PN1E5B PANASONIC

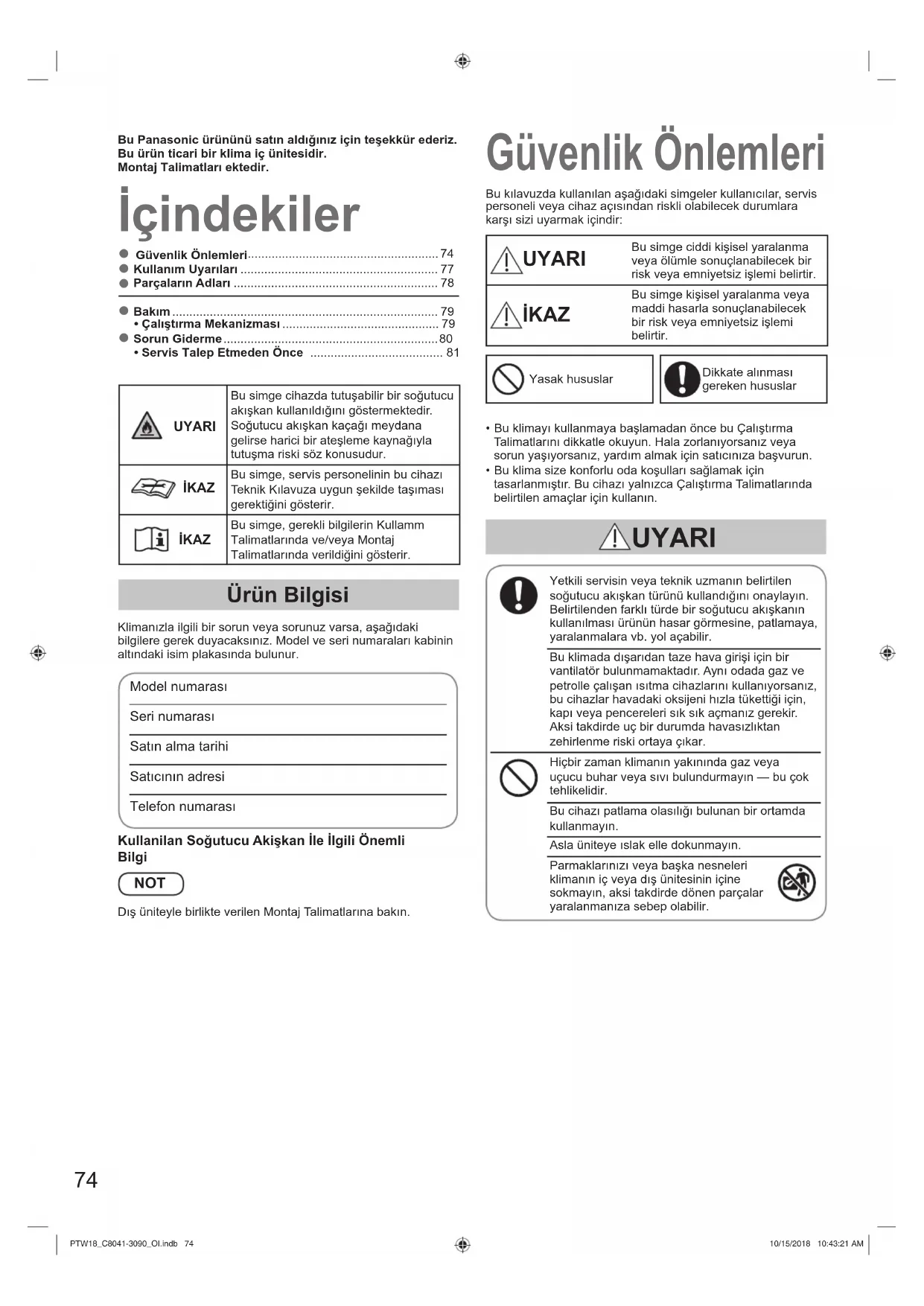

Üniteyi çalıştırmadan önce bu çalıştırma talimatlarını iyice okuyun ve gelecekte başvurmak için saklayın. PTW18_C8041-3090_OI.indb 1PTW18_C8041-3090_OI.indb 1 10/15/2018 10:43:02 AM10/15/2018 10:43:02 AM2 Thank you for purchasing this Panasonic product.This product is a commercial air conditioner indoor unit. Installation instructions attached. Contents

• Çalıştırma Mekanizması .............................................. 79

Sorun Giderme ............................................................... 80• Servis Talep Etmeden Önce ....................................... 81 UYARIBu simge cihazda tutuşabilir bir soğutucu akışkan kullanıldığını göstermektedir. Soğutucu akışkan kaçağı meydana gelirse harici bir ateşleme kaynağıylatutuşma riski söz konusudur. İKAZBu simge, servis personelinin bu cihazı Teknik Kılavuza uygun şekilde taşıması gerektiğini gösterir. İKAZBu simge, gerekli bilgilerin KullammTalimatlarında ve/veya MontajTalimatlarında verildiğini gösterir. Ürün Bilgisi Klimanızla ilgili bir sorun veya sorunuz varsa, aşağıdaki bilgilere gerek duyacaksınız. Model ve seri numaraları kabinin altındaki isim plakasında bulunur.Model numarasıSeri numarasıSatın alma tarihiSatıcının adresiTelefon numarası Kullanilan Soğutucu Akişkan İle İlgili Önemli Bilgi NOT Dış üniteyle birlikte verilen Montaj Talimatlarına bakın. Güvenlik Önlemleri Bu kılavuzda kullanılan aşağıdaki simgeler kullanıcılar, servis personeli veya cihaz açısından riskli olabilecek durumlara karşı sizi uyarmak içindir: UYARI Bu simge ciddi kişisel yaralanmaveya ölümle sonuçlanabilecek birrisk veya emniyetsiz işlemi belirtir. İKAZ Bu simge kişisel yaralanma veyamaddi hasarla sonuçlanabilecek bir risk veya emniyetsiz işlemi belirtir.Yasak hususlar Dikkate alınmasıgereken hususlar

• Bu klimayı kullanmaya başlamadan önce bu Çalıştırma Talimatlarını dikkatle okuyun. Hala zorlanıyorsanız veya sorun yaşıyorsanız, yardım almak için satıcınıza başvurun.

• Bu klima size konforlu oda koşulları sağlamak için tasarlanmıştır. Bu cihazı yalnızca Çalıştırma Talimatlarında belirtilen amaçlar için kullanın. UYARI Yetkili servisin veya teknik uzmanın belirtilen soğutucu akışkan türünü kullandığını onaylayın. Belirtilenden farklı türde bir soğutucu akışkanın kullanılması ürünün hasar görmesine, patlamaya, yaralanmalara vb. yol açabilir. Bu klimada dışarıdan taze hava girişi için bir vantilatör bulunmamaktadır. Aynı odada gaz ve petrolle çalışan ısıtma cihazlarını kullanıyorsanız, bu cihazlar havadaki oksijeni hızla tükettiği için, kapı veya pencereleri sık sık açmanız gerekir. Aksi takdirde uç bir durumda havasızlıktan zehirlenme riski ortaya çıkar.Hiçbir zaman klimanın yakınında gaz veya uçucu buhar veya sıvı bulundurmayın — bu çok tehlikelidir. Bu cihazı patlama olasılığı bulunan bir ortamda kullanmayın.Asla üniteye ıslak elle dokunmayın. Parmaklarınızı veya başka nesneleri klimanın iç veya dış ünitesinin içine sokmayın, aksi takdirde dönen parçalar yaralanmanıza sebep olabilir. PTW18_C8041-3090_OI.indb 74PTW18_C8041-3090_OI.indb 74 10/15/2018 10:43:21 AM10/15/2018 10:43:21 AM75

Soğutucu akışkan ateşle temas ederse zehirli bir gaz açığa çıkar. Emniyetiniz için temizlik veya bakım işlemlerinden önce klimayı kapalı konuma getirdiğinizden ve elektriği kestiğinizden emin olun. Acil bir durumda klimanın elektriğini kesmek için fi şi prizden çekin veya sigortayı kapatın veya güç kesme cihazını kapalı konuma getirin. Ulusal ve/veya yerel mevzuatlara uygun olarak bertaraf edin. Hiçbir durumda ünite üzerinde değişiklik yapılmamalı ve ünite sökülmemelidir. Üzerinde değişiklik yapılan veya sökülen bir ünite yangın, elektrik şoku veya yaralanmalara yol açabilir. İç ve dış üniteler kullanıcılar tarafından temizlememelidir. Temizlik işlemi için yetkili satıcı veya teknik uzmana başvurun. Bu cihazın arızalanması durumunda kendiniz onarmaya çalışmayın. Onarım ve elden çıkarma için yetkili satıcı veya teknik uzmana başvurun. Her üniteye özel olarak kullanılacak bir elektrik prizi sağlayın. Özel hatta aşırı akım koruması için bir güç kaynağı bağlantı kesici, devre kesici ve toprak kaçağı kesici bulunmalıdır. Her üniteyle yalnızca o üniteyi besleyen bir priz kullanın. Sabitlenen kablolarda mutlaka ilgili kablolama kurallarına uygun olarak, tüm kutuplarda kontak ayırma özelliğine sahip bağlantı kesme araçları kullanılmalıdır. Yalıtım kaçaklarından kaynaklanabilecek tehlikelerin önlenmesi için ünite mutlaka topraklanmalıdır. Aşırı ısınmaya ve yangına neden olmamak için, üzerinde değişiklik yapılmış kabloları, bağlantı kablolarını, uzatma kablolarını veya ilgili değerleri karşılamayan kabloları kesinlikle kullanmayın. UYARI Cihaz kesinlikle sürekli aktif ateşleme kaynaklarının (ör. açık alev, gazla çalışan bir cihaz veya elektrikli ısıtıcı) bulunduğu bir odada saklanmamalıdır. Soğutucu akışkanların koku içermeyebileceğine dikkat edin. Tutuşabilir soğutucu akışkanların kullanıldığı cihazın monte edildiği alan havalandırılmıyorsa yangın veya patlama tehlikelerinin ortadan kaldırılması için bu alan, soğutucu akışkan kaçağı durumunda gazların birikmesini önleyecek bir yapıda olmalıdır. Cihaz, çalıştırma için belirtilen oda yüzölçümüne uygun büyüklükteki bir odada, iyi havaland ırılan bir alanda saklanmalıdır. Defrost sürecini hızlandırmak veya temizlik yapmak için üretici tarafından belirtilenler dışında başka yöntem kullanmayın. Delmeyin ve yakmayın. Mekanik havalandırma gerektiren durumlarda havalandırma açıklıklarının engellenmemesine dikkat edilmelidir. Cihaz kesinlikle sürekli aktif açık alevin (ör. çalışan gazlı cihaz) ve ateşleme kaynaklarının (ör. çalışan elektrikli ısıtıcı) bulunduğu bir odada saklanmamalıdır. PTW18_C8041-3090_OI.indb 75PTW18_C8041-3090_OI.indb 75 10/15/2018 10:43:21 AM10/15/2018 10:43:21 AM76 UYARI Herhangi bir anormallik/arıza oluşursa ürünü kullanmayı bırakın ve elektrik bağlantısını kesin veya devre kesicisini kapatın. (Duman/yangın/elektrik çarpması riski) Anormallik/arıza örnekleri:

• ELCB sık sık devreye giriyor.

• Ürün bazen açıldığında çalışmayabilir.

• Kablo hareket edince bazen elektrik kesiliyor.

• Çalışma esnasında yanık konusu veya anormal ses duyuluyor.

• Gövde deforme olmuş veya anormal derecede sıcak.

• İç üniteden su damlıyor.

• Elektrik kablosu veya fi şi anormal derecede ısınıyor.

• Fan devri kontrol edilemiyor.

• Ünite çalıştırmak üzere açılsa bile hemen kapanıyor.

• Çalışma durduğu halde fan durmuyor. Bakım/onarım için satıc ınıza başvurun. Ünitenin üstüne oturmayın veya basmayın. Kazayla düşebilirsiniz. İKAZ Bu cihaz mağazalarda, aydınlatma endüstrisinde, çiftliklerde veya başka ticari kullanım alanlarında uzman veya eğitimli kişiler tarafından kullanım için tasarlanmıştır. Bu cihaz 8 yaşında ve daha büyük çocuklar tarafından, fi ziksel, duyusal veya zihinsel yetenekleri kısıtlı veya deneyimsiz ve bilgi sahibi olmayan kişiler tarafından, cihazın emniyetli bir biçimde kullanımı için gerekli talimatların verilmiş olması ve riskleri anlamaları şartıyla kullanılabilir. Çocuklar bu cihazla oynamamalıdır. Temizlik ve kullanıcı bakım işlemlerini çocuklar tek başlarına yapmamalıdır. Yangın alarmı ve hava çıkı şını ünitenin en az 1,5 m uzağında olmalıdır. Odada bebekler ve yatağa bağımlı hastalar varsa odayı çok fazla ısıtmayın ve soğutmayın. Klimayı güç düğmesinden kapatıp açmayın. AÇMA/ KAPAMA düğmesini kullanın. Dış ünitenin hava çıkışına kesinlikle hiçbir şey yapıştırmayın. İçindeki fan yüksek hızda döndüğünden tehlikeli sonuçlar doğurabilir. Dış ünitenin hava girişine ve keskin alüminyum kanatlarına dokunmayın. Yaralanabilirsiniz. FAN GÖVDESİNE kesinlikle hiçbir şey yapıştırmayın. Yaralanabilirsiniz ve ünite hasar görebilir.

• Kompresör şimşek çakarken bazen durabilir. Bu mekanik bir arıza değildir. Ünite birkaç dakika sonra otomatik olarak normal çalışmaya başlar.

• Cihaz, olası mekanik hasarları önleyecek şekilde saklanmalıdır.

• İngilizce metin orijinal talimatlardır. Diğer diller, orijinal talimatların çevirileridir. PTW18_C8041-3090_OI.indb 76PTW18_C8041-3090_OI.indb 76 10/15/2018 10:43:21 AM10/15/2018 10:43:21 AM77

Kullanım Uyarıları Montaj

Bu klima yetkili montaj teknisyenleri tarafından üniteyle beraber verilen Montaj Talimatlarına uygun bir biçimde düzgün olarak monte edilmelidir. Montajdan önce, evinizdeki ya da iş yerinizdeki elektrik beslemesinin geriliminin değer etiketinde belirtilen değerle aynı olduğunu kontrol edin. UYARI Montaj için aşağıdaki yerlerden kaçının.

Duman veya tutuşabilir gazların bulunduğu ortamlar. Ayrıca, seralar vb. gibi aşırı yüksek sıcaklıkların oluştuğu yerler.

Çok yüksek sıcaklıklar üreten nesnelerin bulunduğu yerler. Dikkat:

Dış üniteyi için tuzlu deniz suyunun sıçrayabileceği veya bir spa gibi sülfürlü havanın bulunduğu yerlere monte etmeyin. (Klimayı ağır korozyona karşı korumak için) Kablolama

Tüm kablolar mutlaka ilgili elektrik standartlarına uygun olmalıdır. (Ayrıntılı bilgi için satıcınıza veya yetkili bir elektrik teknisyenine danışın.) Her ünite bir toprak kablosuyla veya besleme kabloları üzerinden topraklanmalıdır. Kablolama yetkili bir elektrik teknisyeni tarafından yapılmalıdır. Çalıştırma Hazırlığı Ana şebekeyi, çalışmayı başlatmadan 5 saat önce açık konuma getirin.(Isınma için)

Sürekli kullanım için ana şebekeyi AÇIK konumda bırakın.

Enerji Tasarrufuyla İlgili İpuçları Şunlardan kaçının:

Ünitenin hava girişini ve çıkışını engellemeyin. (Bunlardan biri engellenirse ünite doğru şekilde çalışmaz ve arızalara neden olabilir.)

Soğutma modu sırasında odaya doğrudan güneş ışığı girmesini engellemek için güneşlik, panjur veya perde kullanın. Şunları yapın:

Hava fi ltresini daima temiz tutun. (Tıkalı bir hava fi ltresi, ünitenin performansı olumsuz etkiler.) → “Bakım” (S.79)

Soğutulmuş veya ısıtılmış havanın kaçmasını önlemek için pencereleri, kapıları veya diğer açıklıkları kapalı tutun. NOT Klimayı uzun süre kullanmayacağınız zaman elektrik fi şini prizden çekin veya sigortayı kapatın veya güç kesme cihazını kapalı konuma getirin. Çalışma Koşulları Bu klimayı aşağıdaki sıcaklık aralıklarında kullanın. İç mekan sıcaklık aralığı: Soğutma modu 14°C ~ 25°C (*YTS) / 18°C ~ 32°C (*KTS)Isıtma modu 16°C ~ 30°C (*KTS) Dış mekan sıcaklık aralığı: Soğutma modu -15°C ~ 46°C (*KTS) -10°C ~ 43°C (*KTS)*1Isıtma modu -20°C ~ 18°C (*YTS) / -20°C ~ 24°C (*KTS) -15°C ~ 18°C (*YTS) / -15°C ~ 24°C (*KTS)*1*KTS: Kuru termometre sıcaklığı *YTS: Yaş termometre sıcaklığı *1 Şunları bağlarken: U-60PZ2E5, U-71PZ2E5, U-100PZ2E5, U-100PZ2E8, U-125PZ2E5, U-125PZ2E8, U-140PZ2E5,U-140PZ2E8, U-60PEY2E5, U-71PEY2E5, U-100PEY1E5,U-100PEY1E8, U-125PEY1E5, U-125PEY1E8, U-140PEY1E8 Kullanıcıların Eski Cihazları ve Kullanılmış Pilleri Toplaması ve Bertaraf Etmesiyle İlgili BilgilerÜrün, ambalaj ve/veya ürünle verilen belgelerüzerindeki bu simgeler, kullanılan elektrikli veelektronik ürünlerin ve pillerinin ve akülerinin genel evsel atıklarla karıştırılmaması gerektiğini gösterir.Eskimiş ürünlerin ve bitmiş pillerin düzgünbir biçimde işlenmesi, kurtarılması ve geridönüşümü için bunları lütfen ilgili kanunlar ve 2002/96/EC ve 2006/66/EC sayılı Direktifl er uyarınca uygun toplama merkezlerine götürün.Bu ürünleri ve pilleri doğru biçimde bertaraf ederek, değerli kaynakları korumaya yardımcı olursunuz ve uygunsuz şekilde bertarafedilmesi durumunda insan sağlığı ve çevreüzerinde ortaya çıkabilecek potansiyelolumsuz etkileri önlersiniz.Eski ürün ve pillerin toplanması ve geridönüşümü hakkında daha fazla bilgi için lütfenyerel belediyenizle, çöp toplama hizmetini veren kuruluşla veya ürünleri satın aldığınız mağazayla irtibata geçin.Bu çöplerin yanlış bertaraf edilmesidurumunda ulusal yasalar uyarınca cezalarsöz konusu olabilir.Avrupa Birliği’ndeki ticari kullanıcıları için Elektrikli veya elektronik cihazları çöpe atmak istiyorsanız bilgi edinmek için lütfen satıcınıza veya tedarikçinize danışın.[Avrupa Birliği dışındaki Ülkelerde Bertarafl a İlgili Bilgiler] Bu simgeler yalnızca Avrupa Birliğinde geçerlidir. Bu ürünleri çöpe atmak isterseniz, doğru bertaraf yöntemi için lütfen yetkili kurumlarla irtibat kurun ve doğru yöntemin ne olduğunu öğrenin. Pil simgesi için not (en alttaki iki simgeörneği):Bu simge bir kimyasal madde simgesiylebirlikte kullanılabilir. Bu durumda, ilgilikimyasal maddeler için geçerli Direktifi ngereksinimlerine uygundur. PTW18_C8041-3090_OI.indb 77PTW18_C8041-3090_OI.indb 77 10/15/2018 10:43:22 AM10/15/2018 10:43:22 AM78 Parçaların Adları

(Kızıl Ötesi Uzaktan Kumanda)Model numarasıCZ-RWS3 Opsiyonel Model numarasıCZ-RWSC3Uzaktan KumandaZamanlayıcılı Uzaktan KumandaYüksek Özellikli Kablolu KumandaModel numarasıCZ-RTC4Tüm iç üniteler için Uzaktan Kumandayla birlikte verilen Çalıştırma Talimatlarını okuyun. Model numarasıCZ-RTC5BTüm iç üniteler için Çalıştırma Uzaktan Kumandaya birlikte verilen Çalıştırma Talimatlarına bakın. +DYDJLULúL+DYDJLULúL+DYDJLULúL+DYDoÕNÕúÕ+DYDoÕNÕúÕ+DYDoÕNÕúÕ PZH2 (36, 50, 60 tipi) PZH2 (71 tipi) PZH2 (100,125,140 tipi) PZ2 (60, 71 tipi) PZ2 (100, 125, 140 tipi) PE2 (36, 50, 60 tipi) PE1 (71 tipi) PE1 (100,125,140 tipi) PEY1 (140 tipi) PEY2 (60, 71 tipi) PEY1 (100, 125 tipi) +DYDoÕNÕúNDQDOÕ+DYDoÕNÕúÕ]JDUDVÕ$VNÕFÕYDWDVÕ%D÷ODQWÕFÕYDWDVÕ7HGDULNHGLOHQVDKDøoQLWH7DYDQPDO]HPHVL(Tüm iç üniteler için) PTW18_C8041-3090_OI.indb 78PTW18_C8041-3090_OI.indb 78 10/15/2018 10:43:22 AM10/15/2018 10:43:22 AM79

Güvenliğiniz için, temizlik gerçekleştirmeden önce klimayı kapalı konuma getirdiğinizden ve gücü kestiğinizden emin olun. (Aks takdirde, fanın yüksek devirde dönmesi nedeniyle elektrik çarpması veya yaralanmalar meydana gelebilir.) İç ünitenin üzerine su dökmeyin. (Aksi takdirde, dahili bileşenler hasar görebilir veya elektrik çarpabilir.) İKAZ

Keskin kimyasallar gibi çözücüleri asla kullanmayın. Ayrıca, plastik parçaları çok sıcak su kullanarak silmeyin. (Aksi takdirde, deformasyon veya renk değişikliği meydana gelebilir.)

Bazı kenarlar ve pervaneler keskindir. Bu parçaları temizlerken dikkatli olun. (Yaralanmalar meydana gelebilir.) Yüksekteki bir iç üniteyi temizlerken sağlam bir tabure veya merdiven kullanın.

Dış ünitenin iç bobini veya diğer bileşenleri düzenli olarak temizlenmelidir.

• Satıcınıza veya servis merkezinize danışın. Enerji Tasarrufuyla İlgili İpuçları Şunlardan kaçının:

Ünitenin hava girişini ve çıkışını engellemeyin. (Bunlardan biri engellenirse ünite doğru şekilde çalışmaz ve arızalara neden olabilir.)

Soğutma modu sırasında odaya doğrudan güneş ışığı girmesini engellemek için güneşlik, panjur veya perde kullanın. Şunları yapın:

Hava fi ltresini daima temiz tutun. (Tıkalı bir hava fi ltresi, ünitenin performansı olumsuz etkiler.) → “Bakım”

Soğutulmuş veya ısıtılmış havanın kaçmasını önlemek için pencereleri, kapıları veya diğer açıklıkları kapalı tutun. Isıtma performansı

Bu klima, ısıtma için dış ortam havasını kullandığından ısıtma performansı, dış ortam sıcaklığı düştükçe azalır. (Isı pompası sistemi nedeniyle)

• Bu durumda başka bir ısıtma cihazı kullanın. Defrost

Bu cihaz dış ünitede oluşan buzu eritmek için defrost işlemini başlatabilir. 1 Defrost başladığında: İç ünite fanı durur (veya fan devri yavaşlar). → “” (BEKLEME) simgesi görüntülenir. 2 Isıtmaya birkaç dakika sonra kaldığı yerden devam edilir: İç ünite ısı eşanjörü bobini yeterince ısınıncaya kadar iç ünite fanı kapalı konumda kalır (veya çok düşük bir fan devrinde çalışır).→ “” (BEKLEME) simgesi görüntülenir. 3 Defrost tamamlandığında: İç ünite fanı çalışmaya başlar. → “” (BEKLEME) simgesi kaybolur. Çalıştırma Mekanizması “NEM ALMA” modu

Oda ısısı ayarlanan dereceye geldiğinde, dış ünite otomatik olarak açılıp kapanma döngüsüne başlar.

Dış ünite kapalı konuma geldiğinde iç ünite fanı da durur. (Odadaki nemin tekrar yükselmesini önlemek için)

Oda sıcaklığı ayarlanan dereceye gelmek üzereyken, fan devri otomatik olarak “idame” (hafi f rüzgar) ayarına gelir.

Dış mekanda “KURU” çalışma mümkün değildir sıcaklık 15°C veya daha az. Ünite çalışırken elektrik kesilirse Geçici bir elektrik kesintisinin ardından ünite otomatik olarak çalışmaya devam ederse, elektrik kesintisinden önceki ayarları kullanır. Hava Filtresi Bakımı (Sahada Tedarik) Kablolu kumandanın ekranında (Filtre) simgesi görüntülendiğinde bayinize veya yetkili servis merkezine danışın.

Semptom Nedeni İşlem Güç açık konumda olduğu halde klima çalışmıyor. Elektrik kesintisi veya elektrik kesintisi sonrası.Uzaktan kumanda üzerindeki AÇMA/KAPAMA düğmesine basın. Çalıştırma (güç) düğmesi kapalıdır.

• Kesici kapalı konumdaysa, gücü açık konuma getirin.
• Güç kesici devreye girmişse, açık konuma getirmeden önce satıcıya danışın. Sigorta patlamıştır. Satıcınızla irtibat kurun. Soğutma veya ısıtma performansı düşük İç ve dış ünitelerin hava girişi veya hava çıkışı tozla tıkanmıştır. Tozu temizleyin. Rüzgar hızı anahtarı “Düşük” olarak ayarlandı.“Yüksek” veya “Güçlü” olarak ayarlayın.Uygun olmayan sıcaklık ayarlarıBkz. “Enerji Tasarrufuyla İlgili İpuçları”. Soğutma modunda oda doğrudan güneş ışığına maruz kalıyordur. Kapılar veya pencereler açıktır. Hava fi ltresi tıkalıdır. Bkz. “Bakım”. Soğutma modunda odada çok fazla ısı kaynağı kullanılıyordur. Mümkün olduğunca az sayı da ısı kaynağı bulundurun ve bunların çalışma süresini sınırlandırın. Soğutma modunda odada çok fazlasayıda insan vardır. Sıcaklık ayarını düşürün veya “Yüksek” veya “Güçlü” konumuna getirin. “Servis Talep Etmeden Önce” ve “Sorun Giderme” bölümlerinde açıklanan her bir maddeyi kontrol etmenize rağmen klimanız hala düzgün çalışmıyorsa

Çalışmayı derhal durdurun ve gücü kapalı konuma getirin. Daha sonra satıcınızla irtibat kurarak seri numaranızı ve yaşadığınız sorunu bildirin. Ayrıca, uzaktan kumandanın LCD ekranında kontrol işareti ve rakamlarla birlikte E, F, H, L ve P harfl eri görüntülenip görüntülenmediğini de bildirin.
