Ürün Tipi	Split klima, iç ünite
Marka	Panasonic
Model	S90MU2E5BN
Soğutucu Akışkan	R32 (yanıcı)
Elektrik Beslemesi	230 V ~ 50 Hz (tek fazlı)
Boyutlar (iç ünite)	Yaklaşık 300 x 800 x 200 mm
Ağırlık (iç ünite)	Yaklaşık 15 kg
Çalışma Modları	Soğutma, ısıtma, nem alma (DRY), havalandırma
Özel Fonksiyonlar	nanoe X (hava temizleme), otomatik buz çözme, arıza sonrası otomatik yeniden başlatma
Soğutucu Kaçak Algılama Sensörü	İsteğe bağlı (R32 kaçak sensörü)
Temizlik	İç üniteyi yumuşak, kuru veya hafif nemli bir bezle silin; su veya solvent kullanmayın
Dış Ünite Bakımı	Serpantin temizliğini bir profesyonele bırakın
Güvenlik	Temizlik öncesi elektriği kesin; delmeyin veya yakmayın; kaçak akım korumalı özel bir devre kullanın
Çalışma Sıcaklığı	Isıtma: dış ortam -15°C'ye kadar; soğutma: dış ortam 43°C'ye kadar
Enerji Verimlilik Sınıfı	Belirtilmemiş (ticari model, etikete bakın)
Yedek Parçalar	Yetkili bir satıcı veya Panasonic teknik servisi ile iletişime geçin
Onarılabilirlik	Kendiniz tamir etmeyin; bir profesyonele başvurun
Garanti	Cihazla birlikte verilen garanti koşullarına bakın
Menşei	Panasonic tarafından üretilmiştir

Sık sorulan sorular - S90MU2E5BN PANASONIC

Bu klima hangi tip soğutucu akışkan kullanır?

Bu model, yanıcı olan R32 soğutucu akışkanını kullanır. Lütfen kılavuzda belirtilen güvenlik önlemlerine uyun.

İç ünite nasıl temizlenir?

Cihazı kapatın ve fişini çekin. Yüzeyi yumuşak, kuru bir bezle silin. İnatçı lekeler için hafifçe ılık suyla nemlendirilmiş bir bez kullanın. Üniteye asla su dökmeyin ve solvent kullanmayın.

J01 alarm ışığı yanarsa ne yapmalıyım?

J01 alarmı, soğutucu kaçak algılama sensörü veya kablolaması ile ilgili bir sorun olduğunu gösterir. Derhal teknik servisi arayın; bir kaçak tespit edilemeyebilir.

Uzatma kablosu kullanabilir miyim?

Hayır, uzatma kablosu, değiştirilmiş veya belirtilmemiş bir kablo kullanımı yasaktır çünkü aşırı ısınmaya veya yangına neden olabilir. Özel bir priz kullanın.

nanoe X fonksiyonu nasıl etkinleştirilir?

nanoe X fonksiyonu, uzaktan kumandadaki özel düğme veya ayarlar aracılığıyla etkinleştirilir. Havayı temizlemek için serbest radikaller üretir. Kılavuzun ilgili bölümüne bakın.

Klima kışın yeterince ısıtmıyor, ne yapmalıyım?

Isıtma performansı aşırı soğukta düşer. Dış ortam sıcaklığı çok düşükse, ek bir ısıtıcı kullanın. Cihaz otomatik olarak buz çözer; döngünün bitmesini bekleyin.

Arıza durumunda cihazı kendim tamir edebilir miyim?

Hayır, kendiniz tamir etmeye çalışmayın. Herhangi bir onarım veya imha için yetkili bir satıcı veya teknik servisle iletişime geçin.

Kurulum için gereken oda boyutunu nasıl öğrenebilirim?

Oda, soğutucu akışkan yüküne karşılık gelen minimum bir alana sahip olmalıdır. Kurulumcudan oda alanını ve soğutucu akışkan miktarını isteyin. Kurulum talimatlarına bakın.

Yanık kokusu gelirse ne yapmalıyım?

Cihazı derhal durdurun, elektriği kesin (şalter) ve teknik servisi arayın. Bu, bir elektrik arızası veya yangın başlangıcı belirtisi olabilir.

Cihazın imhası nasıl yapılır?

Cihazı evsel çöplerle birlikte atmayın. Yerel mevzuata uygun olarak elektrikli ve elektronik ekipman atıkları (AEEE) için bir toplama noktasına bırakılmalıdır.

KULLANIM KILAVUZU S90MU2E5BN PANASONIC

Üniteyi çalıştırmadan önce bu çalıştırma talimatlarını dikkatlice okuyun ve daha sonra başvurmak üzere saklayın. Bu kitapçıkta temel olarak güvenlikle ilgili bilgiler ve mevzuat bilgileri açıklanmıştır. Çalıştırma ile ilgili açıklamalar için lütfen matriks 2D barkotunu okutun ve ayrıntılı kılavuzlara bakın.

РУССКИЙ

53 \~ 57

Bu Panasonic ürününü satın aldığınız için teşekkür ederiz. Bu ürün ticari bir klima iç ünitesidir. Montaj Talimatları ektedir.

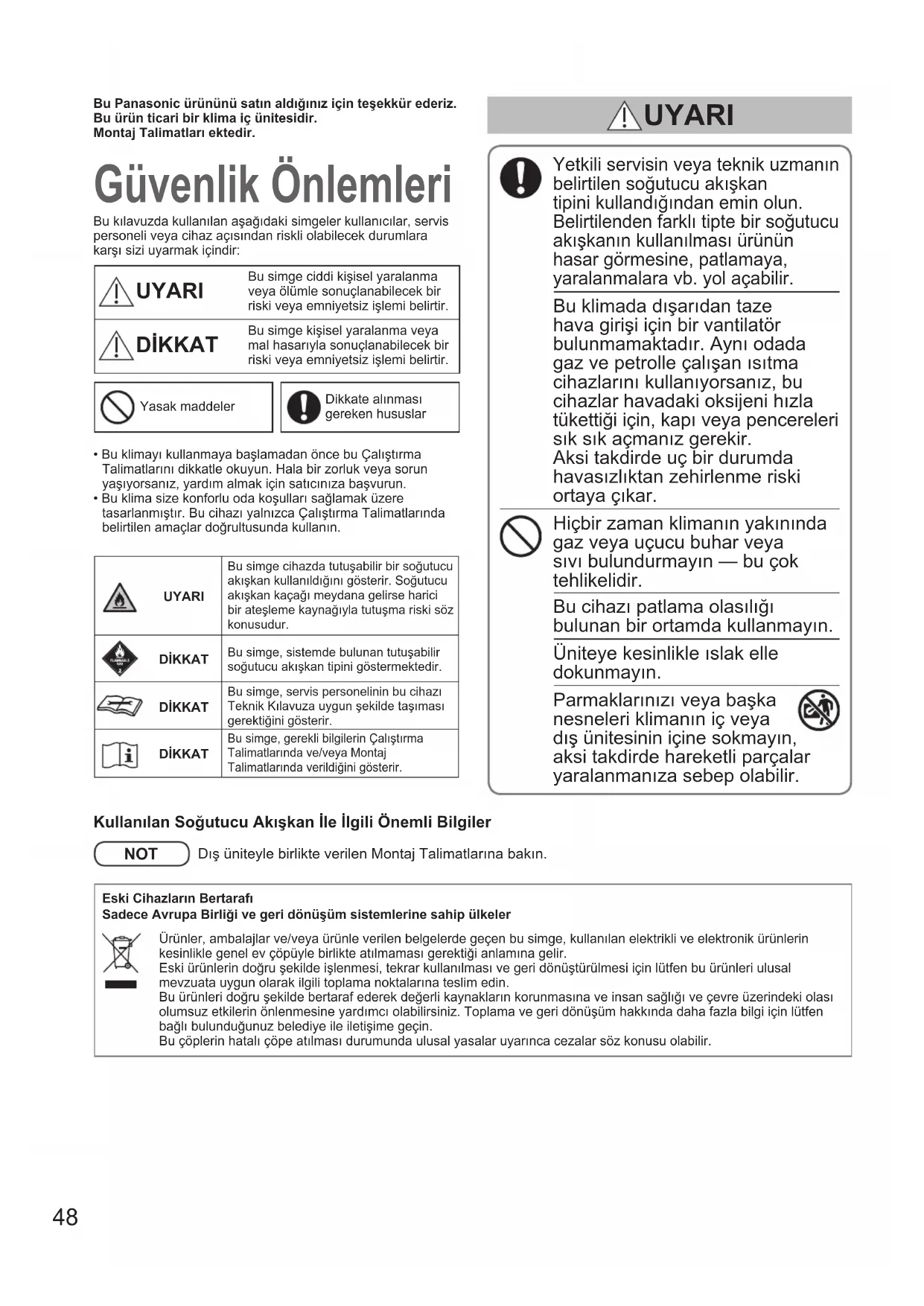

Güvenlik Önlemleri

Bu kılavuzda kullanılan aşağıdaki simgeler kullanıcılar, servis personeli veya cihaz açısından riskli olabilecek durumlara karşı sizi uyarmak içindir:

	UYARI	Bu simge ciddi kişisel yaralanma veya ölümle sonuçlanabilecek bir riski veya emniyetsiz işlemi belirtir.
	DİKKAT	Bu simge kişisel yaralanma veya mal hasarıyla sonuçlanabilecek bir riski veya emniyetsiz işlemi belirtir.
	Yasak maddeler	Dikkate alınması gereken hususlar

• Bu klimayı kullanmaya başlamadan önce bu Çalıştırma Talimatlarını dikkatle okuyun. Hala bir zorluk veya sorun yaşıyorsanız, yardım almak için satıcınıza başvurun.
• Bu klima size konforlu oda koşulları sağlamak üzere tasarlanmıştır. Bu cihazı yalnızca Çalıştırma Talimatlarında belirtilen amaçlar doğrultusunda kullanın.

	UYARI	Bu simge cihazda tutuşabilir bir soğutucu akışkan kullanıldığıni gösterir. Soğutucu akışkan kaçağı meydana gelirse harici bir ateşleme kaynağıyla tutuşma riski söz konusudur.
	DİKKAT	Bu simge, sistemde bulunan tutuşabilir soğutucu akışkan tipini göstermektedir.
	DİKKAT	Bu simge, servis personelinin bu cihazı Teknik Kılavuza uygun şekilde taşıması gerektiğini gösterir.
	DİKKAT	Bu simge, gerekli bilgilerin Çalıştırma Talimatlarında ve/veya Montaj Talimatlarında verildiğini gösterir.

!	Yetkili servisin veya teknik uzmanın belirtilen soğutucu akışkan tipini kullandığından emin olun. Belirtilenden farklı tipte bir soğutucu akışkanın kullanılması ürünün hasar görmesine, patlamaya, yaralanmalara vb. yol açabilir.
	Bu klimada dışarıdan taze hava girişi için bir vantilatör bulunmamaktadır. Aynı odada gaz ve petrolle çalışan ısıtma cihazlarını kullanıyorsanız, bu cihazlar havadaki oksijeni hızla tükettiği için, kapı veya pencereleri sık sık açmanız gerekir. Aksi takdirde uç bir durumda havasızlıktan zehirlenme riski ortaya çıkar.
#	Hiçbir zaman klimanın yakınında gaz veya uçucu buhar veya sıvı bulundurmayın — bu çok tehlikelidir.
	Bu cihazı patlama olasılığı bulunan bir ortamda kullanmayın.
	Üniteye kesinlikle ıslak elle dokunmayın.
	Parmaklarınızı veya başka nesneleri klimanın iç veya dış ünitesinin içine sokmayın, aksi takdirde hareketli parçalar yaralanmanıza sebep olabilir.

Kullanılan Soğutucu Akışkan İle İlgili Önemli Bilgiler

NOT

Dış üniteyle birlikte verilen Montaj Talimatlarına bakın.

Eski Cihazların Bertarafı

Sadece Avrupa Birliği ve geri dönüşüm sistemlerine sahip ülkeler

Ürünler, ambalajlar ve/veya ürünle verilen belgelerde geçen bu simge, kullanılan elektrikli ve elektronik ürünlerin kesinlikle genel ev çöpüyle birlikte atılmaması gerektiği anlamına gelir.

Eski ürünlerin doğru şekilde işlenmesi, tekrar kullanılması ve geri dönüştürülmesi için lütfen bu ürünleri ulusal mevzuata uygun olarak ilgili toplama noktalarına teslim edin.

Bu ürünleri doğru şekilde bertaraf ederek değerli kaynakların korunmasına ve insan sağlığı ve çevre üzerindeki olası olumsuz etkilerin önlenmesine yardımcı olabilirsiniz. Toplama ve geri dönüşüm hakkında daha fazla bilgi için lütfen bağlı bulunduğunuz belediye ile iletişime geçin.

Bu çöplerin hatalı çöpe atılması durumunda ulusal yasalar uyarınca cezalar söz konusu olabilir.

Soğutucu akışkan ateşle temas ederse zehirli gazlar açığa çıkar.

Emniyetiniz için temizlik veya bakım işlemlerinden önce klimayı kapalı konuma getirdiğinizden ve elektriği kestiğinizden emin olun.

Acil bir durumda klimanın elektriğini kesmek için fişi prizden çekin veya sigortayı kapatın veya güç kesme cihazını kapalı konuma getirin.

Ulusal ve/veya yerel mevzuata uygun olarak bertaraf edin.

Bu ürün hiçbir koşul altında modifiye edilmemeli veya sökülmemelidir. Üzerinde değişiklik yapılan veya sökülen bir ünite yangın, elektrik şoku veya yaralanmalara yol açabilir.

İç ve dış üniteler kullanıcılar tarafından temizlememelidir. Temizlik işlemi için yetkili satıcı veya teknik uzmana başvurun.

Bu cihazın arızalanması durumunda kendiniz onarmaya çalışmayın. Onarım ve elden çıkarma için yetkili satıcı veya teknik uzmana başvurun.

Her üniteyle, yalnızca bu üniteyi besleyen bir priz kullanın ve her hat üzerinde bir elektrik bağlantısı kesici, toprak kaçağı devre kesici (ELCB) veya aşırı akım koruması için artık akım cihazı (RCD) kullanılmalıdır.

Her üniteyle, yalnızca bu üniteyi besleyen bir priz kullanılmalı ve sabit kablolama üzerinde tüm kutuplarda kablolama kurallarıyla uyumlu kontak kesici araçlar kullanılmalıdır.

Yalıtım kaçaklarından kaynaklanabilecek tehlikelerin önlenmesi için ünite mutlaka topraklanmalıdır.

Aşırı ısınmaya ve yangına neden olmamak için, üzerinde değişiklik yapılmış kabloları, bağlantı kablolarını, uzatma kablolarını veya ilgili değerleri karşılamayan kabloları kesinlikle kullanmayın.

Cihaz kesinlikle sürekli aktif ateşleme kaynaklarının (ör. açık alev, gazla çalışan bir cihaz veya elektrikli ısıtıcı) bulunduğu bir odada saklanmamalıdır.

Soğutucu akışkanların koku içermeyebileceğine dikkat edin.

Tutuşabilir soğutucu akışkanların kullanıldığı cihazın monte edildiği alan havalandırılmıyorsa yangın veya patlama tehlikelerinin ortadan kaldırılması için bu alan, soğutucu akışkan kaçağı durumunda gazların birikmesini önleyecek bir yapıda olmalıdır.

Cihaz, çalıştırma için belirtilen oda yüzölçümüne uygun büyüklükteki bir odada, iyi havalandırılan bir alanda saklanmalıdır.

Ünite monte edildikten sonra montöre mutlaka ünitenin monte edildiği odanın zemin alanını ve soğutucu akışkan şarj miktarını sorun.

Ünite veya oda bölmesi değiştirilirse mutlaka satış temsilcinize veya servis merkezine danışın.

Defrost sürecini hızlandırmak veya temizlik yapmak için üretici tarafından belirtilenler dışında başka yöntem kullanmayın.

Delmeyin ve yakmayın.

Mekanik havalandırma gerektiren durumlarda havalandırma açıklıklarının engellenmemesine dikkat edilmelidir.

Cihaz kesinlikle sürekli aktif açık alevin (ör. çalışan gazlı cihaz) ve ateşleme kaynaklarının (ör. çalışan elektrikli ısıtıcı) bulunduğu bir odada saklanmamalıdır.

Herhangi bir anormallik/arıza oluşursa ürünü kullanmayı bırakın ve elektrik bağlantısını kesin veya devre kesicisini kapatın. (Duman/yangın/elektrik çarpması riski)

Anormallik/arıza örnekleri:

• Toprak kaçağı devre kesici (ELCB) sık sık devreye giriyor.
• Ürün açık konuma getirildiğinde bazen çalışmaya başlamıyor.
• Kablo hareket edince bazen elektrik kesiliyor.
• Çalışma esnasında yanık kokusu veya anormal ses duyuluyor.
• Gövde deforme olmuş veya anormal derecede sıcak.
• İç üniteden su damlıyor.
• Elektrik kablosu veya fişi anormal derecede ısınıyor.
  • Fan devri kontrol edilemiyor.
• Unite çalıştırmak üzere açılsa bile hemen kapanıyor.
  Bakım/onarım için satıcınıza başvurun.

Opsiyonel “R32 soğutucu akışkan kaçak tespit sensörü”, soğutucu akışkan kaçağı tespit ederse uzaktan kumandada P08 alarmı ve kontrol işareti görüntülenir ve soğutucu akışkanın durgunlaşmasını önlemek için iç ünite fanı çalışır ve uzaktan kumandadaki AÇMA/KAPAMA düğmesine bassanız dahi durmaz. Böyle bir durumda toprak kaçağı devre kesicisini (ELCB) kapalı konuma getirmeyin, odayı havalandırın ve derhal servis merkeziyle iletişime geçin. Ayrıca, soğutucu akışkanın tutuşmasına neden olabilecek fırın vb. cihazlar kullanmayın.

Ünitenin üstüne oturmayın veya basmayın. Kazayla düşebilirsiniz.

R32 soğutucu akışkanı kullanılıyororsa ve R32 soğutucu akışkan kaçağı tespit sensörü, iç üniteye bağlıysa bir anormallik veya arıza belirtisi olmadığı sürece kısa süreli bakım çalışmaları dışında iç ünitenin toprak kaçağı devre kesicisini (ELCB) kapalı konuma getirmeyin. (Toprak kaçağı devre kesicisi (ELCB) kapalı konuma getirildiğinde R32 soğutucu akışkan kaçak tespit sensörü, soğutucu akışkan kaçaklarında soğutucu akışkan kaçağını tespit edemez ve bu da zehirli gazlar çıkmasına ve yangına neden olabilir.)

Yangına veya soğutucu akışkan kaçağının yanlış tespit edilmesine neden olabileceğinden iç ünite ve R32 soğutucu akışkan kaçak tespit sensörünün yakınında aşağıdaki cihazları ve bileşenleri kullanmayın.

• Tutuşabilir gazlar (propan, metan vb.) kullanan gazlı ekipmanlar
• Böcek ilaçları ve saç spreyi gibi tutuşabilir gazlar (LPG vb.)
• Siloksan bulunan spreyler, ilaçlar, kimyasal maddeler, boyalar vb.

! UYARI

J01 alarm ekranı görüntülenirse R32 soğutucu akışkan kaçak tespit sensörü veya bunun iç üniteyle kablo bağlantısı ile ilgili bir sorun vardır. Derhal servis merkeziyle iletişime geçin. (Soğutucu akışkan kaçakları tespit edilemeyebilir.)

J02 alarm ekranı görüntülenirse R32 soğutucu akışkan kaçak tespit sensörünün sensör kartının kullanım ömrü dolmuştur. Sensör kartını değiştirmek için mümkün olan en kısa sürede servis merkeziyle iletişime geçin. (Sensör kartı değiştirilmeden kullanılırsa sensör bozulabilir ve soğutucu akışkan kaçakları doğru şekilde tespit edilemeyebilir.)

! DİKKAT

Bu cihaz uzman veya eğitimli kişiler tarafından mağazalarda, aydınlatma endüstrisinde, çiftliklerde veya benzeri ticari amaçlarla kullanım için tasarlanmıştır.

Yangın alarmı ve hava çıkışı ünitenin en az 1,5 m uzağında tutulmalıdır.

Odada bebekler ve yatağa bağımlı hastalar varsa odayı çok fazla ısıtmayın ve soğutmayın.

! DİKKAT

Bu cihaz 8 yaşında ve daha büyük

çocuklar tarafından, fiziksel, duyusal veya zihinsel yetenekleri kısıtlı veya deneyimsiz ve bilgi sahibi olmayan kişiler tarafından, cihazın emniyetli bir biçimde kullanımı için gerekli talimatların verilmiş olması ve riskleri anlamaları şartıyla kullanılabilir.

Çocuklar bu cihazla oynamamalıdır.

Temizlik ve kullanıcı bakım işlemlerini

çocuklar tek başlarına yapmamalıdır.

Klimayı açık veya kapalı konuma getirmek için ana güç düğmesi kullanmayın. AÇMA/KAPAMA düğmesini kullanın.

Dış ünitenin hava çıkışına kesinlikle hiçbir şey yapıştırmayın. İçindeki fan yüksek hızda döndüğünden tehlikeli sonuçlar doğurabilir.

Dış ünitenin hava girişine ve keskin alüminyum kanatlara dokunmayın. Aksi takdirde yaralanabilirsiniz.

FAN GÖVDESİNE kesinlikle hiçbirşehir yapıştırmayın.

Yaralanabilirsiniz ve ünite hasar görebilir.

Bir soğutucu akışkan kaçağı tespit ettiğinde otomatik olarak döneceğinden fana dokunmayın. Aksi takdirde yaralanabilirsiniz.

iKAZ

• Cihaz, olası mekanik hasarları önleyecek şekilde saklanmalıdır.
• Gök gürültülü havalarda kompresörün çalışması zaman zaman durabilir. Bu, mekanik bir arıza değildir. Ünite birkaç dakika sonra otomatik olarak normal çalışmaya başlar.
• İngilizce metin orijinal talimatlardır. Diğer diller, orijinal talimatların çevirileridir.

Bakım

! UYARI

• Güvenliğiniz için, temizlik gerçekleştirmeden önce klimayı kapalı konuma getirdiğinizden ve gücü kestiğinizden emin olun. (Aks takdirde, fanın yüksek devirde dönmesi nedeniyle elektrik çarpması veya yaralanmalar meydana gelebilir.)
• İç ünitenin üzerine su dökmeyin. (Aksi takdirde, dahili bileşenler hasar görebilir veya elektrik çarpabilir.)

! DİKKAT

• Keskin kimyasallar gibi çözüculeri asla kullanmayın. Ayrıca, plastik parçaları çok sıcak su kullanarak silmeyin. (Aksi takdirde, deformasyon veya renk değişikliği meydana gelebilir.)
• Bazı metal kenarlar ve kanatlar keskindir. Bu parçaları temizlerken dikkatli olun. (Yaralanmalar meydana gelebilir.)
• Yüksekteki bir iç üniteyi temizlerken sağlam bir tabure veya merdiven kullanın.

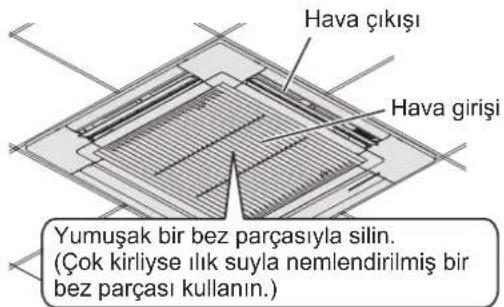

■ İç ünite (ör. Tip U2)

Hava çıkışı Hava girişi Yumuşak bir bez parçasıyla silin. (Çok kirliyse ılık suyla nemlendirilmiş bir bez parçası kullanın.)

■ Dis ünite

Dış ünitenin iç serpantini ve diğer bileşenleri düzenli olarak temizlenmelidir.

- Saticiniza veya servis merkezinize danışın.

Çalıştırma Mekanizması

Isitma performansi

• Bu klima, ıstıma için dış ortam havasını kullanmaktadır, bu nedenle ıstıma performansı, dış ortam sıcaklığı düştükçe azalır.
  → Isıtma yetersizse lütfen ilave bir ısıtma cihazı kullanın.

Defrost

- Bu cihaz dış ünitede oluşan buzu eritmek için defrost işlemini başlatabilir.

①Defrost başladığında: İç ünite fanı durur (veya fan devri yavaşlar).

→ “” (BEKLEME) simgesi görüntülenir.

②Isıtmaya birkaç dakika sonra kaldığı yerden devam edilir: İç ünite ısı eşanjörü bobini yeterince ısınıncaya kadar iç ünite fanı kapalı konumda kalır (veya çok düşük bir fan devrinde çalışır).

→ “” (BEKLEME) simgesi görüntülenir.

③Defrost tamamlandığında: İç ünite fanı çalışmaya başlar.

→ “☐” (BEKLEME) simgesi kaybolur.

■ "DRY" (NEM ALMA) modu

• Oda ısısı ayarlanan dereceye geldiğinde, dış ünite otomatik olarak açılıp kapanma döngüsüne başlar.
• Oda ısisı ayarlanan dereceye gelmek üzereyken, fan hızı otomatik olarak "meltem" (hafif rüzgar) ayarına gelir.

■ Ünite çalışırken elektrik kesilirse

Ünite otomatik olarak çalışmaya devam eder. Elektrik kesintisi öncesindeki çalışma ayarları kullanılır.

iKAZ

Klima bir biyosidal ürün içerir.

Klimaya takılı olan bir cihaz tarafından üretilen serbest radikaller belirli türlerde bakteriler, virüsler ve küfler vb. gibi kirleticileri etkisiz hale getirme yeteneğine sahiptir.

Aktif maddeler: ortam havasından veya sudan dolayı sahada ortaya çıkan serbest radikaller Kullanım: Bu cihaz işlevi, "nanoe X" düğmesi kullanılarak veya "nanoe X" düğmesi yoksa uzaktan kumanda ayarlarıyla AÇIK / KAPALI duruma getirilebilir. Daha fazla bilgi için lütfen "Nasıl Kullanılır" bölümüne bakın.

Lütfen ön sayfadaki matriks iki boyutlu (2D) barkotu okutun ve ayrıntılı kullanım talimatlarını okuyun.

(Türkçe) • Ürün Bilgisi

Klimanızla ilgili bir sorun veya sorunuz varsa, aşağıdaki bilgilere gerek duyacaksınız. Model ve seri numaraları değer etiketinde yazılıdır.

(Türkçe) Model numarası / Seri numarası / Satın alma tarihi / Saticının adresi / Telefon numarası
