Produkttyp	Split-Klimagerät, Innengerät
Marke	Panasonic
Modell	S90MU2E5BN
Kältemittel	R32 (brennbar)
Stromversorgung	230 V ~ 50 Hz (einphasig)
Abmessungen (Innengerät)	Ca. 300 x 800 x 200 mm
Gewicht (Innengerät)	Ca. 15 kg
Betriebsarten	Kühlen, Heizen, Entfeuchten (DRY), Lüften
Sonderfunktionen	nanoe X (Luftreinigung), automatische Abtauung, automatischer Neustart nach Stromausfall
Kältemittel-Leckagesensor	Optional (R32-Leckagesensor)
Reinigung	Innengerät mit einem weichen, trockenen oder feuchten Tuch abwischen; kein Wasser oder Lösungsmittel verwenden
Wartung des Außengeräts	Die Reinigung der Schlangen einem Fachmann überlassen
Sicherheit	Vor der Reinigung spannungsfrei schalten; nicht durchbohren oder verbrennen; einen eigenen Stromkreis mit Fehlerstromschutzschalter verwenden
Betriebstemperatur	Heizen: bis -15°C Außentemperatur; Kühlen: bis 43°C Außentemperatur
Energieeffizienzklasse	Nicht angegeben (kommerzielles Modell, siehe Etikett)
Ersatzteile	Kontaktieren Sie einen autorisierten Händler oder den Panasonic-Kundendienst
Reparierbarkeit	Nicht selbst reparieren; einen Fachmann hinzuziehen
Garantie	Siehe die mitgelieferten Garantiebedingungen
Herkunft	Hergestellt von Panasonic

Häufig gestellte Fragen - S90MU2E5BN PANASONIC

Welches Kältemittel verwendet dieses Klimagerät?

Dieses Modell verwendet das Kältemittel R32, das brennbar ist. Bitte beachten Sie die in der Anleitung genannten Sicherheitsvorkehrungen.

Wie reinige ich das Innengerät?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Wischen Sie die Oberfläche mit einem weichen, trockenen Tuch ab. Bei hartnäckigen Flecken verwenden Sie ein leicht mit warmem Wasser angefeuchtetes Tuch. Gießen Sie niemals Wasser auf das Gerät und verwenden Sie keine Lösungsmittel.

Was tun, wenn die Alarmleuchte J01 leuchtet?

Der Alarm J01 weist auf ein Problem mit dem Kältemittel-Leckagesensor oder dessen Verkabelung hin. Kontaktieren Sie sofort den Kundendienst; ein Leck könnte möglicherweise nicht erkannt werden.

Kann ich ein Verlängerungskabel verwenden?

Nein, die Verwendung eines Verlängerungskabels, eines modifizierten oder nicht spezifizierten Kabels ist verboten, da es zu Überhitzung oder Brand führen kann. Verwenden Sie eine dedizierte Steckdose.

Wie aktiviere ich die nanoe X Funktion?

Die nanoe X Funktion wird über die entsprechende Taste auf der Fernbedienung oder in den Einstellungen aktiviert. Sie erzeugt freie Radikale zur Luftreinigung. Lesen Sie den entsprechenden Abschnitt im Handbuch.

Das Klimagerät heizt im Winter nicht genug, was tun?

Die Heizleistung nimmt bei starker Kälte ab. Wenn die Außentemperatur sehr niedrig ist, verwenden Sie eine zusätzliche Heizung. Das Gerät taut automatisch ab; warten Sie das Ende des Zyklus ab.

Kann ich das Gerät bei einer Störung selbst reparieren?

Nein, versuchen Sie nicht, es selbst zu reparieren. Kontaktieren Sie einen autorisierten Händler oder den Kundendienst für Reparaturen oder Entsorgung.

Wie erfahre ich die erforderliche Raumgröße für die Installation?

Der Raum muss eine Mindestfläche entsprechend der Kältemittelfüllung haben. Fragen Sie den Installateur nach der Raumfläche und der Kältemittelmenge. Beachten Sie die Installationsanleitung.

Was tun, wenn ein verbrannt riechender Geruch entsteht?

Schalten Sie das Gerät sofort aus, unterbrechen Sie die Stromversorgung (Sicherung) und kontaktieren Sie den Kundendienst. Dies kann auf einen elektrischen Fehler oder einen beginnenden Brand hinweisen.

Wie entsorge ich das Gerät?

Entsorgen Sie das Gerät nicht im Hausmüll. Es muss an einer Sammelstelle für Elektro- und Elektronik-Altgeräte (WEEE) gemäß den örtlichen Vorschriften abgegeben werden.

BEDIENUNGSANLEITUNG S90MU2E5BN PANASONIC

Lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme der Einheit und bewahren Sie sie dann zum späteren Nachschlagen auf. Diese Broschüre beschreibt hauptsächlich sicherheitsrelevante und regulatorische Angelegenheiten. Für Erläuterungen, die den Betrieb betreffen, scannen Sie bitte den Matrix-2D-Barcode und beziehen sich auf die detaillierten Handbücher.

ITALIANO

23\~27

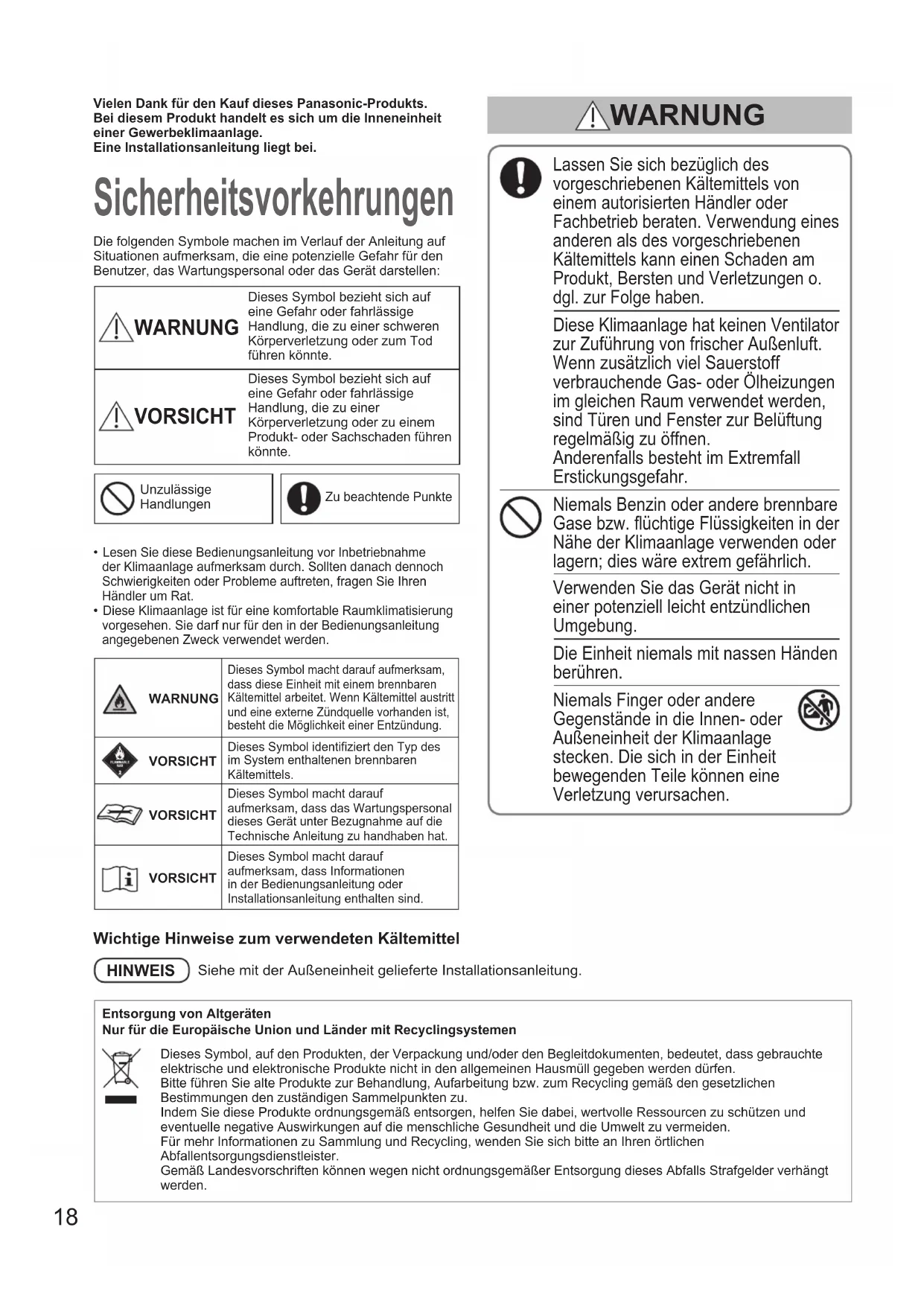

Vielen Dank für den Kauf dieses Panasonic-Produkts. Bei diesem Produkt handelt es sich um die Inneneinheit einer Gewerbeklimaanlage.

Eine Installationsanleitung liegt bei.

Sicherheitsvorkehrungen

Die folgenden Symbole machen im Verlauf der Anleitung auf Situationen aufmerksam, die eine potenzielle Gefahr für den Benutzer, das Wartungspersonal oder das Gerät darstellen:

!WARNUNG	Dieses Symbol bezieht sich auf eine Gefahr oder fahrlässige Handlung, die zu einer schweren Körperverletzung oder zum Tod führen könnte.
!VORSICHT	Dieses Symbol bezieht sich auf eine Gefahr oder fahrlässige Handlung, die zu einer Körperverletzung oder zu einem Produkt- oder Sachschaden führen könnte.

Unzulässige Handlungen

Zu beachtende Punkte

• Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme der Klimaanlage aufmerksam durch. Sollten danach dennoch Schwierigkeiten oder Probleme auftreten, fragen Sie Ihren Händler um Rat.
• Diese Klimaanlage ist für eine komfortable Raumklimatisierung vorgesehen. Sie darf nur für den in der Bedienungsanleitung angegebenen Zweck verwendet werden.

	WARNUNG	Dieses Symbol macht darauf aufmerksam, dass diese Einheit mit einem brennbaren Kältemittel arbeitet. Wenn Kältemittel austritt und eine externe Zündquelle vorhanden ist, besteht die Möglichkeit einer Entzündung.
	VORSICHT	Dieses Symbol identifiziert den Typ des im System enthaltenen brennbaren Kältemittels.
	VORSICHT	Dieses Symbol macht darauf aufmerksam, dass das Wartungspersonal dieses Gerät unter Bezugnahme auf die Technische Anleitung zu handhaben hat.
	VORSICHT	Dieses Symbol macht darauf aufmerksam, dass Informationen in der Bedienungsanleitung oder Installationsanleitung enthalten sind.

! WARNING

Lassen Sie sich bezüglich des vorgeschriebenen Kältemittels von einem autorisierten Händler oder Fachbetrieb beraten. Verwendung eines anderen als des vorgeschriebenen Kältemittels kann einen Schaden am Produkt, Bersten und Verletzungen o. dgl. zur Folge haben.

Diese Klimaanlage hat keinen Ventilator zur Zuführung von frischer Außenluft. Wenn zusätzlich viel Sauerstoff verbrauchende Gas- oder Ölheizungen im gleichen Raum verwendet werden, sind Türen und Fenster zur Belüftung regelmäßig zu öffnen. Anderenfalls besteht im Extremfall Erstickungsgefahr.

Niemals Benzin oder andere brennbare Gase bzw. flüchtige Flüssigkeiten in der Nähe der Klimaanlage verwenden oder lagern; dies wäre extrem gefährlich.

Verwenden Sie das Gerät nicht in einer potenziell leicht entzündlichen Umgebung.

Die Einheit niemals mit nassen Händen berühren.

Niemals Finger oder andere Gegenstände in die Innen- oder Außeneinheit der Klimaanlage stecken. Die sich in der Einheit bewegenden Teile können eine Verletzung verursachen.

Wichtige Hinweise zum verwendeten Kältemittel

HINWEIS

Siehe mit der Außeneinheit gelieferte Installationsanleitung.

Entsorgung von Altgeräten

Nur für die Europäische Union und Länder mit Recyclingsystemen

Dieses Symbol, auf den Produkten, der Verpackung und/oder den Begleitdokumenten, bedeutet, dass gebrauchte elektrische und elektronische Produkte nicht in den allgemeinen Hausmüll gegeben werden dürfen.

Bitte führen Sie alte Produkte zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunkten zu.

Indem Sie diese Produkte ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden.

Für mehr Informationen zu Sammlung und Recycling, wenden Sie sich bitte an Ihren örtlichen Abfallentsorgungsdienstleister.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

WARNUNG

Wenn das Kältemittel mit einer Flamme in Berührung kommt, werden toxische Gase erzeugt.

Vor Reinigungs- oder Wartungsarbeiten zur Sicherheit die Klimaanlage ausschalten und auch von der Stromversorgung trennen.

In einem Notfall den Netzstecker aus der Steckdose ziehen oder den Trennschalter ausschalten oder das entsprechende Trennor abschalten, um die Klimaanlage v Stromversorgung zu trennen.

Die Entsorgung muss in Übereinstimmung mit der nationalen und/oder örtlichen Gesetzgebung erfolgen.

Dieses Produkt darf unter keinen Umständen abgeändert oder zerlegt werden.

Ein Abändern oder Zerlegen der Einheit kann einen Brand, einen Stromschlag oder eine Verletzung verursachen.

Im Inneren von Innen- und Außeneinheiten befinden sich keine vom Benutzer zu reinigenden Teile. Einen autorisierten Händler oder Spezialisten mit der Reinigung beauftragen.

Im Falle einer Betriebsstörung dieses Geräts nicht versuchen, diese eigenhändig zu beseitigen. Den Vertriebshändler oder Servicehändler mit Instandsetzungsarbeiten und der Entsorgung beauftragen.

Für den Anschluss jeder Einheit muss eine separate Steckdose vorhanden sein; innerhalb des ausschließlich für die Einheit verwendeten Stromversorgungskabels muss ein Trennschalter, ein Fehlerstromschutzschalter (ELCB) oder eine Fehlerstrom-Schutzeinrichtung (RCD) zum Schutz gegen Überstrom vorhanden sein.

Für jede Einheit ist eine separate Steckdose vorzusehen, und den Verkabelungsbestimmungen gemäß muss in der Festverkabelung eine Möglichkeit zur vollständigen Abschaltung durch Kontakttrennung aller Pole bestehen.

Um Stromschlaggefahr durch Isolierungsausfall zu vermeiden, muss die Einheit geerdet werden.

Verwenden Sie keine abgeänderten Kabel, keine Mehrfachstecker, Verlängerungskabel oder Kabel ohne Spezifikation, um ein Überhitzen und einen Brand zu vermeiden.

Das Gerät ist in einem Raum ohne andauernd arbeitende Zündquellen (z. B. offene Flammen, in Betrieb befindliches Gasgerät oder in Betrieb befindliche Elektroheizung) zu lagern.

Beachten Sie, dass Kältemittel geruchlos sein können.

Ein nicht belüfteter Ort, an dem ein Gerät installiert wird, das mit einem brennbaren Kältemittel arbeitet, muss so ausgeführt werden, dass eventuell ausleckendes Kältemittel sich nicht stauen kann und zu einem Brand- oder Explosionsrisiko wird.

Das Gerät ist in einem gut belüfteten Bereich zu lagern, dessen Raumgröße der für den Betrieb spezifizierten Raumgröße entspricht.

Bringen Sie nach der Installation der Einheit unbedingt in Erfahrung, wie groß die Bodenfläche des Raums ist, in dem die Einheit installiert wurde, und mit wie viel Kältemittel sie befüllt wurde.

Lassen Sie sich bei einem Wechsel der Einheit oder der Raumaufteilung unbedingt vom Vertriebshändler oder Servicehändler beraten.

Zur Beschleunigung des Entfrostungsprozesses und zur Reinigung keine anderen als die vom Hersteller empfohlenen Mittel verwenden.

Nicht durchstechen oder verbrennen.

In Fällen, die eine mechanische Lüftung erfordern, sind Lüftungsöffnungen von Hindernissen freizuhalten.

! WARNING

Das Gerät ist in einem Raum ohne andauernd in Betrieb befindlichen offenen Flammen (z. B. in Betrieb befindliches Gasgerät) und Zündquellen (z. B. in Betrieb befindliche Elektroheizung) zu lagern.

Sollte irgendeine Funktionsstörung/Fehlfunktion auftreten, stellen Sie den Betrieb ein und ziehen den Netzstecker oder schalten den Hauptschalter und Schutzschalter aus. (Gefahr von Rauchbildung/Feuer/Stromschlag)

Beispiele für Funktionsstörungen/Fehlfunktionen:

• Der Fehlerstromschutzschalter (ELCB) löst häufig aus.
• Das Produkt läuft bisweilen nicht an, wenn es eingeschaltet wird.
  • Die Stromversorgung wird beim Bewegen des Kabels bisweilen unterbrochen.
• Beim Betrieb macht sich ein Brandgeruch oder ein ungewöhnliches Geräusch bemerkbar.
• Das Gehäuse weist Verformungen auf oder ist ungewöhnlich heiß.
• Wasser tropft aus der Inneneinheit.
• Das Netzkabel bzw. der Netzstecker wird ungewöhnlich heiß.
  •Die Gebläsedrehzahl lässt sich nicht regeln.
  • Die Einheit bleibt nach dem Einschalten sofort stehen.

Beauftragen Sie Ihren Händler umgehend mit den erforderlichen Wartungs-/Reparaturarbeiten.

Wenn der der als Sonderausstattung erhältliche „R32-Kältemittelleck-Erkennungssensor“ ein Kältemittelleck erfasst, werden der Alarm P08 und ein Prüfzeichen an der Fernbedienung angezeigt, wobei das Gebläse der Inneneinheit läuft, um eine Stagnation des Kältemittels zu verhindern, und auch dann nicht stoppt, wenn die EIN/AUS-Betriebstaste an der Fernbedienung gedrückt wird. In diesem Fall den Fehlerstromschutzschalter (ELCB) nicht ausschalten, den Raum lüften und unverzüglich den Servicehändler benachrichtigen. Außerdem keine Verbrennungsgeräte wie Öfen verwenden.

Nicht auf der Einheit sitzen oder stehen. Dies könnte einen Fall zur Folge haben.

Wenn Kältemittel R32 verwendet wird und ein R32-Kältemittelleck-Erkennungssensor an der Inneneinheit angeschlossen ist, den Fehlerstromschutzschalter (ELCB) nur dann ausschalten, wenn ein Symptom einer Anomalie oder eines Ausfalls vorliegt, oder wenn eine kurzfristige Wartung durchgeführt wird. (Bei ausgeschaltetem Fehlerstromschutzschalter (ELCB) kann der R32-Kältemittelleck-Erkennungssensor bei austretendem Kältemittel das Kältemittelleck nicht erfassen, und dies kann zur Entstehung von toxischen Gasen und Bränden führen.)

Verwenden Sie die folgenden Gegenstände nicht in der Nähe der Inneneinheit und des R32-Kältemittelleck-Erkennungssensors, da sie einen Brand oder eine falsche Erkennung von Kältemittellecks verursachen können.

• Gasgeräte, die brennbares Gas (Propan, Methan usw.) nutzen
• Brennbares Gas wie Pestizide und Haarspray (Flüssiggas usw.)
• Sprays, Medikamente, Chemikalien, Farben usw., die Siloxane enthalten.

WARNUNG

Wenn die Alarmanzeige J01 erscheint, gibt es ein Problem mit dem R32-Kältemittelleck-Erkennungssensor oder seinem Kabelanschluss an der Inneneinheit. Unverzüglich den Servicehändler benachrichtigen. (Austretendes Kältemittel wird möglicherweise nicht erkannt.)

Wenn die Alarmanzeige J02 erscheint, wurde das Ende der Lebensdauer der Sensorleiterplatte des R32-Kältemittelleck-Erkennungssensors erreicht. Möglichst umgehend den Servicehändler mit dem Austausch der Sensorleiterplatte beauftragen. (Wenn die Sensorleiterplatte nicht ersetzt und weiterverwendet wird, kann dies eine Verschlechterung der Sensoreigenschaften verursachen, so dass austretendes Kältemittel nicht erkannt wird.)

VORSICHT

Dieses Gerät ist für den Betrieb in Verkaufs- oder Geschäftsräumen, Leichtindustrie oder Landwirtschaftsbetrieben konzipiert und sollte nur von Fachkundigen oder für den Betrieb geschulten Benutzern bedient werden.

Feuermelder und Luftauslass mindestens 1,5 m von der Einheit entfernt einrichten.

Den Raum nicht zu warm oder zu kalt machen, wenn Kleinkinder oder Kranke zugegen sind.

VORSICHT

Das Gerät kann von Kindern ab 8 Jahren, von Personen mit eingeschränkten physischen, mentalen oder sensorischen Fähigkeiten sowie von Personen ohne ausreichende Erfahrung und Kenntnis bedient werden, vorausgesetzt, sie werden während der Bedienung beaufsichtigt, über die potenziellen Gefahren aufgeklärt und erhalten eine entsprechende Einweisung zur sicheren Bedienung des Geräts. Kinder dürfen nicht mit dem Gerät spielen. Die Reinigung und Benutzer-Wartungshandgriffe dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.

Die Klimaanlage nicht mit dem Hauptstromversorgungsschalter ein- und ausschalten. Hierzu die EIN/AUS-Bedientaste verwenden.

Keine Gegenstände in den Luftauslass der Außeneinheit stecken. Dies ist gefährlich, da sich der Lüfter mit hoher Geschwindigkeit dreht.

Den Lufteinlass oder die scharfen Aluminiumrippen der Außeneinheit nicht berühren. Dies könnte eine Verletzung zur Folge haben.

Keinen Gegenstand in das LÜFTERGEHÄUSE stecken. Dies könnte eine Verletzung zur Folge haben und die Einheit beschädige

Das Gebläse nicht berühren, da es bei Erkennung eines Kältemittellecks automatisch anläuft. Dies könnte eine Verletzung zur Folge haben.

ZUR BEACHTUNG

• Das Gerät ist so zu lagern, dass eine mechanische Beschädigung ausgeschlossen ist.
• Es kann vorkommen, dass der Kompressor bei Gewittern bisweilen zum Stillstand kommt. Dies ist kein mechanischer Defekt. Die Einheit nimmt nach einigen Minuten automatisch den Betrieb wieder auf.
  • Die ursprünglichen Anweisungen wurden in englischer Sprache abgefasst. Bei den Anleitungen in anderen Sprachen handelt es sich um Übersetzungen des Originals.

Wartung

! WARNING

• Vor einer Reinigung zur Sicherheit die Klimaanlage ausschalten und von der Stromversorgung trennen. (Anderenfalls besteht Stromschlaggefahr sowie Verletzungsgefahr durch das sich schnell drehende Gebläse.)
• Kein Wasser auf die Inneneinheit gießen. (Hierdurch würden Innenteile beschädigt werden. Außerdem könnte eine derartige Vorgehensweise zu einem Stromschlag führen.)

! VORSICHT

• Verwenden Sie niemals Lösungsmittel oder starke Chemikalien. Kunststoffteile außerdem nicht mit sehr heißem Wasser abwischen. (Dies könnte eine Verformung oder Verfärbung zur Folge haben.)
• Manche Metallteile und Lamellen haben scharfe Kanten. Lassen Sie beim Reinigen solcher Teile entsprechende Vorsicht walten. (Verletzungsgefahr.)
• Verwenden Sie zur Reinigung einer hoch installierten Inneneinheit einen stabilen Stuhl oder eine Leiter.

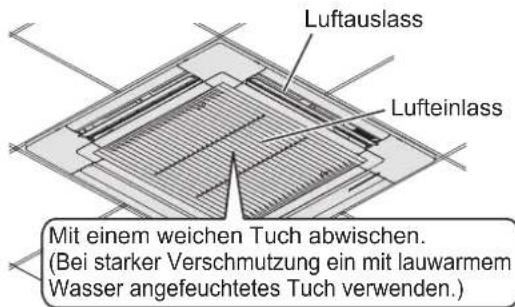

■ Inneneinheit (z. B. Typ U2)

Luftauslass Lufteinlass Mit einem weichen Tuch abwischen. (Bei starker Verschmutzung ein mit lauwarmem Wasser angefeuchtetes Tuch verwenden.)

■ Außeneinheit

Innenteile der Außeneinheit, unter anderem die Schlange, müssen regelmäßig gereinigt werden. - Wenden Sie sich bitte an Ihren Händler oder Kundendienst.

Arbeitsweise

■ Heizleistung

- Diese Klimaanlage nutzt Außenluft zum Heizen, und ihre Heizleistung nimmt bei fallenden Außentemperaturen ab. → Sollte die Heizleistung nicht ausreichen, ist eine zusätzliche Heizeinrichtung zu verwenden.

■ Entfrosten

Das Gerät kann den Entfrostungsbetrieb automatisch starten, um Eisbildung in der Außeneinheit zu beseitigen.
① Entfrostung startet: Das Gebläse der Inneneinheit stoppt (oder läuft sehr langsam).
„(STANDBY) wird angezeigt.

②Heizbetrieb wird nach einigen Minuten wieder aufgenommen: Das Gebläse der Inneneinheit verbleibt im Stillstand (oder läuft sehr langsam), bis die Wärmetauscherschlange in der Inneneinheit sich ausreichend aufgewärmt hat.

„(STANDBY) wird angezeigt.

③ Entfrostung ist abgeschlossen: Das Gebläse der Inneneinheit läuft an.

→ „(STANDBY) verschwindet.

■ Entfeuchtungsbetrieb (DRY)

• Sobald die Raumtemperatur den eingestellten Wert erreicht, wird die Außeneinheit automatisch zyklisch ein- und ausgeschaltet.
• Wenn die Raumtemperatur sich an den eingestellten Wert annähert, wird die Gebläsedrehzahl automatisch auf „Brise“ (schwacher Luftstrom) herabgesetzt.

■ Im Falle eines Stromausfalls bei laufender Einheit

Die Einheit nimmt den Betrieb automatisch wieder auf. Die Einstellungen für den Betrieb, die vor dem Stromausfall vorlagen, werden wieder vorgegeben.

ZUR BEACHTUNG

In dieser Klimaanlage ist ein Biozidprodukt integriert.

Freie Radikale, die von einem in der Klimaanlage integrierten Gerät generiert werden, haben die Fähigkeit, Verunreinigungen wie bestimmte Arten von Bakterien, Viren und Schimmel zu hemmen. Wirkstoffe: aus der Umgebungsluft oder Wasser in situ generierte freie Radikale Verwendung: Diese Gerätefunktion kann mit der Symboltaste „nanoe X“ ein- und ausgeschaltet werden, bzw. mit den Fernbedienungseinstellungen, wenn keine Symboltaste „nanoe X“ vorhanden ist. Weitere Einzelheiten finden Sie unter „Verwendung“.

Scannen Sie den Matrix-2D-Barcode auf der Vorderseite und lesen Sie die ausführliche Gebrauchsanweisung.

(Deutsch) • Produktinformationen

Sollten sich bezüglich der Klimaanlage Probleme oder Fragen ergeben, werden die folgenden Informationen benötigt. Modellund Seriennummer befinden sich auf dem Typenschild.

(Deutsch) Modell-Nr. / Serien-Nr. / Kaufdatum / Händleranschrift / Telefonnummer
