Producttype	Split airconditioner, binnenunit
Merk	Panasonic
Model	S90MU2E5BN
Koelmiddel	R32 (ontvlambaar)
Elektrische voeding	230 V ~ 50 Hz (eenfasig)
Afmetingen (binnenunit)	Ongeveer 300 x 800 x 200 mm
Gewicht (binnenunit)	Ongeveer 15 kg
Werkingsmodi	Koelen, verwarmen, ontvochtigen (DRY), ventilatie
Speciale functies	nanoe X (luchtreiniging), automatische ontdooiing, automatische herstart na stroomstoring
Koelmiddellekdetectiesensor	Optioneel (R32-leksensor)
Reiniging	Veeg de binnenunit af met een zachte, droge of vochtige doek; gebruik geen water of oplosmiddelen
Onderhoud van de buitenunit	Laat de reiniging van de spoelen over aan een professional
Veiligheid	Uitschakelen voor reiniging; niet boren of verbranden; gebruik een apart circuit met aardlekschakelaar
Bedrijfstemperatuur	Verwarmen: tot -15°C buiten; koelen: tot 43°C buiten
Energie-efficiëntieklasse	Niet gespecificeerd (commercieel model, raadpleeg het etiket)
Reserveonderdelen	Neem contact op met een erkende dealer of Panasonic klantenservice
Repareerbaarheid	Niet zelf repareren; schakel een professional in
Garantie	Raadpleeg de garantievoorwaarden die bij het apparaat zijn geleverd
Herkomst	Geproduceerd door Panasonic

Veelgestelde vragen - S90MU2E5BN PANASONIC

Welk type koelmiddel gebruikt deze airconditioner?

Dit model gebruikt het koelmiddel R32, dat ontvlambaar is. Houd u aan de veiligheidsvoorschriften in de handleiding.

Hoe reinig ik de binnenunit?

Schakel het apparaat uit en haal de stekker uit het stopcontact. Veeg het oppervlak af met een zachte, droge doek. Voor hardnekkige vlekken gebruikt u een doek die licht is bevochtigd met lauw water. Giet nooit water over de unit en gebruik geen oplosmiddelen.

Wat moet ik doen als het alarmlampje J01 brandt?

Het alarm J01 duidt op een probleem met de koelmiddellekdetectiesensor of de bedrading. Neem onmiddellijk contact op met de klantenservice; een lek kan anders onopgemerkt blijven.

Kan ik een verlengsnoer gebruiken?

Nee, het gebruik van een verlengsnoer, een aangepast of niet gespecificeerd snoer is verboden omdat dit oververhitting of brand kan veroorzaken. Gebruik een apart stopcontact.

Hoe activeer ik de nanoe X-functie?

De nanoe X-functie wordt geactiveerd via de speciale knop op de afstandsbediening of in de instellingen. Het genereert vrije radicalen om de lucht te zuiveren. Raadpleeg het gedetailleerde gedeelte van de handleiding.

De airconditioner verwarmt niet genoeg in de winter, wat te doen?

De verwarmingsprestaties nemen af bij strenge kou. Als de buitentemperatuur erg laag is, gebruik dan een bijverwarming. Het apparaat ontdooit automatisch; wacht tot de cyclus is voltooid.

Kan ik het apparaat zelf repareren bij een storing?

Nee, probeer niet zelf te repareren. Neem contact op met een erkende dealer of de klantenservice voor reparatie of afvoer.

Hoe weet ik de vereiste ruimtegrootte voor de installatie?

De ruimte moet een minimale oppervlakte hebben die overeenkomt met de koelmiddelvulling. Vraag de installateur naar de oppervlakte van de ruimte en de hoeveelheid koelmiddel. Raadpleeg de installatie-instructies.

Wat te doen als er een brandlucht is?

Schakel het apparaat onmiddellijk uit, schakel de stroom uit (aardlekschakelaar) en neem contact op met de klantenservice. Dit kan wijzen op een elektrische storing of beginnende brand.

Hoe voer ik het apparaat af?

Gooi het apparaat niet bij het huishoudelijk afval. Het moet worden ingeleverd bij een inzamelpunt voor afgedankte elektrische en elektronische apparatuur (AEEA) volgens de plaatselijke wetgeving.

GEBRUIKSAANWIJZING S90MU2E5BN PANASONIC

Lees deze bedieningsinstructies zorgvuldig door voor u de unit gaat gebruiken en bewaar ze zodat u er later nog eens iets in kunt opzoeken.

Dit boekwerkje beschrijft voornamelijk zaken die te maken hebben met de veiligheid en met regelgeving. Voor uitleg over de bediening kunt u de matrix 2D-streepjescode scannen en dan de gedetailleerde handleidingen raadplegen.

PORTUGUÊS

33\~37

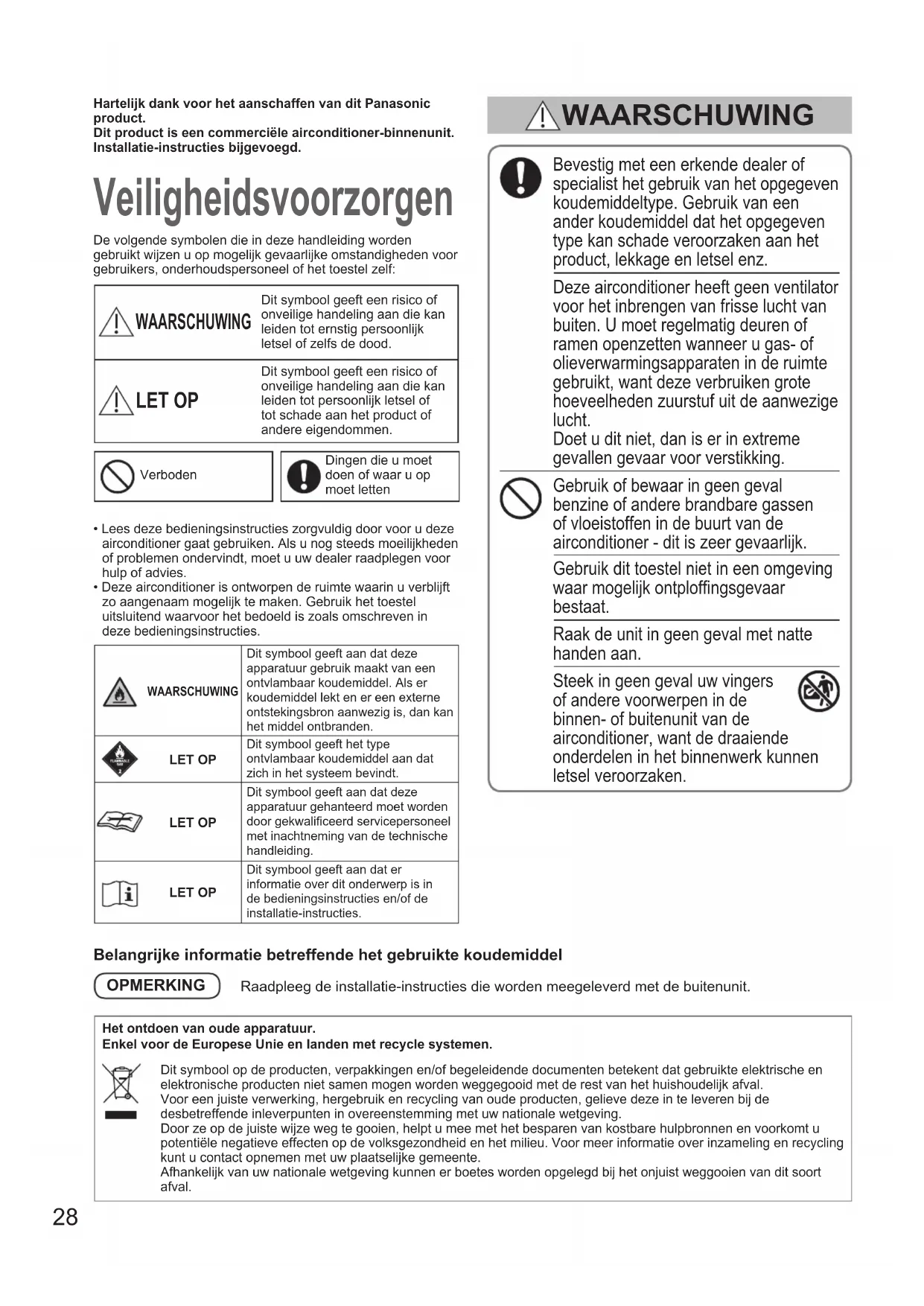

Hartelijk dank voor het aanschaffen van dit Panasonic product.

Dit product is een commerciële airconditioner-binnenunit. Installatie-instructies bijgevoegd.

Veiligheidsvoorzorgen

De volgende symbolen die in deze handleiding worden gebruikt wijzen u op mogelijk gevaarlijke omstandigheden voor gebruikers, onderhoudspersoneel of het toestel zelf:

	WAARSCHUWING	Dit symbool geeft een risico of onveilige handeling aan die kan leiden tot ernstig persoonlijk letsel of zelfs de dood.
	LET OP	Dit symbool geeft een risico of onveilige handeling aan die kan leiden tot persoonlijk letsel of tot schade aan het product of andere eigendommen.
	Verboden	Dingen die u moet doen of waar u op moet letten

• Lees deze bedieningsinstructies zorgvuldig door voor u deze airconditioner gaat gebruiken. Als u nog steeds moeilijkheden of problemen ondervindt, moet u uw dealer raadplegen voor hulp of advies.
• Deze airconditioner is ontworpen de ruimte waarin u verblijft zo aangenaam mogelijk te maken. Gebruik het toestel uitsluitend waarvoor het bedoeld is zoals omschreven in deze bedieningsinstructies.

	WAARSCHUWING	Dit symbool geeft aan dat deze apparatuur gebruik maakt van een ontvlambaar koudemiddel. Als er koudemiddel lekt en er een externe ontstekingsbron aanwezig is, dan kan het middel ontbranden.
	LET OP	Dit symbool geeft het type ontvlambaar koudemiddel aan dat zich in het systeem bevindt.
	LET OP	Dit symbool geeft aan dat deze apparatuur gehanteerd moet worden door gekwalificeerd servicepersoneel met inachtneming van de technische handleiding.
	LET OP	Dit symbool geeft aan dat er informatie over dit onderwerp is in de bedieningsinstructies en/of de installatie-instructies.

WAARSCHUWING

Bevestig met een erkende dealer of specialist het gebruik van het opgegeven koudemiddeltype. Gebruik van een ander koudemiddel dat het opgegeven type kan schade veroorzaken aan het product, lekkage en letsel enz.

Deze airconditioner heeft geen ventilator voor het inbrengen van frisse lucht van buiten. U moet regelmatig deuren of ramen openzetten wanneer u gas- of olieverwarmingsapparaten in de ruimte gebruikt, want deze verbruiken grote hoeveelheden zuurstuf uit de aanwezige lucht. Doet u dit niet, dan is er in extreme gevallen gevaar voor verstikking.

Gebruik of bewaar in geen geval benzine of andere brandbare gassen of vloeistoffen in de buurt van de airconditioner - dit is zeer gevaarlijk.

Gebruik dit toestel niet in een omgeving waar mogelijk ontploffingsgevaar bestaat.

Raak de unit in geen geval met natte handen aan.

Steek in geen geval uw vingers of andere voorwerpen in de binnen- of buitenunit van de airconditioner, want de draaiende onderdelen in het binnenwerk kunnen letsel veroorzaken.

Belangrijke informatie betreffende het gebruikte koudemiddel

OPMERKING

Raadpleeg de installatie-instructies die worden meegeleverd met de buitenunit.

Het ontdoen van oude apparatuur.

Enkel voor de Europese Unie en landen met recycle systemen.

Dit symbool op de producten, verpakkingen en/of begeleidende documenten betekent dat gebruikte elektrische en elektronische producten niet samen mogen worden weggegooid met de rest van het huishoudelijk afval.

Voor een juiste verwerking, hergebruik en recycling van oude producten, gelieve deze in te leveren bij de desbetreffende inleverpunten in overeenstemming met uw nationale wetgeving.

Door ze op de juiste wijze weg te gooien, helpt u mee met het besparen van kostbare hulpbronnen en voorkomt u potentiële negatieve effecten op de volksgezondheid en het milieu. Voor meer informatie over inzameling en recycling kunt u contact opnemen met uw plaatselijke gemeente.

Afhankelijk van uw nationale wetgeving kunnen er boetes worden opgelegd bij het onjuist weggooien van dit soort afval.

WAARSCHUWING

Als het koudemiddel in contact komt met vuur, zal dit giftige gassen produceren.

Voor de veiligheid moet u de airconditioner uitschakelen en de stroomvoorziening afsluiten voor u het toestel schoonmaakt of onderhoud pleegt.

Haal de stekker uit het stopcontact of schakel de stroomonderbreker uit die de airconditioner in geval van nood moet afsluiten van de hoofdstroomvoorziening in geval van nood.

Gooi weg in overeenstemming met de landelijke en/of plaatselijke regelgeving.

Dit product mag in geen geval worden gewijzigd of gedemonteerd.

Een gewijzigde of gedemonteerde unit kan leiden tot brand, elektrische schokken, of letsel.

Gebruikers mogen niet zelf het binnenwerk van de binnen- en buitenunits schoonmaken. Vraag een erkende dealer of bevoegde specialist om de units schoon te maken.

Probeer deze apparatuur niet zelf te repareren wanneer deze storingen vertoont. Neem voor reparatie en verwijdering contact op met uw dealer of reparateur.

Zorg ervoor dat elk toestel een apart, eigen stopcontact heeft en een hoofdschakelaar om hem af te sluiten van de netstroom, en een aardlekschakelaar, of een verliesstroomschakelaar ter bescherming tegen te hoge stromen aangebracht in de eigen stroomvoorziening.

Zorg voor een apart stopcontact voor elk individueel unit; volledig loskoppelen betekent dat alle polen van de aansluiting losgekoppeld zijn van het vaste net, in overeenstemming met de regelgeving betreffende de bedrading.

Om eventuele risico's van het kapot raken van isolatie te voorkomen, moet de unit geaard worden.

Gebruik geen snoeren waaraan veranderingen zijn aangebracht, aan elkaar gekoppelde snoer verlengsnoeren of snoer voldoen aan de specific oververhitting en brand

Het toestel moet worden bewaard in een ruimte waarin zich geen doorlopend werkende ontstekingsbronnen bevinden (bijvoorbeeld: open vuur, een werkend gasapparaat, of een werkend elektrisch verwarmingstoestel).

Let op, want koudemiddel kan geurloos zijn.

Een ongeventileerde plek waar een toestel dat gebruik maakt van ontvlambare koudemiddelen wordt geïnstalleerd, moet zo zijn geconstrueerd dat het koudemiddel in geval van een lekkage niet kan blijven staan zodat er brandgevaar en ontploffingsgevaar ontstaat.

Het toestel moet worden bewaard op een goed geventileerde plek en de afmetingen van de ruimte moeten overeenkomen met de afmetingen van de ruimte waarin het toestel volgens de specificaties gebruikt moet worden.

Nadat de unit is geïnstalleerd, moet u altijd de installateur vragen naar het vloeroppervlak van de ruimte waar de unit is geïnstalleerd en de hoeveelheid ingebracht koudemiddel.

Als de unit of de kamerverdeling wordt veranderd, moet u altijd de dealer of reparateur raadplegen.

Gebruik geen andere middelen dan die worden aanbevolen door de fabrikant om het ontdooien sneller te laten verlopen of voor het reinigen.

Niet doorboren of verbranden.

In gevallen waarin mechanische ventilatie vereist is, moeten de ventilatie-openingen vrij van blokkeringen gehouden worden.

WAARSCHUWING

Het toestel moet worden bewaard in een ruimte zonder doorlopend open vuur (bijvoorbeeld: een werkend gasapparaat) en ontstekingsbronnen (bijvoorbeeld: een werkend elektrisch verwarmingstoestel).

Staak het gebruik van het product onmiddellijk wanneer er zich enige abnormaliteit/storing voordoet en haal de stekker uit het stopcontact of schakel de stroomonderbreker uit. (Gevaar van rook/brand/elektrische schokken)

Voorbeelden van abnormaliteiten/ storingen:

• De aardlekschakelaar slaat vaak door.
• Het product start soms niet op wanneer het wordt ingeschakeld.
• De stroom valt soms uit wanneer het snoer wordt verplaatst.
• Er is een brandlucht of een abnormaal geluid terwijl het toestel in werking is.
• De behuizing is vervormd of zeer heet.
• Er lekt water uit de binnenunit.
• Het snoer of de stekker wordt zeer heet.
• De ventilatorsnelheid kan niet worden geregeld.
• Het toestel stopt gelijk nadat het wordt ingeschakeld.

Neem onmiddellijk contact op met uw dealer voor onderhoud/reparatie.

Wanneer de optionele "R32 koudemiddel-lekkagesensor" een lekkage van koudemiddel detecteert, zullen het alarm P08 en het inspectieteken verschijnen op de afstandsbediening, de ventilator van de binnenunit zal gaan draaien om te voorkomen dat het koudemiddel stil blijft staan en zal ook niet stoppen met draaien wanneer op de ON/OFF bedieningstoets op de afstandsbediening drukt. In een dergelijk geval mag u de aardlekschakelaar niet uitschakelen, maar moet u wel de ruimte ventileren en dan onmiddellijk contact opnemen met de reparateur of onderhoudsdienst. Gebruik in geen geval apparatuur waarin iets wordt verbrand, zoals een kachel.

Ga niet op de unit zitten of staan. U zou er per ongeluk vanaf kunnen vallen.

Als R32 koudemiddel wordt gebruikt en de R32 koudemiddel-lekkagesensor is aangesloten op de binnenunit, mag u de aardlekschakelaar van de binnenunit niet uitschakelen, behalve wanneer er zich iets abnormaals of een storing voordoet, of wanneer u kortdurend onderhoud uitvoert. (Wanneer de aardlekschakelaar wordt uitgeschakeld, kan de R32 koudemiddel-lekkagesensor geen lekkage van koudemiddel detecteren wanneer dat het geval mocht zijn, wat kan leiden tot het genereren van giftige gassen en tot brand.)

Gebruik in geen geval de volgende dingen in de buurt van de binnenunit en de R32 koudemiddel-lekkagesensor, want deze kunnen leiden tot brand of een vals alarm voor de detectie van lekkage van koudemiddel.

• Gasapparatuur die gebruik maakt van ontvlambaar gas (propaan, methaan, enz.)
• Brandbaar gas zoals pesticiden en haarspray (LPG, enz.)
• Sprays, medicijnen, chemicaliën, verf, enz. die gebruik maken van siloxanen.

WAARSCHUWING

Als de alarmmelding J01 verschijnt, is er iets fout met de R32 koudemiddellekkagesensor of de aansluiting van de bedrading daarvan op de binnenunit.

Neem onmiddellijk contact op met de reparateur of onderhoudsdienst. (Een eventuele lekkage van koudemiddel kan niet worden gedetecteerd.)

Wanneer de alarmmelding J02 verschijnt, heeft het sensor-printbord van de R32 koudemiddel-lekkagesensor het eind van zijn bruikbare levensduur bereikt. Neem zo spoedig mogelijk contact op met de reparateur of onderhoudsdienst om het sensor-printbord te laten vervangen. (Als het sensor-printbord niet wordt vervangen maar gewoon in gebruik blijft, kan de sensor versleten raken en is het mogelijk dat eventuele lekkage van koudemiddel niet correct kan worden gedetecteerd.)

LET OP

Dit toestel is bedoeld om te worden gebruikt door zeer ervaren of getrainde gebruikers in winkels, lichte industrie en in boerderijen, of voor commercieel gebruik door ongetraind personeel.

Zorg ervoor dat het brandalarm en de luchtuitlaat minstens 1,5 m bij het toestel vandaan zijn.

Maak de ruimte niet te koud of te warm als er baby's of minder validen aanwezig zijn.

LET OP

Dit toestel kan worden gebruikt door kinderen van 8 jaar en ouder en personen met verminderde fysieke, perceptuele of geestelijke vermogens of met een gebrek aan ervaring en kennis, mits zij onder toezicht staan of instructie hebben genoten aangaande het veilige gebruik van het toestel en mits zij de daaraan verbonden gevaren begrijpen. Kinderen mogen in geen geval met het apparaat spelen. Reiniging en door de gebruiker uit te voeren onderhoud mogen in geen geval gedaan worden door kinderen die niet onder toezicht staan.

Zet de airconditioner niet aan en uit met de hoofdschakelaar. Gebruik hiervoor de ON/OFF toets.

Steek geen dingen in de luchtuitlaat van de buitenunit. Dit is gevaarlijk, want daar bevindt zich de ventilator die zeer snel ronddraait.

Raak de luchtinlaat of de scherpe aluminium vinnen van de buitenunit niet aan. U kunt hierdoor letsel oplopen.

Steek geen voorwerpen in de VENTILATORBEHUIZING. Hierdoor kunt u letsel oplopen en kan het toestel beschadigd raken.

Raak de ventilator niet aan, want deze gaat automatisch draaien wanneer er een lekkage van koudemiddel wordt gedetecteerd. U kunt hierdoor letsel oplopen.

KENNISGEVING

• Het toestel moet zo worden bewaard dat er geen mechanische schade kan optreden.
• De compressor kan soms stoppen tijdens onweer. Dit duidt echter niet op een mechanische storing. Het toestel zal na een paar minuten weer normaal functioneren.
• De Engelse tekst vormt het origineel van deze instructies. De andere talen zijn vertalingen van de originele instructies.

Onderhoud

⚠ WAARSCHUWING

• Voor de veiligheid moet u de airconditioner uitschakelen en de stroomvoorziening afsluiten voor u het toestel schoonmaakt. (Anders kunt u een elektrische schok krijgen, of letsel oplopen omdat de ventilator met hoge snelheid ronddraait.)
  ● Giet geen water op de binnenunit. (Dit kan de interne componenten beschadigen en leiden tot gevaar voor elektrische schokken.)

LET OP

• Gebruik in geen geval oplosmiddelen of agressieve chemische middelen. Veeg plastic onderdelen niet af met zeer heet water. (Dit kan leiden tot vervormingen of kleurafwijkingen.)
• Sommige metalen randen en vinnen zijn scherp. Wees voorzichtig wanneer u dergelijke onderdelen schoonmaakt. (U kunt hierdoor letsel oplopen.)
• Gebruik een stevige trap of ladder wanneer u een hoog geplaatste binnenunit schoon moet maken.

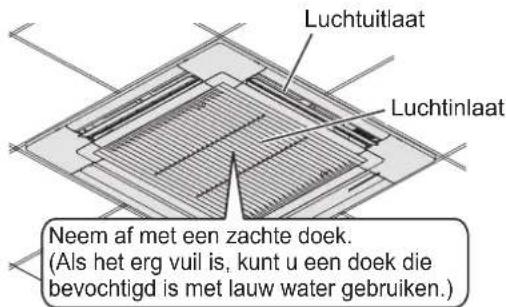

■ Binnenunit (bijv. Type U2)

Luchtuitlaat Luchtinlaat Neem af met een zachte doek. (Als het erg vuil is, kunt u een doek die bevochtigd is met lauw water gebruiken.)

■ Buitenunit

De interne spoel en andere componenten van de buitenunit moeten regelmatig schoongemaakt worden.

- Raadpleeg uw dealer of service-centrum.

Werking

■ Verwarmingsprestaties

• Deze airconditioner onttrekt warmte aan de buitenlucht om te kunnen verwarmen; daarom zullen de verwarmingsprestaties afnemen naarmate de buitentemperatuur lager wordt.
  → Als er niet voldoende verwarmd kan worden, moet u een aanvullend verwarmingsapparaat gebruiken.

■ Ontdooien

- Dit toestel kan beginnen met ontdooien om ijs dat zich gevormd heeft in de buitenunit te laten smelten.

①Het ontdooien begint: De ventilator van de binnenunit stopt (of gaat zeer langzaam draaien). → "©" (STANDBY) verschijnt.

②Na een paar minuten begint het toestel weer te verwarmen: De ventilator van de binnenunit blijft stilstaan (of zeer langzaam draaien) tot de spiraal van de warmtewisselaar binnen voldoende is opgewarmd.

→ “○” (STANDBY) verschijnt.

③Het ontdooien is voltooid: De ventilator van de binnenunit begint te draaien. → "○" (STANDBY) verdwijnt.

■ "DRY" ontvochtigingsstand

• Wanneer de temperatuur in de ruimte het ingestelde niveau bereikt, zal de buitenunit automatisch aan- en afslaan.
• Wanneer de temperatuur in de ruimte hoogstwaarschijnlijk het ingestelde niveau zal bereiken, wordt de ventilator automatisch op "breeze" (matige windsterkte) gezet.

■ Als de stroom uitvalt terwijl de unit in bedrijf is

Het toestel zal automatisch doorgaan met de ingestelde handeling. Dezelfde bedieningsinstellingen van voor de stroomstoring zullen worden gebruikt.

KENNISGEVING

Deze airconditioner bevat een product met biocide-werking.

Vrije radicalen gegenereerd door een component in de airconditioner hebben het vermogen om de werking van schadelijke deeltjes in de lucht, zoals sommige soorten bacteriën, virussen en schimmels, te remmen.

Actieve stoffen: vrije radicalen die ter plekke gegenereerd worden uit lucht of water in de omgeving

Gebruik: Deze functie van het toestel kan AAN / UIT worden gezet met de knop met het pictogram voor "nanoe X" of door middel van afstandbediende instellingen als er geen knop met het pictogram voor "nanoe X" is. Gelieve "Gebruik" te raadplegen voor meer details.

Scan de matrix tweedimensionale (2D) streepjescode op de voorpagina om de gedetailleerde gebruiksinstructies te lezen.

(Nederlands) • Productinformatie

Als u problemen hebt met, of vragen over uw airconditioner, dan heeft u de volgende informatie nodig. De modelen serienummers bevinden zich op het naamplaatje.

(Nederlands) Modelnr. / Serienr. / Datum van aankoop / Adres dealer / Telefoonnummer
