KULLANIM KILAVUZU CZRCC5 PANASONIC

Информация за потребители относно събиране и изхвърляне на старо оборудване Тези символи, поставени на продуктите, опаковките и/или съпътстващите ги документи означават, че използваните електрически и електронни продукти не трябва да бъдат смесвани с общите битови отпадъци. За правилно третиране, възстановяване и рециклиране на стари продукти, моля да ги предадете на предназначените за тази цел пунктове за събиране, спазвайки разпоредбите на националното законодателство. С правилното изхвърляне на тези продукти вие ще помогнете да запазим ценни ресурси и да предотвратим възможни негативни ефекти върху човешкото здраве и околната среда, които биха възникнали в случай на неподходящо третиране на отпадъците. За допълнителна информация относно събирането и рециклирането на стари продукти, моля, обърнете се към местните общински власти, службата за събиране на отпадъци или търговския обект, откъдето сте закупили продуктите. При направилно изхвърляне на уреда, може да понесете наказателна отговорност, в съответствие разпоредбите на националното законодателство. За бизнес потребители в Европейския съюз и някои други европейски страни Ако желаете да изхвърлите ненужни електроуреди, моля свържете се с вашия дилър или доставчик за повече информация. [Информация за страни извън Европейския Съюз] Тези символи са валидни само в рамките на Европейския Съюз. Ако желаете да се освободите от тези отпадъчни продукти, моля свържете се с местните органи на властта или вашия доставчик, за да получите информация за тяхното коректно изхвърляне. Информация66 Güvenlik önlemleri İçindekiler Güvenlik önlemleri ........................................................................66-67 Kullanım ........................................................................................68-80

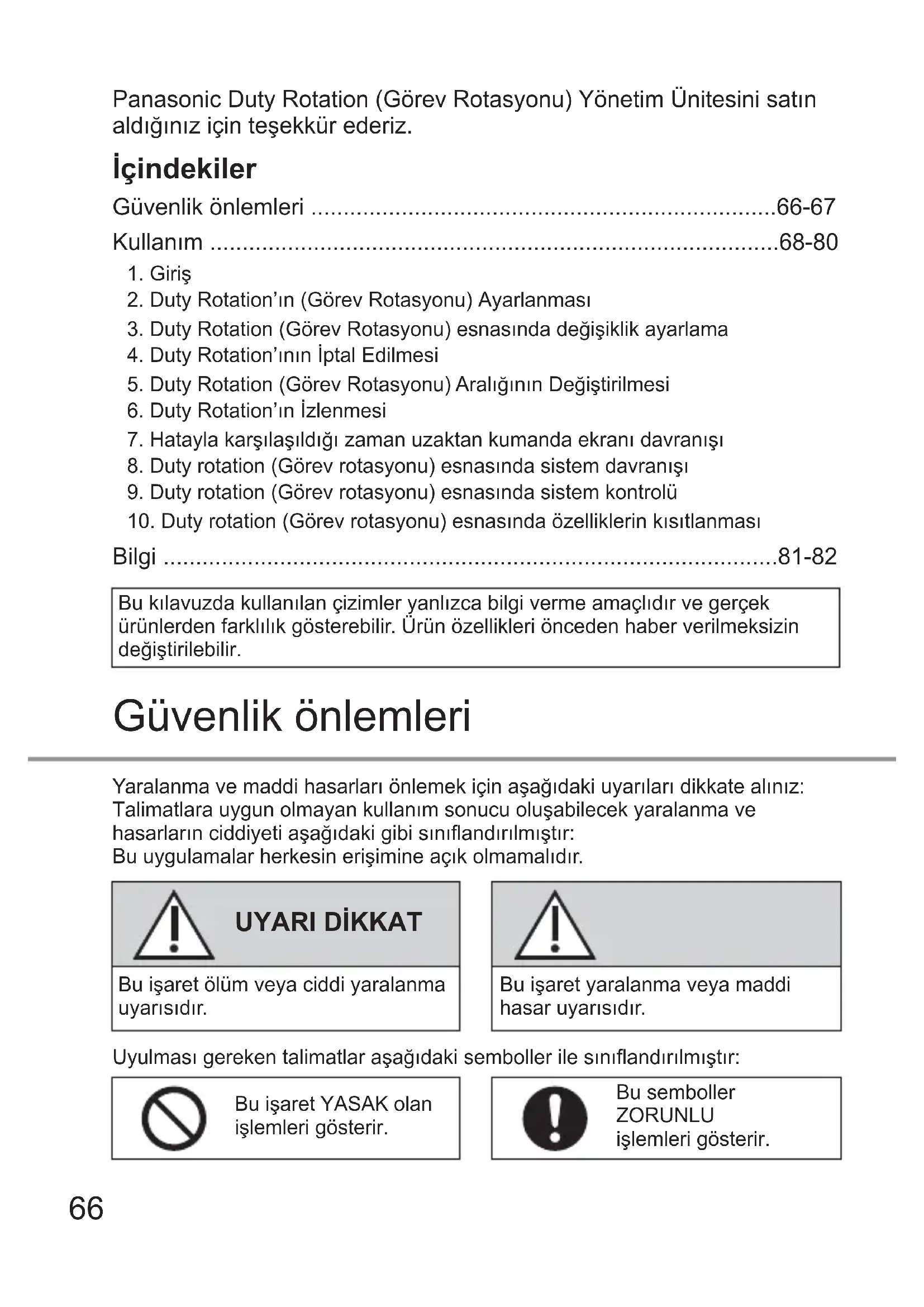

1. Giriş2. Duty Rotation’ın (Görev Rotasyonu) Ayarlanması

3. Duty Rotation (Görev Rotasyonu) esnasında değişiklik ayarlama

4. Duty Rotation’ının İptal Edilmesi

5. Duty Rotation (Görev Rotasyonu) Aralığının Değiştirilmesi

6. Duty Rotation’ın İzlenmesi

7. Hatayla karşılaşıldığı zaman uzaktan kumanda ekranı davranışı

8. Duty rotation (Görev rotasyonu) esnasında sistem davranışı

9. Duty rotation (Görev rotasyonu) esnasında sistem kontrolü

10. Duty rotation (Görev rotasyonu) esnasında özelliklerin kısıtlanması

Bilgi ...............................................................................................81-82 Panasonic Duty Rotation (Görev Rotasyonu) Yönetim Ünitesini satın aldığınız için teşekkür ederiz. Yaralanma ve maddi hasarları önlemek için aşağıdaki uyarıları dikkate alınız: Talimatlara uygun olmayan kullanım sonucu oluşabilecek yaralanma ve hasarların ciddiyeti aşağıdaki gibi sınıflandırılmıştır: Bu uygulamalar herkesin erişimine açık olmamalıdır.

Bu işaret ölüm veya ciddi yaralanmauyarısıdır.Bu işaret yaralanma veya maddihasar uyarısıdır. Uyulması gereken talimatlar aşağıdaki semboller ile sınıflandırılmıştır: Bu işaret YASAK olanişlemleri gösterir.Bu semboller ZORUNLUişlemleri gösterir. Bu kılavuzda kullanılan çizimler yanlızca bilgi verme amaçlıdır ve gerçek ürünlerden farklılık gösterebilir. Ürün özellikleri önceden haber verilmeksizin değiştirilebilir.67 Türkçe Güvenlik önlemleri UYARI Bu durum, elektrik çarpmasına veya alev almaya neden olabilir.

• Demonte etmeyin ya da değiştirmeyin.

• Islak ellerle dokunmayın.

• Islak bezle silmeyin veya suda yıkamayın. Bu uygulama (çocuklar da dahil) sınırlı fiziksel veya mental yeterliliği olan, bilgi ve tecrübe eksikliği olan kişiler tarafından, güvenliklerinden sorumlu bir kişinin gözetiminde değillerse kullanılmaya uygun değildir. Çocukların ürün ile oynamadıklarından emin olunması için gözetim altında tutulmaları gerekir. Sadece satın aldığınız yerin veya tesisatçının kurmasını talep edin.

• Bunu yapmamanız, elektrik çarpmasına veya alev almaya neden olabilir. Bu CNT kablosunu kurarken güç kaynağını kapatın.

• Bunu yapmamanız, elektrik çarpmasına veya alev almaya neden olabilir. CNT kablosunu kurarken sadece belirtilen parçaları kullanın ve kurulumu, talimatları izleyerek doğru şekilde gerçekleştirin.

• Bunu yapmamanız, elektrik çarpmasına veya alev almaya neden olabilir. Kabloların düzgün şekilde takıldı ğından, böylece dış kuvvetlerin onlara etki edemediğinden emin olun.

• Bunu yapmamanız, alev almaya yol açabilecek şekilde aşırı ısınmaya neden olabilir. Herhangi bir sorun veya arıza fark edildiği anda kullanmayı durdurun ve bağlı cihazlara giden elektrik beslemesini kapatın.

• Bunu yapmamanız, dumana, alev almaya, elektrik çarpmasına veya yanıklara neden olabilir.

• Örnek sorunlar ve arızalar: - Yanık kokusu var - İçeriye su veya yabancı cisimler girmiş - Satın aldığınız yerden veya tesisatçıdan derhal onarım talep edin. DİKKAT Telleri ve kabloları bağlamadan önce, herhangi bir statik elektriği boşaltın.

• Bunu yapmamanız, arızaya neden olabilir. Önceden, aşağıdaki gereksinimlerin karşılandığından emin olun:

• Klimada hava akımı değişikliği gibi herhangi bir anormallik olmamalıdır. Doğrudan hava üflemesi nedeniyle kolayca yerinden çıkacak hiçbir nesne bulunmadığından emin olun. Düşmüş veya taşınmış nesneler yangın, yaralanma vb. gibi tehlikelere yol açabilir.68 Kullanım

Duty rotation (Görev rotasyonu) için Ünite TaslağıL = 5mL = 5mL = 5mCN-RMT CN-CNT(A) CN-CNT(B)Uzaktan KumandaAna ünite Alt Ünite Duty rotation’da (Görev rotasyonu) klima, çalışan bir ünite ve rotasyon aralığının geçmesinin ardından iki ünite arasında dönen bir yedek ünite tarafından yönetilir.

• CN-CNT(A) bağlantılı üniteye Ana ünite denir.

• CN-CNT(B) bağlantılı üniteye Alt ünite denir.

2. Duty Rotation’ın (Görev Rotasyonu) Ayarlanması

2.1 Bir duty rotation’ı (görev rotasyonu) ayarlamadan önce

aşağıdakilere dikkat edin:

• Her iki CNT kablosu da ana iç üniteye ve alt iç üniteye bağlanır.

• Çalışma ekranında ayar (Mod, ayar sıcaklığı, Fan hızı, kanatçık konumu) duty rotation (görev rotasyonu) AÇIK konuma getirilmeden önce istenen ayar olarak belirlenir. 11:35,PztFAN SPEED AUTO AUTO SET TEMP.

• Hem ana hem de alt üniteler kapatılır.69 Türkçe

2.2 Kablolu Uzaktan Kumandayı kullanarak Ana menüde İşlev

kurulumu → Duty rotation (Görev rotasyonu) öğesine gidin. 11:35,Pzt Ana menü Seç Onayla Sistem denetimi Kişisel kurulum Servis iletişimi İşlev kurulumu 11:35,Pzt Duty rotation Seç Onayla Rot. aralığı Rot. Durumu Rot. AÇ/KAPAT 11:35,Pzt İşlev kurulumu Seç Onayla Filtre kontrolü WLAN Sessiz Duty rotation

2.3 Rot. aralığı öğesini seçin ve tercih edilen aralığı ayarlayın.

(Ayrıntılı bilgi için 5 numaralı Duty Rotation (Görev Rotasyonu) Aralığının Değiştirilmesi bölümüne bakın)

2.4 Duty rotation (Görev rotasyonu) öğesine dönün, Rot. AÇ/

KAPAT öğesine gidin. AÇ seçeneğini seçin ve onaylayın. 11:35,Pzt Duty rotation Seç Onayla Rot. aralığı Rot. Durumu Rot. AÇ/KAPAT 11:35,Pzt Rot:asyon Seç Onayla

KPT Not: Çalışma AÇIK öğesi bir açılır pencere görüntülediği zaman Duty rotation’ı (Görev rotasyonu) AÇIK konuma getirmeyi deneyin: 11:35,Pzt Duty rotation Seç Onayla Rot. aralığı Rot. Durumu Rot. AÇ/KAPAT Kapat İşlem AÇIK olduğundan devre dışı bırakıldı!

2.5 Kablolu uzaktan kumanda iki üniteyle bağlantı kurmaya

çalışacaktır: 11:35,Pzt Rot:asyon Seç Onayla

KPT Bağlantının kurulması devam ediyor! Lütfen bekleyin Bağlantı başarılı olursa, aşağıdaki açılır pencere görüntülenecektir: 11:35,Pzt Rot:asyon Seç Onayla

KPT Kapat Bağlantı başarılı! Duty rotation etkinleştirildi70 Bağlantı başarısız olursa, aşağıdaki üç açılır pencereden biri görüntülenecektir:

i) Her iki üniteyle bağlantı başarısız

oldu 11:35,PztRot:asyonSeç OnaylaAÇKPTKapat İki üniteyle de bağlantı başarısız olduğundan devre dışı bırakıldı!

ii) Sadece ana üniteyle bağlantı

başarısız oldu 11:35,Pzt Rot:asyon Seç Onayla

KPT Kapat Ana ünite başarısız olduğundan devre dışı bırakıldı!

iii) Sadece alt üniteyle bağlantı

başarısız oldu 11:35,Pzt Rot:asyon Seç Onayla

KPT Kapat Alt ünite başarısız olduğundan devre dışı bırakıldı! Lütfen her iki CNT kablosunun da iç üniteye ve kablolu uzaktan kumandaya CNT kablosu kurulum kılavuzuna göre doğru biçimde bağlandığından emin olun Kurulum Kılavuzu. Bunun ardından

2.1 ile 2.5 arasındaki Adımları tekrarlayın. (Sorun devam ederse

bir yetkili satıcıyla iletişime geçin).

2.6 Bağlantı başarılı olduktan sonra açılır pencereyi kapatmak

için tuşuna basın. Çalışma Ekranına döndükten sonra Sol üst köşede Duty Rotation (Görev Rotasyonu) simgesi görüntülenmelidir. Bu simge Duty Rotation (Görev Rotasyonu) işlemi boyunca görüntülenecektir. 11:35,Pzt FAN SPEED AUTO AUTO SET TEMP.

Duty rotation (Görev rotasyonu) modu için çalışma ayarı, çalışma KAPALI öğesinden önce kaydedilen önceki ayarı izleyecektir.

• Duty Rotation başarılı bir şekilde ayarlandıktan sonra, alt ünite uzaktan kumandası devre dışı bırakılacaktır.71 Türkçe

3. Duty Rotation (Görev Rotasyonu) esnasında değişiklik

ayarlama Duty Rotation (Görev Rotasyonu) esnasında değişiklik ayarlama yasaktır. Ayarın değiştirilmeye çalışılması ya da tuşuna basılması aşağıdaki açılır pencerenin görüntülenmesiyle sonuçlanacaktır: 11:35,PztFAN SPEEDAUTOAUTOSET TEMP. FLAPMODEAUTOC°Kapat KPT Ayarı değiştirmeden önce Duty rotation'ıkapatın! Açılır pencereyi kapatmak için tuşuna basın.

4. Duty Rotation’ının İptal Edilmesi

Duty Rotation’ın (Görev Rotasyonu) iptal edilmesi, görev rotasyonu işlemini sona erdirecek ve ana ve alt üniteleri kapatacaktır. Duty rotation’ı (Görev rotasyonu) iptal etmek için iki yöntem mevcuttur:

4.1 Rot. AÇ/KAPAT Ekranı yoluyla

Ana menü → İşlev kurulumu → Duty rotation (Görev rotasyonu) → Rot. AÇ/KAPAT menüsüne gidin. Duty Rotation’ı (Görev Rotasyonu) iptal etmek ve üniteleri kapatmak için KPT öğesini seçin ve onaylayın. 11:35,PztDuty rotationSeç OnaylaRot. aralığıRot. DurumuRot. AÇ/KAPAT11:35,PztRot:asyonSeç Onayla

4.2 Çalışma Ekranı yoluyla

• Çalışma Ekranına gidin ve bir açılır pencerenin görüntülenmesi için , , , ya da tuşlarına basın. “KAPALI” seçeneğinin onaylanması, duty rotation’ın (görev rotasyonu) KAPALI konuma getirildiğini onaylayan ikinci bir açılır pencerenin açılmasına neden olacaktır. 11:35,PztFAN SPEEDAUTOAUTOSET TEMP. FLAPMODEAUTOC°Kapat KPT Ayarı değiştirmeden önce Duty rotation'ıkapatın!11:35,PztFAN SPEEDAUTOAUTOSET TEMP. FLAPMODEAUTOC°Hayır EvetDuty rotation kapatılsın mı?

• Duty Rotation’ı (Görev Rotasyonu) iptal etmek ve üniteleri kapatmak için “Evet” öğesini onaylayın.72

5. Duty Rotation (Görev Rotasyonu) Aralığının

Değiştirilmesi Duty Rotation’ın (Görev rotasyonu) AÇIK ya da KAPALI olduğu herhangi bir zamanda Duty rotation aralığı değiştirilebilir:

5.1 Ana menü → İşlev kurulumu → Duty rotation (Görev

rotasyonu) → Rot. aralığı menüsüne gidin 11:35,Pzt Duty rotation Seç Onayla Rot. Durumu Rot. AÇ/KAPAT Rot. aralığı Adım: ±1h Aralık Aralık: (1h

23h) 11:35,Pzt Rot:asyon Seç Onayla 12h Varsayılan aralık 12 saattir.

5.2 *1 saat (minimum) ve 23 saat (maksimum) arasında bir Aralık

seçin ve onaylayın. *Not: Duty Rotation (Görev rotasyonu) aralığı, Duty rotation (Görev rotasyonu) AÇIK durumdayken değiştirilirse, rotasyon sayacı yeni onaylanan aralığa sıfırlanacaktır.

6. Duty Rotation’ın İzlenmesi

Hataları tespit etmek ve rotasyon aralığını kontrol etmek için bir durum ekranı kullanılarak duty rotation (görev rotasyonu) işlemi takip edilebilir.

6.1 Ana menü → İşlev kurulumu → Duty rotation (Görev

rotasyonu) → Rot. Durumu menüsüne gidin

6.2 Rot. Durumu ekranı (Duty Rotation = KAPALI esnasında). İki

11:35,Pzt Durum Sayfa 2 Kapat Alt ünite ilet. : Ana ünite : Alt ünite : Ana ünite ilet. : 11:35,Pzt Durum Sayfa 1 Kapat Kalan süre :73 Türkçe

6.3 A, B ve C takip ayrıntıları aşağıda açıklanmıştır:

• Ana/Alt ünite iletişim durumu: Durum Ekran Uzaktan kumanda Ana üniteyle iletişim kurabilir Ana ünite ilet. : Uzaktan kumanda Ana üniteyle iletişim kuramaz Ana ünite ilet. : Uzaktan kumanda Alt üniteyle iletişim kurabilir Alt ünite ilet. : Uzaktan kumanda Alt üniteyle iletişim kuramaz Alt ünite ilet. :

• Ana/Alt ünite çalışma durumu: Durum Ekran Ana ünite AÇIK Ana ünite : AÇ Ana ünite KAPALI Ana ünite : KPT Ana ünite bir sistem hatasıyla karşılaşır (örneğin H23 hatası: İç mekan ısı eşanjörü 1 numaralı sıcaklık sensöründe anormallik) Ana ünite : H23 Alt ünite AÇIK Alt ünite : AÇ Alt ünite KAPALI Alt ünite : KPT Alt ünite bir sistem hatasıyla karşılaşır (örneğin H23 hatası: İç mekan ısı eşanjörü 1 numaralı sıcaklık sensöründe anormallik) Alt ünite : H2374

• Rotasyondan önce kalan süre: Durum Ekran Aşağıdakilerden biri gerçekleştiği zaman: A) Duty Rotation (Görev Rotasyonu) KAPALI B) Duty Rotation (Görev Rotasyonu) AÇIK ancak uzaktan kumanda Ana/Alt üniteyle iletişim kuramıyor C) Duty Rotation (Görev Rotasyonu) AÇIK ancak Ana/Alt ünite bir sistem hatasıyla karşılaşıyor Kalan süre : (Sayaç sıfırlanır) Yukarıdakilerin dışında (Örneğin rotasyondan önce kalan süre 11:59:59) Kalan süre : 11:59:59 Not: “Kalan süre” “00:00:00” değerine ulaşırsa, çalışan ünite kapatılacak (yedek ünite haline gelir) ve yedek ünite açılacaktır (çalışan ünite haline gelir). “Kalan süre”, ayarlanan rotasyon aralığına göre yenilenir ve bir sonraki rotasyon döngüsü için sayım yeniden başlar.

• Rot. Durumu ekranı örnekleri: a) Duty Rotation (Görev Rotasyonu) esnasında Rot. Durumu ekranı = hatasız AÇIK: 11:35,Pzt Durum Sayfa 1 Kapat Kalan süre : 11:59:59 11:35,Pzt Durum Sayfa 2 Kapat Alt ünite ilet. : Ana ünite : AÇ Alt ünite : KPT Ana ünite ilet. : b) Duty Rotation (Görev Rotasyonu) esnasında Rot. Durumu ekranı = Sadece iletişim hatasıyla AÇIK: 11:35,Pzt Durum Sayfa 1 Kapat Kalan süre : 11:35,Pzt Durum Sayfa 2 Kapat Alt ünite ilet. : Ana ünite : AÇ Alt ünite : KPT Ana ünite ilet. :75 Türkçe c) Duty Rotation (Görev Rotasyonu) esnasında Rot. Durumu ekranı = Sadece sistem hatasıyla AÇIK: 11:35,Pzt Durum Sayfa 1 Kapat Kalan süre : 11:35,Pzt Durum Sayfa 2 Kapat Alt ünite ilet. : Ana ünite : AÇ Alt ünite : H23 Ana ünite ilet. :

6.4 Rot. Durumu ekranı en son duruma göre güncellenecektir.

7. Hatayla karşılaşıldığı zaman uzaktan kumanda ekranı

7.1 Ana ya da alt ünitede CNT iletişim hatası ya da sistem hatası

tespit edildiği zaman, uzaktan kumanda ekranı otomatik olarak Rot. Durumu ekranına geçecektir ve ekranın arka ışığı yanıp sönecektir. 11:35,Pzt Durum Sayfa 2 Kapat Alt ünite ilet. : Ana ünite : AÇ Alt ünite : KPT Ana ünite ilet. : 11:35,Pzt Durum Sayfa 2 Kapat Alt ünite ilet. : Ana ünite : AÇ Alt ünite : KPT Ana ünite ilet. :

7.2 Duty Rotation (Görev Rotasyonu) AÇIK durumdayken hata

giderildiği ya da Duty Rotation (Görev Rotasyonu) iptal edildiği zaman uzaktan kumanda ekranının yanıp sönmesi durur.

7.3 Rot. Durumu ekranından manuel olarak çıkılmazsa, ekran

Çalışma ekranına dönecektir ve hatanın çözülmesinin ardından uzaktan kumanda ekranının yanıp sönmesi durur.76

8. Duty rotation (Görev rotasyonu) esnasında sistem

8.1 Duty rotation (Görev rotasyonu) mekanizması

• Duty Rotation’ın (Görev Rotasyonu) KAPALI konumundan AÇIK konuma getirilmesinin ardından Ana ünite açılacaktır (çalışan ünite haline gelir). Alt ünite, yedek ünite haline gelecektir. 5RWDV\RQ$UDOÕ÷ÕQÕQ$UGÕQGDQ 5RWDV\RQ$UDOÕ÷ÕQÕQ$UGÕQGDQ L = 5mL = 5mL = 5mdDOÕúDQ 8]DNWDQ.XPDQGD <HGHN Alt ÜniteAna ünite CN-RMT CN-CNT(A) CN-CNT(B)L = 5mL = 5mL = 5m 8]DNWDQ.XPDQGD <HGHN Ana ünite CN-RMT CN-CNT(A) CN-CNT(B)dDOÕúDQ Alt Ünite Duty Rotation (Görev Rotasyonu) AÇIK

• Rotasyon aralığının sona ermesinin ardından, bir sonraki rotasyon döngüsü için Ana ünite kapatılacaktır (yedek ünite haline gelir) ve Alt ünite açılacaktır (çalışan ünite haline gelir). Çalışan ve yedek ünitenin rolü, her yeni rotasyon döngüsü için Ana ve Alt ünite arasında değişecektir.

8.2 Duty rotation (Görev rotasyonu) esnasında hatayla karşılaşıldığı

zaman ünitenin yanıtı

• Çalışan ünitede bir CNT iletişim hatası tespit edildiği zaman, çalışan ünite önceki durumuna devam edecektir ancak yedek ünite açılacaktır ve rotasyon sayacı silinmiş (boş) olacaktır.

• Yedek ünitede bir CNT iletişim hatası tespit edildiği zaman, hem çalışan ünite hem de yedek ünite önceki durumlarına devam edecektir ve rotasyon sayacı silinecektir.

• Çalışan ünitede bir sistem hatası tespit edildiği (zamanlayıcı LED’inin yanıp sönmesiyle gösterilir) ve çalışan ünite kapatıldığı zaman, yedek ünite açılacak ve rotasyon sayacı silinecektir.

• Yedek ünitede bir sistem hatası tespit edildiği ve yedek ünite kapatıldığı zaman rotasyon sayac ı silinecektir.77 Türkçe

8.3 Duty rotation (Görev rotasyonu) esnasında hata silindiği zaman

• Çalışan ünitede tespit edilen CNT iletişim hatası silindiği zaman, çalışan ünite çalışmaya devam edecektir ve yedek ünite kapatılacaktır. Rotasyon sayacı yeniden başlayacaktır.

• Yedek ünitede tespit edilen CNT iletişim hatası silindiği zaman, çalışan ünite çalışmaya devam edecektir ve yedek ünite kapatılacaktır. Rotasyon sayacı yeniden başlayacaktır.

• Çalışan ünitede ya da yedek ünitede tespit edilen sistem hatası çözüldüğü zaman, hata iç ünitede hala hafızada olduğu için çalışan ünite ya da yedek ünite AÇIK konuma gelmeyebilir (Zamanlayıcının LED’i yanıp sönmeye devam eder). Bunu çözmek için: a) Duty rotation’ı (Görev rotasyonu) kapatın (4 numaralı Duty Rotation’ın (Görev Rotasyonu) İ ptal Edilmesi bölümüne bakın) b) Hızlı Menüye gidin, AC Sıfırlama öğesini seçin ve Zamanlayıcı LED’inin yanıp sönmesinin silinmesini onaylayın. Seç Sıfırla c) Duty rotation’ı (Görev rotasyonu) yeniden açın (2 numaralı Duty Rotation’ın (Görev Rotasyonu) Ayarlanması bölümüne bakın)

8.4 Güç kesintisinden kurtarılmasının ardından ünitenin yanıtı

Güç kesintisinden kurtarılmasının ardından:

• Duty rotation (Görev rotasyonu) devam edecektir ve Ana ünite çalışan ünite haline gelirken alt ünite ise yedek ünite haline gelecektir.

• Rotasyon sayacı yeniden başlayacaktır.78

8.5 Duty rotation (Görev rotasyonu) esnasında gönderilen ayar

değişikliği sinyallerinin ünitede işlenmesi

• Duty Rotation (Görev Rotasyonu) esnasında hem Ana ünite hem de Alt ünite, uzaktan kumandadan ve Comfort Cloud uygulamasından gönderilen ayar değişikliği talimatlarını görmezden gelir.

• Bir ünitede 2 dakikadan daha uzun süre boyunca CNT iletişim hatası tespit edilirse, bu ünitenin uzaktan kumandadan ve Comfort Cloud uygulamasından gönderilen ayar değişikliği talimatını kabul etmesine izin verilir. İletişim hatasının silinmesinin ardından, bu ünite ayar değişikliği talimatlarını görmezden gelmeye başlayacaktır.

8.6 Yüksek ayarlanan sıcaklık ve oda sıcaklığı farkı esnasında Yedek

ünitenin desteklenmesi Oda sıcaklığı, çalışan ünite tarafından tespit edilir. Ayarlanan sıcaklık ve oda sıcaklığı farkı eşiğine ulaşıldığı zaman, çalışan üniteyi desteklemek için yedek ünite açılacak ya da kapatılacaktır: Soğutma/Kurutma modu için Isıtma modu için [(Oda sıcaklığı – Ayarlanan sıcaklık) ≥ 2 °C 60 saniye boyunca sürekli olarak] = yedek ünite AÇIK [(Oda sıcaklığı – Ayarlanan sıcaklık) < 0 °C 60 saniye boyunca sürekli olarak] = yedek ünite KAPALI [(Ayarlanan sıcaklık – Oda sıcaklığı) ≥ 5 °C 60 saniye boyunca sürekli olarak] = yedek ünite AÇIK [(Ayarlanan sıcaklık – Oda sıcaklığı) < 0 °C 60 saniye boyunca sürekli olarak] = yedek ünite KAPALI 6ÕFDNøo $\DUODQDQ 6ÕFDN

Duty rotation (Görev rotasyonu) esnasında sistem kontrolü Duty rotation (Görev rotasyonu) esnasında sistem kontrolü gerçekleştirilebilir:

9.1 Ana menü → Sistem denetimi menüsüne gidin.

9.2 Ana ünite için sistem hatasını kontrol etmek üzere Ana ünite

öğesini seçin. 11:35,PztSistem denetimiSeç OnaylaAlt üniteAna ünite11:35,PztAna ünite H00 Arıza belleği yok 11:35,PztAna menüSeç OnaylaKişisel kurulumİşlev kurulumuSistem denetimi

9.3 Alt ünite için sistem hatasını kontrol etmek üzere Alt ünite

10. Duty rotation (Görev rotasyonu) esnasında özelliklerin

kısıtlanması İstenmeyen kesintileri engellemek amacıyla duty rotation (görev rotasyonu) esnasında çeşitli özellikler kısıtlanır: Özellik Ekran Duty rotation (Görev rotasyonu) esnasında özellik kısıtlaması Çalışma ekranı 11:35,PztFAN SPEEDAUTOAUTOSET TEMP. FLAPMODEAUTOC°Kapat KPT Ayarı değiştirmeden önce Duty rotation'ıkapatın! Öncelikle Duty rotation (Görev rotasyonu) iptal edilmediği sürece (bu işlem üniteleri kapatacaktır) bütün ayarlarda değişiklik yapılması yasaktır:

• Yatay kanatçık konumu

• Dikey kanatçık konumu Ana menü 11:35,PztAna menüSeç OnaylaSistem denetimiKişisel kurulumİşlev kurulumu Duty rotation’da (Görev rotasyonu) sadece aşağıdaki öğeler mevcuttur:

Function setup (İşlev kurulumu)

Personal setup (Kişisel kurulum) Duty rotation’da (Görev rotasyonu) aşağıdaki öğeler mevcut değildir:

Service contact (Servis irtibatı)

Özel kurulum80 İşlev kurulumu 11:35,Pzt İşlev kurulumu Onayla Duty rotation Duty rotation’da (Görev rotasyonu) sadece aşağıdaki öğeler mevcuttur:

Duty rotation Duty rotation’da (Görev rotasyonu) aşağıdaki öğeler mevcut değildir:

Teşhis Hızlı Menü Seç Kilitle Duty rotation’da (Görev rotasyonu) sadece aşağıdaki öğeler mevcuttur:

RC Sıfırlama Duty rotation’da (Görev rotasyonu) aşağıdaki öğeler mevcut değildir:

Weekly timer (Haftalık zamanlayıcı)

AC Sıfırlama Haftalık zamanlayıcı - Haftalık zamanlayıcı, Duty Rotation (Görev Rotasyonu) esnasında devre dışı bırakılır ancak Duty Rotation kapatıldıktan sonra çalışmaya devam eder.81 Türkçe Bilgi Ağ Adaptörüne Bağlanıldığında Bilgi (İsteğe Bağlı Donanım Parçası) UYARI Kullanmadan önce Hava-Su sisteminin çevresinde güvenlik kontrolü yapın. Çalıştırmadan önce çevrede insan ve canlı olup olmadığını kontrol edin. Talimatlara uyulmaması sebebiyle hatalı çalıştırma hasara neden olabilir. Çalıştırmadan önce aşağıdakileri kontrol edin (bina içerisinde) - Zamanlayıcı ayar durumu. Önceden bilinmeyen açma/kapatma işlemi insan ve diğer canlıların ciddi şekilde yaralanmasına neden olabilir. Çalıştırmadan önce ve çalışma sırasında aşağıdakileri kontrol edin (bina dışında) - Bina içerisinde birisinin olduğu biliniyorsa, uygulamaya geçmeden önce yeni çalıştırma ayarı konusunda dışarıdan uyarın. Bu, kişinin çalışma şeklinin değiştirilmesi nedeniyle ani şok yaşamasını ve sağlığının bozulması nı önler. - Binada cihazı kendi başlarına kullanamayacak olan küçük çocuklar, fiziksel engelli kişiler yada yaşlılar bulunduğunda çalıştırmayın. - Ayarı ve çalışma durumunu sık sık kontrol edin. - Hata kodu ekrana geldiğinde çalışmayı durdurun ve yetkili bir satıcı ya da uzman personele danışın. Lütfen kullanmadan önce kontrol edin

• İletişim durumu kötü olduğunda sistem kullanılmaz halde olabilir. Lütfen, çalıştırdıktan sonra uygulama ekranından “Çalışma Durumu”nu kontrol edin. Aşağıdaki durumlar uzaktan çalıştırmada söz konusu olabilir. - Çalıştıramama, çalışma zamanının yans ıtılmaması. - Çalıştırma bina dışından ayarlandığında Hava-Su çalışmasının yansıtılmaması.

• Hatalı çalıştırmayı önlemek için akıllı telefon ekranın kilitlenmesi önerilir.

• Yetkili satıcı veya uzman personel tarafından belirtilmeyen başka bir uzaktan kumanda, iletişim ve çalıştırma cihazı kullanmayın.

• Panasonic Akıllı Uygulama “Hizmet Kullanım Şartları” ve “Kişisel Bilgilerin İşlenmesi” sözleşmesi çerçevesinde kullanın.

• Panasonic Akıllı Uygulama uzun süre kullanılmayacaksa, ağ adaptörünün cihazla bağ lantısını kesin.82 Accordance with the WEEE Regulation. Disposal of Old Equipment Only for European Union and countries with recycling systems This symbol on the products, packaging, and/or accompanying documents means that used electrical and electronic products must not be mixed with general household waste. For proper treatment, recovery and recycling of old products, please take them to applicable collection points in accordance with your national legislation. By disposing of them correctly, you will help to save valuable resources and prevent any potential negative effects on human health and the environment. For more information about collection and recycling, please contact your local municipality. Penalties may be applicable for incorrect disposal of this waste, in accordance with national legislation. AEEE Yönetmeliğine Uygundur. Eski Ekipman İşlenmesi. Sadece geri dönüşüm sistemleri olan Avrupa Birliği ve ülkeleri için geçerlidir. Ürünler, ambalaj ve/veya ekli belgeler üzerindeki bu semboller kullanılmış elektrik ve elektronik ürünlerin genel ev atığı ile karıştırılmaması gerektiğini ifade eder. Eski ürünlerin toplanması ve geri kazanılması için bu atıkları lütfen yasayla belirlenmiş olan uygun toplama merkezlerine teslim ediniz. Bu atıkların doğru işlenmesiyle, değerli kaynakların korunmasına ve insan sağlığı ve çevreye olası negatif etkilerinin engellenmesine yardımcı olabilirsiniz. Atıkların toplanması ve geri dönüşümü için detaylı bilgi için lütfen bağlı olduğunuz yerel yönetimlerle iletişime geçiniz. Atıkların atılmasıyla ilgili yanlış uygulamalar yasayla belirlenmiş olan cezalara sebebiyet verebilir. Bilgi83 Türkçe MemoPrinted in China Panasonic Corporation 1006, Oaza Kadoma, Kadoma City, Osaka 571-8501, Japan Website: http://www.panasonic.com © Panasonic Corporation 2022 ACXF55-33430 SS0122-0 Contact in the UK: Panasonic UK, a branch of Panasonic Marketing Europe GmbH Maxis 2, Western Road, Bracknell, Berkshire, RG12 1RT AEEE Compliance with Turkey Regulations AEEE Yönetmeliğine Uygundur BU ÜRÜNÜN KULLANIM ÖMRÜ 10 YILDIR Authorised representative in EU Panasonic Marketing Europe GmbH Panasonic Testing Centre Winsbergring 15, 22525 Hamburg, Germany
