Producttype	Draadloze FM-audiospeaker
Merk	PHILIPS
Model	SBCBC8310
Afmetingen (ongeveer)	25 x 15 x 10 cm
Gewicht (ongeveer)	1 kg
Voeding	8 x NiCd LR6/AA batterijen (oplaadbaar) of netadapter 9V/1000mA
Batterijduur	Tot 16 uur na volledig opladen
Laadtijd	Ongeveer 16 uur voor volledig opladen
Transmissietechnologie	Draadloze FM, frequentie 863,2 – 864,7 MHz
Maximaal bereik	Tot 100 meter (omnidirectioneel)
Frequentiebereik	10 – 20 000 Hz
Signaal-ruisverhouding	> 60 dB
Totale harmonische vervorming	< 10%
Kanaalscheiding	> 30 dB
Belangrijkste functies	Draadloze FM-transmissie, Dynamic Bass Boost (DBB), dempen, automatische uitschakeling, batterijladingindicator
Bediening	Volume, afstemming, DBB aan/uit, voeding, selectie L/L+R/R
LED-indicatoren	Voeding, opladen, batterijstatus (3 niveaus), DBB
Connectiviteit	Audio-ingang 3,5 mm (via apart verkrijgbare FM-zender)
Zendercompatibiliteit	Philips SBC HC 8372 (apart verkrijgbaar)
Onderhoud en reiniging	Reinigen met een zachte, licht vochtige doek. Vermijd alcohol, oplosmiddelen, schurende producten.
Veiligheid	Niet blootstellen aan vocht, regen, overmatige hitte of direct zonlicht. Loskoppelen bij langdurig niet-gebruik.
Reserveonderdelen / repareerbaarheid	Vervangbare oplaadbare NiCd LR6/AA-batterijen. Probeer niet zelf te repareren.
Algemene informatie	Conform de Europese richtlijn R&TTE 1999/5/EC. Klasse 3 volgens NET 300 445.

Veelgestelde vragen - SBCBC8310 PHILIPS

Hoe laad ik de batterijen van de speaker op?

Sluit de netadapter 9V/1000mA aan op de speaker. Het groene laadlampje gaat branden en gaat uit wanneer de batterijen volledig zijn opgeladen (ongeveer 16 uur).

Welk type batterijen moet ik gebruiken?

Gebruik uitsluitend oplaadbare NiCd LR6/AA batterijen (bij voorkeur Philips). Gebruik geen alkalinebatterijen, dit kan het apparaat beschadigen.

Hoe sluit ik de speaker aan op een audiobron?

De speaker werkt met een FM-zender (apart verkrijgbaar, model SBC HC 8372). Sluit de zender aan op de audiobron via koptelefoonuitgang (optie 1) of line-out (optie 2) met behulp van de meegeleverde kabels.

Waarom is er geen geluid?

Controleer: 1) De adapter van de zender is aangesloten. 2) De speaker is ingeschakeld. 3) De batterijen zijn opgeladen. 4) De audiobron is ingeschakeld en het volume is voldoende. 5) De afstemming is correct (draai aan de afstemknop).

Hoe stel ik de afstemming in?

Draai aan de afstemknop op de speaker tot het audiosignaal zo helder mogelijk is. Als er nog storing is, wijzig dan het kanaal op de zender.

Wat betekent de batterijstatusindicator?

Drie LED's geven het niveau aan: 3 LED's = batterijen vol, 2 LED's = half opgeladen, 1 LED = batterijen bijna leeg (opladen).

Kan ik meerdere speakers gebruiken met één zender?

Ja, op voorwaarde dat de speakers werken in de 864 MHz band en een piloottoon van 19 kHz detecteren. Raadpleeg de specificaties van uw apparaten.

Hoe activeer ik de Dynamic Bass Boost (DBB)?

Duw op de DBB knop op de speaker. Het bijbehorende lampje gaat branden ter bevestiging. Dit versterkt de lage tonen.

Wat is het maximale transmissiebereik?

Het bereik kan 100 meter bedragen in een open veld, met omnidirectionele transmissie (360°). Muren en obstakels kunnen het bereik verminderen.

Hoe onderhoud ik de speaker?

Reinig de behuizing met een zachte, licht vochtige doek. Gebruik geen alcohol, oplosmiddelen of schurende producten. Verwijder de batterijen als het apparaat langdurig niet wordt gebruikt.

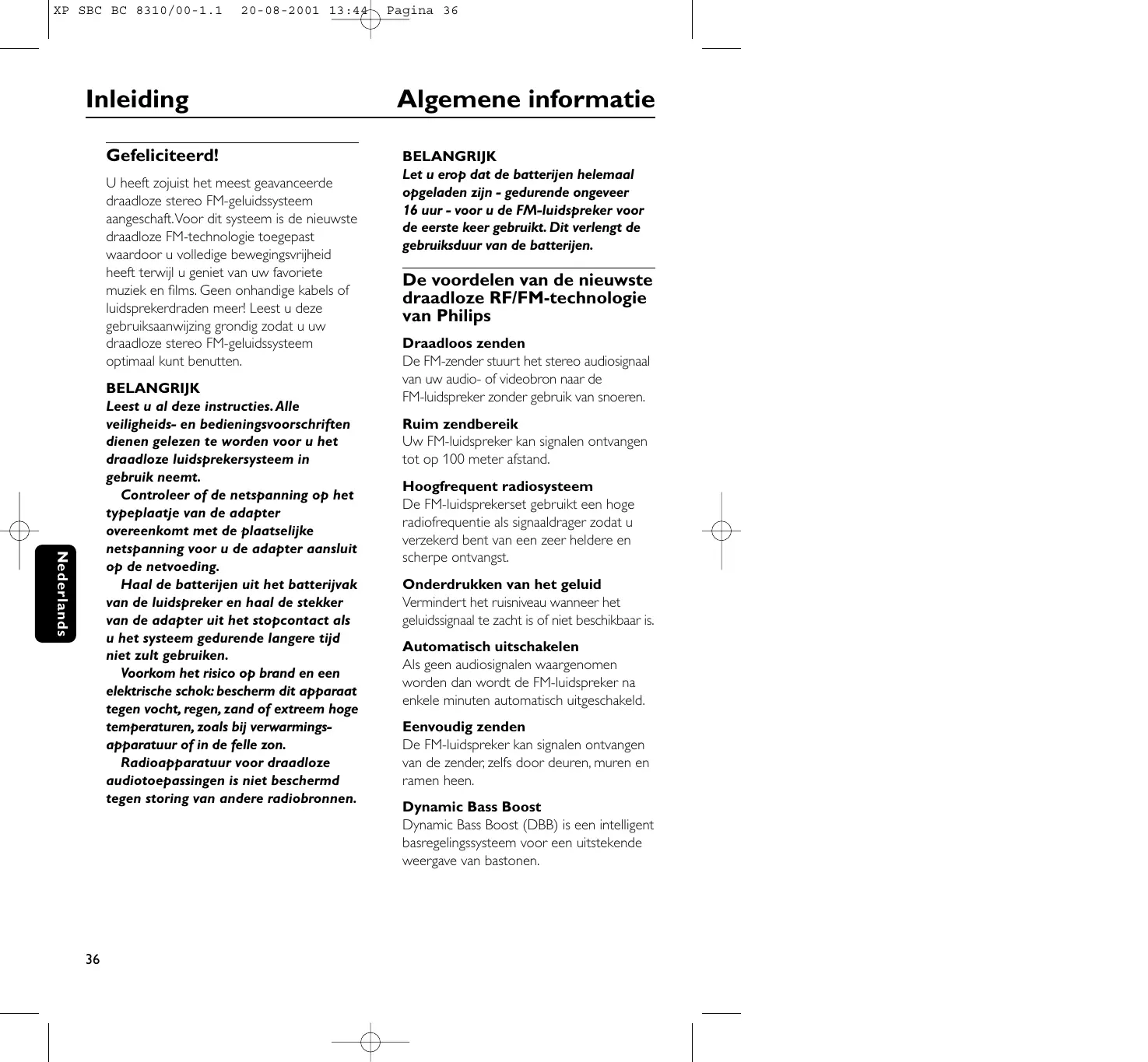

GEBRUIKSAANWIJZING SBCBC8310 PHILIPS

U heeft zojuist het meest geavanceerde draadloze stereo FM-geluidssysteme aangeschaft.Voor dit systeme is de nieuwste draadloze FM-technologie toegepast waardoor u volledige bewegingsvrijheid heeft terwijl u geniet van uw favoriete muziek en films. Geen onhandige kabels of liquidsprekerdraden meer! Leest u deze gebruiksaanwijzing grondig zodat u uw draadloze stereo FM-geluidssysteme optimaal kutn benutten.

BELANGRIJK

Leest u al deze instructies. Alle veiligheids- en bedieningsvoorschriften dieren gelezen te worden voor u het draadloze luidsprekersysteme in gebruik neemt.

Controller of de netspanning op het typeplaatje van de adapter overeenkomt met deplaatselijk netspanning voor u de adapter aansluit op de netvoeding.

Haal de batterijen uit het batterijvak van de luidspreker en haal de stekker van de adapter uit het stopcontact als u het system gemuturende langere tijd nicht zult gebruiken.

Voorkom het risico op brand en een elektrische schok: bescherm dit apparaat gegen vocht, regen, zand of extreem hog temperaturen, zoals bij verwarmings-appeparatuur of in de fellezon.

Radioapparatuur voor draadloze audiotoepassingen is Niet beschermd gegen storing van andere radiobronnen.

BELANGRIJK

Let u erop dat de batterijen helemaal opgeladen zich - gedurende ongeveer 16 uur - voor u de FM-luidspreker voor de eerste keer gebruikt. Dit verlangt de gebruiksduur van de batterijen.

De Voordelen van deNUiewste draadloze RF/FM-technologie van Philips

Draadloos zenden

De FM-zender stuart het stereo audiosignal van uw audio- of videobronaar de FM-luidspreker zonder gebruik van snoeren.

Ruim zendbereik

Uw FM-luidspreker kan signalen ontvangen tot op 100 meter afstand.

Hoogfrequent radiosysteme

De FM-luidsprekerset gebruikt een hogereadiofrequentie als signaldrager zodat uverzekerd bent van een zeer heldere en scherpe ontvangst.

Onderdrukken van het geluid

Vermindert het ruisniveau wanner het geluidssignaal te zacht is of Niet beschikbaar is.

Automatisch uitschakelen

Als geen audiosignalen waargenomen worden dan worden de FM-luidspreker na enkele minuten automatisch uitgeschakeld.

Eenvoudig zenden

De FM-luidspreker kan signalen ontvangen van de zender, zichs door deuren, muren en ramen heb.

Dynamic Bass Boost

Dynamic Bass Boost (DBB) is een intelligent basregelingssystem voor een uitstekende weergave van bastonen.

Algemene informatie

Bedieningselementen

Volumeregeling

De trackball-volumeregelaar kan exact volgens uw eigengoorkeur ingesteld worden.

Batterijen of netvoeding

De luidspreker werkdt op batterijen of op netvoeding.

Batterij-indicator

Geeft de capaciteit van de oplaadbare batterijen weeerijdens gebruik.

De conditie van de oplaadbare batterijen worden in 3 niveaus weergegeven.

3 indicatoren: de batterijen zijn vol,

2 indicators: de batterijen zijn halfvol,

1 indicator: de batterijen zijn leeg.

Meerdere luidsprekers met één zender

Een extra aantal draadloze luidsprekers\ kunnen gebruikt worden met eén enkele\ zender op voorwaarde dat ze:

• werken op de 864 MHz-band
• een 19 kHz-piloottoon kunner waarnemen.

Raadpleeg de technische geevens van het apparaat om de compatibiliteit te controleren.

Inhoud van de set

Dit FM-luidsprekersystem bestaat UIT de volgende onderdelen:

1× FM-luidspreker SBC BC8310

1× 9 volt/1000 mA AC/DC-adapter SBC CS020/00

8 × oplaadbare batterijen, type LR6/AA (NiCd), 1000 mAh

Luidspreker (figuur 1)

8 Batterijklepje

12 Bedieningspaneel

1 Laadindicator - brandt als de batterijen opgeladen worden.
2 Batterij-indicator - De conditie van de oplaadbare batterijen worden in 3 niveaus weergegeven. 3 individuten: de batterijen zijn vol, 2 individuten: de batterijen zijn halfvol, 1 individuten: de batterijen zijn leeg.
3 Aan/uit-indicator - brandt als de luidspreker ingeschakeld is.
4 Dynamic Bass Boost-indicator brandt als de DBB-functie ingeschakeld is
5 Dynamic Bass Boost aan/uit- druk op de knop om in/uit te schakelen
6 Volumeregeling - stel het volume in op het gewenste luisterniveau
7 Aan/uit-knop - druk op de knop om de luidspreker in/uit te schakelen.
9 Afstemmen - draai de afstemknop tot het signala zo zuiver möglichk is.
10 DC-voedingsaansluiting - aansluiting voor de 9 volt/1000 mA AC/DC-adapter
11 L/L+R/R-schakelaar -
zet de L/L+R/R-schakelaar op L+R als u slechts een luidspreker gebruikt.
Zet op L of R voor links of rechts wanner u twee luidsprekers gebruikt.

Installatie

Voeding van de zender

BELANGRIJK

Gebruik enkel de Philips SBC CS030/00 12 volt/200 mA AC/DC-adapter.

1 Gebruik de draadloze FM-zender SBC HC 8372 van Philips. Deze zender kan apart aangeschaft worden.
2 Let erop dat de nominale netspanning van de adapter overeenkomt met de netspanning van het stopcontact.
3 Sluit de DC-stekker van de AC/DC-adapter aan op de 12 volt-DC-voedingsingang op dechterkant van de zender.
4 Sluit de 12 volt/200 mA AC/DC-adapter aan op het stopcontact.

Haal de AC/DC-adapter altijd uit het stopcontact als u de zender gedurende langere&tjd Niet zult gebruiken.

Luidsprekervoeding

BELANGRIJK

Gebruik enkel oplaadbare NiCd-batterijen, type LR6/AA (bij voorkeur Philips).

Gebruik geen alkalinebatterijen want\ deze können uw draadloos FM-system\ beschadigen!

1 Verwijder de afdekfolie van het batterijvak.
2 Controller of de aan/uit-knop van de FM-luidspreker ingeschakeld is.

3 Als het geluid van de FM-luidspreker verrormd begint te klinken dan betekent dit dat de batterijen bijna leeg zich.
- Om de ingebouwde oplaadbare LR6/AA NiCd-batterijen van de luidspreker op te laden moet u de 9 volt/1000 mA AC/DC-adapter aansluiten.
4 Tijdens het laden brandt de groene laadindicator. Zodra de batterijen helemaal opgeladen zijn, gaat de groene laadindicatoruit.
5 Tijdens gelebruik worden de resterende batterijcapaciteit weergegeven door de batterij-indicator. De conditie van de oplaadbare batterijen worden in 3 niveaus weergegeven.

• 3 indicatoren = de batterijen zich vol,
• 2 indicatoren = de batterijen zijn halflvol,
• 1 indicator = de batterijen zijn leeg.

Opmerkingen:

Bij batterijen die helemaal leeg zijn duurt het ongeveer 16 uur om waar volledig op te laden.

Verwijder de batterijen altijd als u de luidspreker gedurende langere tijd Niet zult gebruiken.

Batterijen bevatten chemicalien en moeten waarom op de juiste manier ingeleverd worden.

Met het oog op het milieu

Wij hebben alle overbodig verpakkingsmaterialiaal wegelaten en ervoor gezorgd dat de verpakking gemakkelijk in twee materialen te scheiden is: karton en polyethyleen.

Uw apparaat.bestaat uit materialen die door een gespecialiseerd bedrijf gerecycled hunnen worden. Informeer waar u verpakkingsmaterial, lege batterijen en oude apparatuur voor recycling kunt inleveren.

Vervangen van de batterijen van de luidspreker (figuur 2)

BELANGRIJK

Gebruik enkel oplaadbare NiCd-batterijen, type LR6/AA

(bij voorkeur Philips).

Gebruik geen alkalinebatterijen want\ deze können uw draadloos FM-system\ beschadigen!

1 Verwijder het batterijklepje.
2 Haal de batterijen uit en lever ze op de juiste manier in.
3 Plaats neue batterijen. Gebruik enkel NiCd-batterijen, type LR6/AA (bij voorkeur Philips).
4 Let erop dat de batterijen op de juiste manier geplaatst worden zoals aangegeven door de symbolen in het batterijvak.
5 Plaats het batterijklepje terug.

BELANGRIJK

Let u erop dat de batterijen helemaal opgeladen zich - gedurende ongeveer 16 uu- voor u de FM-luidspreker voor de eerste keer gebruikt. Dit verlengt de gebruiksduur van de batterijen.

Audioansluitingen

Mogelijkheid 1 (figuur 3)

Aansluiten van de FM-zender SBC HC 8372 op de hoofdtelefoonuitgang van een audiobron

1 Sluit de 3,5mm-stereostekker van de stereo-audiokabel aan op de hoofdtelefoonuitgang van een audiobron, bijvoorbeeld een tv, hi-fi of pc.
- Heeft uw audiobron een 6,3mm-hoofdtelefoonuitgang, gebruik dan de 3,5mm tot 6,3 mm-stereoadapterstekker.
2 Schakel uw audiobron in. De rode voedingsindicator van de zender begint te branden wanner een audiosignal ontvangen worden.
3 Schakel de luidspreker in. Als de luidsprekernog Niet goed afgestemd is op de zenderdan kan het zich dat u een sissend geluidhoort via de luidspreker.
4 Draai de afstemknop tot het signal zo zuiver möglichk is.
5 Zet het volume op het gewenste niveaumet de volumeregelaar van de luidspreker.

Audioansluitingen

Mogelijkheid 2 (figuur 4)

Aansluiten van de FM-zender op een lijnuitgang van een audiobron bijvoorbeeld REC OUT, LINE OUT.

1 Sluit de 3,5 mm-stereostekker van de stereo-audiokabel (15 cm) aan op de 3,5 mm-audio-uitgang van de FM-zender.
2 Sluit de 2 RCA (cinch)-stekkers van de aansluitkabel aan op de lijnuitgang (REC OUT of LINE OUT) van een audiobron bijvoorbeeld een tv, hi-fi of pc.

• Controller of de rode RCA-stekker (rechtekanaal) aangesloten is op het rechtekanaal (rood) van de audiobron.
• Controller of de witte RCA-stekker (linkerkanaal) aangesloten is op het linkerkanaal (wit) van de audiobron.

3 Schakel uw audiobron in. De rode voedingsindicator van de zender begint te branden wanner een audiosignal ontvangen worden.
4 Schakel de luidspreker in. Als de luidspreker nog Niet goed afgestemd is op de zender dan kan het zich dat u een sissend geluid hoort via de luidspreker.
5 Draai de afstemknop tot het signal zo zuiver möglichk is.
6 Als het uitgangsiveau van de lijnuitgang van de audiobron instelbaar is, zet het niveau van de lijnuitgang van de audiobron dan op het hoogst möglichkiveau zonder dat er verrorming optreedt.
7 Zet het volume op het gewenste niveau met de volumeregelaar van de luidspreker.

Basisbediening

Als de FM-zender aangesloten is op:

• de lijnuitgang van een audiobron zoals
  REC OUT of LINE OUT of

• de hoofdtelefoonuitgang van een audiobron.

1 Schakel uw audiobron in en zet voorzichtig het volume van de audiobron harder. De rode voedingsindicator van de zender begint te branden wanner een audiosignal ontvangen worden.
2 Schakel de luidspreker in. Als de luidsprekernog Niet goed afgestemd is op de zenderdan kan het zich dat u een sissend geluidhoort via de luidspreker.
3 Draai de afstemknop tot het signal zo zuiver möglichk is.
4 Zet het volume op het gewenste niveau met de volumeregelaar van de luidspreker.

Als zich een probleem voordoet, controlleren dan eerst de punten op de onderstaande lijst voor u het apparaat in reparatie geeft.

Kunt u het probleem Niet oplossen aan de hand van deze aanwijzingen, raadpleeg dan uw leverancier of serviceorganisatie.

WAARSCHUWING: Probeer in geen geval zich het systeme te repareren want dan verwalt de garantie.

Probleem	Oplossing
Geen geluid	- Controller of de AC/DC-adapter goed aangesloten is op het stopcontact en of de DC-stekker goed aangesloten is op de 12 volt-DC-ingang op dechterkant van de zender.- Controller of de aan/uit-knop van de luidspreker ingeschakeld is.- De batterijen van de luidspreker+zijn bijna leeg.Sluit de 9 volt/1000 mA AC/DC-adapter aan (zie Luidsprekerooeding).- Controller of de audiobron ingeschakeld is en afgestemd op een kanaal met audio.- Het volume is Niet ingesteld. Zet het volume van de audiobron/ luidspreker harder.- Stel de afstemfrequentie van de luidspreker in.Om af te stemmen moet u de afstemknop draaien tot het signala zo zuiver möglich is.- Gebruik de zender HC8372. Door de geavanceerde technologieën die gebruikt werden bij de luidspreker BC8310 kan het+zijn dat bepaalde zenders die reeds ingebouwd+zijn in andere apparatuur nicht compatibel+zijn met de luidspreker BC8310.
Vervormd geluid	- Stel de afstemfrequentie van de hoofdtelefoon in.Om af te stemmen moet u de afstemknop draaien tot het signala zo zuiver möglich is.- Stel de frequentie van de zender in.Kies eén van de 2 kanalen van de zender.- De batterijen van de luidspreker+zijn bijna leeg.Sluit de 9 volt/1000 mA AC/DC-adapter aan (zie Luidsprekerooeding).- Controller of het volume van de audiobron/ luidspreker Niet te hard staat. Zet het volume zachter.

Verhelpen van storingen

Vervormd geluid

– De zender is te ver verwijderd. GaDICHTER in de buurt van de zender.– Interferentie van tl-lampen / andere radiobronnen. Verplaats de zender of de luidspreker / wijzig het kanaal van de zender.– Gebruik de zender HC8372. Door de geavanceerde technologieën die gebruikt werden bij de luidspreker BC8310 kan het+zijn dat bepaalde zenders die reeds ingebouwd,zijn in andere apparatuur Niet compatabel,zijn met de luidspreker BC8310.

Onderhoud

– Als u de luidspreker gedurende langere tijd Niet zult gebruiken, verwijder dan de batterijen om te voorkomen dat ze gaan lekken waardoor corrosie ontstaat.– Vervang de batterijen enkel door NiCd-batterijen,type LR6/AA (bij voorkeur Philips).– Houd de luidsprekeruit de buurt van warmtebronnen. Bescherm dit apparaat gegen felle zon, stof, vocht, regen en mechanische schokken.– Maak de luidspreker of de zender Niet schoon met alcohol, verdunner of middelen op basis van benzine. Ukunt de apparaten schoonmaken met een Licht bevochtigde zeemplap.– Gebruik geen schoonmaakmiddelen die alcohol, spiritus, ammonia of schuirmiddel bevatten want die kunnen de apparaten beschadigen.

Bescherm uw gehoor! Langdurig gebruik aan een hoog volume kan blijvend letsel aan uw gehoor veroorzaken.

Technische gegevens

Voorschriften

Systeem:	Radiofrequent (RF)
Zendfrequentie: (Luidspreker)	Afstemming van 863,2 tot 864,7MHz
Modulatie:	Frequentiemodulatie (FM)
Zendvermogen:	<10m Watt
Effectief zendbereik:	tot 100 meter, omni-directioneel (360°)
Ingangsnaiveau:	350 mVrms (1 kHz sinus golf)
Voeding - zender:	12 Volt / 200 mA DC, middenpen plus
Voeding - luidspreker:	8 × LR6 (AA) batterijen (NiCd)
Frequentiebereik (Luidspreker):	10 – 20,000 Hz
Signaal/ruis-verhouding:	> 60 dB (1 kHz sinus golf, A-gewogen)
Vervorming:	< 10% THD
Kanaalscheiding:	> 30 dB

Europese Voorschriften

Dit product is ontworpen, getest en gefabricieerd volgens de Europese R&TTE-richtlijn 1999/5/EC.

Conform deze richtlij kan het product in de volgende landen voor service aangeboden worden:

R&TTE-richtlijn 1999/5/EC

Dit product voldoet aan de Class 3-richtlij zoals vastgelegd in ETS 300 445.
