SBCBC8310 - Cassa bluetooth PHILIPS - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Casse audio wireless FM
Marca	PHILIPS
Modello	SBCBC8310
Dimensioni (circa)	25 x 15 x 10 cm
Peso (circa)	1 kg
Alimentazione	8 x batterie NiCd LR6/AA (ricaricabili) o adattatore di rete 9V/1000mA
Autonomia delle batterie	Fino a 16 ore dopo carica completa
Tempo di ricarica	Circa 16 ore per una carica completa
Tecnologia di trasmissione	FM wireless, frequenza 863,2 – 864,7 MHz
Portata massima	Fino a 100 metri (omnidirezionale)
Risposta in frequenza	10 – 20 000 Hz
Rapporto segnale/rumore	> 60 dB
Distorsione armonica totale	< 10%
Separazione dei canali	> 30 dB
Funzioni principali	Trasmissione FM wireless, Dynamic Bass Boost (DBB), muting, spegnimento automatico, indicatore di carica batteria
Controlli	Volume, sintonia, DBB on/off, alimentazione, selezione L/L+R/R
Indicatori LED	Alimentazione, carica, stato batteria (3 livelli), DBB
Connettività	Ingresso audio 3,5 mm (tramite trasmettitore FM venduto separatamente)
Compatibilità trasmettitore	Philips SBC HC 8372 (venduto separatamente)
Manutenzione e pulizia	Pulire con un panno morbido leggermente umido. Evitare alcol, solventi, prodotti abrasivi.
Sicurezza	Non esporre a umidità, pioggia, calore eccessivo o luce solare diretta. Scollegare in caso di non utilizzo prolungato.
Pezzi di ricambio / riparabilità	Batterie ricaricabili NiCd LR6/AA sostituibili. Non tentare di riparare da soli.
Informazioni generali	Conforme alla direttiva europea R&TTE 1999/5/EC. Classe 3 secondo NET 300 445.

Domande frequenti - SBCBC8310 PHILIPS

Come ricaricare le batterie dell'altoparlante?

Collegare l'adattatore di rete 9V/1000mA all'altoparlante. La spia verde di carica si accende e si spegne quando le batterie sono completamente cariche (circa 16 ore).

Che tipo di batterie usare?

Utilizzare esclusivamente batterie ricaricabili NiCd LR6/AA (preferibilmente Philips). Non usare batterie alcaline, potrebbe danneggiare l'apparecchio.

Come collegare l'altoparlante a una sorgente audio?

L'altoparlante funziona con un trasmettitore FM (venduto separatamente, modello SBC HC 8372). Collegare il trasmettitore alla sorgente audio tramite uscita cuffie (opzione 1) o uscita linea (opzione 2) utilizzando i cavi forniti.

Perché non c'è alcun suono?

Verificare: 1) L'adattatore del trasmettitore è ben collegato. 2) L'altoparlante è acceso. 3) Le batterie sono cariche. 4) La sorgente audio è accesa e il volume è sufficiente. 5) La sintonia è corretta (girare la manopola di sintonia).

Come regolare la sintonia?

Girare la manopola di sintonia sull'altoparlante finché il segnale audio non è il più chiaro possibile. Se le interferenze persistono, cambiare canale sul trasmettitore.

Cosa significa l'indicatore dello stato delle batterie?

Tre LED indicano il livello: 3 LED = batterie piene, 2 LED = metà cariche, 1 LED = batterie scariche (da ricaricare).

Si possono usare più altoparlanti con un solo trasmettitore?

Sì, a condizione che gli altoparlanti funzionino nella banda 864 MHz e rilevino un tono pilota di 19 kHz. Consultare le specifiche dei propri dispositivi.

Come attivare il Dynamic Bass Boost (DBB)?

Premere il pulsante DBB sull'altoparlante. La spia corrispondente si accende per confermare l'attivazione. Ciò potenzia i bassi.

Qual è la portata massima di trasmissione?

La portata può raggiungere 100 metri in campo aperto, con trasmissione omnidirezionale (360°). Pareti e ostacoli possono ridurre la portata.

Come mantenere l'altoparlante?

Pulire il contenitore con un panno morbido leggermente umido. Non usare alcol, solventi o prodotti abrasivi. Rimuovere le batterie se l'apparecchio rimane inutilizzato per molto tempo.

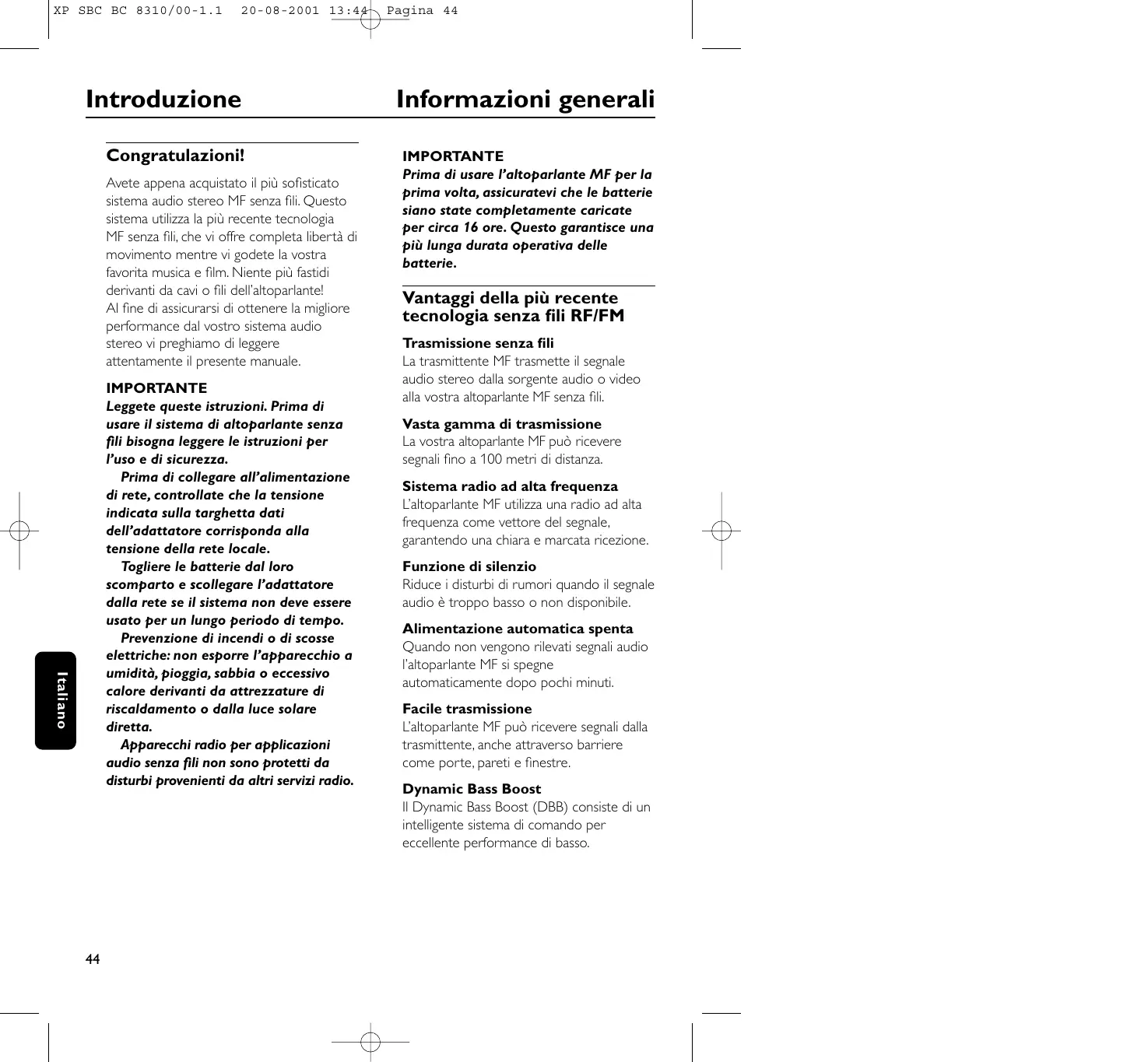

MANUALE UTENTE SBCBC8310 PHILIPS

Avete appena acquistato il più sofisticato
systema audio stereo MF ricerca. Questo
sistema utilizza la più recente technologia
MF ricerca fili, che vi offre completinga libertà di
movimento nelle vi godete la vostra
favorita musica e film. Niente più fastidi
derivanti da cavi o fili dell'altoparlante!
Al fine di assicurarsi di ottenere la migliorere performance dal vostro sistema audio
stereo vi preghiamo di leggere
attentamente il presente manuale.

IMPORTANT

Leggete queste istruzioni. Prima di usare il systema di altoparlante alla fili bisogna leggere le istruzioni per l'uso e di sicurezza.

Prima di collegare all'alimentazione di rete, controllate che la tensione indicate sulla targhetto dati dell'adattatore corrisponda alla tensione della rete locale.

Togliere le batterie dal loro scomparto e scollegare l'adattatore alla rete se il sistema non deve essere usato per un lungo periodo di tempo.

Prevenzione di incendi o di scosse elettriche: non esporre l'apparecchio a umidità, pioggia, sabbia o eccessivo calore derivanti da attrezzature di riscaldamento o alla luce solare diretta.

Apparecchi radio per applicazioni audioenza fili non sono protetti da disturbi provenienti da altri servizi radio.

IMPORTANT

Prima di usare l'altoparlante MF per la prima volta, assicuratevi che le batterie siano state completamente caricate per circa 16 ore. Questo garantisce una più lunga durata operativa delle batterie.

Vantaggi della più recente Tecnologiaenza fili RF/FM

Trasmissione sanza fili

La trasmittente MF trasmette il segnale audio stereo alla sorgente audio o video alla vostra altoparlante MF nella fili.

Vasta gamma di trasmissione

La vostra altoparlante MF può ricevere segnali fino a 100 metri di distanza.

Sistema radio ad alta frequenza

L'altoparlante MF utilizes una radio ad alta frequenza comme vettore del segnale, garantendo una chiara e marcata ricezione.

Funzione di silenzio

Riduce i disturbi di rumori quando il segnale audio è troppo basso o non disponibile.

Alimentazione automatica spenta

Quando non vengono rilevati segnali audio l'altoparlante MF si spegne automaticamente dopo pochi minuti.

Facile transmission

L'altoparlante MF può ricevere segnali alla trasmittente,ancheattraverso barriere come portecareti e finestre.

Dynamic Bass Boost

Il Dynamic Bass Boost (DBB) consiste di un intelligenteistema di lavoro per eccellente performance di basso.

Controllo del volume

Il controlo del volume a sfera tracciata cui essere regolato con precisione secondo le preferenze personali.

Azionato a batteria o ad alimentazione di rete

L'altoparlante cui o ssere azionato da batteria o da alimentazione di rete.

Indicatore stato batteria

Indica il livello d'energia delle batterie ricaricabili durante il funzionamento.

Si può usare un numero addizionale di altoparlanti senza fili con una singola trasmittente se:

• funzionano nella banda di 864 MHz
• si può rilevare un suono pilota di 19 kHz.

Vi preghiamo di consultare la scheda della specifica tecnica dell'apparecchio per confirmare la compatibilità.

Contenuto del kit

Questoistema di altoparlante MF consiste dei seguenti accessori:

1×altoparlante MF SBC BC8310

1× adattatore CA/CC 9 Volt/1000 mA. SBC CS020/00

8 × batterie ricaricabili LR6/AA (NiCd), 1000 mAh

Altoparlante (figura 1)

8 Sportello batteria

1 Indicatore al LED di carica - si illumina quando le batterie vengono caricate.
2 Indicatore stato batteria - 3 livelli indicano lo stato delle batterie ricaricabili. 3 LED: batterie cariche, 2 LED: batterie semi cariche, 1 LED: batterie scariche.
3 Indicatore al LED di alimentazione - si illumina quando l'altoparlante è inserito.
4 Indicatore del Dynamic Bass Boost - si illumina quando il DBB viene acceso.
5 Dynamic Bass Boost acceso/spentopremere il tastingo per accendere/specnere
6 Controllo del volume - regola il volume al livello di ascolto desiderato.
7 Tasto dell'alimentazione - premere il tasto per insertire/disinserire l'altoparlante.
9 Sintonizzazione - girare la rotella di sintonizzazione fino a quando il segnale è al massimo alla chiarezza.
10 Alimentazione CC - collegate l'adattatore CA/CC di 9 volt /1000 mA
11 Commutatore L/L+/R/R - passa il commutatore L/L+R/R a L+R quando si usa un solo altoparlante. Passa a L o R per uso sinistro o destro quando si usano due altoparlanti.
12 Pannello di controllo

Installazione

Alimentazione della trasmittente

IMPORTANT Usare solamente l'adattatore Philips CA/CC 12 volt/200 mA, SBC CS030/00

1 Fare uso della trasmittente perché fili SBC HC 8372 FM. Questa trasmittente può essere acquistata separatamente.
2 Assicuratevi che la tensione nominale dell'adattatore corrisponda a quella della presa.
3 Collegate il connettore CC dell'adattatore CA/CC al connettore d'ingresso dell'alimentazione CC che si trovava sul retro della trasmittente.
4 Collegate l'adattatore CA/CC di 12 Volt/200 mA alla presa della rete. - Scollegate sempre l'adattatore CA/CC se la trasmittente non viene usata per un lungo periodo di tempo.

Alimentazione dell'altoparlante

IMPORTANT Usate solo batterie LR6/AA NiCd ricaricabili (preferibilmente Philips). Non usate alcaline poiché potrebbero danneggiare ilsystema MF alla fili!

1 Togliere il foglio isolante dallo scomparto delle batterie.

2 Controllate che il tasto dell'alimentazione dell'altoparlante MF sia in posizione di inserimento.
3 Quando il suono dell'altoparlante MF diventa distorto, èindicazione che le batterie sono scariche. Per ricaricare le batterie LR6/AA NiCd ricaricabili incorporate, collegare all'adattatore a 9 Volt/1000 mA CA/CC.
4 Durante la carica, il LED verde di individazione della carica si illumina. Non appena le batterie sono Completely cariche, il LED verde indicatore di carica si spegne.
5 Durante il funzionamento, la rimanente energia della batteria vieneindicata dal relativoindicatore.13 livelli indicano lo stato delle batterie ricaricabili.

Batterie completamente scariche hanno bisogno di circa 16 ore di ricarica.

Rimuovete sempre le batterie se l'altoparlante non viene usato per un lungo periodo di tempo.

Le batterie contengono delle sostenze chimiche, quando vi raccomandiamo di smaltirle nel modo adeguato.

Informazione ecologica

Tutto il materiale d'imballaggio non necessario è stato omesso Abbiamo fatto il nostro migliorio per renderere l'imballaggio facile da分开are in due tipi di materiali mono: cartone e polietilene.

L'apparecchio consiste di materiale che può essere riciclato se smontato da un'azienda specializzata Si prega osservare i regolamenti locali riguardanti lo smaltimento di materiale da imballaggio, batterie scariche e vecchi apparecchi.

Sostituzione delle batterie dell'altoparlante (figura 2)

IMPORTANT

Usate solo batterie LR6/AA NiCd ricaricabili (preferibilmente Philips). Non usate alcaline poiché potrebbero danneggiare ilsystema MF penza fili!

1 Togliere lo sportello delle batterie.
2 Estraete le batterie e smaltitele in modo adeguato.
3 Inserite nuove batterie. Usate solo batterie LR6/AA NiCd ricaricabili (preferibilmente Philips).
4 Assicuratevi che le batterie vengano inserte correttamente come indicato dai simboli incisi nella sede delle batterie.
5 Riporre lo sportello.

IMPORTANT

Prima di usare l'altoparlante MF per la prima volta, assicuratevi che le batterie siano state completamente caricate per circa 16 ore. Questo garantisce una più lunga durata operativa delle batterie.

Collegamenti audio

Opzione 1 (figura 2)

Collegamento della trasmittente MF SBC HC 8372 all'uscita della cuffia di una sorgente audio

1 Collegate la spina stereo di 3,5mm del cavo audio stereo all'uscita della cuffia di una sorgente audio, come TV, Hi-fi o PC.
In caso la sorgente audio abbia un'uscita cuffia di 6,3 mm, usate la spina adattatrice stereo da 3,5 mm a 6,3 mm.
2 Accendete la sorgente audio ed aumentatene cautamente il volume. Il LED grosso dell'indicatore di alimentazione della trasmittente si illumina quando sta ricevendo un segnale audio.
3 Accendere l'altoparlante. Potreste udire un sibilo nell'altoparlante se questo non è sintonizzato bene sulla trasmittente.
4 Per sintonizzato, girare la rotella di sintonizzazione fino a quando il segnale è al massimo alla chiarezza.
5 Regolare il volume al livello desiderato, utilizzando il controllo del volume dell'altoparlante.

Collegamenti audio

Opzione 2 (figura 4)

Collegamento di una trasmittente MF ad un'uscita linea di una sorgente audio, es. REC OUT, LINE OUT.

1 Collegare la spina stereo di 3,5 mm del cavo audio stereo (15 cm) all'ingresso di 3,5 mm della trasmittente.
2 Collegate le 2 spine RCA del cavo del connettore (20 cm) ad un'uscita linea (REC OUT o LINE OUT) di una sorgente audio, es.TV, Hi-fi o PC:

Controllate che la spina RCA rossa (canale destro) sua collegata al canale destro (rosso) della sorgente audio.
Controllate che la spina RCA bianca (canale sinistro) sia collegata al canale sinistro (bianco) della sorgente audio.

3 Accendete la sorgente audio. Il LED rosso dell'indicatore di alimentazione della trasmittente si illumina quando sta ricevendo un segnale audio.
4 Accendere l'altoparlante. Potreste udire un sibilo nell'altoparlante se quello non è sintonizzato bene sulla trasmittente.
5 Per sintonizzato, girare la rotella di sintonizzazione fino a quando il segnale è al massimo alla chiarezza.
6 Nel caso in cui l'uscita della sorgente audio abbia un livello regolabile di uscita linea, regolatelo al più alto livello accettabile non distorto.
7 Regolare il volume al livello desiderato, utilizzando il controllo del volume dell'altoparlante.

Funzionamento di base

Quando la trasmittente MF è collegata a:
- un'uscita di una sorgente audio,
come REC OUT o LINE OUT o
- un'uscita di cuffia di una sorgente audio.

1 Accendete la sorgente audio ed aumentatene cautamente il volume. Il LED grosso dell'indicatore di alimentazione della trasmittente si illumina quando sta ricevendo un segnale audio.
2 Accendere l'altoparlante. Potreste udire un sibilo nell'altoparlante se quello non è sintonizzato bene sulla trasmittente.
3 Per sintonizzato, girare la rotella di sintonizzazione fino a quando il segnale è al massimo alla chiarezza.
4 Regolare il volume al livello desiderato, utilizzando il controllo del volume dell'altoparlante.

In caso di guasto, prima di portare l'apparecchio a riparare, controllate i punti sottoelencati.

Se non si è in grado di risolverve il problema seguito questi suggerimenti, rivolgetevi al proprio rivenditore o al centro di assistenza.

AVERTENZA: In nessuna circostanza bisogna tentare di riparare personalmente l'apparecchio; tali interventi annullano la garanzia.

Problema	Rimedio
Assenza di suono	- Controllate che l'adattatore CA/CC sia tutto inserto nella presa CA e che il connettore CC sia inserto correttamente nel connettore d'ingresso di 12 Volt CC che si trova sul retro della trasmittente.- Controllare che l'interruttore di inserimento/disinserimento dell'altoparlante sia in posizione di inserimento.- Le batterie dell'altoparlante si stanno scaricando.Collegare all'adattatore di 9 Volt/1000 mA CA/CC.(Vedi Alimentazione dell'altoparlante) - Controllate che la sorgente audio sia accesa e sintonizzata su di un canale con audio.- Volume non regolato. Regolare il volume della sorgente audio/ altoparlante ad un livello più alto.- Regolare la frequenza di sintonizzazione dell'altoparlante. Girare la rotella di sintonizzazione fine a quando il segnale è al massimo alla chiarezza.- Utilizzate la trasmittente HC8372. Alcune trasmittenti più incorporate nell'attrezzatura potrebbero non essere compatibili con l'altoparlante BC8310 a causa dell'alta technologia utilizzata nell'altoparlante BC8310.
Suono distorto	- Regolate la frequenza di sintonizzazione della cuffia.Girare la rotella di sintonizzazione fine a quando il segnale è al massimo alla chiarezza.- Regolate la frequenza della trasmittente.Selezionate qualsiasi dei 2 canali della trasmittente.- Le batterie dell'altoparlante si stanno scaricando.Collegare all'adattatore di 9 Volt/1000 mA CA/CC.(Vedi Alimentazione dell'altoparlante)- Controllare che il volume della sorgente audio/altoparlante non sia stato impostato ad un livello troppo alto. Riducete il volume.

Ricerca dei guasti

Suono distorto

-La distanza alla trasmittente è troppo grande.
Portatevi piu vicino alla trasmittente.
- Interferenza da lampade fluorescenti/altre sorgenti radio. Spostare la trasmittente o l'altoparlante ad un'alto posto/cambiare il canale della trasmittente.
- Utilizzate la trasmittente HC8372. Alcune trasmittenti giare incorporate nell'attrezatura potrebbero non essere compatibili con l'altoparlante BC8310 a causa dell'alta Tecnologia utilizzata in quello modello.

Manutenzione

• Se l'altoparlante non deve essere usata per un lungo periodo di tempo, vi preghiamo togliere le batterie per impedire perdita e corrosione.
• Sostituite le batterie soltanto con LR6/AA NiCd (preferibilmente Philips).
• Non lasciare l'altoparlante vicino alla sorgente molto calda. Non esponetela alla diretta luce del sole, ad eccessiva polvere, alla pioggia o a qualsiasiorda di urto meccanico.
• Non usare alcool, diluente o sostanze a base di petrólio per pulire l'altoparlante o la trasmittente. Usate un panno di pelle di camoscio per pulire l'alloggiamento.
  Non usate detersivi che contengono alcool, alcohol depurato, ammoniaca o abrasivi poiché potrebbero danneggiare l'alloggiamento.

Sicurezza d'ascolto!

Un uso continuo ad alto volume può provocare danni permanenti all'udito.

Caratteristiche
Regolazioni

Sistema:	Frequenza Radio (RF)
Frequenza vettore: (Altoparlante)	Sintonizzabile da 863.2 a 864.7MHz
Modulazione:	Modulazione di Freqenza (FM)
Potenza di uscita irradiata:	<10m Watt
Gamma di trasmissione effettiva:	fino a 100 metri, multidirezionale (360°)
Livello d'ingresso:	350 mVrms (1 kHz oscillatore sinusoidale)
Alimentazione – trasmittente:	12 Volt / 200 mA CC, positivo al centro
Alimentazione – altoparlante:	8 × LR6 (AA) batterie (NiCd)
Gamma della frequenza (Altoparlante):	10 – 20,000 Hz
Rapporto segnale/rumore:	> 60 dB (1 kHz oscillazione sinusoidale, ponderato A )
Distorsione:	< 10%THD
Separazione dei canali:	> 30 dB

Regolazioni Europee

Questo prodotto è stato progettato, collaudato e prodotto secondo la direttiva europea R&TTE 1999/5CE.

Ai sensi della suddetta Direttiva, quello prodotto cui èsso essere acquistato eesso in servizio nei seguenti stati:

Direttiva R&TTE 1999/5/CE

B√

DK

E X

GR X

F√

IRL

1x

NL

A √

P V

SU

s√

UK

D

CH√

Questo prodotto è conforme ai requisiti di classe 3 come indicato nella NET 445.
