Tipo de produto	Caixa de som sem fio FM
Marca	PHILIPS
Modelo	SBCBC8310
Dimensões (aprox.)	25 x 15 x 10 cm
Peso (aprox.)	1 kg
Alimentação	8 x pilhas NiCd LR6/AA (recarregáveis) ou adaptador de rede 9V/1000mA
Autonomia das pilhas	Até 16 h após carga completa
Tempo de carga	Aproximadamente 16 horas para uma carga completa
Tecnologia de transmissão	FM sem fio, frequência 863,2 – 864,7 MHz
Alcance máximo	Até 100 metros (omnidirecional)
Resposta em frequência	10 – 20 000 Hz
Relação sinal/ruído	> 60 dB
Distorção harmônica total	< 10%
Separação de canais	> 30 dB
Funções principais	Transmissão FM sem fio, Dynamic Bass Boost (DBB), silenciamento, desligamento automático, indicador de carga das pilhas
Controles	Volume, sintonia, DBB liga/desliga, alimentação, seleção L/L+R/R
Indicadores LED	Alimentação, carga, estado das pilhas (3 níveis), DBB
Conectividade	Entrada de áudio 3,5 mm (via transmissor FM vendido separadamente)
Compatibilidade do transmissor	Philips SBC HC 8372 (vendido separadamente)
Manutenção e limpeza	Limpar com um pano macio ligeiramente úmido. Evitar álcool, solventes, produtos abrasivos.
Segurança	Não expor à umidade, chuva, calor excessivo ou sol direto. Desconectar quando não utilizado por longos períodos.
Peças de reposição / reparabilidade	Pilhas recarregáveis NiCd LR6/AA substituíveis. Não tentar reparar por conta própria.
Informações gerais	Conforme à diretiva europeia R&TTE 1999/5/EC. Classe 3 de acordo com NET 300 445.

Perguntas frequentes - SBCBC8310 PHILIPS

Como recarregar as pilhas da caixa de som?

Conecte o adaptador de rede 9V/1000mA à caixa de som. O LED verde de carga acende e apaga quando as pilhas estão completamente carregadas (aproximadamente 16 horas).

Que tipo de pilhas usar?

Use exclusivamente pilhas recarregáveis NiCd LR6/AA (de preferência Philips). Não use pilhas alcalinas, isso pode danificar o aparelho.

Como conectar a caixa de som a uma fonte de áudio?

A caixa de som funciona com um transmissor FM (vendido separadamente, modelo SBC HC 8372). Conecte o transmissor à fonte de áudio via saída de fone de ouvido (opção 1) ou saída de linha (opção 2) usando os cabos fornecidos.

Por que não há som?

Verifique: 1) O adaptador do transmissor está bem conectado. 2) A caixa de som está ligada. 3) As pilhas estão carregadas. 4) A fonte de áudio está ligada e o volume é suficiente. 5) A sintonia está correta (gire o botão de sintonia).

Como ajustar a sintonia?

Gire o botão de sintonia na caixa de som até que o sinal de áudio esteja o mais claro possível. Se as interferências persistirem, mude o canal no transmissor.

O que significa o indicador de estado das pilhas?

Três LEDs indicam o nível: 3 LEDs = pilhas cheias, 2 LEDs = meio carregadas, 1 LED = pilhas fracas (recarregar).

Pode-se usar várias caixas de som com um único transmissor?

Sim, desde que as caixas de som funcionem na faixa de 864 MHz e detectem um tom piloto de 19 kHz. Consulte as especificações dos seus aparelhos.

Como ativar o Dynamic Bass Boost (DBB)?

Pressione o botão DBB na caixa de som. O LED correspondente acende para confirmar a ativação. Isso reforça os graves.

Qual é o alcance máximo de transmissão?

O alcance pode atingir 100 metros em campo aberto, com transmissão omnidirecional (360°). Paredes e obstáculos podem reduzir o alcance.

Como fazer a manutenção da caixa de som?

Limpe o gabinete com um pano macio ligeiramente úmido. Não use álcool, solventes ou produtos abrasivos. Remova as pilhas se o aparelho ficar muito tempo sem uso.

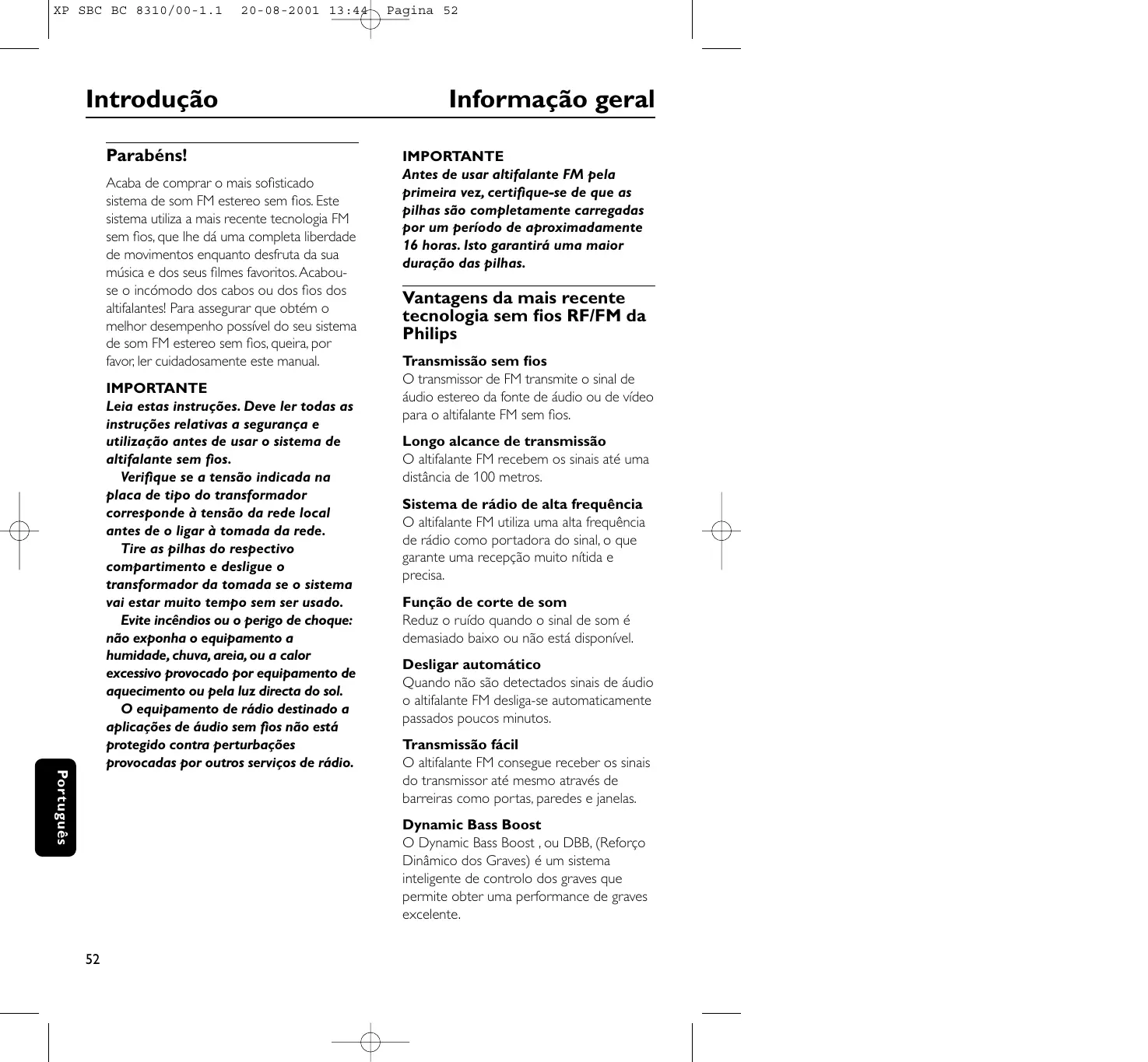

MANUAL DE UTILIZADOR SBCBC8310 PHILIPS

Funcionamente Basics

Acaba de comprar o mais Sofisticado
sistema de som FM estereo sem fios. Este
somutilizaamaisrecente TecnologiaFM
semfios,queIhe dauma completeness liberdade
de movimento enquanto desfruta da sua
música e dos seuisfilmesfavoritos.Acabouse incócomo dos cabos ou dos fios dos altifalantes!Para assegurar que obtém o
melhordesempenhopossiveldo seu Sistema
de som FM estereo sem fios,queira,por
favor,ler cuidadosamente este manual.

IMPORTANT

Leia estas instruções. Deve ler todas as instruções relativas a segurar e utilizesçao antes de usar o Sistema de altovalante sem fios.

Verifique se a tension indica na placar de tipo do transformador corresponde à tension da rede local antes de o ligar a tomada da rede.

Tire as pilhas do respectivo compartmento e desligue o transformador da tomada se o Sistemavae estar muito tempo sem ser uso.

Evite incéndios ou o perigo deCHOque: não exponha o equipamento a humidade, chuva, areia, ou a calor excessivo provocado por equipamento de aquecimento ouPGA luz directa do sol.

O equipamento de rádio destinado a aplicações de audio sem fíos não está protegado contra perturbações provocadas por outros serviços de rádio.

IMPORTANT

Antes de usar altifalante FM pela primaira vez, certifique-se de que as pilhas são Completely caricadas por um periodo de aproximately 16 horas. Isto garantirá uma maior duração das pilhas.

Vantagens da mais recente Tecnologia sem fios RF/FM da Philips

Transmissão sem fios

O transmisor de FM transmite o sinal de audio estereo da fonte de audio ou de video para o altifalante FM sem fios.

Longo alcance de transmissao

O altifalante FM recebem os sinais até uma distência de 100 metros.

Sistema de rádio de alta frequência

O alto fialante FM utilizes uma alta frequencia de rádio como portadora do sinal, o que garante uma receção muito nítida e precisa.

Funcao de corte de som

Reduz o ruido quando o sinal de som é demasiado baixo ou não está disponível.

Desligar automatico

Quando não são detectados sinais de audio o altofalante FM desliga-se automaticamente passados poucOs微量元素.

Transmissao fácil

O altifalante FM consegue receiveber os sinais do transmissor até mesmo atraves de barreiras como portas, paredes e janelas.

Dynamic Bass Boost

O Dynamic Bass Boost , ou DBB, (Reforço Dinâmico dos Graves) é umsystemainteligente de controlo dos graves quepermite obter una performance de graves excelente.

Comando do volume

O commande do volume por esfera rolante pode ser ajustado de forma preciseza de acordo com a preferencia pessoal.

Funcionamento a pilhas ou por alimentacao da rede

O altifalante pode ser alimentado por pilhas ou por corrente da rede

Indica o;nivel de energia das pilhas recarregáveis durante o funciona.
O estado das pilhas recarregáveis é indicado por 3 níveis.
3 LEDs: pilhas Completely carregadas,
2 LEDs: pilhas com metade da energia,
1 LED: pilhas descarregadas.

Varios altifalantes com um uniquo transmissor

Queira consulutar as folhas de espécificações electrolycicas dos aparelhos para confirmar a compatuldidade.

Conteudo do kit

Esteistema de altifalante FM consiste nos seguientes accesórios:

1 x altifalante de FM SBC BC8310
1 × transformador CA/CC SBC CS020/00 de 9 volts/1000 mA
8 × pilhas recarregaveis LR6/AA (NiCd), 1000 mAh

Altifalante (figura 1)

8 Tampa das pilhas

12 Placa de comandos

1 LED indicator de energia – acende quando as pilhas estao a ser carregadas.
2 Indicador do estado das pilhas - o estado das pilhas recarregaveis é indicado por 3 niveis. 3 LEDs: pilhas Completely carregadas, 2 LEDs: pilhas com metade da cargo, 1 LED: pilhas descarregadas.
3 LED indicator de corrente - acende quando o altovalente está ligado.
4 Indicador de Dynamic Bass Boost - acende quando o DBB está aktivado.
5 Dynamic Bass Boost ligado/desligado - carregue no botão para ligar/desligar
6 Comando do volume - regule o volume para o nível de escuta desejado
7 Botão de ligar/desligar - carregue no botão para ligar/desligar o altovalente.
9 Sintonização – rode o botão de sintonização até o sinal atingir a nitidez Tmaxima.
10 Corrente CC - ligue ao transformador CA/CC de 9 volts/1000 mA
11 Interruptor L/L+R/R - coloque o interruptor L/L+R /R na posicao L+R quando estiver a usar so um altifalante. Colque-o na posicao L ou R para utilizesa da esquerda ou da direita quando estiver a uso dois altifalantes.

Instalacao

Alimentação de corrente para o transmissor

IMPORTANT

Utilize apenas o transformador CA/CC Philips SBC CS030/00 de 12 volts/200 mA.

1 Utilize o transmisor FM sem fios Philips SBC HC 8372. Este transmisor pode ser comprado a parte.
2 Certifique-se de que a tensão nominal do transformador correponde à da tomada da rede de alimentação.
3 Ligue o conector CC do transformador CA/CC ao conector de entrada de 12 volts CC, que se encontrar na parte de vez do transmisor:
4 Ligue o transformador CA/CC de 12 volts/200 mA à tomada da rede.

• Desligue sempre o transformador CA/CC se não vai usar o transmissor senão passado muito tempo.

Alimentação de corrente para o altovalante

IMPORTANT

Utilize apenas pilhas recarregáveis LR6/AA NiCd (de preferência, Philips).

Não utilize pilhas alcalinas, ja que tais pilhas poderao danificar o Sistema sem fios!

1 Tire a folha isoladora do compartmento das pilhas.
2 Verifique se o botao de ligar/desligar do altoalante FM se encontra na posicao de ligado.

3 Quando o som do altovalante FM começa a ter distortion,iso indica que as pilhas está a ficar fracas.
- Para recarregar as pilhas LR6/AA NiCd incorporadas, fazer a ligaçao ao transformador de 9 Volts/1000 mA CA/CC.
4 Durante o carraggio, o LED verde indicator de energia acende. Assim que as pilhas ficarem Completely caricadas, o LED verde indicator de energia apagar-se-á.
5 Durante o funciona, o;nével de cargarestante nas pilhas é indicado peloindicador do estado das pilhas. O estadodas pilhas recarregáveis é indicado por 3nóveis.

• 3 LEDs = pilhas completeness, carregadas,
• 2 LEDs = pilhas com metade da energia,
• 1 LED = pilhas descarregadas.

Notas:

Quando está Completely descarregadas, as pilhas necessitam de, aproximamente,

16 horas para recarregar.

Tire sempre as pilhas do altofalante se eleva estar muito tempo sem ser uso.

As pilhas contentem substancias quimicas,elo que deverao ser deitadas fora comas devidas precauoces.

Substituição das pilhas do altifalante (figura 2)

IMPORTANT

Utilize apenas pilhas recarregáveis
LR6/AA NiCd (de preferência, Philips).
Não utilize pilhas alcalinas, ja que tais pilhas poderão danificar o Sistema sem fios!

1 Tire a tampa das pilhas.
2 Tire as pilhas e deite-as fora seguido os procedimentos adequados.
3 Coloque pilhas novas. Utilize apenas pilhas LR6/AA NiCd (de preferência, Philips).
4 Certifique-se de que as pilhas ficamcorrectamente colocadas, de acordo comasindicacoes gravadas no respectivocompartimento.
5 Volte a colocar a tampa das pilhas.

IMPORTANT

Antes de usar altifalante FM pela primaira vez, certificque-se de que as pilhas são Completely caricadas por um periodo de aproximately 16 horas. Isto garantirá uma maior duração das pilhas.

Ligações de audio Opção 1 (figura 3)

Ligação do transmissor de FM SBC HC 8372 àsaidade auscultadores de una fonte de audio

1 Ligue as 2 fichas RCA do cabo de audio estereo àsaidade linha de una fonte de audio,por ex.TV,HiFi ou PC:
- Caso a fonte de audio possua uma saida de auscultadores de 6,3 mm, utilize a ficha adaptadora estereo de 3,5 mm para 6,3 mm.
2 Ligue a fonte de audio e levante custadosamente o volume dessa fonte. O LED indicator de corrente vermelho do transmissor acende se estiver a receber um sinal de audio.
3 Ligue o altifalante. Poderá ouvir sibilação através do altifalante se ele não estiver ainda devidamente sintonizado para o transmissor.
4 Para sintonizar, rode o botão de sintonização até o sinal atingir a nitidez Tmaxima.
5 Regule o volume para o;nivel desejado utilizingo o commando de volume do altifalante.

Informação relativa ao ambiente

Foi omitido todo o material de embalagem que não fosse absolutamente necessário. Fizemos todo o possível por tornar a embalagem fácil de分开ar eminous materiais: cartão e polietileno.

A equipe consiste em materiais que podem ser reciclados desde que sejam desmontados por uma Empresa especializada. Queira, por favor, respeitar as regulamentacoes locais relativas à eliminação de materiais de embalagem, pilhas gastas e equipamento obsoleto.

Ligações de audio

Opcao2(figura4)

Ligação do transmissor de FM àsaidá de LINDAgua fonte de audio,por ex.REC OUT,LINE OUT.

1 Ligue a ficha estereo de 3,5 mm do cabo (15 cm) de audio estereo à entrada de audio de 3,5 mm do transmisor de FM.
2 Ligue as 2 fichas RCA do cabo de ligação àsaidade linha (REC OUT ou LINE OUT) deuma fonte de audio, por ex.TV, HiFi ou PC:

• Verifique se a ficha RCA vermelha (canal direito) está ligada ao canal direito (vermelho) da fonte de AUDIO.
• Verifique se a ficha RCA branca (canal esquerdo) está ligada ao canal esquerdo (branco) da fonte de audio.

3 Ligue a fonte de audio. O LED indicator de corrente vermelho do transmissor acende se estiver a receber um sinal de audio.
4 Ligue o altifalante. Podera ouvir sibilação através do altifalante se ele não estiver ainda devidamente sintonizado para o transmissor.
5 Para sintonizar, rode o botão de sintonização até o sinal atingir a nitidez Tmaxima.
6 Caso a saída de LINHA da fonte de audio tenha um nível de saída regulável, regule esse nível de saída da fonte de audio para o mais alto nível aceitável sem distorção.
7 Regule o volume para o;nivel desejado utilizeso commande de volume do altifalante.

Funcimiento Basics

Quando o transmissor de FM estiver ligado a uma das seguintes saidas:

1 Ligue a fonte de audio e levante custadosamente o volume dessa fonte. O LED indicator de corrente vermelho do transmissor acende se estiver a receber um sinal de audio.
2 Ligue o altifalante. Podera ouvir sibilação através do altifalante se ele não estiver ainda devidamente sintonizado para o transmissor.
3 Para sintonizar, rode o botão de sintonização até o sinal atingir a nitidez Tmaxima.
4 Regule o volume para o;nivel desejadoutilizando o commando de volume doaltifalante.

Se ocorrê uma avaria, verifique primeiro os pontos a seguir indicados antes de levar o aparecido para reparacao.

Se não consuer resolver um problema segindo estas sugestões, consulte o revendedor ou o centro encarregado da assistência.

ATENÇA: Em nenhuma circunstênciadeerá você mesmo tentar reparar o aparelho, ja que tal invalidaria a garantia.

Problema	Solução
Não há som	- Verifique se a ficha do transformador CA/CC está completenessamente inserida na tomada CA e se o conector CC está corretoamente inserido no conector de entrada de 12 volts CC, que se encontra na parte de trás do transmissor.- Verifique se o interruptor de ligar/desligar do altifalante se encontra na posicao de ligado.- As pilhas do altifalante está a ficar fracas. Faça a ligaçao ao transformador de 9 Volts/1000 mA CA/CC.(Vide Alimentação de但现在e para o altifalante)- Verifique se a fonte de录音 está ligada e sintonizada para um canal com AUDIO.- O volume não está regulado. Regule o volume na fonte de录音/ no altifalante para um nível mais alto.- Ajuste a frequência de sintonização do altifalante.Rode o botão de sintonização até o sinal atingir a nitidez maior.- Utilize o transmissor HC8372. Alguns transmissores já incorporedos noutro equipamento poderão não ser compatíveis com o altifalante BC8310 devo à Tecnologia avançada que o altifalante BC8310 utilizea.
Som com distorção	- Ajuste a frequência de sintonização dos auscultadores.Rode o botão de sintonização até o sinal atingir a nitidez maior.- Ajuste a frequência do transmissorSelecione qualquer um dos 2 canais do transmissor.- As pilhas do altifalante está a ficar fracas. Faça a ligaçao ao transformador de 9 Volts/1000 mA CA/CC.(Vide Alimentação de但现在e para o altifalante)- Certificado-se de que o volume da fonte de录音/ do altifalante não está demasiado alto. Baixe o volume.

Resolução de problemas

Som com distorção

• Está demasiado longe do transmissor. Aproxime-se mais do transmissor.
• Interferência de lâmpadas fluorescentes ou de outras fontes de rádio. Desloque o transmissor ou o altifalante para除外 local ou mude o canal do transmissor.
• Utilize o transmissor HC8372. Alguns transmissores já incorpados noutro equipamento poderão não ser compatíveis com o altifalante BC8310 devido à Tecnologia avançada que o altifalante BC8310 utilizes.

Manutenção

• Se o altifalante vai estar muito tempo sem ser uso, tire as pilhas do compartmento para fazer fuga de químicos e correso.
• Para substituir as pilhas, utilize apenas pilhas LR6/AA NiCd (de preferência, Philips).
• Não deixe o altifalante perto de fontes de calor.
• Não os exponha à luz directa do sol, a excesso de pá, a humidade, chuva, ou a qualquer tipo deCHOque mecânico.
• Não utilize álcool, diluente, ousubstâncias à base de petróleo para limpar o altifalante ou o transmissor. Utilize uma camurça ligeiramente humedecida para limpar a caixa.
• Não utilize quaisquer agentes de limpeza que contenham alcool, soluções alcólicas, amônico ou abrasivos, não que tais produits poderão danIFICAR a caixa.

Segurarca auditiva! A'utilização continua com o volume alto pode danIFICar permanente a sua audicao.

Especificações
Regulamentoções

Sistema:	Radio Frequência (RF)
Frequência portadora: (Altifalante)	Sintoníavel para 863,2 a 864,7MHz
Moduração:	Moduração de Frequência (FM)
Potência de saía irradiada:	<10m Watt
Alcance de transmissão efectivo:	até 100 metros, omnidirecional (360°)
Nível de entrada:	350 mVrms (1 KHz onda senoidal)
Alimentação de corrente – transmitter:	12 volts / 200 mA CC, centro positivo
Alimentação de corrente – altifalante:	8 × pilhas LR6 (AA) (NiCd)
Gama de Frequências (Altifalante):	10 – 20,000 Hz
Relação sinal/ruído:	> 60 dB (1 KHz onda senoidal, A-ponderado)
Distorção:	< 10%THD
Separação de canais:	> 30 dB

Regulamentoções Europeias

Este produits foi concebido, testado e fabricado em conformidade com a Directa Europeia R&TTE 1999/5/CE.

De acordo com esta directa, este produit pode ser colocado ao service nos seguients estados:

Directiva R&TTE 1999/5/CE

B

DK

E

X

GR X

F

IF

1

L

NL

A

P

SU

s

UK

N

D

CH√

Este produto obedece acos requisitos da classe 3 conforme definidos em ETS 300 445.

Til lykke!
