Produkttype	Trådløs FM-højttaler
Mærke	PHILIPS
Model	SBCBC8310
Mål (ca.)	25 x 15 x 10 cm
Vægt (ca.)	1 kg
Strømforsyning	8 x NiCd LR6/AA batterier (genopladelige) eller 9V/1000mA netadapter
Batteritid	Op til 16 timer efter fuld opladning
Opladningstid	Ca. 16 timer for fuld opladning
Transmissionsteknologi	Trådløs FM, frekvens 863,2 – 864,7 MHz
Maksimal rækkevidde	Op til 100 meter (omnidirektionel)
Frekvensrespons	10 – 20 000 Hz
Signal/støj-forhold	> 60 dB
Total harmonisk forvrængning	< 10%
Kanalseparation	> 30 dB
Hovedfunktioner	Trådløs FM-transmission, Dynamic Bass Boost (DBB), lydløs funktion, automatisk sluk, batteristatusindikator
Kontroller	Lydstyrke, tuning, DBB til/fra, strøm, valg L/L+R/R
LED-indikatorer	Strøm, opladning, batteristatus (3 niveauer), DBB
Tilslutningsmuligheder	3,5 mm lydindgang (via FM-sender, sælges separat)
Senderkompatibilitet	Philips SBC HC 8372 (sælges separat)
Vedligeholdelse og rengøring	Rengør med en blød, let fugtig klud. Undgå alkohol, opløsningsmidler og slibende rengøringsmidler.
Sikkerhed	Må ikke udsættes for fugt, regn, overdreven varme eller direkte sollys. Tag stikket ud ved længere tids inaktivitet.
Reservedele / reparerbarhed	Udskiftelige genopladelige NiCd LR6/AA-batterier. Forsøg ikke at reparere selv.
Generelle oplysninger	Overholder EU-direktiv R&TTE 1999/5/EF. Klasse 3 ifølge NET 300 445.

Ofte stillede spørgsmål - SBCBC8310 PHILIPS

Hvordan oplader jeg højttalerens batterier?

Tilslut 9V/1000mA netadapteren til højttaleren. Den grønne opladningsindikator lyser og slukkes, når batterierne er fuldt opladet (ca. 16 timer).

Hvilken type batterier skal bruges?

Brug udelukkende genopladelige NiCd LR6/AA batterier (helst Philips). Brug ikke alkalinebatterier, da det kan beskadige enheden.

Hvordan tilslutter jeg højttaleren til en lydkilde?

Højttaleren fungerer med en FM-sender (sælges separat, model SBC HC 8372). Tilslut senderen til lydkilden via hovedtelefonudgang (mulighed 1) eller linjeudgang (mulighed 2) ved hjælp af de medfølgende kabler.

Hvorfor er der ingen lyd?

Kontroller: 1) Senderens adapter er tilsluttet korrekt. 2) Højttaleren er tændt. 3) Batterierne er opladet. 4) Lydkilden er tændt og lydstyrken tilstrækkelig. 5) Tuningen er korrekt (drej tuning-knappen).

Hvordan indstiller jeg tuning?

Drej tuning-knappen på højttaleren, indtil lydsignalet er så klart som muligt. Hvis der stadig er interferens, skift kanal på senderen.

Hvad betyder batteristatusindikatoren?

Tre LED'er viser niveauet: 3 LED = fulde batterier, 2 LED = halvt opladet, 1 LED = svage batterier (skal oplades).

Kan man bruge flere højttalere med én sender?

Ja, forudsat at højttalerne fungerer i 864 MHz-båndet og detekterer en pilot tone på 19 kHz. Se specifikationerne for dine enheder.

Hvordan aktiverer jeg Dynamic Bass Boost (DBB)?

Tryk på DBB-knappen på højttaleren. Den tilsvarende indikator lyser for at bekræfte aktiveringen. Dette forstærker bassen.

Hvad er den maksimale transmissionsrækkevidde?

Rækkevidden kan nå 100 meter i frit rum med omnidirektionel transmission (360°). Vægge og forhindringer kan reducere rækkevidden.

Hvordan vedligeholder jeg højttaleren?

Rengør kabinettet med en blød, let fugtig klud. Brug ikke alkohol, opløsningsmidler eller slibende rengøringsmidler. Fjern batterierne, hvis enheden ikke skal bruges i længere tid.

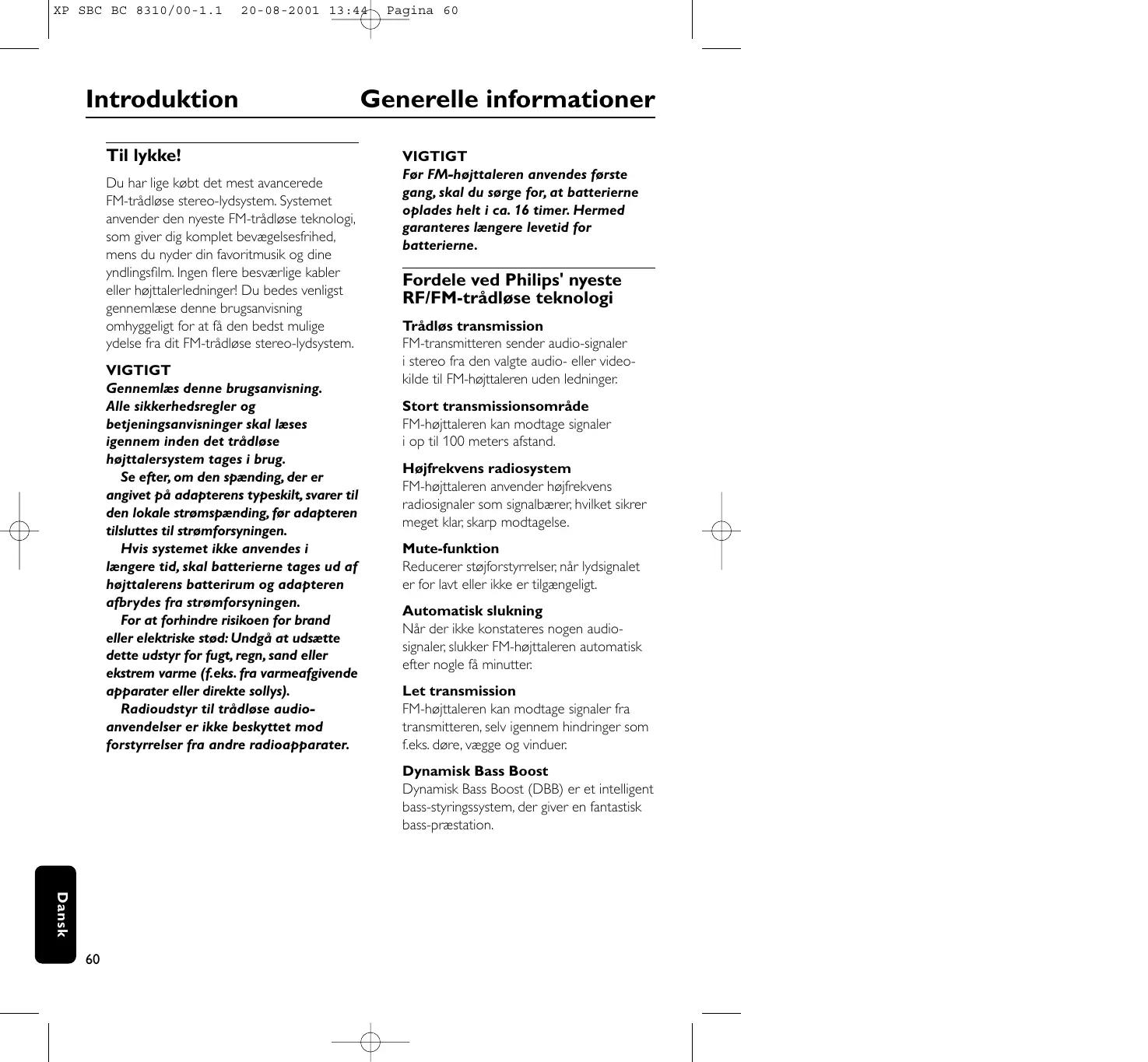

BRUGSANVISNING SBCBC8310 PHILIPS

Du har lige kocht det mest avancerede FM-tradlose stereo-lydsystem. Systemet anvender den nyeste FM-tradlose tekologi, som giver dig komplet bevagelsesfrihed, mens du nyder din favoritmusik og dine yndlingsfilm. Ingen flere besværlige kabler erller hjoftalerledninger! Du bedes venligst gennemlase delle brugsanvising omhyggeligt for at faden bedst mulige ydelse fra dit FM-tradlose stereo-lydsystem.

VIGTIGT

Gennemlæsiennebrugsanvisning.
Alle sikkerhedsregler og
betjeningsanvisninger skal lases
igennem inden det tradlose
hojttalersystem tages i brug.

Se after, om den spending, der er angivet pa adapterens typeskilt, svarer til den lokale strormspending, for adapteren tilsluttes til strmforsyningen.

Hvis systemet ikke anvendesi længere tid, skal batterierne tages ud af højttalerens batterirum og adaptereren afbrydes fra strømforsyningen.

For at forhindre risikoen for brand ell er elektriske stød: Undgå at udsætte dette udstyr for fugt, regn, sand uller ekstrem varme (f.eks. fra varmeafgivende apparater uller direkte sollys).

Radioudstyr til tradlse audio-anvendelser er/DDke beskyttet mod forstyrelser fra andre radioapparater.

VIGTIGT

Før FM-hojtaleren anvendes forste gang, skal du sorge for, at batterierne oplades welt i ca. 16 timer. Hermed garanteres længere levetid for batterierne.

Fordele ved Philips' nyeste RF/FM-trådløse tekologi

Trädløs transmission

FM-transmitteren sender audio-signaler i stereo fra den valgte audio-ller videokilde til FM-hojttaleren.uden ledninger.

FM-hojttaleren kan modtage signaler i op til 100 meters afstand.

Hojfrekvens radiosystem

FM-hojttileren anvender hojfrekvens radiosignaler som signalbarer, hvilket sikrer meget klar, skarp modtagelse.

Mute-funktion

Reducer stojforstyrelser, nar lydsignalet er for lavt aller不同程度.

Automatisk slukning

När der ikke konstateres nogen audio-signaler, slukker FM-hojttaleren automatisk after nogle fä minutter.

Let transmission

FM-hojttaleren kan modtage signaler fra transmitteren, selv igennem hindringer som f.eks.dore,vagge og vinduer.

Dynamisk Bass Boost

Dynamisk Bass Boost (DBB) er et intelligent bass-styringssystem, der giver en fantastisk bass-præstation.

Generelle informationer Betjeningsanordninger

Lydstyrkekontrol

Trackball-volumenkontrol gør det muligt at indstille lyden alt after brugerens onske.

Batteri-ller lysnetdrift

Hojttaler kan drives af enten batterier ellers lysnettet.

Batteritilstandsindikator

Viser energiniveaulet i de genopladelige batterier under brug.

3 niveauer viser de genopladelige batterierrs tilstand. 3 lysdioder: batterier helt oplatet, 2 lysdioder: batterier halvt oplatet, 1 LED: batterier opbrugte.

Flere højttalere med en transmitter

Et ekstra antal tradlose højttalere kan
anvendes med en,enkelt transmitter,hvis de:
- virker inden for 864 MHz bølgelaengden
- kan konstatere en 19 kHz pilottone.

Man kan se, om apparatet er kompatibelt ved at henvise til dets elektriske specifikationer.

Sættet indeholder

Dette FM-hojttalersystem bestar af fologende tilbehør:

1×SBC BC8310 FM-Hogjttaler

1 × SBC CS020/00 9 Volt/1000 mA AC/DC-adapter

8 × genopladelige batterier LR6/AA (NiCd), 1000 mAh

Hjttaler (figur 1)

8 Batteridaksel

1 Genopladningsindikator-lysdiode lyser nár batterierne oplades.
2 Batteritilstandsindikator - 3 niveauer viser de genopladelige batterierrs tilstand. 3 lysdioder: batterier welt oplatet, 2 lysdioder: batterier halvt oplatet, 1 LED: batterier opbrugte.
3 Strömindikator-lysdiode - lyser nár der er taendt for hjttaleren.
4 Dynamisk Bass Boost-indikator - lyser nár der er taendt for DBB
5 Dynamisk Bass Boost tænd/sluk tryk pa knappen for at tende/slukke
6 Lydstyrkekontrol - indstil lydstyrken til det lydniveau, du onsker
7 Strømknap tænd/sluk - tryk på knappen for atænde/slukke for hjttaleren.
9 Indstilling - drej indstellingshjulet, indtil signaleder klarest.
10 DC-strøm - tilsluttes 9 volt/1000 mA AC/DC-adapteren
11 L/L+R/R-omskifter - sæt L/L+R/R-omskifteren på L+R,ningar der kun anvendes en højttaler: Sæt omskifteren på L eller R for venstre eller hjre brug,ningar der bruges to hjttalere.
12 Betjeningsplade

Installation

Transmitterens strømforsyning

VIGTIGT

Brug kun Philips SBC CS030/00 12 Volt/ 200 mA AC/DC-adapter.

1 Brug den tradlose Philips SBC HC 8372 FM-transmitter: Denne transmitter kan købes separat.
2 Sorg for, at adapterens nominelle spending svarer til den lokale lysnetspanding.
3 Tilsnut DC-stikket på AC/DC-adapteren til det 12 volt DC-strømindgangsstik, der sidder bagpå transmitteren.
4 Tilslut 12 volt/200 mA AC/DC-adapteren til lysnetstikkontakten.

• Afbryd altid AC/DC-adapteren, hvis transmitteren/DD kal anvendes i laengere tid.

Strømforsyning - højttaler

VIGTIGT

Brug kun genopladelige LR6/AA NiCd batterier (Philips anbefales).

Brug/DD

1 Tag isolationsarket ud af batterirummet.

2 Kontroller, om FM-hojtalerens strømknap er iændt position.

3 Nár lyden fra FM-hojttaleren forvrænges, viser det, at batterierne er ved at vaere opbrugte.

• Hojttalerens indbyggede genopladelige LR6/AA NiCd batterier genoplades ved at tilslutte dem til 9 Volt/1000 mA AC/DC adapteren.

4 Den gronne opladningsindikator lyser under opladning. När batterierne er helt oplatet vil den gronne opladningsindikator slukke.

5 Batteritilstandsindikatoren vil vise den resterende batterienergi under brug. De genopladelige batteriers tilstand vises med 3 niveauer:

• 3 lysdioder = batterier welt opladede,
• 2 lysdioder = batterier halvt oplade,
• 1 lysdiode = batterier opbrugte.

Bemaerk:

Det tager ca. 16 timer at genoplade fuldstændig opbrugte batterier.

Batteriere skal altid tages ud, hvis højttaleren ikke skal anvendes i længere tid.

Alle batterier indeholder kemikalier og skal derfor bortkastes pa forsvarlig vis.

Miljoinformation

Alt overflødigt indpakningsmateriale er blevet udeladt. Vi har gjort vores bedste for at gore det sa nemt som muligt at skille emballagen i tre enkelte materialer: pap og polyethylen.

Dit apparat bestär af materialer, som kan genbruges, hvis det skilles ad af et specialfirma. Du bedes overholde de lokale forskrifter med hensyn til bortskaffelse af indpakningsmaterialie, opbrugte batterier og kasseret udstyr.

Udskiftning af batterier i højttaleren (figur 2)

Brug kun genopladelige LR6/AA NiCd batterier (Philips anbefales).

Brug/DD

1 Tag batteridaekslet af.
2 Tag batterierne ud og bortskaf dem pa forsvarlig vis.
3 Sæt nye batterier i. Brug kun LR6/AA NiCd batterier (Philips batterier anbefales).
4 Sorg for, at batterierne er korrekt sat i som angivet ved de afmaerkede symboler i batterirummet.
5 Sæt batteridaekslet tilbage på plads.

VIGTIGT

Før FM-hojtaleren anvendes forste gang, skal du sorge for, at batterierne oplades welt i ca. 16 timer. Hermed garanteres längere levetid for batterierne.

Audio-tilslutninger

Option 1 (figur 3)

Tilstutning af FM-transmitteren SBC HC 8372 en hovedtelefonudgang pa en audio-kilde

1 Tilslut 3,5 mm stereo-stikket på stereo-audio-kablet til hovedtelefonudgangen på en audio-kilde som feks. et TV-apparat, et HiFi-anlag eller en PC.
- Hvis audio-kilden har en 6,3 mm hovedtelefonudgang bruges det 3,5 mm til 6,3 mm stereo-adapterstik.
2 Tænd for audio-kilden og skru forsigtig op for lydstyrken på audio-kilden. Den rode strømindikationslysdiode på transmitteren lyser ved modtagelse af et audio-signal.
3 Taend for hogeittaleren. Du kan hare en hvislelyd gennem hogeittaleren, hvis den ikke er indstillet korrekt til transmitteren.
4 Den indstilles ved at dreje indstellingshjulet, indtil signaledlet er pa sit klareste.
5 Indstil lydstyrken pa det onskedene nivea med hjojttalerens lydstyrkeknap.

Audio-tilslutninger

Option 2 (figur 4)

Tilslutning af FM-transmitteren til en linie-udgang på en audio-kilde, f.eks. REC OUT, LINE OUT.

1 Tilslut 3,5mm stereo-stikket pa stereoaudiokablet (15 cm) til FM-transmitterens 3,5mm audioindgang.
2 Tilslut de 2 RCA-stik på forbindelseskablet til en linieudgang (REC OUT aller LINE OUT) på en audio-kilde, feks. et TV-apparat, et HiFi-anlag eller en PC:

• Kontroller, om det rode RCA-stik (højre kanal) er tilsluttet den højre kanal (den rode) på audio-kilden.
• Kontrollér, om det hvide RCA-stik (venstre kanal) er tilsluttet den venstre kanal (den hvide) på audio-kilden.

3 Tænd for audio-kilden. Den rɒde strømindikationslysdiode på transmittersen lyser ved modtagelse af et audio-signal.

4 Tænd for højttaleren. Du kan hare en hvislelyd gennem højttaleren, hvis den ikke er indstillet korrekt til transmitteren.
5 Den indstilles ved at dreje indstillingshjulet, indtil signaledlet er pa sit klareste.
I tilfelde af at audio-kildens linieudgang har et justerbart udgangsnavau, skal audio-kildens linieudgang indstilles pa det hjeste acceptable, ikke forvrangede niveau.
7 Indstil lydstyrken til det ønskede niveau med højttalerens lydstyrkekontrol.

Grundlaeggende betjening

• linieudgang på en audio-kilde som feks.
  REC OUT eller LINE OUT eller
• hovedtelefonudgangen på en audio-kilde.

1 Tænd for audio-kilden og skru forsigtig op for lydstyrken på audio-kilden. Den rode strømindikationslysdiode på transmittersen lyser ved modtagelse af et audio-signal.
2 Tænd for hjottaleren. Du kan hore en hvislelyd gennem hjottaleren, hvis den ikke er indstillet korrekt til transmitteren.
3 Den indstilles ved at dreje indstellingshjulet, indtil signaleder pa sit klareste.
4 Indstil lydstyrken pa det onskedene niveau med hjojttalerens lydstyrkeknap.

Hvis der skulle opstä en fejl, bedes du venligst Först kontrollere nedenstäende punkter, før du indleverer apparatet til reparation.

Hvis problemet不解kan afhjelpes ved at folege disse rad, skal du soge hjelp hos forhandleren ell er servicecentret.

ADVARSEL: Du mä under ingen omstændigheder prove at reparere apparatet selv, da dette vil medfrole, at garantien bortfaldo.

Problem	Afhjælpning
Ingen lyd	- Kontrollér, om AC/DC-adapteren er sat helt ind i AC-stikkontakten og at dens DC-stik er sat korrekt ind i 12 volt DC-indgangstikket, der sidder bagpå transmitteren. - Kontrollér, om hjøttalerens tænd/sluk-omskifter står på tændt. - Højttalerbatteriene er ved at ∀e opbrugte. Tilslut dem til 9 Volt/1000 mA AC/DC adaptoren. (Se 'Strømforsyning - hjøttaler' ovenfor) - Kontrollér, om der er tændt for audio-kilden og at den er indstillet på en kanal med audio. - Lydstyrken er ikke indstillet. Indstil audio-kilden/højttaleren til et hjøtere niveau. - Indstil hjøttalerens indstellingsfrekvens. Den indstilles ved at dreje indstellingshjulet, indtil signalet er på sit klareste. - Sādan benyttes HC8372 transmitteren. Nogue transmitterere, som allerede er indbygget i andet udstyr, vil@målse ikke ∀eCompatible med BC8310 hjøttaleren på grund af de avancerede teklogier, som bruges i davon hjøttaler.
Forvrænget lyd	- Indstil hovedtelefonens indstellingsfrekvens. Den indstilles ved at dreje indstellingshjulet, indtil signalet er på sit klareste. - Indstil transmitterens frekvens. Vælg en af de 2 kanaler på transmitteren. - Højttalerbatteriene er ved at ∀e opbrugte. Tilslut dem til 9 Volt/1000 mA AC/DC adaptoren. (Se 'Strømforsyning - hjøttaler' ovenfor) - Kontrollér at audio-kildens/højttalerens lydstyrke ikke er indstillet for hjøt. Skru ned for lydstyrken.

Problemlösning

Forvrænget lyd

– Afstanden til transmitteren er for stor. Flyt dig nærmere til transmitteren. – Forstyrrelser fra lysstofrør/andre radioapparater. Flyt transmitteren eller hjøttaleren et andet sted hen/skift kanal på transmitteren. – Sådan benyttes HC8372 transmitteren. Nogue transmittere, som allerede er indbygget i andet udstyr; vilmösse ikke,vare kompatible med BC8310 hjøttaleren på grund af de avancerede teknikogier, som bruges i denen hjøttaler.

Vedligeholdelse

– Hvis hjøttaleren ikke skal anwendes i længere tid, skal batterierne tages ud for at undgå lækage og korrosion. – Udskift kun batterierne med LR6/AA NiCd batterier (Philips batterier anbefales). – Lad ikke hjøttalerenøyre i nærheden af varmeafgivende kilder. Undgå at udsætte den for direkte sollys,for meget støv, fugt, regn eller nogen form for mekaniske stød. – Brug aldrig rensemidler, der indeholder alkohol, fortyndingsmidler eller mineralolier til at rengøre hjøttaler eller transmitter. Rengør huset med et let fugtigt vaskeskind. – Brug aldrig rensemidler, der indeholder alkohol, sprit, ammoniak eller skrappe midler, da disse kan beskadige huset.

Sikkerhed mod horeskader!

En konstant brug med høj lydstyrke kan give permanente høreskader.

Specificationer

Lovgivning

System:	Radiofrekvens (RF)
Bærefrekvens: (Højittaler)	Kan indstilles mellem 863,2 og 864,7MHz
Modulation:	Frekvensmodulation (FM)
Udstrålet udgangseffekt:	<10m Watt
Effektivt transmissionsområde:	op til 100 meter, i alle retninger (360°)
Indgangsnavau:	350 mVrms (1 kHz sinusbølge)
Strømforsyning – transmitter:	12 Volt / 200 mA DC, center positiv
Strømforsyning – højittaler:	8 × LR6 (AA) batterier (NiCd)
Frekvensområde (Højittaler):	10 – 20,000 Hz
Signal/støjforhold:	> 60 dB (1 kHz sinusbølge , A-vægtet)
Forvrængning:	< 0.5% THD
Kanaladskilelse:	> 30 dB

EU-lovgivning

Dette produit er konstrueret, afprovet og fremstillet i henhold til Rådets direktiv 1999/5/EF om radio- og telementaludstyr.

I henhold til dette direktiv kan dette produit anvendes i følgende lande:

Direktiv 1999/5/EF om radio- og teleterminaludstyr.

Dynamisk basforstärkning

Enligt det direktivet kanenna produit anvandas i foljande stater:

Reduserer forstyrrelse fra stoy nar lydsignalet er for lavt eller icike er tilgengelig.

Automatisk strøm av

9 Tuning - drei tuningknotten til signaled er

səklart.

Nár FM-senderen er koplet til en:

Hvis du ikke kan rette på feilen ved à ffolge disse rådene, bør du rådfore deg med forhandlieren eller et servicesenter.

ADVARSEL: Under ingen omstendigheter ma du prove a reparere settet selv, da dette vil gjoare garantien ugylgid.
