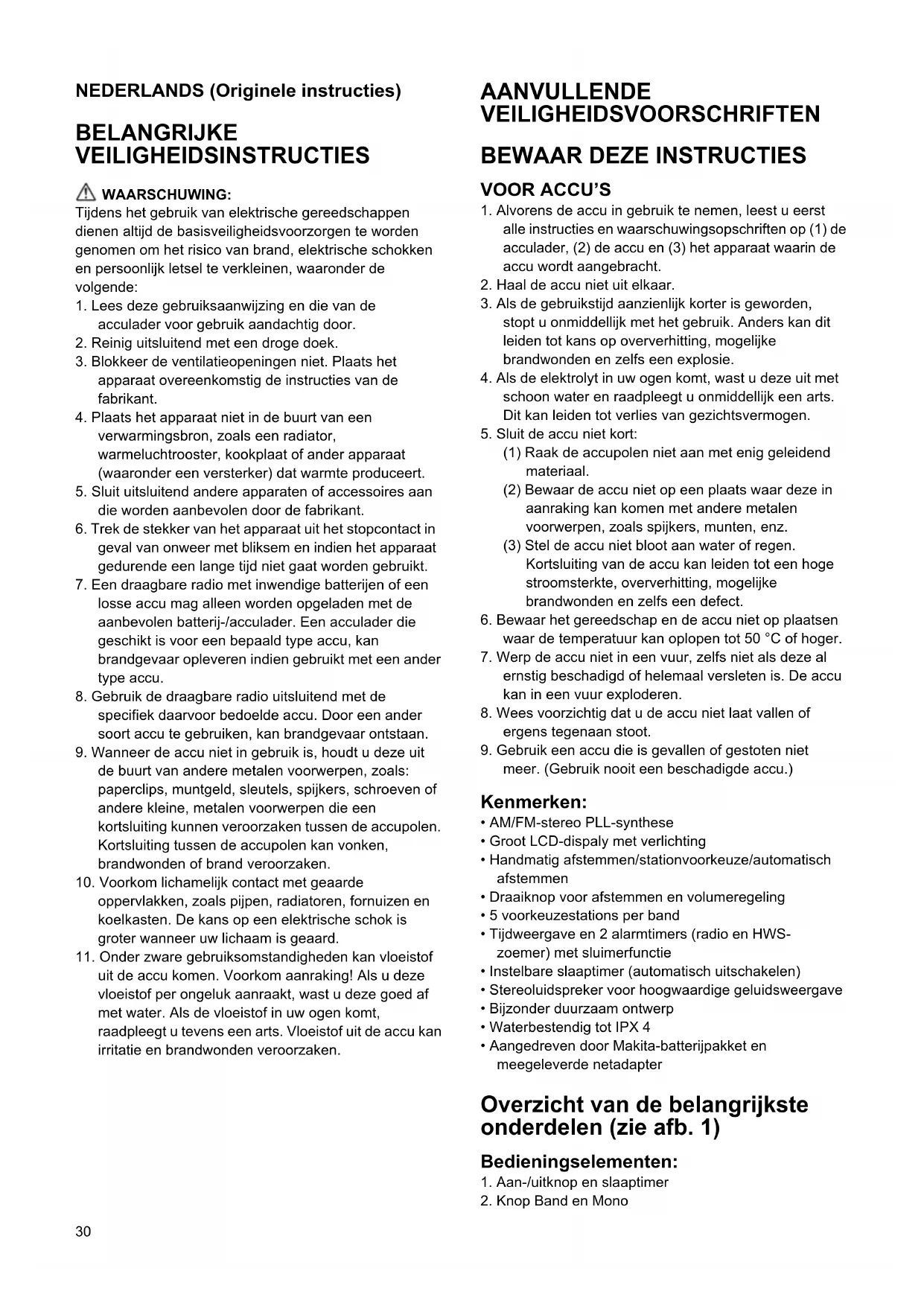

GEBRUIKSAANWIJZING DMR107 MAKITA

1. Lees deze gebruiksaanwijzing en die van de

acculader voor gebruik aandachtig door.

2. Reinig uitsluitend met een droge doek.

3. Blokkeer de ventilatieopeningen niet. Plaats het

apparaat overeenkomstig de instructies van de fabrikant.

4. Plaats het apparaat niet in de buurt van een

verwarmingsbron, zoals een radiator, warmeluchtrooster, kookplaat of ander apparaat (waaronder een versterker) dat warmte produceert.

5. Sluit uitsluitend andere apparaten of accessoires aan

die worden aanbevolen door de fabrikant.

6. Trek de stekker van het apparaat uit het stopcontact in

geval van onweer met bliksem en indien het apparaat gedurende een lange tijd niet gaat worden gebruikt.

7. Een draagbare radio met inwendige batterijen of een

losse accu mag alleen worden opgeladen met de aanbevolen batterij-/acculader. Een acculader die geschikt is voor een bepaald type accu, kan brandgevaar opleveren indien gebruikt met een ander type accu.

8. Gebruik de draagbare radio uitsluitend met de

specifiek daarvoor bedoelde accu. Door een ander soort accu te gebruiken, kan brandgevaar ontstaan.

9. Wanneer de accu niet in gebruik is, houdt u deze uit

de buurt van andere metalen voorwerpen, zoals: paperclips, muntgeld, sleutels, spijkers, schroeven of andere kleine, metalen voorwerpen die een kortsluiting kunnen veroorzaken tussen de accupolen. Kortsluiting tussen de accupolen kan vonken, brandwonden of brand veroorzaken.

10. Voorkom lichamelijk contact met geaarde

oppervlakken, zoals pijpen, radiatoren, fornuizen en koelkasten. De kans op een elektrische schok is groter wanneer uw lichaam is geaard.

11. Onder zware gebruiksomstandigheden kan vloeistof

uit de accu komen. Voorkom aanraking! Als u deze vloeistof per ongeluk aanraakt, wast u deze goed af met water. Als de vloeistof in uw ogen komt, raadpleegt u tevens een arts. Vloeistof uit de accu kan irritatie en brandwonden veroorzaken. AANVULLENDE VEILIGHEIDSVOORSCHRIFTEN

1. Alvorens de accu in gebruik te nemen, leest u eerst

alle instructies en waarschuwingsopschriften op (1) de acculader, (2) de accu en (3) het apparaat waarin de accu wordt aangebracht.

2. Haal de accu niet uit elkaar.

3. Als de gebruikstijd aanzienlijk korter is geworden,

stopt u onmiddellijk met het gebruik. Anders kan dit leiden tot kans op oververhitting, mogelijke brandwonden en zelfs een explosie.

4. Als de elektrolyt in uw ogen komt, wast u deze uit met

schoon water en raadpleegt u onmiddellijk een arts. Dit kan leiden tot verlies van gezichtsvermogen.

5. Sluit de accu niet kort:

(1) Raak de accupolen niet aan met enig geleidend materiaal. (2) Bewaar de accu niet op een plaats waar deze in aanraking kan komen met andere metalen voorwerpen, zoals spijkers, munten, enz. (3) Stel de accu niet bloot aan water of regen. Kortsluiting van de accu kan leiden tot een hoge stroomsterkte, oververhitting, mogelijke brandwonden en zelfs een defect.

6. Bewaar het gereedschap en de accu niet op plaatsen

waar de temperatuur kan oplopen tot 50 °C of hoger.

7. Werp de accu niet in een vuur, zelfs niet als deze al

ernstig beschadigd of helemaal versleten is. De accu kan in een vuur exploderen.

8. Wees voorzichtig dat u de accu niet laat vallen of

ergens tegenaan stoot.

9. Gebruik een accu die is gevallen of gestoten niet

meer. (Gebruik nooit een beschadigde accu.) Kenmerken:

• AM/FM-stereo PLL-synthese

• Groot LCD-dispaly met verlichting

• Handmatig afstemmen/stationvoorkeuze/automatisch afstemmen

• Draaiknop voor afstemmen en volumeregeling

• 5 voorkeuzestations per band

• Tijdweergave en 2 alarmtimers (radio en HWS- zoemer) met sluimerfunctie

• Instelbare slaaptimer (automatisch uitschakelen)

• Stereoluidspreker voor hoogwaardige geluidsweergave

• Bijzonder duurzaam ontwerp

• Waterbestendig tot IPX 4

• Aangedreven door Makita-batterijpakket en meegeleverde netadapter Overzicht van de belangrijkste onderdelen (zie afb. 1) Bedieningselementen:

1. Aan-/uitknop en slaaptimer

6. Automatisch zoeken en tijd instellen

7. Afstem-/volumeknop

8. Gelijkstroom aansluitcontact

11. Batterijvak (voor batterijpakket en back-upbatterijen)

15. Hoofdbatterijvak

J. Klok K. Tijdsinstelling L. PM-symbool voor klok De batterijen plaatsen Opmerking: Door back-upbatterijen in het batterijvak te laten zitten, voorkomt u dat opgeslagen instellingen in het voorkeurgeheugen verloren gaan.

1. Trek de vergrendelpal van het batterijvak uit om het

batterijvak vrij te geven. Er is een vak voor de hoofdbatterij en een voor de back-upbatterij (zie afb. 2 en 3).

2. Verwijder de klep van het batterijvak en plaats 2

nieuwe UM-3 batterijen (AA-formaat). Plaats de batterijen met de juiste polariteit zoals aangegeven aan de binnenzijde van het vak. Plaats de klep terug.

3. Plaats nadat u de back-upbatterijen hebt

geïnstalleerd, het batterijpakket in de radio. In de onderstaande tabel vindt u de geschikte accu’s voor deze radio. De onderstaande tabel geeft de gebruikstijd aan per acculading. : blokaccu : schuifaccu Accuspanning BIJ LUIDSPREKERUITGANG= 50 mW + 50 mW eenheid: uur 7,2 V 9,6 V 10,8 V 12 V 14,4 V 18 V BL7010 Ong. 7,0 PA09 PA12 PA14 PA18 Ong. 8,0

• Om de accu aan te brengen lijnt u de lip op de accu uit met de groef in de behuizing en duwt u de accu op zijn plaats. Steek de accu zo ver mogelijk in het gereedschap tot u een klikgeluid hoort.

• Als u het rode deel aan de bovenkant van de knop kunt zien, is de accuadapter niet goed aangebracht. Breng de accuadapter zo ver mogelijk aan tot het rode deel niet meer zichtbaar is. Als u dit niet doet, kan de accu per ongeluk uit het gereedschap vallen en u of anderen in uw omgeving verwonden.

• Oefen geen grote kracht uit bij het aanbrengen van de accu. Als de accu niet gemakkelijk erin kan worden geschoven, wordt deze niet goed aangebracht.

• Om de accu te verwijderen verschuift u de knop aan de voorkant van de accu en schuift u tegelijkertijd de accu van het gereedschap af of drukt u op de knoppen aan beide zijden van de accu. 3-2. De blokaccu aanbrengen en verwijderen (zie afb. 5 t/m 9)

• Trek aan de steunstaaf zodat de batterij in de terminal kan worden gestopt.

• Om de accu te plaatsen, lijnt u de lip op de accu uit met de groef in de behuizing en duwt u de accu op zijn plaats.

• Laat de steunstaaf los.

• Om de accu te verwijderen, trekt u aan de steunstaaf en neemt u de batterij uit de terminal.

4. Plaats de vergrendelpal van het batterijvak terug op

zijn originele positie.

5. Minder vermogen, vervorming en een “stotterend

geluid” of een symbool voor laag batterijvermogen op het display zijn tekenen dat de accu moet worden vervangen of opgeladen. Opmerking: De accu kan niet worden opgeladen met de meegeleverde netadapter.

6. Als het symbool voor een laag batterijvermogen

verschijnt en er een “E” blijft knipperen, moeten de back-upbatterijen worden vervangen. De flexibele sprietantenne plaatsen (zie afb. 10 en 11) Plaats de flexibele sprietantenne zoals aangegeven in de afbeelding. Opmerking: Er is een pal in het batterijvak voor het vastzetten van de verwijderde antenne. De meegeleverde netadapter gebruiken (zie afb. 12) Verwijder de rubber beschermkap en sluit de adapterstekker aan op het gelijkstroom aansluitcontact op de voorzijde van de radio. Steek de adapter in een standaard stopcontact. Bij gebruik van de adapter wordt de accu automatisch uitgeschakeld. De netstroomadapter moet losgekoppeld zijn van de netstroom wanneer u deze niet gebruikt. Opmerking: Als de radio op de AM-frequentieband storing ondervindt van zijn netspanningsadapter, plaatst u de radio meer dan 30 cm uit de buurt van de netspanningsadapter. De klok instellen

1. De klok kan worden ingesteld met de radio in- of

2. Op het display verschijnt “-: - -” wanneer de back-

upbatterijen zijn geïnstalleerd.

3. Houd de knop langer dan 2 seconden ingedrukt.

Het symbool voor tijd instellen en de urenweergave knipperen en de radio geeft een geluidssignaal weer.

4. Draai aan de afstem-/volumeknop om het gewenste

5. Druk op de knop om de ureninstelling te

bevestigen. Daarna knippert de minutenweergave.

6. Draai aan de afstem-/volumeknop om de gewenste

minuten in te stellen.

7. Druk opnieuw op de knop om de klokinstelling te

voltooien. De radio bedienen Deze radio biedt drie afstemmethodes - Automatisch afstemmen, Handmatig afstemmen en Stationvoorkeuze. Automatisch afstemmen

1. Druk op de aan-/uitknop om de radio in te schakelen.

2. Kies de gewenste golfband door op de Band-knop te

drukken. Zorg dat de flexibele sprietantenne in de juiste richting is geplaatst voor de beste FM- ontvangst. Voor een optimale AM (MW)-ontvangst kan het nodig zijn om de radio te draaien. Vermijd het gebruik van de radio naast een computerbeeldscherm en andere apparatuur die storingen in de radio kan veroorzaken.

3. Druk kort op de knop Automatisch afstellen (als u de

knop langer dan 2 seconden ingedrukt houdt, wordt de tijdsinstelling geactiveerd). Het symbool Automatisch afstellen begint te knipperen op het LCD- display en de radio zoekt automatisch naar het volgende zendstation. Druk opnieuw op de knop WAARSCHUWING: Gebruik geen twee hoofdaccu’s tegelijk. WAARSCHUWING: Gebruik geen twee hoofdaccu’s tegelijk.33 Automatisch afstellen om op het gevonden station af te stemmen. Opmerking: Als het gevonden station een stereostation is, wordt het stereosymbool op het display weergegeven. Opmerking: Als u niet opnieuw op de knop Automatisch afstellen drukt nadat de radio een station heeft gevonden, blijft deze zoeken naar de volgende beschikbare stations.

4. Draai de afstem-/volumeknop om het gewenste

geluidsniveau in te stellen. Wijzigingen in het weergavevolume worden op het LCD-display weergegeven. Opmerking: Bij het instellen van het weergavevolume kunt u de afstem-/volumeknop indrukken om van de volumeregeling naar de afstemregeling te gaan.

5. Druk op de aan-/uitknop om de radio uit te schakelen.

Op het display verschijnt de melding OFF. Handmatig afstemmen

1. Druk op de aan-/uitknop om de radio in te schakelen.

2. Kies de gewenste golfband door op de Band-knop te

drukken. Richt de antenne zoals hierboven beschreven.

3. Bij elke draai aan de afstem-/volumeknop wordt de

frequentie gewijzigd met de volgende stap: FM: 50 of 100 kHz AM (MW): 9 of 10 kHz Opmerking: Als de volumeregeling is geactiveerd op de radio, drukt u op de afstem-/volumeknop om de afstemstatus te activeren.

4. Blijf aan de afstem-/volumeknop draaien tot de

gewenste frequentie op het display wordt weergeven.

5. Draai de afstem-/volumeknop om het gewenste

geluidsniveau in te stellen.

6. Druk op de aan-/uitknop om de radio uit te schakelen.

Op het display verschijnt de melding OFF. Stations in het voorkeuzegeheugen opslaan U kunt vijf voorkeuzestations instellen voor elke golfband.

1. Druk op de aan-/uitknop om de radio in te schakelen.

2. Stem af op het gewenste station met één van de

hierboven beschreven methoden.

3. Houd de gewenste voorkeuzetoets ingedrukt tot de

radio een geluidssignaal weergeeft. Het voorkeuzenummer verschijnt op het display en het station wordt opgeslagen onder de gekozen voorkeuzetoets.

4. Herhaal deze procedure voor de overige

5. U kunt in het voorkeuzegeheugen opgeslagen

stations overschrijven door nogmaals de bovenstaande procedures te volgen. Stations uit het voorkeuzegeheugen oproepen

1. Druk op de aan-/uitknop om de radio in te schakelen.

2. Selecteer de gewenste golfband.

3. Druk kort op de gewenste voorkeuzetoets. Het

voorkeuzenummer en de frequentie van het station verschijnen op het display. De alarmfunctie instellen Als het radioalarm wordt geselecteerd, wordt de radio op de ingesteld tijd ingeschakeld en wordt het gekozen station weergegeven. Het radioalarm blijft een uur actief, tenzij u het uitschakelt door op de aan-/uitknop te drukken. Als u op de aan-/uitknop drukt terwijl het alarm is geactiveerd, wordt het alarm voor 24 uur uitgeschakeld. Opmerking: Als het batterijvermogen van de radio laag is, kan het radioalarm niet worden geactiveerd. a. De tijd voor het radioalarm instellen:

1. Het radioalarm kan worden ingesteld met de radio in-

2. Druk kort op de knop voor het radioalarm . Het

symbool voor het radioalarm begint te knipperen.

3. Houd terwijl het symbool voor het radioalarm knippert,

de knop langer dan 2 seconden ingedrukt. De radio geeft een geluidssignaal weer.

4. De urenweergave knippert, draai aan de afstem-/

volumeknop om de uren in te stellen en druk vervolgens nogmaals op de knop om de ureninstelling te bevestigen.

5. Volg dezelfde procedures om de minuten in te stellen.

Druk op de knop om de alarmtijdinstelling te voltooien. b. Het station voor het radioalarm instellen

1. Druk tijdens het instellen van de tijd voor het

radioalarm en terwijl het symbool voor het radioalarm knippert op de Band-knop om de gewenste golfband en het station voor het alarm handmatig te selecteren en de voorkeuzestations op te roepen. Druk op de knop om de instelling van het radioalarm te voltooien. Op het display verschijnt de melding

2. Wanneer de tijd en het station voor het radioalarm zijn

ingesteld, houdt u de knop voor het radioalarm gedurende 2 seconden ingedrukt om het alarm in of uit te schakelen. De radio geeft een geluidssignaal weer. Het display toont wanneer het radioalarm is ingesteld. Opmerking: Als er geen nieuw station voor het radioalarm wordt geselecteerd, geeft de radio het laatst gekozen alarmstation weer.34 De HWS-alarmzoemer (Humane Wake System, weksysteem) instellen Als u de HWS-alarmzoemer selecteert, geeft de radio een geluidssignaal weer. De alarmzoemer wordt elke 15 seconden steeds korter weergegeven gedurende 1 minuut, gevolgd door 1 minuut stilte. Daarna wordt de cyclus herhaald. Het HWS-alarm blijft een uur lang tenzij het wordt uitgeschakeld door op de aan-/uitknop te drukken. Als u op de aan-/uitknop drukt terwijl het alarm is geactiveerd, wordt het alarm 24 uur uitgeschakeld.

1. Het HWS-zoemeralarm kan worden ingesteld met de

radio in- of uitgeschakeld.

2. Druk kort op de knop voor het HWS-zoemeralarm

. Het symbool begint te knipperen.

3. Houd terwijl het symbool knippert de knop langer

dan 2 seconden ingedrukt. De radio geeft een geluidssignaal weer en de urenweergave begint te knipperen.

4. Draai aan de afstem-/volumeknop om de uren voor

het alarm in te stellen en druk vervolgens nogmaals op de knop . De minutenweergave begint te knipperen.

5. Draai aan de afstem-/volumeknop om de minuten voor

het alarm in te stellen en druk vervolgens nogmaals op de knop om de instelling van het HWS- zoemeralarm te voltooien.

6. Houd de knop van het zoemeralarm langer dan

2 seconden ingedrukt om het HWS-zoemeralarm in of uit te schakelen. De radio geeft een geluidssignaal weer. Als het zoemeralarm is ingesteld, wordt het symbool weergegeven op het display. Sluimerfunctie

1. Druk terwijl het alarm is geactiveerd op elke knop

behalve de aan-/uitknop om de sluimerfunctie te activeren. Het radioalarm of HWS-zoemeralarm wordt uitgeschakeld en om de 5 minuten herhaald.

2. Op het display knippert zowel het sluimersymbool

als het alarmsymbool. De sluimerfunctie kan actief blijven gedurende het hele uur dat de alarmen werkzaam zijn. Slaapfunctie De slaaptimer schakelt de radio automatisch uit nadat een vooraf ingestelde tijd is verstreken.

1. Houd de aan-/uitknop langer dan 2 seconden

ingedrukt. De radio geeft een geluidssignaal weer en op het display verschijnen de beschikbare uitschakeltijden in de volgorde 60-45-30-15-120-90-

Laat de aan-/uitknop los zodra de gewenste uitschakeltijd op het display wordt weergegeven. Het symbool verschijnt op het display en de radio geeft het laatst geselecteerde station weer.

2. Druk om de slaapfunctie te annuleren op de aan-/

uitknop. Het symbool verdwijnt en de radio wordt uitgeschakeld. Displayverlichting Druk op ongeacht welke knop of draai aan de afstem-/ volumeknop om het LCD-display gedurende ca. 15 seconden te verlichten. Tijdens het zoeken naar stations en bij activering van een alarm wordt het display automatisch verlicht. Wisselen tussen stereo en mono Als de stereo-ontvangst van een FM-station zwak is, kunt u deze verbeteren door de Mono-knop 2 seconden lang ingedrukt te houden. De geluidsweergave is nu niet meer stereo en de stereo-indicator verdwijnt. Andere audio-apparaten afspelen LET OP: Koppel dit apparaat los voordat u andere audioapparaten aansluit.

• Er zijn 2 AUX in-aansluitpunten. AUX 1 bevindt zich op het voorpaneel en AUX 2 in het batterijvak.

• Sluit een stereo of mono bron (bijv. iPod, MP3 of cd- speler) aan via een audiokabel op AUX 1 of AUX 2.

• Druk herhaaldelijk op de BAND-knop tot “AU1” of “AU2” wordt weergegeven. Op dat ogenblik is de AUX- functie geactiveerd.

• AUX kan niet worden geactiveerd als alarmbron. ONDERHOUD LET OP:

• Gebruik nooit benzine, wasbenzine, thinner, alcohol, enz. Dit kan leiden tot verkleuren, vervormen of barsten. Technische gegevens: Voedingsvereisten Netstroomadapter DC12 V 700 mA, middenpen positief Batterij UM-3 (AA-formaat) x 2 voor back
