GEBRUIKSAANWIJZING TBC270S Tanaka

Lees de handleiding zorgvuldig door voordat u de machine bedient.

IPMERKING: Sommige machines zich hier nicht van voorzien.

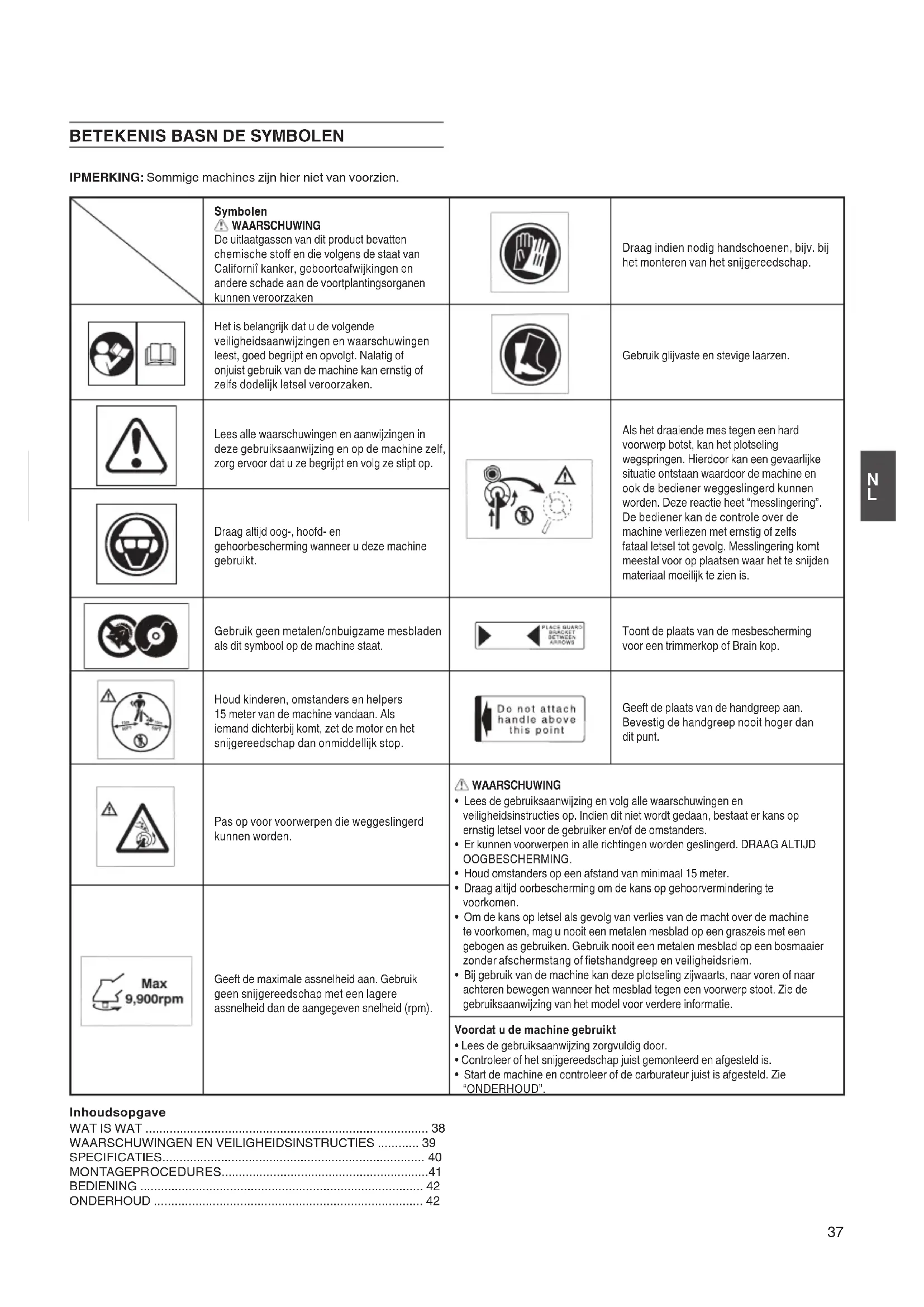

	Symbolen WAARSCHUWING De uitylaatgassen van dit product bevatten chemische stoff en die volgens de staat van Californi kanker, geboorteafwijkingen en andere schade aan de voortplantingsorganen kennen verroorzaken	Draag indien nodig handschoenen, bijv. bij het monteren van het snijgeredschap.
	Het is belangrijk dat u de volgende veilghieidsaanwijzingen en waarschuwingen leest, goed begrijpt en opvolgt. Nalatig of onjuist gebruik van de machine kan ernstig of zelfs dodelijk letsel verroorzaken.	Gebruik glijvaste en stevige laarzen.
	Lees alle waarschuwingen en aanwijzingen in deze gebruiksaanwijzing en op de machine zelf, zorg ervoor dat u ze begrijpt en volg ze stipt op.	Als het draaiende mes tegen een hard voorwerp botst, kan het plotseling wetsgreen. Hierdoor kan een gevaartlijke situation ontstaan waardoor de machine en ook de bediener weegeslingerd hunnen worden. Deze reactie heet "messlingering". De bediener kan de controle over de machine verliezen met ernstig of zelfs fataal letsel tot geolg. Messlingering komt meestal voor opplaaten waar het te snijden materiaal moeilijk te zien is.
	Draag altijd oog-, hofd- en gehoorbescheming wonneer u deze machine gebruikt.
	Gebruik geen metalen/onbuizame mesbladen als dit symbool op de machine staat.	Toont de plaats van de mesbeschemming voor een trimmerkop of Brain kop.
	Houd kinderen, omstanders en helpers 15 meter van de machine vandaan. Als iemand dichter bij komt,zet de motor en het snijgeredschap dan onmiddelijk stop.	Geeft de plaats van de handgreep aan. Bevestig de handgreep nooit hoger dan dit punt.
	Pas op voor voorwerpen die wegessingerd kunnen worden.	WAARSCHUWING • Lees de gebruiksaanwijzing en volg alle waarschuwingen en veiligheidsinstrumentes op. Indien dit Niet wordt gedaan, bestaat er kans op ernst letsel voor de gebruiker en/of de omstanders. • Er kunnen voorwerpen in allerichtingen worden geslingerd. DRAAG ALTIJD OOGBESCHERMING. • Houd omstanders op een afstand van minimaal 15 meter. • Draag altijd orberscheming om de kans op gehooverminderung te voorkomen. • Om de kans op letsel als geolg van verlies van de macht over de machine te voorkomen, mag u nooit een metalen mesblad op een grazeis met een gebogen as gebruiken. Gebruik nooit een metalen mesblad op een bosmaier zonder afschemstang of fietshandgreep en veiligheidsriem. • Bij gebruik van de machine kan deze plotseling zijwaarts, maar voren of maarfteren bewegen wonneer het mesblad gegen een voorwerp stoot. Zie de gebruksaanwijzing van het model voor verdere informatie.
	Geef de maximale assnelheid aan. Gebruik geen snijgeredschap met een lagere assnelheid dan de aangegeven snugelid (rpm).
		Voordat u de machine gezuikt • Lees de gebruiksaanwijzing zorgvuldig door. • Controller en het snijgeredschap juist gemonteerd en afgesteld is. • Start de machine en controller de carburateur juist is afgesteld. Zie "ONDERHOUD".

Inhoudsopgave
WATIS WAT 38
WAARSCHUWINGEN EN VEILIGHEIDSINSTRUCTIES 39
SPECIFICATIONS 40
MONTAGEPROCEDURES 41
BEDIENING 42
ONDERHOUD 42

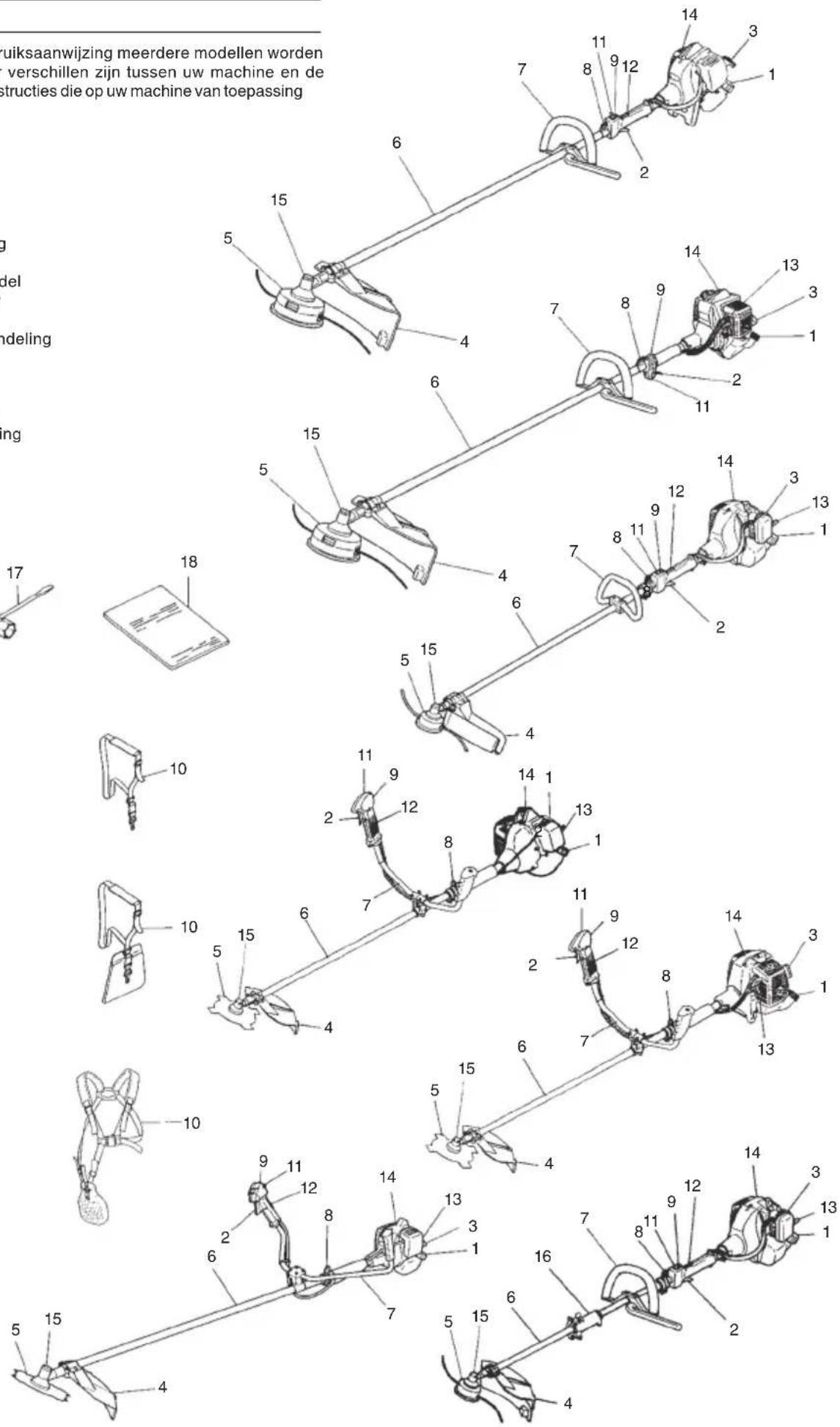

WAT IS WAT

Aangezien in deze gebruiksaanwijzing meerdere modellen worden beschreiben, können er verschillen zichtussen uw machine en de afbeeldingen. Volg de instructies die op uw machine van toepassing zich.

1. Benzinetankdop
2. Gashendel
3. Starterhandgreep
4. Mesbescherming
5. Snijgereedschap
6. Aandrijfasbehuiizing
7. Handvat
8. Oog voor draaggordel
9. Contactschakelaar
10. Draaggordel
11. Gashendel-vergrendeling
12. Veiligheidshende!
13. Chokehendel
14. Motor
15. Hoekoverbrenging
16. Verbindingsbehuizing
17. Combinationsleutel
18. Gebruiksaanwijzing

Veiligheid van de gebruiker

Draag aktijd een vizier of veiligheidsbril.
Draag alsstig een dikke, lange boek, laarzen en handschoenen. Draag geen loszittende kleding, sieraden, een korte broek, sandalen en werk nooit blootsvoets. Draag lang haar samengebonden zDat het maximaal schouderlang is.
Gebruik deutsche machine nicht wanneer u moe of ziek bent, of alcohol, drugs of medicijnen heeft ingenomen.
Laat in geen geval kinderen of onervaren Personen de machine gebruiken.
Draag gehoorbescheming. Let op uw omgeving. Let op omstanders die eventuele problemen aangeven. Verwijder veriligeidsuitrusting pas nadat de motor volledig gestopt is.
Start de motor Niet en LAST de motor Niet lopen in een afgesloten ruimte of gebouw. Inademen van uitlaatgassen kan dodelijk zichn.
Houd de handgrepen vrij van olie en brandstof.
Houd uw handen weg van het snijgereedschap.
Houd of pak de machine Niet vast aan het snijgereedschap.
Wanner de machine uit wordt gezet, moet u controleren of het snijgereedschap inderdaad hebemaal gestopt is voor u de machine neerzet.
O Wanner de werkzaamheden lang duren, moet u regelmatig pauzeren om lichamelijk letsel als gevolg van de trillingen van de machine (fenomeen van Raynaud/dode" vingers) te voorkomen.

WAARSCHUWING

Systemen voor het dampen van de trillingen huneniet garanderen dat u geen fenomeen van Raynaud ("dode" vingers) of carpale-tunnelsyndroom kunt oplopen. Daarom moeten gebruikers die regelmatig en/of langdurig met de machine werkden de toestand van hun handen en vingers zorgvuldig in de gaten honden. Als u merkt dat een van de bovengenoemde klachten zich Voordoet, moet u onmiddelijk een arts raadplegen.
Als u medische elektrische/elektronische apparatuur gebrukt, zoals een pacemaker, moet u eerst uw arts raadplegen en contact opnemen met de fabrikant van de apparatuur voordat u elektrisch of op andere wijze aangedreven gereedschap gaat gebruiken.

Veiligheid/beveiliging van de machine

Controller de machine elke keer voor u hem gaat gebruiken. Vervang beschadigde onderdelen. Controller of er brandstoflekken zich en of alle bevestigingsmiddelen aanwezig zich en goed vast zitten.
Vervang onderdelen met barsten of stukjes eraf, of onderdelen die op een andere manier beschadigd zijn voor u de machine gaat gebruiken.
Controller of de beschemkap correct is bevestigd.
Houd anderen uit de buurt wanner u de carburateur afstelt.
Gebruik uitsluitend accessoires die special voor dezermachine worden aanbevolen door de fabrikant.

WAARSCHUWING

Breng in geen geval wijzigingen aan de machine aan. Gebruik de machine in geen geval voor werkzaamheden waar deze Niet voor bedoeld is.

Veiligheid en brandstof

Meng en tank brandstof in de buitenlucht en buiten bereik van vondenen vlammen.
Gebruik een voor brandstof goedgekeurde tank of jerrycan.
Rook nicht en sta roken ook Niet toe in de buurt van brandstof of van de machine zich wanner de machine worden gebruikt.
Veeg alle gemorste brandstof weg voor u de motor start.
Ga minstens 3 meter van deplaats waar u getankt hebft vandaan voor u de motor start.
Stop de motor voor u de brandstofdop verwijdert.
Maak de brandstoftank helemaal leeg voor u de machine opbergt. We raden u aan de tank elke keer nadat u de machine gezbruikt hebft, leeg te make. Als er brandstof in de tank blijft zitten, moet u ervoor zorgen dat er geen brandstof kanlekken.

Bewaar de machine en de brandstof op een plei brandstofdampen Niet kuren worden ontstoken door vonen of open vuur van bijv. geisers, boilers, elektrische motoren of schakelaars, verwarmingstoestellen enz.

WAARSCHUWING

Brandstof islicht ontv lambaar, kan ontploffen en is schadelijk wanner de dampen ervan worden ingeademd; wees dus bijzonder voorzigthig wanner u met brandstof omgaat of tankt.

Veilig snoeien

Snoei geen ander materiaal dan gras of bosjes.
Controller het gebied dat u gaat snoeien voordat u begint. Verwijder alle voorwerpen die klem kuren komen te zitten of wegsglingerd kuren worden.
Draag een goed masker om uw luchtwegen te beschemen wanner u gras maait dat met een insecticide is behandeld.
Houd iedereen, waaronder kinderen, dieren, omstanders en helpers, buiten de 15 meter bevarenzone. Stop de motor onmiddelijk als er iemand op u af komt.
Houd de motor alttijd rechts van uw lichaam.
Houd de machine met beiden handen stevig vast.
Zorg ervoor dat u stevig staat en goed in evenwicht blijft. Reik nied te ver.
Houd uw lichaamsdelen uit de buurt van de uitlaat en het snijgereedschap wanneer de motor loopt.
Houd het snijgereedschap altijd lager dan uw middel.
Wanneru aan een neue werkplek gaat, moet u erst demachine uit zetten en controleren of het snijgereedschap indediaad gestopt is.
Zet de machine in geen geval op de grond verwijl deze nog loopt.
Controller altijdeerst of demotor uitis enof hetsnijgereedschap volledig gestopt is voor u vuil of gras uit het snijgereedschap gaat verwijden.
Neem altijd een EHBO-doos mee wanner u met elektrisch gereedschap werkt.
Start de motor Niet en LAST de motor Niet lopen in een afgesloten ruimte of gebouw en/of in de buurt van ontvlambare vloeistoffen. Inademen van uitlaatgassen kan dodelijk zich.

Veilig onderhoud

Voer onderhoud aan de machine uit volgens de aanbevolen procedures.
Haal de kap van de bougie voordat u onderhoud uitvoert, behalve voor het afstellen van de carburateur.
Houd anderen uit de buurt wanner u de carburateur afstelt.
Gebruik uitsluitend originele Tanaka verwangingsonderdelen, zoals aanbevolen door de fabrikant.

Vervoer en opslag

Draag de machine alleen wonneer de motor gestopt is en met de uitlaat weg van uw lichaam.
Laat de motor afkoelen, maak de brandstoftank leeg en zorg ervoor dat de machine goed vast zi voordat u de machine opbergt of in een voertuig gaat vervoeren.
Maak de brandstoftank helemaal leeg voor u de machine opbergt. We raden u aan de tank elke keer nadat u de machine gezbruikt hebft, leeg te make. Als er brandstof in de tank blijft zitten, moet u ervoor zorgen dat er geen brandstof kanlekken.
Bewaar de machine buiten bereik van kinderen.
Maak de machine schoon, voer het vereiste onderhoud uit en bewaar de machine op een droge plek.
Controller of de motor volledig uit staat voordat u de machine vervoert of opbergt.
Wanneer u de machine in een voertuig vervoert, moet het mes met een mesbeschemming worden afgedekt.

Als er zich situations voordoen die nicht in deze gebruiksaanwijzing behandeld worden, wees dan voorzichtig en gebruik uw verstand. Neem contact op met uw Tanaka dealer als u hulp nodig heeft. Let in het bijzonder op aanwijzingen die beginnen met de volgendewoorden:

WAARSCHUWING

Geeft aan dat er een verhoogd risico bestaat op ernstig persoonlijk letsel of zelfs de dood als de aanwijzingen nicht worden opgevolgd.

LET OP

Geeft aan dat er risico bestaat op persoonlijk letsel of zaakschade als de aanwijzingen nicht worden opgevolgd.

OPMERKING

Nuttige informatatie voor correct functioneren en gebruik van de machine.

LET OP

Demonteer de trekstarter Niet. Het risico bestaat dat u gewond raakt doordat de veer van de treksteller losschiet.

SPECIFICATIONS

Model	TBC-290/ STBC-290D/ DS	TBC-340/ STBC-340D/ DS	TBC-250PF/ PFD	TBC-270S/DS TBC-270SF	TBC-270PFS TBC-270PFDS TBC-270SFS
Motorinhoud (ml) 28	33 24 27 26,9
Bougie	CHAMPION CJ6Y of RCJ6Y of soortgelijk			CHAMPION RCJ8Y of soortgelijk	CHAMPION RCJ8 of soortgelijk
Inhoud brandstoffank (l)	0,70 0,5 0,67
Droog gewicht (kg)	5,4 / 5,56 D...5,6 / 5,76	5,5 / 5,66 D...5,7 / 5,86	5,0 D...5,8	5,0 DS...5,7 SF...5,2	SFP....5,4 PFDS..6,1 PFS....5,2
Geluidsdrukniveau LpA (dB (A)) (EN27917)	95,0 D...95,5	94,5	92,5 D...91,8	97,5 DS...98,3 SF...97,5	92,0
Geluidsdrukniveau LwA (dB (A))	116112116
Trillingsniveau (m/s) (ISO7916) Voorste handgreep Achterste handgreep Linker handgreep Rechter handgreep	2,6 4,1 3,5 5,6 2,4 2,5 1,9 2,0	5,4 5,2 3,7 7,1 1,8 2,1 2,5 2,9	2,6 3,3 3,7 6,3 1,6 2,7 2,0 5,0	270S/DS 5,8 2,1 5,7 3,2 4,5 3,1 4,6 2,3 3,4 2,0	270PFS 6,9 10,8 11, 2 6,7 3,9 2,6 4,4 7,0 270PFDS 5,5 3,9 6,4 3,6

OPMERKING

Gelijkwaardige geluidsniveaua/trillingsniveaua ons berekend als de tijdgewogen energiesom van de geluids-/trillingsniveaua onder verzillende werkomstandigheden met de volgende tijsindeling: 1/2 stationair, 1/2 max. toerental.

• Alle gegevens können zonder kennisgeving gewijzigd worden.

MONTAGEPROCEDURES

Aandrijfas aan motor monteren (Afb. 1)

Draai de vergrendelschroef (1) ongeveer tien volle slagen los zodate schroefpunt Niet hinder bij het aanbrengen van de aandrijfas. Als u de aandrijfas aanbrengt,That de vergrendelschroef dan naar buiten wijzen om te voorkomen dat hij binnenin hinder.

Schui de aandrijfas in de koppelingsbehuizing van de motor totdat de gemarkeerde positie (2) op de aandrijfas de behuizing bereikt.

OPMERKING

Als het moeilijk is om de aandrijfas tot aan de gemarkeerde positie te schuiven, draait u de aandrijfas aan het snij-uiteinde met de klok mee of gegen de klok in. Steek de vergrendelschroef in het gat van de asbehuizing en draai hem vast. Draai verzolgens de klemschroef (3) stevig vast.

Montage van toebehoren

1. Bevestig het toebehoren op de bestemde plaats.
2. Zorg ervoor dat de vergrendelpin (4) in het bijpassende gat (5) van de behuizing past en dat de behuizing Niet los kan raken. (Afb. 2)
3. Draai de verbindingsmoer (6) stevig vast. (Afb. 2)

Montage van het handvat

WAARSCHUWING

Als u stalen/onbuigzame mesbladen gebruikt voor rechte zeisen of bosmaaiers, gebruik dan alttijd een beschemingsstang (7) en een schouder-draaggordel samen met het lushandvat. (Afb. 3)

Bevestig het handvat aan de aandrijfas met de hoek in de richting van de motor.

Plaats het handvat zodanig dat het in de meest comfortabile positie staat om te werken.

OPMERKING

Als er een handvatlabel op de aandrijfasbehuzing van uw machine is, volg dan de aanwijzing op het label.

Verwijder de handvatklem (8) van de machine. (Afb. 4)

Plaats de handvaten en bevestig de handvatklem Lichtjes met de vier schroeven. Breng in de juiste positie. Draai de schroevenervolgens stevig vast.

Steeke stopsnoeren (11) en de gaskabel (9) door de beschemhuls (10) en haak dan de heupbuffer los. (Afb. 5)

Gaskabel/stopsnoer

Verwijder de luchtfilterkap. (Afb. 6)

Verbind de stopsnoeren. (Afb. 8)

Verbind het einde van de gaskabel met de carburateur. (Afb. 9)

Bedek de gaskabel en de stopsnoeren tot aan de luchtfilterkap met de beschermhuls. (Afb. 10)

Gaskabel/stopsnoer (Afb. 7)

(voor de TBC-270PFS/PFDS/SFS)

Verwijder de luchtfilterkap. (Afb. 6)

Verbind de stopsnoeren. (Afb. 8)

Als het kabeluiteinde van de gashendel (12) op de machine ligt, schroef het dan—helemaal in de steun voor de kabelinstelling (13) en bevestig het kabeluiteinde met behulp van de stelmoer (14) aan de steun voor de kabelinstelling (13).

Verbind het uiteinde van de gaskabel (15) met de carburateur (16) en monteer de draaipunt-afdekking (indien aanwezig) die zich in de gereedschapstas bevindt op het draaipunt.

Bedek de gaskabel en de stopsnoeren tot aan de luchtfilterkap met de beschemmhuls. (Afb. 10)

Montage van de mesbescherming (Afb. 11, 12, 13)

OPMERKING

Bij sommige modellen is de beschemingsklem al aan de drijfwerkkest gemonteerd.

Monteer de mesbescherming en de klemafstandsholders (17) (indien aanwezig) op de stang van de aandrijfas gegen de hoekoverbrenging aan. Maak de bevestigingsklem stevig vast, zodat de mesbeschermingijdens de werkzaamheden nicht kan trillen of maar beneden kan bewegen.

Monteer de mesbescherming met de twee bevestigingschroeven op de bevestigingsklem, die de beschemming aan ook de vrijfwerkkast bevestigt.

LET OP

Sommige mesbeschemmingen zijn voorzien van scherp kantlijnbegrenzingen. Ga hier voorzichtig mee om.

OPMERKING (Afb.13)

Als u een Tanaka aluminium kop (CH-100 of CH-300) voor uw machine gezruikt,要去 de scherpe kantlijnbegrenzing (18) die zich in de gereedschapsta de mesbeschemming bevestigd worden met behulp van de afgebeelde bout (19).

Als u een trimmerkop met een tweedelig type mesbescherming gebruikt, bevestig dan de beschemingsuitbreiding aan de mesbescherming. (Afb. 14)

OPMERKING

Wannerudebeschemingsuitbreidingaandemesbescherming bevestigt, moet de scherpe kantlijbegrenzing van de mesbescheming verwijderd worden (indien aanwezig).
Als er een mesbeschemingslabel op de aanrijfasbehuizing van uw machine is, volg dan de aanwijzing op het label.
Zie de afbeeldingen voor het verwijderen van de beschemmingsuitbreiding. Draag handschoenen want de beschemmingsuitbreiding heeft een scherpe Kantlijnbegrenzing en druk verrolgens een voor een op de vier bevestigingspunten van de beschemming. (Afb. 15)

Montage van het mesblad (Afb. 16)

(indien aanwezig)

Voordat u een mesblad monteert, moet u controlleden of het mes geen scheuren vertoont of beschadigd is en of de snijranden in de juiste richting wijzen.

OPMERKING

Als u een mesbladhouverkap (20) monteert, let er dan op dat de holle kant maar boven is gericht.
Steek de inbussleutel (21) in het gat van de hoekoverbrenging om de mesbladhouder te bevestigen (22). Houd er rekening mee dat de bevestigingschoef of -moer van het mesblad (23) linkshandige schroefdraad heeft (met de wijzers van de klok mee om los te draaien /谈起 den wijzers van de klok in om vast te draaien). Draai de bevestigingschoef of -moer met de inbussleutel vast.

LET OP

Controller of het mesblad correct gemonteerd is voordat u aan het werk gaat.
Als uw machine is voorzien van een beschemkap onder het mesblad, controllerer deze dan op slijtage en scheuren voordat u aan het werk gaat. Als er slijtage of beschadiging worden vastgesteld, moet de beschemkap worden verrangen,ondat dit een slijtage-onderdeel is.

Montage van de Brain snijkop

OPMERKING

Zie voor de montage de Brain gebruikershandleiding die bij de Brain snijkop worden geleverd.

WAARSCHUWING

Voor Tanaka Brain koppen of een Tanaka gelegeerde kop mogen uitsluitend flexibele, Niet-metalen koorden worden gebruikt die door de fabrikant worden aanbevolen. Gebruik nooit snoeren of draden. Deze{kunnen breken en zo een gevaarlijk projectiel worden.

OPMERKING

Als u een Tanaka gelegerde kop (CH-100) gebruikt, moet de aanvankelijkke koordlengte telkens 17 cm bedragen. (Afb. 17)

BEDIENING

Brandstof (Afb. 18)

WAARSCHUWING

Deze zeis heeft een tweetaktmotor. Gebruik waarom.altijd mengsmering, oftewel benzine gemengd met olie.

Zorg voor een goede ventilatie wanner u tankt of omgaat met brandstof.

Brandstof

Gebruik altijd 89 octaan loodvrijemeerkbenzine.
Gebruik母公司：
Als er geen echte tweetaktbrandstof beschikkaar is, gebruik dan een kwaliteitsolie die uitdukkelijk geschikt is voor gebruik in luchtgekoelde tweetaktmotoren (JASO FC GRADE OIL of ISO EGC GRADE). Gebruik geen BIA of TCW (voor watergekoelde tweetaktmotoren) mengolie.
Gebruik geen multigrade olie (10 W/30) of afgewerkte olie.
Meng de benzine en de olie in een除去, schone jerrycan.

Vul de jerrycan met de helft van de hoeveelheid benzine die u gaat gebruiken. Voeg de volledige hoeveelheid olie toe. Meng het benzine-oliemengsel (schudden). Voeg tenslotte de resterende hoeveelheid benzine toe.

Meng (schud) het brandstofmengsel nogiens goed voor u het in de tank doet.

Tanken

WAARSCHUWING

Schakel alkjde erst de motor uit voor u gaat tanken.
Maak de tank voorzichtig open om eventueel onder druk staande gassen te lately ontsnappen.
Draai na het tanken de dop wee goed op de tank.
Ga met de zeis minstens 3 meter van de plek waar u getankt heeft vandaan voor u de motor probeert te starten.

Maak voor u gaat tanken de tankdop en omstreken netjes schoon zodate er geen vuil in de tank kan vallen. Zorg ervoor dat de brandstof goed gemengd is door voor het tanken de jerrycan goed te schudden.

Starten (Afb. 19, 20)

LET OP

Voordatu demotor start, moetu controlleren of het snoeigedeelte niets aanraakt,

1. Zet de contactschakelaar (24) in de stand AAN. (Afb. 19, 20)
2. Druk enkele malen op de injectiepomp (27) zodat de brandstof door de pomp of de terugloopleiding stroomt. (indien aanwezig) (Afb. 21, 22)

3. Houd de verilgheidshendel (25) ingedrukt (indien aanwezig), trek tegelijkkertijd aan de gashendel en druk op de vergrendelknop (26), en LAST daarna de gashendel langzaam los en nervolgens de verilgheidshendel. Hierdoor wordt de gashendel in de startstand vergrendeld.

4. Zet de chokehendel in de stand GESLOTEN (28). (Afb. 21, 22)

5. Trek stevigaand trekstarter en leterop dat u de handgreep goed vast blijft honden en de trekstarter nielThat erugschieten.
6. Als u hoor dat de motor gaat aanslaan, zet u de chokehendel terug in de stand START (open). Trek verwolgens nog eens kort aan de trekstarter.

OPMERKING

Herhaal de stappen 2 t/m 5 als de motor nicht start.

1. Nadat de motor is gestart, trekt u aan de gashendel om de knop te ontgrendelen. Laat de motor daarna 2-3 Minutes opwarmen voor u met de werkzaamheden begint.

Maaien (Fig. 23, 24, 25, 26)

Wanneru gras maait, laat de motor dan met een toerental vaneer dan 6500 toeren draaien. Als de motor langdurig met eenlager toerental draait, kan de koppeling vroegtijdig slijten.
Maai het gras van rechtsaar links.
Als het draaiende mes gegen een hard voorwerp botst, kan het plotseling wegsppringen. Hierdoor kan een gevaarlijke situatie ontstaan waardoor de machine en ook de bediener wegsglingerd+kunnen worden. Deze reactie heet "messlingering". De bediener kan de controle over de machine verliezen met ernstig of zelfs fataal letsel tot gevolg. Messlingering komt meestal voor opplaatsen waar het te sijdenfmatteaal tmoeilk tezien is.
Draag de gordel zoals afgebeeld (indien aanwezig). Het mesblad draait gegen de klok in, dus voor een goed resultaat adviseren wij u om de machine van rechts waar links te bewegen. Houd omstanders op een afstand van minstens 15 meter.

OPMERKING

In geval van noood drukt u op de nooodknop of trekt u aan de moodklep (indien aanwezig). (Afb. 25)

WAARSCHUWING

Als het snijgereedschap gegen stenen of ander afval stoot, moet u de motor stopzetten en controleren of het snijgereedschap en de bijbehorende onderdelen Niet beschadigd zich. Als er gras of twiggjes in het snijgereedschap vastzitten, zet u de motor stop en verwijdert dan het gras of de twiggjes.

Stoppen (Afb. 27)

Verlaag het motortoerental,That de motor enkele minuten onbelast draaien en schakel dan de contactschakelaar (24)uit.

WAARSCHUWING

Snijgereedschap kan verwondingen veroorzaken,ondat het nog draait nadat de motor is gestopt of de vermogensregelinguit is. Wanner de machine uit worden gezet, moet u controeren of het snijgereedschap indediaad hebemaal gestopt is voor u de machine neerzet.

ONDERHOUD

ONDERHOUD, VERVANGING OF REPARATIE VAN DE ONDERDELEN EN SYSTEMEN DIE MET DE UITLAAT TE MAKEN HEBBEN MAG WORDEN UITGEVOERD DOOR DAARTOE BEVOEGDE BEDRIJVEN OF PERSONEN.

Afstellen van de carburateur (Afb. 28)

WAARSCHUWING

Hetsnijgereedschap kan mogelijk draaiienterwijl de carburateur afgesteld worden.
Start de motor in geen geval zonder dat de volledige koppelingsafdekking en de behuizing gemonteerd zich! Anders zou de koppeling los;kennen, wat kan leiden tot persoonlijk letsel.

In de carburateur worden de brandstof gemengd met lucht. De carburateur worden bij het testen van de motor in de fabriek op de basisafstelling ingesteld. Afhankelijk van het klimaat en de hoogte konnen er verdere aanpassingen nodig�n. De carburateur heeft een afstelmogelijkheid:

T = stelschroef stationair toerental.

Afstelling stationair toerental (T)

Controleer of het luchtfilter schoon is. Wanner het stationair toerental correct is afgesteld, za het snijgereedschap Niet ronddraaien. Als de afstelling aangepast moet worden, kut u de T-schroef dichtdraaien (met de klok mee) terwijl de motor loopt, totdat het snijgereedschap begint te draaien verrolgens open (tegen de klok in) totdat het snijgereedschap stopt. U hebft het juiste stationair toerental ingesteld wonneer de motor in alle standen soepel blijft lopen bij een toerental dat ruim onder het toerental ligt waarbij het snijgereedschap begint te draaien.

Als het snijgereedschap blijft draaien nadat u het stationair toerental heeft afgesteld, dient u contact op te nemen met uw Tanaka dealer.

OPMERKING

Het standard stationair toerental is 2500-3000 rpm. (TBC-290/D/SDS, TBC-340/D/SDS)

De standard open- (en dicht-)draaibeweging van een H schroef, vanuit een licht gemonteerd positie, is als volgt. (Indien aanwezig)

Sommige modellen die worden verkocht in gebieden met strenge milieuregelgeving ten aanzien van uitlaatgassen zichn Niet voorzien van carburateurafstellingen voor hoge of lage snelheden. Dergelijk afstellingen kannen ervoor zorgen dat de motor de limieten van de lokale regelgeving zou overschrijden. Bij deze modellen kan alleen het stationair toerental op de carburateur worden afgesteld.
Bij modellen waar bij de lage en hoge snelheden kunnen worden afgesteld, zich de carburateursurs in de fabriek afgesteld. Geringe aanpassingen kunnen de prestatie verbeteren, affankelijk van het klimaat, de hoogte enz. Draai de stelschroeven nooit in grotere stappen dan 90 graden, want een verkeerde afstelling kan schade aan de motor voroorzaken. Als u Niet goed weet hoe u de motor moet afstellen, neem dan contact op met een Tanaka dealer.

WAARSCHUWING

Het snijgereedschap mag in geen geval draaien wanner de motor stationair draait.

Luchtfilter (Afb. 29)

Het luchtfilter moet regelmatig vrijgemaakt worden van stof en vuil om te voorkomen dat:

de carburateur storingen gaat vertonen
de motor slecht start
○ de motor hinter vermogen levert
de onderden van de motor onnodig slijten
het brandstofverbruik abnormalaal hoog wordt

Maak het luchtfilter elke dag of nog vaker schoon als u in een stoffige omgeving werkt.

Schoonmaken van het luchtfilter

Verwijder de luchtfilterkap en het luchtfilter zich (29). Was het filter in warm sop. Controller of het filter goed droog is voor u het terugzet. Een luchtfilter dat genuineijd gebruikt is, kan meestal Niet meer helemaal schoongemaakt worden. Het luchtfilter moet waarom regelmatig verwangen worden door een/New. Een beschadigd of kapot fi Iter moet onmiddelijk verwangen worden.

Brandstofffilter (Afb. 30)

Laat alle brandstof uit de tank lopen en trek het brandstofffilter uit de tank. Trek het filtrelement uit de houder en spoel het met warm water en een reinigingsmiddel.

Spoel grondig totdat alle sporen van het reinigingsmiddel verwijderd着眼. Pers, Niet wringen, het overtollige water uit het filter en LAST dit aan de lucht drogen.

OPMERKING

Vervang het filterelement als het na verloop vanijd hard is geworden door stof en vuil.

Draai de schroef

Bougie (Afb. 31)

De toestand van de bougie wordt negatief beinvloed door:

een verkeerde afstelling van de carburateur
een verkeerde mengsmering (te veel olie in de benzine)
een vuil luchtfi Iter
zware werkomstandigheden (bijv. kou)

Deze factorenveroorzaken afzettingen op de elektroden van de bougie, wat kan leiden tot storingen en startproblemen. Als de motor vermogen tekort komt, moeilijk start of slecht stationair loopt, controllerer dan eerst de bougie. Als de bougie vuil is, kaak hem dan schoon en controllerer de afstand tussen de elektroden. Corrigeer de afstand indien nodig. De juiste afstand is 0,6 mm. De bougie要去elke 100 bedrijfsuren verrangen worden, of erder, als de elektroden weggevreten zich.

OPMERKING

In sommige gebieden is een bougie met een weltstand vereist om de machine te ontstoren. Als deze machine oorspronkelijk voorzien was van een bougie met een ingebouwde ontstoringsweerstand, dient u ter verranging gebruik te make n van hetzelfde type bougie.

Geluiddempfer (Afb. 32)

Verwijder om de 100 bedrijfsuren de knaldemper en verwijder koolafzettingen van de uitlaatpoort of de inlaatopening van de knaldemper.

Cylinder (motorkoeling) (Afb. 33)

De motor worden door de lucht gekoeld en de lucht要去 vrij om de motor en de koelribben{kunnen circuleren om oververhitting te voorkomen.

Elke 100 bedrijsuren, of in ieder geval eens per Jaar (of vaker indien nodig), moet u de koelribben en de buitenkant van de motor schoonmaken en stof, vuil en smeer verwijderen die de koeling konnen hinderen.

OPMERKING

Zet de motor nooit in werkig als de omhulling van de motor of van de geluiddempo verwijderd is, waar dat de motor daardoor oververhit kan raken en beschadigd worden.

Hoekoverbrenging (Afb. 34)

Controleer om de 50 bedrijfsuren of de hoekoverbrenging of de hoekkoppeling genoeg ingevet zichen door de dop van het vetfilter aan de zijkant van de hoekoverbrenging te verwijderen.

Als er geen vet aan de flanken van de tandwielen te zien is, vul de overbrenging dan voor 3/4 met universeel vet op basis van lithium van goede kwaliteit. Vul de overbrenging nooit helemaal.

Mesblad (Afb. 35)

WAARSCHUWING

Draag beschermende handschoenen als u het mesblad aanraakt of onderhoudt.

Gebruik een scherp mesblad. Een bot mesblad gaat eeder vast of klem zitten. Vervang de bevestigingsmoer als deze beschadigd is en moeelijk vastgedraaid kan worden.
Als u het mesblad verwangt, koop dan een door Tanaka aanbevolen mesblad met een pasgat van 25,4 mm (eén inch).

Als u een mesblad (31) monteert, richt dit dan altijd met de gekartelde kant maar boven. Als u een mesblad met 4 tanden (30) monteert, kan dit aan elke kant gebruikt worden.
Gebruik het juiste mesblad voor elk soort werk.
Gebruik het juiste gereedschap wonneer u het mesblad verwangt.
Als de snijranden bot worden, slijp of vijl ze dan zoals afgebeeld. Niet correct geslepen randen kunnen hevige vibratiesveroorzaken.
Gooi mesbladen weg die verbogen, gebarsten, gebroken of anderszins beschadigd zich.

OPMERKING

Bij het slijpen van een mesblad moet de originele vorm van de radius aan de basis van de tand behouden blijven om barsten te voorkomen.

Onderhoudsschema

Hieronder treft u nog enkele algemene onderhoudsinstructies aan.
Neem voor verdere informatie contact op met uw Tanaka dealer.

Dagelijks onderhoud

Maak de buitenkant van de machine schoon.
Controller of de draaggordel nicht beschadigd is.
Controller de mesbescherming op beschadiging of scheuren. Vervang de beschemming als deutsche beschadigd is of scheuren vertoont.
Controller of het snijgereedschap correct gecentreerd en scherp is en geen scheuren vertoont. Niet correct gecentreerd snijgereedschap veroorzaakt hevige vibraties die de machine können beschadigen.
Controller of de moer van het snijgereedschap goed vastgedraaid is.
Controller of demesblad-transportbescherming onbeschadigd is en goed blijft zitten.
Controleer of alle bouten en moeren goed vast zitten.

Wekelijks onderhoud

Controller de trekstarter, in het bijzonder het koord en de teruagspringveer.
Maak de buitenkant van de bougie schoon.
Verwijder de bougie en controller de afstandussen de elektroden. Corrigeer deze afstand tot 0,6 mm of verwang de bougie.
Maak de koelribben van de cilinder schoon en controllerer of de luchtinlaat bij de trekstarter Niet verstopt zit.
Controller of de hoekoverbrenging voor 3/4 met vet bevuld is.
Maak het luchtfi Iter schoon.

Maandelijks onderhoud

Spoel de brandstoffank met benzine.
Maak de buitenkant en de omgeving van de carburateur schoon.
Maak de ventilator en de omgeving ervan schoon.
