GEBRUIKSAANWIJZING TBC600 Tanaka

Lees de handleiding zorgvuldig door voordat u de machine bedient.

Verklaring van de symbolen of labels. (ATTENTIE! Sommige apparaten hebben er geen)

WAARSCHUWING

De uitlaatgassen van dit product bevatten chemische stoffen die volgens de staat van Californi kanker, geboorteafwijkingen en andere schade aan de voortplantingsorganen können veroorzaken.

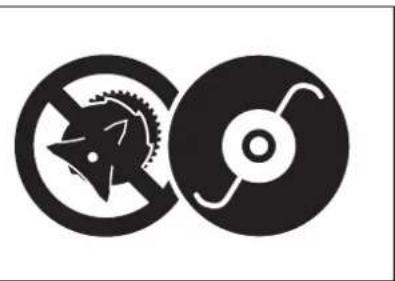

Gebruik geen metalen/onbuigzame mesbladen als dit teken op het apparatusaat staat.

Lees en begrijp alle waarschuwingen en aanwijzingen in deze gebruiksaanwijzing en op het apparaat, en leef ze na.

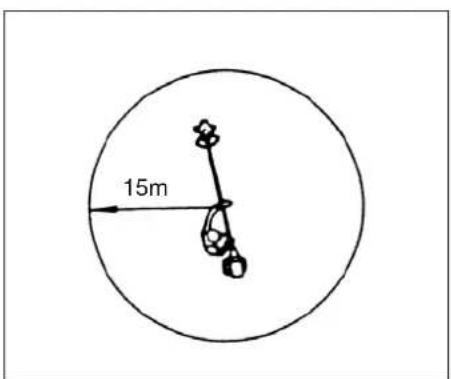

Houd alle kinderen, omstanders en helpers 15m van het apparaat vandaan. Als iemand naderbij komt, zet de motor en het snijgereedschap dan onmiddelijk stop.

Het is belangrijk dat u de volgende veiligheidsaanwijzingen en waarschuwingen leest, goed begrijpt en opvolgt. Nalatig of ondeskundig gebruik van de machine kan ernstig of zelfs dodelijk letsel veroorzaken.

Let op voorwerpen die weggeslingerd worden.

Draag altijd bescherming voor ogen, hoofd en oren tijdens het gebruik van de machine.

Geeft max. assnelheid aan. Gebruik geen snijgereedschap met een lagere assnelheid dan de aangegeven rpm.

Gebruik glijvaste en stevige laarzen.

Draag zonodig handschoenen, bijv. bij het monteren van snijgereedschap.

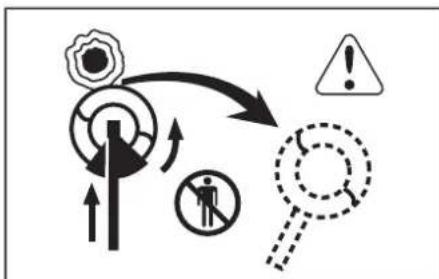

Als het draaiende mes gegen een hard voorwerp botst, kan het plot-seling wegspringen. Hierdoor kan een gevaarlijke reactie ontstaan waardoor het apparaat en ook de bediener weggeslingerd hunnen worden. Deze reactie heet MESSLINGERING. Daardoor kan de bediener de controle over het apparaat verliezen en ernstig of zelfs levensgevaarlijk gewond raken. Messlingering komt meestal voor op plekken waar het te snijden/maaien materiaal moeilijk te zien is.

Verklaart de positie van de choke. Het bovenste teken betekent dat de choke gesloten is; het onderste teken dat de choke geheel geopend is.

Alvorens u met het gebruik van de machine begint

Lees de handleiding zorgvuldig door.
- Controller of de zaag goed is gemonteerd en ingesteld.
- Start de machine en contrôleer of de carburateur goed is afgesteld. Zie "Onderhoud".

Verklaring van overeenstemming

Verklaren onder eigenerverantwoordelijkheiddathetproduct,heggenschaar model TBC-500N

TBC-500N TBC-550/1 TBC-600

haarop.Deze verklaring betrekking heeft,overeenstem met de desbetreffende. veiligheidseisen van de richtlijnen

98/37/EC, 89/336/EEC, 2000/14/EC

De volgende standardards zijn toegepast

ISO 7112/7113/7916/7917/7918/8380/11682

(EN ISO 12100-1/2, EN ISO 11806)

Geproduceerd in:

Chiba, Japan

op

05/01/2007

Handtekening:

Yoshio Osada

Serienr. vanaf

D088001

Positie:

Directeur

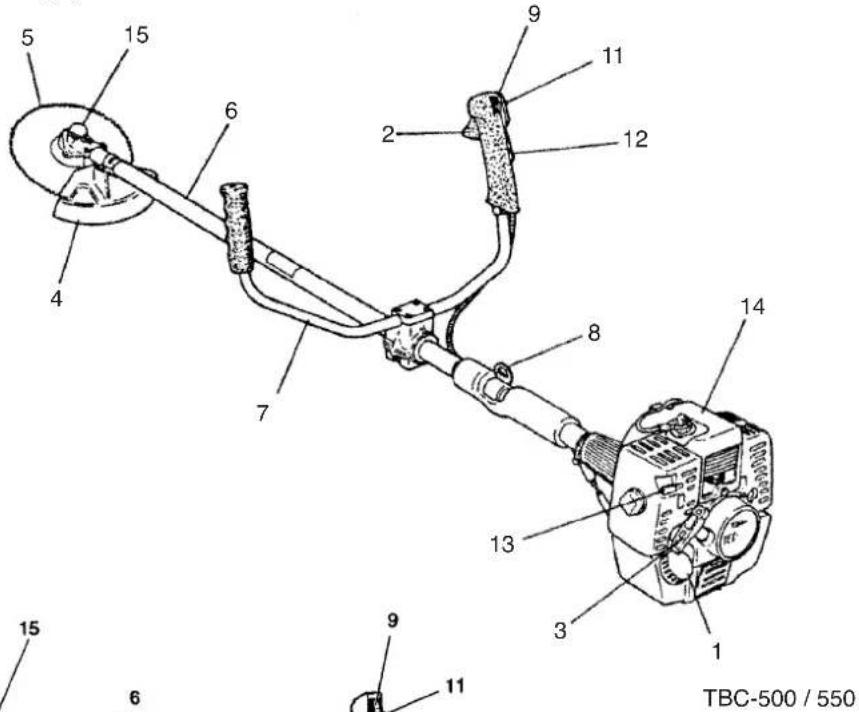

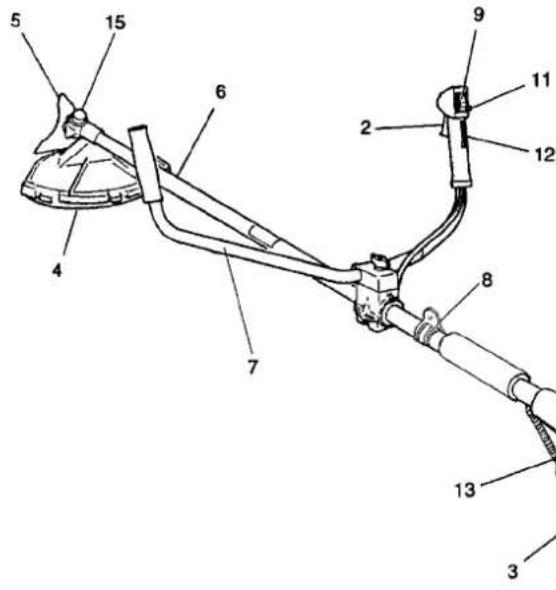

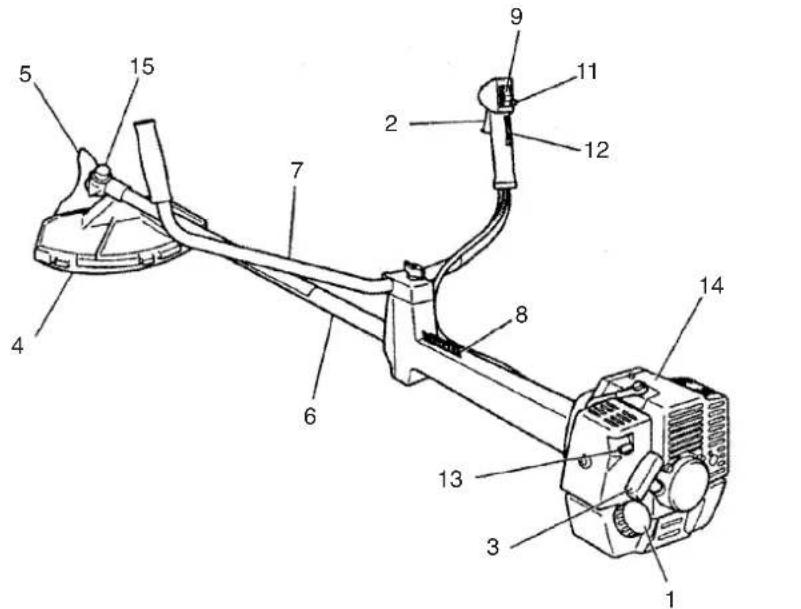

1. Wat is wat?

Daar deze handleiding voor verscheidene modellen gelijk is,\ kunnen er verschillen zijn:tussen uw machine en de afbeeldingen. Pas de aanwijzingen toe die op uw machine van toepassing�n.

1. Benzinetankdop
2. Gashendel
3. Gashendel-vergrendeling
4. Mesbescherming
5. Snijgereedschap
6. Aandrijfasbehuzing
7. Handgreep
8. Oog voor draaggordel
9. Ontstekings-schakelaar

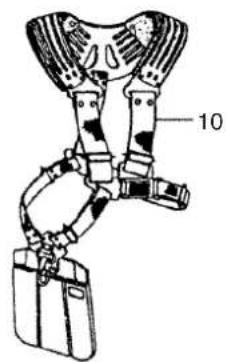

10. Draaggordel
11. Gashendel-vergrendeling
12. Veiligheidshendel
13. Choke hendel
    14.Motor
14. Hoekoverbrenging

TBC-550DX

TBC-600

2. Waarschuwingen en veiligheidsinstructies.

Veiligkeit van de gebruiker

Draag aktijd een vizier of veiligheidsbril. Gebruik handschoenen bij het slijpen van de ketting.
- Altijd een dikke, lange broek, laarzen en handschoenen dragen. Geen losese kleding, sieraden, korte broek of sandalen dragen of op blote voeten lopen. Maak uw haar zodanig vast dat het Niet op uw schouder hangt.
- Gebruik deze machine nicht indien u moe of ziek bent of alcohol, drugs of medicijnen heeft ingenomen.
- Laat nooit kinderen of onervaren Personen aan de machine.
Draag oorbeschemers.
- Nooit de machine starten of laten lopen in gesloten ruimtes en gebouwen. Uitlaatgassen inademen kan dodelijk zich.
Houd de hendels vrij van olie en brandstof.
Houd uw handen weg van het zaagwerktuig.
Grijp of houd de machine nooit aan het zaagwerktuig vast.
- Als de machine uitgeschakeld is, dient u zich ervan te vergewissen dat het zaagwerktuig stilstaat alvorens u hem neerzet.
- Als de werkzaamheden langer duren,要去 regelmatig pauze worden gehonden om lichamelijk letsel, bijv. door de vibratie, te vermijden (Raynaud fenomeen / "white finger disease").

Machineveiligung

• Controller de machine voor elk gebruik.
  Vervang beschadigde onderdelen. Let op brandstoflekken en controller of alle bevestigingsmiddelen aanwezig় en vastzitten.
• Vervang onderdelen die gescheurd, gebroken of ander beschadigd zich alvorens u met de machine begint te werken.
  Zie erop toe dat alle beschemkappen correct zich bevestigd.
  Stel de carburateur af op eenplaats waar zich niemand anders in de directe omgeving bevindt.
• Gebruik uitsluitend verwangende onderdelen die door de fabrikant voor deze machine zijn aanbevolen.

WAARSCHUWING!

Breng geen wijzigingen aan de machine aan. Gebruik de machine nooit voor werkzaamheden waar hij Niet voor is geconstrueerd.

Veiligheid en brandstof

Meng en tank brandstof in de buitenlucht en buiten bereik van vlammen en vonden.
- Gebruik alleen voor brandstof toegestane jerrycans.
- Rook Niet en sta roken ook Niet toe in de buurt van brandstof of in de omgeving van de machine ofijdens gebruik van de machine.
- Neem alle geknoeide brandstof op alvorens de motor te starten. Ga minstens 3 m van deplaats waar u tankt vandaan alvorens u de motor start.
- Stop de motor alvorens u de benzinedop verwijdert.
- Als u de machine opbergt, eerst de tank legen. Wij raden u aan na gebruik.altijd de tank te legen. Als u de machine toch met brandstof opbergt, let er dan op dat hij Niet kan lekken.
Berg de machine en de brandstof op waar de dampen Niet door vonden of open vuur+kennen worden ontstoken, van bijv. geisers, boilers, elektromotoren, schakelaars, etc.

WAARSCHUWING!

Trillingsdempingssystemen können nicht garanderen dat u geen fenomeen van Raynaud of carpaltunnel-syndroom=kunt oplopen. Daarom要去 de gebruiker die regelmatig continu met de zaag werkde toestand van handen en vingers in de gaten honden. Als bovengenoemde klachten optreden, meteen een arts opzoeken.

Veilig zagen

• Snij geen ander materiaal dan gras of bosjes.
• Voordat u begint altijd eerst het gedeelte controlen dat u gaat snoeien. Verwijder alle voorwerpen die klem+kennen te zitten of wegteslingerd+kennen worden.
• Draag een aerosol-beschemingsmasker ter bescherming van de ademhaling als u het gras gaat maaien nadat een insecticide is gestrooid.
• Houd omstanders, kinderen, helpers, maar ook dieren buiten de gezavenzone van 15m . Stop de machine onmiddelijk als ikemand dichterbij komt.
  Houd de motor altijd rechts van uw lichaam.
  Houd de machine met beiden handen stevig vast.
• Neem een stabiele houding aan. Reik Niet tever.
  Houd uw lichaamsdelen weg van de uitlaat en het zaagwerktuig als de motor loopt.

Veilig onderhoud

• Voer onderhoud aan de machine UIT volgens de aanbevolen procedures.
• Neem de kap van de bougie alvorens u onderhoud uitvoert, behalve voor het afstellen van de carburateur.
  Stel de carburateur af op eenplaats waar zich niemand anders in de directe omgeving bevindt.
• Gebruik uitsluitend originele verrangende onderdelen van Tanaka.

Transport en opslag

• Draag de machine met de hand met de motoruit en de uitlaat weg van uw lichaam.
• Alvorens u de machine opbergt of in een voertuig transporteert, dient u de motor af te laten koelen, de tank te legen en de zaag te beveiliggen.
• Als u de machine opbergt, eerst de tank legen. Wij raden u aan na gebruik altijd de tank te legen. Als u de machine toch met brandstof opbergt, let er dan op dat hij nicht kan lekken.
• Berg de machine buiten bereik van kinderen op.
  Maak de machine schoon en voer onderhouduit alvorens hem droop op te bergen.
• Transporteer of berg de machine op met de motor vollediguit.
• De machine alleen met kettingbescherming in een voertuig transporteren.

Als er situatuies optreden die in dit handboek nicht staan vermeld, ben dan voorzichtig en handel verstandig. Neem contact met uw Tanaka dealer als u hulp nodig heb. Let special op aanwijzingen die beginnen met de worden:

WAARSCHUWING!

Duidt op verhoogd gevaar van ernstig letsel of zelfs dood als de instructies Niet worden opgevolgd.

LET OP!

Duidt op gevaar van letsel of materille schade als de instructies nicht worden opgevolgd.

TIP!

Nuttige informatie voor juist gebruik.

Fig. 1-1 Fig. 1-1B

Fig. 1-2

Fig. 1-2B

Fig. 1-2C Fig. 1-2D

Fig. 1-2E

Fig. 1-3

3. Montageprocedure

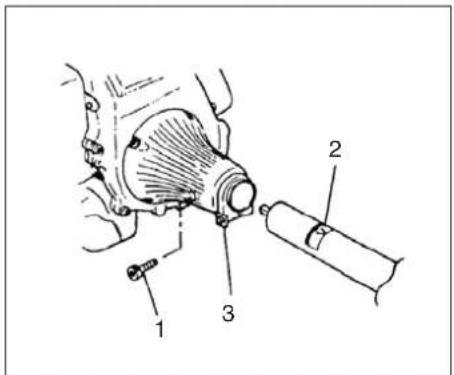

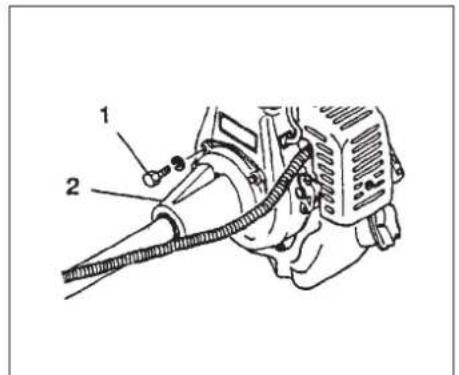

Aandrijfas aan motor monteren (fig. 1-1)

Draai de vergrendelschroef (1) los. Schuif de aandrijfas zo ver in de koppelingsbehuizing van de motor totdat de gemarkeerde positie (2) op de aandrijfas de behuizing bereikt.

ATTENTIE!

Als het moeilijk is om de aandrijfas tot aan de gemarkeerde positie te schuiven, draai de aandrijfas dan aan het snij-uiteinde met de klok mee of gegen de klok in. Steek de vergrendelschroef in het gat van de asbehuzing en draai hem vast.

Draai de klemschroef (3) nu stevig vast.

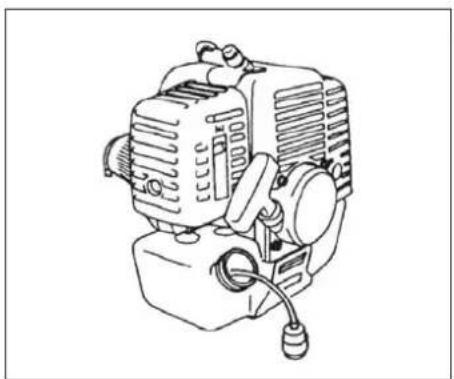

Aandrijfas aan de motor voor TBC-550DX (Fig.1 -1B)

Bevestig de motor aan de koppelingsbehuizing (2) m.b.v. de vier meegeleverde schroeven of bouten (1).

ATTENTIE bij TBC-600 (Fig. 1-2B, 2C)

De aandrijfas en de motor van dit model zich al vooraf in de fabriek gemonteerd. U hoeft alleen nog maar de gashendel m.b.v. een schroef en een moer aan de handgreep te bevestigen en deze cervolgens op de beugels te monteren. Draai de moer met uw vingers stevig vast.

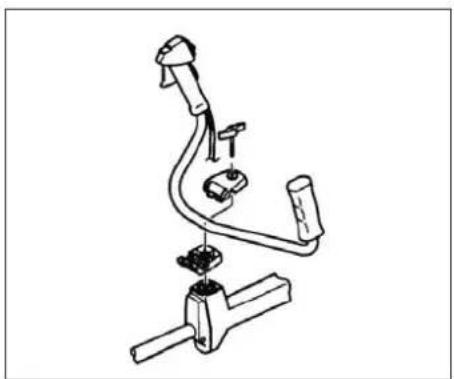

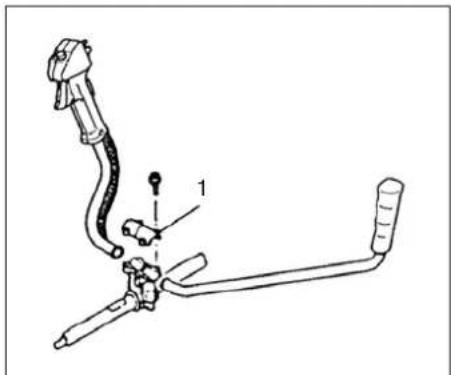

Montage van het handvat (fig. 1-2)

Verwijder de handvatklem (1) van het apparaat. (Fig.1-2)

Plaats de handvatten en bevestig de handvat-klem Lichtjes met vier schroeven. Pas de juiste positie aan. Draai de schroeven dan goed vast.

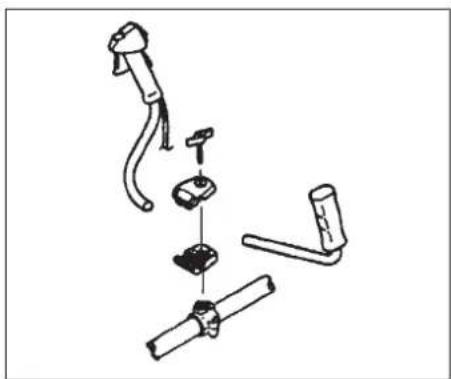

Montage van de handgreep voor TBC-550DX (Fig. 1-2D, 1-2E)

Plaats de handgrepen en maak de beugel slechts Licht vast m.b.v. de knop van de handgreep. Plaats de beugel in de juiste positie.Draai de beugel cervolgens stevig vast m.b.v. van de knop van de handgreep.

Bevestig de gashendel aan de handgreep met een schroef en een moer.

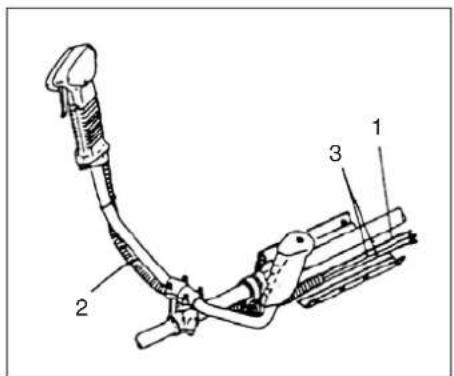

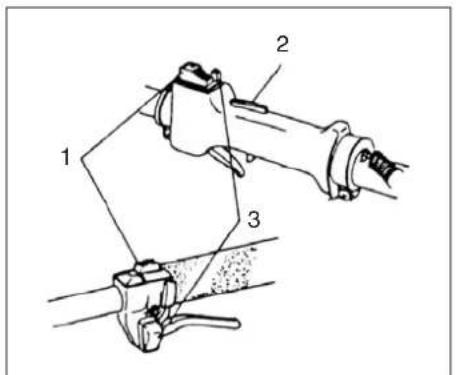

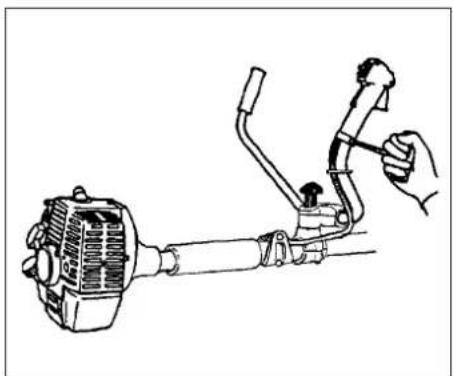

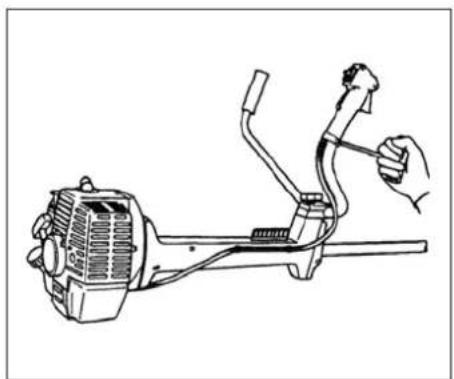

Gaskabel/stop kabel

Plaats de stopkabels (3) en de gaskabel (1) door de beschemende buis (2). Haak verwolgens de heupbeschemming los en wikkel deze om de de gaskabel (1) en de beschemnde stopkabels (Fig.1-3).

ATTENTIE

Bevestig de beschermende buis aan de aandrij-fas (TBC-550) of aan de handgreep (TBC-550DX) en gebruik hiervoorde kabelklemmen.

Fig. 1-8 Fig. 1-8DFig. 1-8B
Fig. 1-8E

Fig. 1-9

Fig. 1-9C

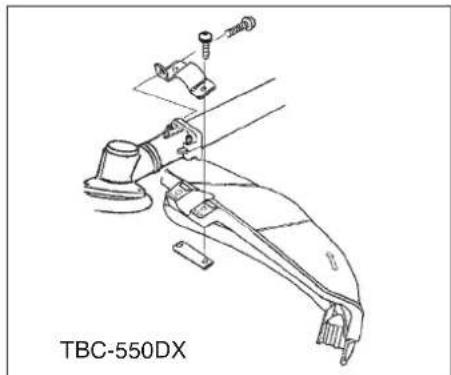

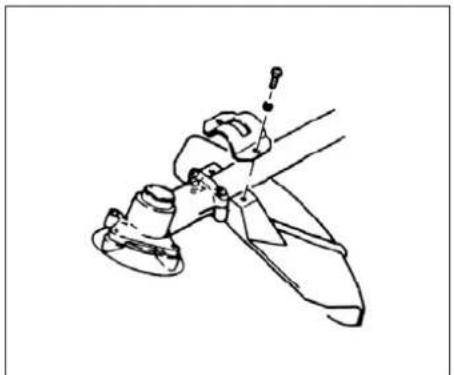

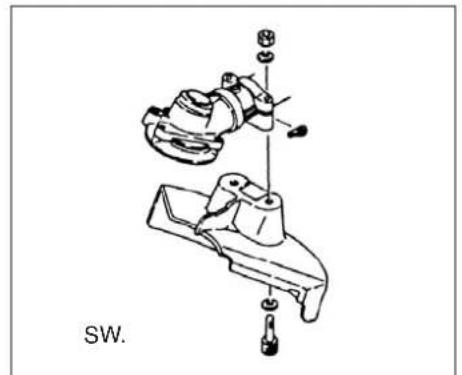

Montage van de mesbescherming (Fig. 1-8, 8B, 8D, 8E)

ATTENTIE!

Bij sommige modellen is de beschemingsklem al aan de drijfwerkkast gemonteerd.

Bevestig de beschermingsbeugel aan de zijkant van de hoekoverbrenging (Fig. 1-8D). Monteer de mesbescherming aan de stang van de aandrijfas gegen de hoekoverbrenging aan. Maak de mesbescheming stevig vast, zodat de mesbeschemingijdens de werkzaamheden nicht kan trillen of bewegen.

LET OP!

Sommige mesbeschemmingen zijn voorzien van scherpe kantlijbegrenzingen. Ga hier voorzichtig mee om.

ATTENTIE! (Fig. 1-8E)

Als u een Tanaka aluminium kop (CH-100 of CH-300) voor uw machine gebruikt, moet de scherpe kantlijnbegrenzing (2), die zich in de gereedschapstas bevindt, stevig aan de mesbescherming bevestigd worden met behulp van de afgebeelde bout (3).

Als u een trimmerkop met een tweedelig type mesbeschemming gebruikt, bevestig de uitbreiding dan aan de mesbeschemming. (Fig. 1-9)

ATTENTIE!

Als zich een label op uw eenheid op de aandrij-fas behuizing bevindt, volg dan de instructies op.

ATTENTIE!

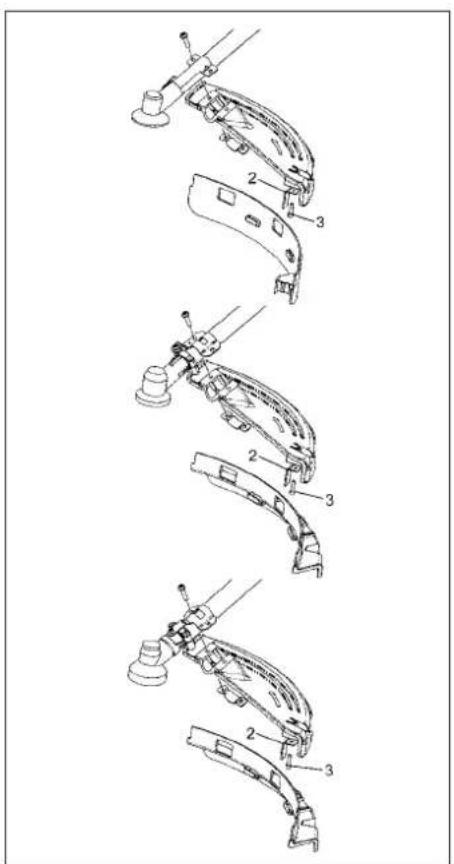

Als u de beschemingsuitbreiding aan de mesbescherming bevestigt, moet de scherpe kantlijnbegrenzing van de mesbescherming verwijderd worden (indien aanwezig).

ATTENTIE!

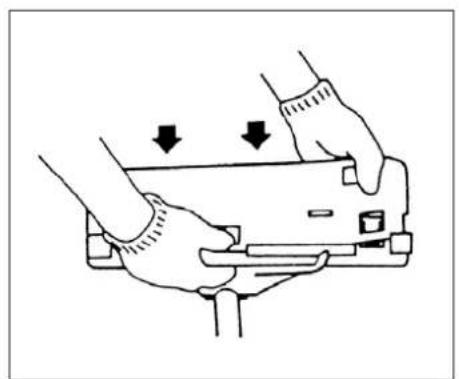

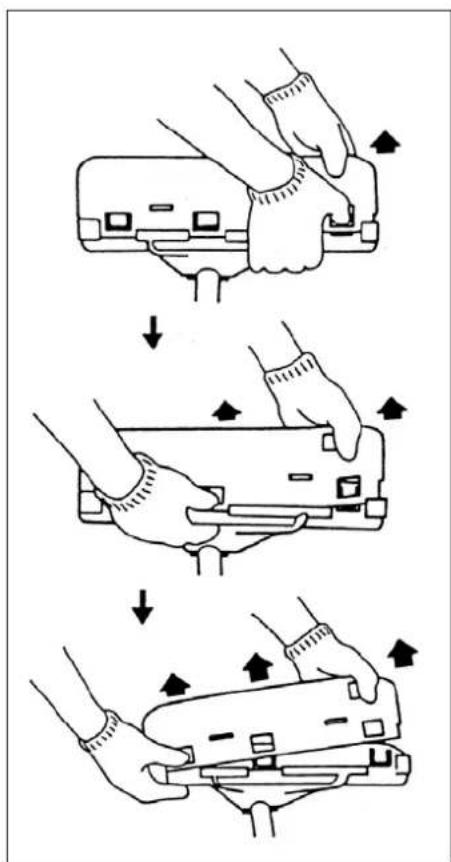

Voor het verwijdern van de uitbreiding, zie de tekeningen. Draag handschoenen, waar dat de uitbreiding een scherpe kantlijbegrenzer heeft; druk verrolgens een voor een op de vier bevestigingspunten van de bescherming. (Fig. 1-9C)

Fig. 1-10 Fig. 1-10B

Fig. 1-10C

Fig. 1-11

Fig.2-1

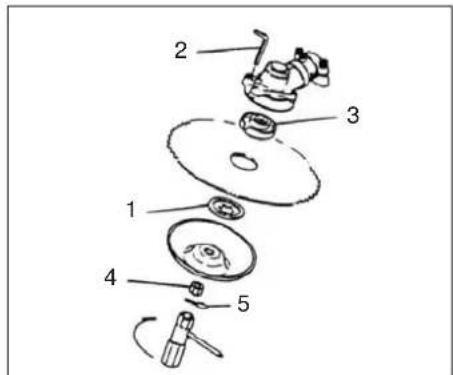

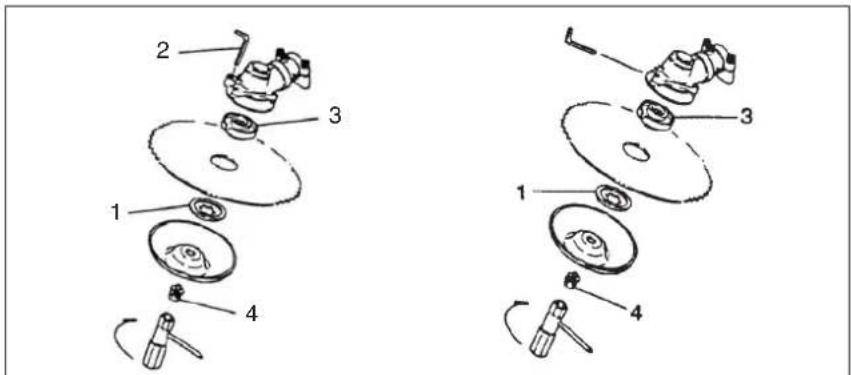

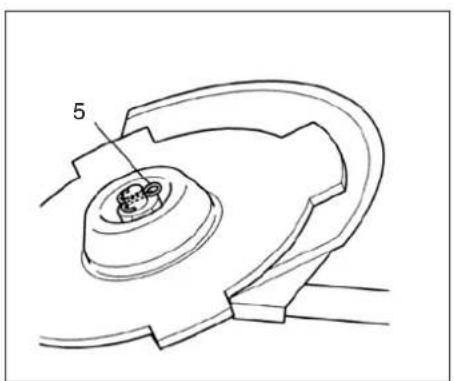

Montage van het snijmes (fig. 1-10, 10B) (Indien aanwezig)

Voordat u een snijmes monteert, moet u controlleden het scheuren vertoont of beschadigd is en of de snijranden in de juiste richting wijzen.

ATTENTIE!

Als u een snijmeshoender-kap (1) monteert, let er dan op dat de holle kant maar boven ge-richt is.

Steek de inbussleutel (2) in het gat van de hoekoverbrenging om de snijmshouder te bevestigen (3). Let er a.u.b. op dat de bevestigingssschroef of -moer van het snijmes (4) linkshandige draad heeft, (met de wijzers van de klok mee om los te draaien/tegen de wijzers van de klok in om vast te draaien). Draai de bevestigingssschroef - of moer vast met de inbussleutel.

ATTENTIE!

Als uw eenheid van het moerbeveiligingstype is en voorzien van een splitpen,要去 het snijmes elke keer wanner het gemonteerd worden, voorzien worden van een nieuwe splitpen. (Fig. 1-10C)

LET OP!

Voordat u aan het werk gaat, eerst controeren of het mes correct gemonteerd is.

LET OP!

Als uw eenheid voorzien is van een beschemingskap onder een snijmes, controllererdez dan op slijtage of beschadiging voordat u aan het werk gaat. Als zich slijtage of beschadiging voordoet, moet de beschemingskap verrangen wordenonthat het een slijtagedeelis.

Montage van de BRAIN snijkop

ATTENTIE!

Voor de montage zich de BRAIN gebruikershandleiding, meegeleverd met de BRAIN snijkop.

ATTENTIE!

Voor TANAKA BRAIN koppen of een TANAKA gelegerde kop uitsluitend non-metalenkorden gebruiken die door de fabrikantenaanbevolen worden. Maak nooit gebruik van snoeren of draden. Deze kuren breken en zo een gevaarlijk projectiel worden.

ATTENTIE!

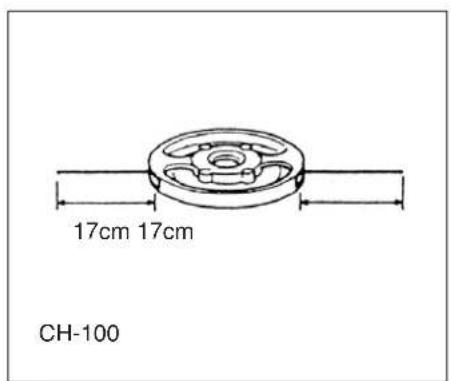

Als u een TANAKA gelegerde kop (CH-100) gebruikt, moet de aanvankelijkke koordlente telkens ca 17 cm bedragen. (Fig. 1-11)

4. Bediening

Brandstof (fig. 2-1)

！WAARSCHUWING！

De trimmer is voorzien van een tweetaktmotor. Laat de motor altijd werken op een brandstof die met olie is gemengd. Zorg voor een goede ventilatie als u brandstof bijvult of ermee werkt.

Brandstof

• Gebruik alkijd minstens 89 octaan loodvrijemeerkbenzine.
• Gebruik originele twee-takt olie of een meng-sel van 25:1 tot 50:1, voor de juiste verhoud-ing raadpleeg a.u.b. het etiket op de oliefles of uw Tanaka dealer.

Alleen in de staat Californi 50:1).
- Als er geen originele olie beschikbaar is, gebruik dan een kwaliteitsolie voor lustcht gekoelde 2-takt motoren, waaraan een anti-oxidantiemiddel toegevoegd is (JASO FC GRADE OIL OF ISO EGC GRADE). Gebruik nooit BIA of TCW (oor watergekoelde 2-taktmotoren) gemengde olie.
- Gebruik geen multigrade olie (10 W130) of afvalolie.

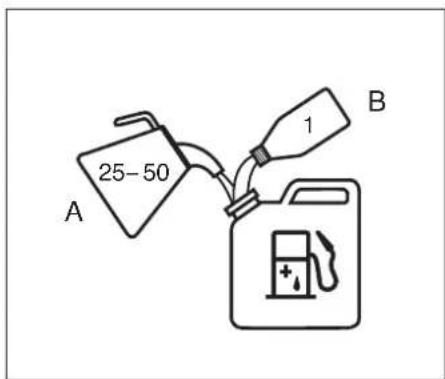

Meng benzine en olie in een除去 jerrycan.

Vul de jerrycan met de helft van de hoeveelheid benzine die u plant te verbruiken.

Voeg de tweetaktolie toe. Meng (schud) het mengseI.

Voeg de resthoeveelheid benzine toe. Meng (schud) het mensgel grondig alvorens det tank ermee te vullen.

Tanken

WAARSCHUWING!

Schakel de motor altijd uit voor het tanken.
Maak de tank voorzichtig open om te tanken, om de eventuele druk te lately ontwijken.
- Na het tanken dop wee goed vastschroeven.
Ga minstens 3 m van de plaatswaar u tankt vandaan alvorens u de motor start.

Maak de tankdop zorgvuldig schoon voor het tanken zodate er geen vuil in de tank kan vallen. De brandstofClient goed te zich gemengd door de jerrycan te schudden voor het tanken.

Fig.2-2

Fig.2-2B Fig.2-3

Voordat u start moet u controlleren of het snoeigedeelte niets aanraakt.

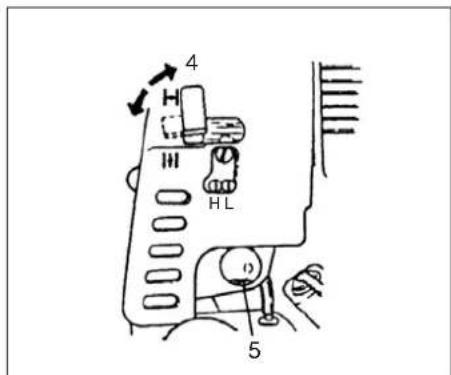

1. Zet de ontstekingsschakelaar (1) in de positie AAN. (Fig. 2-2, 2B)
2. Druk verschillende keren op de injectiepomp, (5)zodate de brandstof door de terugloopleiding vloeit (indien aanwezig) (Fig. 2-3).
3. Houd de verilgheidshendel (2) ingedrukt (indien aanwezig), trek tegelijkkertijd aan de gashendel en druk op de vergrendelknop (3),aat daarna de gashendel langzaam los en vervolgens de verilgheidshendel.Dit vergrendelt de gashendel in de start positie. (Fig. 2-2, 2B)
4. Zet de choke hendel in de positie GESLOTEN (4). (Fig. 2-3)
5. Trek met een korte ruk aan de trekstarter en zorg ervoor dat u de starter goed in uw hand houdt, zodate hij Niet plotseling terug kan schieten.
6. Als u hoor dat de machine opstart, zet u de choke hendel in de positie START (open). Trek verwolgens nog eens kort aan de t rekstarter.

ATTENTIE!

Als de motor Niet wil starten, herhaal dan de stappen 2 tot 5.

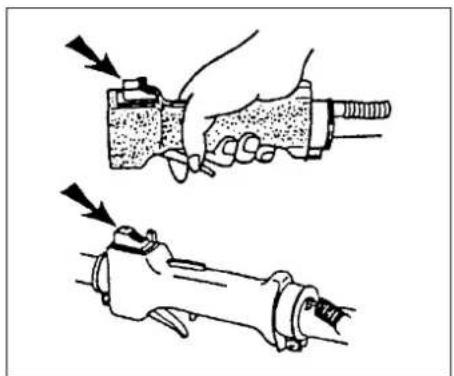

1. Nadat de motor is gestart, trek aan de gas hendel om de knop te ontgrendelen. Daarna moet de motor ongeveer 2-3 Minutes warm lopen voordat hij belast kan worden.

Fig. 2-4 Fig. 2-4B Fig. 2-4C

Fig. 2-4D Fig. 2-5

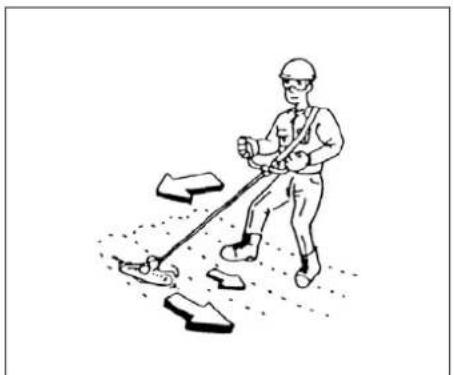

Trimmer (fig. 2-4,4B, 4C, 4D)

• Als u gras trimt, laut de motor dan op meer dan 6500 rpm draaien. Als de motor langdurig op een lager rpm draait, kan de koppeling vroegtijdig slijten.
• Trim het gras van rechtsaar links.
• Als het draaiende mes gegen een hard voorwerp botst, kan het plotseling wegspringen. Hierdoor kan een gevaarlijke reactie ontstaan waardoor het apparaat en ook de bediener wegteslingerd+kunnen worden. Deze reactie heet MESSLINGERING. Daardoor kan de bediener de controle over het apparaat verliezen en ernstig of zelfs levensgevaarlijk gewond raken. Messlingering komt meestal voor op plekken waar het te snijden/maaien materiaal moeilijk te zien is.

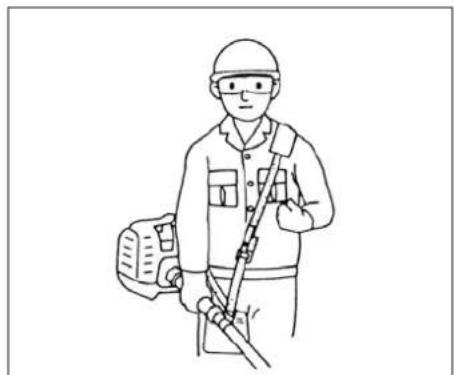

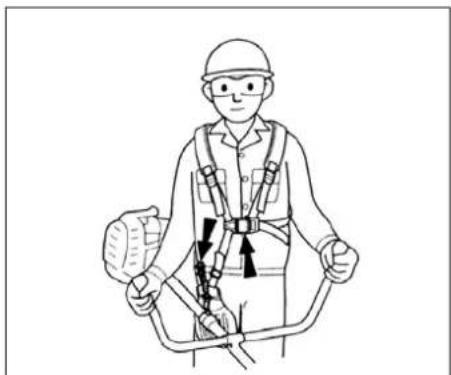

  Draag de gordel zoals afgebeeld (indien aanwezig). Het mesblad draait gegen de klok in, dus voor een goed resultaat adviseren wij om de trimmer van rechtsaar links te bewegen Houd toeschouwers op een afstand van minstens 15m 50 ft.).

ATTENTIE!

In geval van noood, duw op de nooodknop of trek aan de moodklep (indien aanwezig). (Fig. 2-4C)

WAARSCHUWING!

Als het snijgereedschap gegen stenen of ander afval stoot, zet de motor dan stop en controllerer of het snijgereedschap en de bijbehorende delen beschadigd zijn. Als er gras of ranken in het snijgereedschap vastzitten, zet de motor stop en verwijder们都.

Stoppen (Fig. 2-5)

• Verlaag de snelheid van de motor, LaTeX hem enkele Minutes onbelast draaien en schakel dan de ontstekingsknopuit.

WAARSCHUWING!

Snijgereedschap kan verwondingenveroorzaken, odomat het nog draait, nadat de motor stil staat of de vermogensregeling uit is. Als het apparaatuitgeschakeld is, controllerer eerst of het snijgereedschap stil staat, voordat u het apparaat neerzet.

Fig.3-1

Fig. 3-2

Fig. 3-2B

5. Onderhoud

ONDERHOUD, VERVANGING EN REPARATIE VAN DE ONDERDELEN EN SYSTEMEN DIE MET UITSTOOT VAN UITLAATGASSEN EN GELUIDSOVERLAST TE MAKEN HEBBEN MOGEN WORDEN UITGEVOERD DOOR DESBETREFPENDE VAKBEDRIJVEN EN VAKLUI.

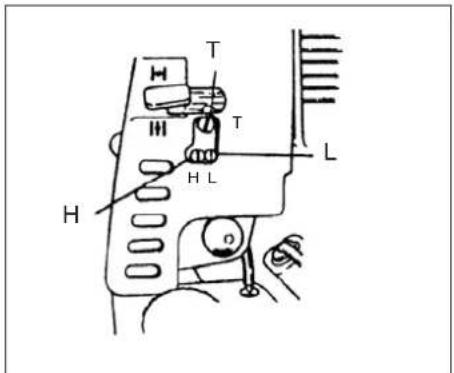

Carburatourafstelling (Afb. 3-1)

WAARSCHUWING!

Start de motor nooit voordat de koppeling, afdekking en de behuizing volledig gemonteerd zich! De koppeling kan anders los raken en verwondingen verroorzaken. In de carburateur wordt de brandstof met lucht gemengd. Tijdens een proefloop in de fabriek wordt de carburateur op een basisinstelling ingesteld. Afhankelijk van het klimaat en de hoogte kan een exactere instellingoodzakelijk zich. De carburateur heeft maar een aanpassingsmogelijkheid:

T = Onbelast toerental aanpassingsschroef.

Aftelling stationair toerental (T)

Controleer of het luchtfilter schoon is. Als het stationaire toerenal juist is, draai de ketting Niet. Als afstellen nodig blijkt, draai (met de klok mee) aan de T-schroef verwijl de motor loopt tot de ketting begint te draaien. Draai de schroef terug

(tegen de klok) tot de ketting stocht. U heeft het juiste stationaire torental ingesteld als de motor in elke positie rond loopt op een torental dat ver onder het torental ligt waar bij de ketting begint te draaien.

Als het snijgereedschap nog draait, nadat u de onbelaste snelheid ingesteld heeft, neem dan contact op met uw Tanaka dealer.

ATTENTIE!

Standaard onbelast toerental is 2500-3000 rpm.

De standard open- (en dicht-) draabewegingen van L/H schroeven, vanuit een licht gemonteerd positie, zich als volgt.

	TBC-500 / 550 / 600
L-SCHROEF	1 1/8
H-SCHROEF	1 1/4

！WAARSCHUWINGI

Als de motor onbelast loopt, mag het snijgereedschap in geen enkel geval draaien.

TIP!

Sommige modellen die in gebieden worden ver-kocht met strengge milieuwetgeving hebben geen geweligkheid om de carburateur op lage en hoge snugelheid af te stellen. Dit odomdat daardoor de motor eventuel zodanig zou kunnen worden afgesteld dat de lokale milieuwetten worden overtreden. In deze gezallen kunt u aan de carburateur alleen het stationaire toerental instellen.

Modellen waarbij de lage en hoge snelheid kunnen worden afgesteld zich aan fabrik afgesteld. Geringe aanpassingen kunnen de prestaties verbeteren, afhankelijk van klimaat, etc. Draai de afstelschroeven nooit in grotere stappen dan 90 graden; verkeerde afstelling kan schade aan de motorveroorzaken. Als u Niet goed weet hoe u de motor kunt afstellen, neem dan contact op met de Tanaka leverancier.

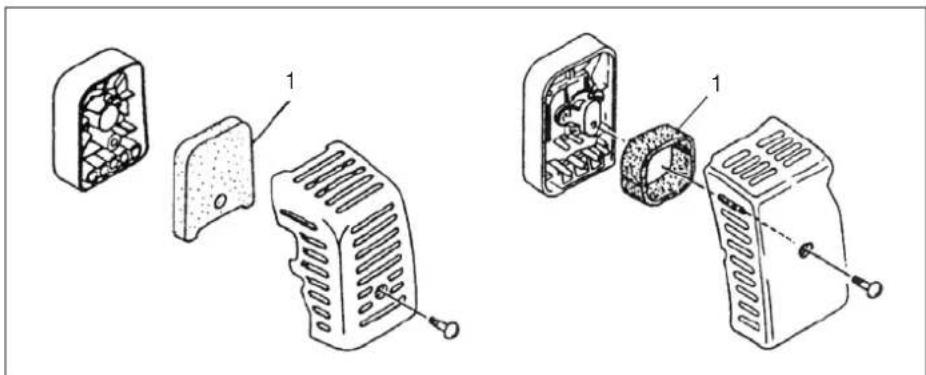

Luchtfilter (Afb. 3-2)

Verwijder stof en vuil uit het luchtfilter (1) om te vermijden dat:

de carburateur storingen vertoont.
- de motor slecht start.
de motor minder kracht heeft.
de motoronderdelen onnodig verslijten de machineeer benzine verbruikt.

Als u in een zeer stoffige omgeving werkt dient u dagelijks het luchtfilter te reinigen.

Luchtfilter reinigen

Verwijder de deksel en het filter (1). Maak ze schoon met warm zoepwater. Controller of het luchtfilter droog is voor hermontage. Een luchtfilter dat eenigeijd in gebruik is geweest, kan Niet更是 worden gereinigd. Het要去 waarom regelmatig worden verrangen Beschadigde filters要去en algid worden verrangen.

Brandstofffilter (fig. 3-2B)

Laat alle brandstof uit de tank lopen en trek de brandstofffilter uit de tank. Trek het filtrelement uit de houder en spelot het met warm water en een renigingsmiddel.

Spoel goed totdat alle sporen van reinigingsmiddel verwijderd zich. Pers - Niet wringen- het overbodige water UIT de filter en LAST deze in de lucht drogen.

TIP!

Als het filter door stof of vuil hard geworden is, dient u het te verrangen.

Fig.3-3 Fig.3-4 Fig.3-4B

Fig.3-5 Fig.3-6

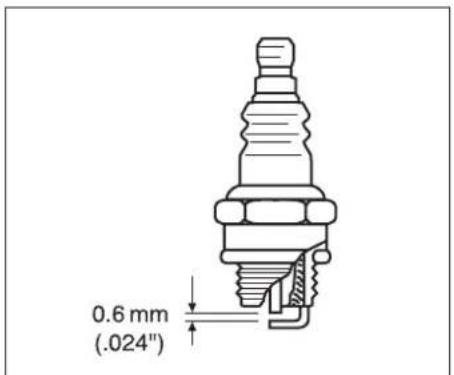

Bougie (Afb. 3-3)

De toestand van de bougie wordt negatif beinvloed door:
-een verkeerde afstelling van de carburateur
-een verkeerde mengsmering (teveel olie in de benzine)
-een vervuild luchtfilter
- zware werkomstandigheden (bijv. koude). Deze factoren verroorzaken afzettingen op de elektronen van de bouygies, wat tot storingen en startupprolen leidt. Als het de motor aan kracht ontbreekt, hij startupprolen vertoont of Niet rond stationair loopt, controller dan eerst de bougie. Is de bougie vuil, kaak hem dan schoon en controller de afstandussen de elektronodes. Corrigeer indien nodig. De juiste afstand is 0,6 mm. Na ongeveer 100 bedrijfsuren, of ook erder als de elektronen wegvereten zijn, dient de bougie te worden verrangen.

TIP!

In sommige gebieden worden een 'resistor' bougie Voorgeschreiben om de machine te ontstoren gegen ontstekingssignalen. Als deze machine standard met een ontstoorde bougie was uitgerust dient u hem met hetzelfde type te verrangen.

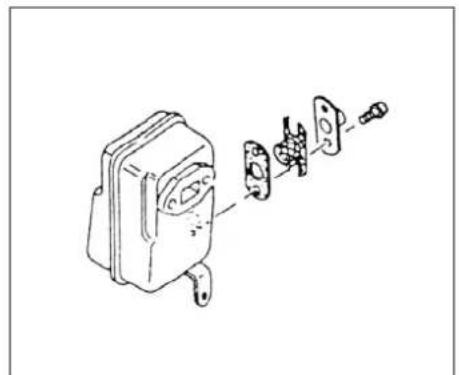

Geluiddemper (Fig. 3-4)

Om de 100 werkuren要去 de geluideddempers verwijdenen en de uitlaat of de inlaat vrij makes van koolstof.

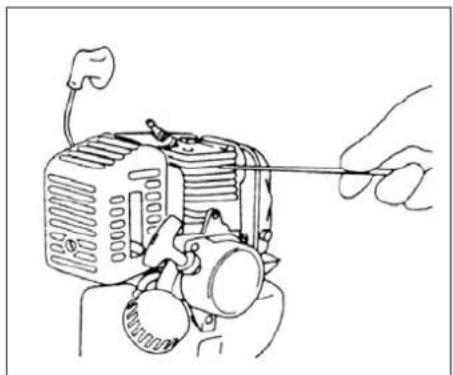

Cylinder (motorkoeling) (Fig. 3-4B)

De motor is lucht gekoeld en de lucht要去 vrij om de motor en de koelribben van de cilinder circuleren om oververhitting te voorkomen.

Na 100 bedrijsuren of eens peraar (of vaker indien nodig) dienen de koelribben en andere motoroppervlakken van stof, vuil en oliesmeer te worden bevrijd om de koeling

ATTENTIE!

Zet de motor nooit in werkig als de omhulling van de motor of van de geluidemper verwijderd is, waar dat de motor daardoor oververhit kan raken en beschadigd worden.

Controleer om de 50 werkuren of de hoekover
brenging of de hoekkoppeling genoeg ingevet
zijn door de dop van de vetfilter aan de zijkant
van de hoekoverbrenging te verwijdenen.
Als er geen vet aan de flanken van de tandwiel
ten zeien is, vul de overbrenging dan voor 3/4
met universeel vet op basis van kwaliteit's-lithi
um. Vul de overbrenging nooit helemaal.

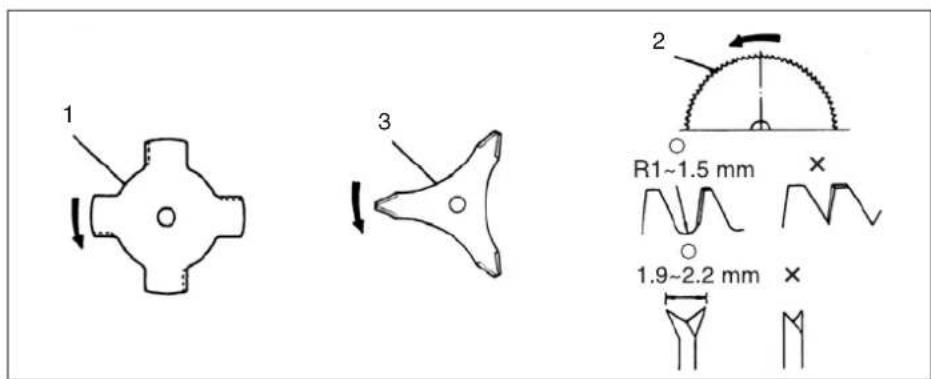

Mesblad (Ffig. 3-6)

WAARSCHUWING!

Draag beschermende handschoenen als u het mesblad aanraakt of onderhoudt.

• Gebruik een scherp mesblad. Een bot mes gaat erder vast of klem zitten. Verwijder de bevestigingsmoer als ze de schadigd is en moellijk vastgedraaid kan worden.
• Als u een mesblad verrangt, neem dan een door TANAKA aanbevolen mes, met een pas gat van 25.4 mm (een inch).
• Als u een zaagblad (2) monteert, richt dan alltijd de gekafelde Kant maar boven. Als u een mes met 3 of 4 tanden (1,3) monteert, kan dit aan elkent kan gebruikt worden.
• Gebruik het passende mes voor elk soort werk.
• Als u messen verwangt, gebruik dan het juiste gereedschap.
• Als snijranden bot worden, slijp of vijl ze dan zoals afgebeeld. Niet correct geslepen randen können hevige vibraties veroorzaken.
  Gooi mesbladen weg die verbogen,geber sten, gebroken of anderszins beschadigd zich.

ATTENTIE!

Bij het slijpen van een mesblad moet de originele vom van de radius aan de basis van de tand behouden worden om barsten te voorkomen.

Onderhoudsschema

Hier vindt u nog enkele algemene onderhoudsinstructies. Neem voor verdere informatie a.u.b. contact met uw Tanaka dealer.

Dagelijks onderhoud

Maak de buitenkant van de heggentrimmer schoon.
- Controller dedraaggordel beschadigd is.
- Controller de mesbescheming op beschadiging of scheuren. Vervang de bescheming als们都 beschadigd is of scheuren vertoont. Controller of het snoeimes schorp is en geen scheuren vertoont.
- Controller of het snijgereedschap correct gecentreerd en scherp is en geen barsten vertoont. Niet correct gecentreerd snijgereedschapveroorzaakt hevige vibraties die het apparaat hunnen beschadigen.
- Controleer of de moer van het snijgereedschap goed vastge
- Ga na of de snoeimes-transportbescherming onbeschadigd is en veilig bevestigd kan worden.
- Controller of alle schroeven en moeren goed vastgedraaid zich.

Wekelijks onderhoud

• Controller de starhendel, het koord en deterugspringveer.
  Maak de bougie van buiten schoon.
• Verwijder de bougie en contrôleer de afstand tussen de elektrodes. Corrigeer op 0,6 mm of verwang de bougie.
  Reinig de koelribben van de cilinder en controllerer of de luchtinaat bij de starthendel Niet verstopt is.
• Controller of het hoektandwiel voor 3/4 met vet bevuld is.
  Luchtfilter reinigen

Maandelijks onderhoud

• Spoel de brandstoffank met benzine en reinig het brandstofffilter.
  Reinig de carburateur en de omgeving ervan
  Reinig de ventilator en de omgeving ervan.

6. Specificities

MODEL

Motorinhoud (ml)

Bougie

Capaciteit brandstoftank ( I ).

Droog gewicht (kg).

Geluidsdrukniveaua LpA (EN 27917)

Geluidsvermogen nivea.. LwA

Vibratie niveau (m / s^2) (ISO 7916)

ATTENTIE : Equivalent geluid nivea/vibratie nivea werd berekend zoals de tijdgewogen totale energia voor geluid/vibratie niveau's, onder verschillende werkomstandigheden met de volgende tijdsverdeling : 1/2 onbelaste loop, 1/2 belaste loop. *Verklaren onder eigenverantwoordelijkheid dat het product, grastrimmer model.

Tanaka®

TBC-500

TBC-550/DX

TBC-600
