GEBRUIKSAANWIJZING TBC290 Tanaka

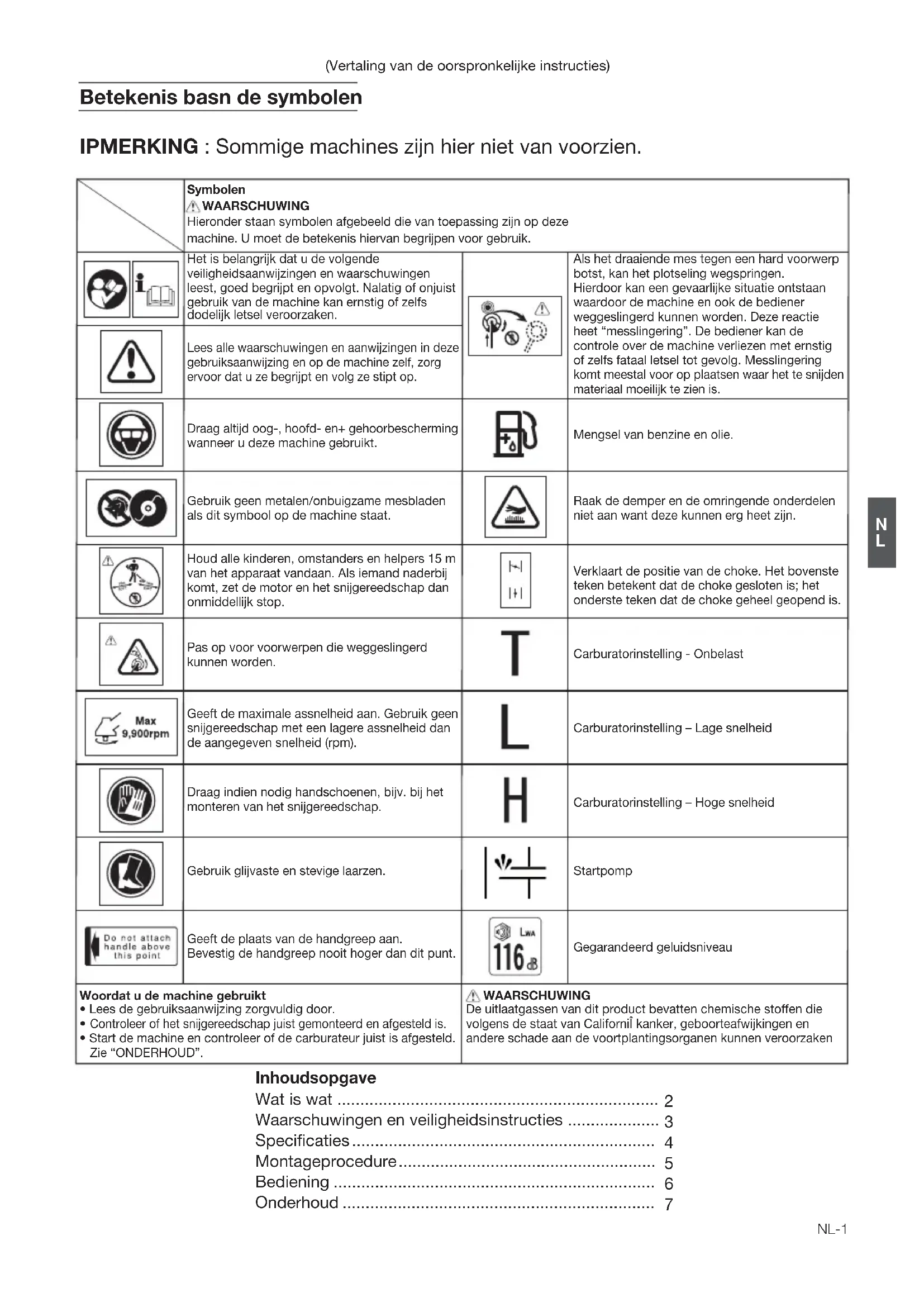

Betekenis basn de symbolen IPMERKING : Sommige machines zijn hier niet van voorzien. Lees alle waarschuwingen en aanwijzingen in deze gebruiksaanwijzing en op de machine zelf, zorg ervoor dat u ze begrijpt en volg ze stipt op. Het is belangrijk dat u de volgende veiligheidsaanwijzingen en waarschuwingen leest, goed begrijpt en opvolgt. Nalatig of onjuist gebruik van de machine kan ernstig of zelfs dodelijk letsel veroorzaken. Draag altijd oog-, hoofd- en+ gehoorbescherming wanneer u deze machine gebruikt. Houd alle kinderen, omstanders en helpers 15 m van het apparaat vandaan. Als iemand naderbij komt, zet de motor en het snijgereedschap dan onmiddellijk stop. Pas op voor voorwerpen die weggeslingerd kunnen worden. Draag indien nodig handschoenen, bijv. bij het monteren van het snijgereedschap. Geeft de maximale assnelheid aan. Gebruik geen snijgereedschap met een lagere assnelheid dan de aangegeven snelheid (rpm). Gebruik glijvaste en stevige laarzen. Als het draaiende mes tegen een hard voorwerp botst, kan het plotseling wegspringen. Hierdoor kan een gevaarlijke situatie ontstaan waardoor de machine en ook de bediener weggeslingerd kunnen worden. Deze reactie heet “messlingering”. De bediener kan de controle over de machine verliezen met ernstig of zelfs fataal letsel tot gevolg. Messlingering komt meestal voor op plaatsen waar het te snijden materiaal moeilijk te zien is. Gebruik geen metalen/onbuigzame mesbladen als dit symbool op de machine staat. Inhoudsopgave Wat is wat ...................................................................... Waarschuwingen en veiligheidsinstructies .................... Specificaties .................................................................. Montageprocedure ........................................................ Bediening ...................................................................... Onderhoud ....................................................................

Geeft de plaats van de handgreep aan. Bevestig de handgreep nooit hoger dan dit punt. Symbolen WAARSCHUWING Hieronder staan symbolen afgebeeld die van toepassing zijn op deze machine. U moet de betekenis hiervan begrijpen voor gebruik. (Vertaling van de oorspronkelijke instructies) Woordat u de machine gebruikt

• Lees de gebruiksaanwijzing zorgvuldig door.

Controleer of het snijgereedschap juist gemonteerd en afgesteld is.

• Start de machine en controleer of de carburateur juist is afgesteld. Zie “ONDERHOUD”. WAARSCHUWING De uitlaatgassen van dit product bevatten chemische stoffen die volgens de staat van CaliforniÎ kanker, geboorteafwijkingen en andere schade aan de voortplantingsorganen kunnen veroorzaken Mengsel van benzine en olie. Raak de demper en de omringende onderdelen niet aan want deze kunnen erg heet zijn. Verklaart de positie van de choke. Het bovenste teken betekent dat de choke gesloten is; het onderste teken dat de choke geheel geopend is. Carburatorinstelling - Onbelast Carburatorinstelling – Lage snelheid Carburatorinstelling – Hoge snelheid Startpomp Gegarandeerd geluidsniveauNL-2

6. Aandrijfasbehuizing

8. Oog voor draaggordel

9. Ontstekings-schakelaar

18. Gebruiksaanwijzing

Wat is wat Aangezien in deze gebruiksaanwijzing meerdere modellen worden beschreven, kunnen er verschillen zijn tussen uw machine en de afbeeldingen. Volg de instructies die op uw machine van toepassing zijn.NL-3

Waarschuwingen en veiligheidsinstructies Let in het bijzonder op aanwijzingen die beginnen met de volgende woorden: WAARSCHUWING Geeft aan dat er een verhoogd risico bestaat op ernstig persoonlijk letsel of zelfs de dood als de aanwijzingen niet worden opgevolgd. LET OP Geeft aan dat er risico bestaat op persoonlijk letsel of zaakschade als de aanwijzingen niet worden opgevolgd. OPMERKING Nuttige informatie voor correct functioneren en gebruik van de machine. Veiligheid van de gebruiker

• Draag altijd een vizier of veiligheidsbril.

• Draag altijd een dikke, lange broek, niet slippende laarzen en handschoenen. Draag geen loszittende kleding, sieraden, een korte broek, sandalen en werk nooit blootsvoets. Draag lang haar samengebonden zodat het maximaal schouderlang is.

• Gebruik deze machine niet wanneer u moe of ziek bent, of alcohol, drugs of medicijnen heeft ingenomen.

• Laat in geen geval kinderen of onervaren personen de machine gebruiken.

• Draag gehoorbescherming. Let op uw omgeving. Let op omstanders die eventueel problemen aangeven. Verwijder veiligheidsuitrusting pas nadat de motor volledig gestopt is.

• Start de motor niet en laat de motor niet lopen in een afgesloten ruimte of gebouw. Inademen van uitlaatgassen kan dodelijk zijn.

• Houd de handgrepen vrij van olie en brandstof.

• Houd uw handen weg van het snijgereedschap.

• Houd of pak de machine niet vast aan het snijgereedschap.

• Draag altijd handschoenen bij het monteren of demonteren van het snijgereedschap om ernstig lichamelijk letsel te voorkomen.

• Wanneer de machine uit wordt gezet, moet u controleren of het snijgereedschap inderdaad helemaal gestopt is voor u de machine neerzet.

• Wanneer de werkzaamheden lang duren, moet u regelmatig pauzeren om lichamelijk letsel als gevolg van de trillingen van de machine (fenomeen van Raynaud/"dode" vingers) te voorkomen. WAARSCHUWING Systemen voor het dempen van de trillingen kunnen niet garanderen dat u geen fenomeen van Raynaud ("dode" vingers) of carpale-tunnelsyndroom kunt oplopen. Daarom moeten gebruikers die regelmatig en/of langdurig met de machine werken de toestand van hun handen en vingers zorgvuldig in de gaten houden. Als u merkt dat één van de bovengenoemde klachten zich voordoet, moet u onmiddellijk een arts raadplegen. WAARSCHUWING Als u medische elektrische/elektronische apparatuur gebruikt, zoals een pacemaker, moet u eerst uw arts raadplegen en contact opnemen met de fabrikant van de apparatuur voordat u elektrisch of op andere wijze aangedreven gereedschap gaat gebruiken. Veiligheid/beveiliging van de machine

• Controleer de machine elke keer voor u hem gaat gebruiken. Vervang beschadigde onderdelen. Controleer of er brandstofl ekken zijn en of alle bevestigingsmiddelen aanwezig zijn en goed vast zitten.

• Vervang onderdelen met barsten of stukjes eraf, of onderdelen die op een andere manier beschadigd zijn voor u de machine gaat gebruiken.

• Controleer of de mesbescherming goed aangebracht is.

• Houd anderen uit de buurt wanneer u de carburateur afstelt.

• Gebruik uitsluitend accessoires die speciaal voor deze machine worden aanbevolen door de fabrikant. WAARSCHUWING Breng in geen geval wijzigingen aan de machine aan. Gebruik de machine in geen geval voor werkzaamheden waar deze niet voor bedoeld is. Veiligheid en brandstof

• Meng en tank brandstof in de buitenlucht en buiten bereik van vonken en vlammen.

• Gebruik een voor brandstof goedgekeurde tank of jerrycan.

• Rook niet en sta roken ook niet toe in de buurt van brandstof of van de machine zelf wanneer de machine wordt gebruikt.

• Veeg alle gemorste brandstof weg voor u de motor start.

• Ga minstens 3 meter van de plaats waar u getankt heeft vandaan voor u de motor start.

• Stop de motor voor u de brandstofdop verwijdert.

• Maak de brandstoftank helemaal leeg voor u de machine opbergt. We raden u aan de tank elke keer nadat u de machine gebruikt heeft, leeg te maken. Als er brandstof in de tank blijft zitten, moet u ervoor zorgen dat er geen brandstof kan lekken.

• Bewaar de machine en de brandstof op een plek waar de brandstofdampen niet kunnen worden ontstoken door vonken of open vuur van bijv. geisers, boilers, elektrische motoren of schakelaars, verwarmingstoestellen enz. WAARSCHUWING Brandstof is licht ontvlambaar, kan ontploff en en is schadelijk wanneer de dampen ervan worden ingeademd; wees dus bijzonder voorzichtig wanneer u met brandstof omgaat of tankt. Veilig snoeien

• Snoei geen ander materiaal dan gras of bosjes.

• Controleer het gebied dat u gaat snoeien voordat u begint. Verwijder alle voorwerpen die klem kunnen komen te zitten of weggeslingerd kunnen worden.

• Draag een goed masker om uw luchtwegen te beschermen wanneer u gras maait dat met een insecticide is behandeld.

• Houd iedereen, waaronder kinderen, dieren, omstanders en helpers, buiten de 15 meter gevarenzone. Stop de motor onmiddellijk als er iemand op u af komt.

• Houd de motor altijd rechts van uw lichaam.

• Houd de machine met beide handen stevig vast.

• Zorg ervoor dat u stevig staat en goed in evenwicht blijft. Reik niet te ver.

• Houd uw lichaamsdelen uit de buurt van de uitlaat en het snijgereedschap wanneer de motor loopt.

• Houd het snijgereedschap altijd lager dan uw middel.

• Wanneer u naar een nieuwe werkplek gaat, moet u eerst de machine uit zetten en controleren of het snijgereedschap inderdaad gestopt is.

• Zet de machine in geen geval op de grond terwijl deze nog loopt.

• Controleer altijd eerst of de motor uit is en of het snijgereedschap volledig gestopt is voor u vuil of gras uit het snijgereedschap gaat verwijderen.

• Neem altijd een EHBO-doos mee wanneer u met elektrisch gereedschap werkt.

• Start de motor niet en laat de motor niet lopen in een afgesloten ruimte of gebouw en/of in de buurt van ontvlambare vloeistoff en. Inademen van uitlaatgassen kan dodelijk zijn.

• Gebruik de machine overeenkomstig de landelijke en plaatselijke wetgeving. Veilig onderhoud

• Voer onderhoud aan de machine uit volgens de aanbevolen procedures.

• Haal de kap van de bougie voordat u onderhoud uitvoert, behalve voor het afstellen van de carburateur.

• Houd anderen uit de buurt wanneer u de carburateur afstelt.

• Gebruik uitsluitend originele Tanaka vervangingsonderdelen, zoals aanbevolen door de fabrikant. LET OP Demonteer de trekstarter niet. Het risico bestaat dat u gewond raakt doordat de veer van de trekstarter losschiet. WAARSCHUWING Onjuist onderhoud kan leiden tot ernstige schade aan de motor of ernstig persoonlijk letsel. Transport en opslag

• Draag de machine alleen wanneer de motor gestopt is en met de uitlaat weg van uw lichaam.

• Laat de motor afkoelen, maak de brandstoftank leeg en zorg ervoor dat de machine goed vast zit voordat u de machine opbergt of in een voertuig gaat vervoeren.

• Maak de brandstoftank helemaal leeg voor u de machine opbergt. We raden u aan de tank elke keer nadat u de machine gebruikt heeft, leeg te maken. Als er brandstof in de tank blijft zitten, moet u ervoor zorgen dat er geen brandstof kan lekken.

• Bewaar de machine buiten bereik van kinderen.

• Maak de machine schoon, voer het vereiste onderhoud uit en bewaar de machine op een droge plek.

• Controleer of de motor volledig uit staat voordat u de machine vervoert of opbergt.

• Wanneer u de machine in een voertuig vervoert, moet het mes met een mesbescherming worden afgedekt. Als er zich situaties voordoen die niet in deze gebruiksaanwijzing behandeld worden, wees dan voorzichtig en gebruik uw verstand. Neem contact op met uw Tanaka dealer als u hulp nodig heeft.NL-4 MODEL

of soortgelijk CHAMPION RCJ6Y or CJ6Y of soortgelijk CHAMPION RCJ6Y or CJ6Y of soortgelijk Snelheid in vrijstand (min

) 11,000 11,000 11,000 Snelheid uitvoeras (min

) (ISO 22867) Gelijkwaardig (voor / linker handgreep) 6.3 5.1 3.4 5.7 3.8 3.2 3.1 1.4 Gelijkwaardig (achter / rechter handgreep)

Specificaties OPMERKING : Gelijkwaardige geluidsniveaus/trillingsniveaus zijn berekend als de tijdgewogen energiesom van de geluids-/trillingsniveaus onder verschillende werkomstandigheden met de volgende tijdsindeling: 1/2 stationair, 1/2 max. toerental.

• Alle gegevens kunnen zonder kennisgeving gewijzigd worden.NL-5

Montageprocedure Aandrijfas aan motor monteren (Afb. 1) Draai ca. 10 keer aan de vergrendelschroef (1), zodat de schroefpunt niet stoort bij het aan-brengen van de aandrijfas. Als u de aandrijfas aanbrengt, laat de vergrendelschroef naar buiten wijzen om te voorkomen dat hij binnenin stoort. Schuif de aandrijfas zo ver in de koppelingsbehuizing van de motor totdat de gemarkeerde positie (2) op de aandrijfas de behuizing bereikt. ATTENTIE! Als het moeilijk is om de aandrijfas tot aan de gemarkeerde positie te schuiven, draai de aandrijfas dan aan het snij-uiteinde met de klok mee of tegen de klok in. Steek de vergrendelschroef in het gat van de asbehuizing en draai hem vast. Draai de klemschroef (3) nu stevig vast. Montage van het handvat WAARSCHUWING! Als u stalen/onbuigzame mesbladen gebruikt voor rechte trimmers of bostrimmers, gebruik dan altijd een beschermingsstang (2) en een schouder-draaggordel samen met het lushandvat. (Afb. 2) Bevestig het handvat aan de aandrijfas met de hoek in de richting van de motor. Plaats het handvat zodanig dat het in de meest comfortabele positie staat om te werken. ATTENTIE! Als zich een handgreep label op de aandrijfas behuizing van uw eenheid/machine bevindt, volg dan de instructies op. Verwijder de handvatklem (1) van het apparaat. (Afb. 3) Plaats de handvatten en bevestig de handvatklem lichtjes met vier schroeven. Pas de juiste positie aan. Draai de schroeven dan goed vast. Plaats de stop touwen (3) en de gaskabel (1) door de beschermende behuizing (2), haak de heupbuffer los. (Afb. 4) Gaskabel/stop touw Verwijder de luchtzuiveringsafdekking. (Afb. 5) Verbind de stop touwen (1). (Afb. 6) Verbind het einde van de gaskabel met (1) de carburateur (2). (Afb. 7) Bedek de gaskabel en de stop touwen tot aan de luchtzuiveringsafdekking met de beschermende behuizing. (Afb. 8) Montage van de mesbescherming (Afb. 9, 10, 11) ATTENTIE! Bij sommige modellen is de beschermingsklem al aan de drijfwerkkast gemonteerd. Monteer de mesbescherming en de afstandhouders tot de beugel (1) (indien aanwezig) op de stang van de aandrijfas tegen de hoekoverbrenging aan. Maak de mesbescherming stevig vast, zodat de mesbescherming tijdens de werkzaamheden niet kan trillen of naar beneden kan bewegen. Monteer de mesbescherming m.b.v. de twee bevestigingsschroeven op de bevestigingsklem, die de bescherming ook aan de drijfwerkkast bevestigt. LET OP! Sommige mesbeschermingen zijn voorzien van scherpe kantlijnbegrenzingen. Ga hier voorzichtig mee om. ATTENTIE! (Afb. 11) Als u een Tanaka aluminium kop (CH-100 of CH-300) voor uw machine gebruikt, moet de scherpe kantlijnbegrenzing (2) (Indien aanwezig), die zich in de gereedschapstas bevindt, stevig aan de mesbescherming bevestigd worden met behulp van de afgebeelde bout (3). Als u een trimmerkop met een tweedelig type mesbescherming gebruikt, bevestig de uitbreiding dan aan de mesbescherming. (Afb. 12) ATTENTIE! Als u de beschermingsuitbreiding aan de mesbescherming bevestigt, moet de scherpe kantlijnbegrenzing van de mesbescherming verwijderd worden (indien aanwezig). ATTENTIE! Als zich een label op uw eenheid op de aandrijfas behuizing bevindt, volg dan de instructies op. ATTENTIE! Voor het verwijdern van de uitbreiding, zie de tekeningen. Draag handschoenen, omdat de uitbreiding een scherpe kantlijnbegrenzer heeft; druk vervolgens één voor één op de vier bevestigingspunten van de bescherming. (Afb. 13) Montage van het snijmes (Afb. 14, 15) (Indien aanwezig) Voordat u een snijmes monteert, moet u controleren of het scheuren vertoont of beschadigd is en of de snijranden in de juiste richting wijzen. ATTENTIE! Als u een snijmeshouder-kap (1) monteert, let er dan op dat de holle kant naar boven gericht is. Steek de inbussleutel (2) in het gat van de hoekoverbrenging om de snijmeshouder te bevestigen (3). Let er a.u.b. op dat de bevestigingsschroef of -moer van het snijmes (4) linkshandige draad heeft, (met de wijzers van de klok mee om los te draaien/ tegen de wijzers van de klok in om vast te draaien). Draai de bevestigingsschroef - of moer vast met de inbussleutel. ATTENTIE! Als uw eenheid van het moerbeveiligingstype is en voorzien van een splitpen, moet het snijmes elke keer wanneer het gemonteerd wordt, voorzien worden van een nieuwe splitpen. (Afb. 16) LET OP! Voordat u aan het werk gaat, eerst controleren of het mes correct gemonteerd ís. LET OP! Als uw eenheid voorzien is van een beschermingskap onder een snijmes, controleer deze dan op slijtage of beschadiging voordat u aan het werk gaat. Als zich slijtage of beschadiging voordoet, moet de beschermingskap vervangen worden omdat het een slijtagedeel is. Montage van de BRAIN snijkop ATTENTIE! Voor de montage zie de BRAIN gebruikershandleiding, meegeleverd met de BRAIN snijkop. ATTENTIE! Voor Tanaka BRAIN koppen of een Tanaka gelegeerde kop uitsluitend non-metalen koorden gebruiken die door de fabrikant aanbevolen worden. Maak nooit gebruik van snoeren of draden. Deze kunnen breken en zo een gevaarlijk projectiel worden. ATTENTIE! Als u een Tanaka gelegeerde kop (CH-100) gebruikt, moet de aanvankelijke koordlengte telkens ca 17 cm bedragen. (Afb. 17)NL-6 Bediening Brandstof (Afb. 18) WAARSCHUWING!

• Deze zeis heeft een tweetaktmotor. Gebruik daarom altijd mengsmering, oftewel benzine gemengd met olie. Zorg voor een goede ventilatie wanneer u tankt of omgaat met brandstof.

• Brandstoffen zijn uiterst licht ontvlambaar en u kunt ernstig persoonlijk letsel oplopen door de dampen in te ademen of brandstof op lichaamsdelen te morsen. Wees altijd voorzichtig en blijf goed opletten bij de omgang met brandstof. Zorg altijd voor een goede ventilatie wanneer u brandstof binnen een gebouw gebruikt. Brandstof

• Gebruik altijd minstens 89 octaan loodvrije merkbenzine.

• Gebruik originele twee-takt olie of een mengsel van 25 :1 tot 50 :1, voor de juiste verhouding raadpleeg a.u.b. het etiket op de oliefles of uw Tanaka dealer.

• Alleen in de staat CaliforniÎ 50:1.

• Als er geen originele olie beschikbaar is, gebruik dan een kwaliteitsolie voor lucht gekoelde 2-takt motoren, waaraan een anti- oxidantiemiddel toegevoegd is (JASO FC GRADE OIL of ISO EGC GRADE). Gebruik nooit BIA of TCW (voor watergekoelde 2-taktmotoren) gemengde olie.

• Gebruik geen multigrade olie (10 W130) of afvalolie.

• Meng benzine en olie in een aparte jerrycan. Begin met de helft van de gewenste hoeveelheid benzine in de jerrycan. Voeg de tweetaktolie toe (alle benodigde olie voor de gewenste hoeveelheid brandstof). Meng het brandstof-oliemengsel (schudden). Voeg tenslotte de resterende hoeveelheid benzine toe. Meng (schud) het brandstofmengsel nog eens goed voor u het in de tank doet. Menghoeveelheid van tweetaktolie en benzine Benzine (liter) Tweetaktolie (ml) Verhouding 50:1 Verhouding 25:1

• Schakel de motor altijd uit voor het tanken.

• Maak de tank voorzichtig open om te tanken, om de eventuele druk te laten ontwijken.

• Na het tanken dop weer goed vastschroeven.

• Ga minstens 3 m van de plaats waar u tankt vandaan alvorens u de motor start.

Was eventueel op uw kleding gemorste brandstof er onmiddellijk uit met zeep of een wasmiddel.

• Controleer of er ergens brandstof lekt na het tanken. Maak de tankdop zorgvuldig schoon voor het tanken zodat er geen vuil in de tank kan vallen. De brandstof dient goed te zijn gemengd door de jerrycan te schudden voor het tanken. Starten (Afb. 19, 20, 21) ATTENTIE! Voordat u start moet u controleren of het snoeigedeelte niets aanraakt.

1. Zet de ontstekingsschakelaar (1) in de positie AAN. (Afb.19, 20)

• Druk verschillende keren op de injectiepomp (4), zodat de brandstof door de terugloopleiding vloeit. (indien aanwezig) (Afb. 21)

2. Houd de vergrendeling (2) ingedrukt (indien aanwezig), trek

tegelijkertijd aan de gashendel en druk op de vergrendelknop (3), laat daarna de gashendel langzaam los en vervolgens de vergrendeling. Daardoor wordt de hendel in de startpositie vergrendeld.

3. Zet de choke hendel in de positie GESLOTEN (5). (Afb. 21)

4. Trek met een korte ruk aan de trekstarter en zorg ervoor dat u de

starter goed in uw hand houdt, zodat hij niet plotseling terug kan schieten.

5. Als u hoort dat de machine opstart, zet u de choke hendel in

de positie START (open). Trek vervolgens nog eens kort aan de trekstarter. ATTENTIE! Als de motor niet wil starten, herhaal dan de stappen 2 tot 5.

6. Nadat de motor is gestart, trek aan de gas hendel om de knop

te ontgrendelen. Daarna moet de motor ongeveer 2-3 minuten warm lopen voordat hij belast kan worden. Trimmen (Afb. 22, 23, 24, 25)

• Als u gras trimt, laat de motor dan op meer dan 6500 rpm draaien. Als de motor langdurig op een lager rpm draait, kan de koppeling vroegtijdig slijten.

• Trim het gras van rechts naar links.

• Als het draaiende mes tegen een hard voorwerp botst, kan het plotseling wegspringen. Hierdoor kan een gevaarlijke reactie ontstaan waardoor het apparaat en ook de bediener weggeslingerd kunnen worden. Deze reactie heet MESSLINGERING. Daardoor kan de bediener de controle over het apparaat verliezen en ernstig of zelfs levensgevaarlijk gewond raken. Messlingering komt meestal voor op plekken waar het te snijden/maaien materiaal moeilijk te zien is.

• Draag de gordel zoals afgebeeld (indien aanwezig). Het mesblad draait tegen de klok in, dus voor een goed resultaat adviseren wij om de trimmer van rechts naar links te bewegen Houd toeschouwers op een afstand van minstens 15 m (50 ft.). ATTENTIE! In geval van nood, duw op de noodknop of trek aan de noodklep (indien aanwezig). (Afb. 24) WAARSCHUWING! Als het snijgereedschap tegen stenen of ander afval stoot, zet de motor dan stop en controleer of het snijgereedschap en de bijbehorende delen beschadigd zijn. Als er gras of ranken in het snijgereedschap vastzitten, zet de motor stop en verwijder deze. Stoppen (Afb. 26)

• Verlaag de snelheid van de motor, laat hem enkele minuten onbelast draaien en schakel dan de ontstekingsknop uit.NL-7

WAARSCHUWING! Snijgereedschap kan verwondingen veroorzaken, omdat het nog draait, nadat de motor stil staat of de vermogensregeling uit is. Als het apparaat uitgeschakeld is, controleer eerst of het snijgereedschap stil staat, voordat u het apparaat neerzet. Onderhoud

VAKBEDRIJVEN EN VAKLUI. Carburateurafstelling (Afb. 27) WAARSCHUWING! De messen kunnen mogelijk draaien terwijl de carburateur ingesteld wordt. WAARSCHUWING! Start de motor nooit voordat de koppeling, afdekking en de behuizing volledig gemonteerd zijn! De koppeling kan anders los raken en verwondingen veroorzaken. In de carburateur wordt de brandstof met lucht gemengd. Tijdens een proefloop in de fabriek wordt de carburateur op een basisinstelling ingesteld. Afhankelijk van het klimaat en de hoogte kan een exactere instelling noodzakelijk zijn. De carburateur heeft maar één aanpassingsmogelijkheid: T = Onbelast toerental aanpassingsschroef. Afstelling stationair toerental (T) Controleer of het luchtfilter schoon is. Als het stationaire toerental juist is, draait de ketting niet. Als afstellen nodig blijkt, draai (met de klok mee) aan de T-schroef terwijl de motor loopt tot de ketting begint te draaien. Draai de schroef terug (tegen de klok) tot de ketting stopt. U heeft het juiste stationaire toerental ingesteld als de motor in elke positie rond loopt op een toerental dat ver onder het toerental ligt waarbij de ketting begint te draaien. Als het snijgereedschap nog draait, nadat u de onbelaste snelheid ingesteld heeft, neem dan contact op met uw Tanaka dealer. ATTENTIE! Standaard onbelast toerental is 2,800~3,200 min

ATTENTIE! (TBC-290/D/S, TBC-340/D/DS) De standaard open- (en dicht-)draaibeweging van een H schroef, vanuit een licht gemonteerd positie, is als volgt. (Indien aanwezig)

TIP! Sommige modellen die in gebieden worden verkocht met strenge milieuwetgeving hebben geen mogelijkheid om de carburateur op lage en hoge snelheid af te stellen. Dit omdat daardoor de motor eventueel zodanig zou kunnen worden afgesteld dat de lokale milieuwetten worden overtreden. In deze gevallen kunt u aan de carburateur alleen het stationaire toerental instellen. Modellen waarbij de lage en hoge snelheid kunnen worden afgesteld zijn af fabriek afgesteld. Geringe aanpassingen kunnen de prestaties verbeteren, afhankelijk van klimaat, etc. Draai de afstelschroeven nooit in grotere stappen dan 90 graden; verkeerde afstelling kan schade aan de motor veroorzaken. Als u niet goed weet hoe u de motor kunt afstellen, neem dan contact op met de Tanaka leverancier. WAARSCHUWING! Als de motor onbelast loopt, mag het snijgereedschap in geen enkel geval draaien. Luchtfilter (Afb. 28) Verwijder stof en vuil uit het luchtfilter om te vermijden dat:

• de motor minder kracht heeft.

• de motoronderdelen onnodig verslijten.

• de machine meer benzine verbruikt. Als u in een zeer stoffige omgeving werkt dient u dagelijks het luchtfilter te reinigen. Luchtfilter reinigen Verwijder de deksel en het filter (1). Maak ze schoon met warm zeepwater. Controleer of het luchtfilter droog is voor hermontage. Een luchtfilter dat enige tijd in gebruik is geweest, kan niet meer worden gereinigd. Het moet daarom regelmatig worden vervangen Beschadigde filters moeten altijd worden vervangen. Brandstoffilter (Afb. 29) Laat alle brandstof uit de tank lopen en trek de brandstoffilter uit de tank. Trek het filterelement uit de houder en spoel het met warm water en een reinigingsmiddel. Spoel goed totdat alle sporen van reinigingsmiddel verwijderd zijn. Pers - niet wringen- het overbodige water uit de filter en laat deze in de lucht drogen. TIP! Als het filter door stof of vuil hard geworden is, dient u het te vervangen. Bougie (Afb. 30) De toestand van de bougie wordt negatief beïnvloed door:

• een verkeerde afstelling van de carburateur

• een verkeerde mengsmering (teveel olie in de benzine)

• een vervuild luchtfilter

• zware werkomstandigheden (bijv. koude). Deze factoren veroorzaken afzettingen op de elektroden van de bougies, wat tot storingen en startproblemen leidt. Als het de motor aan kracht ontbreekt, hij startproblemen vertoont of niet rond stationair loopt, controleer dan eerst de bougie. Is de bougie vuil, maak hem dan schoon en controleer de afstand tussen de elektrodes. Corrigeer indien nodig. De juiste afstand is 0,6 mm. Na ongeveer 100 bedrijfsuren, of ook al eerder als de elektroden weggevreten zijn, dient de bougie te worden vervangen. TIP! In sommige gebieden wordt een 'resistor' bougie voorgeschreven om de machine te ontstoren tegen ontstekingssignalen. Als deze machine standaard met een ontstoorde bougie was uitgerust dient u hem met hetzelfde type te vervangen.NL-8 Hoekoverbrenging (Afb. 31) Controleer om de 50 werkuren of de hoekoverbrenging of de hoekkoppeling genoeg ingevet zijn door de dop van de vetfilter aan de zijkant van de hoekoverbrenging te verwijderen. Als er geen vet aan de flanken van de tandwielen te zien is, vul de overbrenging dan voor 3/4 met universeel vet op basis van kwaliteits-lithium. Vul de overbrenging nooit helemaal. Mesblad (Afb. 32) WAARSCHUWING! Draag beschermende handschoenen als u het mesblad aanraakt of onderhoudt.

• Gebruik een scherp mesblad. Een bot mes gaat eerder vast of klem zitten. Verwijder de bevestigingsmoer als deze beschadigd is en moeilijk vastgedraaid kan worden.

• Als u een mesblad vervangt, neem dan een door Tanaka aanbevolen mes, met een pas gat van 25.4 mm (één inch).

• Als u een zaagblad (2) monteert, richt dan al tijd de gekartelde kant naar boven. Als u een mes met 4 tanden (1) monteert, kan dit aan elke kant gebruikt worden.

• Gebruik het passende mes voor elk soort werk.

• Als u messen vervangt, gebruik dan het juiste gereedschap.

• Als snijranden bot worden, slijp of vijl ze dan zoals afgebeeld. Niet correct geslepen randen kunnen hevige vibraties veroorzaken.

• Gooi mesbladen weg die verbogen, gebar sten, gebroken of anderszins beschadigd zijn. ATTENTIE! Bij het slijpen van een mesblad moet de originele vorm van de radius aan de basis van de tand behouden worden om barsten te voorkomen. Onderhoudsschema Hier vindt u nog enkele algemene onderhoudsinstructies. Neem voor verdere informatie a.u.b. contact met uw Tanaka dealer. Dagelijks onderhoud

• Maak de buitenkant van de heggentrimmer schoon.

• Controleer of de draaggordel beschadigd is.

• Controleer de mesbescherming op beschadiging of scheuren. Vervang de bescherming als deze beschadigd is of scheuren vertoont. Controleer of het snoeimes scherp is en geen scheuren vertoont.

• Controleer of het snijgereedschap correct gecentreerd en scherp is en geen barsten vertoont. Niet correct gecentreerd snijgereedschap veroorzaakt hevige vibraties die het apparaat kunnen beschadigen.

• Controleer of de moer van het snijgereedschap goed vastgedraaid is.

• Ga na of de snoeimes-transportbescherming onbeschadigd is en veilig bevestigd kan worden.

• Controleer of alle schroeven en moeren goed vastgedraaid zijn. Wekelijks onderhoud

• Controleer de trekstarter, in het bijzonder het koord.

• Maak de buitenkant van de bougie schoon.

Verwijder de bougie en controleer de afstand tussen de elektroden. Corrigeer deze afstand tot 0,6 mm of vervang de bougie.

• Controleer of de luchtinlaat bij de trekstarter niet verstopt is.

• Controleer of het hoektandwiel voor 3/4 met vet gevuld is.

• Maak het luchtfilter schoon. Maandelijks onderhoud

• Spoel de brandstoftank met schone benzine en maak het brandstoffilter schoon.

• Maak de buitenkant en de omgeving van de carburateur schoon. Driemaandelijks onderhoud

• Haal roet en koolafzetting uit de uitlaat. LET OP De cilinderribben, ventilator en geluiddemper mogen uitsluitend door een door Tanaka geautoriseerde dealer gereinigd worden.ES-1

(Geldt alleen voor Europa) Wij verklaren onder eigen verantwoordelijkheid dat dit product voldoet aan de richtlijn 2006/42/EC, 2004/108/EC en 2000/14/EC. De volgende standaards zijn toegepast.

EN ISO 12100, EN ISO 11806-1, CISPR 12

Aanvulling V (2000/14/EC): Voor informatie over de lawaai-emissie wordt u verwezen naar het hoofdstuk met de specificaties. De manager voor Europese normen van Hitachi Koki Europe Ltd. heeft de bevoegdheid tot het samenstellen van het technische bestand. Deze verklaring is van toepassing op produkten voorzien van de CEmarkeringen DECLARACIÓN DE CONFORMIDAD DE LA CE (De aplicación sólo en Europa) Declaramos bajo nuestra exclusiva responsabilidad que este producto es conforme con las Directivas 2006/42/CE, 2004/108/ CE y 2000/14/CE. Se han tenido en consideración las siguientes normas.
