BEDIENUNGSANLEITUNG TBC290 Tanaka

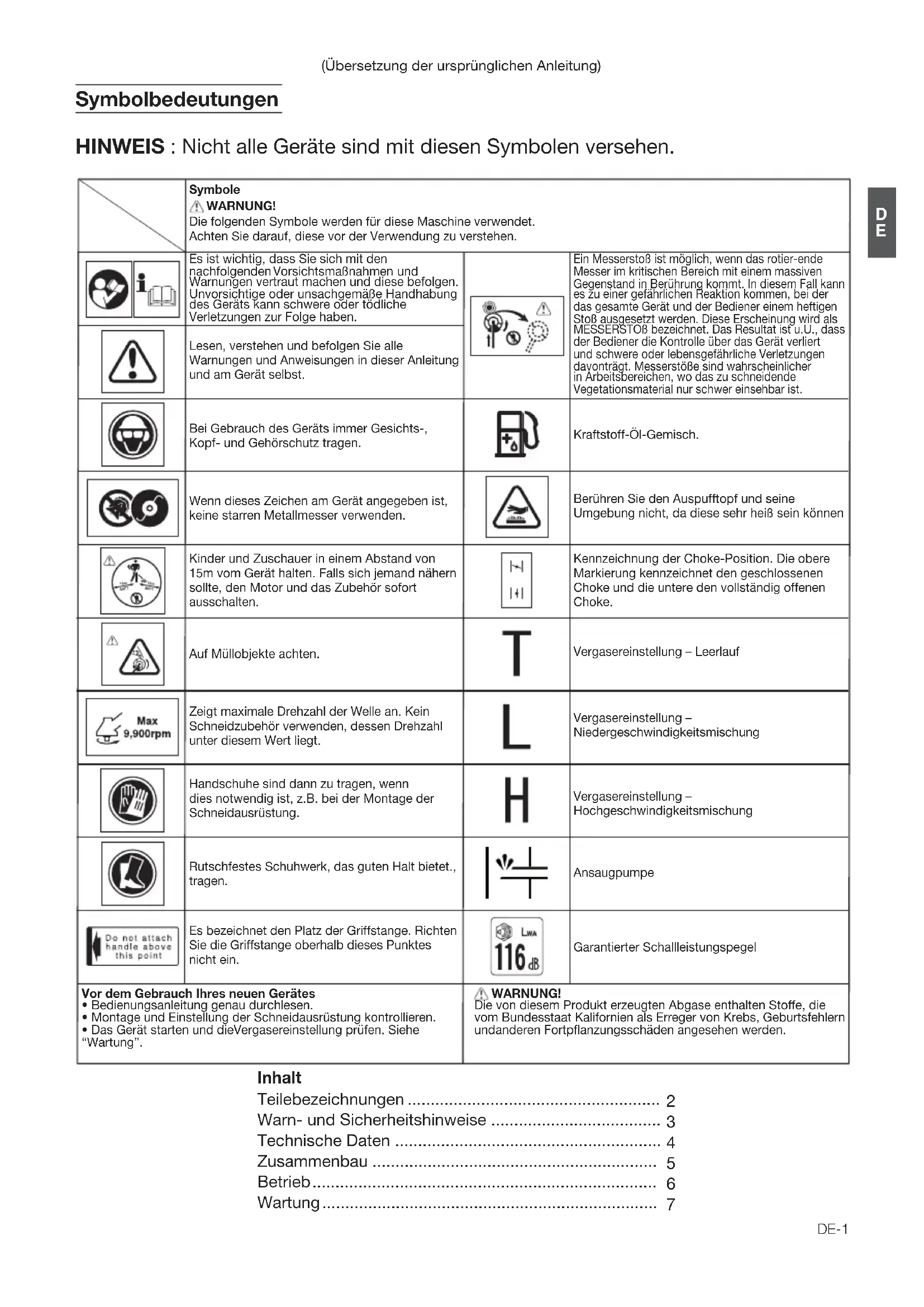

Kinder und Zuschauer in einem Abstand von 15m vom Gerät halten. Falls sich jemand nähern sollte, den Motor und das Zubehör sofort ausschalten. Auf Müllobjekte achten. Zeigt maximale Drehzahl der Welle an. Kein Schneidzubehör verwenden, dessen Drehzahl unter diesem Wert liegt. Wenn dieses Zeichen am Gerät angegeben ist, keine starren Metallmesser verwenden. Handschuhe sind dann zu tragen, wenn dies notwendig ist, z.B. bei der Montage der Schneidausrüstung. Rutschfestes Schuhwerk, das guten Halt bietet., tragen. Ein Messerstoß ist möglich, wenn das rotier-ende Messer im kritischen Bereich mit einem massiven Gegenstand in Berührung kommt. In diesem Fall kann es zu einer gefährlichen Reaktion kommen, bei der das gesamte Gerät und der Bediener einem heftigen Stoß ausgesetzt werden. Diese Erscheinung wird als MESSERSTOß bezeichnet. Das Resultat ist u.U., dass der Bediener die Kontrolle über das Gerät verliert und schwere oder lebensgefährliche Verletzungen davonträgt. Messerstöße sind wahrscheinlicher in Arbeitsbereichen, wo das zu schneidende Vegetationsmaterial nur schwer einsehbar ist. Es bezeichnet den Platz der Griffstange. Richten Sie die Griffstange oberhalb dieses Punktes nicht ein. WARNUNG! Die von diesem Produkt erzeugten Abgase enthalten Stoffe, die vom Bundesstaat Kalifornien als Erreger von Krebs, Geburtsfehlern undanderen Fortpflanzungsschäden angesehen werden. Symbolbedeutungen HINWEIS : Nicht alle Geräte sind mit diesen Symbolen versehen. Symbole WARNUNG! Die folgenden Symbole werden für diese Maschine verwendet. Achten Sie darauf, diese vor der Verwendung zu verstehen. Lesen, verstehen und befolgen Sie alle Warnungen und Anweisungen in dieser Anleitung und am Gerät selbst. Es ist wichtig, dass Sie sich mit den nachfolgenden Vorsichtsmaßnahmen und Warnungen vertraut machen und diese befolgen. Unvorsichtige oder unsachgemäße Handhabung des Geräts kann schwere oder tödliche Verletzungen zur Folge haben. Bei Gebrauch des Geräts immer Gesichts-, Kopf- und Gehörschutz tragen. (Übersetzung der ursprünglichen Anleitung) Vor dem Gebrauch Ihres neuen Gerätes

• Bedienungsanleitung genau durchlesen.

• Montage und Einstellung der Schneidausrüstung kontrollieren.

Kraftstoff-Öl-Gemisch. Berühren Sie den Auspufftopf und seine Umgebung nicht, da diese sehr heiß sein können Kennzeichnung der Choke-Position. Die obere Markierung kennzeichnet den geschlossenen Choke und die untere den vollständig offenen Choke. Vergasereinstellung – Leerlauf Vergasereinstellung – Niedergeschwindigkeitsmischung Vergasereinstellung – Hochgeschwindigkeitsmischung Ansaugpumpe Garantierter SchallleistungspegelDE-2

5. Schneid-Vorsatzgerät

6. Antriebswellenrohr

12. Sicherheitsgasgriff

16. Schäftungsgehäuse

17. Kombinierter Steckschlüssel

18.Bedienungsanleitung

Teilebezeichnungen Da dieses Handbuch für mehrere Modelle gilt, können die Abbildungen gegebenenfalls von Ihrem Gerät abweichen. Verwenden Sie die für Ihr Gerät geltenden Anweisungen.DE-3

Warn- und Sicherheitshinweise Abschnitte, denen besondere Aufmerksamkeit gewidmet werden sollte, werden durch folgende Wörter hervorgehoben: WARNUNG Kennzeichnet Anweisungen, deren Nichtbefolgung eine schwere Verletzung oder den Tod zur Folge haben kann. VORSICHT Kennzeichnet Anweisungen, deren Nichtbefolgung eine Verletzung oder Sachschaden zur Folge haben kann. HINWEIS Kennzeichnet nützliche Informationen für den vorschriftsmäßigen Gebrauch. Bedienersicherheit

• Immer einen Gesichtsschutz bzw. eine Schutzbrille tragen.

• Tragen Sie immer dicke, lange Hosen, rutschfeste Schuhe und Handschuhe. Das Arbeiten mit lockerer Kleidung, Schmuck, kurzen Hosen, Sandalen oder barfuß ist zu vermeiden. Das Haar ist so zu sichern, dass es nicht bis zu den Schultern herunterhängt.

• Das Gerät darf nicht von Personen bedient werden, die übermüdet oder krank sind oder unter Alkohol- oder Medikamenteneinfl uss stehen.

• Unter keinen Umständen zulassen, dass ein Kind oder eine unerfahrene Person mit dem Gerät arbeitet.

• Gehörschutz tragen. Die Umgebung im Auge behalten. Auf Beistehende achten, die unter Umständen ein Problem signalisieren. Die Schutzbekleidung erst nach Abstellen des Motors wieder ablegen.

• Der Motor darf nie innerhalb geschlossener Räume oder Gebäude gestartet bzw. betrieben werden. Einatmen der Abgase kann den Tod zur Folge haben.

• Die Griff e frei von Öl und Kraftstoff halten.

• Hände von den Schneiden fernhalten.

• Das Gerät nicht an der Schneidgarnitur fassen bzw. halten.

• Beim Zusammenbauen oder Zerlegen des Schneideaufsatzes immer Handschuhe tragen, da sonst ernsthafte Verletzungen entstehen könnten.

• Das Gerät nach dem Ausschalten des Motors erst am Boden abstellen, wenn das Schneidwerkzeug zum Stillstand gekommen ist.

• Bei Dauereinsatz von Zeit zu Zeit eine Pause einlegen als vorbeugende Maßnahme gegen die Weißfi ngerkrankheit, die durch ständige Vibration verursacht wird. WARNUNG Vibrationsdämpfungssysteme sind kein garantierter Schutz gegen die Weißfi ngerkrankheit bzw. das Karpaltunnelsyndrom. Daher ist bei regelmäßigem Dauereinsatz des Geräts der Zustand von Fingern und Handwurzel aufmerksam zu beobachten. Falls Symptome der obengenannten Krankheiten auftreten, sofort einen Arzt aufsuchen. WARNUNG Träger eines medizinischen elektrischen bzw. elektronischen Geräts (Herzschrittmacher u. dgl.) sollten sich vor dem Gebrauch eines Motorgeräts von Ihrem Arzt sowie dem Hersteller des Geräts diesbezüglich beraten lassen. Geräte-/Maschinensicherheit

• Das Gerät vor jedem Einsatz einer eingehenden Kontrolle unterziehen. Beschädigte Teile ersetzen. Das Gerät auf auslaufenden Kraftstoff untersuchen und sicherstellen, dass alle Befestigungsteile vorhanden und sicher angezogen sind.

• Gerissene, ausgebrochene oder auf andere Weise beschädigte Teile sind vor dem Einsatz des Gerätes durch neue zu ersetzen.

• Achten Sie darauf, dass der Klingenschutz ordnungsgemäß befestigt ist.

• Während der Vergasereinstellung dürfen sich andere Personen nicht in der Nähe aufhalten.

• Nur das vom Hersteller für dieses Gerät empfohlene Zubehör darf verwendet werden. WARNUNG Keinesfalls das Gerät in irgendeiner Weise abändern. Das Gerät nur für die Zwecke verwenden, für die es bestimmt ist. Kraftstoffsicherheit

• Kraftstoff im Freien und von Funken und Feuer entfernt mischen und einfüllen.

• Einen für Kraftstoff e zugelassenen Behälter verwenden.

• In der Nähe des Kraftstoff s, des Geräts sowie beim Arbeiten mit dem Gerät ist das Rauchen zu unterlassen.

• Vor dem Starten des Motors muss eventuell verschütteter Kraftstoff restlos entfernt werden.

• Zum Starten des Motors das Gerät mindestens 3 m von der Kraftstoff einfüllstelle entfernen.

• Vor dem Abnehmen des Tankdeckels den Motor ausschalten.

• Vor der Einlagerung des Geräts den Kraftstoff tank leeren. Es wird empfohlen, den Kraftstoff nach jedem Einsatz abzulassen. Mit gefülltem Tank ist das Gerät so zu lagern, dass kein Kraftstoff ausläuft.

• Gerät und Kraftstoff an einem Ort lagern, wo Kraftstoff dämpfe nicht mit Funken oder off enen Flammen von Wassererhitzern, Elektromotoren oder elektrischen Schaltern, Öfen usw. in Berührung kommen können. WARNUNG! Kraftstoff ist leicht entfl ammbar, kann explodieren und schadet den Atemwegen, weshalb bei der Handhabung von und der Befüllung mit Kraftstoff entsprechend umsichtig vorzugehen ist. Schneidsicherheit

• Das Gerät nur zum Mähen von Gras und zum Schneiden von Buschwerk und Unterholz einsetzen.

• Vor jedem Gebrauch die zu mähende Fläche inspizieren. Gegenstände entfernen, die hochgeschleudert werden oder sich im Mähkopf verfangen könnten.

• Zum Schutz der Atmungsorgane beim Mähen von Gras, auf dem Insektenvernichtungsmittel versprüht wurde, eine Aerosolschutzmaske tragen.

• Kinder, Tiere, Umstehende, Helfer usw. dürfen sich nicht innerhalb der 15 m-Gefahrenzone aufhalten. Den Motor sofort abstellen, wenn sich jemand nähert.

• Der Motor muss sich immer auf der rechten Körperseite befi nden.

• Gerät fest mit beiden Händen halten.

• Auf sicheren Stand und gutes Gleichgewicht achten. Nicht zu weit vorbeugen.

• Schneidwerkzeug und Schalldämpfer bei laufendem Motor vom Körper fernhalten.

• Die Schneidgarnitur stets unter der Gürtellinie halten.

• Bei Standortwechseln unbedingt den Motor ausschalten und sicherstellen, dass das Schneidwerkzeug still steht.

• Das Gerät niemals mit laufendem Motor auf dem Boden abstellen.

• Vor dem Entfernen von Schmutz oder Gras vom Schneidwerkzeug den Motor ausschalten und sicherstellen, dass die Kette zum Stillstand gekommen ist.

• Beim Arbeiten mit Motorgeräten stets einen Verbandskasten mitführen.

• Der Motor darf nie innerhalb geschlossener Räume oder Gebäude und/oder in der Nähe entflammbarer Flüssigkeiten gestartet bzw. betrieben werden. Einatmen der Abgase kann den Tod zur Folge haben.

• Bitte benutzen Sie das Gerät entsprechend den Gesetzen Ihres Bundeslandes und den Vorschriften Ihrer örtlichen Behörden. Wartungssicherheit

• Das Gerät vorschriftsmäßig warten.

• Vor Durchführung von Wartungsarbeiten die Zündkerze entfernen, sofern es sich nicht um eine Vergasereinstellung handelt.

• Während der Vergasereinstellung dürfen sich andere Personen nicht in der Nähe aufhalten.

• Nur Original-Ersatzteile von Tanaka verwenden, wie vom Hersteller empfohlen. VORSICHT Den Zugstarter nicht zerlegen. Die Feder der Vorrichtung kann Verletzungen verursachen. WARNUNG Fehlerhafte Wartung kann eine schwere Beschädigung des Motors oder eine schwere Verletzung zur Folge haben. Transport und Lagerung

• Das Gerät mit ausgeschaltetem Motor tragen und den Schalldämpfer vom Körper fernhalten.

• Den Motor abkühlen lassen, den Kraftstoff tank entleeren und das Gerät sichern, bevor es gelagert oder in einem Fahrzeug transportiert wird.

• Vor der Einlagerung des Geräts den Kraftstoff tank leeren. Es wird empfohlen, den Kraftstoff nach jedem Einsatz abzulassen. Mit gefülltem Tank ist das Gerät so zu lagern, dass kein Kraftstoff ausläuft.

• Das Gerät so lagern, dass es nicht in Kinderhände gerät.

• Das Gerät sorgfältig reinigen und warten, um es dann an einem trockenen Ort zu lagern.

• Bei Transport oder Lagerung darauf achten, dass der Zündschalter ausgeschaltet ist.

• Beim Transport in einem Fahrzeug den Klingenschutz auf die Klinge aufsetzen. In Situationen, die nicht in dieser Anleitung behandelt sind, entsprechende Vor- und Umsicht walten lassen. Sollten Sie Hilfe benötigen, wenden Sie sich an Ihren Tanaka-Fachhändler.DE-4 Tenchnische Daten MODELL

oder entsprechend CHAMPION RCJ6Y or CJ6Y oder entsprechend CHAMPION RCJ6Y or CJ6Y oder entsprechend Leerlaufdrehzahl (min

) 11,000 11,000 11,000 Drehzahl der Ausgangswelle (min

(ISO 22867) Äquivalent (Vorderer / linker Griff ) 6.3 5.1 3.4 5.7 3.8 3.2 3.1 1.4 Äquivalent (Hinterer / rechter Griff ) 3.4 5.6 4.4 6.3 4.3 5.4 4.2 1.6 Unsicherheit 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 Leerlauf (Vorderer / linker Griff ) 1.9 1.6 2.9 1.3 1.1 1.0 1.2 1.3 Leerlauf (Hinterer / rechter Griff ) 1.7 1.3 3.8 1.5 1.3 1.2 0.8 0.8 Volllast (Vorderer / linker Griff ) 8.7 7.0 4.3 7.9 5.2 4.4 4.2 1.6 Volllast (Hinterer / rechter Griff ) 4.4 7.8 4.6 8.8 5.9 7.6 5.9 2.1 HINWEIS : Die entsprechenden Geräusch-/Vibrationspegel werden als zeitgewichtete Energiesumme für Geräusch-/Vibrationspegel unter verschiedenen Arbeitsbedingungen mit folgender Zeitaufteilung berechnet: 1/2 Leerlauf, 1/2 schnell.

• Änderung der technischen Daten jederzeit vorbehalten.DE-5

Zusammenbau Antriebswelle und Motor (Abb. 1) Den Rohrblockierungsbolzen (1) ungefähr um zehn Schraubendrehungen lockern, so dass die Bolzenspitze beim Einschieben das Antriebswellenrohr nicht behindert. Wenn das Antriebswellenrohr eingeschoben wird, halten Sie den Rohrblockierungsbolzen so fest, dass am inneren Zubehör Störungen verhindert werden. Die Antriebswelle bis zur Markierung (2) in das Kupplungsgehäuse des Motors einschieben. HINWEIS! Wenn das Einschieben der Antriebswelle bis zur Markierung am Antriebswellenrohr schwierig ist, die Welle am anderen Ende fassen und beim Einschieben im oder ent-gegen den Uhrzeigersinn drehen. Den Block-ierungsbolzen so anziehen, dass er in das Loch in der Antriebswelle eingreift. Dann die Spannschraube fest anziehen (3). Anbringung des Handgriffes WARNUNG! Verwenden Sie immer einen Messerschutz (2) wenn Sie eine starre/stählerne Klinge auf einer Motorsensem mit einer geraden Welle benutzen. (Abb. 2) Den Handgriff zum Motor geneigt an das Antriebswellenrohr anbringen. Den Handgriff vor der Inbetriebnahme auf eine komfortable Position einstellen. HINWEIS! Beachten Sie, falls auf Ihrem Gerät vorhanden, das Schild auf dem Antriebswellenrohr mit der Information zum richtigen Halten des Geräts. Den Griffhalter (1) von der Einheit abnehmen. (Abb. 3) Die Griffe ansetzen und den Griffhalter mit den vier Schrauben leicht befestigen. Den Winkel je nach Bedarf ausrichten. Dann die Schrauben festziehen. Stopp-Leitungen (3) und Gaszug (1) durch den Schutzschlauch (2) führen und dann das Hüftpolster aushängen (Abb. 4) Gaszug / Stopkabel Den Luftfilterdeckel abnehmen. (Abb. 5) Die Stopp-Kabel anschließen (1). (Abb. 6) Das Ende des Gaszugs mit (1) dem Vergaser verbinden (2). (Abb. 7) Den mitgelieferten Schutzschlauch über Gaszug und Stopp- Leitungen bis zum Luftfilterdeckel ziehen. (Abb. 8) Einbau des Messerschutzes (Abb. 9, 10, 11) HINWEIS! Bei einigen Modellen wird das Getriebegehäuse bereits mit montiertem Schutzhalter geliefert. Den Messerschutz und die Gabelungsbeilagen (1), (Wenn es damit ausgerüstet ist), an der Winkelgetriebeseite des Antriebswellenrohrs befestigen. Die Schutzhalterung sicher befes-tigen, damit der Messerschutz während der Arbeit nicht hin und her rutscht oder sich nach unten verschiebt. Installieren Sie die Blattwache zum Wachenbügel, der auch die Wache zum Gangfall sichert, den die zwei Wache benutzt, die Schrauben aufstellt. HINWEIS! Einige Messerschutze sind mit scharfen Messern unter der Abdeckung ausgerüstet. Behandeln Sie diese sorgfältig. HINWEIS! (Abb. 11) Bei Verwendung eines Tanaka-Aluminiumkopfes (CH-100 bzw. CH-

300) sollte der im Werkzeugbeutel enthaltene Scharfkantenschutz

(2) (Falls vorhanden) sicher mit der abgebildeten Schraube befestigt werden (3). Bei Einsatz eines Trimmerkopfs mit Doppelstückmesserschutz die Schutzverlängerung am Messerschutz befestigen. (Abb. 12) HINWEIS! Vor Befestigung der Schutzverlängerung am Blattschutz muss der Scharfkantenschutz (falls montiert) vom Blattschutz entfernt werden. HINWEIS! Wenn das Gerät den Lagebestimmungszettel zum Schutz auf dem Triebwellenrohr hat, man soll der Nachweisung folgen. HINWEIS! Zum Ausbau der Schutzverlängerung gemäßden Abbildungen vorgehen. Dabei wegen des scharfen Linienbegrenzers der Verlängerung unbedingt Handschuhe tragen. Anschließend die vier quadratischen Zungen am Messerschutz nacheinander in Einrast- stellung drucken. (Abb. 13) Montage des Schneidmessers (Abb. 14, 15) (Falls vorhanden) Bei der Montage des Messers darauf achten, dass es keine Risse oder sonstige Beschädigungen aufweist und die Schneidkanten richtig ausgerichtet sind. HINWEIS! Bei der Montage der Messernhalterung (1) darauf achten, dass die Vertiefung nach oben zeigt. Den Schlüssel (2) in die Öffnung des (3) Winkelgetriebes einführen und die Halte-rung verriegeln. Bitte beachten Sie, dass der Befestigungsbolzen oder die Befestigungsmutter (4) ein Linksgewinde hat (Lösen im Uhrzeigersinn, Anziehengegen den Uhrzeigersinn). Die Befestigungsbolzen oder die Befestigungsmutter mit einem Maulschlüssel anziehen. HINWEIS! Wenn Ihr Gerät mit einer Mutter und mit einem Schließbolzen ausgerüstet ist, soll man die Klinge mit diesem Schließbolzen (5) festhalten. (Abb. 16) ACHTUNG! Vor der Inbetriebnahme überprüfen, ob das Messer ordnungsgemäß montiert ist. ACHTUNG! Wenn Ihr Gerät unter dem Abschneidmesser mit einer Schutzabdeckung ausgerüstet ist, soll man sich vor dem Betrieb davon überzeugen, dass es keine Risse oder Abnutzung gibt. Wenn Beschädigungen oder Abnutzung zu sehen sind, beheben Sie diese. ist. Anbau des BRAIN-Schneidkopfes HINWEIS! Richten Sie sich beim Anbau des BRAIN Schneidkopfes bitte nach den Anweisungen in der BRAIN-Bedienungsanleitung. WARNUNG! Für Schneidköpfe der Baureihe Tanaka BRAIN oder legierte Köpfe von Tanaka dürfen nur die vom Hersteller empfohlenen flexible nicht metallische Züge eingesetzt werden. Metalldrähte oder Seile sind keinesfalls zulässig, weil sie leicht losbrechen und dann wie ein Geschoss wirken können. HINWEIS! Wenn ein legierter Kopf von Tanaka (CH-100) verwendet wird, sollte die anfängliche Länge der Schnittllinie je etwa 17cm sein. (Abb. 17)DE-6 Betrieb Kraftstoff (Abb. 18) WARNUNG!

• Der Trimmer ist mit einem Zweitaktmotor ausgestattet. Er muss daher mit Kraftstoff -Ölgemisch betrieben werden. Beim Handhaben von und Auftanken mit Kraftstoff ist stets für gute Belüftung zu sorgen.

• Treibstoff ist leicht entflammbar und kann zu schweren Verletzungen führen, wenn er eingeatmet wird oder auf Ihren Körper schwappt. Gehen Sie beim Umgang mit Treibstoff sorgfältig vor. Sorgen Sie beim Umgang mit Treibstoff innerhalb von Gebäuden für ausreichende Belüftung. Benzin

• Stets einen bleifreien Markenkraftstoff mit einer Oktanzahl von 89 oder höher verwen-den.

• Verwenden Sie echtes Zweitaktöl oder eine Mischung von 25:1 bis 50:1. Lesen Sie die Angaben auf dem Ölbehälter oder wenden Sie sich an den Tanaka-Händler, um sich über das Mischverhältnis zu informieren.

• 50:1 im Bundesstaat Kalifornien.

• Falls kein echtes Zweitaktöl verfügbar ist, verwenden Sie ein hochqualitatives Motoröl mit Korrosionsschutz-Additiv, das laut Beschriftung speziell für luftgekühlte Zweitaktmotoren geeignet ist (JASO FC- oder ISO EGC-KLASSIFIKATION). Kein (für wassergekühlte Zweitaktmotoren bestimmtes) BIA- oder TCW- Mischöl verwenden.

• Auf keinen Fall Mehrbereichsöl (10 W/30) oder Altöl verwenden.

• Stets Benzin und Öl in einem separaten sauberen Behälter mischen. Zuerst die Hälfte des zu verwendenden Benzins einfüllen. Dann die ganze Ölmenge. Die Kraftstoffmischung verrühren (schütteln). Das restliche Benzin hinzufügen. Die Kraftstoffmischung sorgfältig verrühren (schütteln), bevor sie in den Tank gefüllt wird. Mischungsverhältnis von Zweizyklen-Öl und Benzin Benzin (Liter) Zweizyklen-Öl (ml) Verhältnis 50:1 Verhältnis 25:1

• Beim Auftanken immer den Motor abstel-len.

• Zum Einfüllen von Kraftstoff den Kraft-stofftankdeckel langsam aufdrehen, um einen eventuellen Überdruck im Tank abzulassen.

• Nach dem Auftanken den Tankdeckel richtig zudrehen.

• Niemals den Motor an der Auftankstelle starten.

• Waschen Sie bei verschüttetem Treibstoff Ihre Kleidung unmittelbar mit Seife aus.

• Achten Sie beim Nachfüllen auf etwaige Treibstofflecks. Beim Auftanken auf Reinlichkeit achten. Um den Tankdeckel herum sauber abwischen. Verunreinigungen im Tank können zu Betriebsstörungen führen. Vor dem Auftanken den Kraftstoff durch Schütteln des Behälters gut mischen. Anlassen (Abb. 19, 21, 21) ACHTUNG! Vor dem Anlassen sicherstellen, dass die Schneidvorrichtung nicht mit irgendwelchen Gegenständen in Berührung kommt.

1. Den Zündschalter (1) auf ON stellen. (Abb. 19, 20)

*Die Ansaugpumpe (4) mehrmals betätigen, damit Kraftstoff durch die Pumpe oder das Rücklaufrohr fließt. (falls vorhanden) (Abb. 21)

2. Bei gedrückter Gaszug-Auslösersperre (2) (falls vorhanden)

den Gaszugauslöser ziehen und die Gaszugsperre (3) drücken. Danach langsam den Gaszugauslöser und die Gaszug- Auslösersperre lösen. Hierdurch wird der Gaszug in der Startstellung gesichert.

3. Den Choke in Schließstellung CLOSED schieben (5). (Abb. 21)

4. Nun kräftig am Startergriff ziehen, dabei den Griff fest in der

Hand halten, damit er nicht zurückschnellen kann.

5. Wenn der Motor hörbar anspringt, den Choke wieder in die

normale Betriebstellung RUN zurückschieben. Dann noch einmal kräftig am Startergriff ziehen. HINWEIS! Wenn der Motor nicht anspringt, die Punkte 2 bis 5 oben wiederholen.

6. Danach den Motor ca. 2-3 Minuten Warm- laufen lassen. bevor

er belastet wird. Schneiden (Abb. 22, 23, 24, 25)

• Betreiben Sie die Maschine mit einer Drehzahl von mehr als 6500 Umdrehungen in der Minute, wenn Sieschneiden. Eine übermäßig lange Verwendung bei zu niedriger Drehzahl könnte die Schaltkuppelung vor-zeitig abnutzen.

• Das Gras von links nach rechts schneiden.

• Ein Messerstoß ist möglich, wenn das rotierende Messer im kritischen Bereich mit einem massiven Gegenstand in Berührung kommt. In diesem Fall kann es zu einer gefährlichen Reaktion kommen, bei der das gesamte Gerät und der Bediener einem heftigen Stoß ausgesetzt werden. Diese Erscheinung wird als MESSERSTOß bezeichnet. Das Resultat ist u.U., dass der Bediener die Kontrolle über das Gerät verliert und schwere oder lebensgefährliche Verletzungen davonträgt. Messerstöße sind wahrscheinlicher in Arbeitsbereichen, wo das zu schneidende Vegetationsmaterial nur schwer einsehbar ist.

• Den Tragegurt gemäß der Abbildung anlegen (falls vorhanden). Da sich das Messer gegen den Uhrzeigersinn dreht, wird emp- fohlen, die Motorsense bei der Arbeit von rechts nach links zu führen. Personen, die sich in der Nähe aufhalten, sollten einen Sicherheitsabstand von minde-stens 15 m einhalten. HINWEIS! Drücken Sie auf den Schnellauslöseknopf oder ziehen Sie notfalls die Schnellauslöseklappe, (wenn das Gerät damit ausgerüstet ist). (Abb. 24) WARNUNG! Wenn bei der Arbeit Steine oder andere Gegenstände berührt werden, den Motor ausschalten und kontrollieren, ob Messer oder sonstige Teile beschädigt worden sind. Wenn sich Zweige, Pflanzenteile o.Ä. in der Klinge verfangen haben, den Motor ausschalten und den Freischneider davon befreien. Abstellen (Abb. 26)

• Verringern Sie die Motordrehzahl und lassen Sie den Motor einiger Minuten im Leerlauf laufen. Schalten Sie dann den Zündungsschalter aus.DE-7

WARNUNG! Das Schneid-Vorsatzgerät kann Verlet-zungen verursachen, solange es sich nach Ausschalten des Motors oder Freigeben des Leistungsreglers noch weiterdreht. Nach dem Ausschalten des Motors unbedingt mit dem Abstellen des Gerätes warten, bis das Schneid-Vorsatzgerät vollständig stillsteht. Wartung

WARTUNG, AUSTAUSCH ODER REPA-RATUR

ODER PERSON. Vergaser-Einstellung (Abb. 27) WARNUNG! Es ist möglich, dass die Schneidevor-richtung während der Vergasereinstellungen in Betrieb gesetzt wird. WARNUNG! Die Motorsense darf erst dann gestartet werden, wenn Kupplungsdeckel und Getrieberohr montiert sind. Unter Umständen kann sich sonst die Kupplung lösen und Menschen können dabei zu Schaden kommen. Im Vergaser werden Luft und Kraftstoff gemischt. Die Grundeinstellung des Vergasers ist beim Probelauf im Werk schon vorgenommen worden. Je nach Einsatzort kann eine Korrektur dieser Einstellung erforderlich werden. Der Vergaser hat eine Einstellsch-raube: T = Leerlauf-Einstellschraube. Einstellung des Leerlaufs (T) Luftfilter reinigen. Die Leerlaufdrehzahl so einstellen, bis die Schneidvorrichtung sich nicht mehr dreht. Falls eine Einstellung notwendig ist, bei laufendem Motor die Leer-laufschraube T (im Uhrzeigersinn) hinein-drehen, bis die Schneidvorrichtung sich zu drehen beginnt. Dann (entgegen dem Uhr-zeigersinn) aufdrehen, bis die. Schneidvor-richtung stehenbleibt. Die Leerlaufdrehzahl ist richtig eingestellt, wenn der Motor in jeder Position gleichmäßig läuft, doch in gutem Verhältnis zur Drehzahl wo die Schneidvor- richtung sich zu drehen beginnt. Wenn sich der Meißel nach der Einstellung der Leerlaufdrehzahl weiterhin dreht, wenden Sie sich an den Tanaka-Händler. HINWEIS! Die Standard-Leerlaufdrehzahl ist 2,800~3,200 min

HINWEIS! (TBC-290/D/S, TBC-340/D/DS) Der normale Öffnungsgrad (Rückwärtsdre-hungen) für eine H-Schraube von der leicht angezogenen Stellung aus ist wie folgt. (Falls vorhanden)

HINWEIS! Bei einigen, in Ländern mit strengen Abgasvorschriften vertriebenen Modellen, besitzt der Vergaser keine High- und Low- Einstellmöglichkeit, da bei dieser Einstellung die zulässigen Abgaswerte überschritten werden können. Solche Modelle ermöglichen lediglich eine Einstellung der Leerlaufdrehzahl. Der Vergaser von Modellen, die mit einer High- und Low- Einstellmöglichkeit ausgestattet sind, wurde werksseitig bereits eingestellt. Abhängig von Klima, Höhe usw. kann durch eine Nachjustierung der Lauf optimiert werden. Die Einstellschraube sollte jedoch niemals um mehr als 90 Grad gedreht werden, da eine falsche Einstellung den Motor beschädigen kann. Wenn Sie mit Vergasereinstellungen nicht Vertraut sind, wenden Sie sich bitte an Ihren Tanaka-Händler. WARNUNG! Wenn der Motor im Leerlauf arbeitet, darf sich die Schneidvorrichtung auf keinen Fall drehen. Luftfilter (Abb. 28) Luftfilter regelmässig von Staub und Schmutz reinigen, zur Vermeidung von:

• Startschwierigkeiten.

• Unnötiger Verschleiss der Motorteile.

• Unnormal hoher Kraftstoffverbrauch. Luftfilter täglich reinigen, bei schwierigen Verhältnissen öfter. Reinigung des Luftfilters Den Luftfilterdeckel abnehmen und den Filter (1) herausnehmen. Die Teile in warmer Seifenlauge auswaschen. Bevor der Filter wieder montiert wird, müssen die Teile ganz trocken sein. Ein Luftfilter, der eine lange Zeit verwendet wurde, wird nie vollkommen sauber. Der Luftfilter ist daher in regelmäßigen Abständen auszuwechseln. Ein beschädigter Luftfilter ist immer auszuwechseln. Kraftstofffilter (Abb. 29) Den Kraftstoff vollständig aus dem Tank ablassen und die Kraftstofffilterleitung vom Tank lösen. Den Filtereinsatz aus der Halter-baugruppe ziehen und in warmem Wasser mit einem Reinigungsmittel ausspülen. Den Ei-nsatz danach sorgfältig abspülen, bis alle Reinigungsmittelreste entfernt sind. Wasser herausdrücken (nicht auswringen!), und den Einsatz dann an der Luft trocknen lassen. HINWEIS! Den Filter bei extremer Verschmutzung und Brüchigkeit durch einen neuen ersetzen. Zündkerze (Abb. 30) Der Zustand der Zündkerze wird durch fol-gende Faktoren verschlechtert:

• Falsch eingestellter Vergaser.

• Falsches Kraftstoffgemisch (zu viel Öl).

• Minderweriges Zweitaktöl Verschmutzter Luftfilter.

• Schwierige Betriebsverhältnisse. (z.B. bei kalter Witterung) Diese Faktoren verursachen Beläge an den Elektroden der Zündkerze und können somit zu Betriebsstörungen und Startschwierigkeiten führen. Bei geringer Leistung derDE-8 Heckenschere, wenn der Motor schwer zu starten ist oder wenn er im Leerlauf ungleichmäßig läuft, immer zuerst die Zündkerze prüfen, bevor andere Maßnahmen eingeleitet werden. Ist die Zündkerze verschmutzt, so ist sie zu reinigen. Gleichzeitig ist zu prüfen, ob der Elektrodenabstand 0,6 mm beträgt. Die Zündkerze ist nach ungefähr 100 Betriebs-stunden bzw. bei starker Verrußung der Elektroden auszutauschen. HINWEIS! In manchen Gebieten ist zur Unterdrückung von Zündsignalen die Verwendung einer Zündkerze mit eingebautem Widerstand vor- geschrieben. Sollte die Maschine anfänglich mit einer solchen Zündkerze ausgestattet gewesen sein, müssen auch später stets gleichwertige Ersatzkerzen verwendet werden. Winkelgetriebe (Abb. 31) Die Schmierung des Winkeltriebs bzw. Winkelgetriebes etwa alle 50 Betriebsstunden durch Entfernen des Schmierstopfens auf der Winkeltriebseite prüfen. Falls an den Getriebeflanken kein Schmierfett sichtbar ist, dieses zu 3/4 mit einem guten Mehrzweckfett auf Lithiumbasis füllen. Das Getriebe nie ganz mit Schmierfett füllen. Klinge (Abb. 32) WARNUNG! Tragen Sie immer Schutzhandschuhe bei Arbeiten am Messer.

• Stets ein scharfes Messer verwenden. Ein stumpfes Messer neigt eher zum Festklemmen oder Auslösen von Stößen. Die Befestigungsmutter austauschen, falls sie beschädigt und schwer anziehbar ist.

• Als Austauschmesser nur solche verwenden, die ausdrücklich von Tanaka empfohlen sind und eine Befestigungsbohrung von 1 Zoll (25,4 mm) aufweisen.

• Beim Einspannen eines Sägeblatts (2) muss die Stanzseite stets nach oben weisen. Ein vierzahniges Sägeblatt (1) lässt sich beidseitig verwenden.

• Ein Messer passend zur Art: der beabsichtigten Arbeit wählen.

• Zum Messerwechsel stets das passende Werkzeug verwenden.

• Sobald die Schneidkanten stumpf sind, gemäß der Abbildung schärfen oder feilen. Falsches Schärfen kann zu übermäßig hoher Vibration führen.

• Messer aussondern, die verbogen, verzogen, rissig, gebrochen oder in anderer Weise mangelhaft oder beschädigt sind. HINWEIS! Wenn die Klinge geschärft wird, ist es wichtig, dass die ursprüngliche Radiusform an der Zahnbasis erhalten bleibt, um Rissbildung zu vermeiden. Wartungsschema Nachstehend folgen einige allgemeine War-tungsanweisungen. Für weitere Informationen wenden Sie sich bitte an den Tanaka- Händler. Tägliche Wartung

• Die Heckenschere äusserlich reinigen.

• Den Tragegurt auf Schäden überprüfen.

• Der Klingenschutz muss unbeschädigt und frei von Rissen sein. Wenn der Klingen- schutz einen mechanischen Schaden oder Risse aufweist, muss er ausgetauscht wer- den.Das Schneidmesser muß scharf und frei von Rissen sein.

• Das Sägeblatt muss gut zentriert, scharf und frei von Rissen sein. Eine schlecht zentrierte Schneidvorrichtung verursacht Vibrationen, die die Motorsense beschädigen können.

• Den Festsitz der Spindelmutter kontrollieren.

• Darauf achten, daß der Transportschutz für das Sägeblatt einwandfrei ist und ordnungsgemäss befestigt werden kann.

• Kontrollieren, ob Muttern und Schrauben angezogen sind. Wöchentliche Wartung

• Den Starter und insbesondere das Seil überprüfen.

• Die Zündkerze äußerlich reinigen.

• Die Zündkerze herausschrauben und den Elektrodenabstand kontrollieren. Den Abstand auf 0,6 mm einstellen oder die Zündkerze auswechseln.

• Die Luftschlitze am Startergehäuse auf Verstopfung kontrollieren.

• Kontrollieren, ob das Winkelgetriebe 3/4 mit Schmiermittel gefüllt ist.

• Den Luftfilter säubern. Monatliche Wartung

• Den Kraftstofftank mit Benzin ausspülen und den Kraftstofffilter reinigen.

• Das Äußere des Vergasers und seine Umgebung reinigen Vierteljährliche Wartung

• Reinigen Sie die Kühlrippen am Zylinder.

• Den Lüfter und seine Umgebung reinigen.

• Den Schalldämpfer von Rußablagerungen befreien. VORSICHT Die Reinigung der Zylinderlamellen, des Lüfters und des Schalldämpfers sollte durch einen von Tanaka zugelassenen Händler durchgeführt werden.FR-1
