BRUKSANVISNING TBC270S Tanaka

Läs noga igenom bruksanvisingen innan maskinen tas iBruk.

OSERVERA: En del redskap har inga symboler.

	Symboler A VARNING Motoravgaser frånenna Produkt innehäller kemikäler som i staten Kalifornien klassificeras som orsakande cancer, fosterskapor och andra fortplantningsstkador.		Använd handskar om detta ar nödvändigt, tex. Near skärande delar hanteras.
	Det är viktigt att du noggrant läser, Förstär och följer följande sakerhetsföreskrifter och varninger. Om redskapet används vårdslöselt eller felaktigt kan det orsaka allvarlga aller livshotende skador.		Använd halksäkra och kraftiga skor.
	Läs, Förstär och följ alla varninger och anvisningar ienna bruksanvisning och pà redskapet.		Den roterande klingan kastas tillbaka när den stöter på ett hard foremål. Detta kan orsaka en farlig och kraftig motreaktion på redskapet och für användaren. Denna reaktion kallas kast. Användaren kan dà tappa kontrollen over redskapet och orsaka allvarlga aller livshotande skador. Kast förekommer oftare i områden)där det ar svårt att se materialet som ska trimmas.
	Bär alltid ögon-, huvud- och hörsksydd när du användener detta redskap.
	Använd inte styva metallklingeror;när denna symbol fi nns på redskapet.		Indikerar platsen für klingskyddet für ett trimmerhuvud aller Brain-huvud.
	Häll alla barn, askadare och medhjalpare på 15 m avständ frän redskapet. Stång omedelbart av motorn och;n当场kommen;närmare.		Visar handtagets placering. Fäst inte handtaget ovenforenna punket.
	Akta dig För foremål som kastas ut frän redskapet.		A VARNING Läs bruksanvisingen och följ alla varninger och sakerhetsinstruktrioner. Om du inte gört det kan det resulteria i att användaren och/eller askadare skadas allvarligt. Föremål kan fara erller rikoschettera at alla hull. ANVÄND ALLTID ÖGONSKYDD. Se till att askadare stär minst 15 m bort. Använd alltid hörsksydd for att minska risiken für hörskskada. Använd aldrig metallblad på en grästrimmer med bjoit skafet for att minska risiken for skada som kan uppstå on man tappa kontrollen. Använd aldrig metallblad på en buskklippare utan spärrstängller cykelhandag och sökerhetsrem. Om ett blad används kan det orsaka att buskklipparen plotsligt rör sig i sidled, framåt erller bakåt nr bladet kommer i kontakt med ett fast foremål. Se bruksanvisingen für modellspecifikata instruktioner.
	Visar maximal axelhastighet. Använd inte skärtilsatser vars maximala varvital är lågre øn axelhastigheten.		Innan du använder redskapet Läs bruksanvisingen noggrant. Kontrolera att skärurustrüngungen arkorkest monterad och justerad. Starta redskapet och kontrollera förgasarens inställing. Se "UNDERHÄLL".

Inneháll

VAD AR VAD 62

VARNINGAR OCH SAKERHETSINSTRUKTIONER 63

TEKNISKA DATA 64

MONTERING 65

ANVANDNING 65

UNDERHALL 66

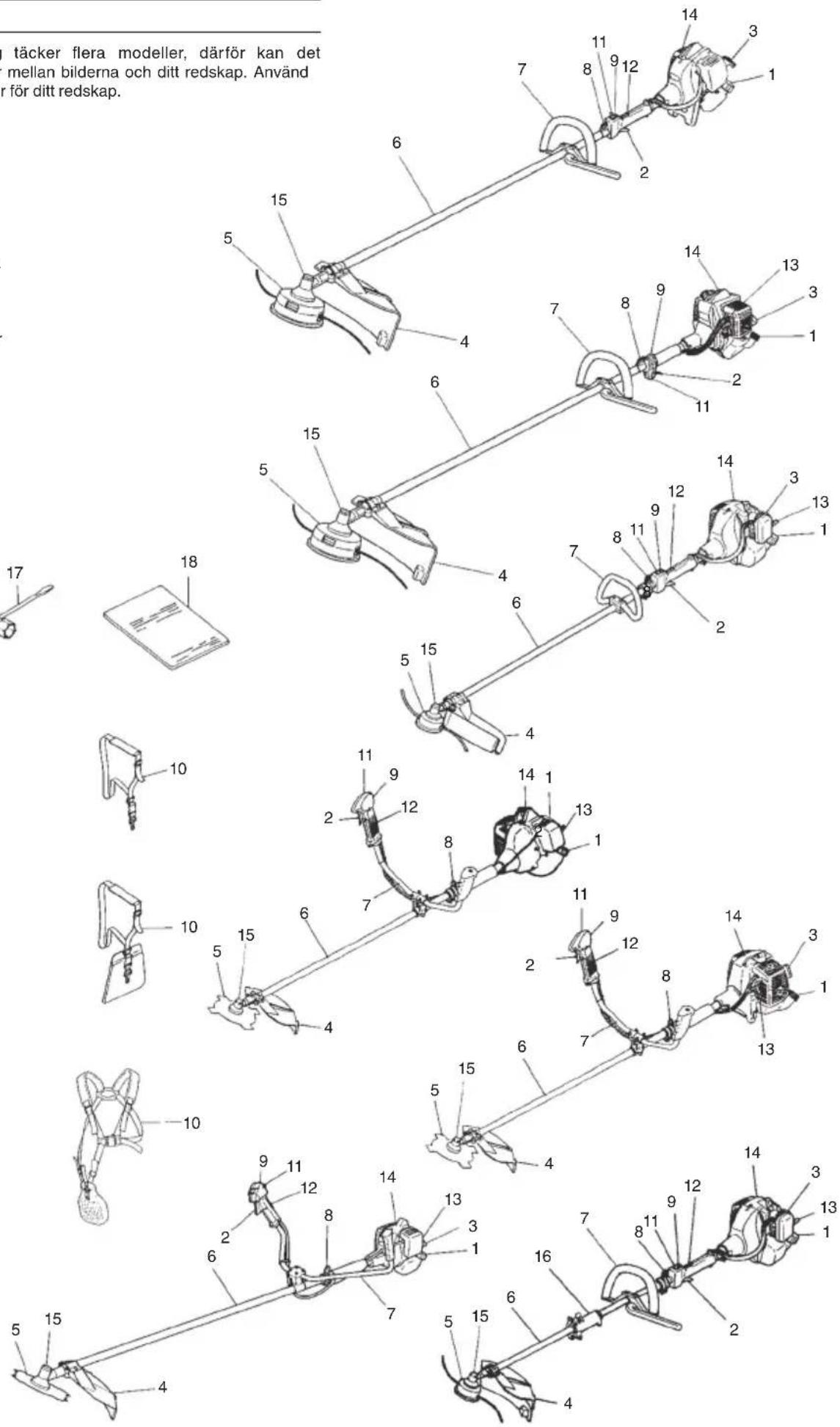

VAD AR VAD

Denna bruksanvising tacker flera modeller, dafor kan det fi nnas en del skillnader mellan bilderna och ditt redskap. Anvand anvisingarna som galler for ditt redskap.

1. Branslepafylling
2. Gasreglage
3. Starhandtag
4. Klingskydd
5. Skartillsats
6. Drivaxelrö
7. Handt ag
8. Upphängningsogla
9. Tändningslås
10. Barsele
11. Gasreglagets Iås
12. Gasreglagets sparr
13. Chokereglage
14. Motor
15. Vinkelväxel
16. Ledhus
17. Kombinationsnyckel
18. Bruksanvising

VARNINGAR OCH SÄKERHETSINSTRUKTIONER

Anyandarens sakerhet

Anvand alltid ansiktsskydd eller skyddsglasogon.
Bär alltid kraftiga langbyxor, stovlar och handskar. Bär aldrig lost sittande kläder, smycken, kortby aldrig barfota. Bind upp haret sa att det inte räcker nedanfor axelhöjd.
Anvand inte redskapen nár du arrott, sjuk ell under paverkan av alcohol, droger ell mediciner.
Låt aldrig att barn eller en oerfaren person använda maskinen.
Bär horselskydd. Var uppmärksam pa din omgivning. Hallett oga pa kringstaende som kanske signalerar om ett problem. Ta bort sakerhetsutrusting omedelbart after det att motorn har stängts av.
- Starta aller kör aldrig motorn innate iett stängt rum ell er byggnad. Inandning av avgaser kan vara dödligt.
Hall handtagen fria fran olja och bransle.
Häll händerna borta frän skärande delar.
Fatta aller hall inte apparaten i de skarande delarna.
Se alltid till att skartillsatsen har stannat innan du satter ned redskapet nar den har stangts av.
När du arbetar under lang tid se till att ta en paus med jämna mellanrum for att undvika eventuella Hand-arm-vibrationsyndrom (HAVS) som uppstar vid arbete med vibrerande maskiner.

VARNING

Antivibrationsystemet garantar inte att duinte fár handarm-vibrationsyndrom eller karpaltunnelsyndrom. Därformaste användaren kontinuierigt och regelbundet kontrollerahandernas och fingrarnas tillstand. Om nagot av ovanstende symptom uppstår sök omedelbart medicinsk hjälp.
Om du anvander en medicinskelektronisk/elektronisk apparat sa som en pacemaker, radgor med din lakare samt tilverkaren av apparaten innan anvandingn av nagon elektrisk utrusting.

Redskapets sakerhet

Kontrollerahelaredskapetforevarjeanvanding.Bytutskadedeclar.Kontrolleromdet forekommernagrabranslelackageochse till att alla fsten arpplats och or ordentligt atdragna.
Byt ut delar som ar spruckna, ytskadade aller skadade pa annat satt innan du anvander redskapet.
Setill att skyddsanordningen ar ordentligt fatsatt.
Lát inte nágon sta i narheten vid justering av forgasaren.
Anvend endast tillbehör som tillverkaren rekommenderar for detta redskap.

VARNING

Andra aldrig redskapet pa nagot satt. Anvand inte ditt redskap for annat andamal an det ar avsett for.

Branslesakerhet

Blanda och hantera branslet utomhus pa en platsutan risk for gnistor erler oppen eld.
Anvand kurl som ar godkanda for branslehantering.
Rok inte aller tillat rokning nara bransle aller redskapet aller da du anvander redskapet.
Torka upp utspillt bransle fore start av motor.
O Flytta redskapet minst 3 m bort fran tankningsplatsen fore start av motorn.
Stanna motorn innan branslepafyllningslocket tas bort.
Tom bransletanken innan redskapet stalls undan forforvaring. Vi rekommenderar att branslet toms after varje anvanding. Om det finns bransle kvar i tanken maste redskapet forvaras sa att bransle inte lacker ut.
Forvara redskapet och branslet pa en plats dar bransleangorna inte kan na gnistor erller oppen eld fran varmvattenberedare, elektriska motorer erller stromstallare, varmepannor, osv.

VARNING

Bränsle kan lätt antändas eller explodera och är farligt att andas in, var dārfor extra fösiktig vid hantering och pafyllning av bränds.

Arbetssakerhet

Skär inte i andra material an trad eller träfremål.
Kontrollera omradet som sha klippas fore arbetet. Ta bort foremal som kan kastas aller trassa in sig.
Om omradyet har besprutats med insetktsgift anvand skyddsmask under arbetet.
Hall obehoriga inklusive barn, djur, askadare och medhjalpare sndarr rskomrad. Stanna omedelbart motorn om nagon narmar sig.
Häll alltid redskapet på höger sida om kroppen.
Häll i ordentligt i redskapet med báda händerna.
Setillattudstarstadigtochmedgodbalans.Strackdiginte.
Hall alla kroppsdalar borta fran ljuddampare och skarutrusting sa lange motorn gär.
Häll skärtilsatsen under midjehöjd.
När verktyget flyttas till en ny arbetsplats se till att stänga av motorn och försädra dig om att alla skärtillsatser har stannat.
Placera aldrig maskinen pa marken när den ar igang.
Se alltid till att motom ar avstangd och alla skartillsatser har stannat helt innan du rensar bort skrap ell er tar bort gras fran skartillsatserna.
Ha alltid en forsta-hjalpen-vaska till hands när du anvander elektrisk utrustning.
O Starta aller anvand aldrig motorn inuti slutna rum eller byggnader och/eller i narheten av antandbara vatskor. Inanding av avgaser kan vara doldigt.

Skötselsakerhet

Underhald redskapenetligtrekommenderatforfarande.
Ta bortandstiften innan utforande av underhalsarbenem undantag fran forgasarjusteringar.
Länte nagon sta i narheten vid justering av forgasaren.
Anvand endast Tanaka:s original reservdalar av de typer som tillverkaren rekommenderar.

Transport och forvaring

Bär alltid redskapet med motorn avstängd och ljuddämparen vänd bort fran kroppen.
Låt motorn svalna, tøm bransletanken och spænd fast redskapet fore forvaring eller transport i ett fordon.
Tom bransletanken innan redskapet stalls undan for forvaring. Vi rekommenderar att branslet toms after varje anvandning. Om det finns branske kvar i tanken maste redskapet for varas sa att branske inte lacker ut.
Forvara redskapet oatkomligt for barn.
Rengör och unterhalb apparaten noggrant och forvara den pa en torr plats.
Se till att startknappen ar avslagen vid transport aller forvaring.
Tack Klingan med kingskyddet vid transport i fordon.

Om en situation som inte behandlas ienna bruksanvisning uppstár, var forsiktigt och använd sunt fornuft. Kontakta Tanaka:s Återforsäljare om du behöver hjälp. Var särskilt uppmärksam pa avsnitt som foregas av foljande ord:

VARNING

formation som ar av största betydelse for att undvika allvarlig in personskada aller dödsfall.

VIKTIGT

Information av stor betydelse for att undvika personskada ell skada pa maskin och utrustning.

OBSERVERA

Information som ar viktig for att klargora en atgård och därmed undvika misstag.

VIKTIGT

Montera aldrig isär starthandtaget. Det finns risk for att rekylfjädern orsakar kroppsskada.

TEKNISKA DATA

Model	TBC-290/ STBC-290D/ DS	TBC-340/ TBC-340D/ DS	TBC-250PF/ PFD	TBC-270S/DS TBC-270SF	TBC-270PFS TBC-270PFDS TBC-270SFS
Motorstorlek (ml) 28 3	324 27 26,9
Tändstift	CHAMPION CJ6Y aller RCJ6Y aller likvärddigt			CHAMPION RCJ8Y aller likvärddigt	CHAMPION RCJ8 aller likvärddigt
Bränsletank (l) 0,70 0,5	50,67
Torvik (kg)	5,4/5,56 D...5,6/5,76	5,5/5,66 D...5,7/5,86	5,0 D...5,8	5,0 DS...5,7 SF...5,2	SFP....5,4 PFDS..6,1 PFS....5,2
Ljudtrycksnivå LpA (dB (A)) (EN27917)	95,0 D...95,5	94,5	92,5 D...91,8	97,5 DS...98,3 SF...97,5	92,0
Ljudeff ektnivå LwA (dB (A))	116112116
Vibrationsnivå (m/s2) (ISO7916)	2,6 4,1 3,5 5,6	5,4 5,2 3,7 7,1	2,6 3,3 3,7 6,3	270S/DS 5,8 2,1 5,7 3,2 4,5 3,1	270PFS 6,9 10,8 11, 2 6,7 3,9 2,6 4,4 7,0
Främre handtag Bakre handtag
Vänster handtag Höger handtag	2,4 2,5 1,9 2,0	1,8 2,1 2,5 2,9	1,6 2,7 2,0 5,0	4,6 2,3 3,4 2,0	270PFDS 5,5 3,9 6,4 3,6

OBSERVERA

Overensstammande buller- och vibrationsnivá har beräknats som den tidsvägda totalenergin for buller- och vibrationsnivaer under olika arbetsforhallanden med foljande tidfördeling: 1/2 tomgang, 1/2 körning.

• Ratt till andringar forbehalls.

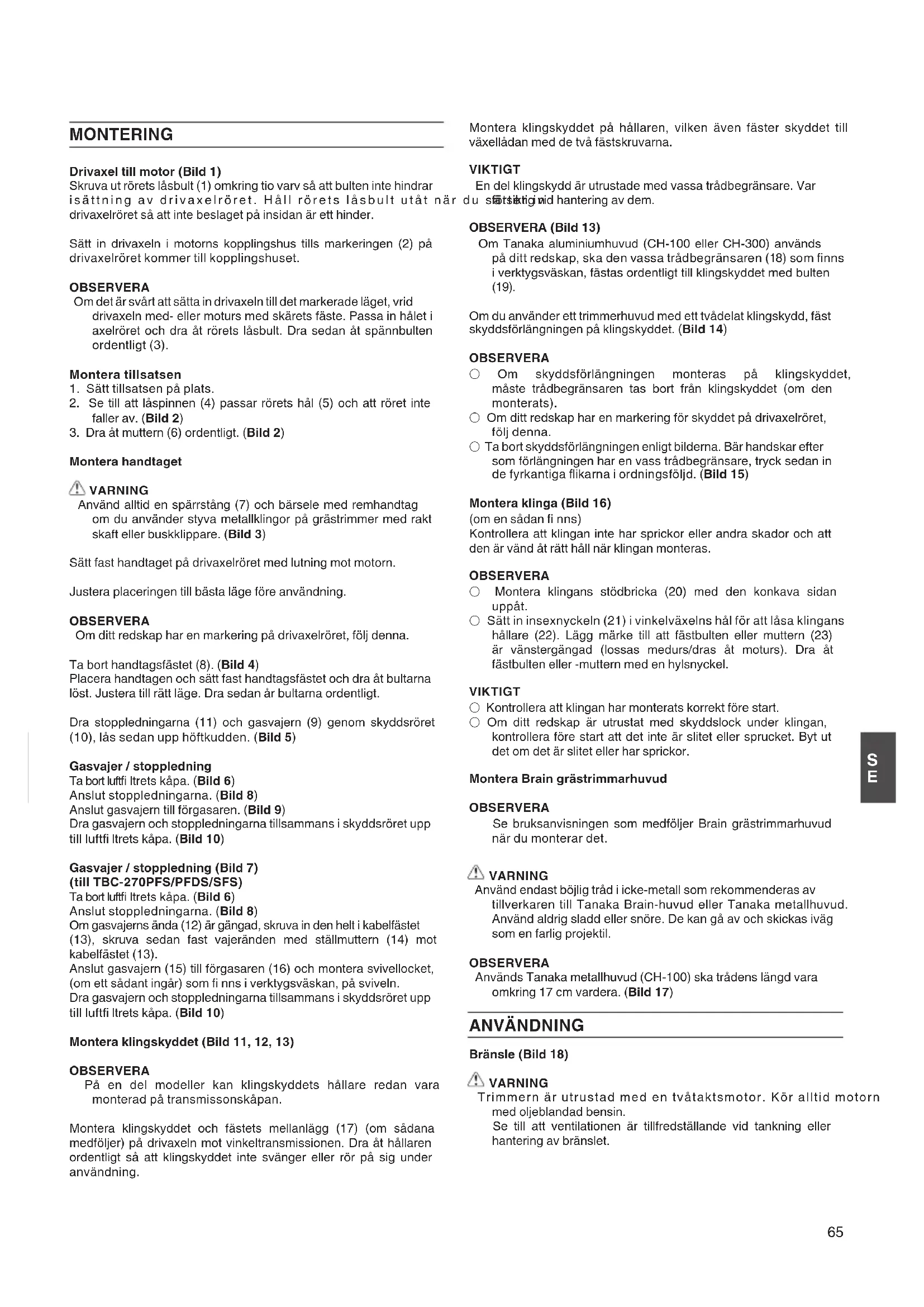

MONTERING

Drivaxel till motor (Bild 1)

Skruva ut rorets laspult (1) omkring tio varv sa att bulten inte hindrar isattning av drivaxelroret. Hall rorets laspult utat nardrivaxelroret sa att inte beslaget pa insidan ar ett hinder.

Satt in drivaxeln i motorns kopplingshus tills markeringen (2) på drivaxelroretkommen till kopplingshuset.

OBSERVERA

Omdet ar svart att satta in drivaxeln till det markerade laget, vrid drivaxeln med-ller moturs med skarets faste.Passa in halet i axelroret och dra at rorets lasbult.Dra sedan at spannbulten ordentligt (3).

Montera tillsatsen

1. Satt tillsatsen på plats.
2. Se till att laspinnen (4) passar rorets hal (5) och att roret inter faller av. (Bild 2)
3. Dra at muttern (6) ordentligt. (Bild 2)

Montera handtaget

WARNING

Använd alltid en spärstäng (7) och bärsele med remhandtag om du använder styva metallklingor på grästrimmer med rakt skaat eller buskllippare. (Bild 3)

Satt fast handtaget pa drivaxelreet med lutning mot motorn.

Justera placeringen till basta lage fore anvandning.

OBSERVERA

Om ditt redskap har en markering pa drivaxelroret, foljenna.

Placera handlagen och satt fast handtagsfastet och dra at bultarna lost. Justera till ratt lage. Dra sedan ar bultarna ordentligt.

Dra stoppledningarna (11) och gasvajern (9) genom skyddsröret (10), lás sedan upp höftkudden. (Bild 5)

Gasvajer / stoppledning

Ta bort luffi ltrets kapa. (Bild 6)

Anslut stoppledningarna. (Bild 8)

Anslut gasvajern till forgasaren. (Bild 9)

Dra gasvajern och stoppledningarna tillsammans i skyddsröret upp till luftfi Itrts kapa. (Bild 10)

Gasvajer / stoppledning (Bild 7)

(till TBC-270PFS/PFDS/SFS)

Ta bort luffi ltrets kapa. (Bild 6)

Anslut stoppledningarna. (Bild 8)

Om gasvajerns anda (12) ar gangad, skruva in den helt i kabelfastet (13), skruva sedan fast vajaranden med stallmuttern (14) mot kabelfastet (13).

Anslut gasvajern (15) till forgasaren (16) och montera svivellocket, (om ett sādant ingar) som fi nns i verktygsväkan, pa sviveln.

Dra gasvajern och stoppledningarna tillsammans i skyddsröret upp till luftfi Itrts kapa. (Bild 10)

Montera klingskyddet (Bild 11, 12, 13)

OBSERVERA

Pá en del modeller kan klingskyddets hällare redan vara monterad pá transmissonskåapan.

Montera klingskyddet och fästets mellanlägg (17) (om sādana medfoljer) på drivaxeln mot vinkeltransmissionen. Dra at hallaren ordentlich sa att klingskyddet inte svänger eller rör på sig under användning.

Montera klingskyddet pa hällaren, vilken även fær skyddet till vaxellådan med de två faktskruvarna.

VIKTIGT

En del klingskydd ar utrustade med vassa tradbegransare. Vando du sttigi mad hantering av dem.

OBSERVERA (Bild 13)

Om Tanaka aluminiumhuvud (CH-100 eller CH-300) anvands på ditt redskap, ska den vassa tradbegransaren (18) som finns i verktygsvaskan, fasas ordentligt till klingskyddet med bulten (19).

Om du anvanderettimmerhuvudmedttvadelatklingskydd,fast skyddsforlangningenpalkingskyddet.(Bild14)

OBSERVERA

Om skyddsforlangningen monteras pa klingskyddet, maste tradbegransaren tas bort fran klingskyddet (om den monterats).
Om ditt redskap har en markingsfor skyddet pa drivaxelroret, foljenna.
Ta bort skyddsforlangningen enligt bilderna. Bar handskar after som forlangningen har en vass tradbegransare,tryck sedan in de fyrkantiga flikarna i ordningsfoljd.(Bild 15)

Kontrollera att klingan inte har sprickor aller andra skador och att den ar vänd at ratt hall naring klingan monteras.

OBSERVERA

Montera klingans stodbricka (20) med den konkava sidan uppat.
Satt in insexyckeln (21) i vinkelvaxelns hal for att lasa klingans hallare (22). Lagg marke till att faspulten erer muttern (23) ar vanstergangad (lossas medurs/dras at moturs). Dra at faspulten erer-muttern med en hylsnyckel.

VIKTIGT

Kontrollera att klingan har monterats korrekt fore start.
Om ditt redskap ar utrustat med skyddslock under klingan, kontrollera fore start att det inte ar slitet ether sprucket. Byt ut det om det ar slitet ether har sprickor.

Montera Brain grästrimmarhuvud

OBSERVERA

Se bruksanvisingen som medfoljer Brain grästrimmarhuvud när du monterar det.

VARNING

Använd endast böjjig trád icke-metall som rekommenderas av tillverkaren till Tanaka Brain-huvud erer Tanaka metallhuvud. Använd aldrig sladd ell er snore.De kan g av och skickas ivag som en farlig projektil.

OBSERVERA

Anvands Tanaka metallhuvud (CH-100) skadens langd vara omkring 17 cm vardera. (Bild 17)

ANVÄNDNING

Bransle (Bild 18)

VARNING

Trimmern ar utrustad med en tvataktsmotor. Kor alltid motorn med oljeblandad bensin. Se till att ventilationen ar tillfredstallande vid tankning ell hantering av branslet.

Bransle

Anvand alltid 89-oktanig blyfri bensin.
Använd tvataktsolja aller en blandning mellan 25:1 och 50:1, angäende mangd se uppgift på oljefl askan aller fräga en Tanaka-Äterförsäljare.
Om originalolja inte finns anvand en olja av hog kvalitet med tillsats av ett antioxidationsmedel och uttrycklig markning for anvandning i tvataktsmotorer (JASO FC GRADE OIL erer ISO EGC GRADE). Anvand inte olja av typ BIA erer TCW (avsedd for vattenkylda tvataktsmotorer).
Anvand aldrig motorolja (10 W/30) erler spilloja.
Blanda alltid bensin och olja i en separat ren behallare.

Borja alltid med att fylla i halva mangden bransle, lagg sedan till hela mangden olja. Blanda (skaka) branslebandningen. Hll sedan i aterstende mangd bransle.

Blanda (skaka) branslebandningen ordentlich innan blandningen halls i bransletanken.

Branslepafylling

VARNING

Stanna alltid motorn vid branslepaflinyling.
Öppna tanklocker langsamt vid páfylling av bransle sa att eventuellt overtryck forsvinner.
Dra at tanklocker ordentligt after tankning.
- Flytta alltid trimmern minst 3m fran tankningsplatsen fore start av motorn.

Rengör runt tanklocket innan branslepäfylling for att Förhindra att smuts hamnar i tanken. Se till att branslet ar ordentligt blandat före tankning genom att skaka behällaren.

Start (Bild 19, 20)

VIKTIGT

Kontrollera fore start att skartillsatsen inte ror vid nagonting.

1. Skjut tandningsomkopplaren (24) till lage ON. (Bild 19, 20)
2. Tryck på handpumpen (27) flera gänger sa att bransle flyter genom pumpen eller returledningen. (om en sadan fi nns) (Bild 21, 22)
3. Tryck ner sakerhetsutlosaren (25) (om en sadant finns), dra i gasreglaget och skjut laset (26), slapp forst gasreglaget langsamt, sedan sakerhetsutlosaren. Detta laser gasspjallet i startlaget.
4. Stall in chokereglaget i laget CLOSED (28).(Bild 21, 22)
5. Dra snabbit i startsnörets handtag. Var noga med att halla fast handtaget i handen sa att det inte slapps tillbaka.
6. Om motorn startar, ställ tillbaka chokereglaget till laget RUN (öppen). Dra kraftfullt i starthandtaget en gäng till.

OBSERVERA

Om motorn inte startar upprepamoment 2 till 5.

1. Dra gasreglaget tills gasreglagets las slapper nar motorn startat. Varmkor motorn i cirka 2-3 minutes innan den belastas.

Klippning (Bild 23, 24, 25, 26)

Kor motorn med over 6500 varv vid klippning. Körning på lågt varvtal langre perioder kan slita ut kopplingen i fortid.
Klipp graset fran hoger till vander.
Den roterande klingan kastas tillbaka när den stöter på ett hört foremål.

Detta kan orsaka en farlig och kraftig motreaktion pa redskapet och for anvandaren. Denna reaktion kallas kast. Anvandaren kan da tappa kontrollen over redskapet och orsaka allvarliga eller livshotande skador. Kast forekomer oftare i omraden dar det ar svart att se materialet som sca trimmas.

Bär selen enligt bilden (om en sādan finns). Klingar roterar moturs, använd därfor redskapet fran höger till vänster for eff ektivare klippning. Häll askádare pa minst 15 m avständ.

OBSERVERA

Vid nödfall, tryck på snabbstoppknappen eller dra i nödstoppet (om ett sádant finns). (Bild 25)

VARNING

Om skärtillsatsen stöter mot stenar eller liknande, stoppa motorn och kontrollera att tillsatsen och andra delar ar oskadade. Om gräs ellerGRENAS fastnat runt tillsatsen, stoppa motorn och tillsatsen och ta bort dem.

Stopp av motor (Bild 27)

Minska motorns hastigeh och kör på tomgang nagra minuteser, stäng sedan av tandåset (24).

VARNING

Skartillsatsen kan orsaka skada nar den fortssatter rotera after att motom har stannatller gasreglaget slappts. Se alltid till att skartillsatsen har stannat innan du satter ned redskapet nar den har stangts av.

UNDERHÄLL

ANORDNINGAR OCH SYSTEMEN FÖR EMISSIONSKONTROLL FÄR UNDERHALLAS, BYTAS ELLER REPARERAS AV EN VERKSTAD FÖR MOTORVERSKAD ELLER INDIVIDER.

Skartillsatsen kan rotera under forgasarjustering.
- Starta aldrig motorn utan att kopplingskapan och roret sitter pa plats! Kopplingen kan annars lossa och orsaka personskador. I forgasaren blandas branslet med luft. Nar motorn testkors vid fabriken gors en grundlaggande justering av forgasaren. Ytterligare justering kan komma att behovas med hansyn till klimat och hojd. Forgasare har bara en justeringsmogljighet:

Kontrollera att luftfiltret ar rent. Vid korrekt inställt tomgangsvarvatal roterar inte skartillsatsen. Om justering ar nödvändig vrid T-skruven medurs med motorn igang tills skartillsatsen börjar rotera. Vrid skruven därefter moturs tills skartillsatsen slutar att rotera. Rätt tomgangsvarvatal har uppnàts nar motorn gär jämnt i alla lagen pa ett varvatal som ar lagre an det dä skartillsatsen börjar rotera.

Kontakta en Tanaka-Äterförsäljare om skärtillsatsen fortfarande roterar after justeringen.

OBSERVERA

Standardtomgang ar 2500-3000 varv.
( TBC-290/D/S/DS, TBC-340/D/S/DS)

Standardöppninger (Äterställning) für H-skruv frän lätt fasp lage, är enligt foljande. (Om sādan finns)

	TBC-290/D/S/DS, TBC-340/D/S/DS
H-SKRUV	1%

Pä en del modeller som saljs i områden med stränga regler for avgasutslapp kan högt erller lagt varvtil pa forgasare inte justeras. Sādan justering kan medfora att motorn öppnas utanfor gräsen for tillatna utslapp. För dessa modeller arinstalling av tomgangsvarvtil den enda justering som kan góras.
For modeller som ar utrustade med installingn av lagt ell er hegt varvthal har forgasaren forinstalts i fabriken. Finjusteringar kan optimera prestanda beroende pa klimat, hojd osv. Vrid aldrig justerskruvarna mer an 90 grader at gangen, eftersom motorn kan skadas av felaktig installingn. Om du inte ar bekant medenna typen av installingngar, kontakta en Tanaka-aterforsalgare.

WARNING

Skartillsatsen fár under inga omständigheter rotera nar motorn gár på tomgang.

Luftfi ltre rre ngoras fr aan damm och smuts for att undvika:

Felaktig forgasarfunktion
Startsvarigheter
E ffektsnanking
Onodigt slitage av motordelar
Onormal bransleforbrukning

Rengör fi Itrét dagligen ell er oftare om redskapet anvands paski specielt dammiga arbetsomräden.

Ta bort luftfiltrets kapa och filret (29). Tvatta filret i varmt tvalvatten. Kontrollera att filret ar torrt innan det moneras. Ett luftfilter som har anvands lange kan inte rengoras helt och hallet. Det bor dafür porbytas ut mot ett nytt med jämna mellanrum. Ett skadat filter maste alltid bytas ut.

Töm ut allt brändsle ur brändsletanken och ta bort brändsleftilretts slang fran tanken. Dra ut filtrerelementet ur hällaren och tvätta det i varmt tvålvaivatten.

Skolj filtrt noggrant tills alla spar att tvattmedel forsvunnit. Klam, vrid inte, ut överskottsvatten och lát elementet torka.

OBSERVERA

Om fi Itrt blivit hart av for mycket smuts, byt ut det.

Tändstift (Bild 31)

Tändstiftet paverkas av:

Felaktig forgasarinstallning
Felaktig branslebandning (for mycket olja i bensinen)
Smutsigt luftfilter
Svara arbeitsforhallande (t.ex. kyla)

Dessa faktorer orsakar belaggning på tändstiftets elektroder som kan leda till motorstörningar och startproblem. Om motorn lämnar lag effekt, är svärstarted eller går ojemnt på tomgang sa kontrollera alltid tändstiftet forst. Om tändstiftet ar smutsigt rengör och kontrollera elektrodavstandet. Justera om nödvändigt. Ratt avstand er 0,6 mm. Tändstiftet ska bytas after ca 100 timmars körning eller tidigare om elektroderna ar kraftigt avbrända.

OBSERVERA

I vissa områden kraver lagen användning av resistortändstift for att dampa storstrånning. Omenna maskin var utrustad med resistortändstift använd sama typ av tandstift vid byte.

Ta bort ljuddämparen och rensa sedan bort eventuellt sot som sitter på avgaskanalen eller ljuddämparingangen after 100 timmars användning.

Cylinder (motorkylning) (Bild 33)

Motorn ar luftkyld och luft maste cirkulera fritt runt motorn och kylfl ansarna pa cylindern for att forhindra overhettning.

After var 100:e driftstimme aller en gäng om aret (oftare om sa kravs)
ska flansar och motorns yttre ytor rengoras fran damm, smuts och olja eftersom sadant kan orsaka forsamrad kylningsfornaga.

OBSERVERA

Kör inte motornutan motorkåapanllerljuddamparskyddet eftersom detta orsakar overhettning och skada på motorn.

Vinkelväxel (Bild 34)

Kontrollera vinkelväxelsn smörjmedensniva var 50 timme i drift genom att ta bort pafyllningshalets plugg pa vinkelväxels sida. Om inte smörjmedel ar synligt pa kugghulen, fyll vaxeln till 3/4 med litiumbaserat smörjmedel av hog kvalitet. Fyll inte helt.

Klinga (Bild 35)

VARNING

Bär skyddshandskar vid hantering uller underhall p klingan.

Anvand en vass klinga. En slo klinga karvar och kastar oftare.
Ersatt faspmuttern om den ar skadad eller svar att dra at.
Byt ut klingan mot en som rekommenderas av Tanaka, med ett 25,4 mm faskhal.
Installera klingan (31) med den markta sidan uppat. En 4-tandad klinga (30) kan monteras pa bada sidorna.
Använd ratt klinga enligt det arbete du sca utföra.
Anvand lampliga verktyg vid byte av klinga.
Nar skarytorna blir sloa, slipa klingan enligt bilden. Felaktig slipning kan orsaka kraftiga vibrationer.
Anvand inte klingor som ar bojda, spruckna aller som ar skadade pa annat satt.

OBSERVERA

Vid slipning ar det viktigt att den ursprungliga formen vid kuggens nedre del bibehalls for att undvika sprickor.

Underhällsschema

Nedan följer nagra allmanna underhallsinstruktioner. Forytterligare information var god kontakta en Tanaka-aterforsäljare.

Dagligt underhäll

Rengor maskinen utvändigt.
Kontrollera att barselen ar oskadad.
Kontrollera att klingskyddet inte ar skadat. Byt ut skyddet om det ar skadat eller sprucket.
Kontrollera att skartillsatsen ar korrekt centerad, vass och utan sprickor. En obalanserad skartillsats orsakar kraftiga vibrationer som kan skada eheten.
Kontrollera att skartillsatsens mutter ar ordentligt atdragen.
Kontrollera att klingans transportskydd ar oskadat och att det sitter ordentlich.
Kontrollera att mutrar och skruvar ar ordentligt atdragna.

Veckounderhäll

Kontrollera startapparaten, specielt startsnore och returfjader.
Rengor tandstiftet utvändigt.
Ta ut det och kontrollera avstandet mellan elektroderna. Justera det till 0,6 mm aller byt tandstift.
Rengör kylflansarna på cylindern och kontrollera att luftintaget vid startapparaten in ar igensatt.
Kontrollera att vinkelväxeln har smörjmedel till 3/4.
Rengorluftfiltret.

Mänadsunderhäll

Skolj braansletanken med bensin.
Rengor forgasaren utvandigt och utrymmet runt den.
Rengor flakten och utrymmet runt den.
