Technische specificaties	Details
Type gereedschap	Draadloze schroevendraaier
Accuspanning	14,4 V
Accucapaciteit	3,3 Ah
Leegloopsnelheid	0-1.800 tpm
Maximaal koppel	30 Nm
Gewicht	1,5 kg
Afmetingen	Lengte: 220 mm, Hoogte: 210 mm
Aanbevolen gebruik	Meubelmontage, doe-het-zelf klussen
Onderhoud	Regelmatig schoonmaken, batterijstatus controleren
Veiligheid	Beschermbril dragen, vocht vermijden
Algemene informatie	2 jaar garantie, vervangingsonderdelen beschikbaar

Veelgestelde vragen - Sega EY3544 PANASONIC

Hoe laad ik de batterij van de Panasonic Sega EY3544 op?

Om de batterij op te laden, sluit u de meegeleverde oplader aan op de batterijconnector van het apparaat en steekt u deze in een stopcontact. Zorg ervoor dat het laadlampje brandt.

Wat moet ik doen als het apparaat niet aangaat?

Controleer of de batterij correct is opgeladen en geplaatst. Als het apparaat nog steeds niet aangaat, probeer het apparaat te resetten door de batterij enkele minuten te verwijderen.

Hoe maak ik de Panasonic Sega EY3544 schoon?

Gebruik een zachte, vochtige doek om de buitenkant van het apparaat af te vegen. Vermijd het gebruik van schurende reinigingsmiddelen of oplosmiddelen.

Het apparaat maakt een abnormaal geluid. Wat moet ik doen?

Als het apparaat een abnormaal geluid maakt, zet het dan onmiddellijk uit en controleer of er obstructies in de mechanismen zijn. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Welk type batterij gebruikt de Panasonic Sega EY3544?

De Panasonic Sega EY3544 gebruikt een lithium-ion batterij. Zorg ervoor dat u alleen batterijen gebruikt die door de fabrikant worden aanbevolen.

Hoe weet ik of de batterij vervangen moet worden?

Als de batterijduur aanzienlijk afneemt of als het apparaat niet meer goed werkt ondanks een volledige lading, is het misschien tijd om de batterij te vervangen.

Is er garantie op de Panasonic Sega EY3544?

Ja, de Panasonic Sega EY3544 wordt doorgaans geleverd met een garantie van 2 jaar. Controleer de garantiedetails die bij uw product zijn geleverd.

Hoe neem ik contact op met de klantenservice van Panasonic?

U kunt contact opnemen met de klantenservice van Panasonic via hun officiële website of door het telefoonnummer te bellen dat in de gebruikershandleiding staat.

GEBRUIKSAANWIJZING Sega EY3544 PANASONIC

Lees deze gebruiksaanwijzing aandachtig door voor u het apparaat in gebruik neemt en bewaar de gebruiksaanwijzing voor eventuele naslag.

Nederlands: Badzijde 30

Español: Página 36

Dansk: Side 42

Svenska: Sid 48

Norsk: Side 54

Suomi: Sivu 60

Lees de 'Veiligheidsaanwijzingen' en de volgende voorschriften door alvorens gebruik.

I. EXTRA VELIGHEIDS-VOORSCHRIFTEN

1) Houd uw handen uit de buurt van het zaaggedeelte en het zaagblad. Pak altijd de geïsoleerde gedeelten vast.

Als u de zaag met beide handen vastpakt, kunt u zich niet snijden aan het zaagblad.

2) Houd het werkstuk nooit in uw handen en leg het ook niet op uw benen.

Het is belangrijk dat het werkstuk goed wordt ondersteund om een gevaarlijke situatie te voorkomen.

3) Houd het gereedschap bij de geïsoleerde grepen vast bij het uitvoeren van werkzaamheden waarbij het zaagblad in contact zou kunnen komen met verborgen bedrading.

Bij contact met bedrading die onder spanning staat zullen de blootgestelde metalen delen van het gereedschap ook onder spanning komen te staan met een elektrische schok voor de persoon die het gereedschap bedient tot gevolg.

4) Dit gereedschap is altijd klaar voor gebruik. U hoeft geen stekker in een stopkontakt te steken en andere aansluitingen te maken. Houd het gereedschap derhalve uit de buurt van kinderen.

5) Draag altijd gezichtsbescherming of een veiligheidsbril met zijkleppen. Een normale bril of zonnebril is GEEN veiligheidsbril.

6) Wanneer dit gereedschap wordt gebruikt voor het bewerken van hout in een gesloten ruimte (binnenshuis), moet u altijd een stofmasker dragen.

7) Vermijd tegen nagels aan te stoten. Controleer het werkstuk op nagels en verwijder deze voordat u begint.

8) Gebruik het gereedschap niet voor een werkstuk dat te groot is.

9) Controleer of er voldoende vrije rondom het werkstuk is voordat

u begint, zodat het zaagblad niet tegen de vloer, werkbank e.d. stoot.

10) Houd het gereedschap stevig vast.

11) Zorg dat het zaagblad niet in contact is met het werkstuk voordat u het gereedschap inschakelt.

12) Houd uw handen uit de buurt van de bewegende onderdelen.

13) Raak het zaagblad en het werkstuk niet meteen na het werken aan; de onderdelen kunnen heet zijn en u zou zich kunnen verbranden.

14) Maak geen zwaaiende beweging met de reciprozaag.

15) Gebruik geen zaagbladen die vervormd of gescheurd zijn.

16) Gebruik geen zaagbladen die niet voldoen aan de specificaties die in deze handleiding zijn vermeld.

17) Neem de accu uit het gereedschap voordat u het zaagblad vervangt, afstellingen uitvoert of andere onderhoudswerkzaamheden verricht.

18) Draag oorbeschermers wanneer u het apparaat gedurende langere tijd achtereen gebruikt.

II. OPBOUW

⚠ WAARSCHUWING

Om letsel te voorkomen, moet u altijd de accu verwijderen voordat u het zaagblad vervangt.

Uitkiezen van het zaagblad

De zaagbladklemmof kan gebruikt worden met elk universeel reciprozaagblad met een 1/2-inch schacht. Zorg dat u een zaagblad gebruikt van het juiste type en met de juiste lengte.

Kies een lengte die over de volledige slag langer is dan de schoen en uw werkstuk. Gebruik geen zaagblad dat korter is dan 90 mm aangezien deze niet over de volledige slag langer is dan de schoen.

Aanbrengen en verwijderen van het zaagblad

LET OP:

Verwijder voor gebruik altijd alle splin-

ters en andere verontreinigingen die aan het zaagblad, de zaagblad-klem en/of het schuifstuk vastkleven. Indien dit niet wordt gedaan, kan het zaagblad niet goed vastgezet worden, met letsel tot gevolg.

Afhankelijk van het werk dat u gaat doen, kan het zaagblad met de tanden omhoog of omlaag worden aangebracht. Controleer voordat u het zaagblad aanbrengt of de zaagbladklemmof in de open-positie is. Als de zaagbladklemmof in de gesloten-positie is, draait u de mof naar de open-positie tot deze vastklikt.

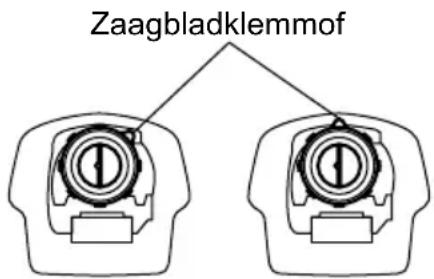

Open-positie Gesloten-positi

Steek het zaagblad in de zaagblad-klem totdat het zaagblad op de plaats vastklemt en de klemmof ronddraait. Wanneer de klemmof ronddraait, zit het zaagblad vast. Zorg dat het zaagblad stevig vastzit en geblokkeerd is. Als de zaagbladklem niet goed blokkeert, moet u het gereedschap door een vakman laten nakijken.

Zaagblad

Als u het zaagblad niet ver genoeg naar binnen steekt, kan het zaagblad tijdens het gebruik plotseling naar buiten komen. Dit kan in een bijzonder gevaarlijke situatie resulteren.

Om het zaagblad te verwijderen, draait u de zaagbladklemmof zo ver mogelijk in de richting van de pijl (rechtsom gezien van voren). Het zaagblad kan verwijderd worden en de zaagbladklemmof staat vast in de open-positie.

Wees voorzichtig wanneer u de hete zaagbladen na gebruik vastpakt.

Zaagbladklemmof

Als u het zaagblad verwijdert zonder dat u de zaagbladklemmof volledig hebt rondgedraaid, is het mogelijk dat de mof niet vastzit. Draai in dit geval de zaagbladklemmof volledig rond, waarna u de mof in de open-positie vastzet.

Onderhoud van de zaag- bladklem

Maak de zaagbladklemmof na gebruik schoon en droog.

Smeer de zaagbladklemmof regelmatig met een droog smeermiddel. Bij gebruik van een nat smeermiddel kunnen er stof en andere verontreinigingen aan de klemmof vastkleven met een defecte werking van de zaagbladklem tot gevolg.

III. BEDIENING

Houd het gereedschap bij de geïsoleerde grepen vast bij het uitvoeren van werkzaamheden waarbij het zaagblad in contact zou kunnen komen met verborgen bedrading. Draag altijd gezichtsbescherming of een veiligheidsbril met zijkleppen.

Afstellen van de schoen

Als het zaagblad niet meer goed zaagt op een bepaalde plaats langs de zaagrand, moet u de schoen verplaatsen om een scherp, ongebruikt gedeelte van de zaagrand te gebruiken. Op deze wijze wordt een langere levensduur van het zaagblad verkregen. Om de schoen te verplaatsen, draait u de schoenblokkeerhendel naar links en schuift de schoen dan naar voren of achteren tot de gewenste positie. Draai de hendel vervolgens naar rechts om de schoen stevig vast te zetten.

Schoenblokkeerhendel

Schoen

Werking van de schakelaar

⚠ LET OP:

Voordat u de accu in het gereedschap aanbrengt, dient u te controleren of de trekschakelaar juist werkt en ook weer naar de "OFF" stand terugkeert wanneer deze wordt losgelaten.

Schakelaarblokkeerhendel

Om te voorkomen dat de trekschakelaar per ongeluk wordt bediend, is er een blokkeerhendel aangebracht. Zorg dat de trekschakelaar altijd geblokkeerd is wanneer u het gereedschap draagt of opbergt, om te voorkomen dat het gereedschap per ongeluk in werking wordt gesteld.

Om de motor te starten, drukt u op de blokkeerhendel en bedient dan de trekschakelaar.

⚠ WAARSCHUWING:

Om letsel te voorkomen moet u uw handen uit de buurt van het zaagblad en andere bewegende onderdelen houden.

Starten en stoppen

Pak de handgreep van het gereedschap stevig vast. Druk op de blokkeerhendel; deze hendel kan vanaf de linker- of de rechterkant van het gereedschap worden ingedrukt. Bedien vervolgens de trekschakelaar om het gereedschap te starten.

Om het gereedschap te stoppen, laat u

de trekschakelaar los. Laat het gereedschap volledig tot stilstand komen voordat u het zaagblad uit een gedeeltelijk doorgezaagd werkstuk verwijdert of voordat u het gereedschap neerlegt.

Regelen van de snelheid met de trekschakelaar

Deze reciprozaag heeft een trekschakelaar met snelheidsregeling. U kunt de zaag op elke snelheid gebruiken vanaf 0 slagen per minuut tot volle snelheid. Start het gereedschap altijd voordat u dit in contact brengt met het werkstuk. Om de snelheid te variëren, hoeft u enkel harder of minder hard aan de schakelaar te trekken. Hoe harder u aan de schakelaar trekt, hoe hoger de snelheid is.

Werkprocedure

Voordat u het gereedschap in contact brengt met het materiaal, moet u de handgreep stevig vastpakken en de trekschakelaar aanzetten. Zaag eerst op lage snelheid en verhoog dan de snelheid geleidelijk. Bij het zagen naar een materiaal in, of bij harde materialen die niet vanaf de rand gezaagd kunnen worden, moet u eerst een begingat boren dat groter is dan het breedste gedeelte van het zaagblad.

LET OP:

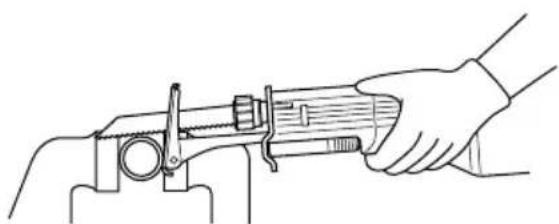

• Druk de schoen tijdens het werken altijd stevig tegen het werkstuk. Als de schoen niet stevig tegen het werkstuk aangedrukt wordt gehouden, kunnen er sterke trillingen en/of draaiingen zijn, waardoor het zaagblad gevaarlijk heen en weer beweegt.
• Draag altijd handschoenen bij het snijden van metaal om uw handen te beschermen tegen rondvliegende metaalsplinters.
• Gebruik een geschikt koelmiddel (snijolie) bij het snijden van metaal. Dit om vroegtijdige slijtage van het zaagblad te voorkomen.
• Als u het gereedschap ononderbroken gebruikt totdat de accu leeg is, moet u het gereedschap ongeveer 15 minuten laten rusten voordat u doorgaat met het gebruik met een verse, opgeladen accu.

Druk de schoen stevig tegen het werk- stuk. Laat het gereedschap niet stuiten. Breng het zaagblad licht in contact met het werkstuk. Maak eerst een begingroef op lage snelheid. Gebruik daarna een hogere snelheid om door te zagen.

Goed gebruik van de accu Ni-MH accu(EY9251))

Laad de Ni-MH accu volledig op voordat u hem opbergt. Op deze manier kunt u de levensduur van de accu aanzienlijk verlengen.

De optimale omgevingstemperatuur is tussen 0°C (32°F) en 40°C (104°F). Als de accu wordt gebruikt terwijl de temperatuur van de accu lager is dan 0°C (32°F), kan het voorkomen dat het elektrisch gereedschap niet goed functioneert. In dit geval laadt u de accu eerst volledig op om van goed functioneren zeker te zijn.

Wanneer de accu niet wordt gebruikt, dient u deze uit de buurt van metalen voorwerpen te houden zoals paperclips, munten, sleutels, nagels, schroeven of andere kleine metalen voorwerpen die de aansluitpunten van de accu met elkaar in contact kunnen brengen.

Wanneer de aansluitpunten van de accu worden kortgesloten, kan dit resulteren in vonken, brandwonden of zelfs brand.

Gebruik de machine alleen in een goed geventileerde ruimte wanneer deze wordt gebruikt op een Ni-MH-accu.

Levensduur van de accu

De levensduur van de oplaadbare accu is niet onbeperkt. Udient een nieuwe accu aan te schaffen indien de gebruikstijd na de accu geladen te hebben aanzienlijk korter wordt.

OPMERKING:

De capaciteit per lading is korter bij gebruik onder extreem hete of koude omstandigheden.

Recyclen van de accu

ATTENTIE:

Om het milieu te beschermen en nogmaals bruikbare materialen te recyclen, dient u de accu naar een hiervoor bestemd inzamelpunt te brengen.

Bij dit produkt zijn batterijen geleverd. Wanneer deze leeg zijn, moet u ze niet weggooien maar inleveren als KCA.

Opladen

OPMERKING:

Laad een nieuwe accu, of een accu die u voor een lange tijd niet heeft gebruikt, ca. 24 uur op voor het verkrijgen van een optimale gebruikstijd.

Acculader (EY0110)

1. Steek de lader in een stopcontact,

OPMERKING:

Wanneer de stekker in het stop- contact wordt gestoken, kunnen er vonken zijn, maar dit is niet gevaarlijk.

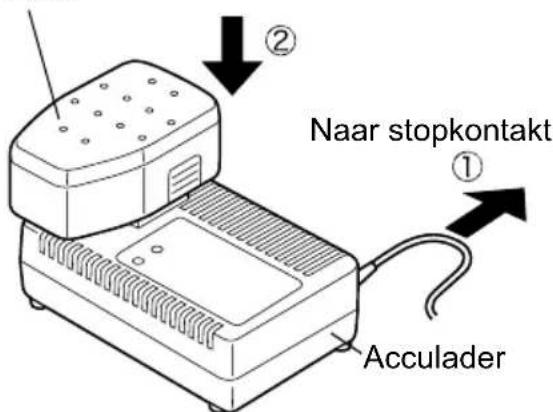

1. Plaats de accu goed in de lader. Accu

② Naar stopkontakt ① Acculader

1. De laadindicator licht op tijdens het laden. Wanneer de accu is geladen, wordt automatisch een interne elektronische schakeling geactiveerd die voorkomt dat de accu wordt overladen.

- Wanneer de accu warm is, zal deze niet worden opgeladen (bijvoor -beeld direct na intensief gebruik). De oranje standby-indicator blijft

branden tot de accu is afgekoeld. Vanaf dat moment wordt de accu automatisch opnieuw geladen.

1. Wanneer het opladen is voltooid, zal de laadindicator snel groen gaan knipperen.

2. Als de accu koud of als de accu gedurende langere tijd niet is gebruikt, zal de laadindicator branden. In dit geval is de tijd die vereist is om de accu volledig op te laden langer dan de standaard oplaadtijd.

• Als een volledig opgeladen accu opnieuw in de acculader wordt geplaatst, zal het oplaadlampje oplichten. Na enkele minuten kan het oplaadindicatielampje snel gaan knipperen om aan te geven dat het opladen is voltooid.

1. Als het oplaadindicatielampje niet onmiddellijk oplicht nadat de lader is ingestoken, of als na de normale oplaadtijd het lampje niet dooft, roep dan

de hulp in van een erkende dealer.

OPMERKING:

• Laat een koude accu (kouder dan 5°C (41°F)), voordat deze wordt opgeladen in een warme omgeving, eerst minimaal een uur in deze ruimte liggen om op temperatuur te komen. Anders is het mogelijk dat de accu niet volledig wordt opgeladen.
• Laat de lader afkoelen wanneer u meer dan twee accu's na elkaar oplaadt,
• Steek uw vingers niet in de contactopening wanneer u de lader vastpakt.

⚠ WAARSCHUWING:

• Gebruik geen stroom van een motor-generator.
  Dit om beschadiging van de lader en brand of letsel te voorkomen.
• Voorkom dat de ventilatiegaten van de lader en de accu worden bedekt.

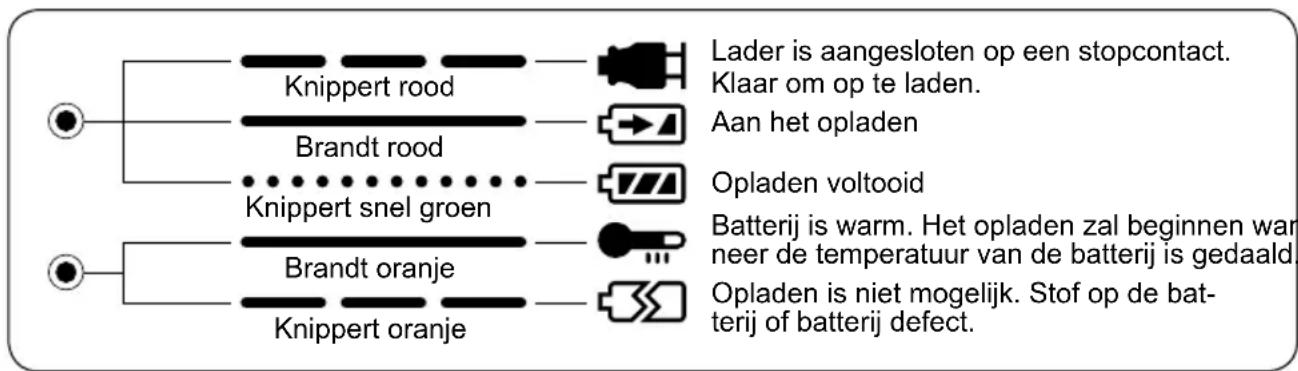

IV. INDICATORS

V. ACCESSOIRES

LET OP:

Om letsel te voorkomen, mag u de accessoires en hulpstukken uitsluitend gebruiken voor de doeleinden waarvoor deze zijn ontworpen.

Neem contact op met uw plaatselijke servicecentrum voor nadere bijzonderheden betreffende de accessoires.

Model EY3544
Motor Gelijkstroommotor 18 V
Lengte van slag 23mm (7/8")
Aantal slagen per minuut 0 ~ 2700 apm
Type zaagbladschacht 13 mm (1/2")	universeel reciprozaagblad
Totale lengte 491 mm (19 - 5/16")
Gewicht (met accupack) 3,9 k	g, (8,7 lbs)

ACCUPACK

Model EY9251
Opslag batterijen Ni-MH batterijen
Voltage batterijen 18 V gelijkstroom (1,2 V × 15 cellen)

ACCULADER

Model EY0110
Toelaatbaar vermogen Zie het specificatieplaatje op de onderkant van de acculader.
Gewicht 0,78 k		g, (1,72 lbs)
Laadtijd		7,2V 9,6	V 12V	15,6V 18V	24V
	1,2Ah	EY9065	EY9080	EY9001
		EY9066	EY9086	EY9006
		20 min.
	1,7Ah		EY9180	EY9101
			EY9182
		25 min.
	2,0Ah	EY9168		EY9106	EY9136		EY9117
		30 min.		30 min.			60 min.
	3,0Ah			EY9200	EY9230		EY9210
				45 min.			90 min.
	3,5Ah			EY9201	EY9231	EY9251
				55 min. 65 min

OPMERKING:

In deze tabel zijn mogelijk modellen opgenomen die niet in de handel verkrijgbaar zijn. Zie de catalogus.
