KÄYTTÖOHJE Sega EY3544 PANASONIC

Akkukäyttöinen pistosaha

Lue ohjeet huolella ennen laitteen käyttöönottoa ja säilytä tämä käyttöohje tallessa tulevaa tarvetta varten.

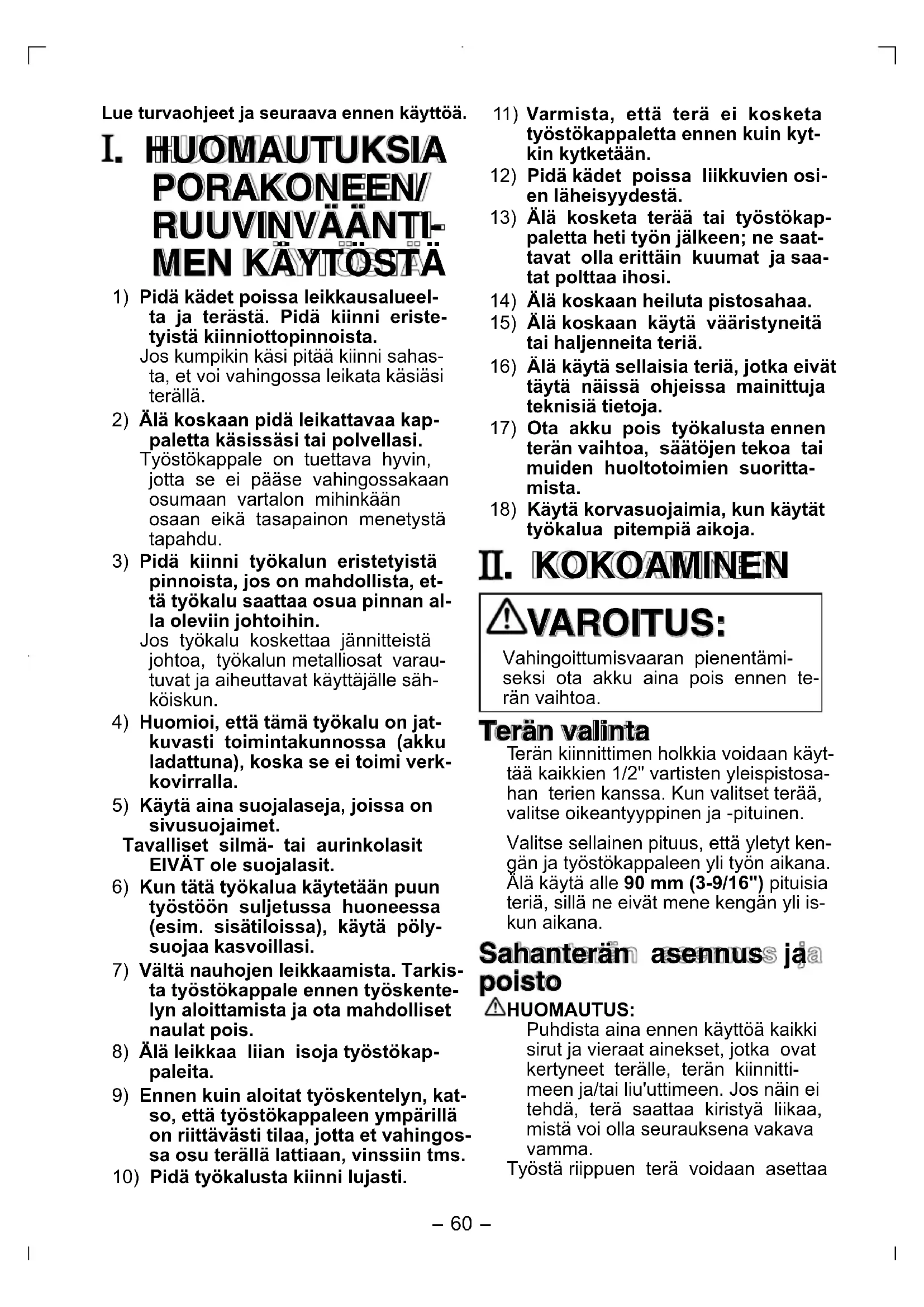

Lue turvaohjeet ja seuraava ennen käyttöä.

I. HUOMAUTUKSIA PORAKONEEN/ RUUVINVÄÄNTI- MEN KÄYTÖSTÄ

1) Pidä kädet poissa leikkausalueelta ja terästä. Pidä kiinni eristetyistä kiinniottopinnoista.

Jos kumpikin käsi pitää kiinni sahas- ta, et voi vahingossa leikata käsiäsi terällä.

2) Älä koskaan pidä leikattavaa kappaletta käsissäsi tai polvellasi.

Työstökappale on tuettava hyvin, jotta se ei pääse vahingossakaan osumaan vartalon mihinkään osaan eikä tasapainon menetystä tapahdu.

3) Pidä kiinni työkalun eristetyistä pinnoista, jos on mahdollista, että työkalu saattaa osua pinnan alla oleviin johtoihin.

Jos työkalu koskettaa jännitteistä johtoa, työkalun metalliosat varautuvat ja aiheuttavat käyttäjälle sähköiskun.

4) Huomioi, että tämä työkalu on jatkuvasti toimintakunnossa (akku ladattuna), koska se ei toimi verkkovirralla.

5) Käytä aina suojalaseja, joissa on sivusuojaimet.

Tavalliset silmä- tai aurinkolasit EIVÄT ole suojalasit.

6) Kun tätä työkalua käytetään puun työstöön suljetussa huoneessa (esim. sisätiloissa), käytä pöly-suojaa kasvoillasi.

7) Vältä nauhojen leikkaamista. Tarkista työstökappale ennen työskentelyn aloittamista ja ota mahdolliset naulat pois.

8) Älä leikkaa liian isoja työstökappaleita.

9) Ennen kuin aloitat työskentelyn, katso, että työstökappaleen ympärillä on riittävästi tilaa, jotta et vahingossa osu terällä lattiaan, vinssiin tms.

10) Pidä työkalusta kiinni lujasti.

11) Varmista, että terä ei kosketa työstökappaletta ennen kuin kytkin kytketään.

12) Pidä kädet poissa liikkuvien osi- en läheisyydestä.

13) Älä kosketa terää tai työstökappaletta heti työn jälkeen; ne saatavat olla erittäin kuumat ja saatat polttaa ihosi.

14) Älä koskaan heiluta pistosahaa.

15) Älä koskaan käytä vääristyneitä tai haljenneita teriä.

16) Älä käytä sellaisia teriä, jotka eivät täytä näissä ohjeissa mainittuja teknisiä tietoja.

17) Ota akku pois työkalusta ennen terän vaihtoa, säätöjen tekoa tai muiden huoltotoimien suoritta-mista.

18) Käytä korvasuojaimia, kun käytät työkalua pitempiä aikoja.

II. KOKOAMINEN

⚠️VAROITUS:

Vahingoittumisvaaran pienentämi- seksi ota akku aina pois ennen te- rän vaihtoa.

Terän valinta

Terän kiinnittimen holkkia voidaan käyttää kaikkien 1/2" vartisten yleispistosahan terien kanssa. Kun valitset terää, valitse oikeantyyppinen ja -pituinen.

Valitse sellainen pituus, että yletyt kengän ja työstökappaleen yli työn aikana. Älä käytä alle 90 mm (3-9/16") pituisia teriä, sillä ne eivät mene kengän yli iskun aikana.

Sahanteräm asennuss jaa poisto

⚠HUOMAUTUS:

Puhdista aina ennen käyttöä kaikki sirut ja vieraat ainekset, jotka ovat kertyneet terälle, terän kiinnittimeen ja/tai liu'uttimeen. Jos näin ei tehdä, terä saattaa kiristyä liikaa, mistä voi olla seurauksena vakava vamma.

Työstä riippuen terä voidaan asettaa

niin, että hammastettu puoli osoittaa ylös tai alas. Varmista aina terän asentamista varten, että terän kiinnittimen holkki on auki olevassa asennossa ennen sahan terän asettamista. Jos terän kiinnittimen holkki on kiinni olevassa asennossa, pyöräytä holkki auki olevaan asentoon niin, että se napsahtaa.

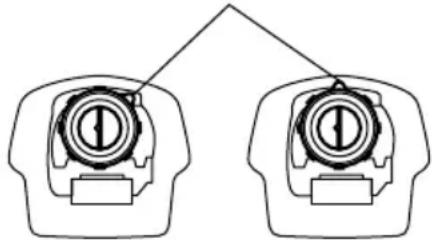

Terän kiinnittimen holkki

Aseta sahan terä terän kiinnittimeen niin, että se napsahtaa paikoilleen ja kiinnittimen holkki pyörähtää. Kun terän kiinnittimen holkki pyörähtää, sahan terä on kiinnittynyt. Varmista, että sahan terä on tiukasti paikallaan ja lukittu. Jos terän kiinnitin ei lukkiudu kunnolla, vie työkalu huollettavaksi ammattihenkilölle.

Terä

Jos sahan terää ei aseteta tarpeeksi syvälle, se saattaa irrota yllättäen käytön aikana. Tämä on erittäin vaarallista.

Pyöritä sahan terän irrottamista var- ten terän kiinnittimen holkki kokonaan nuolen suuntaan (myötäpäivään edestä katsottuna). Sahan terä voi- daan irrottaa ja terän kiinnittimen holkki on auki olevassa asennossa. Ole varovainen käsitellessäsi kuumia teriä käytön jälkeen.

Terän kiinnittimen holkki

Jos irrotat sahan terän pyörittämät- tä terän kiinnittimen holkkia koko- naan, holkki ei kenties kiinnity. Pyöri- tä tällöin terän kiinnittimen holkkia kokonaan ja varmista, että holkki kiinnittyy auki olevaan asentoon.

Terän kiinnittimen hoito

Pidä terän kiinnittimen holkki aina puhtaana ja kuivana käytön jälkeen. Voitele terän kiinnittimen holkki säännöllisesti kuivalla voiteluaineella. Märän voiteluaineen käyttö saattaa kerätä pölyä ja roskia ja aiheuttaa terän kiinnittimen epäkuntoon menemisen.

III. TOIMINTO

Pidä kiinni työkalun eristetyistä pinnoista, jos on mahdollista, että työkalu saattaa osua pinnan alla oleviin johtoihin.

Käytä aina suojalaseja, joissa on sivusuojaimet.

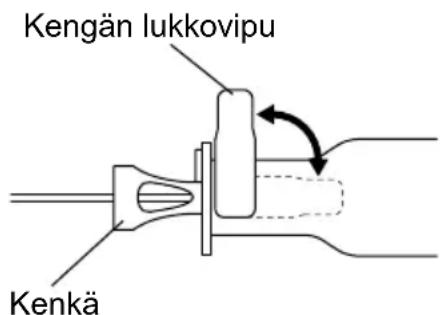

Säätökenkä

Kun terä menettää leikkaustehonsa jostakin kohtaa leikkausreunalta, aseta kenkä toiseen asentoon, jotta saadaan käyttöön leikkausreunan terävä, käyttämätön osa. Näin saadaan pidennettyä terän käyttöikää. Löysennä kengän uudelleen asettamista varten kengän lukkovipu vastapäivään ja siirrä kenkä eteenpäin tai taaksepäin haluttuun asentoon. Kiristä sitten vipu myötäpäivään, jotta kenkä kiinnittyy lujasti.

Kengän lukkovipu Kenkä

Kytkimen toiminta

HUOMAUTUS:

Ennen kuin asetat akun työkaluun, varmista aina, että laukaisinkytkin käynnistyy kunnolla ja palaa "OFF" asentoon, kun se vapautetaan.

Kytkimen lukkovipu

Jotta laukaisinkytkintä ei vedetä vahingossa, laitteessa on kytkimen lukkovipu. Varmista aina, että kytkin on lukittu, kun kannat työkalua tai panet sen säilöön, jotta saadaan estettyä sen vahingossa tapahtuva käynnistys.

Moottori käynnistetään painamalla kytkimen lukkovipua ja puristamalla sitten laukaisinkytkintä.

!VAROITUS:

Vahingoittumisvaaran välttämiseksi pidä kädet poissa terästä ja muista liikkuvista osista.

Aloitus ja lopetus

Työkalu käynnistetään ottamalla lu- jasti kiinni kahvasta. Paina kytkimen lukkovipua, jota voidaan painaa joko työkalun vasemmalta tai oikealta puo- lelta. Vedä sitten laukaisinkytkimestä.

Työkalu sammutetaan vapauttamalla laukaisin. Anna työkalun pysähtyä kokonaan ennen kuin irrotat terän osit-tain leikatusta työstökappaleesta tai panet työkalun maahan.

Nopeuden säätö laukaisin- kytkimellä

Pistosahassa on laukaisimessa nopeudensäätökytkin. Sitä voidaan käyttää millä tahansa nopeudella aina nolla iskusta per minuutti täyteen nopeuteen saakka. Käynnistä työkalu aina ennen kuin terä koskettaa työstökappaletta. Nopeutta muutetaan lisäämällä tai vähentämällä laukaisinkytkimen puristusvoimaa. Mitä kovemmin laukaisinta puristetaan, sitä suurempi nopeus.

Leikkausmateriaalit

Ennen kuin terä koskettaa työstökappaletta, ota kiinni kahvasta lujasti ja vedä laukaisimesta. Aloita leikkaaminen pienellä nopeudella ja lisää nopeutta vähitellen leikkauksen aikana. Kun leikataan kovia materiaaleja, joita ei voi leikata reunasta, poraa aloitusreikä, joka on suurempi kuin terän levein kohta.

⚠️HUOMAUTUS:

• Paina kenkää aina lujasti työstökappaletta vasten käytön aikana. Jos kenkä pidetään poissa työstökappaleesta käytön aikana, syntyy voimakasta värinää ja/tai kääntymistä, mikä aiheuttaa sen, että terä heittelehtii vaarallisesti.
• Kun leikkaat metallia, käytä aina kä- sineitä, jotta saat suojatuksi kätesi lenteleviltä kuumilta siruilta.
• Käytä aina sopivaa jäähdytysainetta (leikkausöljyä), kun leikkaat metalia. Jos näin ei tehdä, terä saattaa kulua pysyvästi.
• Jos työkalua käytetään jatkuvasti niin kauan, että akku tyhjenee, anna työkalun levätä 15 minuuttia ennen kuin työskentelyä jatketaan uudella akulla.

Paina kenkä lujasti työstökappaletta vasten. Älä anna työkalun heittelehtiä. Vie terä työstökappaleseen. Tee ensin alku-ura hitaalla nopeudella. Jatka leikkaamista sitten suuremmalla nopeudella.

Paristojem tarkoituksen-mukaista käyttöä varten

Ni-MH akkuyksikkö(EY9251)

Lataa Ni-MH akku täyteen toimintatehoon ennen varastointia varmistuaksesi akun mahdollisimman pitkästä käyttöiästä.

Käyttöympäristö: 0°C (32°F) - 40°C (104°F).

Jos akkuyksikköä käytetään alle 0°C (32°F) lämpötilassa, laitteessa saattaa ilmetä toimintahäiriöitä. Lataa tällöin akkua riittävän pitkä aika, jolloin se toimii taas normaalisti.

Kun akkua ei käytetä, pidä se pois- sa metalliesineiden kuten paperi- kiinnittimien, kolikoiden, avainten, naulojen, ruuvien tai muiden pien- ten metalliesineiden lähettyviltä, jot- ka saattavat aiheuttaa liitännän liitti- mestä toiseen.

Akkuliittimien saattaminen oikosulkuun saattaa aiheuttaa kipinöitä, palovammoja tai tulipalon.

Kun käytät Ni-MH akkua, varmista, että paikassa on hyvä ilmanvaihto.

Akun kestoikä

Kestoikä on lyhempi, jos lataus tapahtuu useammin, ja olosuhteet saattavat vaikuttaa kestoikään.

Jos käyttöikä on erittäin lyhyt kunnollisen latauksen jälkeen, vaihda akku uuteen.

HUOM!

Kun työkalua käytetään erittäin kylmissä tai kuumissa olosuhteissa, yksi lataus kestää lyhemmän ajan.

Akkujen kierrätys

HUOM:

Ympäristön suojelua ja materiaalien kierrätystä silmällä pitäen on varmistettava, että akku toimitetaan käyttöiän lopussa asianmukaiseen jätteiden käsittelykeskukseen.

Lataus

HUOM!

Kun lataat akkupakettia ensimmäistä kertaa tai pitkällisen säilytyksen jälkeen, lataa sitä noin 24 tunnin ajan, jotta akkujen koko kapasiteetti saadaan käyttöön.

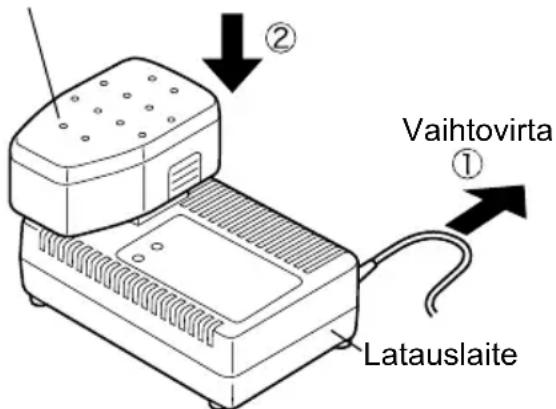

Latauslaite (EY0110)

1. Kytke laturin pistoke vaihtovirtaverkon pistorasiaan.

HUOM!

Kipinöitä saattaa syntyä, kun pisto - ke kytketään verkkoon, mutta tur- vallisuuden kannalta tässä ei ole mitään vaarallista.

1. Paina akku mahdollisimman syvälle latauslaitteeseen.

Akku

Vaihtovirta ① ② Latauslaite

1. Latauksen merkkivalo palaa latauk- sen aikana. Kun akku on ladattu, la- tauksen merkkivalo alkaa vilkkua nopeasti ja laitteen sisäänrakennet- tu kytkin katkaisee latauksen auto- maattisesti estäen ylilatautumisen.

- Latausta ei tapahdu, jos akku on liian lämmin. Oranssi valmiusvalo syttyy ja palaa siihen asti, kunnes akku jäähtyy. Lataus alkaa sitten automaattisesti. Latausta ei myöskään tapahdu, mikäli latauslaitteen tai akun liittimet ovat pölyiset tai akku on viallinen, jolloin oranssi merkkivalo syttyy.

1. Kun lataus on suoritettu, latauslamppu alkaa vilkkua nopeasti vihreänä.

2. Jos latauslamppu palaa, kun akku on liian kylmä tai kun sitä ei ole käytetty pitkään aikaan, akun latautuminen täyteen kestää kauemmin kuin tavallisesti.

- Jos kokonaan ladattu akku asetetaan uudelleen laturiin, latauslamppu saattaa syttyä palamaan. Muutaman minuutin kuluttua latauslamppu saattaa vilkkua nopeasti, mikä tarkoittaa, että lataus on valmis.

1. Jos latauslamppu ei syty välittömästi sen jälkeen, kun laturi on kytketty pistorasiaan tai jos lamppu ei sammu normaalin latausajan kuluttua, pyydä neuva valtuutetulta jälleenmyyjältä.

HUOM!:

- Kun kylmää akkua (alle 5°C (41°F)) ladataan lämpimässä paikassa, jätä akku paikkaan ja odota yli tunnin, jotta akku lämpenee ympäristön lämpötilan tasolle. Muuten akku ei latau-

du kokonaan.

• Anna akun jäähtyä ladatessasi kahta tai useampaa akkua peräkkäin.
• Älä missään tapauksessa työnnä sormiasi latauspesään.

⚠HUOMAUTUS:

- Älä käytä moottorin generaattoria

virtalähteenä.

Tämä voi vahingoittaa laturia ja aiheuttaa tulipalo- tai loukkaantumisvaaran.

- Älä peitä laturin tai akkuyksikön tuu- letusaukkoja.

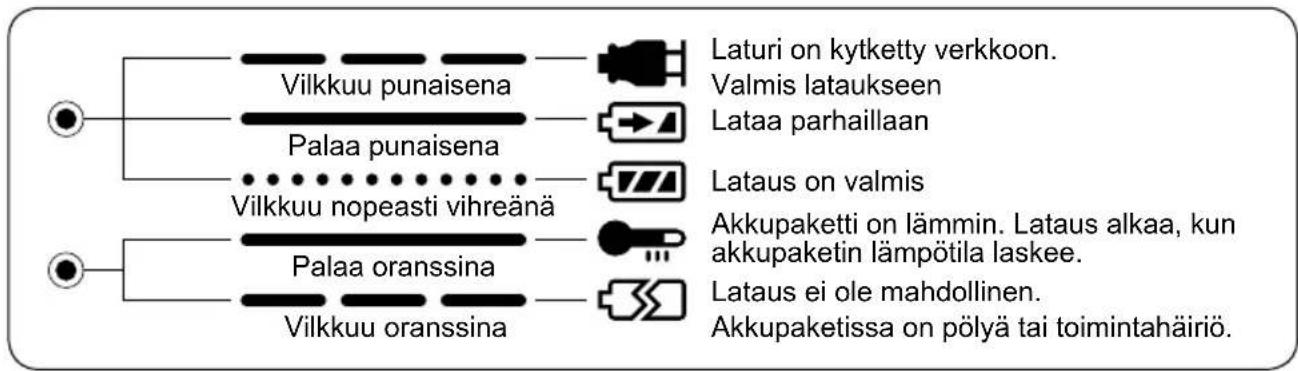

IV. MERKKIVALOT

V. LISÄLAITTEET

⚠HUOMAUTUS:

Loukkaantumisvaaran estämiseksi käytä lisäosia tai varusteita ainoastaan niille mainittuihin tarkoituksiin.

Jos tarvitset apua tai tarkempia tietoja näistä lisäosista, pyydämme ottamaan yhteyden paikalliseen huoltokeskukseen.

VI. TEKNISET TIEDOT

PÄÄLAITE

Malli EY3544
Moottori Tasavirtamoottori 18 V
Iskujen pituus 23mm (7/8")
Iskua per minuutti 0 ~ 2700 ipm
Terän varren tyyppi	13 mm (1/2") Yleispistosahan terä
Koko pituus	491 mm (19 - 5/16")
Paino (sis. akkupaketin)	3,9 kg, (8,7 lbs)

AKKUPAKETTI

Malli	EY9251
Akun säilytys	Ni-MH-akku
Akun jännite	18 V DC (1,2 V × 15 kennoa)

AKKULATURI

Malli		EY0110
Sähköarvot		Katso laturin pohjassa olevaa arvokilpeä.
Paino		0,78 kg, (1,72 lbs)
Latausaika		7,2V 9,6	V 12V 15,6V	18V 24V
	1,2Ah	EY9065	EY9080	EY9001
		EY9066	EY9086	EY9006
		20 min.
	1,7Ah		EY9180	EY9101
			EY9182
		25 min.
	2,0Ah	EY9168 EY9106 EY9136 EY911730 min. 30 min. 60 min.
	3,0Ah			EY9200 EY9230 EY921045 min. 90 min.
	3,5Ah			EY9201 EY9231 EY925155 min. 65 min.

HUOM!:

Taulukko saattaa sisältää malleja, jotka eivät ole myynnissä Suomessa. Katso tarkemmat tiedot esitteestä.
