DESCRIZIONE DELLE FUNZIONI

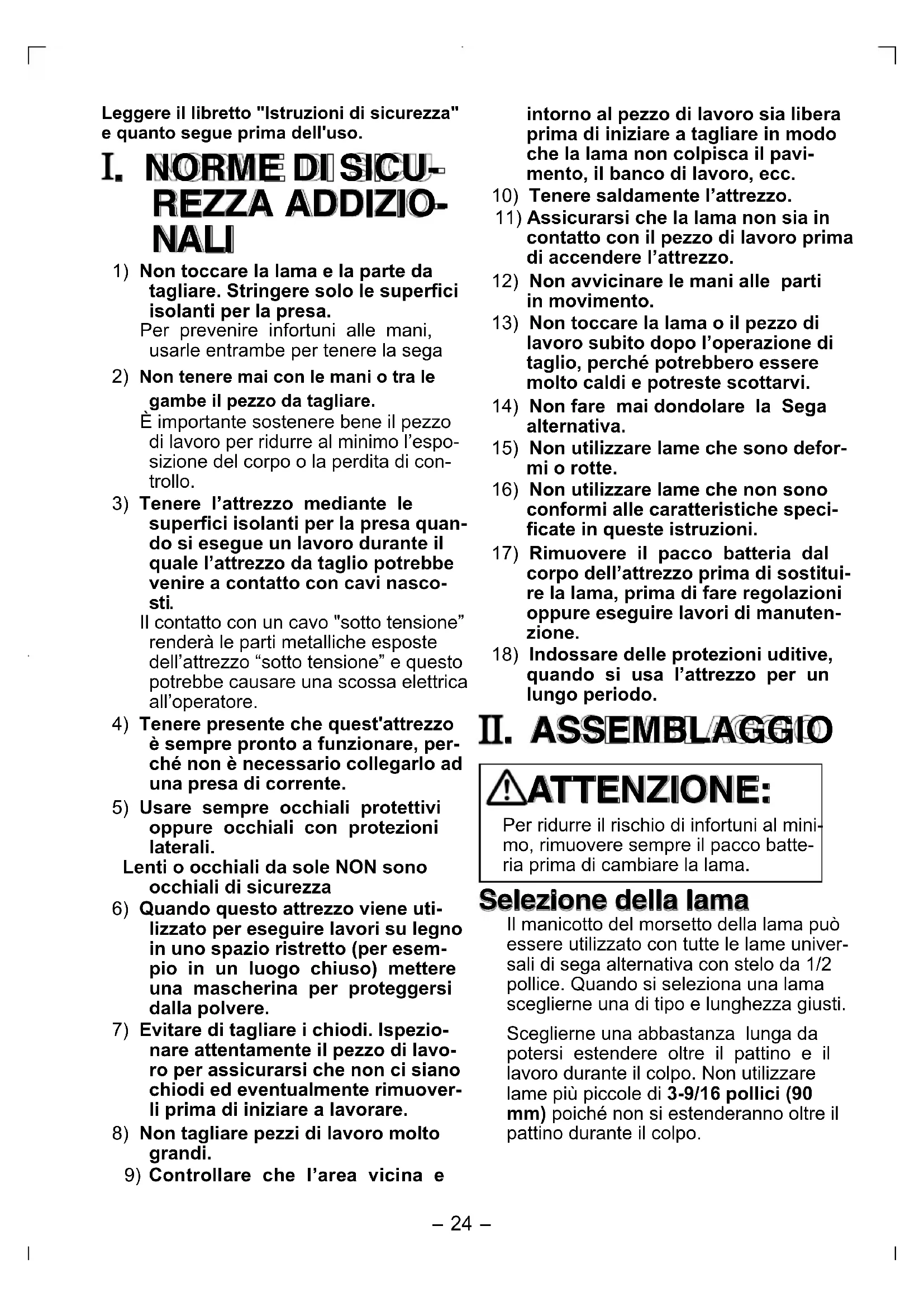

Leggere il libretto "Istruzioni di sicurezza" e quanto segue prima dell'uso.

1) Non toccare la lama e la parte da

tagliare. Stringere solo le superfici isolanti per la presa. Per prevenire infortuni alle mani, usarle entrambe per tenere la sega

2) Non tenere mai con le mani o tra le

gambe il pezzo da tagliare. È importante sostenere bene il pezzo di lavoro per ridurre al minimo l’espo- sizione del corpo o la perdita di con- trollo.

3) Tenere l’attrezzo mediante le

superfici isolanti per la presa quan- do si esegue un lavoro durante il quale l’attrezzo da taglio potrebbe venire a contatto con cavi nasco- sti. Il contatto con un cavo "sotto tensione” renderà le parti metalliche esposte dell’attrezzo “sotto tensione” e questo potrebbe causare una scossa elettrica all’operatore.

4) Tenere presente che quest'attrezzo

è sempre pronto a funzionare, per- ché non è necessario collegarlo ad una presa di corrente.

5) Usare sempre occhiali protettivi

oppure occhiali con protezioni laterali. Lenti o occhiali da sole NON sono occhiali di sicurezza

6) Quando questo attrezzo viene uti-

lizzato per eseguire lavori su legno in uno spazio ristretto (per esem- pio in un luogo chiuso) mettere una mascherina per proteggersi dalla polvere.

7) Evitare di tagliare i chiodi. Ispezio-

nare attentamente il pezzo di lavo- ro per assicurarsi che non ci siano chiodi ed eventualmente rimuover- li prima di iniziare a lavorare.

8) Non tagliare pezzi di lavoro molto

9) Controllare che l’area vicina e

intorno al pezzo di lavoro sia libera prima di iniziare a tagliare in modo che la lama non colpisca il pavi- mento, il banco di lavoro, ecc.

10) Tenere saldamente l’attrezzo.

11) Assicurarsi che la lama non sia in

contatto con il pezzo di lavoro prima di accendere l’attrezzo.

12) Non avvicinare le mani alle parti

13) Non toccare la lama o il pezzo di

lavoro subito dopo l’operazione di taglio, perché potrebbero essere molto caldi e potreste scottarvi.

14) Non fare mai dondolare la Sega

15) Non utilizzare lame che sono defor-

16) Non utilizzare lame che non sono

conformi alle caratteristiche speci- ficate in queste istruzioni.

17) Rimuovere il pacco batteria dal

corpo dell’attrezzo prima di sostitui- re la lama, prima di fare regolazioni oppure eseguire lavori di manuten- zione.

18) Indossare delle protezioni uditive,

quando si usa l’attrezzo per un lungo periodo. . ASSEMBLAGGIO ATTENZIONE: Per ridurre il rischio di infortuni al mini- mo, rimuovere sempre il pacco batte- ria prima di cambiare la lama. Selezione della lama Il manicotto del morsetto della lama può essere utilizzato con tutte le lame univer- sali di sega alternativa con stelo da 1/2 pollice. Quando si seleziona una lama sceglierne una di tipo e lunghezza giusti. Sceglierne una abbastanza lunga da potersi estendere oltre il pattino e il lavoro durante il colpo. Non utilizzare lame più piccole di 3-9/16 pollici (90 mm) poiché non si estenderanno oltre il pattino durante il colpo.-

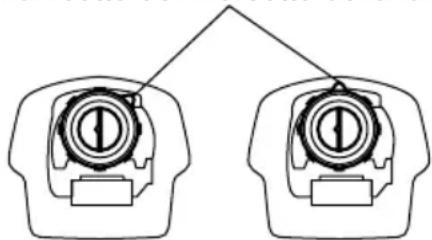

Installazione o rimozione della lama della sega ATTENZIONE: Prima dell’uso togliere via sempre tutti i pezzetti di materiale estraneo che aderiscono alla lama, al morsetto della lama e/o al piano inclinato. Altrimenti, il serraggio della sega potrebbe non essere sufficiente e questo potrebbe essere causa di gravi infortuni. A seconda del lavoro la lama può esse- re installata con i denti rivolti verso l’alto oppure verso il basso. Per installare la lama assicurarsi sempre che il manicotto del morsetto della lama sia in posizione aperta prima di inserirla. Se il manicotto del morsetto della lama è nella posizione chiusa, ruotarlo nella posizione aperta fino a che si sente un clic. Manicotto del morsetto della lamaPosizione aperta Posizione chiusa Inserire la lama della sega nel morsetto finché non si chiude di scatto in posizione e il manicotto del morsetto ruota. Quando il manicotto del morsetto della lama ruota, la lama della sega è fissata saldamente. Assicurarsi che lama della sega sia fissata e bloccata. Se il morsetto della lama non si chiude bene, fare controllare l’attrezzo da personale qualificato per le riparazioni. Lama ATTENZIONE: Se la lama non viene inserita bene in fondo, potrebbe venire espulsa ina- spettatamente durante l’operazione. Questo può essere molto pericoloso. Per rimuovere la lama della sega, ruo- tare completamente il manicotto del morsetto della lama nella direzione della freccia (in senso orario visto dal davanti). La lama della sega viene rimossa e il manicotto del morsetto della lama viene fissato nella posizione aperta. Fare molta attenzione quando si toccano lame calde dopo che sono state utilizzate. Manicotto del morsetto della lama NOTA: Rimuovendo la lama della sega senza avere ruotato completamente il manicotto del morsetto della lama, il manicotto potrebbe non essere fissa- to. In questo caso, ruotare completa- mente il manicotto del morsetto della lama e poi fare fissare il manicotto nella posizione aperta. Manutenzione del morset- to della lama Dopo l’uso pulire e asciugare il manicotto del morsetto della lama. Periodicamente lubrificarlo con lubrifican- te secco. Un lubrificante liquido potrebbe lasciare la polvere e altri detriti e causare un cattivo funzionamento del morsetto della lama.

FUNZIONAMENTO Tenere l’attrezzo mediante le superfici isolanti per la presa quando si esegue un lavoro durante il quale l’attrezzo da taglio potrebbe venire a contatto con cavi nascosti. Usare sempre occhiali protettivi oppu- re occhiali con protezioni laterali. Regolazione del pattino Quando la lama non è più in grado di tagliare in una parte lungo il margine di taglio, riposizionare il pattino per utilizza- re il margine più affilato di una porzione non usata. Questo servirà a prolungare la durata della lama. Per riposizionare il pattino, allentare la leva di bloccaggio del pattino girandola in senso antiorario e fare scivolare il pattino in avanti o indietro verso la posizione desiderata. Poi stringere la leva in senso orario per fissare saldamente il pattino.-

Leva di bloccaggio del pattino Pattino Movimento dell’interruttore ATTENZIONE: Prima di inserire il pacco batteria nel- l’attrezzo, controllare sempre che il grilletto interruttore si muova corret- tamente e ritorni alla posizione “OFF” (spento) quando viene rilasciato. Leva di bloccaggio dell’interruttore Grilletto interruttore Per evitare che il grilletto interruttore venga accidentalmente tirato, l’attrezzo è provvisto di una leva di bloccaggio dell’in- terruttore. Assicurarsi sempre che l’inter- ruttore sia bloccato quando si trasporta o si ripone l’attrezzo per impedire che si avvii accidentalmente. Per avviare il motore, premere la leva di bloccaggio dell’interruttore e poi stringere il grilletto interruttore. AVVERTENZA: Per ridurre il rischio di infortuni al mini- mo, tenere le mani lontano dalla lama e da altre parti in movimento. Avvio e arresto Per avviare l’attrezzo, afferrare la maniglia saldamente. Premere la leva di bloccaggio dell’interruttore, che può essere premuta sia dal lato sinistro che da quello destro dell’attrezzo. Poi tirare il grilletto interruttore. Per arrestare l’attrezzo, rilasciare il grilletto. Fare arrestare completamente l’attrezzo prima di rimuovere la lama dopo un’operazione di taglio interrotta oppure prima di posare l’attrezzo. Controllo della velocità con il grilletto interruttore La sega alternativa è provvista di un iterruttore a grilletto per il controllo della velocità. Può essere operata a qualsiasi velocità da zero colpi al minuto alla mas- sima velocità. Avviare sempre l’attrezzo prima di toccare il pezzo di lavoro con la lama. Per cambiare la velocità basta aumentare o diminuire la pressione sul grilletto. Più forte è la pressione sul grillet- to e maggiore sarà la velocità. Taglio dei materiali Prima di toccare il materiale con la lama, afferrare saldamente la maniglia e tirare il grilletto. Cominciare a bassa velocità, aumentare gradualmente la velocità mentre si esegue l’operazione di taglio. Quando si taglia all’interno di un materiale oppure quando si taglia un materiale duro che non può essere tagliato dal bordo, eseguire con il trapano un foro di inizio più grande della parte di lama più larga. ATTENZIONE:

• Premere sempre saldamente il patti- no contro il pezzo di lavoro durante l’operazione. Se il pattino è tenuto lontano dal pezzo di lavoro durante l’operazione, si potrebbero verifi- care forti vibrazioni e/o torsioni che causeranno alla lama di staccarsi in modo pericoloso.

• Indossare sempre guanti per protegge- re le mani dalle piccole particelle calde che volano quando si tagliano i metalli.

• Utilizzare sempre un refrigerante adat- to (olio da taglio) quando si tagliano i metalli. Altrimenti, la lama si logorerà più rapidamente.

• Se l’attrezzo viene adoperato con- tinuamente fino a quando il pacco batteria si è completamente scaricato, farlo riposare per circa 15 minuti prima di continuare a lavorare con un nuovo pacco batteria.-

Premere il pattino saldamente contro il pezzo di lavoro. Non fare rimbalzare l’attrezzo. Mettere la lama a leggero contatto con il pezzo da lavoro. Esegui- re prima una scanalatura pilota a bassa velocità. Poi, per continuare a tagliare utilizzare una velocità più alta. Per l'utilizzo appropriato del pacco batteria Pacco batterie Ni-MH (EY9251) Ricaricare la batteria Ni-MH com- pletamente prima di metterla via per assicurare una lunga durata. La temperatura ambientale si deve ag- girare tra 0°C (32°F) e 40°C (104°F). Se il pacco batteria è usato quando la temperatura è al di sotto di 0°C (32°F), lo strumento smetterà di funzionare correttamente. Ricaricate la batteria completamente per un suo uso corretto. Quando il pacco batteria non viene usato, tenerlo lontano da altri oggetti metallici come: clip, monetine, chiavi, chiodi, viti o altri piccoli oggetti metal- lici che potrebbero creare un collega- mento da un terminale all’altro. Cortocircuitare i terminali del pacco batteria potrebbe causare scintille, ustioni oppure un incendio. Quando si usano batterie Ni-MH as- sicurarsi che il luogo di lavoro sia ben ventilato. Durata de pacco batteria Le pile ricaricabili possiedono una durata limitata. Se il tempo di fun- zionamento diventa estremamente breve dopo la ricarica, sostituire il pacco batteria con uno nuovo. NOTA: L'uso in condizioni ambientali estrema- mente calde o fredde riduce la capaci- tà di funzionamento della carica. Riciclaggio delle batterie ATTENZIONE: Per la salvaguardia dell’ambiente e il riciclaggio dei materiali, gettarle via negli appositi contenitori predisposti dall’ente preposto alla raccolta dei rifiu- ti, se presente nel proprio paese. Caricamento NOTA: Caricare un pacco batteria nuovo o un pacco batteria che non è stato usato per un lungo periodo, per circa 24 ore per riportare la batteria alla sua piena capacità. Caricabatteria (EY0110)

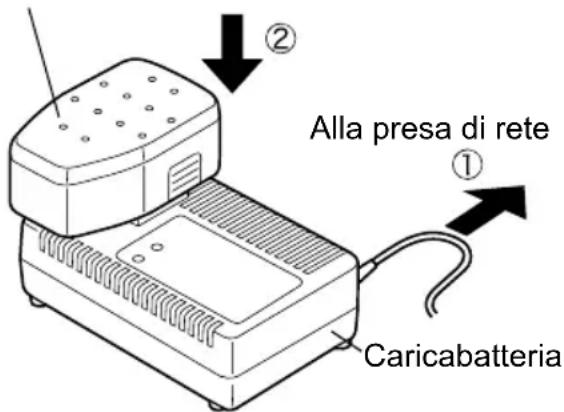

1. Collegare il caricatore alla presa di

corrente. NOTA: L’inserimento della spina nella presa di corrente c.a. potrebbe provocare delle scintille, ma questo non è un problema in termini di sicurezza.

2. Inserire saldamente il pacco batteria

nel carica-batteria. Pacco batteria Alla presa di rete Caricabatteria

3. Durante la ricarica, la spia di carica

si accende. Quando la ricarica è stata completa

ta, un interruttore elettronico interno scatta automaticamente per evitare la sovraccarica. La ricarica non avviene se il pacco batteria è caldo (per esempio, subito dopo l’uso per un lavoro pesante). La spia arancione d’attesa rimane accesa finché il carica-batteria non diventa freddo. La ricarica comin

cia poi automaticamente.

4. Quando la ricarica è stata comple-

tata, la spia di ricarica comincerà a lampeggiare rapidamente con il colore verde.

5. Qualora il gruppo batteria sia ec-

cessivamente freddo o non sia stato utilizzato per un lungo periodo di tempo, la spia di ricarica si accende. In questo caso la ricarica protettiva-

richiede più tempo rispetto alla nor- male ricarica della batteria. Se un pacco batteria completamen- te ricaricato viene inserito di nuovo nel caricabatterie, la spia di carica si illumina. Dopo alcuni minuti la spia di caricamento inizierà a lam- peggiare rapidamente per indicare che il caricamento è completato.

6. Se la spia di caricamento non si ac-

cende immediatamente dopo aver collegato il carica-batteria oppure se la spia non si spegne al termine del caricamento standard, rivolgetevi ad un rivenditore autorizzato. NOTA: Per caricare un pacco batteria freddo (al di sotto di 5°C (41°F)) in un luogo caldo, lasciare il pacco batteria nel locale per oltre un’ora per permettere allo stesso di rag- giungere la temperatura ambiente. Altrimenti il gruppo batteria potreb- be non essere completamente rica- ricato. Lasciate raffreddare il caricatore quando caricate più di due pacchi batterie consecutivamente. Non infilate le dita nel foro di contat- to per tenere in mano il carica-bat- terie o altro scopo. ATTENZIONE: Non usate l’energia fornita da un generatore a motore. Questo potrebbe danneggiare il cari- cabatteria ed essere causa di incen- di o infortuni. Non coprite le prese d’aria di carica- batterie e gruppo batterie.

. INDICAZIONI DELLE SPIE

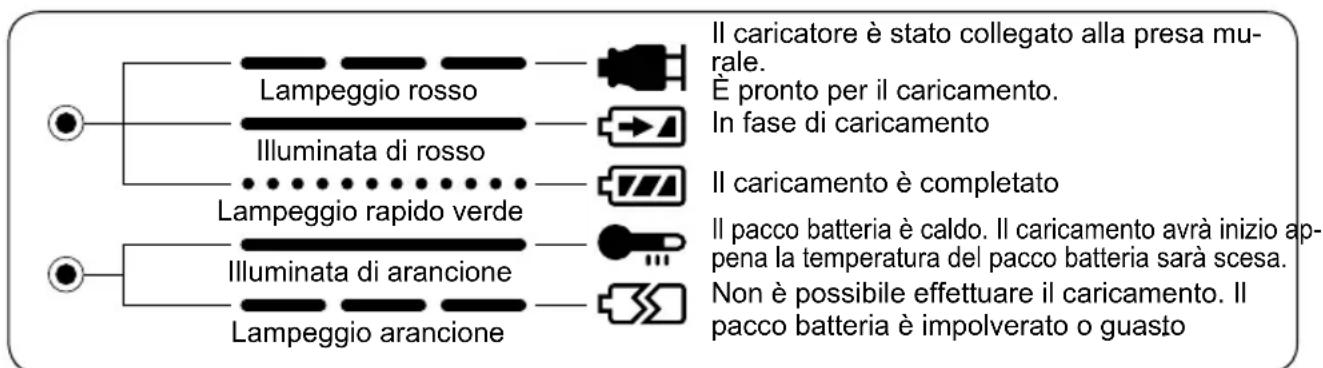

Lampeggio rosso Illuminata di rosso Lampeggio rapido verde Illuminata di arancione Lampeggio arancione Il caricatore è stato collegato alla presa mu- rale. È pronto per il caricamento. In fase di caricamento Il caricamento è completato Il pacco batteria è caldo. Il caricamento avrà inizio ap- pena la temperatura del pacco batteria sarà scesa. Non è possibile effettuare il caricamento. Il pacco batteria è impolverato o guasto

. ACCESSORI ATTENZIONE: Per prevenire il rischio di infortuni, utilizzare accessori o parti in dotazione solo per l’uso stabilito. Per ulteriori informazioni riguardo a questi accessori, rivolgersi al più vicino centro di assistenza tecnica.-

. CARATTERISTICHE TECNICHE UNITÀ PRINCIPALE Modello EY3544Motore Motore C.C. 18 VLunghezza dei colpi 23mm (7/8")Colpi per minuto 0 ~ 2700 cpmTipo di stelo della lama 13 mm (1/2") Lama universale di sega alternativaLunghezza totale 491 mm (19 - 5/16")Peso (con batteria) 3,9 k, (8,7 lbs) PACCO BATTERIA Modello EY9251Batteria di accumulatori Batteria Ni-MHTensione della batteria 18 V CC (1,2 V × 15 Zellen) CARICA-BATTERIA Modello EY0110Valori elettrici nominali Vedere la targhetta sulla parte bassa del caricatore.Peso 0,78 k, (1,72 lbs)Tempo di caricamento 7,2V 9,6 V 12V 15,6V 18V 24V 1,2AhEY9065EY9066EY9080EY9086EY9001EY9006 20 min. 1,7AhEY9180EY9182EY9101 25 min. 2,0AhEY9168 EY9106 EY9136 EY9117 30 min. 30 min. 60 min. 3,0AhEY9200 EY9230 EY9210 45 min. 90 min. 3,5AhEY9201 EY9231 EY9251 55 min. 65 min. NOTA: Questa tabella può includere dei modelli non disponibili nella propria area. Fare riferimento al catalogo.-
