BEDIENUNGSANLEITUNG Sega EY3544 PANASONIC

Vor Inbetriebnahme des Gerätes, die Betriebsanleitung bitte grüdlich durchlesen und diese Broschüre zum späteren Nachschlagen sorgfältig aufbewahren.

Lesen Sie bitte vor der ersten Inbetriebnahme dieses Geräts das separate Handbuch "Sicherheitsmaßregeln" sorgfältig durch.

I. WEITERE WICHTI- GE SICHERHEITS- REGELN

1) Halten Sie Ihre Hände von Schnittbereich und Sägeblatt fern. Halten Sie die Maschine an den isolierten Griffflächen.

Halten Sie die Säge mit beiden Händen, um Verletzungen durch das Sägeblatt zu vermeiden.

2) Halten Sie das zu schneidende Werkstück auf keinen Fall mit Ihren Händen oder über Ihr Bein. Das Werkstück muss einwandfrei abgestützt werden, um die Gefahr von Körperverletzungen oder des Verlusts der Kontrolle zu minimieren.

3) Halten Sie die Maschine an den isolierten Griffflächen, wenn Sie eine Arbeit durchführen, bei der die Gefahr von Kontakt mit verborgenen Kabeln besteht.

Bei Kontakt mit einem stromführenden Kabel werden die freiliegenden Metallteile der Maschine ebenfalls stromführend, so dass der Benutzer einen elektrischen Schlag erleiden kann.

4) Denken Sie daran, dass das Werkzeugständig betriebsbereit ist, da es nicht an die Steckdose angeschlossen werden muß.

5) Verwenden Sie stets eine Schutzbrille mit Seitenschirmen.

Gewöhnliche Brillen oder Sonnenbrillen sind KEINE Schutzbrillen.

6) Wenn Sie diese Maschine für Holzbearbeitung in einem begrenzten Raum (z.B. Innenraum) benutzen, sollten Sie eine Staubmaske tragen.

7) Schneiden Sie keine Nägel durch. Untersuchen Sie das Werkstück auf Nägel, und entfernen Sie diese vor der Bearbeitung.

8) Schneiden Sie keine übergroßen Werkstücke.

9) Vergewissern Sie sich vor dem Sägen, dass genügend Freiraum

hinter dem Werkstück vorhanden ist, damit das Sägeblatt nicht gegen eine harte Oberfläche, wie Fußboden, Werkbank usw., stößt.

10) Halten Sie die Maschine mit festem Griff.

11) Vergewissern Sie sich vor dem Einschalten der Maschine, dass das Sägeblatt nicht das Werkstück berührt.

12) Halten Sie die Hände von beweglichen Teilen fern.

13) Vermeiden Sie eine Berührung des Sägeblatts oder des Werkstücks unmittelbar nach der Bearbeitung, weil sie dann noch sehr heiß sind und Hautverbrennungen verursachen können.

14) Unterlassen Sie Schwingen der Reciprosäge.

15) Verwenden Sie keine Sägeblätter, die Verformungen oder Risse aufweisen.

16) Verwenden Sie keine Sägeblätter, die nicht den hier angegebenen Spezifikationen entsprechen.

17) Nehmen Sie den Akku von der Maschine ab, bevor Sie das Sägeblatt auswechseln, Einstellungen vornehmen, oder andere Wartungsarbeiten ausführen.

18) Geeigneten Gehörschutz tragen, wenn Werkzeug längere Zeit im Betrieb ist!

II.BAUGRUPPE

! WARNING:

Um die Verletzungsgefahr zu reduzieren, nehmen Sie stets den Akku ab, bevor Sie das Sägeblatt wechseln.

Wahl des Sägeblatts

Der Sägeblatt-Klemmring kann mit allen Universal-Reciprosägeblättern mit 1/2"-Schaft verwendet werden. Achten Sie bei der Auswahl eines Sägeblatts auf den Typ und die Länge.

Wählen Sie die Länge so, dass das Sägeblatt bei vollem Hub über den Führungsschuh und das Werkstück

hinaus reicht. Verwenden Sie keine Sägeblätter, die kürzer als 90 mm sind, weil sie bei vollem Hub nicht über den Führungsschuh hinaus reichen.

Montage und Demontage des Sägeblatts

⚠ VORSICHT:

Säubern Sie Sägeblatt, Sägeblattklemme und/oder Schieber vor Gebrauch stets von anhaftenden Spänen oder Fremdkörpern. Anderenfalls lässt sich das Sägeblatt möglicherweise nicht fest genug einspannen, was schwere Verletzungen zur Folge haben kann.

Je nach der anstehenden Arbeit kann das Sägeblatt mit den Zähnen nach oben oder unten eingeführt werden. Vergewissern Sie sich bei der Montage des Sägeblatts stets, dass sich der Sägeblatt-Klemmring in der Entriegelungsstellung befindet, bevor Sie das Sägeblatt einführen. Befindet sich der Sägeblatt-Klemmring in der Verriegelungsstellung, drehen Sie ihn auf die Entriegelungsstellung, bis er mit einem Klicken einrastet.

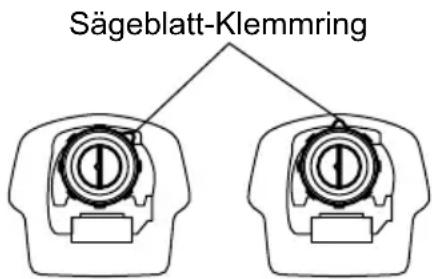

Sägeblatt-Klemmring

Entriegelungsstellung Verriegelungsstellung

Führen Sie das Sägeblatt in die Sägeblattklemme ein, bis es einrastet und der Sägeblatt-Klemmring sich dreht. Wenn sich der Sägeblatt-Klemmring dreht, wird das Sägeblatt fixiert. Vergewissern Sie sich, dass das Sägeblatt einwandfrei eingespannt und verriegelt ist. Falls sich die Sägeblattklemme nicht einwandfrei verriegeln lässt, lassen Sie die Maschine von qualifiziertem Wartungspersonal warten.

Sägeblatt

Wird das Sägeblatt nicht tief genug eingeführt, kann es während des Betriebs plötzlich herausgeschleudert werden. Dies kann gefährliche Folgen haben.

Drehen Sie den Sägeblatt-Klemmring zum Abnehmen des Sägeblatts bis zum Anschlag in Pfeilrichtung (Rechts-drehung von vorne gesehen). Das Sägeblatt wird freigegeben, und der Sägeblatt-Klemmring wird in der Ent-riegelungsstellung fixiert. Beachten Sie, dass Sägeblätter unmittelbar nach dem Gebrauch noch heiß sind.

Sägeblatt-Klemmring

Wird das Sägeblatt entfernt, ohne den Sägeblatt-Klemmring vollständig zu drehen, wird der Klemmring möglicherweise nicht fixiert. Drehen Sie in diesem Fall den Sägeblatt-Klemmring vollständig, um ihn in der Entriegelungsstellung zu fixieren.

Wartung der Sägeblatt- klemme

Halten Sie den Sägeblatt-Klemmring nach dem Gebrauch stets sauber und trocken. Schmieren Sie den Sägeblatt-Klemmring regelmäßig mit einem Trockenschmiermittel. Bei Verwendung eines Nassschmiermittels können Staub und Fremdkörper haften bleiben und eine Funktionsstörung der Sägeblattklemme verursachen.

III. BETRIEB

Halten Sie die Maschine an den isolierten Griffflächen, wenn Sie eine Arbeit durchführen, bei der die Gefahr von Kontakt mit verborgenen Kabeln besteht.

Verwenden Sie stets eine Schutzbrille mit Seitenschirmen.

Einstellen des Führungsschuhs

Wenn das Sägeblatt an einer Stelle seiner Schneide abgenutzt ist, verändern Sie die Position des Führungsschuhs, um einen scharfen, unbenutzten Teil der Schneide zu verwenden. Dadurch wird die Lebensdauer des Sägeblatts verlängert. Um die Position des Führungsschuhs zu ändern, lösen Sie den Arretierhebel durch Linksdrehen und schieben den Führungsschuh nach vorn oder hinten in die gewünschte Position. Ziehen Sie dann den Arretierhebel durch Rechtsdrehen fest, um den Führungsschuh einwandfrei zu sichern.

Führungsschuh-Arretierhebel

Vergewissern Sie sich vor dem Einsetzen des Akkus in die Maschine stets, dass der Elektronikschalter ordnungsgemäß funktioniert und beim Loslassen in die AUS-Stellung zurückkehrt.

Einschaltsperre

Um versehentliche Betätigung des Elektronikschalters zu verhüten, ist die Maschine mit einer Einschaltspierre ausgestattet. Vergewissern Sie sich beim Tragen oder Lagern der Maschine stets, dass der Schalter verriegelt ist, um versehentliches Einschalten zu verhüten. Zum Einschalten des Motors drücken Sie die Einschaltspierre nach unten und betätigen dann den Elektronikschalter.

! WARNING:

Um die Verletzungsgefahr zu verringern, halten Sie Ihre Hände vom Sägeblatt und anderen beweglichen Teilen fern.

Ein- und Ausschalten

Halten Sie den Griff mit fester Hand, um die Maschine einzuschalten. Drücken Sie die Einschaltspere entweder von der linken oder der rechten Seite der Maschine hinein. Drücken Sie dann den Elektronikschalter.

Lassen Sie die Maschine zum völligen Stillstand kommen, bevor Sie das Sägeblatt aus einem teilweisen Schnitt herausziehen oder die Maschine ablegen.

Hubzahlregelung mit dem Elektronikschalter

Die Reciprosäge ist mit einem Elektronikschalter zur Regelung der Hubzahl ausgestattet. Mit diesem Schalter lässt sich die Hubzahl von Null bis zum Maximalwert stufenlos verstellen. Schalten Sie die Maschine keinesfalls ein, wenn das Sägeblatt das Werkstück berührt. Um die Hubzahl zu verändern, erhöhen oder verringern Sie einfach den Druck auf den Elektronikschalter. Je weiter der Elektronikschalter hineingedrückt wird, desto höher wird die Hubzahl. Zum Anhalten der Maschine lassen Sie den Elektronikschalter los.

Schneiden von Werkstoffen

Halten Sie den Griff mit fester Hand, und drücken Sie den Elektronikschalter, bevor das Sägeblatt das Werkstück berührt. Sägen Sie anfangs mit niedriger Hubzahl, und erhöhen Sie die Hubzahl allmählich mit fortschreitendem Schnitt. Wenn Sie Schnitte in Werkstoffen oder harten Materialien ausführen, die nicht vom Rand aus gesägt werden können, bohren Sie ein Startloch, das größer als die breiteste Stelle des Sägeblatts ist.

⚠ VORSICHT:

- Halten Sie den Führungsschuh während des Betriebs immer fest

gegen das Werkstück gedrückt. Wird der Führungsschuh während des Betriebs vom Werkstück entfernt gehalten, werden starke Vibrationen und/oder Drehkräfte erzeugt, die gefährliches Brechen des Sägeblatts verursachen können.

• Tragen Sie beim Schneiden von Metall stets Handschuhe, um Ihre Hände vor herausgeschleuderten heißen Spänen zu schützen.
• Verwenden Sie beim Schneiden von Metall stets ein geeignetes Kühlmittel (Schneidöl). Anderenfalls kommt es zu vorzeitigem Verschleiß des Sägeblatts.
• Wenn die Maschine im Dauerbetrieb bis zur vollkommenen Entladung des Akkus benutzt wurde, lassen Sie die Maschine vor dem Fortsetzen der Arbeit mit einem frischen Akku 15 Minuten lang ruhen.

Halten Sie den Führungsschuh fest gegen das Werkstück gedrückt. Lassen Sie die Maschine nicht springen. Bringen Sie das Sägeblatt in leichten Kontakt mit dem Werkstück. Sägen Sie zuerst eine Führungsnut mit einer niedrigeren Hubzahl. Setzen Sie dann den Sägebetrieb mit höherer Hubzahl fort.

Für richtige Anwendung des Batteriepacks Ni-MH-Batteriepacks(EY9251)

Laden Sie vor der Lagerung die Ni-MH-Batterie vollständig auf, damit eine längere Lebensdauer sichergestellt ist.

Der Umgebungstemperaturbereich liegt zwischen 0° (32°F) und 40°C (104°F).

Wenn das Batteriepack bei einer Batterietemperatur unter 0°C (32°F) benutzt wird, funktioniert das Werkzeug möglicherweise nicht einwandfrei. In diesem Fall die Batterie für einwandfreie Funktion so lange

aufladen, bis der Ladevorgang abgeschlossen ist.

Wenn Sie den Akku nicht benutzen, halten Sie ihn von Metallgegenständen fern: z.B. Büroklammern, Münzen, Schlüssel, Nägel, Schrauben oder andere kleine Metallobjekte, welche die Kontakte kurzschließen können.

Das Kurzschließen der Akkukontakte kann Funken, Verbrennungen oder einen Brand verursachen.

Bei Betrieb mit einem Ni-MH-Akku- mulator darauf achten, dass für gute Belüftung gesorgt wird.

Lebensdauer des Akkupacks

Das Akkupack hat nur eine begrenzte Lebensdauer. Wenn auch nach einer ordnungsgemäßen Ladung die Betriebszeit extrem kurz ist, muß das Akkupack erneuert werden.

HINWEIS:

Beim Arbeiten unter extrem warmen oder kalten Umgebungsbedingungen verkürzt sich die zur Verfügung stehende Betriebszeit je Ladung.

Akku-Recycling

ACHTUNG:

Bei der Entsorgung von Materialien immer alle örtlich geltenden Vorschriften beachten und die Produkte gegebenfalls bei dafür vorgesehenen Sammelstellen abgeben.

Laden

HINWEIS:

Beim ersten Aufladen der Akkus oder beim Aufladen nach längerer Ruhezeit die Akkus etwa 24 Stunden lang aufladen, um die volle Kapazität zu erreichen.

Akkuladegerät (EY0110)

1. Ladegerät an Wandsteckdose anschließen.

HINWEIS:

Beim Einführen des Steckers in eine Netzsteckdose können Fun- ken erzeugt werden, was jedoch in Bezug auf die Sicherheit kein Pro- blem darstellt.

1. Akkupack fest in das Ladegerät schieben.

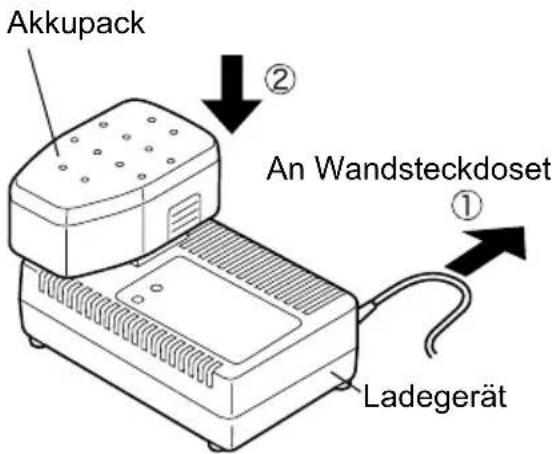

Akkupack An Wandsteckdoset ① ② Ladegerät

1. Während des Ladens leuchtet die Ladekontrolllampe.

Mit Erreichen der vollen Ladung spricht automatisch eine interne, elektronische Schaltung an, die ein Überladen verhindert.

- Das Laden beginnt nicht, solange das Akkupack noch heiß ist (wie z.B. unmittelbar nach intensivem Gebrauch). In einem solchen Fall leuchtet die orangefarbene Bereitschaftslampe bis der Akku ausreichend abgekühlt ist. Das Laden beginnt dann automatisch.

1. Wenn der Ladevorgang beendet ist, beginnt die Ladekontrolllampe schnell in Grün zu blinken.

2. Wenn der Akku zu kalt ist oder längere Zeit nicht benutzt wurde, leuchtet die Ladekontrolllampe. In diesem Fall dauert der Ladevorgang länger als die normale Ladezeit, bis der Akku voll aufgeladen ist.

- Wird ein voll aufgeladener Akku erneut in das Ladegerät eingesetzt, leuchtet die Ladekontrolllampe auf.

Nach einigen Minuten beginnt die Ladekontrolllampe rascher zu blinken und zeigt an, dass der Ladevorgang abgeschlossen ist.

1. Wenn die Ladekontrolllampe nicht unmittelbar nach dem Anschließen des Netzkabels aufleuchtet oder nach Ablauf der normalen Ladezeit nicht erlischt, wenden Sie sich bitte an einen autorisierten Fachhändler.

HINWEIS:

- Wenn eine kalte Batterie (von etwa 5°C (41°F) oder weniger) in einem warmen Raum aufgeladen werden soll, lassen Sie die Batterie für mindestens eine Stunde in dem Raum und laden Sie sie auf, wenn sie sich auf Raumtemperatur erwärmt hat. Anderenfalls wird der Akku möglicherweise nicht voll aufgeladen.

- Den Akku abkühlen lassen, wenn mehr als zwei Batterie-Sätze hintereinander aufgeladen werden.

- Stecken Sie Ihre Finger nicht in Kontaktöffnung, wenn das Ladegerät festgehalten wird oder bei anderen Gelegenheiten.

⚠️ ACHTUNG:

- Keinen Motorgenerator als Spannungsquelle benutzen. Dadurch kann nicht nur das Ladegerät beschädigt werden, sondern es besteht auch erhöhte Brand- oder Verletzungsgefahr.

- Decken Sie die Entlüftungsöffnungen des Ladegerätes und den Akkupack nicht ab.

IV. ANZEIGELAMPEN

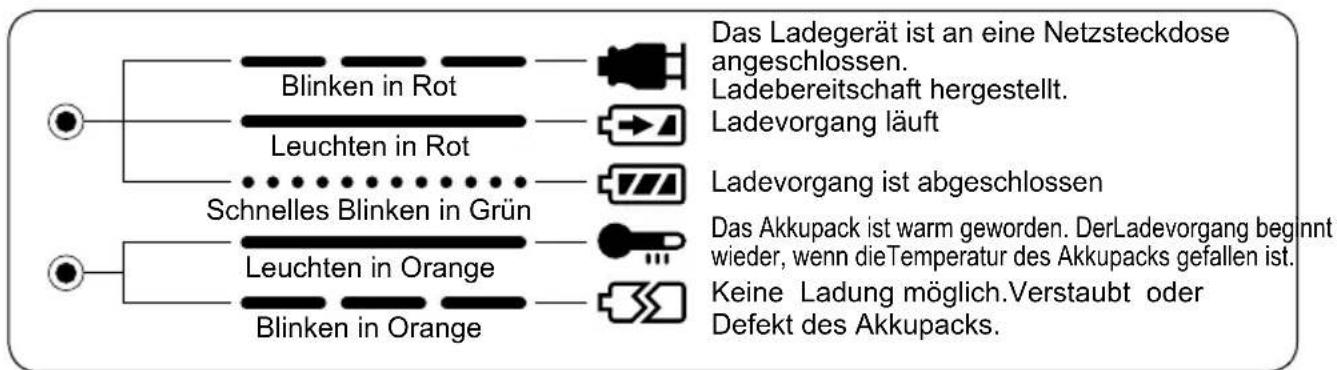

Blinken in Rot Leuchten in Rot Schnelles Blinken in Grün Leuchten in Orange Blinken in Orange Das Ladegerät ist an eine Netzsteckdose angeschlossen. Ladebereitschaft hergestellt. Ladevorgang läuft Ladevorgang ist abgeschlossen Das Akkupack ist warm geworden. DerLadevorgang beginnt wieder, wenn die Temperatur des Akkupacks gefallen ist. Keine Ladung möglich. Verstaubt oder Defekt des Akkupacks.

V. ZUBEHÖR

⚠ VORSICHT:

Um Verletzungsgefahr vorzubeugen, verwenden Sie Zubehörteile oder Vorrichtungen nur für ihren angegebenen Zweck.

Um Näheres über diese Zubehörteile zu erfahren, wenden Sie sich bitte an Ihre örtliche Kundendienststelle.

VI. TECHNISCHE DATEN

HAUPTGERÄT

Modell EY3544
Motor DC Motor 18 V
Hublänge 23mm (7/8")
Hubzahl pro Minute 0 ~ 2700 hpm
Sägeblattschafttyp 13 mm (1/2") Universal-Reciprosägeblatt
Gesamtlänge 491 mm (19 - 5/16")
Gewicht (mit Akku) 3,9 k	g, (8,7 lbs)

AKKUPACK

Modell EY9251
Lagerakku Ni-MH-Akku
Spannung	18V DC (1,2V × 15 Zellen)

AKKU-LADEGERÄT

Modell		EY0110
Elektronische Nennleistung		Siehe Leistungsschild auf der Unterseite des Ladegerätes.
Gewicht		0,78 kg, (1,72 lbs)
Ladezeit		7,2V	9,6 V	12V	15,6V	18V	24V
	1,2Ah	EY9065	EY9080	EY9001
		EY9066	EY9086	EY9006
		20 Minuten
	1,7Ah		EY9180	EY9101
			EY9182
		25 Minuten
	2,0Ah	EY9168		EY9106	EY9136		EY9117
		30 Minuten		30 Minuten			60 Minuten
	3,0Ah			EY9200	EY9230		EY9210
				45 Minuten			90 Minuten
	3,5Ah			EY9201	EY9231	EY9251
				55 Minuten		65 Minuten

HINWEIS:

Diese Tabelle kann Modelle enthalten, die möglicherweise ihn Ihrem Wohngebiet nicht angeboten werden. Bitte richten Sie sich nach den Angaben im Katalog.
