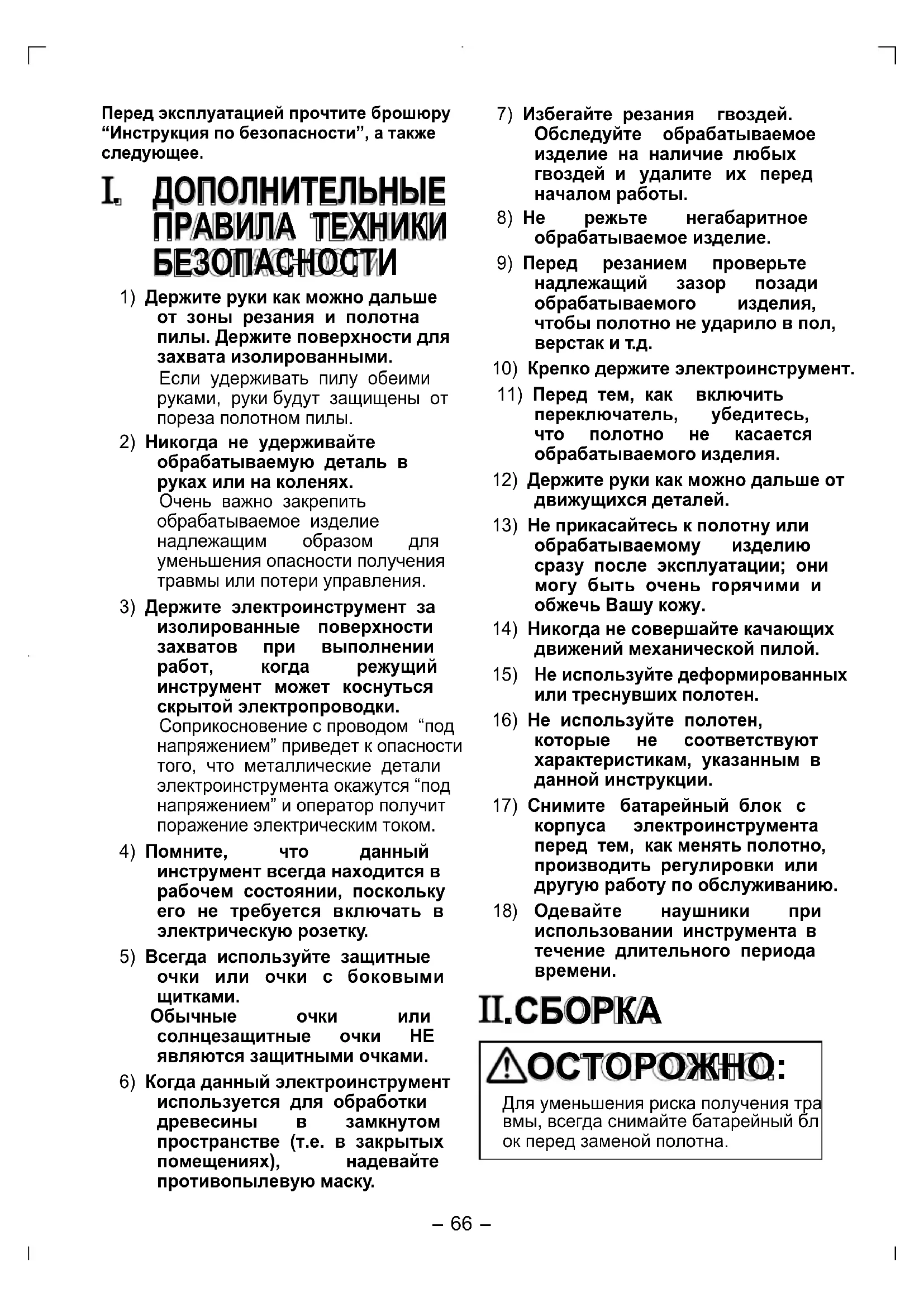

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Sega EY3544 PANASONIC

Перед эксплуатацией прочтите брошюру “Инструкция по безопасности”, а также

ДОПОЛНИТЕЛЬНЫЕ ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ

1) Держите руки как можно дальше

от зоны резания и полотна пилы. Держите поверхности для захвата изолированными. Если удерживать пилу обеими руками, руки будут защищены от пореза полотном пилы.

2) Никогда не удерживайте

обрабатываемую деталь в руках или на коленях. Очень важно закрепить обрабатываемое изделие надлежащим образом для уменьшения опасности получения травмы или потери управления.

3) Держите электроинструмент за

изолированные поверхности захватов при выполнении работ, когда режущий инструмент может коснуться скрытой электропроводки. Соприкосновение с проводом “под напряжением” приведет к опасности того, что металлические детали электроинструмента окажутся “под напряжением” и оператор получит поражение электрическим током.

4) Помните, что данный

инструмент всегда находится в рабочем состоянии, поскольку его не требуется включать в электрическую розетку.

5) Всегда используйте защитные

очки или очки с боковыми

Обычные очки или солнцезащитные очки НЕ являются защитными очками.

6) Когда данный электроинструмент

используется для обработки древесины в замкнутом пространстве (т.е. в закрытых помещениях), надевайте противопылевую маску.

7) Избегайте резания гвоздей.

Обследуйте обрабатываемое изделие на наличие любых гвоздей и удалите их перед началом работы.

8) Не режьте негабаритное

обрабатываемое изделие.

9) Перед резанием проверьте

надлежащий зазор позади обрабатываемого изделия, чтобы полотно не ударило в пол, верстак и т.д.

10) Крепко держите электроинструмент.

11) Перед тем, как включить

переключатель, убедитесь, что полотно не касается обрабатываемого изделия.

12) Держите руки как можно дальше от

13) Не прикасайтесь к полотну или

обрабатываемому изделию сразу после эксплуатации; они могу быть очень горячими и обжечь Вашу кожу.

14) Никогда не совершайте качающих

движений механической пилой. 15) Не используйте деформированных или треснувших полотен.

16) Не используйте полотен,

которые не соответствуют характеристикам, указанным в данной инструкции.

17) Снимите батарейный блок с

корпуса электроинструмента перед тем, как менять полотно, производить регулировки или другую работу по обслуживанию.

18) Одевайте наушники при

использовании инструмента в течение длительного периода

Для уменьшения риска получения тра вмы, всегда снимайте батарейный бл ок перед заменой полотна.-

Выбор полотна Фиксирующая соединительная муфта может использоваться со всеми универсальными полотнами для пилы с возвратно-поступательным движением, размер хвостовика которых равен 1/2". При выборе полотна, выбирайте правильные тип и длину. Выбирайте длину, достаточную для того, чтобы выдвинуться за основание и обрабатываемое изделие во время хода полотна. Не используйте полотен, длина которых меньше 3-9/16” (90 мм), так как они не выдвинутся за основание во время хода полотна. Установка или снятие полотна пилы

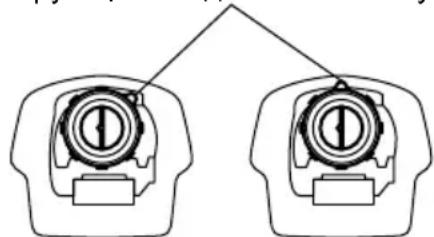

Перед использованием всегда удаляйте все стружки или посторонний материал, налипший на полотне, фиксаторе полотна и/или ползуне. Несоблюдение этого правила может вызвать недостаточную затяжку полотна, что может привести к серьезной травме. В зависимости от работы, полотно может быть вставлено зубьями вверх или вниз. Для установки полотна пилы, перед тем, как вставить полотно пилы, всегда убедитесь, что фиксирующая соединительная муфта находится в открытом положении. Если фиксирующая соединительная муфта находится в закрытом положении, поверните муфту в открытое положение до щелчка. Фиксирующая соединительная муфта Открытое положение Закрытое положение Вставляйте полотно пилы в фиксатор полотна до тех пор, пока полотно пилы не защелкнется на месте и не повернется фиксирующая соединительная муфта. Когда фиксирующая соединительная муфта повернется, полотно пилы будет зафиксировано. Убедитесь, что полотно пилы прочно зафиксировано и заперто. Если фиксатор полотна не запирается надлежащим образом, отдайте электроинструмент для обслуживания квалифицированному ремонтному

Если Вы не вставите полотно пилы достаточно глубоко, полотно пилы может быть неожиданно вытолкнуто во время работы. Это может быть очень опасно. Для снятия полотна пилы, полностью поверните фиксирующую соединительную муфту в направлении стрелки (по часовой стрелке, если смотреть спереди). Полотно пилы будет снято и фиксирующая соединительная муфта будет зафиксирована в открытом положении. Будьте осторожны при обращении с горячими полотнами после использования. Фиксирующая соединительная муфта ПРИМЕЧАНИЕ: Если Вы снимете полотно пилы, не повернув полностью фиксирующую соединительную муфту, то муфта может быть не зафиксирована. В таком случае полностью поверните фиксирующую соединительную муфту, затем зафиксируйте муфту в открытом положении. Обслуживание фиксатора

Всегда содержите фиксирующую соединительную муфту в чистом и сухом состоянии после использования. Периодически смазывайте фиксирующую соединительную муфту сухой смазкой.-

Использование влажной смазки может способствовать накоплению пыли и мусора и привести к неправильной работе фиксатора полотна.

ФУНКЦИОНИРОВАНИЕ Держите электроинструмент за изолированные поверхности захватов при выполнении работ, когда режущий инструмент может коснуться скрытой электропроводки. Всегда используйте защитные очки или очки с боковыми щитками. Регулировка основания Если полотно потеряет свою режущую способность в одном месте на отрезке своей режущей кромки, переместите основание, чтобы задействовать острую, неиспользованную часть его режущей кромки. Это поможет продлить срок службы полотна. Чтобы переместить основание, ослабьте рычаг блокировки основания, повернув его против часовой стрелки, и передвиньте основание вперед или назад в желаемое положение. Затем затяните рычаг, повернув его по часовой стрелке, чтобы надежно закрепить

Рычаг блокировки основания

Работа переключателя

Перед установкой батарейного блока в электроинструмент, всегда проверьте пусковой переключатель, чтобы убедиться, что он приводится в действие должным образом и возвращается в положение “OFF”(“ВЫКЛ”) при отпускании. Рычаг блокировки переключателя Пусковой переключатель Для предотвращения случайного нажатия пускового переключателя предусмотрен рычаг блокировки нефиксируемой кнопки переключателя. При перевозке или хранении электроинструмента всегда убеждайтесь в том, что переключатель заблокирован, чтобы исключить случайное включение. Чтобы включить мотор, нажмите рычаг блокировки переключателя, затем нажмите пусковой переключатель.

Для уменьшения риска получения трав мы, держите руки как можно дальше от полотна и других движущихся деталей. Включение и остановка Для включения электроинструмента, крепко сожмите рукоятку. Нажмите рычаг блокировки переключателя, который можно нажать как с левой, так и с правой стороны электроинструмента. Затем нажмите пусковой переключатель. Для остановки электроинструмента, отпустите пускатель. Дайте электроинструменту полностью остановиться, прежде чем извлечь полотно из частичного надреза или перед тем, как положить электроинструмент. Управление скоростью при помощи пускового переключателя Пила с возвратно-поступательным движением полотна оборудована пусковым переключателем управления скоростью. Она может работать на любой скорости от нуля ходов в минуту до полной скорости. Всегда включайте электроинструмент перед тем, как полотно коснется обрабатываемого изделия. Для изменения скорости просто увеличивайте или уменьшайте нажим на пускатель. Чем дальше нажат-

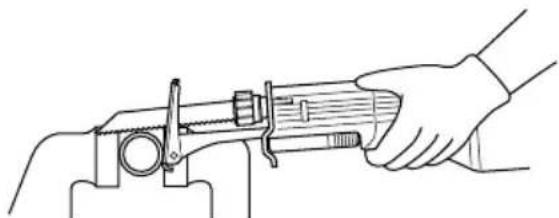

пускатель, тем больше будет скорость. Резание материалов Перед тем, как полотно коснется обрабатываемого изделия, крепко сожмите рукоятку и нажмите пускатель. Начинайте резать на низкой скорости, постепенно увеличивая скорость в процессе резания. При резании твердых материалов, или материалов, которые невозможно разрезать с края, просверлите начальное отверстие, превышающее размером наибольшую ширину полотна.

• Всегда прочно прижимайте основание к обрабатываемому изделию в процессе работы. Если основание находится на расстоянии от обрабатываемого изделия в процессе работы, это вызовет сильную вибрацию и/или изгиб, приводя к опасным рывкам полотна.

• При резании металла всегда надевайте рукавицы для защиты рук от летящих горячих стружек.

• При резании металла всегда используйте соответствующую смазочно-охлаждающую жидкость (масло для резания). Несоблюдение этого правила приведет к преждевременному износу полотна.

• Если электроинструмент работал непрерывно, пока не разрядился батарейный блок, дайте электроинструменту отдохнуть в течение 15 минут, прежде чем продолжить работу с новым батарейным блоком. Прочно прижмите основание к обрабатываемому изделию. Не позволяйте электроинструменту отскакивать. Приведите полотно к легкому контакту с обрабатываемым изделием. Сначала сделайте пробный надрез, используя низкую скорость. Затем используйте более высокую скорость для продолжения резания. Для надлежащего использования батарейного блока Никель-металлогидридный батарейный блок (EY9251) Перед хранением полностью зарядите никель-металлогидридрую батарею, чтобы обеспечить более продолжительный срок службы. Диапазон температуры окружающей среды составляет от 0°C (32°F) до 40°C (104°F). Если батарейный блок будет использоваться при температуре батареи ниже 0°C (32°F), инструмент может не функционировать надлежащим образом. В этом случае для надлежащего функционирования батареи полностью зарядите батарею до завершения зарядки. Если батарейный блок не используется, храните его подальше от таких металлических предметов, как скрепки, монеты, ключи, гвозди, шурупы, или других мелких металлических предметов, которые могут привести к контакту одной клеммы с другой. Хранение батарейных блоков вместе может стать причиной возникновения искр, ожогов или

При работе с никель-металлогидридным батарейным блоком убедитесь, что место хорошо проветривается. Срок службы батарейного блока Аккумуляторные батареи имеют ограниченный срок службы. Если после зарядки время функционирования становится чрезмерно коротким, замените батарейный блок на новый. ПРИМЕЧАНИЕ: Использование при очень жарких или холодных условиях сокращает время работы на одной зарядке. Утилизация батареи

В целях защиты окружающей среды и утилизации материалов, убедитесь, что она утилизирована в официально предназначенном месте, если таковые есть в Вашей стране.-

ПРИМЕЧАНИЕ: При первой зарядке батарейного блока, или после длительного хранения, заряжайте его в течение около 24 часов, чтобы довести батарею до полной зарядной емкости. Зарядное устройство (EY0110)

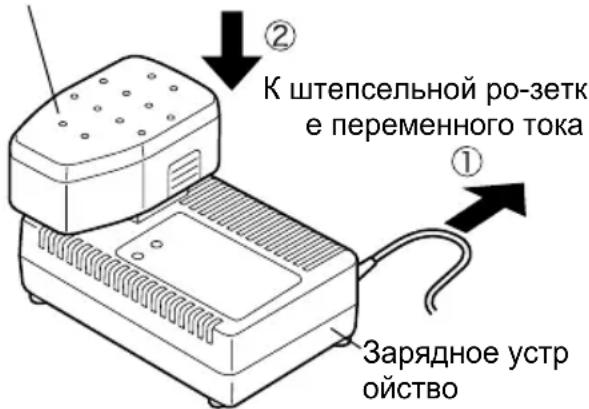

Включите зарядное устройство в штепсельную розетку переменного тока. ПРИМЕЧАНИЕ: При подключении штепсельной вилки к источнику питания переменного тока могут появиться искры, но это не представляет проблему с точки зрения безопасности.

2. Плотно вставьте батарейный блок в

зарядное устройство. Батарейный блок К штепсельной ро-зетк е переменного тока Зарядное устр

3. Во время зарядки будет гореть

лампочка зарядки. После завершения зарядки автоматически сработает внутренний электронный переключатель, предотвращая чрезмерную зарядку. Зарядка не начнется, если батарейный блок слишком горячий (например, непосредственно после функционирования при большой

Оранжевая лампочка режима ожидания будет гореть до тех пор, пока батарея не остынет. Затем зарядка начнется автоматически.

4. После завершения зарядки

лампочка зарядки начнет быстро мигать зеленым светом.

5. При любом из условий, когда

батарейный блок слишком холодный, либо батарейный блок не использовался длительное время, лампочка зарядки будет гореть. В таком случае зарядка займет более продолжительное время, пока батарейный блок полностью не зарядится, в сравнении со стандартным временем зарядки. Если полностью заряженный батарейный блок снова вставить в зарядное устройство, загорится лампочка зарядки.Через несколько минут лампочка зарядки может начать быстро мигать, показывая, что зарядка завершена.

Если лампочка зарядки не загорится непосредственно после включения зарядного устройства, или если лампочка не погаснет по истечении стандартного времени зарядки, обратитесь в уполномоченный сервисный центр. ПРИМЕЧАНИЕ: При зарядке холодного батарейного блока (с температурой ниже 5°C (41°F)) в теплом месте, оставьте батарейный блок в этом месте и подождите более одного часа, пока батарея нагреется до уровня температуры окружающей среды. В противном случае, батарейный блок может не зарядится полностью. Охладите зарядное устройство при последовательной зарядке более чем двух батарейных блоков. Не вставляйте Ваши пальцы в контактные отверстия, когда Вы держите зарядное устройство, а также в других случаях.

• Не используйте в качестве источника питания генератор двигателя. Это может повредить зарядное устройство и представляет собой риск пожара или травмы.

• Не блокируйте вентиляционные отверстия на зарядном устройстве и батарейном блоке.-

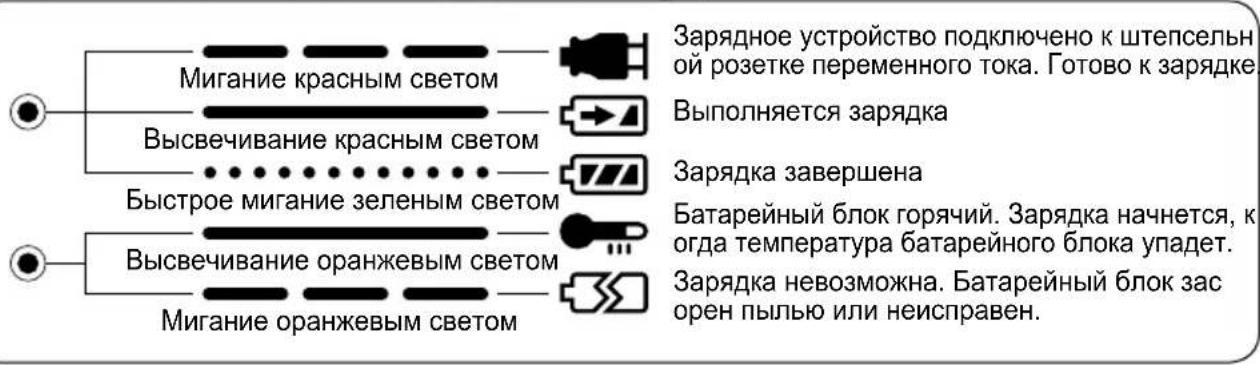

. Световые индикаторы Мигание красным светомВысвечивание красным светомБыстрое мигание зеленым светомВысвечивание оранжевым светомМигание оранжевым светомЗарядное устройство подключено к штепсельной розетке переменного тока. Готово к зарядке.Выполняется зарядкаЗарядка завершенаБатарейный блок горячий. Зарядка начнется, когда температура батарейного блока упадет.Зарядка невозможна. Батарейный блок засорен пылью или неисправен. . ПРИНАДЛЕЖНОСТИ

Для предотвращения риска травмы, используйте принадлежности или приспособления по их установленному назначению. Если Вам необходимо какое-либо содействие в получении дополнительной информации относительно данных принадлежностей, обратитесь в местный сервисный центр. . ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОСНОВНОЕ УСТРОЙСТВО Модель EY3544Мотор Мотор постоянного тока 18 ВДлина хода полотна 23 мм (7/8")Число ходов полотна в минуту 0 ~ 2700 х/минТип хвостовика полотна13 мм (1/2") универсальное полотно для механической пилы с возвратно-поступательным движением полотнаОбщая длина 491 мм (19 - 5/16")Вес (с батарейным блоком) 3,9 кг (8,7 фунта) Батарейный блок Модель EY9251Используемая батарея Никель-металлогидридная батареяНапряжение аккумуляторной батареи 18 В постоянного тока (1,2 В × 15 элементов)-

Зарядное устройство Модель EY0110 Электрические параметры См. табличку с электрическими параметрами на нижней поверхности зарядного устройства. Вес 0,78 кг (1,72 фунта) Время зарядки 7,2 B 9,6 B 12 B 15,6 B 18 B 24 B 1,2 Ампер-

EY9201 EY9231 EY9251 55 хв 65 хв ПРИМЕЧАНИЕ: Данная таблица может содержать модели, недосzупные в Вашей местности. Пожалуйста, обратитесь к каталогу.-
