Produkttyp	Sladdlös tigersåg
Varumärke	Panasonic
Modell	EY3544
Nominell spänning	18 V DC
Batterityp	Ni-MH (modell EY9251)
Batterikapacitet	3,5 Ah
Slaglängd	23 mm (7/8 tum)
Klippfrekvens (tomgång)	0 - 2 700 cpm
Bladets skafttyp	13 mm (1/2 tum) universal
Total längd	491 mm (19-5/16 tum)
Vikt (med batteri)	3,9 kg (8,7 lb)
Laddare ingår	Modell EY0110, nätspänning beroende på land
Laddningstid (batteri 3,5 Ah)	Cirka 65 minuter
Justerbar basplatta	Ja, verktygsfritt justerbar
Variabel hastighet	Ja, med progressivt avtryckarstyrning
Säkerhetsspärr	Spak för omkopplarlås
Material som kan skäras	Trä, metall, plast
Rekommenderat kylmedel	Skärvätska för metall
Drifttemperatur	0 °C till 40 °C
Underhåll av bladlås	Rengöring och smörjning med torrsmörjmedel
Garanti	Kontakta din återförsäljare (ej specificerad i manualen)

Vanliga frågor - Sega EY3544 PANASONIC

Hur byter man blad på sågen EY3544?

För att byta blad, ta först bort batteriet av säkerhetsskäl. Vrid bladlåsets hylsa medurs till öppet läge. Sätt i det nya bladet helt i bladlåset tills det klickar och hylsan automatiskt roterar för att låsa det. Kontrollera att bladet är ordentligt fast innan du använder verktyget.

Vilket batteri är kompatibelt med sågen Panasonic EY3544?

Sågen använder uteslutande batteriet Ni-MH modell EY9251 på 18 V och 3,5 Ah. Använd inte andra batterityper, eftersom det kan skada verktyget eller utgöra en säkerhetsrisk.

Hur laddar man batteriet EY9251?

Använd den medföljande laddaren modell EY0110. Anslut laddaren till ett vägguttag, sätt sedan i batteriet i laddaren. Indikatorlampan tänds under laddning. När laddningen är klar blinkar lampan snabbt grönt. Laddningstiden är cirka 65 minuter för ett helt urladdat batteri.

Vilka material kan jag skära med denna tigersåg?

Sågen kan skära trä, metall och plast. För metall, använd kylvätska (skärvätska) för att förhindra för tidigt slitage på bladet. Bär handskar för att skydda dig mot varma metallspån.

Hur justerar man basplattan på sågen?

För att flytta basplattan, lossa basplattans låsspak genom att vrida moturs. Skjut basplattan framåt eller bakåt till önskad position, dra sedan åt spaken medurs för att fästa den ordentligt. Detta gör att en oanvänd del av bladet kan användas.

Hur använder man den variabla hastigheten?

Sågen är utrustad med en avtryckare som ger progressiv hastighetskontroll. Ju mer du trycker på avtryckaren, desto högre hastighet (0 till 2 700 cpm). Börja alltid med låg hastighet för att påbörja snittet och öka sedan successivt.

Vilka säkerhetsåtgärder bör jag vidta?

Bär alltid skyddsglasögon med sidoskydd och ett dammskydd i slutna utrymmen. Håll verktyget i isolerade greppytor för att undvika elektriska stötar vid kontakt med en dold ledning. Ta bort batteriet före bladbyte eller underhåll. Rör inte bladet omedelbart efter användning eftersom det kan vara mycket varmt.

Vad gör jag om bladet fastnar under skärning?

Om bladet fastnar, släpp omedelbart avtryckaren och vänta tills det stannar helt. Forcera inte. Ta bort batteriet och kontrollera att bladet är korrekt fastsatt och i gott skick. Se till att basplattan är stadigt tryckt mot arbetsstycket. Om problemet kvarstår, låt en kvalificerad reparatör undersöka verktyget.

Hur underhåller man sågen EY3544?

Rengör regelbundet bladlåsets hylsa för att ta bort rester och smörj den periodiskt med ett torrsmörjmedel. Undvik våta smörjmedel som drar till sig damm. Efter intensiv användning, låt verktyget svalna i 15 minuter innan du byter batteri.

Var kan jag köpa reservblad till denna såg?

Använd universal tigersågblad med skaft på 13 mm (1/2 tum). Välj ett blad som är minst 90 mm långt för att det ska sticka ut ur basplattan. Kontakta ett auktoriserat Panasonic servicecenter eller en specialiserad återförsäljare för lämpliga blad.

BRUKSANVISNING Sega EY3544 PANASONIC

Trådlös växelverkande såg

Oppladbar stempelsag

Läs igenom hela bruksanvisningen innan strålkastaren tas i bruk. Spara bruksanvisningen för senere användning.

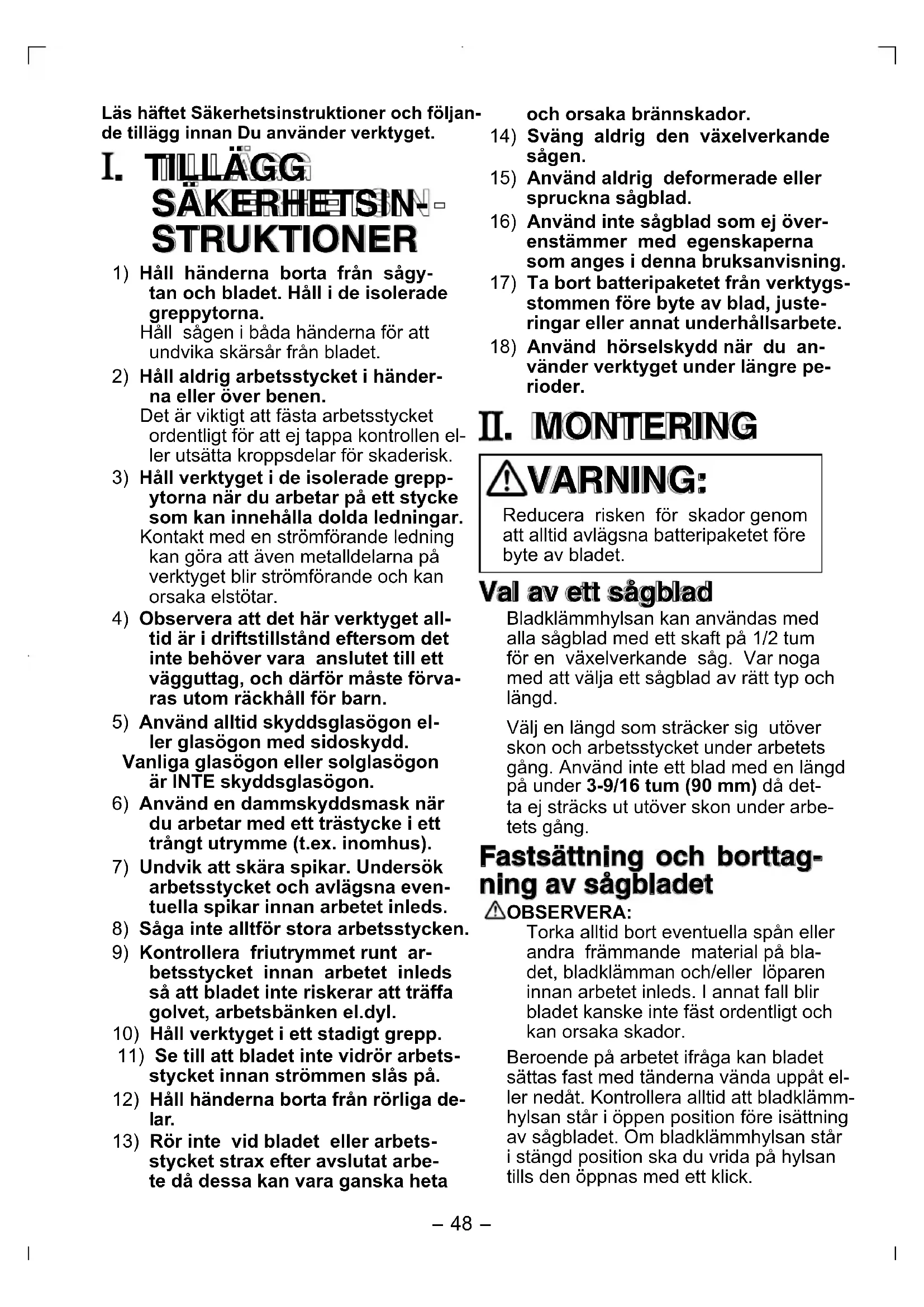

Läs häftet Säkerhetsinstruktioner och följan- de tillägg innan Du använder verktyget.

I. TILLÄGG SÄKERHETSIN- STRUKTIONER

1) Håll händerna borta från sågytan och bladet. Håll i de isolerade greppytorna.

Håll sågen i båda händerna för att undvika skärsår från bladet.

2) Håll aldrig arbetsstycket i händerna eller över benen.

Det är viktigt att fästa arbetsstycket ordentligt för att ej tappa kontrollen eller utsätta kroppsdelar för skaderisk.

3) Håll verktyget i de isolerade greppytorna när du arbetar på ett stycke som kan innehålla dolda ledningar.

Kontakt med en strömförande ledning kan göra att även metalldelarna på verktyget blir strömförande och kan orsaka elstötar.

4) Observera att det här verktyget alltid är i driftstillständ eftersom det inte behöver vara anslutet till ett vägguttag, och därför måste förvaras utom räckhåll för barn.

5) Använd alltid skyddsglasögon eller glasögon med sidoskydd.

Vanliga glasögon eller solglasögon är INTE skyddsglasögon.

6) Använd en dammskyddsmask när du arbetar med ett trästycke i ett trångt utrymme (t.ex. inomhus).

7) Undvik att skära spikar. Undersök arbetsstycket och avlägsna eventuella spikar innan arbetet inleds.

8) Såga inte alltför stora arbetsstycken.

9) Kontrollera friutrymmet runt arbetsstycket innan arbetet inleds så att bladet inte riskerar att träffa golvet, arbetsbänken el.dyl.

10) Håll verktyget i ett stadigt grepp.

11) Se till att bladet inte vidrör arbetsstycket innan strömmen slås på.

12) Håll händerna borta från rörliga delar.

13) Rör inte vid bladet eller arbets-stycket strax efter avslutat arbe-te då dessa kan vara ganska heta

och orsaka brännskador.

14) Sväng aldrig den växelverkande sågen.

15) Använd aldrig deformerade eller spruckna sågblad.

16) Använd inte sågblad som ej överenstämmer med egenskaperna som anges i denna bruksanvisning.

17) Ta bort batteripaketet från verktygsstommen före byte av blad, justeringar eller annat underhållsarbete.

18) Använd hörselskydd när du använder verktyget under längre perioder.

II. MONTERING

! WARNING:

Reducera risken för skador genom att alltid avlägsna batteripaketet före byte av bladet.

Val av ett sågblad

Bladklämmhylsan kan användas med alla sågblad med ett skaft på 1/2 tum för en växelverkande såg. Var noga med att välja ett sågblad av rätt typ och längd.

Välj en längd som sträcker sig utöver skon och arbetsstycket under arbetets gång. Använd inte ett blad med en längd på under 3-9/16 tum (90 mm) då detta ej sträcks ut utöver skon under arbetets gång.

Fastsättning och borttagning av sågbladet

OBSERVERA:

Torka alltid bort eventuella spån eller andra främmande material på bladet, bladklämman och/eller löparen innan arbetet inleds. I annat fall blir bladet kanske inte fäst ordentligt och kan orsaka skador.

Beroende på arbetet ifråga kan bladet sättas fast med tänderna vända uppåt eller nedåt. Kontrollera alltid att bladklämmhylsan står i öppen position före isättning av sågbladet. Om bladklämmhylsan står i stängd position ska du vrida på hylsan tills den öppnas med ett klick.

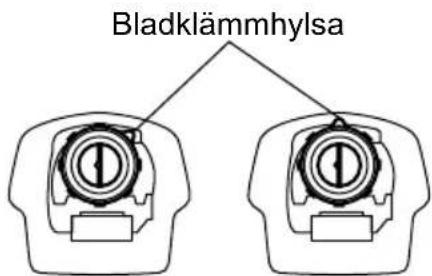

Öppen position Stängd position

För in sågbladet i bladklämman tills sågbladet snäpps på plats och klämhylsan vrids runt. Sågbladet fästs på plats när bladkämmhylsan roteras. Försäkra att sågbladet är fäst och läst ordentligt. Om bladklämman inte låses på rätt sätt ska du låta verktyget undersökas av en kvalificerad reparatör.

Blad

Om sågbladet inte trycks in tillräckligt djupt kan den plötsligt stötas ut under arbetets gång. Detta är ytterst farligt.

Ta ur sågbladet genom att vrida bladklämmhylsan i pilens riktning (medurs sett framifrån). Sågbladet förs ut och bladklämmhylsan fixeras i öppen position. Var försiktig med hantering av heta blad efter användning.

Bladklämmhylsa

Hylsan fixeras kanske inte i öppen position om du inte vrider bladklämmhylsan till fullo före urtagning av sågbladet. Vrid i så fall fall bladklämmhylsan till fullo och försäkra att den fixeras i öppen position.

Underhåll av bladklämman

Se till att bladklämmhylsan hålls ren och torr efter användning.

Smörj bladklämmhylsan med ett pulversmörjmedel med jämna mellanrum. Ett fuktigt smörjmedel kan dra åt sig smuts och damm och orsaka fel på bladklämman.

III. ANVÄNDNING

Håll verktyget i de isolerade greppytorna när du arbetar på ett stycke som kan innehålla dolda ledningar. Använd alltid skyddsglasögon eller glasögon med sidoskydd.

Justering av skon

När bladet förlorar skärpan längs en viss del av skärytan går det att placera om skon så att en annan, oanvänd del av skärytan används. Detta förlänger bladets effektiva livslängd. Omplacera skon genom att lossa skolåsspaken moturs och skjuta skon framåt eller bakåt till önskad position. Dra sedan åt skolåsspaken ordentligt för att fästa skon.

Angående strömställaren ⚠ OBSERVERA:

Före isättning av batteripaketet i verktyget ska du alltid kontrollera att vippströmställaren rör sig på rätt sätt och återgår till läget "OFF" när den släpps.

Det finns en omkopplarlåsspak som ska förhindra att vippströmställaren trycks in oavsiktligt. Se till att denna står i låst position när du bär på eller förvarar verktyget så att den inte kan startas av misstag. Starta motorn genom att trycka på

omkopplarlåsspaken och sedan vippströmställaren.

! WARNING:

Reducera risken för skador genom att alltid hålla händerna borta från bladet och andra rörliga delar.

Start och stopp

Fatta ett stadigt tag i verktyget innan den startas. Tryck sedan på omkopp-larlässpaken från antingen vänster eller höger sida av verktyget. Tryck in ström-ställaren i lämplig grad.

Stoppa verktyget genom att släppa strömställaren. Se till att verktyget stoppats till fullo innan det läggs ner eller bladet tas ur.

Kontroll av hastigheten med vippströmställaren

En växelverkande såg gör det möjligt att kontrollera hastigheten med dess vippströmställare. Det går att använda valfri hastighet från noll slag per minut till full varvtakt. Starta alltid verktyget innan det förs i kontakt med arbetsstycket. Variera hastigheten genom att öka eller minska trycket på strömställaren. Ju längre strömställaren trycks in, desto högre hastighet.

Arbetsstycken

Fatta ett stadigt tag i verktyget och tryck på vippströmställaren innan det förs i kontakt med arbetsstycket. Starta med en låg hastighet och öka sedan efter hand. Vid sågning av hårda material som ej kan sågas från kanten ska du först borra ett starchål som är större än den bredaste delen av bladet.

! OBSERVERA:

- Tryck alltid skon ordentligt mot arbetsstycket under arbetets gång. Om skon hålls borta från arbetsstycket kan det uppstå kraftiga vibrationer och/eller vridningar som gör att bladet rycker på ett farligt sätt.

- Använd alltid handskar för att skydda händerna mot heta flisor när du arbetar med en metallbit.

- Använd alltid ett lämpligt kylningsmedel (skärolja) när du arbetar med en

metallbit. I annat fall slits bladet ut väldigt snabbt.

- När verktyget använts kontinuerligt tills batteripaketet blivit urladdat ska du låta det vila i runt 15 minuter innan du fortsätter arbetet med ett nytt batteripaket.

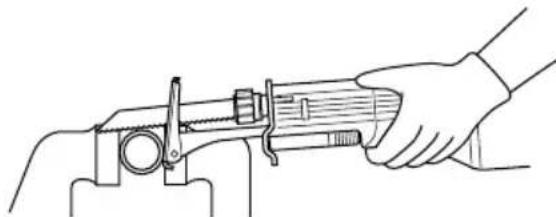

Tryck skon ordentligt mot arbetsstycket. Låt inte verktyget studsa upp och ned. För bladet i kontakt med arbetsstycket. Gör först en inledande skåra med en långsam hastighet. Öka sedan hastigheten efter hand.

Rätt användning av batteriet

Ni-MH-batterier(EY9251)

Ladda upp Ni-MH-batteriet helt innan du lägger undan det. Dess livslängd förbättras då.

Temperaturen i omgivningen skall vara mellan 0°C (32°F) och 40°C (104°F).

Om batteriet används under fryspunkten 0°C (32°F), kan verktyget fungera onormalt. I detta fall ska du ladda upp batteriet helt för att vara säker på att batteriet fungerar normalt.

När batteripaketet inte används ska det hållas borta från mynt, nycklar, gem, spikar, skruvar och andra små metallföremål som kan orsaka kortslutning genom att vidröra kontakterna.

En kortslutning av batteriets kontakter kan orsaka gnistor, brand eller brännskador.

När ett Ni-MH-batteri används måste du se till att platsen har god ventilation.

Batteriets livslängd

Batteriet har en begränsad livslängd. Om batteriets kapacitet är extremt kort efter att ha laddats ordentligt,

skall det bytas ut mot ett nytt.

OBS!

Under mycket varma eller kalla förhållanden reduceras batteriets kapacitet per laddning.

Batteriåtervinning

OBSERVERA:

Av miljöhänsyn och återvinningsskäl bör du alltid lämna in batteriet på en kommunal insamlingsplats, om en sådan förekommer.

LADDNING

OBS!

När batteriet laddas för första gången, eller efter lång lagring, skall det laddas under 24 timmar för att nå full effekt.

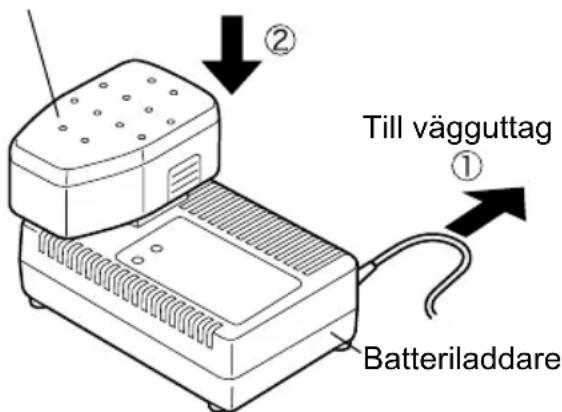

Batteriladdare (EY0110)

1. Anslut laddaren till ett vägguttag.

OBS!

Det kan uppstå gnistor när kontak - ten är ansluten till ett vägguttag, men detta utgör inte något säker hetsproblem.

1. Sätt i batteriet ordentligt i laddaren. Batteri

1. Under laddningen lyser laddningslampan.

För att förhindra överladdning kopp - lar en inbyggd brytare automatiskt bort laddningsfunktionen när laddningen är färdig.

- Om batteriet är för vamt (t.ex. direkt efter tungt arbete) startar inte laddningen. Den orange "standby"-lampan lyser tills batteriet svalnat, däref ter påbörjas laddningen automatiskt.

1. När laddningen är avslutad bärjar laddningslampan blinka hastigt i grönt.

2. Laddningslampan tänds om batteripaketet är alltför kallt eller om det inte använts under en längre tid. I detta fall kommer laddningen av batteripaketet att ta något längre än den normala laddningstiden.

- Vid isättning av ett fulladdat batteripaket i laddaren på nytt kommer laddningslampan att tändas. Efter några minuter börjar laddningslampan blinka snabbt för att visa att laddningen är klar.

1. Vänd dig till en auktoriserad återförsäljare om laddningslampan inte tänds omedelbart efter att laddaren anslutits till nätet, eller om den inte släcks efter den normala laddningstiden.

OBS!

- När du ska ladda ett kallt batteri (under 5°C (41°F) på ett varmt ställe, ska du låta batteriet ligga på detta ställe minst en timme i förväg så att batteriet får rumstemperatur. I annat fall kan det hända att batteripaketet inte laddas till fullo.

- Kyl ner laddaren om du tänker ladda mer än två batteripaket i följd.

- Stick inte in fingrarna i kontakthålet när du håller laddaren i handen eller vid andra tidpunkter.

⚠️ WARNING:

- Använd inte en motordriven generator som strömkälla.

Detta kan skada laddaren och ska- pa risk för brand eller personskador.

- Täck inte över ventilationshålen på laddaren och batteriet.

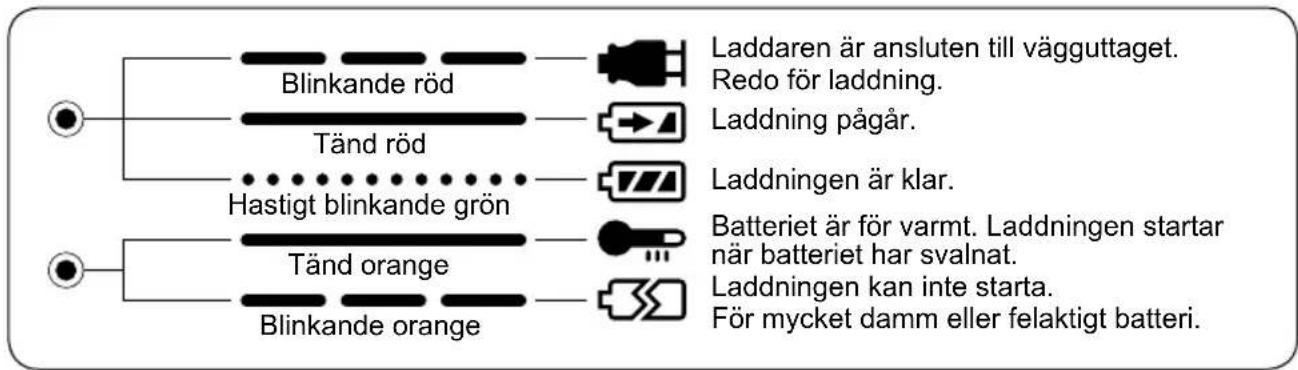

IV. INDIKERINGSLAMPOR

V. TILLBEHÖR

⚠️VARNING:

Förhindra risk för skador genom att använda tillbehör och tillsatser endast i avsett syfte.

Kontakta din lokala serviceverkstad om du behöver hjälp eller närmare information om dessa tillbehör.

VI. TEKNISKA DATA

HUVUDENHET

Modell EY3544
Motor Likspänningsmotor 18 V
Slaglängd 23mm (7/8")
Slag per minut 0 ~ 2700 spm
Typ av bladskaft 13 mm (1/2") universal växelverkande sågblad
Totallängd 491 mm (19 - 5/16")
Vikt (med batteri) 3,9 k	g, (8,7 lbs)

BATTERI

Modell EY9251
Förvaring batteri	Ni-MH-batteri
Batterispänning	18 V DC (1,2 V × 15 celler)

BATTERILADDARE

Modell EY0110
Elektriska specifikationer		Se märkplåten på undersidan av laddaren.
Vikt 0,78 k		g, (1,72 lbs)
Laddningstid		7,2V 9,6	V 12V 15,6V	18V 24V
	1,2Ah	EY9065	EY9080	EY9001
		EY9066	EY9086	EY9006
		20 min.
	1,7Ah		EY9180	EY9101
			EY9182
		25 min.
	2,0Ah	EY9168 EY9106 EY9136 EY9117
		30 min.	30 min. 60 min.
	3,0Ah			EY9200 EY9230 EY9210
				45 min. 90 min
	3,5Ah			EY9201 EY9231 EY9251
				55 min. 65 min

OBS!

Schemat kan innehålla modeller som inte säljs i ditt område. Se katalogen.
