Product	Afzuigkap
Merk	Best
Model	Offset
Installatietype	Afzuigend of recirculerend
Diameter afvoerkanaal	150 mm
Aantal motorsnelheden	4 (waarvan 4e intensief beperkt tot 5 min)
Timerfunctie	Automatisch uitschakelen na 5 minuten
Automatische uitschakeling zonder bediening	Na 10 uur
Geluidssignaal	Piep bij elke toetsactie
Verlichting	Ingebouwde LED
Alarm vetfilter	30 bedrijfsuren
Alarm koolstoffilter	120 bedrijfsuren
Vetfilter	Afwasbaar in vaatwasser of met de hand
Koolstoffilter	Vervanging ongeveer elke 6 maanden
Reiniging buitenkant	Vochtige doek, lauw water en neutraal reinigingsmiddel
Reiniging binnenkant	Doek gedrenkt in gedenatureerde ethylalcohol
Installatie	Moet door een professional worden uitgevoerd
Veiligheid	Stroom uitschakelen vóór onderhoud
Reserveonderdelen	Filters, lampen van hetzelfde type
Technische ondersteuning	Neem contact op met de klantenservice voor niet-vermelde lampen

Veelgestelde vragen - Offset BEST

Hoe installeer ik de afzuigkap in afzuigversie?

Voor de installatie in afzuigversie, maak een gat en installeer een luchtafvoerkanaal met een diameter van 150 mm. Gebruik een slang van minimale lengte met een beperkt aantal bochten (maximale hoek 90°). Vermijd dwarsdoorsnedeveranderingen en zorg ervoor dat de slang aan de binnenkant glad is. Sluit de afzuigkap niet aan op verbrandingsgasafvoeren.

Hoe schakel ik over naar recirculatiemodus?

De afzuigkap kan in recirculatieversie worden geïnstalleerd. In dit geval wordt de gefilterde lucht terug de ruimte in gestuurd. U moet een koolstoffilter (niet meegeleverd) installeren en de instructies in de handleiding volgen voor de montage.

Wat te doen als de afzuigkap niet aangaat?

Controleer of de voedingskabel correct is aangesloten. Zorg ervoor dat er een snelheid is geselecteerd op het bedieningspaneel. Als het probleem aanhoudt, controleer of de stroomonderbreker niet is uitgeschakeld.

Waarom draait de ventilator niet terwijl de verlichting werkt?

Dit kan erop wijzen dat de kabel van de ventilatormotor niet is aangesloten. Zoek de kabel en sluit deze aan. Als het probleem aanhoudt, neem dan contact op met de technische dienst.

Hoe reinig ik de vetfilters?

De vetfilters moeten minstens elke 2 maanden worden gereinigd. U kunt ze met de hand wassen met een neutraal reinigingsmiddel of in de vaatwasser. Om ze te demonteren, duwt u de vergrendeling naar binnen en trekt u het filter naar beneden.

Wanneer moet ik het koolstoffilter vervangen?

Het koolstoffilter moet ongeveer elke 6 maanden worden vervangen, vooral als de afzuigkap vaak wordt gebruikt. Om het te demonteren, verwijdert u het met een schommelende beweging.

Wat betekent het rode alarm op het bedieningspaneel?

Een rood lampje met stilstaande motor geeft het filteralarm aan. Brandt constant na 30 uur: de vetfilters moeten worden gereinigd. Knippert na 120 uur: de vetfilters moeten worden gereinigd en de koolstoffilters vervangen. Druk op de toets E (of TC6 afhankelijk van het model) om te resetten na onderhoud.

Hoe gebruik ik de timerfunctie?

Druk tijdens het draaien van de motor op de daarvoor bestemde toets (E, P6 of TC6). De afzuigkap stopt automatisch na 5 minuten. Een knipperend groen lampje geeft aan dat de timer is geactiveerd.

De afstandsbediening werkt niet, wat te doen?

Controleer eerst of de knoppen op de afzuigkap werken. Schakel de afzuigkap uit via de stroomonderbreker en schakel deze vervolgens weer in om de afstandsbediening opnieuw te verbinden. Als het probleem aanhoudt, vervang dan de batterij van de afstandsbediening.

Hoe vervang ik een defecte lamp?

Voor LED-lampen: als het type niet in de tabel van de handleiding staat, neem dan contact op met de technische dienst. Voor lampen met gloeilamp: vervang door een lamp van hetzelfde type. Gebruik een andere fitting om te testen: als de lamp werkt, is de fitting defect.

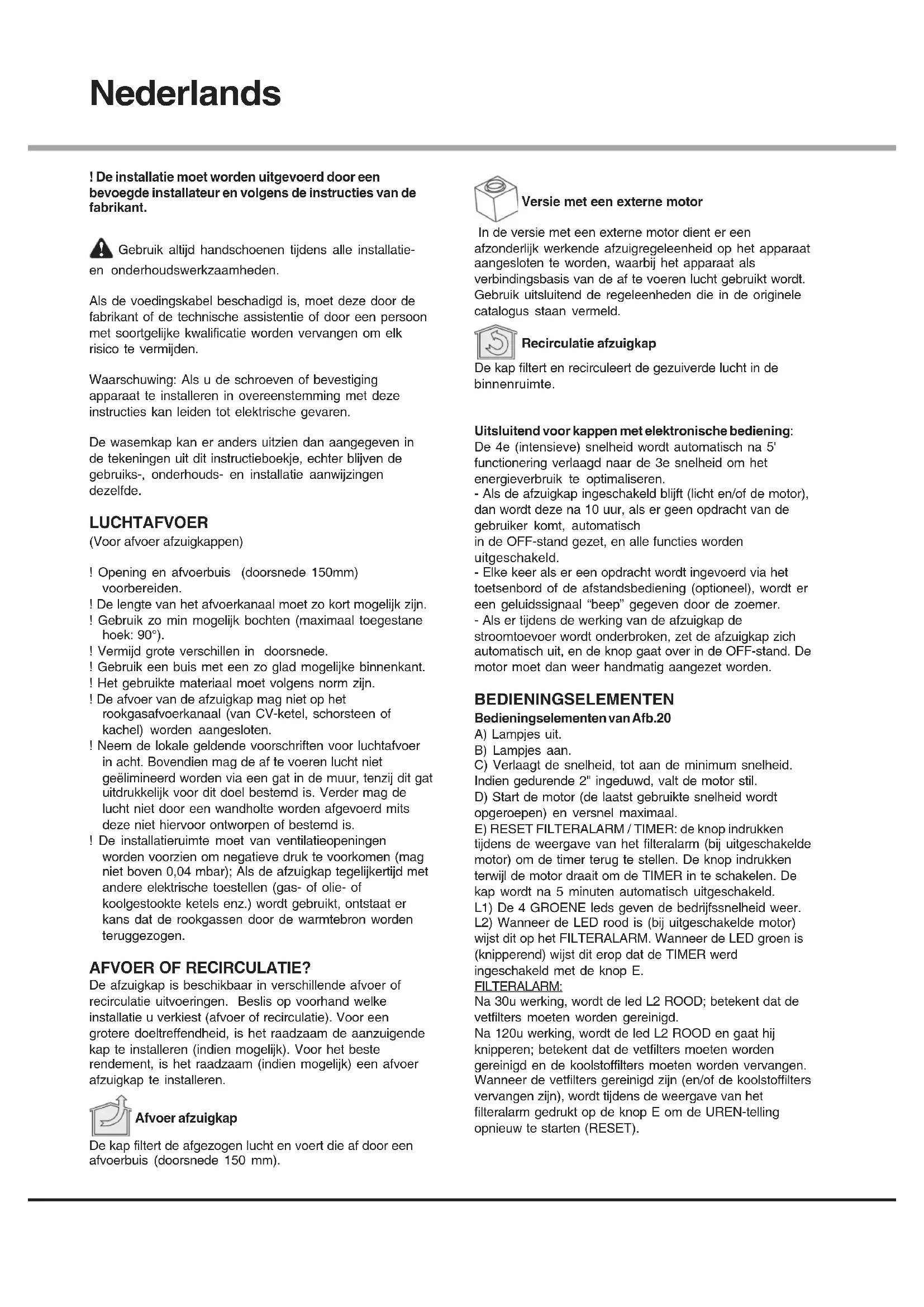

GEBRUIKSAANWIJZING Offset BEST

! De installmentie moet worden uitgevoerd door een bevoegde installmenteur en volgens de instructies van de fabrikant.

Gebruik alkijd handschoenen tijdens alle installmenten onderhoudswerkzaamheden.

Als de voedingskabel beschadigd is,要去这其中的 door de fabrikant of de technische assistentie of door een person met soortgelijke kwalificatie worden verrangen om elk risico te vermijden.

Waarschuwing: Als u de schroeven of bevestiging apparaat te installeren in overeenstemming met deze instructies kan leiden tot elektrische gezaren.

De wasemkap kan er anders uitzien dan aangegeven in de tekeningenuit dit instructieboekje,echter blijven de gebruiks-, onderhouds- en installmentie aanwijzingen bezelfde.

LUCHTAFVOER

(Voor afvoer afzuiigkappen)

! Opening en afvoerbuis (doorsnede 150mm) Voorbereiden.
! De lenghte van het afvoerkanaal moet zo kort möglichk�<|im_start|>assistant Zijn.
! Gebruik zo min möglichk bochten (maximaal toegestane hoek: 90^ ).
! Vermijd grote verschillen in doorsnede.
! Gebruik een buis met een zo glad möglichke binnenkant.
! Het gebruekte materiaal moet volgens norm+zijn.
! De afvoer van de afzuigkap mag Niet op het rookgasafvoerkanaal (van CV-ketel, schorsteen of kachel) worden aangesloten.
! Neem de lokale geldende voorschriften voor luchtafvoer in acht. Bovendien mag de af te voeren luckt Niet geelimeerd worden via een gat in de muur, tenzij dit gat uitdrukkelijk voor dit doel bestemd is. Verder mag de luckt Niet door een wandholte worden afgevoerd mits deze Niet hiervoorn ontworpen of bestemd is.
! De installmentieruimte要去 van ventilatieoppeningen worden voorzien om negatieve druk te voorkomen (mag Niet boven 0,04 mbar); Als de afzuigkap tegelijkkertijd met andere elektrische toestellen (gas- of olie- of koolgestookte ketels enz.) worden gebruikt, ontstaat er kans dat de rookgassen door de warmtebron worden teruggezogen.

De afzuigkap is beschikbaar in verschlende afvoer of recirculatie uitvoeringen. Beslis op voorhand welke installmentie u verkiest (afvoer of recirculatie). Voor een grotere doeltreffendheid, is het raadzaam de aanzuiigende kap te installereren (indien maybe). Voor het beste rendement, is het raadzaam (indien maybe) een afvoer afzuigkap te installereren.

Afvoer afzuigkap

De kap filtert de afgezogen lucht en voert die af door een afvoerbuis (doorsnede 150~mm

Versie met een externe motor

In de versie met een externe motor dient er een afzonderlijk werkende afzuigregeleenheid op het apparaat aangesloten te worden, waar bij het apparaat als verbindingsbasis van de af te voeren lucht gebruikt worden. Gebruik uitsluitend de regeleenheden die in de originele catalogus staan vermeld.

Recirculatie afzuigkap

De kap filtert en recirculeert de gezuiverde lucht in de binnenruimte.

Uitsluitend voor=kappen met elektronische bediening:

De 4e (intensieve) snelheid wirdt automatisch na 5^ functioning verlaagd maar de 3e snelheid om het energieverbruik te optimaliseren.

• Als de afzuigkap ingeschakeld blijft (licht en/of de motor), dan worden dieze na 10 uur, als er geen opdracht van de gebruiker kommt, automatisch in de OFF-stand gezet, en alle functies worden uitgeschakeld.

• Elke keer als er een opdracht worden ingevoerd via het toetsenbord of de afstandsbediening (optioneel), worden er een geluidssignaal "beep" gegeven door de zoemer.

• Als erijdens de werkung van de afzuiigkap de stroomtoevoer worden onderbroken, zet de afzuiigkap zich automatisch uit, en de knop gaat over in de OFF-stand. De motor要去 dan waar handmatig aangezet worden.

BEDIENINGSELEMENTEN

Bedieningselementen van Afb.20

A) Lampjesuit.

B) Lampjes aan.

C) Verlaagt de snugelheid, tot aan de minimum snugelheid.
Indien gedurende 2'' ingeduwd, valt de motor stil.

D) Start de motor (de LAST gebruekte snelheid worden opgeroepen) en versnel maximaal.

E) RESET FILTERALARM/TIMER: de knop indrukken tijdens de weergave van het filteralarm (bijuitgeschakelde motor) om de timer terug te stellen. De knop indrukken verwijl de motor draait om de TIMER in te schakelen. De kap worden na 5 minuten automatisch uitgeschakeld.

L1) De 4 GROENE leds gegen de bedrijfssnelheid weeR. L2) Wanner de LED rood is (bij uitgeschakelde motor) wijst dit op het FILTERALARM. Wanner de LED groen is (knipperend) wijst dit erop dat de TIMER werk ingeschakeld met de knop E.

FILTERALARM:

Na 30u werkung, worden de led L2 ROOD; betekent dat de vetfilters要去en worden gereinigd.

Na 120u werkung, worden de led L2 ROOD en gaat hij knipperen; betekent dat de vetfilters要去en worden gereinigd en de koolstofffilters要去en worden verrangen. Wanner de vetfilters gereinigd zijn (en/of de koolstofffilters verrangen zich), wordenijdens de weergave van het filteralarm gedrukt op de knop E om de UREN-telling opnieuw te starten (RESET).

Bedieningselementen van Afb.21

Toets A = schakelaar voor de verlichting.

Toets B = schakelaar AAN/UIT motor I ste能力和.

Toets C = schakelaar 2 de能力和

Toets D = schakelaar 3 de snelheid.

Bedieningselementen van Afb.22

P1: kort ingedrukt à de lampen gaan aan/uit, deled P1 gaat aan/uit.

P2: Ingedrukt bijuitgeschakelde motor: de motormotorwordt op de eerste slelheid opgestart. Ingedruktbij ingeschakelde motor in de 1ste: de motor wordtuitgeschakeld. Ingedrukt bij ingeschakelde motor opsnelheid 1 vanuit de 1ste staat de motor in de 1ste.Geeft de slelheid aan met de brandende led.

P3: Ingedrukt bijuitgeschakelde motor: de motorwordt op de 2de slelheid opgestart. Ingedrukt bij ingeschakeldemotor op slelheid 1 vanuit de 2de plaatst demotor in de 2de. Geeft de slelheid aan met de brandendeled.

P4: Ingedrukt bijuitgeschakelde motor: de motorwordt op de 3de snugheid opgestart. Ingedrukt bij ingeschakeldemotor op snugheid 1 vanuit de 3deplaatst demotor in de 3de. Geeft de snugheid aan met de brandendeled.

P5: Ingedrucht bijuitgeschakelde motor: de motorwordt op de 4de snugheid opgestart. Ingedrucht bij ingeschakeldemotor op snugheid 1 vanuit de 4de plaatst demotor in de 4de. Geeft de snugheid aan met de brandendeled.

P6: Activeert/deactivateert de functie timer 5^ aangeduidmet brandende P6.

P7: Reset filters: reset de teller en schakelt debetreffende led uit als het alarm filters geactiveerd is(30h of 120h).Als bij uitgeschakelde motor de functie Timer 5' geactiveerdwordt,plaatst de motor zich in de 1ste.Buzzer:Bij elke druk op de toets LAST de commando een pieptoonhoren.Weergave filteralarm:Als de motor 30H gefunctioneerd heeft gaat de led P7elke keer 30^ lang branden als de motor uitgeschakeldwordt a alarm antivetfiltersAls de motor 120h gefunctioneerd heeft gaat de led P7elke keer 30^ lang knipperen als de motor uitgeschakeldwordt aalarm carbonfiltersDrukijdens de weergave van het alarm om P7 om hetalarm te resetten.

Bedieningselementen van Afb.23-24

Knop TC1 (Licht)Aan-/ uitzetten van de hoofdverlichting ON/OFFAls de hoofdverlichting aan staat, verandert BL1 van kleur en gaat aan. Na het indrukken en ingedrukt honden gaat de bijverlichting aan /uit (optioneel).

Knop TC2 (Motor - V1). ON/OFF Motor - Zet de motor aan met de 1e snelheid.

Knop TC3 (Motor - V2). Zet de motor aan met de 2e spelheid.

Knop TC4 (Motor - V3). Zet de motor aan met de 3e snelheid.

Knop TC5 (Motor - V4). Zet de motor aan met de 4e slelheidDeijd van de maximale slelheid staat ingesteld op 5 minute, na dezeijd worden de slelheid automatisch teruggezet waar de 3e slelheid. Als de motor aanstaat, gaat het LED lampje van de LAST gekozen knop (TC2-TC5) branden om aan te given welke slelheid is ingesteld.

Knop TC6 (TIMER zelf uitzetten na 5 min.)Zet de TIMER functie aan met de erder ingestelde snelheid. Als de

motor NIET aanstaat, worden de motor aangezet met de eerste snelheid en de TIMER functie worden ingeschakeld. Als de TIMER functie aan staat, verander BL6 van kleur en.gaat aan.

ALARM filter 30 h. Na 30 eer werken, gaat het alarm af voor het reinigen van de vetfilters. Als het alarm voor de filters afgaat, worden deze 30 seconden lang weergegeven elke keer nadat de motor worden uit gezet.BL6 blijft aan.

Gedurende deutsche tijd is er een möglichkheid om het alarm te resetten door TC6 in de drukken en ingedrukt te honden.ALARM filter 120 h.Na 120 uur werken, gaat het alarm af voor de verranging van de actieve koolfilters (optioneel). Als het alarm voor de filters afgaat, wordt deze 30 seconden lang weergegeven elke keer nadat de motor wordenuit gezet.BL6 gaat knipperen. Gedurende deutsche tijd is er een möglichkheid om het alarm te resetten door TC6 in de drukken en ingedrukt te honden.

Werktijd limiet : als de afzuigkap ingeschakeld blijft (licht en/of de motor), dan worden deze na 10 uur, als er geen opdracht van de gebruiker komt, automatisch in de OFF-stand gezet, en alle functies worden uitgeschakeld.

Zoemer: elkereeralsereenopdrachtwordingingevoerdvihettoetsbordofdeafstandsbdiening(optioneel),wordtereengeluidssignaal"beepgegevendoordezoemer.

ONDERHOUD

! Stroomvoorziening uitschakelen alvorens de afzuigkap te reinigen of onderhonden.

Reiniging van de afzuigkap

WANNEER: minstens 1 keer in de 2 maanden reinigen om brandgevaar te vermiiden.

REINIGING VAN DE BUITENKANT: maak gelakte oppervlakken schoon m.b.v. een zachte doek, bevochtigd met lauw water en neutraal reinigingsmiddel; Gebruik specifieke reinigingsmiddelen bestemd voor RVS, koper of messing.

REINIGING VAN DE BINENKANT: gebruik een doek/ kwast gedrenkt in gedenatureerde ethylalcohol.

WAARSCHUWING: Gebruik geen schuur- of bijtende middelen (zoals metaalspons, te harde borstel of agressieve schoonmaakmiddel enz.)

Reiniging van de vetfilters

WANNEER: minstens 1 keer in de 2 maanden reinigen om brandgevaar te vermijden, met betrekking tot gelebruik.

AFNEMEN VAN DE FILTERS: ter hoogte van de handgreep, de grendel maar achefteren duwen en de filter maar beneden trekken.

REINIGING VAN DE FILTERS: Was de filters met de hand of in de vaatwasser met een neutraal reinigingsmiddel. De vaatwasser kan de kleur van de filters ieis doein verragen; dit heeftECHTER geen invloed op de goede werkng van de filters.

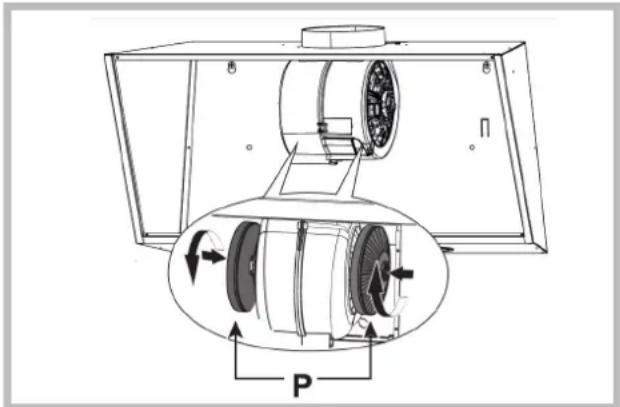

Vervanging koolstoffilters (P)

(Alleen voor recirculatie)

WANNEER: minstens 1 keer in de 6 maanden, met betrekking tot gebruik.

AFNEMEN VAN DE FILTER: Haal de koolstoffilters te keren.

Verlichting

Bij het verwangen van de lampen van hetzelfde type - als deze lamp Niet in de tabel in het werkblad "OPGELET" staat - neem dan contact op met het steunpunt.

Niet meegeleverde onderdelen

STORINGEN

Indien er iets nicht correct werkt, voordat de technische Dienst op te roepen, voer de eenvoudige onderstaande controles:

Mogelijkkeoorzaak(1):Devoedingskabelnietaangeslotenofnet correct aangesloten.

Oplossing: De elektrische installatie van de afzuiigkap verwiet nicht correct door de installmentar aangesloten. Roep een elektricien/installateur op. Mogelijke orzaak (2): Geen spelheid gekozen.

Oplossing: Kies de slelheid in het besturingspaneel.
Indien de dekselzet zich tijdens de normale werkig uit, controllerer de spanning wel aangesloten is en of deeerpolige schakelaar Niet ingeschakeld is.

- De afzulging werkt niet, maar de verlichting wel

Mogelijkkeoorzaak:De kabel van de afzuiigingsmotor is Niet aangesloten.

Oplossing: Vind de kabel van de afzuiigingsmotor en sluit deze aan.

Controleer of de ventilator werk. Indien het probleem aanhoudt, roep de technische diest op.

- Afzuigkap werkt nicht correct

Mogelijkeoorzaak:Vuile filters/afscheidingen.

In het geval van afzuiigkappen met kanaalsystemen en afzuiigkappen met externe motor

Mogelijkeoorzaak(1):Het kanaalsystemewerd Niet conform de eisen uitgevoerd.Indien delenge van het kanaal de eisen van de producent overschrijdt,gaat de afzuigkap Niet optimaal werken.Indien die diameter van het kanaal te Klein is of in het systeme te veel elleboog koppelingen zich,gaat ook de doorstroom van de lucht langzamer zich.

Tijdens de montage van het afvoerkanaal dieren de officiele instructies van de bevoegde organen te worden opgevolgd (bv. de afgezogen luckt mag Niet maar het kanaal gaan dat als deel van de centrale verwarmingsinstallatie of thermosifon ezv. gebruikt worden). De ruimte heeft ventilatieopeningen.

neem contact met de installer op.

Mogelijkeoorzaak(2):Het kanaal isverstopt.

Oplossing: controller of het ventilatiekanaal Niet geblokkeerd is (vogelnesten of gordels).

Mogelijkkeoorzaak(3):De klep van het ventiel opentiet.

Oplossing: Controller of de band uit de kleppen van het ventiel verwijderd wrought en of deze vrij bewegen.

Bij afzuiigkappen met filter

Mogelijkkeoorzaak:koolestoffilteris volledigvol.

Oplossing: verrang ge koolstofffilter.

Indien deutsche soort verlichting nicht in de onderstaande babel met "Opgelet" zich befindt, neem contact met de technische dienst op.

Gloeilampen:

Mogelijkkeoorzaak:Beschadigde gloeilampof de behuizing of de voedingskabelniet aangeslotenis.

Oplossing: plaats de gloeilamp in een andere behuizing; indien deze steeds Niet werkt, verrang de gloeilamp; indien wel werkt, is de

behuiizing beschadigd of de voedingskabel nicht aangesloten is. Roep de technische Dienst op.

Halogeenlampen:

Mogelijkkeoorzaak:Beschadigde halogeenlamp of de behuizing of de voedingskabel Niet aangesloten is.

Oplossing: verwang de halogeenlamp. Indien het probleem aanhoudt, roep de technische Dienst op.

Mogelijkkeoorzaak(1):Geenverbindingtussen deafstandsbediening en afzugkap.

Oplossing: Controller of de bedieningsknoppen op de afzuiqkap correct werken.

Zet de spanning van de afzuigkap met gebruik van de circuitonderbrekeruit;ervolgens zet deze opnieuw aan. Maak opnieuw de verbindingussen de afstandsbediening en afzuigkap, volg waar bij de gebruiksaanwijzing van de afstandsbediening op.

Mogelijkke orzaak (2): Lege de batterij in afstandsbediening.

Oplossing: Vervang de batterij.

- Vergrendeling van het verticale telescopische blad (indien in de set)

Indien alle LED-diodes knipperen, ist het telescopische blad vergrendeld. Wacht 30 seconden en druk op de knop boven of beneden om het blad te ontgrendelen.

Indien de knop boven/beneden knippert, bevindt zich de smeerfilter nicht in de juiste positie. Plaats deze in de juiste positie.

Indien het blad vergrendeld is, controller of de voedingskabel wel aangesloten is. Indien het probleem aanhoudt, roep de technische Dienst op.
