Prodotto	Cappa
Marca	Best
Modello	Offset
Tipo di installazione	Aspirante o filtrante
Diametro del condotto di evacuazione	150 mm
Numero di velocità motore	4 (di cui 4a intensiva limitata a 5 min)
Funzione timer	Arresto automatico dopo 5 minuti
Spegnimento automatico senza comando	Dopo 10 ore
Segnale acustico	Bip ad ogni azione sul tasto
Illuminazione	LED integrato
Allarme filtro grassi	30 ore di funzionamento
Allarme filtro carbone	120 ore di funzionamento
Filtro grassi	Lavabile in lavastoviglie o a mano
Filtro carbone	Sostituzione ogni 6 mesi circa
Pulizia esterna	Panno umido, acqua tiepida e detergente neutro
Pulizia interna	Panno imbevuto di alcol etilico denaturato
Installazione	Deve essere eseguita da un professionista
Sicurezza	Interrompere l'alimentazione prima della manutenzione
Pezzi di ricambio	Filtri, lampade dello stesso tipo
Assistenza tecnica	Contattare il servizio post-vendita per lampade non elencate

Domande frequenti - Offset BEST

Come installare la cappa in versione aspirante?

Per l'installazione in versione aspirante, praticare un foro e installare un condotto di evacuazione dell'aria di diametro 150 mm. Utilizzare un tubo di lunghezza minima con un numero ridotto di curve (angolo max 90°). Evitare variazioni di sezione e assicurarsi che il tubo sia liscio internamente. Non collegare la cappa a condotti di fumi di combustione.

Come passare alla modalità filtrante?

La cappa può essere installata in versione filtrante. In questo caso, l'aria filtrata viene rimessa nella stanza. È necessario installare un filtro al carbone (non fornito) e seguire le istruzioni del manuale per il montaggio.

Cosa fare se la cappa non si accende?

Verificare che il cavo di alimentazione sia collegato correttamente. Assicurarsi che una velocità sia stata selezionata sul pannello di comando. Se il problema persiste, controllare che l'interruttore automatico non sia scattato.

Perché il ventilatore non gira mentre l'illuminazione funziona?

Ciò può indicare che il cavo del motore del ventilatore non è collegato. Trovare il cavo e collegarlo. Se il problema persiste, contattare il servizio tecnico.

Come pulire i filtri grassi?

I filtri grassi devono essere puliti almeno ogni 2 mesi. Possono essere lavati a mano con un detergente neutro o in lavastoviglie. Per smontarli, spingere il blocco verso l'interno e tirare il filtro verso il basso.

Quando sostituire il filtro al carbone?

Il filtro al carbone deve essere sostituito ogni 6 mesi circa, soprattutto se la cappa viene utilizzata frequentemente. Per smontarlo, rimuoverlo con un movimento di oscillazione.

Cosa significa l'allarme rosso sul pannello di comando?

Una spia rossa con motore fermo indica l'allarme dei filtri. Accesa fissa dopo 30h: i filtri grassi devono essere puliti. Lampeggiante dopo 120h: i filtri grassi devono essere puliti e i filtri al carbone sostituiti. Premere il tasto E (o TC6 secondo modello) per resettare dopo la manutenzione.

Come utilizzare la funzione timer?

Premere il tasto dedicato (E, P6 o TC6) durante il funzionamento del motore. La cappa si spegnerà automaticamente dopo 5 minuti. Una spia verde lampeggiante indica che il timer è attivato.

Il telecomando non funziona, cosa fare?

Verificare prima che i pulsanti sulla cappa funzionino. Spegnere la cappa tramite l'interruttore automatico, poi riaccendere per ricollegare il telecomando. Se il problema persiste, sostituire la pila del telecomando.

Come sostituire una lampada difettosa?

Per le lampade LED, se il tipo non è elencato nella tabella delle istruzioni, contattare il servizio tecnico. Per le lampade a bulbo, sostituire con una lampadina dello stesso tipo. Utilizzare un altro portalampada per testare: se la lampadina funziona, il portalampada è difettoso.

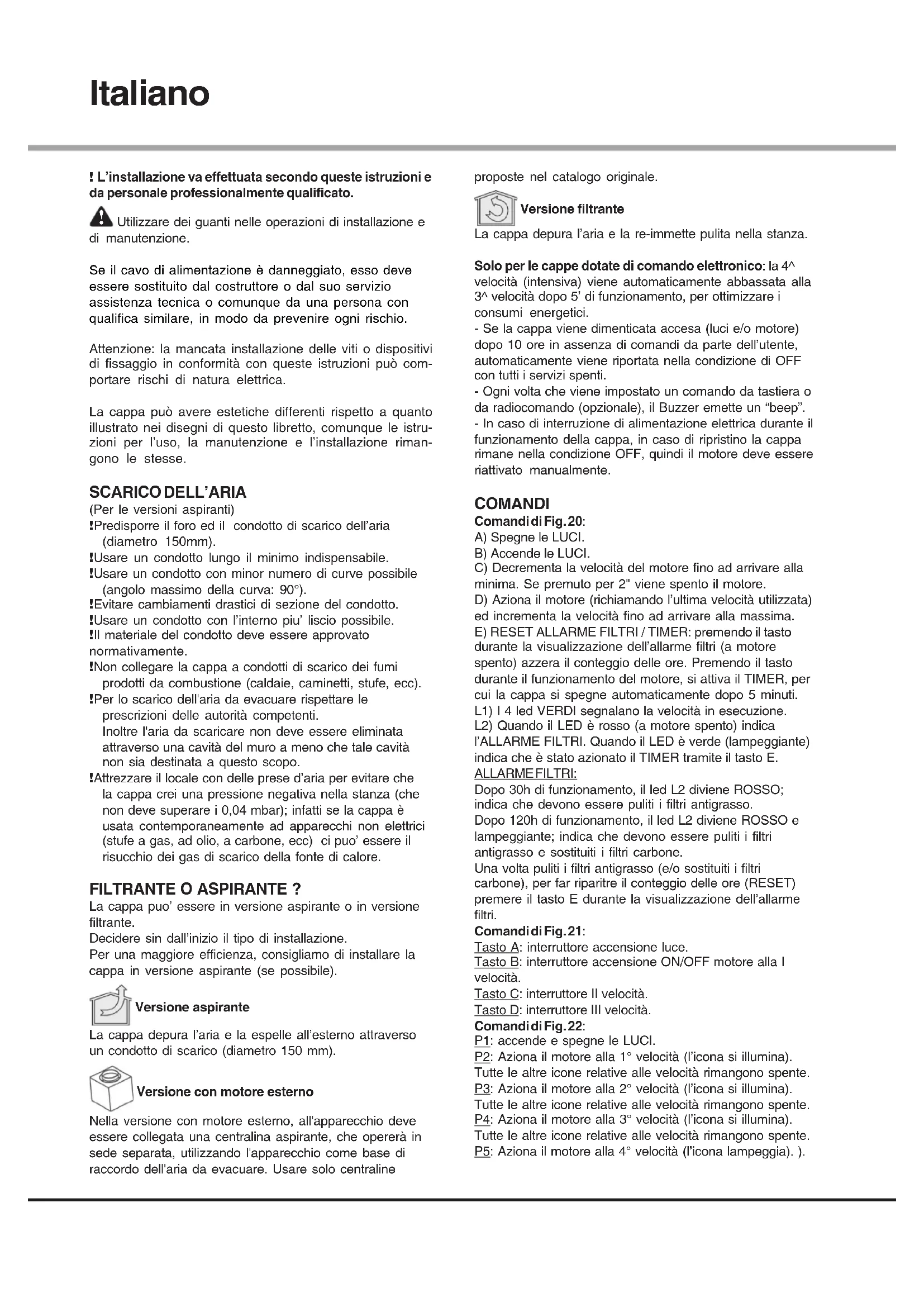

MANUALE UTENTE Offset BEST

! L'installazione va effettuata secondo queste istruzioni e da personale professionalmente qualificato.

Utilizzare dei guanti nelle operazioni di installazione e di manutenzione.

Se il cavo di alimentazione è danneggiato,esso deve essere sostituito dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualifica similare, in modo da prevenir agli rischio.

Attenzione: la mancata installatione delle viti o dispositivi di fissaggio in conformità con queste istruzioni cui可供 portare rischi di natura elettrica.

La cappa può essere estetiche differenti rispetto a quello illustrato nei disegni di questo libretto,comingsque le struzioni per l'uso,la manutenzione e l'installazione rimanggono le stesse.

SCARICO DELL'ARIA

(Per le versioni aspiranti)

!Predisporre il foro ed il condotto di scarico dell'aria (diametro 150mm).

!Usare un condotto lungo il minimo indispensable.

!Usare un condotto con minor numero di curve possibile (angolo massimo della curva: 90^

!Evitare cambiamenti drastici di sezione del condotto.

!Usare un condotto con l'interno piu' liscio possibile. Il materiale del condotto delve essere approvato normativamente.

!Non collegare la cappa a condotti di scarico dei fumi prodotti da combustione (caldaie, caminetti, stufe, ecc).

!Per lo scarico dell'aria da evacuire rispetto le prescrizioni delle autorità competenti. Inoltre l'aria da scaricare non deve essere eliminataattraverso una cavity del muro a meno che tale cavitynon sua destinata a quello scopo.

!Attrezzare il locale con delle prese d'aria per evitare che la cappa crei una pressione negativa nella stanza (che non deve superare i 0,04 mbar); infatti se la cappa è usata contemporaneamente ad apparecchi non elettrici (stufe a gas, ad olio, a carbone, ecc) ci puo' essere il risucchio dei gas di scarico della fonte di calore.

FILTRANTE O ASPIRANTE?

La cappa puo' essere in versione aspirante o in versione filtrante.

Decidere sin dall'inizio il tipo di installmente.

Per una maggiore efficienza, consigliamo di installare la cappa in versione aspirante (se possible).

Versione aspirante

La cappa depura l'aria e la espelle all'esternoattraverso un condotto di scarico (diametro 150~mm

Versione con motore esterno

Nella versione con motore esterno, all'apparecchio devese sere collegata una centralina aspirante, che operera in sede separata, utilizzando l'apparecchio come base di raccordo dell'aria da evacuare. Usare solo centraline

proposte nel catalogo originale.

Versione filtrante

La cappa depura l'aria e la re-immette pulita nella stanza.

Solo per le cappe dotate di lavoro elettronico: la 4^ velocità (intensiva) viene automaticamente abbassata alla 3^ velocità相较 o il funzionamento, per ottimizzare i consumi energetici.

• Se la cappa viene dimenticata accesa (luci e/o motore) après 10 ore in assenza di comandi da parte dell'utente, automaticamenteiene riportata nella condizione di OFF con tutti i servizi spenti.
• Ogni volta che viene impostato un dato da tastiera o da radiocommando (opzionale), il Buzzer emette un "beep". - In caso di interruzione di alimentazione elettrica durante il funzionamento della cappa, in caso di ripristino la cappa rimane nella condizione OFF, quando il motore delve essere riattivato manually.

COMANDI

Comandi di Fig.20:

A) Spagne le LUCI.

B) Accende le LUCI.

C) Decremente la velocità del motore fino ad arrivare alla minima. Se premuto per 2^ viene spento il motore.

D) Aziona il motore (richiamando l'ultima velocità utilizzata) ed incremente la velocità fino ad arrivare alla massima. E) RESET ALLARME FILTRI / TIMER: premendo il tasto durante la visualizzazione dell'allarme filtri (a motore spento) azzera il conteggio delle ore. Premendo il tasto durante il funzionamento del motore, si attiva il TIMER, per cui la cappa si spegne automaticamente dopo 5 minuti.

L1) I 4 led VERDI segnalano la velocità in esecuzione.

L2) Quando il LED è rosso (a motore spento) indica l'ALLARME FILTRI. Quando il LED è verde (lampeggiante) indica che è stato azionato il TIMERtramite il tasto E.

ALLARME FILTRI:

Dopo 30h di funzionamento, il led L2 diviene ROSSO; indica che devono essere puliti i filtri antigrasso.
Dopo 120h di funzionamento, il led L2 diviene ROSSO e lampeggiante; indica che devono essere puliti i filtri antigrasso e sostituiti i filtri carbone.

Una volta puliti i filtri antigrasso (e/o sostituiti i filtricarbone), per far riparire il conteggio delle ore (RESET) premere il tasto E durante la visualizzazione dell'allarme filtri.

ComandiFig.21:

Tasto A: interruptore accensione luce.

Tasto B: interruptore accensione ON/OFF motore alla I velocità.

Tasto C: interruptore II velocità.

Tasto D: interruptore III velocità.

ComandiFig.22:

P1: accende e spegne le LUCI.

P2: Aziona il motore alla 1^ velocità (l'icona si illumina).

Tutte le autre icone relative alle velocità rimangono spente.

P3: Aziona il motore alla 2^ velocità (l'icona si illumina).

Tutte le autre icone relative alle velocità rimangono spente.

P4: Aziona il motore alla 3^ velocità (l'icona si illumina).

Tutte le autre icone relative alle velocità rimangono spente.

P5: Aziona il motore alla 4^ velocità (l'icona lampeggia).

Tutte le autre icone relative alle velocità rimangono spente. La massima velocità è temporizzata ad un massimo di 5 minuti dopo di che viene automaticamente impostata la 3^ velocità.

P6: Aziona il TIMER (l'icona si illumina). Azionando il Timer (5 minuti), il motore si arresta automaticamente dopo 5 minuti.

P7: ALLARME FILTRI. Dopo 30h di funzionamento l'icona si illumina per indicate che bisogna pulire il filtro antigrasso.

Dopo 120h di funzionamento l'icona si illumina per indicare che bisogna pulire il filtro antigrasso e sostituire i filtri al carbone.

Perfare il RESET dell'allarme si deve premere licona,.
dontre e illuminata (o lavorare lampeggia).

Comandi di Fig. 23-24:

Pulsante TC1 (Luci): accende / spegne la luce principale ON/OFF. Quando la luce principale è accesa, BL1 cambia colore e diventa attivo. Con la pressione lunga, accende / spegne le lui di cortesia (opzionali).

Pulsante TC2 (Motore-V1). ON/OFF Motore - Attiva il motore in 1^ velocità.

Pulsante TC3 (Motore-V2). Attiva il motore in 2^ velocità.
Pulsante TC4 (Motore-V3). Attiva il motore in 3^ velocità.

Pulsante TC5 (Motore-V4). Attiva il motore in 4^ velocità. La massima velocità è temporizzata ad un massimo di 5 min. dopo di che viene automaticamente impostata la 3^ velocità. Quando il motore è attivo, il LED dell'ultimo tasting (TC2-TC5) selezionato diventa attivo per segnalare quale velocità è impostata.

Pulsante TC6 (TIMER autospegnimento 5 min). Attiva la funzione TIMER alla velocità è impostata. Se il motore NON è attivo, accende il motore alla 1^ velocità ed attiva la funzione TIMER. Quando la funzione TIMER è attiva, BL6 cambia colore e diventa attiva.

ALLARME filtri 30H: dopo 30h di funzionamento si attiva un allarme per la pulizia del filtrato anti grasso. L'allarme filtri, quando attivo, viene visualizzato per 30 sec agli volta che il motore viene disattivato: BL6 rimane accesso. Durante questo periodo è possible resettare l'allarme con una pressione lunga di TC6.

ALLARME filtri 120H: dopo 120h di funzionamento si attiva un allarme per la sostituzione del filtro ai carboni attivi (opzionale). L'allarme filtri, quando attivo, viene visualizzato per 30 sec agli volta che il motore viene disattivato: BL6 diventa lampeggiante. Durante questo periodo è possibile resettare l'allarme con una pressione lunga di TC6.

Tempo Limite di lavoro: se la cappa viene dimenticata accesa (luci e / o motore) dopo 10 ore in assenza di comandi da parte dell'utente automaticamente viene riportata nella condizione di OFF con tutti i servizi spenti.

Buzzer: agli volta che viene impostato un dato da tastiera o da radiocommando (opzionale) il Buzzer emette un "beep"

MANUTENZIONE

!Prima di pulire o fare manutenzione togliere la tensione.

Pulizia della cappa

QUANDO PULIRE: pulire almeno agli 2 mesi per evitare rischi di incendio.

PULIZIA ESTERNA: usare un panno inumidito con acqua tiepida e detersivo neutro (per le cappe verniciate); usare

prodotti specifici per cappe in acciaio, rame o ottone.

PULIZIA INTERNA: usare un panno (o un pennello) imbevuto di alcohol etilico denaturato.

COSA NON FARE: non usare prodotti abrasivi o corrosivi (esempio spugne metalliche, spazzole troppo dure, detergenti molto aggressivi, ecc.)

Pulizia dei filtri antigrasso

QUANDO PULIRE: pulire in rapporto all'uso, almeno agli 2.
mesi per evitare rischi di incendio.

COME TOGLIERI I FILTRI; in corrispondenza della maniglia spingere il fermo verso il retro e tirare il filtro verso il basso.

COME PULIRE I FILTRI: lavare con detersivo neutro a mano o in lavastoviglie. Nel caso di lavaggio in lavastoglie, un eventuale scolorimento non compromette in nessun modo la funzionalità dei filtri.

Sostituzione dei filtri carbone (P)

(Solo per la cappa filtrante)

QUANDO SOSTITUIRE: sostituire almeno anni 6 mesi, in rapporto all'uso.

COMETOGLIERLO:rimuovere il filtrocarbone con movimento rotatorio.

Illuminazione

Sostituire con lampade dello stesso tipo; se la lampada non è presente nella tabella riportata nel foglio "Avvertenze", rivolgersi al servizio assistenza.

Componenti non in dotazione con il prodotto

Se qualcosa non sembra funzionare, prima di chiamare il Servizio Assistenza effettuare i seguenti semplici controli:

La cappa non funziona

Possible causa (1): il cavo di alimentazione non è collegato bene.

Correzione: la cappa non è stata collegata elettricamente dall'installatore. Chiamare l'installatore. Possibile causa (2): non è stata selezionata una velocità.

Correzione: selezionare una velocità sul pannello comandi.

Se la cappa si è spenta nel corso del normale funzionamento, verificare che non ci sa interruzione di corrente e che il disposativo di interruzione omnipolare non sua scattato.

Il motore non funziona ma le luci si

Possible causa: il connettore del motore non è inserito.

Correzione: individuare il connettore del motore e collegarlo. Verificare se ora il motore funziona. Se il problema persiste, contattare il servizio assistenza.

La cappa ha un rendimento scarso

Possible causa: i filtri antigrasso sono sporchi.

Correzione: assicurarsi che i filtri siano puliti.

Per cappe aspiranti o con motore esterno

Possible cause (1). I requisiti di aspirazione sono inadequati. Se la lunghezza del condotto di aspirazione è eccessiva, le prestazioni saranno ridotte. Il flusso dell'aria sera ridottoanche se il condotto di evacuatione è troppo piccolo o presente troppi gomiti.

Rispettare le prescrizioni delle autorità competenti per lo scarico dell'aria (ad esempio, l'aria raccolta non deve essere convogliata in condotti più usati per impianti di riscaldamento centralizzati, termosifoni, ecc.). Attrezzare il locale con delle prese d'aria. Contattare l'installatore.

Possible causa (2): ostruzione del condotto di evacuationze.

Correzione: assicurarsi che niente blocchi il condotto (nidi di ucelli, pieghe del tubo evacuatione).

Possible causa (3): la valvola potrebbe non essere aperta.

Correzione: assicurarsi che è stato rimioso il nastro adesivo sulla valvola e cheessa si apra liberamente. Per cappe filtranti

Possible causa: il filtro/i carbone è saturò.

Correzione: sostuire il filtro/i carbone.

Le lucin non funzionano

Lampade LED:

Se la lampada non è presente nella tabella riportata nel foglio "Avverenze", contattare il servizio assistenza.

Lampade ad incandescenza:

Possible causa: la lampada o il portalampada potrebbero essere difettosi o un cavo potrebbe essere disconnesso.

Correzione: posizionare la lampada in un'alto.
portalampada: se la lampada non funziona, sostituirla con un'altra dello stesso tipo; se la lampada funziona, il portalampada che potrebbe essere danneggiato o un cavo potrebbe essere disconnesso, contattare il servizio assistenza.

Lampade alogene:

Possible causa: la lampada o il portalampada potrebbero essere difettosi o un cavo potrebbe essere disconnesso.

Correzione: sostituire la lampada con un'altra dello stesso tipo; se il problema persiste, contattare il servizio assistenza.

- Il telecomando non funziona (dove previsto)

Possible causa (1): il collegamento (link) tra la cappa ed il telecomando non è attivo.

Correzione: verificare se la cappa funziona azionando i comandi sulla cappa. Togliere l'alimentazione della cappa e riattivarla. Effettuare di nuovo il collegamento tra cappa e telecomando, segendo le istruzioni in dotazione col telecomando.

Possible causa (2): le batterie del telecomando sono esaurite.

Correzione: sostituire le batterie.

- Il carrelo telescopico verticale è bloccato (dove previsto)

Se tutti i tasting lampeggiano, il carrello è bloccato: attendere 30^ , quando premere il tasto Up/Down.

Se lampeggia il tasting Up/down, ilhetto antigrasso non è posizionato correttamente. Riposizione in modo corretto.

Se il carre lè bloccato, verificare che il relative connettore non sia scollegato. Se il problema persistsente contattare il servizio assistenza.
