07E00119B - Cappa da cucina BEST - Manuale utente e istruzioni gratuiti

Marca	Best
Modello	07E00119B
Tipo di prodotto	Cappa da cucina
Installazione	Aspirante o ricircolo
Filtri antigrasso	Metallici o sintetici (pulizia ogni 30 ore di funzionamento)
Filtri a carbone	Opzionali per versione ricircolo (sostituzione ogni 120 ore o ogni 6 mesi)
Illuminazione	Alogene o LED a seconda del modello
Comandi	Tattili o a interruttori (diversi tipi a seconda del modello) con timer e sensore automatico
Velocità motore	Fino a 4 velocità
Allarme filtri	Sì (spia luminosa o segmento centrale acceso o lampeggiante)
Timer di arresto	5 minuti
Diametro condotto di scarico	123 mm o 150 mm a seconda del modello
Alimentazione elettrica	220-240 V ~50/60 Hz
Accessori forniti	Viti di fissaggio, griglia metallica, filtri antigrasso (filtri a carbone non forniti)
Riparabilità	Pezzi di ricambio disponibili tramite il servizio tecnico
Sicurezza	Installazione consigliata da un professionista; cavo danneggiato deve essere sostituito da un professionista

Domande frequenti - 07E00119B BEST

Come installare la cappa in versione aspirante?

Prima dell'installazione, predisporre un tubo di scarico di diametro 123 mm o 150 mm a seconda del modello, con il minor numero possibile di curve. Collegare il tubo all'uscita d'aria della cappa utilizzando un collare metallico (non fornito). Seguire i passaggi di fissaggio della cappa nell'armadio a parete e realizzare il collegamento elettrico. Consultare il manuale per i dettagli.

Come installare la cappa in versione ricircolo?

Seguire prima le istruzioni per la versione aspirante (fissaggio, collegamento elettrico). Successivamente, collegare un flessibile all'uscita d'aria per convogliare l'aria nella parte superiore del mobile. Montare i filtri a carbone (non forniti) sul gruppo motore ruotandoli fino al blocco. Rimontare la griglia metallica e i filtri antigrasso.

Con quale frequenza pulire i filtri antigrasso?

I filtri antigrasso devono essere puliti circa ogni 30 ore di funzionamento, o quando si accende l'allarme filtri (segmento centrale o spia). Lavarli con un detersivo neutro. I filtri sintetici devono essere sostituiti agli stessi intervalli.

Quando sostituire i filtri a carbone?

Se la cappa è utilizzata in versione ricircolo, sostituire i filtri a carbone ogni 120 ore di funzionamento (quando l'allarme lampeggia) o almeno ogni 6 mesi a seconda dell'uso.

Come resettare l'allarme dei filtri?

A seconda del modello, premere il tasto R (ripristino) per 2 secondi quando l'allarme è visibile (modelli Fig.15/16), o tenere premuto il tasto di illuminazione per circa 1 secondo quando la spia è accesa (modelli Fig.18).

Cosa fare se la cappa non funziona?

Verificare che il cavo di alimentazione sia correttamente collegato e che l'interruttore non sia scattato. Assicurarsi che sia selezionata una velocità. Se il ventilatore non gira ma l'illuminazione funziona, il cavo motore potrebbe essere scollegato. Contattare un installatore o il servizio tecnico.

Come sostituire l'illuminazione?

Prima scollegare l'apparecchio. Per le lampade alogene, aprire il coperchio facendo leva sulle fessure (Fig.20). Per i modelli LED, se la lampadina non è elencata, contattare il servizio tecnico. Sostituire con una lampadina dello stesso tipo. Evitare di toccare la lampadina a mani nude.

Il telecomando non funziona, cosa fare?

Verificare che i pulsanti di comando sulla cappa funzionino. Spegnere la cappa tramite l'interruttore, poi riaccenderla per riconnettere il telecomando. Se il problema persiste, sostituire la batteria del telecomando.

Come regolare la sensibilità del sensore (modelli con sensore)?

Arrestare la cappa premendo il tasto di attivazione automatica (B). Premere contemporaneamente i tasti D ed E. Il display mostra l'indice di sensibilità (da 1 a 9). Usare D o E per modificare. In caso di interruzione di corrente, la sensibilità torna a 5.

Che tipo di tubo di scarico utilizzare?

Utilizzare un tubo flessibile di diametro 123 mm o 150 mm a seconda del modello. Deve essere il più corto possibile, con il minor numero di curve (max 90°), in materiale approvato, e con superficie interna liscia. Fissarlo con un collare metallico (non fornito).

MANUALE UTENTE 07E00119B BEST

ISTRUZIONI PER L'INSTALLAZIONE E L'USO

Se il cavo di alimentazione è danneggiato, esso deve essere sostituito dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualifica similare, in modo da prevenire ogni rischio.

DESCRIZIONE

La cappa puo' essere installata in versione filtrante o in versione aspirante. Versione filtrante (Fig. 1): la cappa aspira l'aria della cucina impregnata di fumi e di odori, depurandola attraverso i filtri anti-grasso ed i filtri carbone per poi re-immetterla pulita nella stanza. Per una costante efficienza, è necessario sostituire periodicamente i filtri al carbone. I filtri al carbone non sono in dotazione. Versione aspirante (Fig. 2): la cappa aspira l'aria della cucina impregnata di fumi e di odori facendola passare attraverso i filtri anti-grasso, poi la espelle all'esterno attraverso un condotto di scarico. In questa versione non è necessario utilizzare i filtri al carbone.

Decidete sin dall'inizio il tipo di installazione (filtrante o aspirante). Per una maggiore efficienza, consigliamo di installare la cappa in versione aspirante (se possibile).

ATTENZIONE: LA MANCATA INSTALLAZIONE DELLE VITI O DISPOSITIVI DI FISSAGGIO IN CONFORMITÀ CON QUESTE ISTRUZIONI PUÒ COMPORTARE RISCHI DI NATURA ELETTRICA.

INSTALLAZIONE

ATTENZIONE: si consiglia di affidare le operazione di installazione a personale specializzato.

INSTALLAZIONE IN VERSIONE ASPIRANTE:

1. Prima del fissaggio è necessario predisporre il condotto per lo scarico dell'aria all'esterno. Utilizzare un condotto di scarico che abbia: – lunghezza minima indispensabile; – minor numero possibile di curve (angolo massimo della curva:90°); – materiale approvato normativamente (a seconda dello Stato); – lato interno più liscio possibile. Si consiglia inoltre di evitare cambiamenti drastici di sezione del tubo. Si consiglia di utilizzare un tubo di diametro 123 mm per i modelli rappresentati nelle Figure 3 e 4, di diametro 150 mm per il modello rappresentato

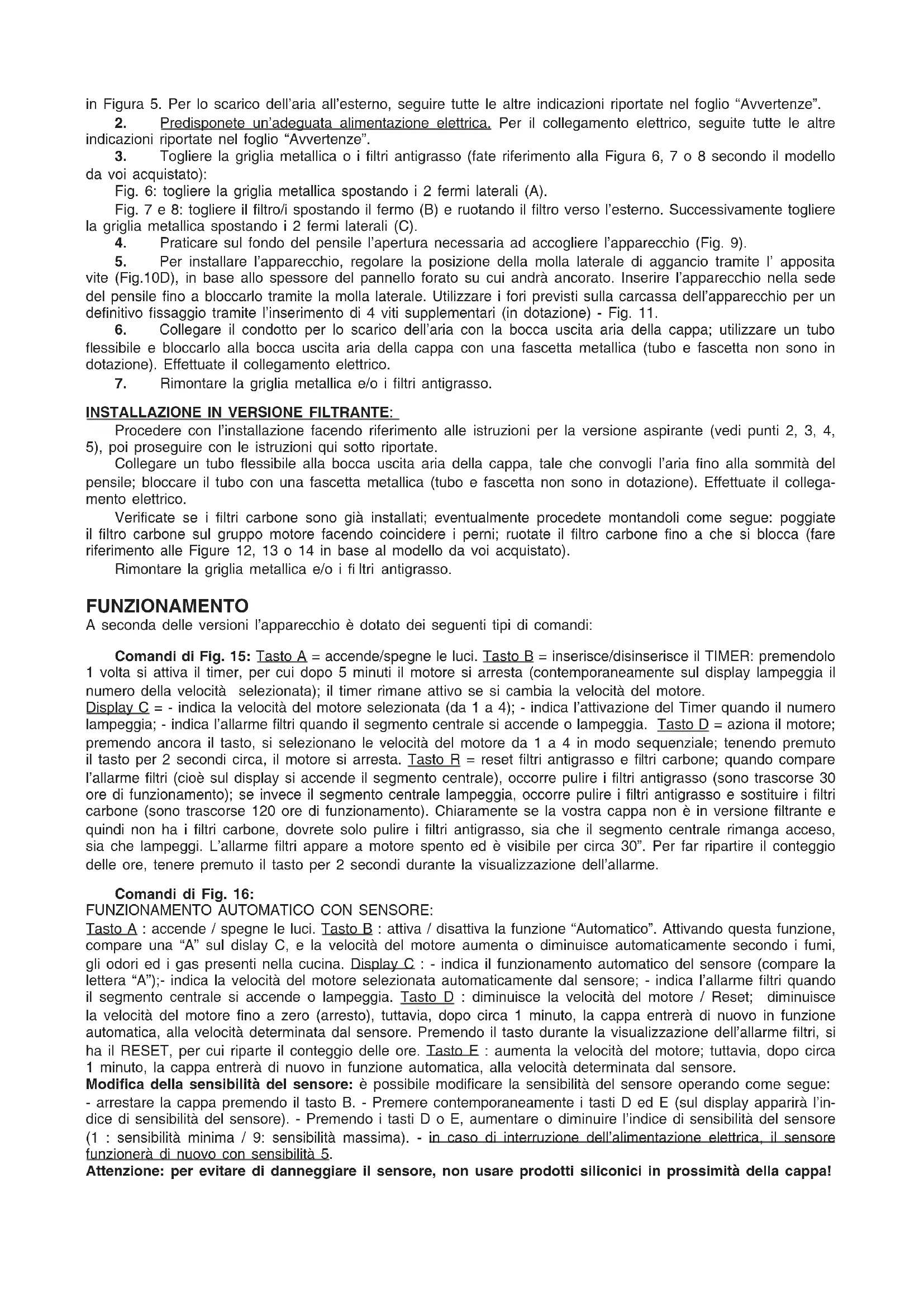

in Figura 5. Per lo scarico dell'aria all'esterno, seguire tutte le altre indicazioni riportate nel foglio "Avvertenze".

1. Predisponete un'adeguata alimentazione elettrica. Per il collegamento elettrico, seguite tutte le altre indicazioni riportate nel foglio "Avvertenze".

2. Togliere la griglia metallica o i filtri antigrasso (fate riferimento alla Figura 6, 7 o 8 secondo il modello da voi acquistato):

Fig. 6: togliere la griglia metallica spostando i 2 fermi laterali (A).

Fig. 7 e 8: togliere il filtro/i spostando il fermo (B) e ruotando il filtro verso l'esterno. Successivamente togliere la griglia metallica spostando i 2 fermi laterali (C).

1. Praticare sul fondo del pensile l'apertura necessaria ad accogliere l'apparecchio (Fig. 9).
2. Per installare l'apparecchio, regolare la posizione della molla laterale di aggancio tramite l'apposita vite (Fig.10D), in base allo spessore del pannello forato su cui andrà ancorato. Inserire l'apparecchio nella sede del pensile fino a bloccarlo tramite la molla laterale. Utilizzare i fori previsti sulla carcassa dell'apparecchio per un definitivo fissaggio tramite l'inserimento di 4 viti supplementari (in dotazione) - Fig. 11.
3. Collegare il condotto per lo scarico dell'aria con la bocca uscita aria della cappa; utilizzare un tubo flessibile e bloccarlo alla bocca uscita aria della cappa con una fascetta metallica (tubo e fascetta non sono in dotazione). Effettuate il collegamento elettrico.
4. Rimontare la griglia metallica e/o i filtri antigrasso.

INSTALLAZIONE IN VERSIONE FILTRANTE:

Procedere con l'installazione facendo riferimento alle istruzioni per la versione aspirante (vedi punti 2, 3, 4, 5), poi proseguire con le istruzioni qui sotto riportate.

Collegare un tubo flessibile alla bocca uscita aria della cappa, tale che convogli l'aria fino alla sommità del pensile; bloccare il tubo con una fascetta metallica (tubo e fascetta non sono in dotazione). Effettuate il collegamento elettrico.

Verificate se i filtri carbone sono già installati; eventualmente procedete montandoli come segue: poggiate il filtro carbone sul gruppo motore facendo coincidere i perni; ruotate il filtro carbone fino a che si blocca (fare riferimento alle Figure 12, 13 o 14 in base al modello da voi acquistato).

Rimontare la griglia metallica e/o i fi ltri antigrasso.

FUNZIONAMENTO

A seconda delle versioni l'apparecchio è dotato dei seguenti tipi di comandi:

Comandi di Fig. 15: Tasto A = accende/spegne le luci. Tasto B = inserisce/disinserisce il TIMER: premendolo 1 volta si attiva il timer, per cui dopo 5 minuti il motore si arresta (contemporaneamente sul display lampeggia il numero della velocità selezionata); il timer rimane attivo se si cambia la velocità del motore.

Display C = - indica la velocità del motore selezionata (da 1 a 4); - indica l'attivazione del Timer quando il numero lampeggia; - indica l'allarme filtri quando il segmento centrale si accende o lampeggia. Tasto D = aziona il motore; premendo ancora il tasto, si selezionano le velocità del motore da 1 a 4 in modo sequenziale; tenendo premuto il tasto per 2 secondi circa, il motore si arresta. Tasto R = reset filtri antigrasso e filtri carbone; quando compare l'allarme filtri (cioè sul display si accende il segmento centrale), occorre pulire i filtri antigrasso (sono trascorse 30 ore di funzionamento); se invece il segmento centrale lampeggia, occorre pulire i filtri antigrasso e sostituire i filtri carbone (sono trascorse 120 ore di funzionamento). Chiaramente se la vostra cappa non è in versione filtrante e quindi non ha i filtri carbone, dovrete solo pulire i filtri antigrasso, sia che il segmento centrale rimanga acceso, sia che lampeggi. L'allarme filtri appare a motore spento ed è visibile per circa 30". Per far ripartire il conteggio delle ore, tenere premuto il tasto per 2 secondi durante la visualizzazione dell'allarme.

Comandi di Fig. 16:

Tasto A : accende / spegne le luci. Tasto B : attiva / disattiva la funzione “Automatico”. Attivando questa funzione, compare una “A” sul display C, e la velocità del motore aumenta o diminuisce automaticamente secondo i fumi, gli odori ed i gas presenti nella cucina. Display C : - indica il funzionamento automatico del sensore (compare la lettera “A”);- indica la velocità del motore selezionata automaticamente dal sensore; - indica l'allarme filtri quando il segmento centrale si accende o lampeggia. Tasto D : diminuisce la velocità del motore / Reset; diminuisce la velocità del motore fino a zero (arresto), tuttavia, dopo circa 1 minuto, la cappa entrerà di nuovo in funzione automatica, alla velocità determinata dal sensore. Premendo il tasto durante la visualizzazione dell'allarme filtri, si ha il RESET, per cui riparte il conteggio delle ore. Tasto E : aumenta la velocità del motore; tuttavia, dopo circa 1 minuto, la cappa entrerà di nuovo in funzione automatica, alla velocità determinata dal sensore.

Modifica della sensibilità del sensore: è possibile modificare la sensibilità del sensore operando come segue: - arrestare la cappa premendo il tasto B. - Premere contemporaneamente i tasti D ed E (sul display apparirà l'indice di sensibilità del sensore). - Premendo i tasti D o E, aumentare o diminuire l'indice di sensibilità del sensore (1 : sensibilità minima / 9: sensibilità massima). - in caso di interruzione dell'alimentazione elettrica, il sensore funzionerà di nuovo con sensibilità 5.

Attenzione: per evitare di danneggiare il sensore, non usare prodotti siliconici in prossimità della cappa!

Comandi di Fig. 17: Interruttore A: LUCE; posizione 0: luce spenta; posizione 1: luce accesa.

Interruttore B : VELOCITÀ MOTORE; permette la regolazione delle velocità di esercizio del motore; posizione 0: motore fermo. C : Spia di funzionamento del motore.

Comandi di Fig.18: Tasto A: accende/spegne le luci; ogni 30 ore di funzionamento la spia luminosa corrispondente (S) si accende e sta ad indicare che occorre pulire i filtri antigrasso; ogni 120 ore di funzionamento la spia luminosa corrispondente (S) lampeggia e sta ad indicare che occorre pulire i filtri antigrasso e sostituire il filtro al carbone. Per far ripartire il conteggio delle ore (RESET), tenere premuto il tasto A per circa 1" (mentre la spia S è in funzione). Tasto B: aziona il motore alla 1ª velocità (si accende la corrispondente spia luminosa); tenendolo premuto per circa 1" spegne il motore; premendo il tasto una seconda volta (mentre la spia luminosa è accesa) viene attivato il TIMER per cui dopo 5' il motore si arresta (la spia luminosa lampeggia). Tasto C: aziona il motore alla 2ª velocità (si accende la corrispondente spia luminosa); premendo il tasto una seconda volta (mentre la spia luminosa è accesa) viene attivato il TIMER per cui dopo 5' il motore si arresta (la spia luminosa lampeggia). Tasto D: aziona il motore alla 3ª velocità (si accende la corrispondente spia luminosa); premendo il tasto una seconda volta (mentre la spia luminosa è accesa) viene attivato il TIMER per cui dopo 5' il motore si arresta (la spia luminosa lampeggia). Tasto E: aziona il motore alla 4ª velocità (si accende la corrispondente spia luminosa); premendo il tasto una seconda volta (mentre la spia luminosa è accesa) viene attivato il TIMER per cui dopo 5' il motore si arresta (la spia luminosa lampeggia).

Una cura particolare va rivolta ai filtri antigrasso: se il modello da voi acquistato ha i comandi rappresentati in Fig. 15/16: i filtri antigrasso devono essere puliti ogni 30 ore di funzionamento circa (quando sul display si accende o lampeggia il segmento centrale). Lavate i filtri con detersivo neutro. Una volta rimontati i filtri puliti, tenere premuto per 2 secondi il tasto R (Reset) per far ripartire il conteggio. Se il modello da voi acquistato ha i comandi rappresentati in Fig. 17: il filtro antigrasso deve essere pulito periodicamente in rapporto all'uso (almeno ogni due mesi). Lavate i filtri con detersivo neutro. Se il modello da voi acquistato ha i comandi rappresentati in Fig. 18: i filtri antigrasso devono essere puliti ogni 30 ore di funzionamento circa (quando si accende la spia del tasto luci - Fig. 18S). Lavate i filtri con detersivo neutro. Una volta rimontati i filtri puliti, per far ripartire il conteggio tenere premuto per circa 1" il tasto luci (Fig.18A) mentre la corrispondente spia luminosa (S) è accesa. ATTENZIONE: I filtri antigrasso metallici vanno puliti periodicamente, secondo le istruzioni qui sopra riportate, mentre i filtri antigrasso sintetici (di colore bianco) vanno sostituiti, con la stessa frequenza di pulizia dei filtri metallici.

Smontaggio fi Itri antigrasso:

• Per il modello rappresentato in Fig. 6: togliere la griglia metallica spostando i 2 fermi laterali (A). Togliere i fermafiltri (Fig. 19F) e successivamente il filtro antigrasso (Fig. 19G) metallico (o sintetico).
• Per i modelli rappresentati in Fig. 7 e 8: togliere il filtro/i antigrasso metallico spostando il fermo B e ruotando il fi ltro verso l'esterno.

Sostituzione filtri carbone : Nel caso d'uso dell'apparecchio in versione filtrante, sarà necessario sostituire i filtri al carbone. Se il modello da voi acquistato ha i comandi rappresentati in Figura 15/16, dovrete sostituire i filtri carbone ogni qualvolta che nel display lampeggia il segmento centrale (cioè ogni 120 ore di funzionamento). Se il modello da voi acquistato ha i comandi rappresentati in Figura 17, dovrete sostituire i filtri carbone in rapporto all'uso, mediamente ogni 6 mesi. Se il modello da voi acquistato ha i comandi rappresentati in Figura 18, dovrete sostituire i filtri carbone ogni qualvolta che la spia del tasto luci (Fig. 18S) lampeggia (cioè ogni 120 ore di funzionamento).

Smontaggio del filtro/i al carbone: prima di smontare il filtro/i al carbone, è necessario togliere la griglia e/o i filtri antigrasso facendo riferimento alle istruzioni riportate al punto 3 del paragrafo “Installazione in versione aspirante”. Poi togliere i filtri al carbone ruotandoli fino a disinserirli dai perni (ruotare i filtri nel senso contrario indicato dalle frecce rappresenate nelle Figure 12, 13, o 14).

Illuminazione:

Sostituire con lampade dello stesso tipo; se la lampada non è presente nella tabella riportata nel foglio “Avvertenze”, rivolgersi al servizio assistenza.

• Per il modello rappresentato in Fig. 20: per sostituire le lampade alogene aprire il coperchio facendo leva sulle apposite fessure. ATTENZIONE: non toccare la lampadina a mani nude.
• Per il modello rappresentato in Fig. 21: per sostituire le lampade togliere la griglia metallica spostando i 2 fermi laterali A e svitare la lampada.
• Per il modello rappresentato in Fig. 22: per sostituire le lampade togliere il filtro/i spostando il fermo e ruotando il filtro verso l'esterno. Successivamente togliere la griglia metallica spostando i 2 fermi laterali (C).

Se qualcosa non sembra funzionare, prima di chiamare il Servizio Assistenza effettuare i seguenti semplici controlli:

• La cappa non funziona

Possibile causa (1): il cavo di alimentazione non è collegato bene.

Correzione: la cappa non è stata collegata elettricamente dall'installatore. Chiamare l'installatore.

Possibile causa (2): non è stata selezionata una velocità.

Correzione: selezionare una velocità sul pannello comandi.

Se la cappa si è spenta nel corso del normale funzionamento, verificare che non ci sia interruzione di corrente e che

il dispositivo di interruzione omnipolare non sia scattato.

- Il motore non funziona ma le luci si

Possibile causa: il connettore del motore non è inserito.

Correzione: individuare il connettore del motore e collegarlo. Verificare se ora il motore funziona. Se il problema persiste, contattare il servizio assistenza.

• La cappa ha un rendimento scarso

Possibile causa: i fi ltri antigrasso sono sporchi.

Correzione: assicurarsi che i fi ltri siano puliti.

Per cappe aspiranti o con motore esterno

Possibile causa (1). I requisiti di aspirazione sono inadeguati. Se la lunghezza del condotto di aspirazione è eccessiva, le prestazioni saranno ridotte. Il flusso dell'aria sarà ridotto anche se il condotto di evacuazione è troppo piccolo o presenta troppi gomiti.

Rispettare le prescrizioni delle autorità competenti per lo scarico dell'aria (ad esempio, l'aria raccolta non deve essere convogliata in condotti già usati per impianti di riscaldamento centralizzati, termosifoni, ecc.). Attrezzare il locale con delle prese d'aria. Contattare l'installatore.

Possibile causa (2): ostruzione del condotto di evacuazione.

Correzione: assicurarsi che niente blocchi il condotto (nidi di uccelli, pieghe del tubo evacuazione).

Possibile causa (3): la valvola potrebbe non essere aperta.

Correzione: assicurarsi che è stato rimosso il nastro adesivo sulla valvola e che essa si apra liberamente.

Per cappe fi ltranti

Possibile causa: il fi Itro/i carbone è saturo.

Correzione: sostituire il fi ltro/i carbone.

• Le luci non funzionano

Lampade LED:

Se la lampada non è presente nella tabella riportata nel foglio “Avvertenze”, contattare il servizio assistenza. Lampade ad incandescenza:

Possibile causa: la lampada o il portalampada potrebbero essere difettosi o un cavo potrebbe essere disconnesso.

Correzione: posizionare la lampada in un'altro portalampada: se la lampada non funziona, sostituirla con un'altra dello stesso tipo; se la lampada funziona, il portalampada che potrebbe essere danneggiato o un cavo potrebbe essere disconnesso, contattare il servizio assistenza.

Lampade alogene:

Possibile causa: la lampada o il portalampada potrebbero essere difettosi o un cavo potrebbe essere disconnesso.

Correzione: sostituire la lampada con un'altra dello stesso tipo; se il problema persiste, contattare il servizio assistenza.

• Il telecomando non funziona (dove previsto)

Possibile causa (1): il collegamento (link) tra la cappa ed il telecomando non è attivo.

Correzione: verificare se la cappa funziona azionando i comandi sulla cappa. Togliere l'alimentazione della cappa e riattivarla. Effettuare di nuovo il collegamento tra cappa e telecomando, seguendo le istruzioni in dotazione col telecomando.

Possibile causa (2): le batterie del telecomando sono esaurite.

Correzione: sostituire le batterie.
