Marca	Best
Model	07E00119B
Tip produs	Hotă de bucătărie
Instalare	Aspirantă sau reciclare
Filtre de grăsime	Metalice sau sintetice (curățare la fiecare 30 de ore de funcționare)
Filtre de cărbune	Opționale pentru versiunea de reciclare (înlocuire la fiecare 120 de ore sau la fiecare 6 luni)
Iluminare	Halogene sau LED în funcție de model
Comenzi	Tactile sau cu întrerupătoare (mai multe tipuri în funcție de model) cu temporizator și senzor automat
Viteze motor	Până la 4 viteze
Alarmă filtre	Da (indicator luminos sau segment central aprins sau clipitor)
Temporizator de oprire	5 minute
Diametru conductă de evacuare	123 mm sau 150 mm în funcție de model
Alimentare electrică	220-240 V ~50/60 Hz
Accesorii furnizate	Șuruburi de fixare, grilă metalică, filtre de grăsime (filtre de cărbune nu sunt furnizate)
Reparabilitate	Piese de schimb disponibile prin serviciul tehnic
Siguranță	Instalare de către un specialist recomandată; cablul deteriorat trebuie înlocuit de un profesionist

Întrebări frecvente - 07E00119B BEST

Cum se instalează hota în versiunea aspirantă?

Înainte de instalare, prevedeți un furtun de evacuare cu diametrul de 123 mm sau 150 mm în funcție de model, cu cât mai puține coturi posibil. Racordați furtunul la gura de ieșire a aerului a hotei cu ajutorul unui colier metalic (nu este furnizat). Urmați pașii de fixare a hotei în dulapul de perete și realizați racordarea electrică. Consultați manualul pentru detalii.

Cum se instalează hota în versiunea de reciclare?

Urmați mai întâi instrucțiunile pentru versiunea aspirantă (fixare, racordare electrică). Apoi, racordați un furtun flexibil la ieșirea de aer pentru a direcționa aerul în partea de sus a mobilierului. Montați filtrele de cărbune (nu sunt furnizate) pe grupul motor rotindu-le până la blocare. Remontați grila metalică și filtrele de grăsime.

Cât de des se curăță filtrele de grăsime?

Filtrele de grăsime trebuie curățate aproximativ la fiecare 30 de ore de funcționare, sau atunci când se aprinde alarma de filtre (segment central sau indicator). Spălați-le cu un detergent neutru. Filtrele sintetice trebuie înlocuite la aceleași intervale.

Când se înlocuiesc filtrele de cărbune?

Dacă hota este utilizată în versiunea de reciclare, înlocuiți filtrele de cărbune la fiecare 120 de ore de funcționare (când alarma clipește) sau cel puțin la fiecare 6 luni în funcție de utilizare.

Cum se resetează alarma filtrelor?

În funcție de model, apăsați tasta R (resetare) timp de 2 secunde când alarma este vizibilă (modelele Fig.15/16), sau mențineți apăsată tasta de iluminare timp de aproximativ 1 secundă când indicatorul este aprins (modelele Fig.18).

Ce trebuie făcut dacă hota nu funcționează?

Verificați dacă cablul de alimentare este conectat corect și dacă întrerupătorul automat nu este declanșat. Asigurați-vă că este selectată o viteză. Dacă ventilatorul nu se rotește dar iluminarea funcționează, cablul motorului poate fi deconectat. Contactați un instalator sau serviciul tehnic.

Cum se înlocuiește iluminarea?

Debranșați mai întâi aparatul. Pentru lămpile cu halogen, deschideți capacul făcând pârghie în fisuri (Fig.20). Pentru modelele LED, dacă becul nu este listat, contactați serviciul tehnic. Înlocuiți cu un bec de același tip. Evitați să atingeți becul cu mâna goală.

Telecomanda nu funcționează, ce să fac?

Verificați dacă butoanele de comandă de pe hotă funcționează. Scoateți hota de sub tensiune prin întrerupătorul automat, apoi reintroduceți tensiunea pentru a reconecta telecomanda. Dacă problema persistă, înlocuiți bateria telecomenzii.

Cum se reglează sensibilitatea senzorului (modele cu senzor)?

Opriți hota apăsând tasta de activare automată (B). Apăsați simultan tastele D și E. Afișajul indică indicele de sensibilitate (1 la 9). Utilizați D sau E pentru a modifica. În caz de întrerupere a curentului, sensibilitatea revine la 5.

Ce tip de furtun de evacuare să folosesc?

Utilizați un furtun flexibil cu diametrul de 123 mm sau 150 mm în funcție de model. Acesta trebuie să fie cât mai scurt posibil, cu cât mai puține coturi (max 90°), din material aprobat și cu suprafața interioară netedă. Fixați-l cu un colier metalic (nu este furnizat).

MANUAL DE UTILIZARE 07E00119B BEST

În cazul în care cablul de alimentare este deteriorat, trebuie înlocuit de producător, de agentul de la service sau de o persoană cu o calificare similară pentru a se evita orice pericol.

DESCRIERE

Hota poate fi montată în versiunea cu recirculare sau cu extracție. Versiunea cu recirculare (Fig. 1): Hota aspiră aerul din bucătărie, saturat cu fum și mirosuri, îl purifică cu ajutorul filtrelor de grăsime și a filtrelor de cărbune și trimite aerul curățat înapoi în încăpere. Pentru eficiență constantă, filtrele de cărbune trebuie înlocuite periodic. Filtrele de cărbune nu sunt furnizate. Versiunea cu extracție (Fig. 2): Hota aspiră aerul din bucătărie, saturat cu fum și mirosuri, îl trece prin filtrele de grăsime și îl evacuează afară prin conducta de evacuare. În această versiune, filtrele de cărbune nu sunt necesare.

Decideți de la început ce tip de montare doriți (cu recirculare sau extracție). Pentru o eficiență sporită, vă recomandăm să montați hota în versiunea cu extracție (dacă este posibil).

AVERTIZARE: Dacă nu montați șuruburile sau nu fixați aparatul în conformitate cu aceste instrucțiuni, pot apărea pericole de natură electrică.

MONTARE

Atenție: Aparatul trebuie montat de un meseriaș calificat.

Montarea în versiunea cu extractie:

1. Înainte de fixare, trebuie montată conducta de evacuare a aerului către exterior. Folosiți o conductă de evacuare cu: - lungimea minimă indispensabilă; - numărul minim de coturi (unghiul maxim de îndoire: 90°); – material

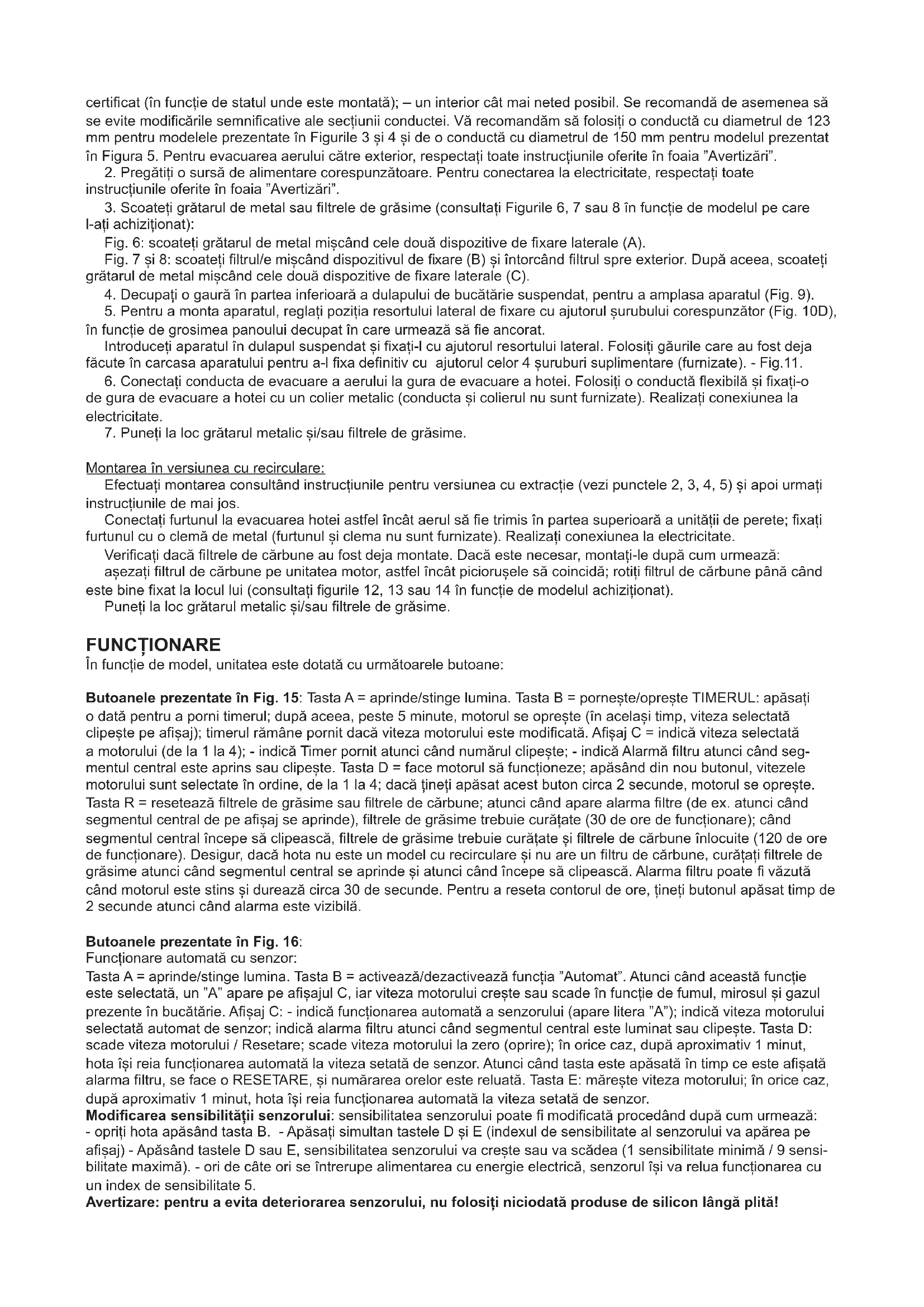

certificat (în funcție de statul unde este montată); – un interior cât mai neted posibil. Se recomandă de asemenea să se evite modificările semnificative ale secțiunii conductei. Vă recomandăm să folosiți o conductă cu diametrul de 123 mm pentru modelele prezentate în Figurile 3 și 4 și de o conductă cu diametrul de 150 mm pentru modelul prezentat în Figura 5. Pentru evacuarea aerului către exterior, respectați toate instrucțiunile oferite în foaia "Avertizări".

1. Pregătiți o sursă de alimentare corespunzătoare. Pentru conectarea la electricitate, respectați toate instrucțiunile oferite în foaia "Avertizări".
2. Scoateți grătarul de metal sau filtrele de grăsime (consultați Figurile 6, 7 sau 8 în funcție de modelul pe care l-ăți achiziționat):

Fig. 6: scoateți grătarul de metal mișcând cele două dispositive de fixare laterale (A).

Fig. 7 și 8: scoateți filtrul/e mișcând dispozitivul de fixare (B) și întorcând filtrul spre exterior. După aceea, scoateți grătarul de metal mișcând cele două dispozitive de fixare laterale (C).

1. Decupați o gaură în partea inferioară a dulapului de bucătărie suspendat, pentru a amplasa aparatul (Fig. 9).
2. Pentru a monta aparatul, reglați poziția resortului lateral de fixare cu ajutorul șurubului corespunzător (Fig. 10D), în functie de grosimea panoului decupat în care urmează să fie ancorat.
   Introduceți aparatul în dulapul suspendat și fixați-l cu ajutorul resortului lateral. Folosiți găurile care au fost deja făcute în carcasa aparatului pentru a-l fixa definitiv cu ajutorul celor 4 şuruburi suplimentare (furnizate). - Fig.11.
3. Conectați conducta de evacuare a aerului la gura de evacuare a hotei. Folosiți o conductă flexibilă și fixați-o de gura de evacuare a hotei cu un colier metallic (conducta și colierul nu sunt furnizate). Realizați conexiunea la electricitate.
4. Puneti la loc grătarul metallic și/sau filtrele de grăsime.

Montarea în versiunea cu recirculare:

Efectuați montarea consultând instrucțiunile pentru versiunea cu extracție (vezi punctele 2, 3, 4, 5) și apoi urmați instrucțiunile de mai jos.

Conectați furtunul la evacuarea hotei astfel încât aerul să fie trimis în partea superioară a unității de perete; fixați furtunul cu o clemă de metal (furtunul și clemă nu sunt furnizate). Realizați conexiunea la electricitate.

Verificati dacă filtrele de cărbune au fost deja montate. Dacă este necesar, montați-le după cum urmează:

aşezatii filtrul de cărbune pe unitatea motor, astfel încât piciorușele să coincidă; rotiți filtrul de cărbune până când este bine fixat la locul lui (consultați figurile 12, 13 sau 14 în funcție de modelul achiziționat).

Puneți la loc grătarul metallic și/sau filtrele de grăsime.

FUNCTIONARE

În funcție de model, unitatea este dotată cu următoarele butoane:

Butoanele prezentate în Fig. 15: Tasta A = aprinde/stinge lumina. Tasta B = pornește/oprește TIMERUL: apăsați o dată pentru a porni timerul; după aceea, peste 5 minute, motorul se oprește (în același timp, viteza selectată clipește pe afișaj); timerul rămâne pornit dacă viteza motorului este modificată. Afișaj C = indică viteza selectată a motorului (de la 1 la 4); - indică Timer pornit atunci când numărul clipește; - indică Alarmă filtru atunci când segmentul central este aprins sau clipește. Tasta D = face motorul să funcționeze; apăsând din nou butonul, vitezele motorului sunt selectate în ordine, de la 1 la 4; dacă țineți apăsat acest buton circa 2 secunde, motorul se oprește. Tasta R = resetează filtrele de grăsime sau filtrele de cărbune; atunci când apare alarma filtre (de ex. atunci când segmentul central de pe afișaj se aprinde), filtrele de grăsime trebuie curățate (30 de ore de funcționare); când segmentul central începe să clipească, filtrele de grăsime trebuie curățate și filtrele de cărbune înlocuite (120 de ore de funcționare). Desigur, dacă hota nu este un model cu recirculare și nu are un filtru de cărbune, curățați filtrele de grăsime atunci când segmentul central se aprinde și atunci când începe să clipească. Alarma filtru poate fi văzută când motorul este stins și durează circa 30 de secunde. Pentru a reseta contorul de ore, țineți butonul apăsat timp de 2 secunde atunci când alarma este vizibilă.

Butoanele prezentate în Fig. 16:

Functionare automată cu senzor:

Tasta A = aprinde/stinge lumina. Tasta B = activează/dezactivează funcția "Automat". Atunci când această funcție este selectată, un "A" apare pe afișajul C, iar viteza motorului crește sau scade în funcție de fumul, mirosul și gazul prezente în bucătărie. Afisaj C: - indică funcționarea automată a senzorului (apare litera "A"); indică viteza motorului selectată automat de senzor; indică alarma filtru atunci când segmentul central este luminat sau clipește. Tasta D: scade viteza motorului / Resetare; scade viteza motorului la zero (oprire); în orice caz, după aproximativ 1 minut, hota își reia funcționarea automată la viteza setată de senzor. Atunci când tasta este apăsată în timp ce este afișată alarma filtru, se face o RESETARE, și numărarea orelor este reluată. Tasta E: mărește viteza motorului; în orice caz, după aproximativ 1 minut, hota își reia funcționarea automată la viteza setată de senzor.

Modificarea sensibilității senzorului: sensibilitatea senzorului poate fi modificată procedând după cum urmează: - opriți hota apăsând tasta B. - Apăsați simultan tastele D și E (indexul de sensibilitate al senzorului va apărea pe afișaj) - Apăsând tastele D sau E, sensibilitatea senzorului va crește sau va scădea (1 sensibilitate minimă / 9 sensibilitate maximă). - ori de câte ori se întrerupe alimentarea cu energie electrică, senzorul își va relua funcționarea cu un index de sensibilitate 5.

Avertizare: pentru a evita deteriorarea senzorului, nu folosiți niciodată produse de silicon lângă plită!

Butoanele prezentate în Fig. 17: Întrerupător A: Lumină: poziția 0: lumină stinsă; poziția 1: lumină aprinsă. Întrerupător B: Viteză motor: se poate selecta viteza de funcționare a motorului; poziția 0: motor oprit. C: Indicator luminos motor pornit.

Butoanele prezentate în Fig. 18: Tasta A: pornește/oprește lumina; la fiecare 30 de ore de funcționare, indicatorul luminos corespunzător (S) se aprinde pentru a arăta că filtrele de grăsime trebuie curățate; la fiecare 120 de ore de funcționare, indicatorul luminos (S) clipește pentru a arăta că filtrele de grăsime trebuie curățate și filtrele de cărbune trebuie înlocuite. Pentru a reporni contorul de ore (RESET), țineți apăsat butonul A timp de aproximativ 1" (în timp ce indicatorul luminos S este aprins). Tasta B: pornește motorul la viteza 1 (indicatorul luminos corespunzător se aprinde); atunci când o țineți apăsată aproximativ 1", motorul se oprește; atunci când apăsați butonul a doua oară (în timp ce indicatorul luminos este iluminat), Timerul este activat și astfel, motorul se oprește după 5' (indicatorul luminos clipește). Tasta C: pornește motorul la viteza a doua (indicatorul luminos corespunzător se aprinde); atunci când o apăsați a doua oară (în timp ce indicatorul luminos este iluminat), Timerul este activat și astfel, motorul se oprește după 5' (indicatorul luminos clipește). Tasta D: pornește motorul la viteza a treia (indicatorul luminos corespunzător se aprinde); atunci când o apăsați a doua oară (în timp ce indicatorul luminos este iluminat), Timerul este activat și astfel, motorul se oprește după 5' (indicatorul luminos clipește). Tasta E: pornește motorul la viteza a patra (indicatorul luminos corespunzător se aprinde); atunci când o apăsați a doua oară (în timp ce indicatorul luminos este iluminat), Timerul este activat și astfel, motorul se oprește după 5' (indicatorul luminos clipește).

Fiți atenți la filtrele de grăsime: dacă modelul achiziționat are butoanele prezentate în Figurile 15/16: filtrele de grăsime trebuie curățate la aproximativ 30 de ore de funcționare (atunci când segmentul central de pe display se aprinde sau începe să clipească). După ce filtrele curățate au fost reinstalate, țineți butonul R (resetare) apăsat timp de două secunde pentru a reseta contorul. Dacă modelul cumpărat are butoanele prezentate în Figura 17: filtrele de grăsime trebuie curățate periodic: cât de des exact depinde de cât de mult este utilizată (cel puțin o dată la două luni). Spălați filtrele folosind un detergent neutru. Dacă modelul achiziționat are butoanele prezentate în Figura 18: filtrele de grăsime trebuie curățate aproximativ o dată la 30 de ore de funcționare (când indicatorul luminos al butonului pentru lumină se aprinde) - Fig. 18S). Spălați filtrele folosind un detergent neutru. După ce filtrele curățate au fost reinstalate, pentru a reseta contorul. țineți butonul de la lumină apăsat timp de aprox. 1" (Fig. 18A) în timp ce indicatorul luminos corespunzător (S) este aprins.

Important: Filtrele metalice de grăsime trebuie curățate periodic, respectând instrucțiunile de mai sus, în timp ce filtrele sintetice de grăsime (de culoare albă) trebuie înlocuite, cu aceeași frecvență cu care filtrele metalice trebuie curățate.

Scoatere filtre de grăsime.

• Pentru modelul prezentat în Fig. 6: scoateți grătarul de metal mișcând cele două dispositivee de fixare laterale (A). Scoateți dispositiveele de blocare filtru (Fig. 19F) și apoi filtrul de grăsime (Fig. 19G) metallic (sau sintetic).
• Pentru modelele prezentate în Fig. 7 și 8: scoateți filtrul de grăsime metallic mișcând dispozitivul de fixare B și întorcând fi ltrul spre exterior.

Înlocuire filtre de cărbune: la hotele cu recirculare, trebuie înlocuite filtrele de cărbune. Dacă modelul achiziționat are butoanele prezentate în Figura 15/16, filtrele de cărbune trebuie înlocuite când segmentul central al afișajului începe să clipească (de ex. la fiecare 120 de ore de funcționare). Dacă modelul cumpărat are butoanele prezentate în Figura 17, filtrele de cărbune trebuie înlocuite în funcție de cât de mult este utilizată: în medie, la 6 luni. Dacă modelul achiziționat are butoanele prezentate în Figura 18, filtrele de cărbune trebuie înlocuite de fiecare dată când indicatorul luminos al butonului de lumină (Fig. 18S) clipește (de ex. la fiecare 120 de ore de funcționare).

Scoaterea filtrului/lor de cărbune: înainte de a scoate filtrul/e de cărbune, grătarul și/sau filtrele de grăsime trebuie scoase urmând instrucțiunile prezentate la punctul 3 din paragraful "Montare versiune cu extractie". Apoi scoateți filtrele de cărbune întorcându-le până când se desfac piciorușele (întoarceți filtrele în direcția opusă indicată de săgeți după cum se arată în Figurile 12, 13 sau 14).

Illuminat:

Înlocoiți cu o lampă de același tip; dacă lampa nu este indicată în tabela menționată în foaia “Avertismente”, vă rugăm să contactați centrul de suport tehnic.

• Pentru modelu prezentat în Figura 20: pentru a schimba becurile cu halogen deschideți capacul acționând asupra adânciturilor prezente în acest scop. ATENTIE! Nu manevrați becurile de sticlă cu mâna goală.
• Pentru modelu prezentat în Figura 21: pentru a înlocui becurile, scoateți grătarul de metal mișcând cele două dispositive de fixare laterale A și deșurubați becul.
• Pentru modelu prezentat în Figura 22: pentru a înlocui becurile, scoateți filtrul/e, mișcând dispozitivul de fixare și întrorcând filtrul spre exterior. După aceea, scoateți grătarul de metal mișcând cele două dispozitive de fixare laterale (C).

AVARII

În cazul în care ceva nu funcționează corect, înainte de a solicita asistență, vă rugăm să urmați verificările simple descrise mai jos:

• Hota nu funcționează

Cauza posibilă (1): Cablul de alimentare nu este conectat sau este conectat incorrect.

Solutie: Instalarea electrică a hotei nu este conectată în mod corespunzător de către instalator. Apelați un electrician / instalator.

Cauza posibilă (2): Nu a fost selectată viteza.

Solutie: Selectați viteza de pe panoul de comandă.

În cazul în care capacul se dezactivează în timpul funcționării normale, asigurați-vă, dacă nu a fost deconectată sursa de alimentare și dacă nu s-a activat întrerupătorulunipolar (multipolar).

- Ventilatorul nu funcționează, dar luminile funcționează

Cauza posibilă: Cablul motoruloui suflantei nu este conectat.

Soluție: Localizați cablul motorului suflantei și conectați-l. Asigurați-vă, că ventilatorul funcționează acum. Dacă problema persistă, apelați serviciul tehnic.

• Hota nu fucntioneaza coresct

Cauza posibilă: Filtrele murdare / secțiunile.

Solutie: Verificati dacă filtrul este curat.

În cazul hotelor cu sistemul de canale și hotelor cu motor extern

Cauza posibilă (1): Sistemul de canale este realizat contrar cerințelor. Dacă lungimea canalului depășește cerințele producătorului, hota poate să nu funcționeze optim. În cazul în care secțiunea transversală a canalului este prea mică sau sistemul are prea multe curburi, fluxul de aer, de asemenea, va fi încetinit.

În timpul instalării canalului de evacuare, urmați instrucțiunile oficiale furnizate de autoritățile competente (de exemplu, aerul îndepărtat nu poate fi dirijat spre canalul, care este deja utilizat ca parte a unui sistem de încălzire centrală, termosifon etc.). Camera include deschideri de ventilare. Vă rugăm să contactați instalatorul.

Cauza posibilă (2): Canalul este înfundat.

Soluție: Verificați, dacă nimic nu blochează canalul de ventilare (cuiburi de păsări sau noduri).

Cauza posibilă (3): Spatula clapetei nu se deschide.

Soluție: Asigurați-vă, că banda a fost scoasă din spatulele clapetei și daca acestea se mișcă liber.

În cazul hotelor cu fi ltru

Cauză posibilă: Filtrul de carbon este complet îmbibat.

Soluție: înlocuiti filtrul de carbon.

• Lampa nu funcționează

Refl ectoarele (LED):

În cazul în care acest tip de lampă nu este prezentat în tabelul de mai jos pe partea de “avertismente”, vă rugăm să contactați serviciul tehnic.

Lămpi cu becuri incandescente:

Cauză posibilă: becul sau soclul acestuia este defect sau s-a deconectat cablul de alimentare.

Soluție: puneți becul într-un alt soclu; în cazul în care becul nu funcționează, înlocuiti-l cu un alt bec de același tip; în cazul în care acesta funcționează, atunci soclul este defect sau s-a deconectat cablul de alimentare.

Apelati la serviciul tehnic.

Lămpi cu halogen:

Cauză posibilă: Becul sau soclul este defect, sau cablul de alimentare este deconectat.

Soluție: înlocuiti cu un alt bec de același tip. Dacă problema persistă, apelați serviciul tehnic.

- Telecomanda nu funcționează (dacă este inclusă în set)

Cauza posibilă (1): Lipseste conexiunea între telecomandă și hotă.

Solutie: Asigurati-vă că butoatene de control de pe hotă funcționează în mod corespunzător.

Opriți alimentarea hotei cu ajutorul întrerupătorului de circuit; apoi reconectați-o. Reconectați conexiunea dintre telecomandă și hotă, urmând instrucțiunile livrate împreună cu telecomanda.

Cauza posibilă (2): Bateria din telecomandă este descărcată.

Soluție: Înlocuiti bateria.
