MANUAL DE USUARIO 07E00119B BEST

INSTRUCCIONES PARA INSTALACIÓN Y USO

• Il telecomando non funziona (dove previsto) Possibile causa (1): il collegamento (link) tra la cappa ed il telecomando non è attivo. Correzione: verifi care se la cappa funziona azionando i comandi sulla cappa. Togliere l’alimentazione della cappa e riattivarla. Effettuare di nuovo il collegamento tra cappa e telecomando, seguendo le istruzioni in dotazione col telecomando. Possibile causa (2): le batterie del telecomando sono esaurite. Correzione: sostituire le batterie. ESPAÑOL Si el cable de alimentación está dañado, debe ser sustituido por el mismo fabricante o por el servicio de asistencia técnica, o de todos modos por una persona que posea una cualifi cación similar, de modo de prevenir cualquier tipo de riesgo. DESCRIPCIÓN La campana puede ser instalada en versión fi ltrante o en versión aspirante. Versión fi ltrante (Fig. 1): la campana aspira el aire de la cocina impregnado de humos y de olores depurándolo a través de fi ltros antigrasa y fi ltros al carbón para luego introducirlo de nuevo limpio en la habitación. Para mayor efi cacia, es necesario sustituir perió- dicamente los fi ltros al carbón. Los fi ltros al carbón no vienen adjuntos. Versión aspirante (Fig. 2): la campana aspira el aire de la cocina impregnado de humos y de olores haciéndolo pasar a través de los fi ltros antigrasa, después lo expulsa hacia el exterior a través del conducto de descarga. En esta versión no es necesario utilizar los fi ltros al carbón. Decida desde el principio el tipo de instalación ( fi ltrante o aspirante). Para una mayor efi cacia, aconsejamos que se instale la campana en versión aspirante (si es posible). ADVERTENCIA: SI NO SE INSTALAN LOS TORNILLOS O DISPOSITIVOS DE FIJACIÓN DE ACUERDO CON ESTAS INSTRUCCIONES PUEDE RESULTAR EN RIESGOS ELÉCTRICOS. INSTALACIÓN CUIDADO: Le aconsejamos que lo haga instalar a personal especializado.INSTALACION EN VERSION ASPIRANTE:

1. Antes de sujetar la campana es necesario colocar el conducto para la descarga de aire al exterior.

Utilice un conducto de descarga que tenga : - longitud mínima indispensable: – el menor número posible de curvas (ángulo máximo de la curva: 90°); – material de acuerdo con la normativa vigente (de cada país); – parte interna lo más lisa posible. Se aconseja además evitar cambios drásticos de sección del tubo. Se aconseja utilizar un tubo de 123 mm de diámetro para los modelos representados en las Figuras 3 y 4, y de 150 mm de diámetro para el modelo representado en la Figura 5. Para la descarga del aire hacia el exterior, siga todas las demás indicaciones que aparecen en el folio “Advertencia”.

2. Realice con anterioridad una adecuada instalación eléctrica. Para la instalación eléctrica siga todas la

indicaciones que aparecen en el capítulo “Advertencia”.

3. Quitar la rejilla metálica o los fi ltros antigrasa (tomar como referencia la Figura 6, 7 u 8 en base al

modelo comprado): Fig. 6: Quitar la rejilla metálica desplazando los 2 retenes laterales (A). Fig. 7 e 8: Quitar el o los fi ltros desplazando el retén (B) y girando el fi ltro hacia afuera. Luego quitar la rejilla metálica desplazando los 2 retenes laterales (C).

4. Hacer en la base del armario la abertura necesaria para acoger el aparato (Fig. 9).

5. Para instalar el aparato, regular la posición del enganche lateral por medio del tornillo destinado a este

propósito (Fig. 10D), considerando el espesor del panel horadado sobre el que se fi jará el aparato. Introducir el aparato en la abertura predispuesta en el armario hasta bloquearlo por medio de los enganches laterales. Utilizar los agujeros predispuestos en el armazón del aparato para fi jarlo defi nitivamente por medio de 4 tornillos suplementarios (suministrados con el equipamiento) - Fig. 11.

6. Conectar el conducto de evacuación del aire con la salida del aire de la campana. Utilizar un tubo

fl exible, trabándolo en la boca de salida del aire de la campana mediante una abrazadera metálica (el tubo y la abrazadera no están incluidos en el equipamiento). Efectuar la conexión eléctrica.

7. Volver a montar la rejilla metálica y/o los fi ltros antigrasa.

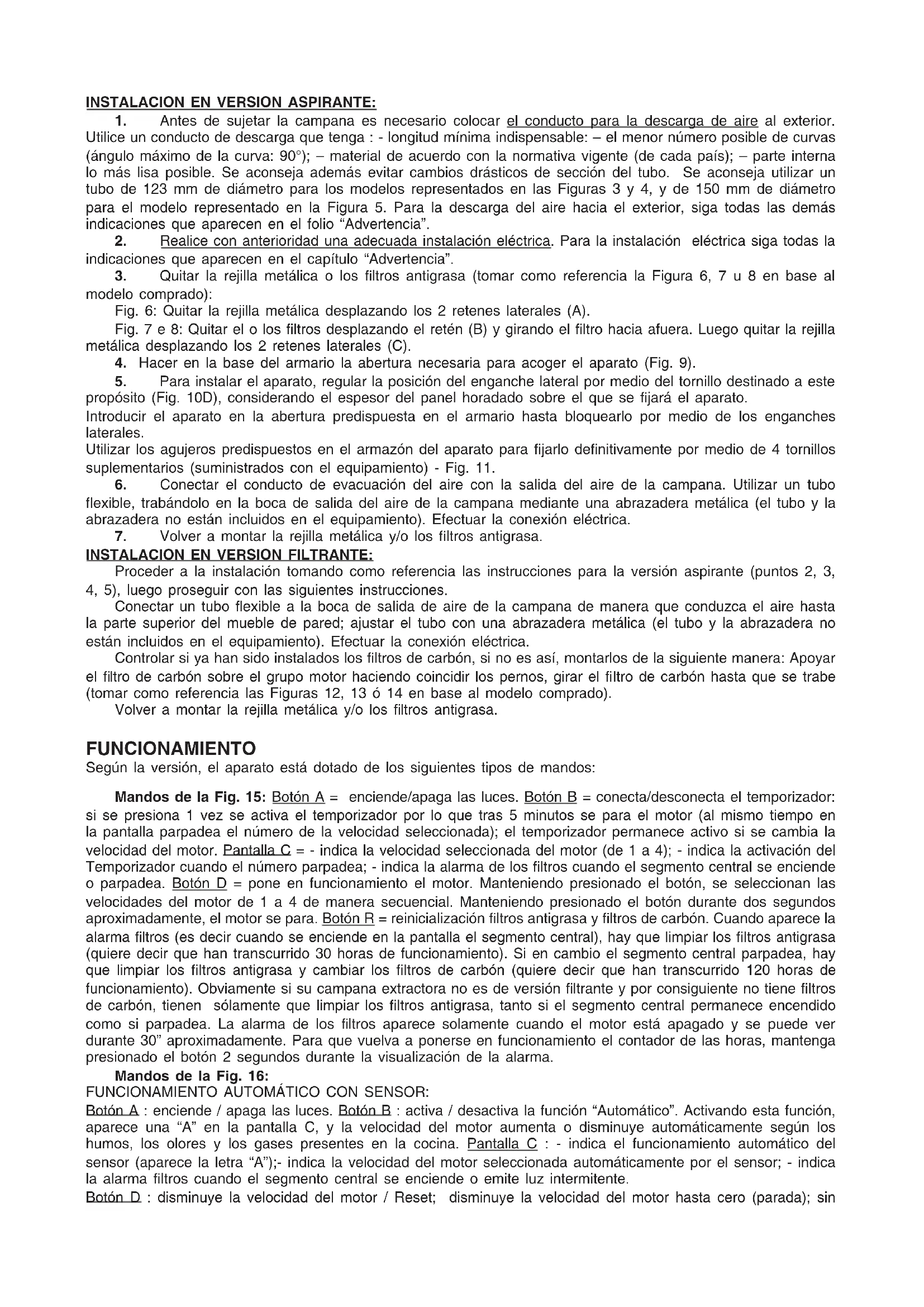

INSTALACION EN VERSION FILTRANTE: Proceder a la instalación tomando como referencia las instrucciones para la versión aspirante (puntos 2, 3, 4, 5), luego proseguir con las siguientes instrucciones. Conectar un tubo fl exible a la boca de salida de aire de la campana de manera que conduzca el aire hasta la parte superior del mueble de pared; ajustar el tubo con una abrazadera metálica (el tubo y la abrazadera no están incluidos en el equipamiento). Efectuar la conexión eléctrica. Controlar si ya han sido instalados los fi ltros de carbón, si no es así, montarlos de la siguiente manera: Apoyar el fi ltro de carbón sobre el grupo motor haciendo coincidir los pernos, girar el fi ltro de carbón hasta que se trabe (tomar como referencia las Figuras 12, 13 ó 14 en base al modelo comprado). Volver a montar la rejilla metálica y/o los fi ltros antigrasa. FUNCIONAMIENTO Según la versión, el aparato está dotado de los siguientes tipos de mandos: Mandos de la Fig. 15: Botón A = enciende/apaga las luces. Botón B = conecta/desconecta el temporizador: si se presiona 1 vez se activa el temporizador por lo que tras 5 minutos se para el motor (al mismo tiempo en la pantalla parpadea el número de la velocidad seleccionada); el temporizador permanece activo si se cambia la velocidad del motor. Pantalla C = - indica la velocidad seleccionada del motor (de 1 a 4); - indica la activación del Temporizador cuando el número parpadea; - indica la alarma de los fi ltros cuando el segmento central se enciende o parpadea. Botón D = pone en funcionamiento el motor. Manteniendo presionado el botón, se seleccionan las velocidades del motor de 1 a 4 de manera secuencial. Manteniendo presionado el botón durante dos segundos aproximadamente, el motor se para. Botón R = reinicialización fi ltros antigrasa y fi ltros de carbón. Cuando aparece la alarma fi ltros (es decir cuando se enciende en la pantalla el segmento central), hay que limpiar los fi ltros antigrasa (quiere decir que han transcurrido 30 horas de funcionamiento). Si en cambio el segmento central parpadea, hay que limpiar los fi ltros antigrasa y cambiar los fi ltros de carbón (quiere decir que han transcurrido 120 horas de funcionamiento). Obviamente si su campana extractora no es de versión fi ltrante y por consiguiente no tiene fi ltros de carbón, tienen sólamente que limpiar los fi ltros antigrasa, tanto si el segmento central permanece encendido como si parpadea. La alarma de los fi ltros aparece solamente cuando el motor está apagado y se puede ver durante 30” aproximadamente. Para que vuelva a ponerse en funcionamiento el contador de las horas, mantenga presionado el botón 2 segundos durante la visualización de la alarma. Mandos de la Fig. 16: FUNCIONAMIENTO AUTOMÁTICO CON SENSOR: Botón A : enciende / apaga las luces. Botón B : activa / desactiva la función “Automático”. Activando esta función, aparece una “A” en la pantalla C, y la velocidad del motor aumenta o disminuye automáticamente según los humos, los olores y los gases presentes en la cocina. Pantalla C : - indica el funcionamiento automático del sensor (aparece la letra “A”);- indica la velocidad del motor seleccionada automáticamente por el sensor; - indica la alarma fi ltros cuando el segmento central se enciende o emite luz intermitente. Botón D : disminuye la velocidad del motor / Reset; disminuye la velocidad del motor hasta cero (parada); sinembargo, tras aproximadamente 1 minuto, la campana volverá a ponerse en funcionamiento automático, a la velocidad determinada por el sensor. Pulsando el botón durante la visualización de la alarma fi ltros, se activa el RESET y, por consiguiente, el cálculo de las horas se repone en marcha. Botón E : aumenta la velocidad del motor; sin embargo, tras aproximadamente 1 minuto, la campana volverá a ponerse en funcionamiento automático, a la velocidad determinada por el sensor. Modifi cación de la sensibilidad del sensor: se puede modifi car la sensibilidad del sensor actuando del modo siguiente: - pare la campana, pulsando el botón B. - Pulse simultáneamente los botones D y E (en la pantalla aparecerá el índice de sensibilidad del sensor). - Pulsando los botones D ó E, aumente o disminuye el índice de sensibilidad del sensor (1 : sensibilidad mínima / 9: sensibilidad máxima). - en caso de interrupción de la alimentación eléctrica, el sensor funcionará de nuevo con sensibilidad 5. ¡Atención: para evitar dañar el sensor, no use productos silicónicos en las cercanías de la campana! Mandos de la Fig. 17: Interruptor A - LUZ; posición 0: luz apagada; posición 1: luz encendida. Interruptor B - VELOCIDAD MOTOR: permite regular las velocidades de funcionamiento del motor; posición 0: motor parado; C : Piloto luminoso de funcionamiento del motor. Mandos de la Fig. 18: Botón A: Enciende/apaga las luces; cada 30 horas de funcionamiento el piloto lumi- noso correspondiente (S) se enciende indicando que es necesario limpiar los fi ltros antigrasa y cada 120 horas se pone intermitente indicando que es necesario limpiar dichos fi ltros y además sustituir el fi ltro de carbón. Para poner a cero (RESET) el cuentahoras, mantener presionado el botón A aproximadamente 1” (mientras el piloto S esté encendido). Botón B: Acciona el motor a la 1ª velocidad (con lo cual se enciende el piloto luminoso cor- respondiente); apaga el motor si se mantiene presionado aproximadamente 1”; si se presiona por segunda vez (durante el encendido del piloto luminoso) se activa el TIMER, con lo cual 5’ después se para el motor y el piloto correspondiente se pone intermitente. Botón C: Acciona el motor a la 2ª velocidad (con lo cual se enciende el piloto luminoso correspondiente); si se presiona por segunda vez (durante el encendido del piloto luminoso) se activa el TIMER, con lo cual 5’ después se para el motor y el piloto correspondiente se pone intermitente. Botón D: Acciona el motor a la 3ª velocidad (con lo cual se enciende el piloto luminoso correspondiente); si se presiona por segunda vez (durante el encendido del piloto luminoso) se activa el TIMER, con lo cual 5’ después se para el motor y el piloto correspondiente se pone intermitente. Botón E: Acciona el motor a la 4ª velocidad (con lo cual se enciende el piloto luminoso correspondiente); si se presiona por segunda vez (durante el encendido del piloto luminoso) se activa el TIMER, con lo cual 5’ después se para el motor y el piloto correspondiente se pone intermitente. Los fi ltros antigrasa requieren un cuidado particular: si el modelo que tienen ustedes tiene los mandos que están representados en la Figura 15/16: los fi ltros antigrasa deben ser limpiados aproximadamente cada 30 horas de funcionamiento (cuando se enciende o parpadea en la pantalla el segmento central). Laven los fi ltros con detergente neutro. Una vez montados de nuevo los fi ltros, mantengan presionado por 2 segundos el botón R (Reset/Reinicialización) para que empiece el conteo de nuevo. Si el modelo que tienen ustedes tiene los mandos que están representados en la Figura 17: el fi ltro antigrasa debe ser limpiado periódicamente con relación al uso (por lo menos cada dos meses). Laven los fi ltros con detergente neutro. Si el modelo que tienen ustedes tiene los mandos que están representados en la Figura 18: los fi ltros antigrasa deben ser limpiados aproximadamente cada 30 horas de funcionamiento (cuando se enciende el piloto del botón luces - Fig. 18S). Laven los fi ltros con detergente neutro. Una vez montados los fi ltros limpios, para poner a cero el cuentahoras, mantener presionado aproximadamente 1” el botón luces (Fig.18A) mientras esté encendido el piloto luminoso (S). ATENCION: Los fi ltros antigrasa metálicos deben ser lavados periódicamente siguiendo las indicaciones anteriores, mientras que los fi ltros antigrasa sintéticos (de color blanco) deben ser sustituidos, con la misma frecuencia con la que se lavan los fi ltros metálicos. Desmontaje fi ltros antigrasa: - Para el modelo representado en la Fig. 6: Quitar la rejilla metálica desplazando los 2 retenes laterales (A). Quitar los retenes del fi ltro (Fig. 19F) y por último el fi ltro antigrasa (Fig. 19G) metálico o sintético. - Para los modelos representados en las Fig. 7 y 8: Quitar el o los fi ltros antigrasa metálicos desplazando el retén B y girando el fi ltro hacia afuera. Cambio de los fi ltros de carbón: Si se usa el aparato en versión fi ltrante, habrá que cambiar los fi ltros de carbón. Si el modelo que tienen ustedes tiene los mandos que están representados en la Figura 15/16, deben cambiar los fi ltros de carbón cada vez que en la pantalla parpadee el segmento central (es decir cada 120 de funcionamiento). Si el modelo que tienen ustedes tiene los mandos que están representados en la Figura 17, deben cambiar los fi ltros de carbón con relación al uso, más o menos cada 6 meses. Si el modelo que tienen ustedes tiene los mandos que están representados en la Figura 18, deben cambiar los fi ltros de carbón cada vez que el piloto luminoso del botón luces (Fig. 18S) se ponga intermitente (es decir cada 120 de funcionamiento). Desmontaje del o de los fi ltros de carbón: Antes de desmontar el o los fi ltros de carbón, es necesario quitar la rejilla y/o los fi ltros antigrasa tomando como referencia las instrucciones del punto 3 del apartado “Instalación en versión aspirante”. Luego quitar los fi ltros de carbón girándolos hasta desengancharlos de los pernos (girar los fi ltros en el sentido contrario al indicado por las fl echas representadas en las Figuras 12, 13 ó 14). Iluminación: Reemplazar con lámparas del mismo tipo; si la lámpara no aparece en la tabla citada en la hoja: “Advertencia”, póngase en contacto con el centro de soporte técnico. - Para el modelo representado en la Fig. 20: para cambiar las lámparas halógenas, abra la tapa haciendo palancasobre las hendiduras apropiadas. ATENCIÓN: No toque el bulbo con las manos desnudas. - Para el modelo representado en la Fig. 21: Para sustituir la bombilla, quitar la rejilla metálica desplazando los 2 retenes laterales A y desenroscar la bombilla. - Para el modelo representado en la Fig. 22: Para sustituir la bombilla, quitar el o los fi ltros desplazando el retén y girando el fi ltro hacia afuera. Luego quitar la rejilla metálica desplazando los 2 retenes laterales (C). Desenro- scar la bombilla.

FALLOS EN FUNCIONAMIENTO

Si algo no funciona correctamente, pedimos que se hagan sencillas acciones de control que se describen a continuación antes de llamar al servicio técnico:

• Campana extractora no funciona Posible causa (1): El conductor de alimentación está desconectado o mal conectado. Solución: La instalación eléctrica de la campana extractora no ha sido correctamente conectada por el montador. Llame al electricista / al montador. Posible causa (2): No se ha seleccionado la velocidad. Solución: Seleccione la velocidad en el panel de control. Si la tapa se desactiva durante el funcionamiento normal se debe revisar si no se ha quitado la alimentación y que no se ha accionado el interruptor omnipolar (de múltiples polos).

• Soplador no funciona mientras las luces funcionan Posible causa: El cable de alimentación del motor del soplador no está conectado. Solución: Localice el cable del soplador y conéctelo. Revise si ahora el ventilador funciona. Si no desaparece el problema llame al servicio técnico.

• Campana extractora no funciona correctamente Posible causa: Filtros /tabiques sucios. Solución: Revise si el fi ltro está limpio. En el caso de campanas extractoras con el sistema de canales y de campanas extractoras con motor exterior Posible causa (1): El sistema de canales no cumple con requisitos. Si la longitud del canal supera los requisitos del fabricante, la campana extractora puede no funcionar de forma óptima. Si el diámetro del canal está demasiado pequeño o en el sistema hay demasiados codos, también resultará ralentizado el fl ujo de aire . Durante el montaje del canal de evacuación hay que adaptarse a las instrucciones suministradas por los órganos correspondientes (por ej. el aire extraído no puede ser dirigido hacia el canal que ya se utiliza dentro de la instalación de calefacción central, termosifones, etc.). Existen orifi cios de ventilación en el local. Debe ponerse en contacto con el montador. Posible causa (2): El canal está colapsado. Solución: Revisar si nada obtura el canal de ventilación (nidos de pájaros o nudos). Posible causa (3): El ala del estrangulador no se abre. Solución: Se debe revisar si la cinta fue quitada en las alas del estrangulador y si éstas pueden moverse libremente. En el caso de campanas extractoras con fi ltros Posible causa: El fi ltro de carbón está embebido por completo. Solución: Cambiar el fi ltro de carbón.

• Lámpara no funciona Focos (LED): Si este tipo de lámparas no fueron incluidas en la tabla a continuación en hoja “Advertencia”, pedimos póngase en contacto con el servicio técnico. Lámparas con bombillas: Posible causa: La bombilla o la luminaria defectuosa o se ha desconectado el conductor de alimentación. Solución: Poner la bombilla en otra luminaria; si la bombilla no funciona, cambiarla por otra del mismo tipo; si no funciona, la luminaria es defectuosa o se ha desconectado el conductor de alimentación. Llame al servicio técnico. Lámparas halógenas: Posible causa: La bombilla o su luminaria es defectuosa o se ha desconectado el conductor de alimentación. Solución: Cambie la bombilla por otra del mismo tipo. Si el problema persiste, llame al servicio técnico.
