Produkt	Dunstabzugshaube
Marke	Best
Modell	Offset
Installationsart	Abluft- oder Umluftbetrieb
Durchmesser des Abluftrohrs	150 mm
Anzahl Motorstufen	4 (davon 4. Intensivstufe auf 5 Min. begrenzt)
Timerfunktion	Automatische Abschaltung nach 5 Minuten
Automatische Abschaltung ohne Bedienung	Nach 10 Stunden
Tonsignal	Piepton bei jeder Tastenbetätigung
Beleuchtung	Integrierte LED
Fettfilteralarm	30 Betriebsstunden
Aktivkohlefilteralarm	120 Betriebsstunden
Fettfilter	Spülmaschinenfest oder Handwäsche
Aktivkohlefilter	Austausch alle ca. 6 Monate
Außenreinigung	Feuchtes Tuch, warmes Wasser und mildes Reinigungsmittel
Innenreinigung	Mit vergälltem Ethylalkohol getränktes Tuch
Installation	Muss von einem Fachmann durchgeführt werden
Sicherheit	Stromversorgung vor Wartung unterbrechen
Ersatzteile	Filter, Lampen gleichen Typs
Technische Unterstützung	Kundendienst für nicht aufgeführte Lampen kontaktieren

Häufig gestellte Fragen - Offset BEST

Wie installiere ich die Dunstabzugshaube im Abluftbetrieb?

Für die Installation im Abluftbetrieb bohren Sie ein Loch und installieren Sie ein Abluftrohr mit 150 mm Durchmesser. Verwenden Sie einen möglichst kurzen Schlauch mit wenigen Bögen (max. 90°). Vermeiden Sie Querschnittsänderungen und stellen Sie sicher, dass der Schlauch innen glatt ist. Schließen Sie die Dunstabzugshaube nicht an Abzüge von Verbrennungsabgasen an.

Wie wechsle ich in den Umluftbetrieb?

Die Dunstabzugshaube kann im Umluftbetrieb installiert werden. In diesem Fall wird die gereinigte Luft wieder in den Raum geleitet. Sie müssen einen Aktivkohlefilter (nicht im Lieferumfang) installieren und die Montageanleitung befolgen.

Was tun, wenn die Dunstabzugshaube nicht angeht?

Überprüfen Sie, ob das Netzkabel richtig angeschlossen ist. Stellen Sie sicher, dass am Bedienfeld eine Geschwindigkeit ausgewählt wurde. Wenn das Problem weiterhin besteht, prüfen Sie, ob der Schutzschalter nicht ausgelöst wurde.

Warum läuft der Lüfter nicht, obwohl die Beleuchtung funktioniert?

Dies kann darauf hinweisen, dass das Kabel des Lüftermotors nicht angeschlossen ist. Finden Sie das Kabel und schließen Sie es an. Wenn das Problem weiterhin besteht, wenden Sie sich an den technischen Kundendienst.

Wie reinige ich die Fettfilter?

Die Fettfilter sollten mindestens alle 2 Monate gereinigt werden. Sie können sie von Hand mit einem milden Reinigungsmittel oder in der Spülmaschine waschen. Zum Ausbau drücken Sie die Verriegelung nach innen und ziehen den Filter nach unten.

Wann sollte der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter sollte etwa alle 6 Monate ausgetauscht werden, insbesondere bei häufiger Nutzung der Dunstabzugshaube. Zum Ausbau nehmen Sie ihn mit einer Kippbewegung heraus.

Was bedeutet der rote Alarm auf dem Bedienfeld?

Eine rote Leuchte bei ausgeschaltetem Motor zeigt den Filteralarm an. Dauerlicht nach 30h: Die Fettfilter müssen gereinigt werden. Blinklicht nach 120h: Die Fettfilter müssen gereinigt und die Aktivkohlefilter ausgetauscht werden. Drücken Sie die Taste E (oder TC6 je nach Modell), um nach der Wartung zurückzusetzen.

Wie verwende ich die Timerfunktion?

Drücken Sie die entsprechende Taste (E, P6 oder TC6) während des Motorbetriebs. Die Dunstabzugshaube schaltet sich nach 5 Minuten automatisch aus. Eine blinkende grüne Leuchte zeigt an, dass der Timer aktiviert ist.

Die Fernbedienung funktioniert nicht, was tun?

Überprüfen Sie zuerst, ob die Tasten an der Dunstabzugshaube funktionieren. Schalten Sie die Dunstabzugshaube über den Schutzschalter aus und wieder ein, um die Fernbedienung neu zu verbinden. Wenn das Problem weiterhin besteht, ersetzen Sie die Batterie der Fernbedienung.

Wie ersetze ich eine defekte Lampe?

Bei LED-Lampen: Wenn der Typ nicht in der Tabelle der Anleitung aufgeführt ist, wenden Sie sich an den technischen Kundendienst. Bei Lampen mit Glühbirne: Ersetzen Sie diese durch eine Glühbirne desselben Typs. Verwenden Sie eine andere Fassung zum Testen: Wenn die Glühbirne funktioniert, ist die Fassung defekt.

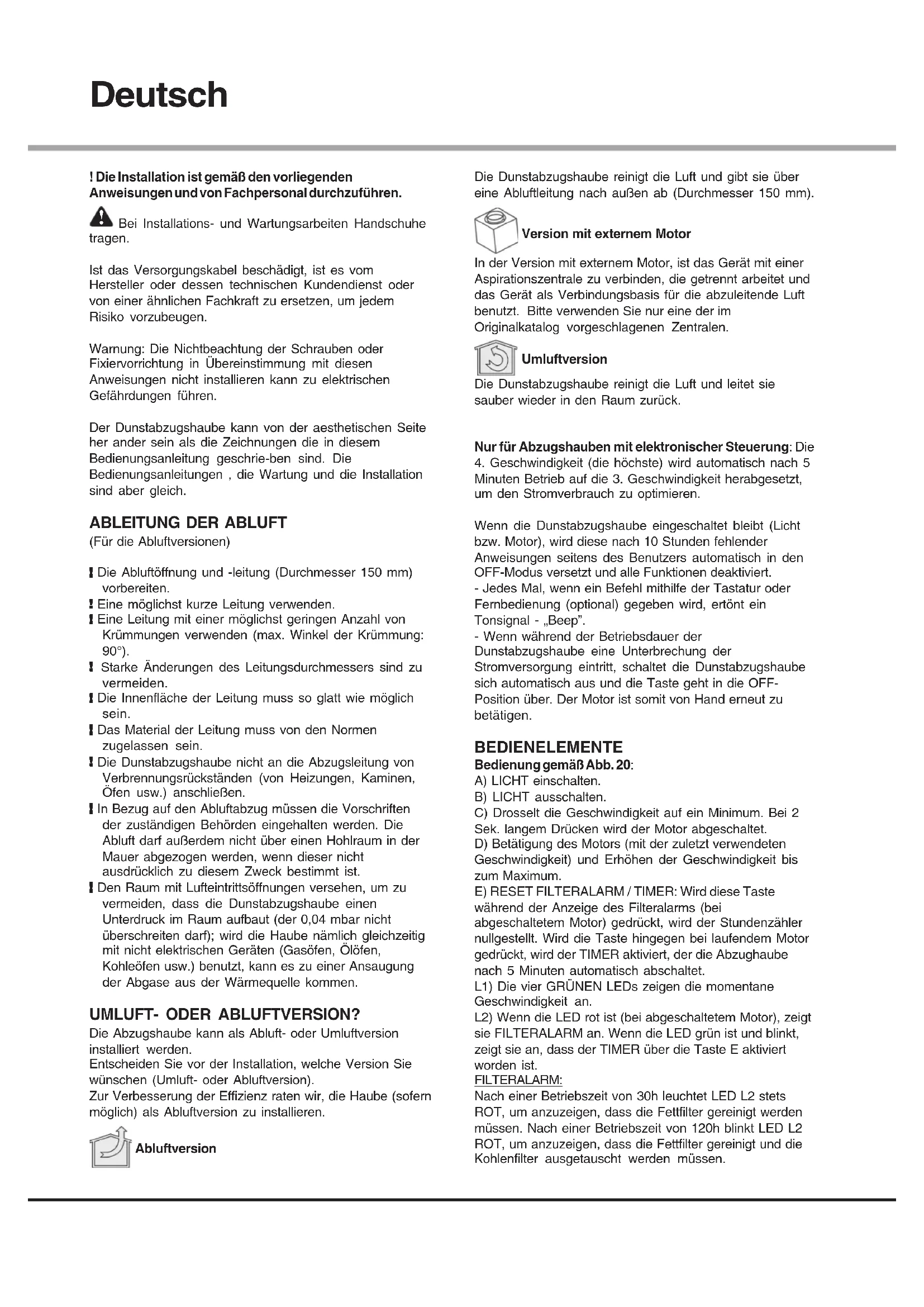

BEDIENUNGSANLEITUNG Offset BEST

! Die Installation ist gemäß den vorliegenden Anweisungen und von Fachpersonal durchzuführen.

Bei Installations- und Wartungsarbeiten Handschuhe tragen.

Ist das Versorgungskabel beschädigt, ist es vom Hersteller oder dessen technischen Kundendienst oder von einer ähnlichen Fachkraft zu ersetzen, um jedem Risiko vorzubeugen.

Warning: Die Nichtbeachtung der Schrauben oder Fixiervorrichtung in Übereinstimmung mit diesen Anweisungen nicht installieren kann zu elektrischen Gefährdungen führen.

Der Dunstabzugshaube kann von der aesthetischen Seite her ander sein als die Zeichnungen die in thisem Bedienungsanleitung geschrie-ben sind. Die Bedienungsanleitungen, die Wartung und die Installation sind aber gleich.

ABLEITUNG DER ABLUFT

(Für die Abluftversionen)

Die Abluftöffnung und -leitung (Durchmesser 150 mm) vorbereiten.
! Eine möglichst kurze Leitung verwenden.
1 Eine Leitung mit einer möglichst geringen Anzahl von Krümmungen verwenden (max. Winkel der Krümmung: 90^ ).
Starke Änderungen des Leitungsdurchmessers sind zu vermeiden.
Die Innenfläche der Leitung muss so glatt wie möglich sein.
Das Material der Leitung muss von den Normen zugelassen sein.
Die Dunstabzugshaube nicht an die Abzugsleitung von Verbrennungsrückständen (von Heizungen, Kaminer, Ofen usw.) anschließen.
In Bezug auf den Abluftabzug mussen die Vorschriften der zuständigen Behörden eingehalten werden. Die Abluft darf außer dem nicht über einen Hohlaum in der Mauer abgezogen werden, wenn dieser nicht ausdrücklich zu dieser Zweck bestimmt ist.
Den Raum mit Luftintrittsöffnungen versehen, um zu vermeiden, dass die Dunstabzugshaube einen Unterdruck im Raum aufbaut (der 0,04 mbar nicht überschreiben darf); wird die Haube)namlich gleichzeitig mit nicht elektrischen Geräten (Gasöfen, Ölofen, Kohleöfen usw.) benutzt, kann es zu einer Ansaugung der Abgase aus der Wärmequelle kommt.

UMLUFT- ODER ABLUFTVERSION?

Die Abzugshaube kann als Abluft- oder Umluftversion installiert werden.
Entscheiden Sie vor der Installation, welche Version Siewünschen (Umluft- oder Abluftversion).
Zur Verbesserung der Effizienz raten wir, die Haube (sofern möglich) als Abluftversion zu installieren.

Abluftversion

Die Dunstabzugshaube reinigt die Luft und gibt sie über eine Abluftleitung nach außen ab (Durchmesser 150 mm).

Version mit externem Motor

In der Version mit externem Motor, ist das Gerät mit einer Aspirationszentrale zu verbinden, die getrennt arbeitet und das Gerät als Verbindungsbasis für die abzuleitende Luft benutzt.itte verwenden Sie nur eine der im Originalkatalog vorgeschlagenen Zentralen.

Umluftversion

Die Dunstabzugshaube reinigt die Luft und leitet sie sauber wieder in den Raum zurück.

Nur für Abzugshauben mit elektronischer Steuerung: Die 4. Geschwindigkeit (die hochste) wird automatisch nach 5 Minuten Betrieb auf die 3. Geschwindigkeit herabgesetzt, um den Stromverbrauch zu optimieren.

Wenn die Dunstabzugshaube eingeschaltet bleibt (Licht bzw. Motor), wird diese nach 10 Stunden fehlender Anweisungen seitens des Benutzers automatisch in den OFF-Modus versetzt und alle Funktionen deaktiviert. - Jedes Mal, wenn ein Befehl mithilfe der Tastatur oder Fernbedienung (optional) gegeben wird, ertont ein Tonsignal - "Beep".

• Wenn während der Betriebsdauer der Dunstabzugshaube eine Unterbrechung der Stromversorgung eintritt, schaltet die Dunstabzugshaubesich automatisch aus und die Taste gehen in die OFF-Position über. Der Motor ist somit von Hand erneut zu betätigten.

BEDIENELEMENTE

Bedienung gemäß Abb. 20:

A) LICHT einschalten.

B) LICHT ausschalten.

C) Drosselt die Geschwindigkeit auf ein Minimum. Bei 2 Sek. langem Drücken wird der Motor abgeschaltet. D) Betätigung des Motors (mit der zuletzt verwendeten Geschwindigkeit) und Erhöhen der Geschwindigkeit bis zum Maximum.

E) RESET FILTERALARM/TIMER: Wird diese Tastes während der Anzeige des Filteralarms (bei abgeschalteten Motor) gedruckt, wird der Stundenzahler nullgestellt. Wird die Taste hingegen bei laufendem Motor gedruckt, wird der TIMER aktiviert, der die Abzughaube nach 5 Minuten automatisch abschaltet.

L1) Die vier GRUNEN LEDs zeigen die momentane Geschwindigkeit an.

L2) Wenn die LED rot ist (bei abgeschaltelem Motor), zeigt sie FILTERALARM an. Wenn die LED grün ist und blinkt, zeigt sie an, dass der TIMER über die Taste E aktiviert worden ist.

FILTERALARM:

Nach einer Betriebszeit von 30h leuchtet LED L2 stets ROT, um anzuzeigen, dass die Fettfilter gereinigt werden müssen. Nach einer Betriebszeit von 120h blinkt LED L2 ROT, um anzuzeigen, dass die Fettfilter gereinigt und die Kohlenfilter ausgetaucht werden müssen.

Nach der Reinigung den Fettfilter (und/oder dem Austausch der Kohlenfilter) ist zur Rückstellung des Stundenzahlers die Taste E (RESET) während der Anzeige des Filteralarms zu drucken.

Bedienung gemäß Abb.21:

Taste A: Lichtschalter.

Taste B: Zündschalter Motor ON/OFF bei der I.

Geschwindigkeit.

Taste C: Schalter II. Geschwindigkeit.

Taste D: Schalter III. Geschwindigkeit.

Bedienung gemäß Abb.22:

P1: Licht ein- und ausschalten

P2: Motor bei erster Geschwindigkeit (Ikone wird angezeigt) anlassen. Sonstige Geschwindigkeitsikonen sind ausgeschaltet.

P3: Motor bei zweiter Geschwindigkeit (Ikone wird angezeigt) anlassen. Sonstige Geschwindigkeitsikonen sind ausgeschaltet.

P4: Motor bei dritter Geschwindigkeit (Ikone wird angezeigt) anlassen. Sonstige Geschwindigkeitsikonen sind ausgeschaltet.

P5: Motor bei vierter Geschwindigkeit (Ikone blinkt) anlassen. Sonstige Geschwindigkeitsikonen sind ausgeschaltet. Maximale Geschwindigkeit wurde max. auf 5 Minuten eingestellt, nach Ablauf dieser Zeit wird die dritte Geschwindigkeit automatisch eingestellt.

P6: TIMER (Ikone wird angezeigt) betätigten. Bei Betätigung des Timers (5 Minuten) hält der Motor nach 5 Minuten automatisch an.

P7: FILTER-ALARM. Nach 30 Betriebsstunden wird die Ikone angezeigt, um zu zeigen, dass der Fettfilter zu reinigen ist.

Nach 120 Betriebsstunden wird die Ikone angezeigt, um zu zeigen, dass der Fettfilter zu reinigen ist und die Kohlfilter zu wechseln sind.

Zwecks Zurücksetzung des Alarms ist die Ikone beim Anzeigen (oder Blinken) zu drucken.

Bedienung gemäß Abb.23-24:

Taste TC1 (Lichter)Einschalten / Ausschalten des Hauptlichts ON/OFFWenn das Hauptlicht eingeschaltet ist,ändert BL1 die Farbe und schaltet sich ein. Nach dem Drucken und Halten schalten sich die Hilfslichter (optional) ein/aus.

Taste TC2 (Motor - V1)ON/OFF Motor - Schaltet den Motor mit der ersten Geschwindigkeit ein.

Taste TC3 (Motor - V2) Schaltet den Motor mit der zweiten Geschwindigkeit ein.

Taste TC4 (Motor - V3) Schaltet den Motor mit der dritten Geschwindigkeit ein.

Taste TC5 (Motor - V4)Schaltet den Motor mit der vierten Geschwindigkeit einDie Dauer der hochsten

Geschwindigkeit wird auf maximal 5 Minuten eingestellt, nach denen Ablauf wird automatisch die dritte Geschwindigkeit eingestellt. Wenn der Motor eingeschaltet ist, schaltet sich das LED-Licht der letzten gewährten Taste (TC2-TC5) zwecks Anzeige, welcher Wert eingestellt wurde, ein.

Taste TC6 (TIMER automatisches Abschalten nach 5 Min.) Schaltet die TIMER Funktion bei zuvor eingestellter Geschwindigkeit ein. Wenn der Motor NICHT eingeschaltet ist, schaltet sie den Motor mit der ersten Geschwindigkeit sowie die TIMER Funktion ein. Wenn die TIMER Funktion eingeschaltet ist,ändert BL6 die Farbe und schaltet sich ein.

ALARM Filter 30 STD. Nach 30 Betriebsstunden schaltet sich der Alarm der Fettfilterreinigung ein.Wenn der Filteralarm aktiviert ist, wird dieser nach jedem Ausschalten des Motors 30 Sekunden lang angezeigt.BL6 bleibt eingeschaltet.In dieser Zeit besteht die Möglichkeit der Zurücksetzung des Alarms durch Drucken und Halten von TC6.

ALARM Filter 120 STD. Nach 120 Betriebsstungen schaltet sich der Alarm für den Austausch der Aktivkohlefilter ein (optional). Wenn der Filteralarm aktiviert ist, wird dieser nach jedem Ausschalten des Motors 30 Sekunden lang angezeigt.BL6 beginnt zu blinken. In dieser Zeit besteht die Möglichkeit der Zurücksetzung des Alarms durch Drucken und Halten von TC6.

Limit der Arbeitszeit: Wenn die Dunstabzugshaube ausgeschaltet ist (Lichter bzw. Motor), wird diese nach 10 Stunden ohne Anweisungen seitens des Benutzers automatisch in den OFF-Modus versetzt und alle Funktionen ausgeschaltet.

Buzzer: Jedes Mal, wenn mithilfe der Tastatur oder Fermbedienung (optional) eine Anweisung gegeben wird, gibt der Buzzer ein Tonsignal - „Beep".

WARTUNG

Vor dem Reinigen oder Warten die Spannungszufuhr ausschalten.

Reinigung der Abzugshaube

WIE OFT: Um ein Brandrisiko zu vermeiden, die Haube mindestens alle 2 Monate reinigen.

AUSSENREINIGUNG: Für die äußere Reinigung (von lackierten Geräten) ein mit lauwarmem Wasser und neutrale Reiniger angefeuchtetes Tuch verwenden; für Edelstahl-, Kupfer- oder Messinghauben Spezialprodukte verwenden.

INNENREINIGUNG: Für die innere Reinigung des Geräts einen mit denaturiertem Athylalkohol getränkten Lappen (oder Pinsel) verwenden.

WAS NICT GETAN WERDEN DARF: Keine scheuernden oder korrosiven Produkte (zum Beispiel Metallschwämme, zu harte Bürsten, aggressive Reinigungsmittel usw.) verwenden.

Reinigung der Fettfilter

WIE OFT: Um ein Brandrisiko zu vermeiden, die Haube mindestens alle 2 Monate reinigen, In Bezug auf die Verwendung.

ENTFERNEN DER FILTER: Die Klammer im Bereich des Griffs darüber drücken und damit den Filter nach unterziehen.

REINIGEN DER FILTER: Die Filter mit einem neutralen Reinigungsmittel mit der Hand oder in der Geschirrspulmaschine waschen. Beim Waschen in der Geschirrspulmaschine wird die Funktionstüchtigkeit der Filter nicht beeinträchtigt, wenn diese evtl. etwas ausbleichen.

Austausch von Kohlefilter (P)

(Nur bei Umlufthauben)

WIE OFT MUSSER AUSGETAUSCHT WERDEN: Mindestens alle 6 Monate, In Bezug auf die Verwendung. WIE WIRD ER ENTFERNT: Entfern der Kohlefilter mit

einer Schaukelbewegung.

Beleuchtung

Gegen Lampen vom selbst Typ auswechseln; wenn die Lampe nicht in der im Blatt „Hinweis" genommen Tabelle aufscheint, wenden Sie sich an das Zentrum für technische Hilfe.

STÖRUNGEN

Sollte die Abzugshaube nicht korrekt Funktionieren, beachten Sie folgende Hinweise, bevor Sie den Kundendienst kontaktieren:

- Abzugshaube Funktioniert nicht

Mögliche Ursache (1): Versorgungsleitung ist nicht oder nicht korrekt angeschlossen.

Lösung: Der Monteur hat die elektrische Installation des Geräts nicht korrekt angeschlossen. Rufen Sie einen Elektriker / Monteur an.

Mögliche Ursache (2): Die Geschwindigkeit wurde nicht gewählt. Lösung: Wahlen Sie die Geschwindigkeit auf dem Bedienpult.

Wenn sich die Haube während des normalen Betriebs ausschaltet, prüfen Sie, ob die Stromversorgung nicht ausgeschaltet wurde und der omnipolare Schalter sich nicht eingeschaltet hat.

- Das Geblase funktioniert nicht, noch die Lampen leuchten

Mögliche Ursache: Das Versorgungskabel des Gebläse Motors ist nicht angeschlossen.

Lösung: Lokalisieren Sie das Versorgungskabel des Geblase-Motors und schreiben Sie es an. Prufen Sie, ob der Läufer faktioniert. Wenn Sie das Problem nicht beseitigten konnen, rufen Sie den Kundendienst an.

Die Abzugshaube Funktioniert nicht korrekt

Mögliche Ursache: Verschmutzte Filter / Trennwände.

Lösung: Prufen Sie, ob der Filter sauber ist.

Bei Abzugshauben mit Kanalsystemen und bei Abzugshauben mit Aussenmotor

Mogliche Ursache (1): Das Kanalsystem wurde nicht gemäß der

Anforderungen gefertigt. Wenn die Kanallänge den Anforderungen des

Herstellers nicht entspricht, kann die Abzugshaube nicht optimal Funktionieren. Wenn der Kanalquerschnitt zu kein ist, oder im System sich zu weitere Rohrbögen befinden, wird der Luftfluss langsamer. Wahrend der Montage des Abzugkanals sollen den offiziellen Anweisungen der zuständigen Organe beachtet werden. (zum Beispiel dar die abgesaugte Luft nicht in den Kanal gelangen, da dies schon bei der Heizungsanlage, der Thermosiphonpumper, usw. betrieben wird). Im Raum befinden sich die Beluftungsöffnungen.

Rufen Sie einen Monteur an.

Mögliche Ursache (2): Der Kanal ist verstopft.

Lösung: Prufen Sie, ob ein Fremdkörper den Ventilkanal verstopft (Vogelnester oder Verschmutzungen).

Mögliche Ursache (3): Ein Flügel der Drosselklappe öffnet sich nicht.

Lösung: Prufen Sie, ob die Transportsicherung am Flügel der

Drosselklappe beseitigt ist und ob die Flügel sich frei bewegen konnen.

Bei Abzugshauben mit Filter

Mögliche Ursache: Der Kohlefilter ist komplett getränkt.

Lösung: Tauschen Sie den Kohlefilter aus.

- Lampe Funktioniert nicht

Lampen (LED):

Wennthese Lampe nicht in der unten angegebenen Tabelle (Spalte mit Hinweis) angegeben ist, rufen Sie den Kundendienst an.

Lampen mit Glühbirnen:

Mögliche Ursache: De Glühmbrige oder Lampenfassung ist mangelhalt, oder ein Versorgungskabel hat sich abgelost.

Lösung: Die Glühbirne in eine andere Fassung eindreten. Sollte die

Glühbirne weiterhin nicht Funktionieren, tauschen Sie die Glühbirne gegenüber eine andere desselben Typus aus. Brennt nun die Glühbirne, ist die Fassung mangelhaft oder das Versorgungskabel ist abgelöst. Rufen Sie den Kundendienst an.

Halogenlampen:

Mögliche Ursache: Die Glühbirne oder Lampenfassung ist mangelhaft, oder ein Versorgungskabel ist abgelost.

Lösung: Tauschen Sie die ülühbrinne gegen eine andere dessellen Typus aus. Wenn das Problem weiter besteht, rufen Sie den Kundendienst an.

Fernbedienung Funktioniert nicht (wenn sie sich in dem Lieferumfang befindet)

Mögliche Ursache (1): Keine Verbindung zwischen Fernbedienung und Abzugshaube.

Lösung: Prüfen Sie, ob die Tasten auf der Abzugshaube korrekt Funktionieren.

Die Stromversorgung der Abzugshaube mittels eines Kreisunterbrechers ausschalten, dann nochmal die Stromversorgung einschalten. Noch einem die Verbindung zwischen Fernbedienung und Abzugshaube gemäß der Betriebsanleitung von der Fernbedienung wiederherstehen.

Mögliche Ursache (2): Die Batterie der Fernbedienung ist leer.

Lösung: Die Batterie gegen eine neue austauschen.

- Verriegelung der vertikalen Teleskoptafel (wenn sie sich in dem Lieferumfang befindet)

Wenn alle LED's blinken, ist die Teleskoptafel verriegelt. 30 Sekunden abwarten und die Taste „oben" oder „unter" drucken, um das Tablet zu entspreren.

Wenn die Taste „ober" oder „unter" blinkt, befindet sich der

Schmierstofffilter nicht in der korrekten Position. Stellen Sie das Filter correkt ein.

Wenn die Tafel verriegelt ist, prufen Sie, ob ein Versorgungskabel getrennt ist. Wenn das Problem weiter besteht, rufen Sie den

Kundendienst an.
