Tuote	Liesikupu
Merkki	Best
Malli	Offset
Asennustyyppi	Imu- tai kierrätystyyppi
Poistoputken halkaisija	150 mm
Moottorin nopeuksien lukumäärä	4 (joista 4. tehovaihe rajoitettu 5 min)
Ajastintoiminto	Automaattinen pysäytys 5 minuutin jälkeen
Automaattinen katkaisu ilman ohjausta	10 tunnin jälkeen
Äänimerkki	Piippaus jokaisella painikkeen painalluksella
Valaistus	Sisäänrakennettu LED
Rasvasuodattimen hälytys	30 käyttötuntia
Hiilisuodattimen hälytys	120 käyttötuntia
Rasvasuodatin	Pestävissä astianpesukoneessa tai käsin
Hiilisuodatin	Vaihto noin 6 kuukauden välein
Ulkopinnan puhdistus	Kostea liina, haalea vesi ja neutraali pesuaine
Sisäpinnan puhdistus	Denaturoituun etyylialkoholiin kostutettu liina
Asennus	Tulee teettää ammattilaisella
Turvallisuus	Katkaise virta ennen huoltoa
Varaosat	Suodattimet, samantyyppiset lamput
Tekninen tuki	Ota yhteys huoltopalveluun, jos lamppuja ei ole luettelossa

Usein kysytyt kysymykset - Offset BEST

Kuinka asentaa liesikupu imuversiona?

Imuversion asentamiseksi tee reikä ja asenna halkaisijaltaan 150 mm:n ilmanpoistoputki. Käytä mahdollisimman lyhyttä putkea, jossa on vähän mutkia (enintään 90° kulma). Vältä poikkileikkauksen vaihteluita ja varmista, että putki on sisältä sileä. Älä liitä liesikupua savuhormeihin tai palamisilmanpoistoputkiin.

Kuinka vaihtaa kierrätystilaan?

Liesikupu voidaan asentaa kierrätysversiona. Tällöin suodatettu ilma palautetaan huoneeseen. Sinun on asennettava hiilisuodatin (ei mukana) ja noudatettava asennusohjeita.

Mitä tehdä, jos liesikupu ei syty?

Tarkista, että virtajohto on kytketty oikein. Varmista, että ohjauspaneelista on valittu nopeus. Jos ongelma jatkuu, tarkista, ettei virrankatkaisin ole lauennut.

Miksi tuuletin ei pyöri, vaikka valaistus toimii?

Tämä voi tarkoittaa, että tuulettimen moottorin kaapelia ei ole kytketty. Etsi kaapeli ja kytke se. Jos ongelma jatkuu, ota yhteys tekniseen tukeen.

Kuinka puhdistaa rasvasuodattimet?

Rasvasuodattimet on puhdistettava vähintään 2 kuukauden välein. Voit pestä ne käsin neutraalilla pesuaineella tai astianpesukoneessa. Irrota ne työntämällä lukitus sisäänpäin ja vetämällä suodatin alas.

Milloin vaihtaa hiilisuodatin?

Hiilisuodatin on vaihdettava noin 6 kuukauden välein, varsinkin jos liesikupua käytetään usein. Irrota se keinuvaa liikettä käyttämällä.

Mitä punainen hälytysvalo ohjauspaneelissa tarkoittaa?

Punainen merkkivalo moottorin ollessa pysähtyneenä tarkoittaa suodatinhälytystä. Jatkuva valo 30 tunnin jälkeen: rasvasuodattimet on puhdistettava. Vilkkuva valo 120 tunnin jälkeen: rasvasuodattimet puhdistettava ja hiilisuodattimet vaihdettava. Paina E-painiketta (tai mallista riippuen TC6) nollataksesi huollon jälkeen.

Kuinka käyttää ajastintoimintoa?

Paina omistettua painiketta (E, P6 tai TC6) moottorin käydessä. Liesikupu pysähtyy automaattisesti 5 minuutin kuluttua. Vilkkuva vihreä merkkivalo osoittaa, että ajastin on aktiivinen.

Kaukosäädin ei toimi, mitä tehdä?

Tarkista ensin, että liesikuvun painikkeet toimivat. Katkaise liesikuvusta virta virrankatkaisimesta, kytke se takaisin päälle kaukosäätimen yhdistämiseksi. Jos ongelma jatkuu, vaihda kaukosäätimen paristo.

Kuinka vaihtaa viallinen lamppu?

LED-lamppujen osalta, jos tyyppiä ei ole lueteltu ohjeen taulukossa, ota yhteys tekniseen tukeen. Hehkulamppujen osalta vaihda samantyyppiseen lamppuun. Kokeile toista lampunpidikettä: jos lamppu toimii, pidike on viallinen.

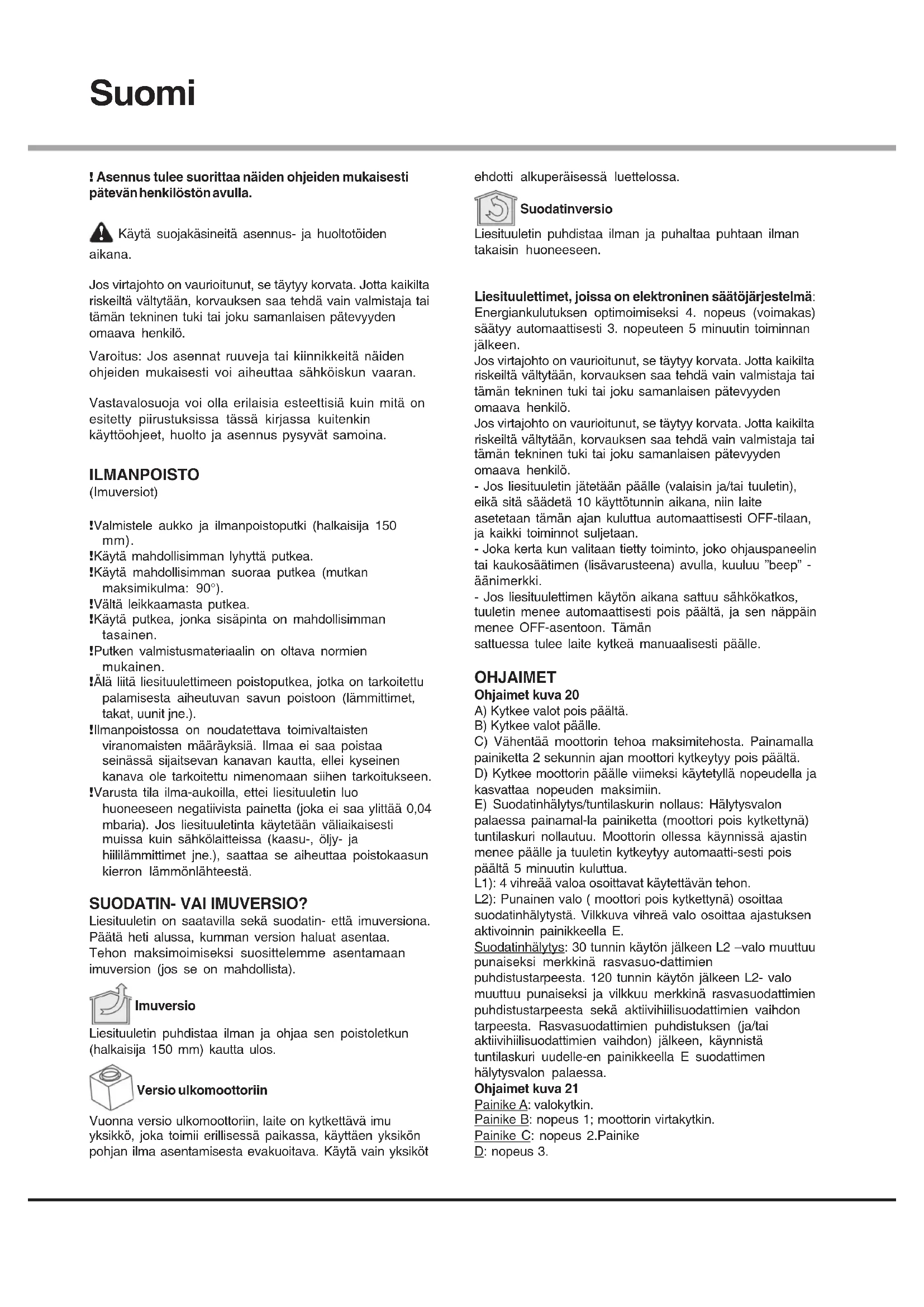

KÄYTTÖOHJE Offset BEST

! Asennus tulee suorittaa näden ohjeiden mukaisesti pateván henkilöstön avulla.

Käytä suojakäsiniteita asennus- ja huoltotöiden

aikana.

Jos virtajohto on vauroitunut, se taytyy korvata. Jotta kaikilta riskeittä vältytään, korvauksen saa tehdä vain valmistaja tai tämän tekinen tuki tai joku samanlaisen patevydyden omaava henkilo.

Varoitus: Jos asennat ruuveja tai kiinnikkeitä näiden ohjeiden mukaisesti voi aiheuttaa sahköiskun vaaran.

Vastavalosuoja voi olla erilaisia steettisia kuin mita on esitetty piirustuksissa tassä kirjassa kuitenkin kayttöohjeet, houltto ja asennus pysyvat samoina.

ILMANPOISTO

(Imuversiot)

!Valmistele aukko ja ilmanpoistoputki (halkaisija 150 mm).

!Kayta mahdollisimman lyhytä putkea.

!Kayta mahdolisimman suoraa putkea (mutkan maksimikulma: 90^

Välta leikkaamasta putkea.

!Käytä putkea, Jonka sisäpinta on mahdollisimman tasainen.

!Putken valmistusmaterialiaalin on oltava normien mukainen.

!Alä liä liesituulettimeen poistoputkea, jotka on tarkoitettu palamisesta aiheutuvan savun poistoon (lammittimet, takat, uunit jne.).

Illmanpoistossa on noudatettava toimivaltaisten viranomaisten märäyksiä. Ilmaa ei saa poistaa seinässä sijaitsevan kanavan kautta, ellei kyseinen kanava ole tarkoitetu nimenomaan sihen tarkoitukseen.

!Varusta tila ilma-aukoilla, ettei liesituuletin luo huoneeseen negatiivista painetta (joka ei saa ylittä 0,04 mbaria). Jos liesituuletinta kaytetaan valiaikaisesti muissa kuin sahkolaitteissa (kaasu-, oljy- ja hillilammittimet jne.), saattaa se aiheuttaa poistokaasun kierron lammonlahteestä.

SUODATIN-VAI IMUVERSIO?

Liesituuletin on saatavilla sekä suodatin- etta imversiona.
Päätä het alussa, kumman version haluat asentaa.

Tehon maksimoimiseksi suosittelemme asentamaan imuversion (jos se on mahdollista).

Imuversio

Liesituuletin puhdistaa ilman ja ohjaa sen poistoletkun (halkaisija 150 mm) kautta ulos.

Versioulkomooottorin

Vuonna versio ulkomoottorin, laite on kytkettäva imu yksikko, joka toimii erillissä paikassa, käyttaen yksikon pohjan ilma asentamisesta evakuoitava. Käytä vain yksikot

ehdotti alkuperaisesslauettelossa.

Suodatinversio

Liesituuletin puhistaa ilman ja puhaltaa puhtaan ilman takaisin huoneeseen.

Liesituulettimet, joissa on elektroninen saatjärestelmä: Energiankulutuksen optimoiseksi 4. nopeus (voimakas) saatyty automaattisesti 3. nopeuteen 5 minuutin toiminnan jälkeen.

Jos virtajho to vauroitunut, se taytyy korvata. Jotta kaikilta riskeittä valtytaan, korvauksen saa tehdá vain valmistaja tai tämän tekinen tuki tai joku samanlaisen patevydyden omaava henkilo.

Jos virtajohto on vauroitunut, se taytyy korvata. Jotta kaikilta riskeittä valtytaan, korvauksen saa tehdä vain valmistaja tai tämän tekinen tuki tai joku samanlaisen patevydyden omaaya, henkilo.

• Jos liesituuletin jatetaan paalle (valaisin ja/tai tuuletin), eikä sitä saadetä 10 käytöttunn in aikana, niin laite assetetaan tāmān ajan kuluttua automaattisesti OFF-tilaan, ja kaikki toiminnot suljetaan.

• Joka kerta kun valitaan tietty toiminto, joko ohjauspaneelin tai kaukosaatimen (lisavarusteena) avulla, kuuluu "beep" - aanimerkki.

• Jos liesituulettimen kayton aikana sattuu sahkokatkos, tuuletin menee automaattisesti pois paalta, ja sen nappain menee OFF-asentoon. Taman sattuessa tulee laite kytkea manuailiseti paalle.

OHJAIMET

Ohjaimet kuva 20

A) Kytkee valot pois päältä.

B) Kytkee valot paalle.

C) Vahentaa moottorin tehoa maksimitehosta. Painamalla painiketta 2 sekunnin ajan moottori kytkeytyy pois paalta. D) Kytkee moottorin paalle viimeksi kaytetyllnopeudella ja kasvattaa nopeuden maksimiin.

E) Suodatinhalytys/tuntilaskuri nollaus: Halytysvalon palaessa painamal-la painiketta (moottori pois kytkettyna) tuntilaskuri nollautuu. Moottorin ollessa kaynnissä ajastin menee paallee ja tuuletin kytkeytyy automaatti-sesti poisi paaltä 5 minuutin kuluttua.

L1): 4 vihreaa valoa osoittavat kaytettavan tehon.

L2): Punainen valo (moottori pois kytkettyn) osoittaa suodathalytysta. Vilkkuva vihrea valo osoittaa ajastuksen aktivoinnin painikkeella E.

Suodatinhalytys: 30 tunnin kayton jälkeen L2-valo muuttuu punaiseksi merkkinä rasvasuo-dattimien puhdusturarpeesta. 120 tunnin kayton jälkeen L2- valo muuttuu punaiseksi ja vilkkuu merkkinä rasvasuodattimien puhdusturarpeesta sekä aktivihiilisuodattimien vaildon tarpeesta. Rasvasuodattimien puhdustuksen (ja/tai aktivihiilisuodattimien vaildon) jälkee, käynistä tuntilaskuri uudelle-en painikkeella E suodattimen hälytysvalon palaessa.

Ohjaimet kuva 21

Painike A: valokytkin.

Painike B: nopeus 1; moottorin virtakytkin.

Painike C: nopeus 2.Painike

D: nopeus 3.

Ohjaimet kuva 22

P1: lyhyt painallus~sytyttäa/sammuttaa valot,P1:n led sytty/ sammuu

P2: Painettaessa moottorin ollessa sammutetuna: kaynnistaa moottorin ensimmaiselle nopeudelle.

Painettaessa moottorin ollessa käynistettnä 1^ nopeudella: sammuttaa moottorin. Painettaessa moottorin ollessa nopeudelle. Nayttäa nopeuden ledin palaessa

P3: Painettaessa moottorin ollessa sommutettuna: kaynnistaa moottorin 2^ nopeudelle.

Painettaessamoottorin ollessa kaynnistetynä 2^ nopeudelle 1 asettaa moottorin 2^ nopeudelle. Nayttaa nopeuden ledin palaessa.

P4: Painettaessa moottorin ollessa sammutettuna: kaynnistaa moottorin 3^ nopeudelle. Painettaessa moottorin ollessa kaynnistetynä 3^ nopeudelle 1 asettaa moottorin 3^ nopeudelle. Nayttaa nopeuden ledin palaessa.

P5: Painettaessa moottorin ollessa
sammutettuna:kaynnistaa moottorin 4^ nopeudelle.
Painettaessa moottorin ollessa kaynnistetynä 4^ nopeudelle 1 asettaa moottorin 4^ nopeudelle. Nayttaa nopeuden ledin palaessa.

P6: Kytkee paalle/pois paaltta toiminnon timer 5' joka nakyy P6 ollessa paallä.

P7: Reset filtri: kun suodattimien halytys on paallä (30h tai 120h), asettaa ajastimen uudestaan paalle ja sammuttaa vastaavan ledin. Moottorin ollessa sammutettuna, jos toiminto Timer 5' on paallä, moottori käynistyy 1' nopeudella.Buzzer: Joka kerta nappintä painettaessa kuuluu piippausäani. Suodattimien halytyksen nayttö: Moottorin oltua toiminnassa 30 h, led P7 sytty 30"ajaksi aina kun moottori sammu. oljysuodattimien halytys. Moottorin oltua toiminnassa 120h, led P7 vilkkuu 30" ajan aina kun moottori sammu. hilisuodattimien halytys Halytyksen resetoimiseksi nappintä P7 tulee painaahalytyksen nayton aikana.

Ohjaimet kuva 23-24

Nappain TC1 (Valaisin)Sytyttaa / sommuttaa tyovalon ON/OFFKun tyovalo on paallä, BL1 vaihtaa varia ja kytkeytyy paalle. Painaminen ja sen alhaalla pitäminen käynnistäa / sommuttaa apuvalot (lisavarusteena).

Nappain TC2 (Tuuletin - V1)ON/OFF Kaytokytkin - Käynistäa liesituulettimen ensimmäisellä nopeudella. Nappain TC3 (Tuuletin - V2)Käynistäa liesituulettimen toisella nopeudella.

Nappain TC4 (Tuuletin - V3)Kaynnistaa liesituulettimen kolmannella nopeudella.

Nappain TC5 (Tuuletin - V4)Kaynnistaa liesituulettimen neljannellnaopeudellaEnimmäisteho asettuu enintaan 5 minuutiki,jonka jälkeen tuuletinyksikon kolmas nopeus kytkeytyy paalle automaattisesti.Liesituulettimen ollessa paallä,viimeksi valitun nappaimen (TC2-TC5) ledvalo sytty,ja se osoittaa mika nopeusyksikko on valittuna. Nappain TC6 (AJASTIN automaattinen pysaytys 5 min. kuluttua)Kaynnistaa AJASTIMEN aikaisemmin valitulla nopeudella.Mikali tuuletin ELO paallä, kaynnistaa liesituulettimen ensimmaisellnaopeudella ja asettaa AJASTIMEN.Silloin kun AJASTIN -toiminto on paallä, BL6 vaihtaa variä ja sytty.

HÁLYTIN suodattimet 30 tuntia30 káytötninn jälkeen káynistyy rasvasuodattimien puhistusta hályttäv summeri. Suodathályttem ollessa pällä, ilmestyy se

nakyviin 30 sekunniksi jokaisenliesituulettimen sulkemiskerran jälkeen. BL6 jäa palamaan.Tassä ajassa on mahdolista hälyttimen nollaus, joka suoritetaan TC6 -nappainta painamalla ja pohjassa pitamällä.

HÁLYTIN suodattimet 120 tuntia120 káyttötunnin jälkeen
käynnistyy hiqliktivisuvodattimien puhdistamista hályttāvā
summeri.Suodatinhályttimen ollessa paällä, se ilmestyy
nakyviin 30 sekunniki jokaisen liesituulettimen
sulkemiskerran jälkeen.BL6 alkaa vilkumaan.Tassä
ajassa on mahdolista hályttimen nollaus, joka suoritetaan
TC6 -nappainta painamalla ja pohjassa pitamalla.

Aikarajoitin: Jos liesituuletin jatetaa paalle (valaisin ja/tai tuuletin), eika sita saadeta 10 kayttotunnin aikana, niin laite asetetaan taman ajan kuluttua automaattisesti OFF-tilaan, ja kaikki toiminnot suljetaan.

Summeri: Joka kerta kun valitaan tietty toiminto, joko ohjauspaneelin tai kaukosaatimen (lisavarusteena) avulla, kuuluu "beep" -aanimerkki.

HUOLTO

!Ennen puhdistus- tai huoltotöitä poista jannite.

Liesituulettimen puhdistus

KOSKA PUHDISTAA: puhdista vahintaan kahden
kuukaufen valein tulipalovaaran ehkaisemiseksi.
ULKO-OSAN PUHDISTUS: käytä haalealla vedellä ja
miedolla pesuaineella (maalatut liesituulettimet)
kostutettua ratti. Teras-, kupari- ja messinkiliesituuletinten
puhdistamseen käytä niille tarkoitettuja erikoistuotteita.
SISA-OSAN PUHDISTUS: käytä denaturoidulla
etyllalkoholilla kostutettua ratti (tai sivellintä).
ALÄ: käytä hankaavia ja syövytäviä tuotteita (esimerkiki
metallisieniä, kovia harjoja, voimakkaita pesuaineita jne.)

Rasvasuodatintenuphdistus

KOSKA PUHDISTAA: puhista vähintään kahden kuukauden välein tulipalovaaran ehkäsemiseksi, suhteessa kayttä.

IRROTA SUODATTIMET SEURAAVASTI: paina salpaa kahvansuuntaisesti taaksepain ja vegä suodatin pois alakautta.

SUODATINTEN PUHDISTUS: puhdista kasin tai astianpesukoneessa miedolla pesuaineella. Jos peset suodattimen astianpesukoneessa, se saattaa haalistua, mikai mitenkäan vaikuta sen toimintaan.

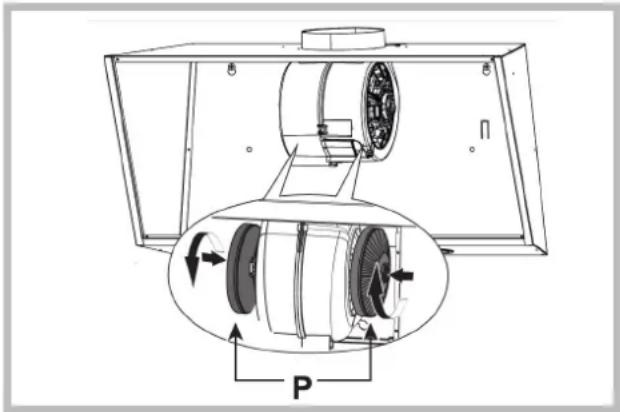

Vaihtaminen Hilisusuodtimien (P)

(Vain suodatinversiot)

KOSKA VAIHTAA: vahintaan kuuden kuukauden valein, suhteessa kayttaa.

IRROTTAMINEN: poista Hilisuodattimien heiluttelemalla sita edestakaisin.

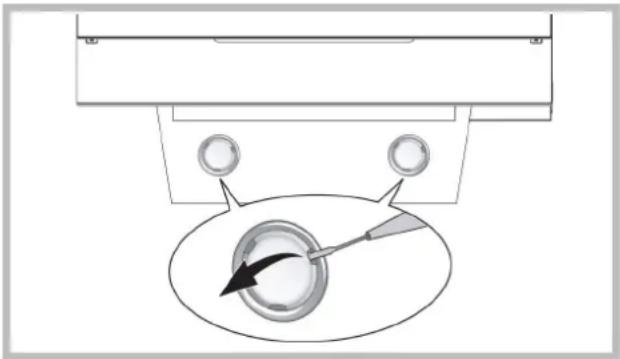

Valaistus

Vaihda lamppu samaksi tyypiksi; jos lamppu ei sisally "Varoitukset"-kaavan taulukkoona, se on palautettava tukikeskukseen.

HÄRIÖT

Jos jokin ei toimi oikein, suorita yksinkertaiset alla kuvatut tarkistustoimenpiteet ennen kuin otat yhteytt haoltoon:

- Liesituuletin ei toimi

Mahdollinen syy (1): Syöttöjohtoa ei ole kytketty tai se on kytketty vaärin.

Ratkaisu: Asentaja ei ole kytkenyt liesituulettimen sahkojarjestelmaa. Kutsu asentaja/sahkomies paikalle.

Mahdollinen syy (2): Nopeutta ei ole valittu.

Ratkaisu: Valitse nopeus ohjauspaneelissa.

Jos kansi ktyketytyy pois paalta tavallisen toiminnan aikana, on tarkistettava, onko virtasyottaa ktyketty ja onko moninapainen katkaisin ktyketytnyt paalle.

- Puhallin el toml, mutta valot tolmivat

Mahdollinen syy: Puhaltimen moottorin kaapelia ei ole kytketty.

Ratkaisu: Etsi puhaltimen moottorin kaapeli ja kytke se. Tarkista,

toimiiko tuuletin nyt. Jos ongelma jatkuu, kutsu tekinen huoIto paikalle.

- Liesituuletin ei toimi oikein

Mahdollinen syy: Suodattimet/osiot ovat likaiset.

Ratkaisu: Tarkista, onko suodatin puhdas.

Jos kyseessä on kanavajärestelmällä tai ulkaisella moottorilla varustettu liesituuletin

Mahdolinen syy (1): Kanavajrestelmaa ei ale asennettu vaatimusten mukaan. Jos kanavanituus yllittaa valmstajan vaatimukset,

liesituuletin ei voi toimia optimalisesti. Jos kanavan halkaisija on liian pieni tai jarjestelmassä on lian paljon mutkia, myos ilmavirta hidastuu.

Poistokanan asennuksen aikana on noudatettava toimivaltaisten viranomaisten ohjeita (esimerkimi pois puhaltvuia ilmaa ei saa reitttaa kanavaan, joka on jo keskuslammityksen jarjestelman kaytossa, jne.). Tila sisaita tuuletsaukot. On otetta yhtyetta asentajaan.

Mahdollinen syy (2): Kanava on sukossa.

Ratkaisu: tarkista, etta mikäan ei tuki ilmanvaihtokanavaa (lintujen pesat tai solmut).

Mahdollinen syy (3): Kaasulppa ei aukea.

Ratkaisu: On tarkistettava, onko nauha poistetu kaasulapista ja

liikkuvatko ne vapaasti.

Suodatinliestituuleinten tapauksessa

Mahdollinen syy: hiisusuodatin on taysin kyllastetty.

Ratkaisu: vaihda hiilisuodatin.

- Lamppu el tolmi

Heijastimet (LED):

Jos tamān tyypin lamppu ei ole alla olevassa "varoitukset", ota yhteyttä tekniseen huohtoon.

Polttimolamput:

Mahdollinen syy: Polttimo tai sen pidin on viallinen tai syottokaapeli on irronnut.

Ratkaisu: laita polttimo samantyyppiseen mutta eri pitimeen; jos polttimo ei toimi, vailda se toiseen samantyyppiseen; jos se toimii, pidin on viallinen tai syottokaapeli on irronnut. Kutsu tekinen huohto paikalle.

Halogeenilamput:

Mahdollinen syy: Polttimo tai sen pidin on vialinen tai syottkaapeli on irronnut.

Ratkaisu: vaihda toiseen samantyyippiseen polttimoon. Jos ongelma jatkuu, kutsu tekinen huolto paikalle.

Kauko-ohjaus ei toimi (jos se on liitety sarjaan)

Mahdollinen syy (1): Ei yhteyttä kauko-ohjauksen ja liesituulettimen vaillila.

Ratkaisu: Tarkista, toimivatko liesituulettimessa sijaitsevat ohjauspainikkeet oikein.

Kytke liesituulettimen syöttö pois pälä triiin katkaisijan avulla; sitten kytke se takaisin paälle. Yhdistä jälleen kauko-ohjaus liesituulettimeen käytäen kauko-ohjauksen kanssa toimitettuja oheija.

Mahdollinen syy (2): Loppuin käytety kauko-ohjauksen akku.

Ratkaisu: Vaihda akku uuteen

• Pystysuoran teleskooppilavan lukitus (jos se on liitetty sarjaan)

Jos kaikki LEDit vilkkuvat, teleskooppilava on Iukittu. Odota 30 sekuntia ja paina ylos- tai alas-painiketta poistaaksesi lavan Iukituken.

Jos ylos-/alas-painike vilkkuu, rasvasuodatin ei ole oikeassa asennossa.

Se on saadettava sopivaan asentoon.

Jos lava on lukittu, on tarkistettava, etta syttojohtoa ei ole kytketty irti. Jos ongelma jatkuu, kutsu tekinen huolto paikalle.
