KÄYTTÖOHJE TC180A BEST

Käyttöohje Bruksanvisning Bruksanvisning

Ennen kuin pistät pistokoskettimen pistorasiaan, varmista, että verkkojännite on kojeen kilvessä olevan merkinnän mukainen.

TEKNISET TIEDOT:

Teho: 550 W

Verkkojännite: 230 V/50 Hz

Kierrosluku kuormittamattomana: 2800 kierr/min

YLEISIÄ TURVALLISUUSMÄÄRÄYKSIÄ

Lue tämä käyttöohje huolellisesti!

Pane se talteen! Sähkötyökaluja käytettäessä on palon, sähköiskun tai tapaturman vaaran vähentämiseksi aina noudatettava yleisiä turvallisuusmääräyksiä. Lue tämä ohje kokonaan ennen kuin yrität käyttää tätä laitetta, ja pane ohjeet talteen.

Turvallinen käyttö

1. Pidä työalue puhtaana – Roskaiset pinnat ja työpöydät aiheuttavat vahinkoja.
2. Ajattele työympäristöä – Älä altista sähkötyökaluja sateelle. Älä käytä niitä kosteissa tai märissä paikoissa tai helposti syttyvien nesteiden tai kaasujen lähellä. Huolehdi työalueen hyvästä valaistuksesta.
3. Varo iskuja – Vältä koskettamasta maadoitettuja pintoja (esimerkiksi putkia, lämpöpattereita, liesiä, jääkaappeja).
4. Pidä lapset poissa lähettyviltä – Älä anna kävijöiden koskea konetta tai jatkojohtoa. Kaikki kävijät on pidettävä poissa työalueelta.
5. Koneen säilytys – Kun konetta ei käytetä, sitä tulee säilyttää lukon takana kuivassa paikassa, korkealla lasten ulottumattomissa.
6. Alä ylikuormita konetta – Koneet toimivat parhaiten ja varmimmin niille tarkoitetulla nopeudella.
7. Käytä oikeata konetta – Älä pakota pieniä koneita töihin, joissa vaaditaan vahvempia. Älä käytä konetta sellaiseen työhön, johon se ei ole tarkoitettu, esimerkiksi pyörösahaa oksien tai puiden katkomiseen.
8. Pukeudu asianmukaisesti – Alä pidä liehuvia vaattei ta tai riippuvia koruja. Ne voivat takertua liikkuviin osiin. Ulkotöihin suositellaan kumikäsineitä ja luis-tamattomia jalkineita. Jos tukkasi on pitkä, käytä hiusverkkoa.
9. Käytä suojalaseja – Käytä pölyisessä työssä myös kasvonaamaria.

10. Älä vioita sähköjohtoa – Älä koskaan kanna konetta johdosta äläkä nykäise johtoa irti pistorasiasta. Varjele johtoa kuumuudelta, öljyltä ja teräviltä reunoilta.

11. Kiinnitä työkappale – Käytä ruuvipuristinta tai ruuvipenkkiä työkappaleen pitämiseksi paikallaan. Se on varmempaa kuin käsin piteleminen, ja molemmat kätesi ovat vapaina työhön.

12. Alä kurkottele – Pidä huoli, että aina seisot tanakasti ja varmasti tasapainossa.
13. Hoida konetta huolellisesti – Pidä työkalut terävinä ja puhtaina. Noudata voitelua ja varusteiden vaihtamista koskevia ohjeita. Tarkasta säännöllisesti johdot/kaapelit ja korjauta ne valtuutetussa korjaamossa, jos ne ovat vioittuneet.
    Tarkasta säännöllisesti jatkojohdot ja vaihda ne, jos ne ovat vioittuneet. Pidä kahvat kuivina, ja puhtaina liasta, rasvasta ja öljystä.
14. Kytke kone irti sähkönsyötöstä – Koneiden on oltava irti kytkettynä, kun niitä ei käytetä, niitä huollettaessa ja tarvikkeita kuten teriä ja laikkoja vaihdettaessa.
15. Irrota säätöavaimet ja ruuviavaimet – Ota tavaksi varmistaa, että kiristys- ja säätöavaimet on irrotettu koneesta ennen sen käynnistämistä.
16. Varo, ettei kone käynnisty vahingossa – Älä kanna verkkoon liitettyä konetta sormi liipaisimella. Varmista, että kytkin on virrattomassa asennossa, kun pistät pistokoskettimen pistorasiaan.
17. Jatkojohtojen käyttäminen ulkona – Kun konetta käytetään ulkosalla, käytä ainoastaan ulkokäyttöön tarkoitettuja ja sen mukaisesti merkittyjä johtoja.
18. Ole tarkkana – Katso mitä teet. Käytä tervettä järkeä. Älä käytä työkalua väsyneenä.
19. Tarkasta vioittuneet osat – Ennen kuin koneen käyttöä jatketaan, on vaurioitunut suojalaite tai muu osa tarkasti tutkittava, jotta voidaan varmistaa, että kone toimii oikein ja tekee tehtävänsä. Tarkista liikkuvien osien kohdistus, vapaa liikkuminen, halkeamien muodostuminen, kiinnitykset ja muut seikat, jotka voivat vaikuttaa käyttöön. Suojalaite tai muu osa, joka on vioittunut, on korjattava oikealla tavalla tai vaihdettava uuteen valtuutetussa korjaamossa, ellei tässä ohjeessa muuta mainita. Viallinen virtakytkin on vaihdatettava valtuutetussa korjaamossa. Älä käytä konetta, jos sitä ei voi kytkimellä käynnistää ja pysäyttää.
20. Varoitus – Muun kuin luettelossa tai tässä ohjeessa suositellun tarvikkeen tai laitteen käyttäminen voi aiheuttaa tapaturman vaaran.
21. Korjauksia saa suorittaa vain valtuutettu sähköasentaja – Kone täyttää voimassa olevat turvallisuusmääräykset. Korjauksia saa suorittaa vain valtuutettu sähköasentaja, muuten käyttäjää voi uhata tapaturman vaara.

BEST TOOLS

Suomen kieliLa

KÄYTTÖ

Tämä sähkökäyttöinen kaakelileikkuri on tarkoitettu pienten ja keskisuurten keraamisten laattojen sekä liuskekivija terrakottalaattojen märkäkatkaisuun.

• Laitteessa on timanttilaikka, joka takaa suoran ja siistin leikkuujäljen.
• Sahauspöydän kulman säätö 0–45°.
• Katkaisulaikka on vesijäähdytteinen.

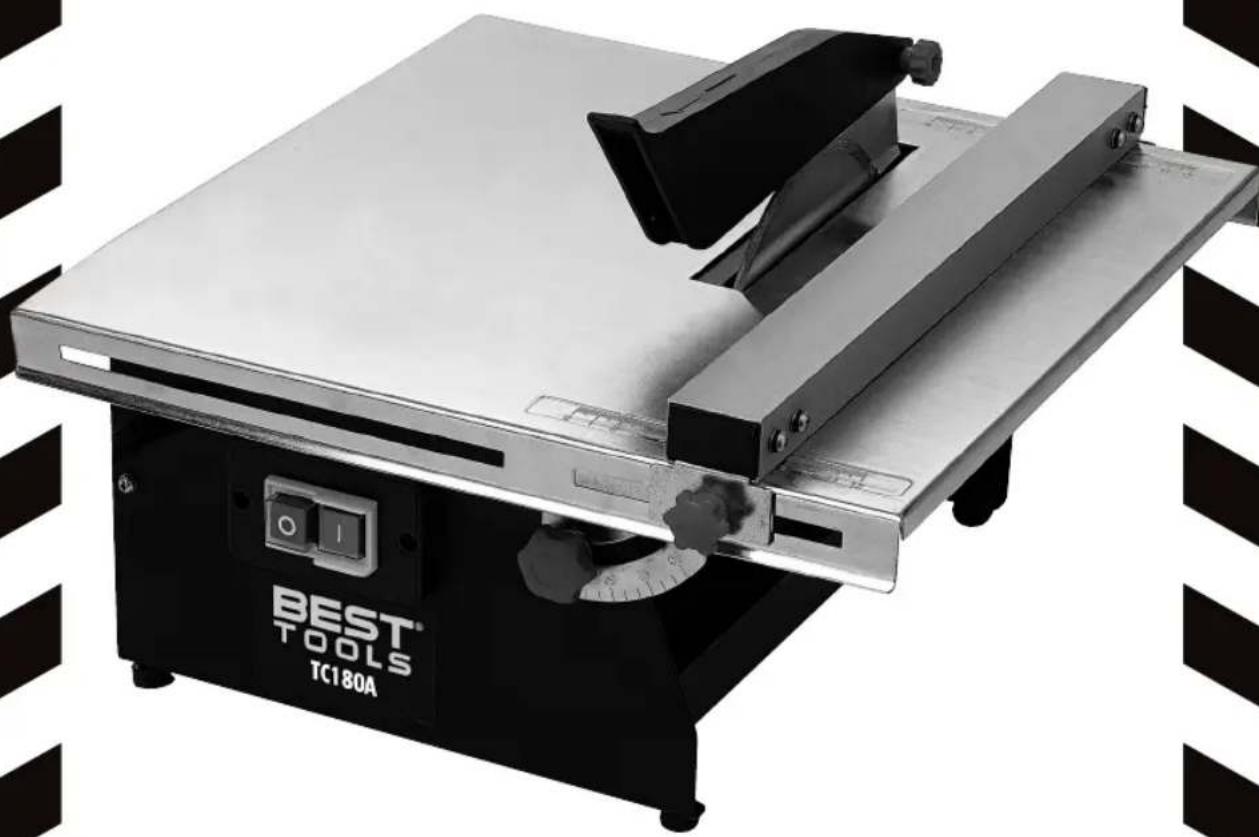

LAITTEEN OSAT (kuva 1)

1. Ylempi, liikkuva teränsuojus
2. Halkaisukiila
3. Rinnakkaisvaste
4. Rinnakkaisvasteen säätöpyörä
5. Alempi suojakansi
6. Timanttikatkaisulaikka
7. Pöydän kulman säätöpyörä
8. Virtakytkin ON/OFF
9. Vesisäiliö

10.Pidike

Kuva 1 10 6 1 2 3 5 9 4 7 8 BEST TOOLS

Katkaisulaikan vaihto

• Irrota pistotulppa pistorasiasta.
• Ota vesisäiliö pois paikaltaan.
• Kierrä katkaisulaikan suojakansi pois.
• Kierrä katkaisulaikan lukkomutteri auki ja ota laippaaluslaatta pois. Pitele laikkaa paikallaan pihdeillä, kun avaat mutteria.
• Ota vanha laikka pois ja asenna uusi tilalle. HUOMAA: Katso että laikka tulee oikein päin (tarkista pyörimissuunta).
• Asenna laippa-aluslaatta takaisin ja kiristä lukkomutteri.
• Kierrä katkaisulaikan suojakansi takaisin. Katso, että kannen muovilevy tulee oikein laikan taakse.

Ylemmän, liikkuvan teränsuojuksen asennus

Asenna ylempi, liikkuva teränsuojus katkaisulaikan päälle kahdella ruuvilla, jotka sijaitsevat pöydässä olevan laikan aukon vieressä.

Rinnakkaisvasteen asennus

Asenna rinnakkaisvaste paikalleen ruuvilla ja mutterilla. Voit asentaa rinnakkaisvasteen kummalle puolelle laikkaa tahansa.

KAAKELILEIKKURIN KÄYTTÖ

1. Liitä laitteen pistotulppa pistorasiaan.
2. Käynnistä kaakelileikkuri vihreästä ON-virtakytkimestä.
3. Ole varovainen katkaistessasi pieniä ja kapeita laattoja. Älä paina liian kovaa – tuloksesta tulee parempi, kun et paina laitetta. Jos laite ei tunnu leikkaavan kunnolla, tarkista, että rinnakkaisvaste (3) ja halkaisukiila (2) ovat samassa linjassa timanttilaikan kanssa ja ettei laikka ole kulunut.
4. Kytke laite pois päältä punaisesta OFF-virtakytkimestä.
5. Kuivaa kaakelileikkuri aina käytön jälkeen.
6. Laitteen sähkömoottorissa on turvalaite, joka kytkee laitteen pois päältä automaattisesti ylikuormituksen sattuessa. Jos näin käy, toimi seuraavasti:
7. Kytke laite pois päältä punaisesta OFF-virtakytkimestä.
8. Odota muutama minuutti, kunnes turvalaitteisto kytkeytyy pois päältä.
9. Käynnistä laite uudelleen vihreästä ON-virtakytkimestä.
10. Jos laite ei käynnisty, ota yhteyttä lähimpään Best Toolstavarataloon.

Veslsällön täyttö

Jotta laikka jäähtyisi kunnolla, sen on kuljettava vesisäiliön veden läpi. Täytä vesisäiliö maxmerkintään asti.

Kaakelien katkaisu (kuva 2)

• Säädä ylemmän, liikkuvan teränsuojuksen (5) korkeus siten, että katkaistava kaakeli mahtuu juuri ja juuri sen alle.
• Aseta rinnakkaisvaste (11) paikalleen. Voit asentaa sen kummalle puolelle terää tahansa.
• Säädä rinnakkaisvasteen (11) leveys sopivaksi ja lukitse se. Varmista, että säädät rinnakkaisvasteen molemmat päät saman lukeman kohdalle.
• Käynnistä moottori ja vie laatta rauhallisesti ja tasaisesti terän läpi. Käytä rinnakkaisvastetta tukena.
• Kun työ on valmis, kytke leikkuri pois päältä.

Kuvá 2 1 3

BEST TOOLS

Suomen kieliLa

Kuva 3 Kuva 4 1 10 3

Diagonaalinen katkaisu (kuva 3)

• Laitteen mukana toimitetun pidikkeen (45) ja rinnakkaisvasteen (11) avulla voit katkaista laatat myös kulmittain.
• Säädä rinnakkaisvasteen leveys sopivaksi ja lukitse se. Varmista, että säädät rinnakkaisvasteen molemmat päät saman lukeman kohdalle.
• Aseta pidike rinnakkaisvastetta vasten ja aseta laatta pidikkeeseen. Taita liikkuva teränsuojus (5) alas, käynnistä leikkuri ja vie laatta hitaasti ja tasaisesti terän läpi. Paina sekä laattaa että pidikettä tiukasti rinnakkaisvastetta vasten katkaisun ajan.
• Kun työ on valmis, kytke leikkuri pois päältä.

BEST TOOLS 7 1 3

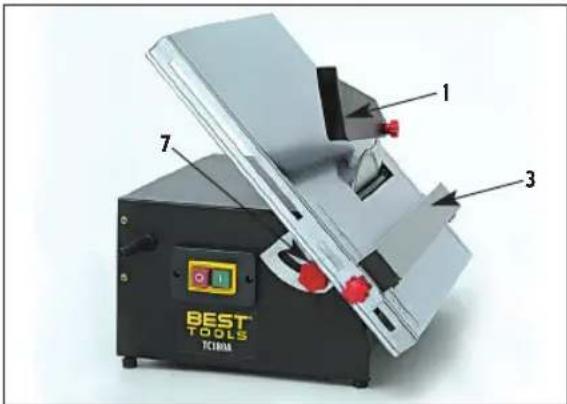

Katkaisu siten, että reunoista tulee viistot (kuva 4)

• Löysää molemmat kiristysmutterit (7) ja käännä pöytä haluamaasi kulmaan (0–45°).
• Kiristä mutterit.
• Säädä rinnakkaisvasteen (3) leveys sopivaksi ja lukitse se. Varmista, että säädät rinnakkaisvasteen molemmat päät saman lukeman kohdalle.
• Taita liikkuva teränsuojus (1) alas, käynnistä leikkuri ja vie laatta hitaasti ja tasaisesti terän läpi. Käytä rinnakkaisvastetta tukena.
• Kun työ on valmis, kytke leikkuri pois päältä.

Suomen kieli

TAKUU

Koneella on 2 vuoden takuu, joka alkaa myyjän vahvista-masta ostopäivästä. Takuu koskee ainoastaan aine- tai valmistusvikoja. Takuu raukeaa, jos käyttöohjetta ei ole noudatettu tai jos konetta on ylikuomitettu tai käytetty epänormaalilla tavalla. Kaikki kuljetus- tai purkamiskustannukset on ostajan maksettava. Kiistan sattuessa pätevät Yleisen valituslautakunnan (Allmänna reklamationsnämden) suositukset.

EU-YHTEENSOPIVUUSVAKUUTUS

Allekirjoittanut toiminimi

Gisle Krigsvoll AB

B. Jönssons v 4

S-302 41 Halmstad

vakuuttaa, että seuraava kone

Tuote ....Laattalelkkurl

Merkki ......Best Tools

Malli tyyppi .....TC180A

on standardin

EN55014-1/1993 A2/1999, EN61000-3-2/1995

EN55014-2/1997, EN61000-3-3/1995,

EN61029-1:2000

Tässä koneessa on EU-direktiivin nro 20 mukainen suojaeristys. Suojaeristys parantaa sähköturvallisuutta eikä vaadi maadoitusta.

Hylättyjä sähkölaitteita ei saa panna talousjätteisiin. Toimita palovaroitin lähimpään jätteidenkäsittelypaikkaan, jotta se saa turvallisen käsittelyn. Tämän ohjeen perusteena on WEEE-direktiivi (Waste from Electrical and Electronic Equipment), joka on voimassa elokuusta 2005 alkaen.

Trondheim, 2004-05-01

anduniquor

Toimitusjohtaja, Gisle Krigsvoll AB

Muutokset

Teksti, kuvat ja tiedot pätevät tämän käyttöohjeen painoon mennessä. Varaamme oikeuden käyttöohjeen päivittämiseen, jos kone muuttuu olennaisesti.

2005 © Sivilingeniør Gisle Krigsvoll AB

Tuote nro 590309
