BRUKSANVISNING TC180A BEST

Kutting med skrå kanter (Fig. 4)

Innan ni sticker in stickkontakten i vägguttaget, försäkra er om att nätspänningen motsvarar den som är angiven på märkplåten/typskylten.

Teknisk data:

Typ: TC180A

Effekt: 550W

Spänning: 230V/50Hz

Hastighet: 2800 v/min.

Art.no: 590309

ALLMÄNNA SÄKERHETSFÖRESKRIFTER

Läs hela denna instruktion innan du försöker sätta i gång den här apparaten och spara instruktionerna. När man använder elektriska verktyg ska alltid grundläggande säkerhetsföreskrifter följas för att minska risken för brand, elstöt eller personskada.

För säker drift

1. Håll arbetsområdet rent - Nedskräpade ytor och arbetsbänkar är upphov til skador.
2. Tänk på arbetsmiljön - Utsätt inte elverktyg för regn. Använd dem inte i fuktiga eller våta utrymmen eller i närheten av lättantändliga vätskor eller gaser. Ha bra belysning över arbetsytan.
3. Skydd mot stötar - Undvik kroppskontakt med jordade ytor (t ex rör, radiatorer, spisar, kylskåp).
4. Håll barnen borta - Låt inte besökare komma i kontakt med maskinen eller förlängningssladd. Alla besökare ska hållas borta från arbetsområdet.
5. FörvarIng av maskln - När maskinen inte används ska den förvaras inlåsta på ett torrt, högt placerat ställe, utom räckhåll för barn.
6. Överansträng Inte masklnen - De arbetar bättre och säkrare vid den hastighet de är avsedda för.
7. Använd rätt maskin - Tvinga inte små maskiner att göra arbeten som är avsedda för kraftigare maskiner. Använd inte maskinen för ändamål de inte är avsedda för, t ex använd inte cirkelsåg för att såga av kvistar eller träd.
8. Klä dig ordentligt - Bär inte löst hängande kläder eller smycken. De kan fastna i rörliga delar. Gummihandskar och halkfria skor rekommenderas vid utomhusarbeten. Använd härnät om du har långt här.
9. Använd skyddsglasögon - Använd även ansiktsmask om arbetet är dammigt.
10. Skada inte sladden - Bär aldrig maskinen i sladden och ryck ej ur sladden från uttaget. Utsätt inte sladden för värme, olja eller skarpa kanter.
11. Sätt fast arbetsstycket - Använd skruvtving eller

skruvstycke för att hålla fast arbetsstycket. Det är säkrare än att använda handen och du får båda händerna fria för arbetet.

1. Sträck dig inte för mycket - Se till att du har säkert fotfäste och balans hela tiden.

2. Sköt maskinen med omsorg - Håll verktygen skarpa och rena. Följ instruktionerna beträffande smörjning och byte av tillbehör. Kontrollera sladden/kabelen med jämna mellanrum och reparera dem hos en auktoriserad verkstad om de är skadade. Kontrollera förlängningssladdar med jämna mellan rum och byt om de är skadade. Håll hantagen torra, rena och fria från olja och fett.

3. Koppla från maskinen - Maskinen ska vara urkopplade när de inte är i bruk, vid service och vid byte av tillbehör, t ex sågblad, skär och knivar.

4. Tag bort justernycklar och skruvnycklar - Gör det till en vana att kontrollera att nycklar/skruvnycklar har tagits bort från verktyget innan det startas.

5. Undvik oavsiktilg tillslagning - Bär inte inkopplade maskiner med fingret på strömbrytaren. Se till att strömbrytaren är frånslagen när du sätter i stickkontakten.

6. Användning av förlängningssladdar utomhus - När maskinen används utomhus, använd endast förlängningssladdar som är avsedda märkta för utomhus bruk.

7. Var uppmärksam - Titta på det du gör. Använd sunt förnuft. Använd inte verktyget när du är trött.

8. Kontrollera skadade delar - Innan fortsatt användning av maskiner ska skyddsanordning eller annan skadad del kontrolleras noggrant för att fastställa att maskinen kommer att fungera riktigt och utföra den avsedda funktionen. Kontrollera inriktningen av de rörliga delarna, kärvning, sprickbildning, fastsättning och andra förhållanden som kan påverka driften. En skyddsanordning eller annan del som är skadad ska repareras riktigt eller bytas ut av en auktoriserad serviceverkstad, om ej annat anges i denna instuktionsbok. Byt ut felaktig strömbrytare hos en auktoriserad serviceverkstad. Använd inte maskinen om strömbrytaren inte kan slås till/från.

9. Varning - Användning av något annat tillbehör eller anordning än vad som rekommenderas i denna instruktion eller i katalog kan innebära risk för personskada.

10. Reparation får endast utföras av behörlg elektromontör - Maskinen uppfyller de gällande säkerhetsbestämmelserna. Reparation får endast utföras av en behörlig elektromontör, i annat fall kan användaren råka ut för olycksfall.

BEST TOOLS

SvenskaKa

ANVÄNDNING

Denna elektriska kakelkap är avsedd för våtkapning av små och medelstora plattor av keramik, skiffer och terrakotta.

• Kapar med hjälp av en diamantkapklinga som ger raka och rena kanter.
• Sågbordet kan vinklas 0–45°.
• Kapklingan är vattenkyld.

DETALJBESKRIVNING (Fig. 1)

1. Övre, rörligt klingskydd
2. Spaltkniv
3. Parallellanhåll
4. Muttervred för justering av parallellanhåll
5. Nedre skyddslock
6. Diamantkapklinga
7. Muttervred för vinkling av bord
8. Strömbrytare ON/OFF
9. Vattentank
   10.Hållare

Fig. 1 10 6 1 2 3 5 9 4 7 8 BEST TOOLS

Byte av kapkllnga

• Lossa stickkontakten från vägguttaget.
• Plocka bort vattentanken.
• Skruva loss skyddslocket över kapklingan.
• Skruva bort kapklingans låsmutter och plocka bort flänsbrickan. Vid lossning av låsmuttern, håll fast kapklingan med hjälp av en plattång.
• Plocka bort den gamla kapklingan och montera en ny. OBS: Ge akt på rotationsriktningen.
• Montera tillbaka flänsbrickan och drag fast låsmuttern.
• Skruva tillbaka skyddslocket över kapklingan. Ge akt på att lockets plastskiva placeras korrekt bakom kapklingan.

Montering av övre, rörligt klingsskydd

Det övre, rörliga klingsskyddet skall monteras över kapklingan med hjälp av de båda skruvarna alldeles bredvid kapklingans öppning i bordet.

Montering av parallellanhåll

Parallellanhållet monteras på plats med hjälp av skruv och muttervred. Parallellanhållet kan placeras på endera sidan av kapklingan.

ANVÄNDNING AV KAKELKAPEN

1. Anslut stickkontakten till vägguttaget.
2. Med hjälp av den gröna ON-strömbrytaren startas kakelkapen.

3. Var alltid försiktig när du kapar små och smala bitar. Tryck inte på för hårt – resultatet blir bättre om du inte tvingar maskinen. Går det trägt, kontrollera istället att parallellanhållet (3) och spaltkniven (2) verkligen ligger i linje med diamantkapklingan, eller om kapklingan har blivit utsliten.

4. Med hjälp av den röda OFF-strömbrytaren stängs kakelkapen av.

5. Torka alltid av kakelkapen efter avslutad användning.

6. Kakelkapens elmotor är försedd med en säkerhetsanordning, vilket medför att den automatiskt stannar vid överbelastning. Om detta sker, tänk på följande:

7. Stäng av kakelkapen med hjälp av den röda OFF-strömbrytaren.

8. Vänta några minuter tills säkerhetssystemet stängs av.
9. Starta kakelkapen igen med hjälp av den gröna ON-strömbrytaren.
10. Om kakelkapen fortfarande inte startar, kontakta närmaste Best Tools-återförsäljare.

Fyllning av vattentank

För att kapklingan skall kylas av ordentligt måste den passera genom vattnet i vattentanken som därför måste fyllas upp till max. indikeringen.

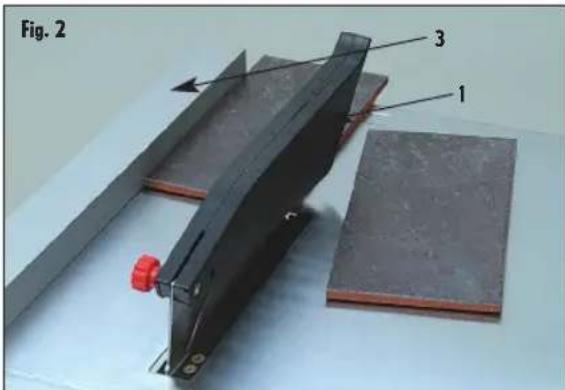

• Justera höjden på det övre, rörliga klingskyddet (1) så att kakelplattan precis får plats under det.
• Sätt parallellanhållet (3) på plats. Det kan placeras på endera sidan av kapklingan.
• Justera in parallellanhållet (3) på önskad bredd och lås fast det. Var noga så att parallellanhållet är inställt på samma skalsteg på bordets fram- och bakkant.
• Starta motorn och för plattan lugnt och stadigt genom kapklingan. Använd parallellanhållet som stöd.
• Stäng av kakelkapens motor när du kapat färdigt.

• Med hjälp av den bifogade hållaren (10) och parallell-anhållet (3) så kan plattan kapas diagonalt.
• Ställ in parallellanhållet på önskad bredd och lås fast det. Var noga med att parallellanhållet är inställt på samma skalsteg på bordets fram- och bakkant.
• Placera hållaren mot parallellanhållet, samt lägg plattan i hållaren. Vik ner det rörliga klingskyddet (5), starta kakelkapen och för plattan lugnt och stadigt genom kapklingan. Se till att både plattan och hållaren hålls stadigt tryckta mot parallellanhållet vid kapningen.
• Stäng av kakelkapen när du kapat färdigt.

BEST TOOLS 7 1 3

Kapning med fasade kanter (fig. 4)

• Lossa de båda muttervreden och vinkla upp bordet till önskad vinkel (0–45°).
• Drag fast de båda muttervreden igen.
• Justera in parallellanhållet (3) på önskad bredd och lås fast det. Var noga så att parallellanhållet är inställt på samma skalsteg på bordets fram- och bakkant.
• Vik ner det rörliga klingskyddet (1), starta kakelkapen och för plattan lugnt och stadigt genom kapklingan. Använd parallellanhållet som stöd.
• Stäng av kakelkapen när du kapat färdigt.

Svenska

GARANTI

Maskinen har 2 års garanti gällande från av köparen styrkt innköpsdatum. Garanti gäller endast för material- eller fabrikationsfel. Garanti upphör att gälla om bruksanvisningen ej följts eller om maskinen utsatts för onormal belatning eller drift. Alla transportkostnader eller demonteringskostnader är för köparens räkning. Vid eventuella tvister gäller Allmänna reklamationsnämdens rekommendationer.

TILLVERKAR DEKLARATION

Undertecnad firma

Gisle Krigsvoll AB

B Jönssons v 4

S-302 41 Halmstad

försäkrar under eget ansvar att maskinen

överensstämmer med följande norm

EN55014-1/1993 A2/1999, EN61000-3-2/1995

EN55014-2/1997, EN61000-3-3/1995,

EN61029-1:2000

Kasserade elektriska produkter skall inte kastas till-

sammans med hushållsavfall. För säker hantering,

lamna maskinen vid narmaste avfallsanlaggning.

Detta enligt WEEE (Waste from Electrical and Electronic

Equipment) direktiv, gällande från augusti 2005.

Halmstad, 2005-05-01

andwilliqum

VD, Gisle Krigsvoll AB

Ändringar

Text, bilder och uppgifter gäller vid tryckning av denna bruksanvisning. Vi förbehåller oss rätten att uppdatera bruksanvisningen, om maskinen skulle ändras väsentligt.

2005 © Gisle Krigsvoll AB

Art no 590309

BEST TOOLS
