BRUKSANVISNING CS185BW BEST

Innan ni sticker in stickkontakten i vägguttaget, försäkra er om att nätpänningen motsvarar den som är angiven på märkplåten/typskylten.

Teknisk data:

Typ: CS185BW

Effekt: 1200W

Spänning: 230V/50Hz

Hastighet: 4500 o/min.

Sågklinga dimension: ∅185x20mm/18T

Sågdjup: Max 63 mm

Art.no: 420614

ALLMÄNNA SÄKERHETSFÖRESKRIFTER

Läs denna bruksanvisning noga! Spara den!

När man använder elektriska verktyg ska alltid grundläggande säkerhetsföreskrifter följas för att minska risken för brand, elstöt eller personskada.

Läs hela denna instruktion innan du försöker sätta i gång den här apparaten och spara instruktionerna.

För säker drift

1. Håll arbetsområdet rent - Nedskräpade ytor och arbetsbänkar är upphov til skador.
2. Tänk på arbetsmlljön - Utsätt inte elverktyg för regn. Använd dem inte i fuktiga eller våta utrymmen eller i närheten av lättantändliga vätskor eller gaser. Ha bra belysning över arbetsy tan.
3. Skydd mot stötar - Undvik kroppskontakt med jordade ytor (t ex rör, radiatorer, spisar, kylskåp).
4. Håll barnen borta - Låt inte besökare komma i kontakt med maskinen eller förlängningssladd. Alla besökare ska hållas borta från arbetsområdet.
5. Förvarling av maskin - När maskinen inte används ska den förvaras inlåsta på ett torrt, högt placerat ställe, utom räckhåll för barn.
6. Överansträng inte maskinen - De arbetar bättre och säkrare vid den hastighet de är avsedda för.
7. Använd rätt maskin - Tvinga inte små maskiner att göra arbeten som är avsedda för kraftigare maskiner. Använd inte maskinen för ändamål de inte är avsedda för, t ex använd inte cirkelsåg för att såga av kvistar eller träd.
8. Klä dig ordentligt - Bär inte löst hängande kläder eller smycken. De kan fastna i rörliga delar. Gummihandskar och halkfria skor rekommenderas vid utomhusarbeten. Använd hårnät om du har långt här.
9. Använd skyddsglasögon - Använd även ansiktsmask om arbetet är dammigt.

10. Skada inte sladden - Bär aldrig maskinen i sladden och ryck ej ur sladden från uttaget. Utsätt inte sladden för värme, olja eller skarpa kanter.

11. Sätt fast arbetsstycket - Använd skruvtving eller skruvstycke för att hålla fast arbetsstycket. Det är säkrare än att använda handen och du får båda händerna fria för arbetet.

12. Sträck dig inte för mycket - Se till att du har säkert fotfäste och balans hela tiden.
13. Sköt maskinen med omsorg - Håll verktygen skarpa och rena. Följ instruktionerna beträffande smörjning och byte av tillbehör. Kontrollera sladden/kabelen med jämna mellanrum och reparera dem hos en auktoriserad verkstad om de är skadade. Kontrollera förlängningssladdar med jämna mellan rum och byt om de är skadade. Håll hantagen torra, rena och fria från olja och fett.
14. Koppla från masklinen - Maskinen ska vara urkopplade när de inte är i bruk, vid service och vid byte av tillbehör, t ex sågblad, skär och knivar.
15. Tag bort justernycklar och skruvnycklar - Gör det till en vana att kontrollera att nycklar/skruvnycklar har tagits bort från verktyget innan det startas.
16. Undvik oavslktlig tillslagning - Bär inte inkopplade maskiner med fingret på strömbrytaren. Se till att strömbrytaren är frånslagen när du sätter i stickkontakten.
17. Användning av förlängningssladdar utomhus - När maskinen används utomhus, använd endast förlängningssladdar som är avsedda märkta för utomhus bruk.
18. Var uppmärksam - Titta på det du gör. Använd sunt förnuft. Använd inte verktyget när du är trött.
19. Kontrollera skadade delar - Innan fortsatt användning av maskiner ska skyddsanordning eller annan skadad del kontrolleras noggrant för att fastställa att maskinen kommer att fungera riktigt och utföra den avsedda funktionen. Kontrollera inriktningen av de rörliga delarna, kärvning, sprickbildning, fastsättning och andra förhållanden som kan påverka driften. En skyddsanordning eller annan del som är skadad ska repareras riktigt eller bytas ut av en auktoriserad serviceverkstad, om ej annat anges i denna instuktionsbok. Byt ut felaktig strömbrytare hos en auktoriserad serviceverkstad. Använd inte maskinen om strömbrytaren inte kan slås till/från.
20. Varning - Användning av något annat tillbehör eller anordning än vad som rekommenderas i denna instruktion eller i katalog kan innebära risk för personskada.
21. Reparation får endast utföras av behörig elektromontör - Maskinen uppfyller de gällande säkerhetsbestämmelserna. Reparation får endast utföras av en behörig elektromontör, i annat fall kan användaren råka ut för olycksfall.

Motorn kräver god ventilation när den arbetar. Håll ventilationsöppningarna fria från smuts. Vissa rengöringsmedel innehåller lösningsmedel som kan skada maskinenes plastdetaljer. Undvik skador genom att ta bort spik, skruv och andra föremål ur arbetsstycket, och såga aldri ovanför hovudet. Använd aldrig maskinen utan orginalmonterade säkerhetsdetaljer som klyvkniv och klingskydd. Pressa aldrig maskinen hårdare mot arbetsstycket än vad den hinner avverka samt använd aldrig defekt eller slö klinga ej heller klinga av snabbstål. Vid byte av klinga

skall medföljande nyckel användas, se til att klingbricka och fläns är väl rengjord innan montering av ny klinga samt att klingan spänds ordentligt så den ligger an fläns och bricka innan start. Klyvkniv skall justeras så den ligger 2-4 mm. från klingan samt ha samma djup som klingan. Sågvinkel justeras genom att lossa låsmutter och vinkla sågen till önskat gradtal. Lås därefter låsmutter igen. Sågdjup justeras genom att lässpak lossas varefter foten justeras till önskat sågdjup. Fäst lässpaken efter justering. För optimal sågning skall sågdjupet vara max 3 mm. högre än materialet.

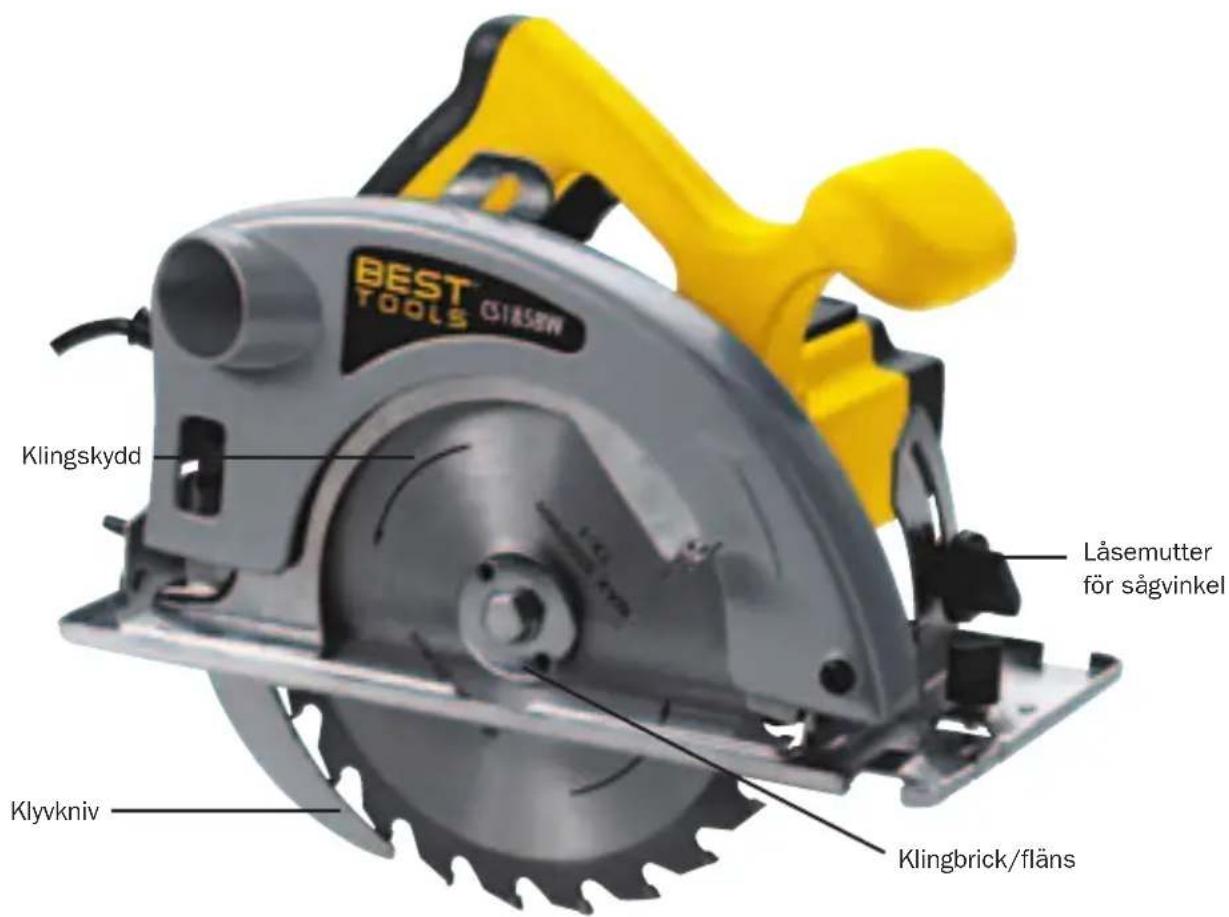

BEST TOOLS Klingskydd Låsemutter för sågvinkel Klyvkniv Klingbrick/fläns

GARANTI

Maskinen har 2 års garanti gällande från av köparen styrkt innköpsdatum. Garanti gäller endast för material- eller fabrikationsfel. Garanti upphör att gälla om bruksanvisningen ej följts eller om maskinen utsatts för onormal belatning eller drift. Alla transportkostnader eller demonteringskostnader är för köparens räkning. Vid eventuella tvister gäller Allmänna reklamations- nämdens rekommendationer.

TILLVERKAR DEKLARATION

Undertecnad firma

Gisle Krigsvoll AB

B Jönssons v 4

S-302 41 Halmstad

försäkrar under eget ansvar att maskinen

Produkt ......Cirkelsåg

Märke ......Best Tools

Modell typ.....CS185BW

överensstämmer med följande norm EN50144, EN55014, EN55104, EN61000 enl. bestämmelser och riktlinjerna i direktiv 89/392/EW, 73/23/EWG, 89/336/EWG

Halmstad, 2003-11-01

Andunwijkow

VD, Gisle Krigsvoll AB

NorskSvensk

GARANTI

Text, bilder och uppgifter gäller vid tryckning av denna bruksanvisning. Vi förbehåller oss rätten att uppdatera bruksanvisningen, om maskinen skulle ändras väsentligt.

2003 © Gisle Krigsvoll AB

Art no 420614
